SIMPLY CLEVER. Rádió Blues Kezelési útmutató

Átírás

1 SIMPLY CLEVER Rádió Blues Kezelési útmutató

2

3 Tartalomjegyzék Általános tudnivalók Kezelési útmutató 2 Jelek a kezelési útmutató szövegében 2 Rádió - áttekintés 2 Fontos információk 2 Lopás elleni biztosítás 3 Alapbeállítás 3 Rádió üzemmód 4 CD-lejátszó Kezelési tudnivalók 6 Tartalomjegyzék 1

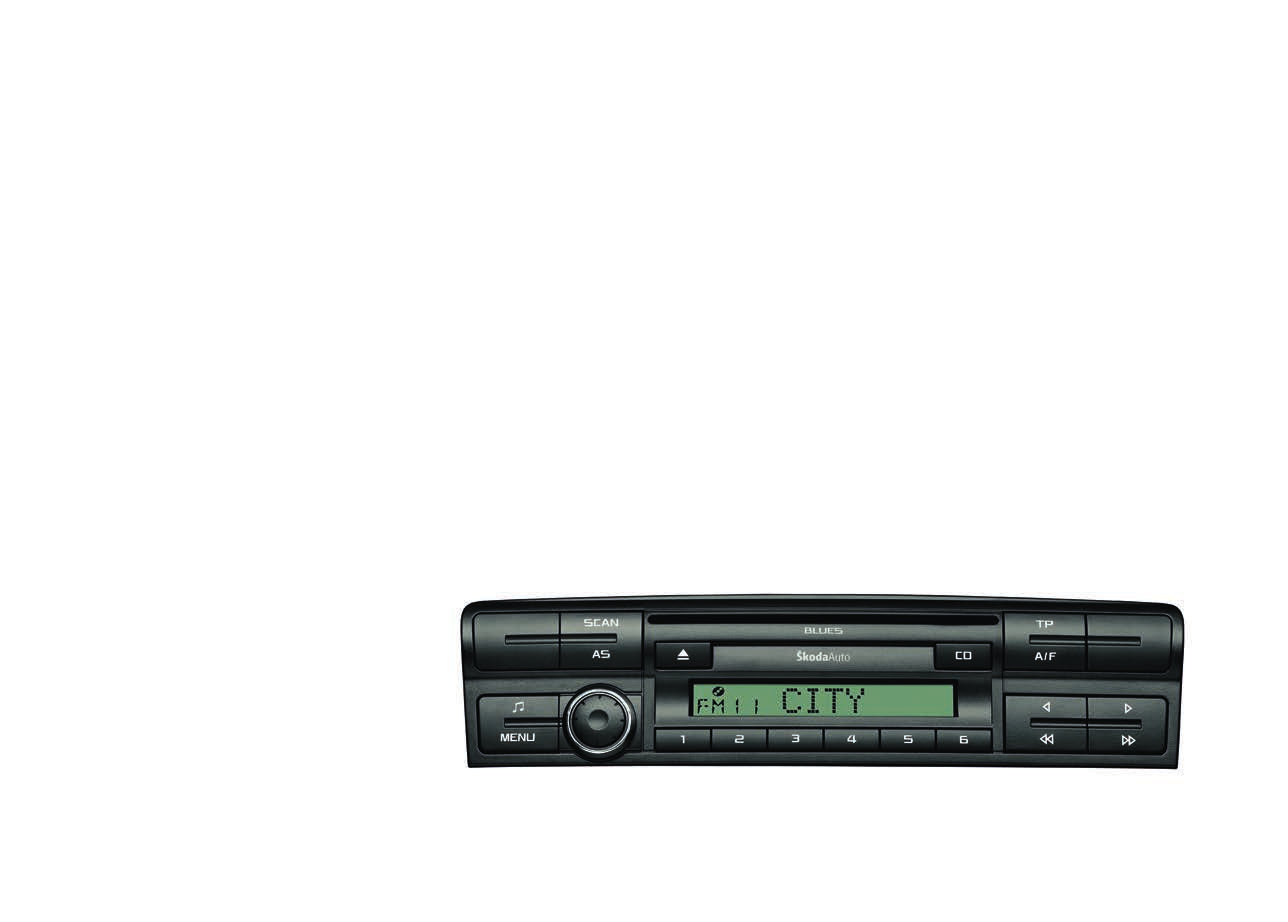

4 Általános tudnivalók Kezelési útmutató Ebben a kezelési útmutatóban az összes lehetséges felszereltségi változat le van írva úgy, hogy jelölve lennének többletfelszereltségként, a modellváltozattól vagy a piactól függő felszereltségként. Tehát a járművében nem található meg az összes felszereltségi elem, amelyek ebben a kezelési útmutatóban le vannak írva. A járművének a felszereltségi készletének a leírását az eladási dokumentációban megtalálja, amit a jármű vásárlásakor kapott. További információkat a ŠKODA kereskedőjénél kaphat. Jelek a kezelési útmutató szövegében A jelképek magyarázata Egy szakasz vége. A szakasz a következő oldalon folytatódik Rádió - áttekintés Kezelőgomb A rádió be- és kikapcsolása (nyomás) Hangerősség-szabályozás (forgatás) további funkcióbeállítások a különböző menükben MENU gomb a rádió vagy a CD-lejátszó menübeállításainak a behívásához gomb a hangzás beállításához AS gomb az adók automatikus eltárolásához SCAN billenőkapcsoló a rádió AM-üzemmódjának az aktiválásához Gyors keresés bármelyik hullámsávtartományban A CD tartalmának az átnézése CD-kitoló gomb CD-rekesz CD - gomb a CD-üzemmód aktiválásához TP - billenőkapcsoló a közlekedési közlemények vételének az aktiválásához A/F - billenőkapcsoló, átkapcsolás az AM/FM hullámsávtartományok között Billenőkapcsolók, Kézi állomáskeresés, gyors állomáskeresés Zeneszám kiválasztás CD-üzemmódban, gyors előre- és visszajátszás CDüzemmódban A menüpontok kiválasztása Kijelző 1-6 állomásgombok A rádióadók tárolása és kiválasztása Egy CD-lemez kiválasztása A kód megadása Fontos információk Garancia A készülékre ugyanazok a garanciális feltételek vonatkoznak, mint az új gépkocsikra. A garanciális idő letelte után a javításra szoruló készülék kedvező áron becserélhető egy teljesen felújított, az új rádiókészülékkel egyenértékű készülékre, amely az alkatrészekre érvényes garanciális rendelkezik. Ennek az az előfeltétele, hogy a készüléken ne legyen külső sérülés és nem történt illetéktelen javítási kísérlet. A garanciális igény nem érvényesíthető abban az esetben, ha a meghibásodást a rendszer nem rendeltetésszerű használata vagy szakszerűtlen javítási kísérlet okozta. Ezenkívül a készüléken külső sérülésnek sem szabad lenni. A rádió kezelése A rádiót csak akkor szabad kezelni, ha azt a közlekedési helyzet valóban megengedi. A hangerősség-beállításokat úgy kell megválasztani, hogy a megkülönböztető hangjelzéseket (rendőrség, mentők és tűzoltóság) mindenkor jól lehessen hallani. Kimenő teljesítmény 4x20 W 2 Általános tudnivalók

5 FIGYELEM Kérjük, hogy a figyelmét elsősorban az autó vezetésére fordítsa! Vezetőként teljes felelősséggel tartozik a közlekedés biztonságáért. A rádió funkcióit csak úgy használja, hogy minden közlekedési helyzetben mindig meg tudja tartani a jármű feletti ellenőrzését! A kód tárolva van a műszerfalbetétben. Ezáltal automatikusan ki van kódolva (komfort kódolás). A manuális kódmegadás ezért normál esetben nem szükséges. A kód megadása A kijelző használata Kíméletesen kezelje a kijelzőt, mert az ujjnyomások és a hegyes tárgyakkal való érintések bemélyedéseket és karcolásokat okozhatnak. A kijelzőt egy puha törlőronggyal és adott esetben alkohollal tisztíthatja meg az ujjlenyomatoktól. Ne használjon oldószereket, mint benzin vagy terpentin, mivel ezek megtámadják a kijelző felületét. Lopás elleni biztosítás Lopás elleni kódolás Az Ön rádiókészüléke egy komfort lopás elleni kóddal van felszerelve. Az első üzembe helyezéskor a biztonsági kód nem csak a rádióban, hanem a járműben is tárolva lesz. Az akkumulátor lekötése és visszakötése után először a gyújtást kapcsolja be és csak azután a rádiót. Ha a rádiót egy másik járműbe szeretné beszerelni, akkor meg kell adnia a biztonsági kódot. Ebben az esetben vegye fel a kapcsolatot a ŠKODA-szervizpartnerével vagy a ŠKODA-importőrrel. Mivel a készülék csak a biztonsági kód megadása után működik, a lopás elleni használat gyakorlatilag ki van zárva - ez egy adalék a megnövelt lopás elleni biztonsághoz. Kapcsolja be a rádiót bekapcsolt gyújtásnál. A SAFE felirat és azután az 1000 kijelzés jelenik meg. Adja meg a biztonsági kódot az 1-4 állomásgombok segítségével. Igazolja a biztonsági kódot a 6 -os állomásgomb hosszabb megnyomásával. Ha egy hibásan megadott kódot igazolt, akkor a teljes folyamatot még egyszer meg tudja ismételni. Ha a kódszámot másodszor is rosszul adta meg, akkor a készülék kb. egy órára lezár. Csak az egy óra letelte után, közben a készüléknek és a gyújtásnak bekapcsolva kell maradnia, lehetséges a biztonsági kód megadásának a megismétlése. Ez a ciklus - két eredménytelen kísérlet után egy órára lezárva a készülék - érvényes a továbbiakban. Alapbeállítás A készülék be- és kikapcsolása A kezelőgomb 1 megnyomásával a rendszer be-, illetve kikapcsolható. Bekapcsolt készüléknél az indítókulcs gyújtáskapcsolóból történő kihúzásakor a készülék automatikusan kikapcsol. A készüléket a kezelőgomb 1 megnyomásával tudja bekapcsolni. Kikapcsolt gyújtásnál kb. egy óra után automatikusan kikapcsol a készülék (a jármű akkumulátorának a lemerülése elleni védelem érdekében). Ha a rádiót a gyújtáskulcs kihúzásával kapcsolta ki, akkor a gyújtás ismételt bekapcsolásakor a készülék ismét bekapcsol. Hangzásbeállítások A billenőkapcsoló ismételt megnyomásával válassza ki a kívánt paramétert. Állítsa be a forgató-/nyomógomb 1 forgatásával a kívánt értéket. Általános tudnivalók 3

6 A következő paraméterek közül tud választani: TRE - A magas hangok beállítása; BASS - A mély hangok beállítása; BAL - A hangerőarány beállítása a bal és a jobb oldal között; FAD - A hangerőarány beállítása az első és hátsó rész között. A különleges funkciók beállítása Nyomja meg a MENU gombot a Setup menü aktiválásához. Válassza ki a menü egyes funkcióit a MENU gomb vagy a vagy gombok megnyomásával. Állítsa be a kezelőgomb 1 forgatásával a kívánt értéket. REG AUTO / REG OFF A rádiószolgáltatók néhány programja adott időszakokban helyi programokra vannak felosztva. Ezért egy rádióadó helyi programjai néhány területen különböző tartalmú műsort sugároznak. A készülék először csak a kiválasztott rádióadó alternatív frekvenciáit próbálja meg beállítani. Ha ennek a műsornak a vételi minősége mégis olyan rossz, hogy az adót már elveszti, akkor a készülék egy rokon rádióadó frekvenciát is figyelembe veszi. A REG AUTO pont kiválasztásánál csak az adó teljes elvesztésekor történik átkapcsolás egy helyi rokon rádióadóra. A REG OFF kiválasztásakor a készülék korlátozás nélkül átkapcsol a helyi rokon rádióadóra. GALA Növekvő menetsebességnél a rádiókészüléke automatikusan növeli a hangerősséget. A nagyobb beállítási érték a hangerő erősebb növelését jelenti. LOUD Alacsony hangerőszintnél a Loudness funkció erősíti a mély és magas frekvenciák tartományát. BEEP A hangjelzés be- vagy kikapcsolása a rádióadók tárolásakor. ON VOL A rádiókészüléke eltárolja a kikapcsolás előtt utoljára beállított hangerősséget. Ha ez az érték nagyobb, akkor a rádió ismételt bekapcsolása után a hangerősség az ON VOL pontban beállított értékre csökken. PHONE Ha a járműve fel van szerelve kihangosító berendezéssel, akkor a telefonbeszélgetések a jármű hangszóróin keresztül történnek. PDC AT Ha a járműve fel van szerelve parkolást segítő berendezéssel, akkor a hangerősség automatikusan egy előre meghatározott értékre csökken, ha a parkolást segítő berendezés aktiválva van. PDC AT0 - nem korlátozza a hangerősséget; PDC AT1 - a hangerősséget a közepes szintre korlátozza; PDC AT2 - a hangerősséget egy alacsony szintre korlátozza; PDC AT3 - némító kapcsolás (Mute). AUX A bemeneti jel érzékenység AUX LEV beállítása: AUX LEV 1 - Magas szint, különösen a hordozható számítógépekhez használja; AUX LEV 2 - Közepes szint, a kazettás magnetofonokhoz vagy a CD-lejátszókhoz használja; AUX LEV 3 - Alacsony szint, az MP3-lejátszókhoz használja. A beállítás minden változtatását a menü egy másik pontjára átváltással tárolja. Rádió üzemmód Átkapcsolás a hullámsávtartományok között A rádiója az FM és AM hullámsávtartományokon működik, a hullámsávtartományok közötti átváltáshoz nyomja hosszabb ideig a A/F gombot. Az FM1/FM2 és AM1/AM2 tartományokon egyenként 6 memóriahely áll rendelkezésre, az átváltáshoz nyomja meg röviden a A/F gombot. A rádióadók keresése és tárolása Kézi keresés A vagy a billenőgomb megnyomásával állítsa be a kívánt rádióadó frekvenciáját. 4 Általános tudnivalók

7 Automatikus állomáskeresés SEEK A vagy a gomb megnyomásakor a rádiókészülék megkeresi a következő rádióadót a kiválasztott hullámsávtartományban. SCAN-funkció A SCAN funkciógomb megnyomásával rövid időre (10 másodpercre) bele tud hallgatni az aktuális hullámsávtartomány rádióadóiba. A SCAN funkciógomb ismételt megnyomásakor ez a funkció befejeződik és az éppen hallgatott adót sugározza a készülék. Az adók tárolása A rádióadó kiválasztása után tartsa nyomva addig azt az állomásgombot 13, amelyikre tárolni akar, amíg a rádióadó rövid ideig elhallgat és egy rövid hangjelzés lesz hallható. Automatikus állomáskeresés a rádióadók eltárolásával Nyomja meg az AS gombot. Elindul egy automatikus állomáskeresés, aminek során tárolásra kerül a 6 legerősebb jelű rádióadó az FM2, illetve AM2 tárolósíkon. A kijelzőben a STORE felirat jelenik meg. Ez csak az FM2 és az AM2 hullámsávtartományokra vonatkozik. Ha lezárult a rádióadók tárolása az állomásgombokra 13, akkor az egyik állomásgomb 13 megnyomásával be tudja hívni a kívánt rádióadót. Közlekedési hírek A közlekedési hírek aktiválása és kikapcsolása Nyomja meg a TP gombot, a kijelzőben megjelenik a TP felirat. Ha egy olyan rádióadó van beállítva, amelyik nem sugároz közlekedési közleményt, akkor a rádiókészülék keres egy olyan rádióadót, amelyik sugároz közlekedési közleményt. A kijelzőben a TP SEEK felirat jelenik meg. Ha a készülék nem talál egy olyan rádióadót sem, amelyik közlekedési közleményt sugároz, akkor a kijelzőben a NO TP felirat jelenik meg. Egy beérkező közlekedési közlemény automatikusan megszakítja a CD lejátszását vagy annak a rádióadónak a hallgatását, amelyiket éppen hallgatja és nem sugároz közlekedési közleményt. A kijelzőben az INFO und Sendername felirat jelenik meg. A közlekedési közlemény befejezése után a rádiókészülék automatikusan visszatér az eredeti lejátszásra. Ha szeretné kikapcsolni a közlekedési rádiót, akkor nyomja meg ismét a TP gombot, és a kijelzőben kialszik a TP felirat. Az AS állomásgomb minden további megnyomásával aktualizálódnak az aktuális hullámsávtartomány eltárolt rádióadói és ismét tárolásra kerülnek. Rádiószöveg Néhány rádióadó kiegészítőleg szöveges információkat sugároz - ezeket rádiószövegnek nevezik. A szöveges információk nem minden rádióadónál állnak rendelkezésre. A fogott jel minőségétől függően a rádiókészüléknek szüksége van egy kis időre az összes karakter helyes beolvasásához. Általános tudnivalók 5

8 CD-lejátszó Kezelési tudnivalók A CD-lemez behelyezése Nyomja meg a CD gombot a műsorforrás kiválasztásához: CD (belső CD-meghajtó), EXT (CD-váltó, ha van csatlakoztatva a rádióhoz) vagy AUX. Toljon be egy CD-t a CD-rekeszbe 7 óvatosan addig, amíg azt önmagától behúzza a készülék. A lejátszás automatikusan indul. A CD-lejátszó működése Audio CD: Egy zeneszám kiválasztása A CD lejátszása közben nyomja meg a vagy a billenőgombot az előző, illetve a következő zeneszám kiválasztásához. A zeneszám visszafelé, illetve előrefelé történő gyors lejátszásához nyomja meg hosszabban a vagy a gombot. A gomb elengedése után folytatódik a lejátszás. MP3-fájlok: Egy zeneszám kiválasztása A CD lejátszása közben nyomja meg a vagy a billenőgombot az előző, illetve a következő zeneszám kiválasztásához. A zeneszám visszafelé, illetve előrefelé történő gyors lejátszásához nyomja meg hosszabban a vagy a gombot. A gomb elengedése után folytatódik a lejátszás. A rendezőkben vagy lejátszási listákban (amennyiben vannak ilyenek a CD-n) való lapozáshoz nyomja meg röviden a vagy billenőgombot. SCAN-funkció Nyomja meg a SCAN billenőgombot a belehallgató funkció elindításához. A készülék minden zeneszámból lejátsza az első 10 másodpercet. A normál üzemmódba visszatéréshez nyomja meg ismét az SCAN gombot. Ha az előző, illetve a következő zeneszámot akarja kiválasztani, akkor nyomja meg a vagy gombot. A CD lejátszásának a befejezése A CD lejátszásának a befejezéséhez és a rádió aktiválásához nyomja meg a A/F gombot. A CD a készülékben marad. A CD-lemez kitolása Nyomja meg a 6 -es gombot, a CD kitolódik. A kiegészítő információk kijelzése (MP3-fájlok) Az 1-6 állomásgombok segítségével tudja kiválasztani a kiegészítő információk kijelzését az MP3-fájlokról. 1 - A könyvtár száma és a zeneszám száma; 2 - A zeneszám neve; 3 - Az előadó neve; 4 - Az album neve; 5 - A fájl neve; 6 - A könyvtár neve. Ha nem veszi ki a kitolt CD-t, akkor azt a készülék biztonsági okokból visszahúzza. Ha a rádió a CD-üzemmódra kapcsolás előtt a TP-üzemmódban volt, akkor a CD lejátszása a közlekedési közlemények közben megszakad és a készülék átkapcsol a rádió üzemmódba. A közlekedési közlemények után a készülék visszakapcsol a CD-üzemmódba. A zeneszámok lejátszása véletlen sorrendben Nyomja meg a MENU gombot a Setup menü aktiválásához. Válassza ki az állomásgombok segítségével a MIX menü egyik funkcióját. Állítsa be a kezelőgomb 1 forgatásával a kívánt értéket. MIX A zeneszámok lejátszása véletlen sorrendben. MIX OFF - A menü funkciója ki van kapcsolva; MIX CD - Egy CD zeneszámainak a lejátszása véletlen sorrendben; MIX FLD - A zeneszámok lejátszása véletlen sorrendben egy meghatározott könyvtárban (Folder); MIX PLS - A lejátszási lista (a kiválasztott zeneszám könyvtára a CD-n eltárolt egyes könyvtárak közül) lejátszása. Csak akkor jelzi ki, ha a lejátszott CD-n van eltárolva lejátszási lista. 6 CD-lejátszó

9 Az MP3-üzemmódra vonatkozó általános tudnivalók Az MP3-fájlokkal és -adathordozókkal szembeni követelmények 650 és 700 MB kapacitású CD-ROM, CD-R, CD-RW. A CD-knek meg kell felelniük az ISO 9660-Level 2 szabványnak, valamint a Joliet adatrendszernek (single session és multisession). A fájlneveknek nem szabad 64 karakternél hosszabbaknak lenniük. A könyvtárszerkezet 8 könyvtársíkra (alkönyvtár) van korlátozva. Az előadó és az album nevét, és a lejátszott MP3-fájl címét meg tudja jeleníteni, ha ezek az információk ID3-Tag-ként rendelkezésre állnak. Ha nem áll rendelkezésre ID3-Tag, akkor a könyvtár- vagy a fájlnév jelenik meg. Nem támogatja a lejátszási listákat. Bitráta (időegységenkénti adatáramlás) A készülék támogatja a kit/s bitrátájú MP3-fájlokat, valamint a változó bitrátájú MP3-fájlokat. A változó bitrátájú adatoknál a játékidő kijelzése pontatlan lehet. ek a CD-k használatához Ugrások a lejátszás közben Rossz utakon és erős rázkódás esetén a lejátszás közben ugrások keletkezhetnek. Kondenzvíz képződés Hidegben és esők után a CD-meghajtóban pára csapódhat le (kondenzáció). Ennek ugrások lehetnek a következményei vagy a lejátszás nem lehetséges. Ilyen esetekben várjon addig, amíg a nedvesség elpárolog. ek a CD-lemezek ápolásához Ha egy CD elszennyeződött, akkor soha nem szabad a CD-t körirányban tisztítani, hanem egy puha és foszlásmentes törlőkendővel belülről kifelé. Erős szennyeződéseknél azt javasoljuk, hogy a CD-t egy a kereskedelemben kapható CD-tisztítóval tisztítsa meg. Azonban ebben az esetben se tisztítsa a CD-t körkörös irányban, hanem belülről kifelé és azután hagyja megszáradni. Túlmelegedés elleni védelem Ha a készülékben a hőmérséklet meghaladja a 85 C-ot, akkor biztonsági okokból befejeződik a CD lejátszása. VIGYÁZAT Soha ne használjon benzint, festékhígítót vagy hagyományos hanglemezhez készült tisztítófolyadékot, mert ezek megsérthetik a CD-lemez felületét! Soha ne tegye ki a CD-lemezt közvetlen napsugárzásnak! Kérjük, soha ne írjon vagy ragasszon matricát a CD-kre! Egy CD minden szennyeződése vagy sérülése nehézségekhez vezethet az információk olvasásakor. Az olvasási hiba súlyossága függ a szennyeződéstől, illetve a mechanikus sérülés mértékétől. Az erős karcolások olvasási hibákat okoznak, miáltal a CD ugrik vagy megakad. Az összes CD-t gondosan kezelje és mindig védőtokban tartsa. AUX-IN bemenet A külső audio műsorforrások bemenete, AUX, az első ülések kartámasza alatt található és a jelképpel van jelölve. Egy külső audio műsorforrás aktiválása Nyomja meg a CD gombot és nyomja meg ismét a CD gombot a külső bemenet kiválasztásához. A külső műsorforrás csatlakoztatása után automatikusan indul a lejátszás. A külső műsorforrás lejátszásának a befejezése Nyomja meg a gombot A/F. Indul az utoljára kiválasztott rádióadó játszása. Nyomja meg a CD gombot a műsorforrás kiválasztásához: Egy az AUX csatlakozóhoz csatlakoztatott külső audio műsorforrás csupán a rádión és hangszórókon keresztül játszható le. A külső audio műsorforrások nem vezérelhetők a rádión keresztül. Bármikor ki tud választani egy másik audio műsorforrást a rádión. Ameddig a külső audio műsorforrás nincs kikapcsolva, addig a háttérben mindig aktív marad. A külső audio műsorforrások kezelését a mindenkori gyártó kezelési útmutatójában találja. Az AUX csatlakozóhoz a szabványos 3,5 mm-es dugós csatlakozó használható. Ha nincs a külső audio műsorforrásnak ilyen dugós csatlakozója, akkor egy adaptert kell használni. CD-lejátszó 7

10 A külső audio műsorforrás lejátszási hangerősségének az illesztése A külső audio műsorforrás lejátszási hangerőssége a rádió hangerőszabályzójával változtatható. A csatlakoztatott audio műsorforrástól függően a kimeneti hangerősség változtatható a külső audio műsorforráson. Ezenkívül változtatni tudja az AUX csatlakozó bemeneti érzékenységét» 4. oldal, és így illeszteni tudja a külső audio műsorforrás lejátszási hangerősségét a másik audio műsorforráson vagy el tudja kerülni a torzításokat. FIGYELEM A külső audio műsorforrást semmi esetre sem szabad a műszerfalon elhelyezni. Egy hirtelen irányváltásnál az utastérbe repülhet és sérülést okozhat az utasoknak. A külső audio műsorforrásokat semmi esetre sem szabad a légzsákok közelében elhelyezni. A légzsák a kioldásakor az utastérbe repíthetné azt és sérülést okozhatna az utasoknak. Menet közben nem szabad a külső audio műsorforrást a kezében vagy az ölében tartani. Egy hirtelen irányváltásnál az utastérbe repülhet és sérülést okozhat az utasoknak. A külső audio műsorforrás csatlakozóvezetékét mindig úgy vezesse el, hogy az ne korlátozza a vezetőt menet közben. VIGYÁZAT Az AUX csatlakozót csak audio műsorforrásokhoz szabad használni! A rádiókészüléke ellenőrzi a külső műsorforrás szintbeállítását. Ügyeljen arra, hogy a legjobb minőség a bemeneti érzékenység és a külső műsorforrás kimeneti érzékenységének (többnyire a hangerősség-szabályzóval) a megfelelő kombinációjával érhető el. Ehhez a beállításhoz részletes információkat a készülékek használati útmutatójában talál. Ha az AUX csatlakozón keresztül egy olyan külső audio műsorforrás van csatlakoztatva, amelyik külső áramellátáshoz való adapterrel van felszerelve, előfordulhat, hogy zavarja az audio jelet. Ez függ a használt adapter minőségétől. A jármű hangszórói a rádió 30 wattos kimenőteljesítményére vannak méretezve. 8 CD-lejátszó

11 A ŠKODA AUTO folyamatosan dolgozik minden típus és modell továbbfejlesztésén. Megértését kérjük amiatt, hogy a gyártó fenntartja a jogot a szállított gépkocsik formájának, felszereltségének és műszaki tulajdonságainak a bármikor történő megváltoztatására. A felszereltségre, a kinézetre, a teljesítményekre, a méretekre, a tömegekre, az üzemanyag-fogyasztásra, a szabványokra és a járművek működésére vonatkozó adatok megfelelnek a szerkesztés lezárásának az időpontjában rendelkezésre álló információknak. Néhány felszereltség esetleg csak később kerül beépítésre (információkat a helyi minősített ŠKODA szervizpartnerektől kap) vagy csak meghatározott piacokon szerepelnek a kínálatban. Az ebben az útmutatóban szereplő adatokból, ábrákból és leírásokból semmiféle igény nem származtatható. Utánnyomása, sokszorosítása, fordítása vagy más egyéb felhasználása, akár csak kivonatosan is, a ŠKODA AUTO írásos engedélye nélkül tilos. A szerzői jogi törvény szerinti minden jog a ŠKODA AUTO részére fenntartva. A változtatás joga fenntartva. Kiadta: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2012

12 Blues: Octavia, Octavia Tour, Yeti Rádio maďarsky S Z EB
