Típusszekrény hígtrágyagépek villamosításhoz.

Átírás

1 Cégünk gyártmánya a hígtrágyagépek áramellátását és vezérlését végző villamos kapcsolószekrény. Vállalásunk tárgya az ismertetőben leírt szekrény és tartozékainak gyártása, az első feszültségre kapcsolás, beszabályozás, kezelők oktatása, garanciális kötelezettség. A telepítést, kábelezést és egyéb villamos munkákat más vállalkozás végzi. Az objektum áramellátása legtöbbször földkábellel történik. A földkábel fogadására egy szekrényt kell telepíteni a megközelítési útvonalon (a fotón nem látszik, a vas lépcsővel párhuzamos beton falon van). A szekrényben a hálózati végpont tartozékai: késes szakaszolóbiztosító és a védővezető csatlakoztatását megoldó nullasin. A hálózati végponton a nulla-vezetőt földelni kell. A hálózati végpont és a villamos kapcsolószekrény közti kábel 5-eres (fázis+nulla+védővezető). A betonfal túlsó, védett oldalán legyen a kábelcsatorna, csak rajztechnikai okok miatt van így ábrázolva. A villamos kapcsolószekrényt a konténerbe, a bejárati ajtó mellé célszerű telepíteni úgy, hogy a felső éle 80cm magasan legyen.

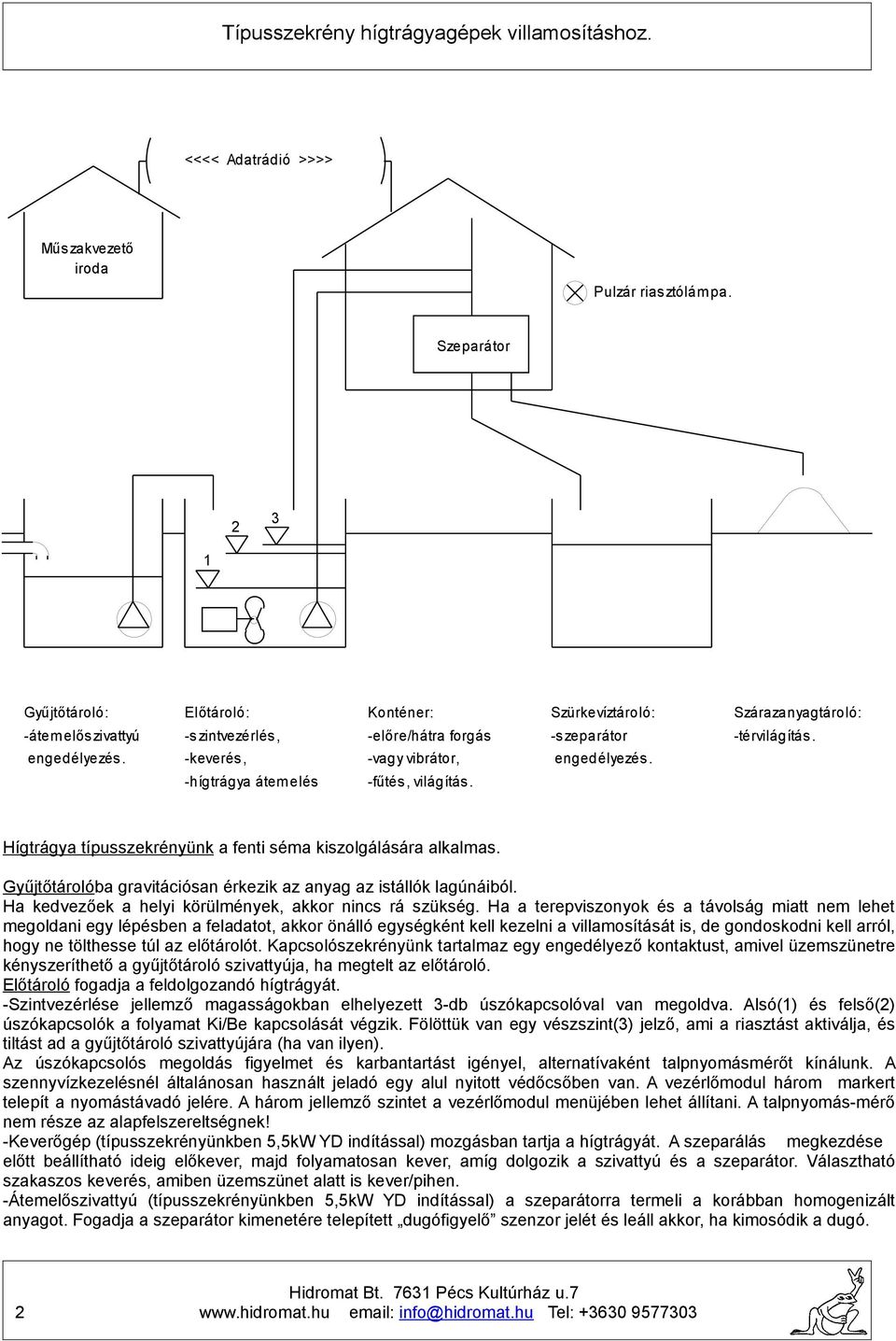

2 <<<< Adatrádió >>>> Műs zakvezető iroda Pulzár rias ztólám pa. Szeparátor Gyűjtőtároló: Előtároló: Konténer: Szürkevíztároló: Szárazanyagtároló: -átem elős zivattyú -s zintvezérlés, -előre/hátra forgás -s zeparátor -térvilágítás. engedélyezés. -keverés, -vagy vibrátor, engedélyezés. -hígtrágya átem elés -fűtés, világítás. Hígtrágya típusszekrényünk a fenti séma kiszolgálására alkalmas. Gyűjtőtárolóba gravitációsan érkezik az anyag az istállók lagúnáiból. Ha kedvezőek a helyi körülmények, akkor nincs rá szükség. Ha a terepviszonyok és a távolság miatt nem lehet megoldani egy lépésben a feladatot, akkor önálló egységként kell kezelni a villamosítását is, de gondoskodni kell arról, hogy ne tölthesse túl az előtárolót. Kapcsolószekrényünk tartalmaz egy engedélyező kontaktust, amivel üzemszünetre kényszeríthető a gyűjtőtároló szivattyúja, ha megtelt az előtároló. Előtároló fogadja a feldolgozandó hígtrágyát. -Szintvezérlése jellemző magasságokban elhelyezett -db úszókapcsolóval van megoldva. Alsó() és felső() úszókapcsolók a folyamat Ki/Be kapcsolását végzik. Fölöttük van egy vészszint() jelző, ami a riasztást aktiválja, és tiltást ad a gyűjtőtároló szivattyújára (ha van ilyen). Az úszókapcsolós megoldás figyelmet és karbantartást igényel, alternatívaként talpnyomásmérőt kínálunk. A szennyvízkezelésnél általánosan használt jeladó egy alul nyitott védőcsőben van. A vezérlőmodul három markert telepít a nyomástávadó jelére. A három jellemző szintet a vezérlőmodul menüjében lehet állítani. A talpnyomás-mérő nem része az alapfelszereltségnek! -Keverőgép (típusszekrényünkben 5,5kW YD indítással) mozgásban tartja a hígtrágyát. A szeparálás megkezdése előtt beállítható ideig előkever, majd folyamatosan kever, amíg dolgozik a szivattyú és a szeparátor. Választható szakaszos keverés, amiben üzemszünet alatt is kever/pihen. -Átemelőszivattyú (típusszekrényünkben 5,5kW YD indítással) a szeparátorra termeli a korábban homogenizált anyagot. Fogadja a szeparátor kimenetére telepített dugófigyelő szenzor jelét és leáll akkor, ha kimosódik a dugó.

3 Konténer egy védett hely a szeparátor és a kapcsolószekrény számára. -Fűtése és világítása a szekrényből megoldható. -A kapcsolószekrényt az ajtó közelébe célszerű telepíteni úgy, hogy felső éle 80cm magasan legyen. Ez fontos, mert a szekrény ajtaján kémlelőnyílások vannak és jó, ha azok az átlagember szemmagasságában vannak. -Az alapfelszereltségű típusszekrény db 5,5kW-os szeparátor működtetésére alkalmas. A szeparátor lehet irányváltós vagy vibrátoros. Megrendeléskor jelezni kell, hogy melyik változatot gyártsuk! -Pulzár (villanó-fényes) riasztólámpát messziről is jól látható helyre kell telepíteni. -Kapcsolószekrényünk bővíthető egy diszpécser modullal, ami a műszakvezető irodájába viszi a jeleket. Jelkábel nem szükséges hozzá, adatrádióval működik. A diszpécsermodul és az adatrádió nem része az alapfelszereltségnek! Szürkevíz-tároló a szeparátorból távozó folyadékot tárolja, további felhasználásig. Ha a szeparátor közelében van, és mérete olyan, hogy megtelhet, akkor gondoskodni kell tiltásról. A szekrénynek van olyan bemenete, ami fogadni tudja a szürkevíz-tároló megtelt jelet. Ez lehet egy úszókapcsoló, ami üzemszünetet kényszerít a szeparátorra. Szárazanyag-tároló ahol gépi rakodás számára célszerű térvilágítást létesíteni. A kapcsolószekrény világítás kimenetéről néhány reflektor áramellátása megoldható. Hígtrágyakezelő típusszekrény: A szekrényben a működéshez szükséges vezérlés, erőátvitel, kábelcsatlakozás eszközei vannak. Tűzvédelmi főkapcsolóval leválasztható a hálózatról. Belső világítás és 0V-0A dugaszolóalj segíti a szervizmunkát. A felső szinten vannak a vezérlőmodulok. A felügyelt gépeket védik, működési paramétereket jelenítik meg. Az ajtón kémlelőablakok vannak a kijelzők magasságában. Az LCD - k magyarul jelzik ki az információkat, háttérvilágítósak, sötétben is láthatók. A középső szinten a gépek zárlatvédelme, túláramvédelme és a mágneskapcsolók vannak. Az alsó szinten a sorkapcsok és a tömszelencék vannak. Sorkapocstérkép és kábellista lentebb. Az ajtón jelzőfények és üzemmód kapcsolók vannak. Minden géphez háromállású üzemmód kapcsoló tartozik a szokásos Aut. - Ki - Be kapcsolási lehetőséggel. A kapcsolók fölött zöld fény jelzi, ha dolgozik a gép. A működés zavarait a fényriasztó kimenetre kötött pulzár villogó jelzi.

4 Kémlelőablakok: A vezérlőmodulok magasságában vannak, az ajtó kinyitása nélkül láthatók a modulok üzenetei. Vezérlő jelzőlámpája: Keverő jelzőlámpája: Szivattyú jelzőlámpája: Szeparátor lámpái: Normál esetben folyamatos piros fénnyel világít, a vezérlőfeszültség meglétét jelzi. Zölden világít, ha a keverőmotor delta mágneskapcsolója meghúzott. Zölden világít, ha a szivattyúmotor delta kapcsolója meghúzott. A bal oldali lámpa világít, ha a szeparátor előre forog. A jobb oldali lámpa világít, ha a szeparátor hátra forog. Vezérlés kapcsoló: Háromállású kapcsoló, a vezérlést és a riasztást lehet kezelni vele. Normál esetben középállásban legyen. Üzemzavar esetén villogni kezd a pulzár riasztólámpa és/vagy a hangriasztás. Ha a kezelő tudomásul vette a zavart, a hangriasztást kikapcsolhatja a kapcsoló Hangriasztás KI helyzetével. Hibatörlés funkció: Ha a vezérlés kapcsolót néhány másodpercre Hibatörlés állásba kapcsolja, megszűnik a modulok áramellátása, kialszik a piros fény. Újra középállásba kapcsolás után mindenki tiszta lappal indul. Megeshet, hogy időközben megszűnt a zavar, a gépek rendben dolgoznak. Ha nem szűnt meg, akkor az Ön jelenlétében újra megtalálja, leáll és megint riaszt. A zavarelhárításhoz hívjon szakembert, első kőrben villanyszerelőt. Keverő kapcsoló: Szivattyú kapcsoló: Szeparátor kapcsoló: Szeparátor gomb: Háromállású kapcsoló, Aut. - Ki - Be funkciókkal, a keverőmotort kezeli. Normál esetben Aut. állásban legyen. Háromállású kapcsoló, Aut. - Ki - Be funkciókkal, a szivattyúmotort kezeli. Normál esetben Aut. állásban legyen. Háromállású kapcsoló, Aut. - Ki - Kézi funkciókkal, a szeparátort kezeli. Normál esetben Aut. állásban legyen. Kézi üzemmódban előre forog a motor. Ha megnyomja és nyomva tartja a gombot, hátra forog. Takarításnál, dugulásnál célszerű használni.

5 5 Hígtrágya típusszekrény sorkapcs térképe (irányváltós szeparátor). Fényriasztó 5 x 0 Betáp 9 x 0 EPH x 0.75 R fázis Nulla 7 Nulla 6 Fázis 5 T fázis x x.5 x x x x x.5 S fázis 6 Földzárlat teszt 5 Termisztor Közös Olajszonda 9 0 V W 7 8 W U V 5 U Záró kontaktust ad, ha van hely a tárolóban. Földzárlat teszt Keverő.kábel Keverő szenzorai Szivattyú.kábel Szivattyú.kábel Szeparátor dugófigyelő Szivattyú termisztor Szeparátor motor Szeparátor termisztor Szeparátorház fűtés Szeparátorház világítás W 0 U V W V U 9 0 U V W 8 7 Hibára zár Termisztor Termisztor Fázis Nulla Fázis Nulla 8 5 Felső 5 Középső 5 5 Alsó F E Kábel neve. Kábel méret. N Kábelér neve. Dug.alj 5 x.5 Közös Záró kontaktus felfüggeszti az ürítést Sk méret Előároló vízszintjelzés db úszókapcsoló Sk színe Kábelsorszám Előtároló tele! Töltéstiltás. Tömszelence x Keverő.kábel Szürkevíztároló tele! Úszókapcsoló 7 58

6 Szintjelző készlet. A beton medence oldalfalára rögzített szerkezet úszókapcsolókat tart. Követelmény, hogy ne sodorja el az áramló hígtrágya, legyen könnyen kiszerelhető, mert időnként meg kell szabadulni a felrakódott hordaléktól. A függőleges csőre kell kötni az úszókapcsolókat. A felszínen úszó hordalék és az áramlás miatt legalább 0cm-es távolságban legyenek a kötések. Fontos, hogy az úszókapcsolók szabadon mozoghassanak, de nagy sem lehet a mozgásterük, mert feltekeredhetnek, vagy az áramlás miatt a falnak csapódhatnak. Bevált az a rögzítés, ahol az úszókapcsoló fölött 5cm-rel van a kábel a csőhöz kötve.. / -os horganyzott vascső, a szükséges hosszra vágva. Hosszmérete miatt nehezen szállítható, nem része a készletnek.. A távtartóban rögzíti a csövet.. Távtartó. A medence felső pereméhez közel db dűbellel lehet rögzíteni.. Rozsdamentes csapszeg. 0Mm-es fúróval fúrják át a csövet a megfelelő helyen. A furatba illeszthető a csapszeg. Ez tartja helyén a csövet. 5. Tartókengyel, db dübellel lehet az oldalfalra rögzíteni. Felső élén kiképzett fészekbe illeszthető a csapszeg, ez tartja a megfelelő magasságban a csövet 6. Úszókapcsoló. A vészszintet() jelzi. Ha úszik, akkor aktiválódik a riasztás és letiltja a szivattyút, ami ide tölti a gyűjtőtároló anyagát (ha van ilyen szivattyú). 7. Úszókapcsoló. Indítja a szeparálást, ha eddig emelkedett az anyag. 8. Úszókapcsoló. Leállítja a szeparálást, ha ez alá csökkent az anyag. A telepítésnél figyelni kell erre a szintre, mert összefügg a keverőgéppel. A keverő csak akkor működik jól, ha a lapátkerék teljesen vízben van, különben rázkódik és a motorárama is lecsökken. Az alsó() úszókapcsolónak akkor kell leállítania a működést, mielőtt a motorvédelem beavatkozik. Mindhárom kapcsolónak az úszva záró kontaktusát használják. A kábelnek ez a barna és a fekete ere, a et nem kell bekötni. A három úszókapcsoló kábelét egy kötődobozban lehet a földkábellel összekötni. Fontos, hogy beázásveszély miatt a kötődobozt úgy szereljék, hogy a tömszelencék alul legyenek. A kötődoboz része a szintjelző készletnek.

7 Vezérlésről, védelemről általában: Négy elektronikus modul van az alapfelszereltségű típusszekrényben (felső sor). Balról jobbra: Vezérlő(eszközcím=0); Keverő(eszközcím=); Szivattyú(eszközcím=); Szeparátor(eszközcím=) A vezérlő és a motorok moduljai adatkábellel vannak összekötve. A vezérlő a főnök, a másik három a beosztott (master/slave system). A vezérlő néhány másodpercenként rákérdez mindegyik gépre és az úszókapcsolókra. A válaszokból eldönti, hogy mi legyen és parancsot küld az alárendeltjeinek. A működés feltétele, hogy minden modul Aut. üzemmódban legyen. Ha kiemelnek egyet a sorból, az lehetetlenné teszi a csapatmunkát, a többiek is leállnak. Lehet kézi vezérléssel is dolgozni, de akkor mindegyik gépet a kezelőnek kell felügyelni és Ki-Be kapcsolni. Medencetakarításkor szükség lehet arra, hogy a vezérlő és a gépek kapcsolata megmaradjon, de a vízszintektől függetlenül gépcsoportként működjenek. Ilyenkor a gépek üzemmódkapcsolói Aut. -ban, a vezérlő üzemmódkapcsolója Be állásban legyen. Normál esetben Aut. üzemmódban a vízszintek vezérlik a folyamatot, Ki állásban nincs szeparálás akkor sem, ha a vízszint már akarná. Be állásban dolgoztatja a gépeket. Ilyenkor figyelni kell, mert nem hallgat a vízszintérzékelőkre. Normál esetben minden modul üzemmódkapcsolója Aut. állásban legyen! 7

8 A modulokról egyenként: Vezérlőmodul: Elektronikus eszköz, soros adatkábelen begyűjti a vízszint és a gépek adatait, vezérli a gépcsoportot. Kezeli a riasztást. A működéssel kapcsolatos információkat magyar nyelven megjeleníti egy LCD kijelzőn. A kijelző felső sorában (0;;; bontásban) a medence vízszintje látható. Az alsó sorban az előkeverési idő és a három gép működéséről szóló üzenet látható. A szeparálást a vízszint vezérli. Vízszint = -nél indul, vízszint = 0 -nál leáll. Előkeveréssel kezdődik a folyamat, ilyenkor csak a keverő dolgozik. Az előkeverési idő múlását látni lehet az alsó sorban. Ha vége a visszaszámlálásnak, indul a szivattyú és a szeparátor. Az előkeverés ideje menüben állítható. Ha növekszik a medencében a vízszint és eléri a hármast, akkor is riaszt, ha a gépeknek nincs bajuk. Riaszt továbbá akkor is, ha egy gép leáll, holott mennie kéne. Példa egy üzemzavar eseményre: Ha a keverő tengelyére csavarodik egy a trágyában úszó zsák, a keverő megszorul. A motorvédő modulja észleli a megnövekedett motoráramot és Nagy motoráram hibaüzenettel megáll. A főnök kérdésére a keverő beteget jelent. A következő parancskiosztásnál a főnök leállítja a szivattyút és a szeparátort annak ellenére, hogy nekik nem volt bajuk. Bekapcsolja a riasztást. Hibaelhárítás: végignézi a motorvédők ablakait. A keverő védőmodulján Nagy motoráram üzenetet talál, ami arra utal, hogy megszorult. A főkapcsolóval áramtalanít, kiemeli a keverőt és kiszabadítja a lapátot. Visszaállítja az eredeti állapotot. Csak úgy tud újra indulni, ha mindhárom gép üzemmódkapcsolója Aut. állásban van. Keverőgép védőmodulja: Elektronikus eszköz, védi és vezérli a keverőgép motorját. A működéssel kapcsolatos információkat magyar nyelven megjeleníti egy LCD kijelzőn. A működéshez szükséges paraméterek menüben lekérdezhetők, értékük módosítható. Soros adatátvitellel rendszerbe illeszthető. Tartalmaz üzemóra-számlálót és kapcsolás-számlálót. Motorvédelem funkciói: Kötelező pihenő. Nem indítja azonnal a motort, csak egy állítható idő letelte után. Földzárlat védelem. Méri a motor és a kábel szigetelési ellenállását és MOhm-nál beavatkozik. Fázishiány. Kiszámítja a motoráramok aszimmetriáját és egy állítható limit fölött beavatkozik. Szárazon-futás védelem. Kiszámítja a motor terhelését és egy állítható limit alatt beavatkozik. Túláram-védelem. Méri a motoráramokat és egy állítható limit fölött beavatkozik. Szimering hiba. A kenőolaj vezetőképességét méri és 0 kohm alatt beavatkozik. Túlmelegedés. A motorba telepített termisztor ellenállását méri és. kohm fölött beavatkozik. Szivattyú védőmodulja: Megegyezik a keverőgép moduljával. Szeparátor védőmodulja: Alapfunkcióit tekintve megegyezik az előző két modullal. Itt a Földzárlat és a Szimering hiba ellen nem kell védekezni, ezek a hibacsatornák ki vannak kapcsolva. Plusz szolgáltatás az előző modulokhoz képest, hogy időnként rövid időre megfordítja a forgásirányt, megelőzendő a szárazanyag betömörödését. Menüben állítható az előre és a hátra forgás ideje. A szokásos érték: 0 perc előre, 0 másodperc hátra. Üzemzavarkor az elektronikának is megjár az ártatlanság vélelme. Csaknem mindig igaza van. Fontos, hogy értelmezze a hibaüzenetet, szüntesse meg a zavar okát és méltányolja, hogy megelőzött egy géptörést, beázást, motorleégést. Gyártó telefonszáma minden modulon megtalálható és készségesen segít a zavarelhárításban. 8

9 Minőségi bizonyítvány: Igazoljuk, hogy jelen termékünk megfelel a gyártmányismertetőben szereplő adatoknak, valamint az érvényben lévő szabványszerűségi és biztonságtechnikai követelményeknek. Gyártási szám: Turóczi Endre Garancia: Jelen termékünkre garanciát vállalunk az üzembe helyezéstől számított hónapig, ha a készüléket rendeltetésének megfelelően használták. Ha termékünk az önök tevékenységéhez elengedhetetlenül szükséges és a működésképtelen állapot csak rövid ideig lehetséges, tartalék modulok vásárlása célszerű. Tartalék elektronikus modulok vásárlására gyártó 0% kedvezményt ad. Garancia érvényesítésének módja: üzemeltető a megadott mobil telefonszámon felhívja gyártót. megbeszélik a hibajelenséget (megeshet, hogy nem hibás a készülék). üzemeltető közreműködik a hibaelhárításban, például adatmódosítás, tartalék modul csere. a meghibásodott készüléket gyártó telephelyére juttatja. gyártó a megjavított készüléket postán visszaküldi. ha a javítás nem lehetséges, újat küld helyette. Ha a hibaelhárítás nem lehetséges telefonos segítség / üzemeltetői közreműködéssel, gyártó a helyszínre utazik Magyarország határain belűl és megjavítja a hibát. Turóczi Endre Pécs 9
