M307 vezérlőmodul szivattyúk villamosításához.

Átírás

1 Program-vezérelt elektronikus eszköz, szivattyúk vezérlésére, védelmére. Régi villamos kapcsolószekrények felújításához vagy új szekrények építéséhez ajánljuk. Motorvédelem, vezérlés és adatátvitel egy modulban, jó áron. Olyan eszköz, amit könnyű használni, mégis színvonalas lesz a végeredmény, az Ön által épített kapcsolószekrény. Lehetőségek: szivattyú + hidroglóbusz; szántóföldi öntöző; hígtrágyakezelő; zsomp ürítő; egyszivattyús szennyvízátemelő. Fő jellemzők: M M M M Méretei: Tömeg: Tömítettség: Tápfeszültség: Teljesítmény: Inputok: Outputok: Kijelzés: Kezelés: Soros portok: Vezérlőmodul. 3 fázisú motorokhoz 7.generáció Szoftver verzió 160 x 120 x 160 mm (szélesség x magasság x mélység) 900 gramm. IP V AC max. 5W 8db kétállapotú + 4db analóg 2db relé 250V-AC / 6A terhelhetőséggel. 2 x 16 karakteres numerikus LCD, háttérvilágítással. 1db 3-állású üzemmódkapcsolóval és 4 gombos menüvezérlővel. RS485 ; RS232 ; I2C 1

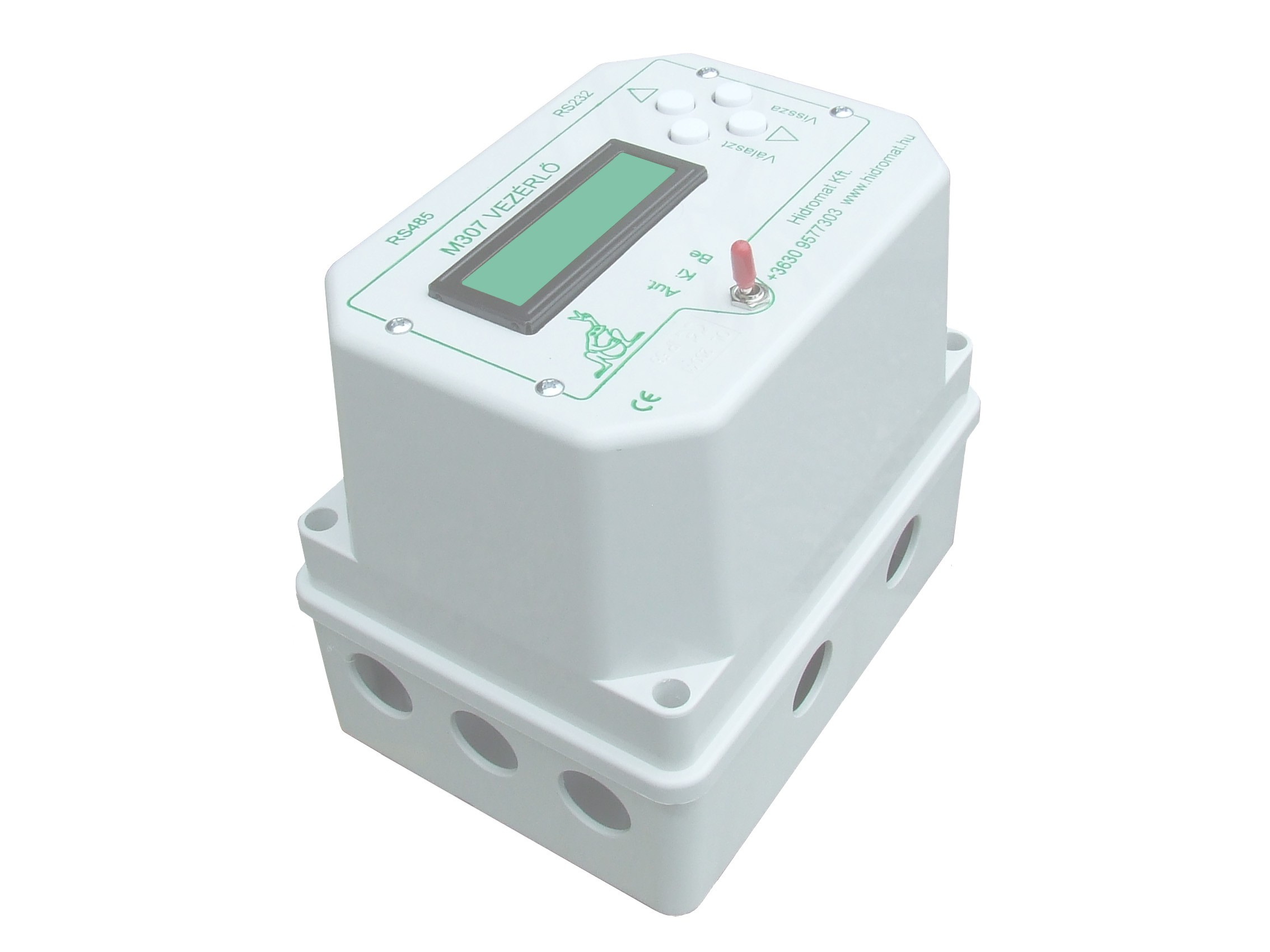

2 Kezelőfelület: 1. Kétsoros LCD kijelzőn tájékozódhat a környezet és a szivattyú állapotáról. Sötétben is olvasható, háttér világított típus. Bekapcsoláskor egy kezdőablak nyílik meg, a legjellemzőbb információkkal. Részletes lekérdezés és adatmódosítás négygombos menükezelővel. Felhasználóbarát magyar nyelvű megjelenítés. 2. A kijelző alatt háromállású üzemmódkapcsoló van, itt lehet beavatkozni a vezérlésbe. Be állásban kézi vezérléssel működteti a szivattyút. Ki állásban kézi vezérléssel leállítja a szivattyút. Ez egyben hibatörlést is végez, ha a motorvédelem leállította a szivattyút, így lehet törölni a beavatkozást. Aut. állásban külső jelek vezérlik a szivattyút, pl.: úszókapcsoló, nyomáskapcsoló, 4-20mA jeladó, vezeték nélküli eszközök, stb. 3. A kijelzőtől jobbra a menükezelő gombok vannak. Velük lehet mozogni a menüben, kiválasztani az ablakot, ahol a működésre jellemző paraméterek láthatók. Engedélyezni vagy tiltani lehet bizonyos funkciókat, állítani lehet a melléjük rendelt reakcióidőket. 4. A gombok fölött vannak a kommunikációs eszközök csatlakozóhelyei. A vezérlőmodult itt lehet nagyobb rendszerbe illeszteni. RS232 és RS485 soros portokon vezetékes adatbuszra, URH, GPS eszközökre lehet csatlakozni, szabványos Módbusz protokollal, 9600-Baud adatsebességgel, I2C portra elsősorban helyi kiegészítőket lehet telepíteni. 2

3 A vezérlőmodul szerkezetileg három fő részből, A ; B ; C panelből áll. Az alsó szinten (C panelen) a motoráram és a bejövő hálózati feszültség tesztelése folyik. A középső szinten (B panelen) az inputok, outputok és a tápegység vannak. Felső szinten (A panelen) a kezelőszervek, a processzor és a környezetében lévő kényesebb alkatrészek vannak. C panel: Csatlakozóhely C > B paneleket összekötő szalagkábel számára. Áthidaló a motoráram méréshatár kiválasztásához (R fázis). Áthidaló a motoráram méréshatár kiválasztásához (S fázis). Áthidaló a motoráram méréshatár kiválasztásához (T fázis). A méréshatár kiválasztást az áthidaló mellett lévő felirat magyarázza. Mindhárom áthidalón azonos a méréshatárt kell kiválasztani. 9. Motor erőátviteli kábel R-S-T erei. Az áramváltó max.120a mérésére alkalmas, ahhoz legalább 25 mm2 kábelér szükséges, amit nehéz volna a képen látható módon vezetni. A doboz függőleges oldalfalán lévő furatok lehetővé teszik, hogy a vastagabb kábelereket egyenként, vízszintesen fűzzék át az áramváltón. 10. Háromfázisú áramváltó. 11. Bejövő fázisfeszültség teszteléséhez Nulla vezető. 12. Bejövő fázisfeszültség teszteléséhez R-S-T fázisvezetők. 3

4 B panel: 13. Törpefeszültségű vezetékek. 14. Sorkapcsok a törpefeszültségű jelforrások bekötéséhez. 15. Olvadó-biztosító az akkumulátor zárlatvédelméhez. 16. Potenciométer a 4-20mA-es jeladó beszabályozásához. 17. Csatlakozóhely B > A paneleket összekötő szalagkábel számára. 18. Potenciométer az akkumulátortöltő feszültség állításához. Kimeneten 13,5V legyen! 19. Sárga fénydiódák, a fölöttük lévő relék meghúzott állapotát jelzik. 20. Olvadó-biztosító a vezérlőmodul zárlatvédelméhez. 21. Segédrelé (250VAC-6A árammal terhelhető váltó-érintkezővel). 22. Relé a mágneskapcsoló működtetéséhez (250VAC-6A záró-érintkezővel). 23. Sorkapcsok a 230V-os vezetékek bekötéséhez VAC vezetékek. A 13 és 24 számokkal jelzett vezetékeket a doboz furatain átfűzve célszerű bekötni, mert szét / összeszereléskor nem kell figyelni a sorrend megtartására. 4

5 Védővezető Nulla 230V AC Input közös Akkumulátor + Akkumulátor - Tápfesz.nulla Olajszonda Szigetelésteszt Tápfesz.fázis 19 7 Nyom.távadó Nyom.távadó + Motor-relé 5 Termisztor 17 4 Input Input 3 Segédrelé 2 Input Ajtó végálláskapcsoló Akkumulátor 12 V Nyomás-jeladó 4-20 ma M307.B panel. 1-9.sorkapcsokba törpefeszültségű szenzorok vezetékei vannak bekötve. 6-7 sorkapcsok üresen maradnak, ha nem használnak nyomás-jeladót. 8. sorkapocsba kell kötni a szenzorok közös vezetékét, amit közösíteni kell az EPH vezetővel sorkapcsok üresen maradnak, ha nem használnak akkumulátort. A modul karbantartja az akkumulátor feszültségét, nem szükséges külső töltésről gondoskodni. 11.sorkapocsba kell kötni a hálózati nulla vezetőt. 12.sorkapocsba kell kötni az olajszondát (ha van a szivattyúban). 13.sorkapocs a szivattyú szigetelésméréséhez kell. A szivattyú mágneskapcsolójának T3 csatlakozójával kell összekötni. 14.sorkapcsba érkezik a 230V-AC tápfezsültség. Az alatta lévő üveg biztosító a modul zárlatvédelme. 5

6 A panel: Csatlakozóhely a mikrokontroller programozásához. Csatlakozóhely I2C külső eszközök számára. ATMEL - M128 mikrokontroller. Program futását jelző fénydióda. Potenciométer az LCD kijelző kontraszt állításához (fölötte lévő mérőponton 0,8V legyen) Csatlakozóhely A > B paneleket összekötő szalagkábel számára. Csatlakozóhely / 1, RS485 soros port számára. Csatlakozóhely / 2, RS485 soros port számára. A két csatlakozóhely egyenrangú. Ha több modul van egymás mellett, akkor hasznos a két csatlakozási lehetőség. 9. Áthidalók a soros adatkábel lezárásához. Ha több eszköz csatlakozik a jelkábelre, ezekkel az áthidalókkal lehet lezárni a végpontokat (csak az első és az utolsó eszköznél) 10. Csatlakozóhely RS232 soros port számára. 6

7 Az elektronikus motorvédelem funkciói: Minden leállást követően ellenőrzi, hogy nincs-e szivárgóáram a föld felé. Ha 1,5 Mohmnál rosszabb a szigetelési ellenállás, Földzárlat üzenettel letiltja a szivattyút. Gyanú: beázott a gumikábel vagy a szivattyú. Fázisáram aszimmetria. Legnagyobb / legkisebb motoráram > 1,3 -nál fázishiány üzenettel letiltja a szivattyút. Gyakori észrevétel, hogy téved a műszer, próbalámpával megnézték és kimegy mindhárom fázisfeszültség. Ezt a hibajelzést lakatfogóval kell ellenőrizni. Gyanú: áramszolgáltató, motorkábel szakadás, kontakthiba a motortérben. Kis motoráram. Ha a terhelés 80% alá esik, akkor Kisáram üzenettel letiltja a szivattyút. Gyanú: szárazon futás, eltömődött szívócsonk, leszakadt lapátkerék. Nagy motoráram. Ha a terhelés 120% fölé emelkedik Nagyáram üzenettel letiltja a szivattyút. Gyanú: idegen anyag, szilárdtest a szivattyúban, csapágyhiba. Ha túlmelegedést jelez a motorba épített termisztor, Termisztor üzenettel letiltja a szivattyút. Gyanú: hűtéshiány. Ha az áttételház beázik a lapátkerék oldalról, villamos vezetővé válik a motorolaj, a beépített DI szonda jelez. Olajszonda üzenettel letiltja a szivattyút. Gyanú: szimeringhiba. Gyakori kapcsolás. Katalógus adat, hogy óránként hány indítás engedélyezett. Ha hatszor indítják 3-percnél gyakrabban a szivattyút, hetedszerre Gyakranindul üzenettel letiltja. Gyanú: vezérlési hiba. Fáziskimaradás a hálózaton. Ha a hálózaton hiányzik egy fázisfeszültség, a C panelon lévő műcsillagpont felfedezi és Külső vill.zavar üzenettel letiltja a szivattyút. Ha megszűnik a zavar, magától törlődik a beavatkozás. Csőtörés. Öntözőszivattyúknál szükséges funkció, ami egy nyomáskapcsolót figyel. Indulást követően ki kell alakulni egy minimális (pl.4bár) nyomásnak, mert ha nem, az csőtörésre utal. Dugulás. Öntözőszivattyúknál szükséges funkció, ami egy nyomáskapcsolót figyel. Ha a nyomás meghaladja a beállított legnagyobb (pl.10bár) értéket, akkor beavatkozik. Mellékletek közt van egy ajánlott nyomásjeladó, a csőtörés / dugulás figyelésére. Bár nem motorvédelmi funkció, de ide illik az üzemóra és kapcsolásszámláló. A nyitó ablak aló sorában látható 00013:06: üzenet (példa). A sorvégén lévő érték a kapcsolásszám. Ha a szokásoshoz képest megváltozik a kapcsolás/üzemóra viszony, akkor érdemes vízgépész szemmel átvizsgálni a rendszert. Az elektronikákat túlfeszültség ellen védeni kell. Jó megoldás a gyártmányismertető végén látható kapcsolási séma, ami egy példa, a lényeg megtartásával másképp is lehet. A vezérlés zárlatvédelme hárompólusú kismegszakítóval van megoldva, a 11-jelzett vezetékeket is vele lehet leválasztani. Az egyik kismegszakító egy túlfeszültség levezetőn át az elektronikát, a másik a mágneskapcsolókat védi, a harmadik a műcsillagpontot választja le. A mágneskapcsolók behúzótekercsei a kikapcsoláskor villamos impulzust termelnek, ami nagy ellensége az elektronikának. Jó, ha nem azonos fázist használ a két feladatra, kevesebb zavar jut a vezérlőre. Mindenképpen szükséges a behúzótekercsekre zavarszűrőt kötni. A mágneskapcsolókhoz gyártanak zavarszűrőt, célszerű azt használni. Ha nehezen beszerezhető, akkor megfelel a rajz alján lévő házi megoldás. 7

8 Minőségi bizonyítvány: Igazoljuk, hogy jelen termékünk megfelel a gyártmányismertetőben szereplő adatoknak, valamint az érvényben lévő szabványszerűségi és biztonságtechnikai követelményeknek. Gyártási szám: Turóczi Endre Garancia: Ha rendeltetésének megfelelően használták, jelen termékünkre garanciát vállalunk az üzembe helyezéstől számított 1 évig, szavatosságot 2 évig. Ha termékünk az önök tevékenységéhez elengedhetetlenül szükséges és a működésképtelen állapot kárt okozhat, tartalék modul vásárlása célszerű. Tartalék elektronikus modulok vásárlására gyártó 20% kedvezményt ad. A termék előlapján látható telefonszámon ingyenes non-stop műszaki ügyelet van. Garancia érvényesítésének módja: üzemeltető a megadott mobil telefonszámon felhívja gyártót. megbeszélik a hibajelenséget (megeshet, hogy nem hibás a készülék). üzemeltető közreműködik a hibaelhárításban, például adatmódosítás, tartalék modul csere. üzemeltető a meghibásodott készüléket gyártó telephelyére juttatja. gyártó a megjavított készüléket postán visszaküldi. ha a javítás nem lehetséges, újat küld helyette. Garancia mértéke: Gyártó kizárólag a meghibásodott termék működőképességét állítja helyre (fent részletezett módon), az üzemzavarhoz köthető egyéb költségek-károk térítését nem vállalja. Üzemeltető térítésmentesen közreműködik (fent részletezett módon) a hibaelhárításban. Turóczi Endre Pécs

9 M307 vezérlő környezetbe illesztése: A szekrény felső éle 180cm magasan legyen, akkor szemmagasságban lesznek a kijelzők és a kezelőszervek. M307 vezérlő nagy előnye, hogy rendszerbe illeszthető. Gyakori feladat, hogy több gépet kell összehangoltan működtetni és egyedi motorvédelemmel ellátni. A képen három gépet működtető kapcsolószekrény részlete látható. A bal szélső modul vezérlőegység (master), a másik három motorvédő (slave). Az adatátvitel RS485 soros adatbuszon történik. Az adatkábelek a modulok fölött láthatók. Vezérlő (master) feladata az adatgyűjtés és a működés összehangolása. A technológiának megfelelően indítja>állítja a motorokat és folyamatosan visszakérdezi őket a végrehajtásról. Alkalmas arra, hogy adatrádión egy központi helyre küldje a gépcsoportról szóló összesített riportot. Az adatrádió elfér a dobozban, a képen látható vezérlőmodul alján látható az antennacsatlakozó. Az adatrádió és az antenna opció, nem része M307-nek. A három motorvédő mindegyike a reá bízott motorral foglalkozik. Kijelzőjén a motor terhelése, üzemóra, kapcsolásszámláló és egyszavas riport látható a pillanatnyi állapotról. Mindegyik modulnak háromállású üzemmódkapcsolója van. Aut. üzemmódban fogadja és végrehajtja az adatbuszon érkező parancsokat. Ki. üzemmódban leáll és nem hajtja végre az adatbuszon érkező parancsokat. Be. üzemmódban úgy tesz, mintha kapott volna parancsot az adatbuszon. 9

10 Szintmérés 4-20mA analóg jeladóval: Vízszintmérés gyakori feladat a szivattyúk kiszolgálásánál. A képen egy analóg szintérzékelő látható, szennyvíz és hígtrágya aknákban használható tartón. 1. Gégecső a jelkábel védelmére. 2. Jelkábel. Belsejében a három villamos kábelér és egy nyomáskiegyenlítő cső van. Rendelésnél előre meg kell adni a hosszát, mert kötni csak a víztéren kívül telepített dobozban lehet. 3. Jeladó, rozsdamentes fém házban. 4. Búvárharang. A jeladó membránját védi. Az emelkedő folyadék bezár a harang alá egy lédugót, ami lengéscsillapító hatású és elválasztja az agresszív közeget a membrántól. 5. Rozsdamentes lánc. A képen nem látható, szintén rozsdamentes kampóra lehet akasztani. A lánc alkalmas arra, hogy a jeladó az ideális helyre kerüljön. 6. Beton tuskó. A tuskó 10kg-os tömege helyben tartja a jeladót. Hígtrágya aknákban különösen fontos, mert ott keverőszivattyúval harmonizálják az anyagot. Az áramló folyadék rongál-hatja a szenzort, meghamisíthatja a mérést. A telepítés a lánctartó kampó elhelyezésével kezdődik. Olyan helyre fúrják a dübelt, ahol akadálymentesen leengedhető a beton tuskó. A tuskó érje el a tároló alját, de ne legyen laza a lánc. A jeladót az üres szint alatt kell a láncra kötni. Jeladó a szivattyú vezérlésére is használható, ha hidroglóbusz vagy tartály töltése, ürítése a feladat. Más tipusú jeladóval megoldható a kútvédelem vagy szárazon futás elleni védelem. A jeladó a felette lévő vízoszlop magasságával arányos áramot ad. Az áram 4-20mA közt változhat. Az adott helyen ennek a tartománynak csak egy része hasznosul, mert a jeladó paraméterei és a tároló méretei csak ritkán esnek egybe. M307 vezérlőnek meg kell mutatni az üres és a tele szintet. Az adatokat tárolja, áramszünet esetén sem vesznek el. Az így kijelölt szintkülönbséget 100 egységre bontja és a pillanatnyi vízszintet %-ban jeleníti meg. Ha a kijelzőn Vízszint = 50% olvasható, akkor a tároló félig töltött (vagy félig üres) állapotban van. A vízszint % értékekhez események rendelhetők, például 10% alatt álljon le a szivattyú, 60% fölött induljon el, 80% fölött riasszon. 10

11 Nyomásjeladó öntözőgépekhez: Öntözőszivattyú motorvédelméhez használható jelforrás. A gerincvezeték nyomását figyeli. Beépítési sorrend: szivattyú > visszacsapószelep > tolózár > nyomásjeladó > gerincvezeték > öntözőfejek. A jeladó 1/2 -os belső menetes golyóscsappal szakaszolható, a hollandi csavarnál bontható. Két PM-12 nyomáskapcsolóból és egy 16-Báros, glicerinfürdős nyomásmérőből áll. A bal oldali nyomáskapcsoló jelzi a csőtőrést. A szivattyú indítását követően megnövekszik a nyomás (ha nincs csőtörés). Praktikus beállítási érték kb.4-bár. A jobb oldali nyomáskapcsoló jelzi a dugulást. Ha zárt hálózatra dolgozik a szivattyú, a nyomás az üzemi érték fölé emelkedik. Praktikus beállítási érték kb.10-bár. A manométeren szemrevételezéssel ellenőrizhető a nyomás. Öntözés közben magasabb nyomásnak kell lenni mint a csőtörésjelzőn beállított határérték és alacsonyabbnak kell lenni, mint a dugulásjelzőn beállított határérték. M307 motorvédő modul feldolgozza a jeleket és beavatkozik, ha kell. A határértékek függenek a helyi adottságoktól, a beüzemeléskor tapasztalt paramétereknek megfelelően kell beállítani őket. 11

12

13 E N T fázis Betáp T (túlfesz védett 230V) S R M307 - B panel. Egyéb mágneskapcsolókhoz: Áramváltó Vezérlés zárlatvédelme 3 x 4A B M307 - C panel. A1 220 Ohm 2W Szivattyú A1 220nF 300V AC A2 Start > Stop A2 A mágneskapcsolók behúzótekercsére zavarszűrőt kell kötni. Schneider kapcsolókhoz: LAD4RCU Szükség lehet B+C túlfeszültség-levezetőre is, ha ez a szekrény hálózati végpont: OBO V25-B+C/ T 3 PE 4 1 PE 2 Akku + Akku OBO VF 230 AC/DC Motor-kapcsoló Főkapcsoló Főbiztosító Nulla 230V Ajtó nyitásjelző Input-2 Input-3 Input-4 Input-5 (termisztor) 4-20mA jeladó mA jeladó Közös (GND) Olajszonda Sziv.földzárlat Ez a rajz csak D fokozatú túlfeszültség-levezetőt tartalmaz: Zavarszűrő S Zöldl lámpa R Példa egy direkt indítású szivattyúhoz: R fázis S fázis E
