1 S afet y Termék katalógus 1

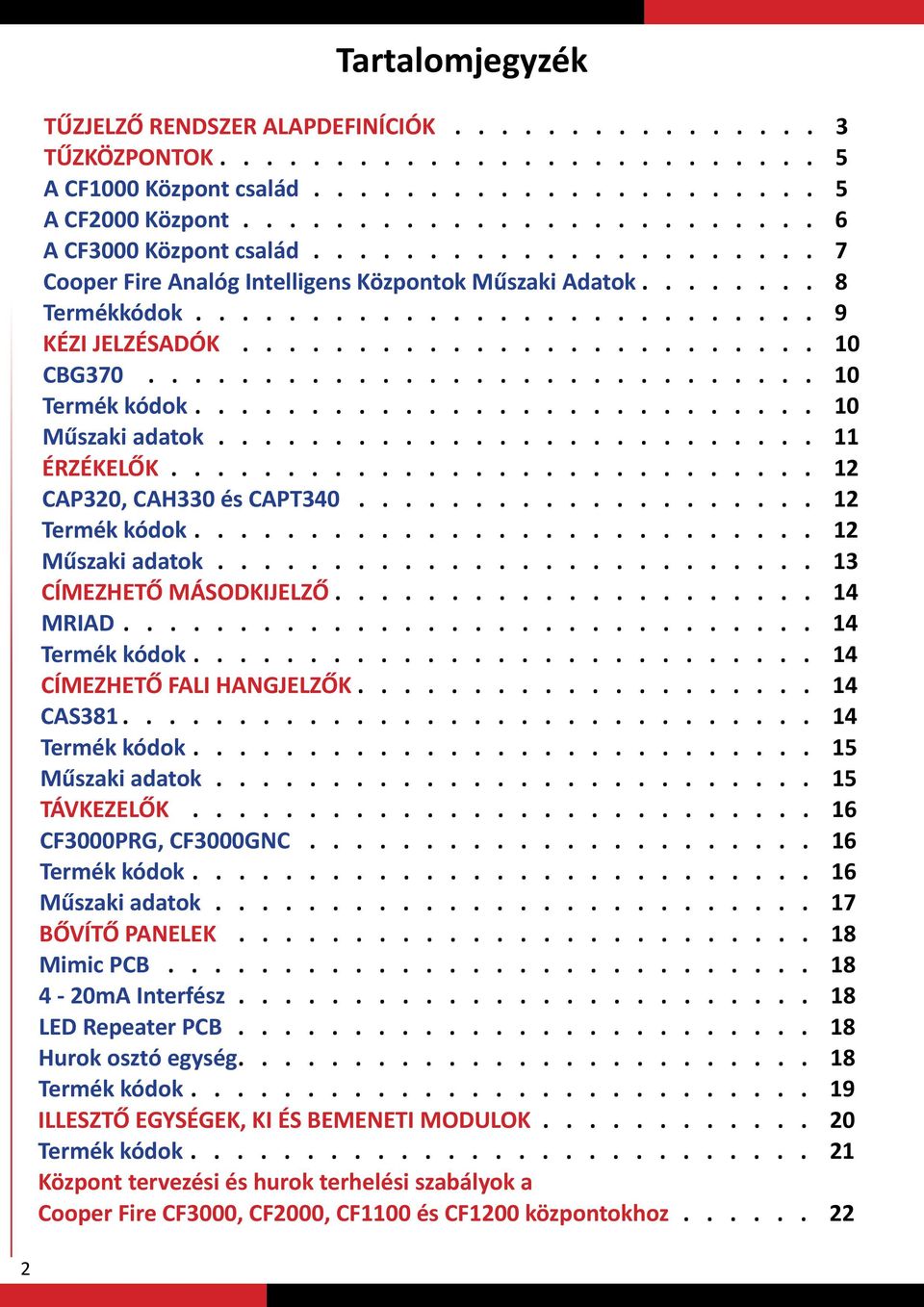

2 Tartalomjegyzék TŰZJELZŐ RENDSZER ALAPDEFINÍCIÓK 3 TŰZKÖZPONTOK 5 A CF1000 Központ család 5 A CF2000 Központ 6 A CF3000 Központ család 7 Cooper Fire Analóg Intelligens Központok Műszaki Adatok 8 Termékkódok 9 KÉZI JELZÉSADÓK 10 CBG Termék kódok 10 Műszaki adatok 11 ÉRZÉKELŐK 12 CAP320, CAH330 és CAPT Termék kódok 12 Műszaki adatok 13 CÍMEZHETŐ MÁSODKIJELZŐ 14 MRIAD 14 Termék kódok 14 CÍMEZHETŐ FALI HANGJELZŐK 14 CAS Termék kódok 15 Műszaki adatok 15 TÁVKEZELŐK 16 CF3000PRG, CF3000GNC 16 Termék kódok 16 Műszaki adatok 17 BŐVÍTŐ PANELEK 18 Mimic PCB mA Interfész 18 LED Repeater PCB 18 Hurok osztó egység 18 Termék kódok 19 ILLESZTŐ EGYSÉGEK, KI ÉS BEMENETI MODULOK 20 Termék kódok 21 Központ tervezési és hurok terhelési szabályok a Cooper Fire CF3000, CF2000, CF1100 és CF1200 központokhoz 22 2

3 TŰZJELZŐ RENDSZER ALAPDEFINÍCIÓK Címezhető rendszer: Az rendszer, melyben a jelzésadók egyedileg azonosíthatók és saját címmel rendelkeznek a központi egységben. Tűzjelzés: Egy figyelmeztető hang és-vagy fényjelzés, melyet egy személy, vagy egy automatikus eszköz indított. Riasztás vevő központ: Egy olyan központ, mely 24 órában emberek által állandóan felügyelt. Ide futnak be a tűzjelző rendszerek jelzései és innen történik meg a tűzoltó hatóság értesítése is. Analóg rendszer: Olyan tűzjelző rendszer, amelyben az érzékelők kimenete az általuk érzékelt mennyiséget reprezentálja. Automatikus tűzjelző rendszer: Olyan elemekből álló rendszer, mely a tűzet a különböző jellemzői alapján automatikusan észleli, ezután arról jelzést ad és/vagy különböző folyamatokat indít és rendszereket vezérel. A jelezés természetesen a történhet külső emberei beavatkozással, kézi jelzésadók segítségével is. Vonali füstérzékelő: A füstérzékelők egy olyan típusa, mely a füstöt egy infravörös adó és egy vevő között érzékeli. Hagyományos tűzjelző: A hagyományos tűzjelző központba a tűzjelző fejek jelzései zónánként jutnak be. A központ azokat csak csoportosan tudja azonosítani és csak három állapotot tud megkülönböztetni, az adott zóna, normál, riasztási, vagy hibaállapotban van. A központba integrálva vannak a hagyományos hangjelző kimenetek. A kézi jelzésadókat a többi érzékelőtől elkülönítve, mindig külön zónára kell fűzni. Kritikus jelzés útvonal: Minden olyan eszköz és rendszerelem, amely kapcsolatban van a tűzjelzéssel (kézi jelzésadók, érzékelők) és minden jelző (hang-fény) eszköz. Hibajelzés: Egy automatikus jelzés, mely hang és/vagy fényjelzés útján jelzi a felhasználóknak a tűzjelző rendszerben bekövetkezett hibát. Tűzjelző vezérlő és megjelenítő egység: A tűzérzékelő és azt jelző eszközök egy speciális kombinációja. Tűzjelző vezérlő egység: Egy olyan egység, mely érzékeli a tűzjelzéseket, vezérli az előre beállított program szerint a jelző és beavatkozó egységeket: (a) hangjelzők (b) fényjelzők (c) jeltovábbítás más külső vezérlő egységek felé. Tűzjelző eszköz: A tűzjelző rendszer olyan eszközei, melyek figyelmeztető hang, illetve fényjelzést adnak a tűz keletkezéséről. Tűzjelzést megjelenítő eszköz: A tűzjelző rendszer olyan egysége, mely egy védett helyiségben található és a központtól, illetve az eszközöktől érkező tűzriasztási-, illetve hibajelzéseket megjeleníti. Távoli tűzjelzést megjelenítő eszköz: A tűzjelző rendszerek egy olyan egysége, mely azoknak a védett helyiségeknek az állapotát jelzi, ahonnan a tűzriasztás, illetve hibajelzés beérkezett. Tűzjelző hangjelző: A tűzjelző rendszerek olyan eleme, mely a tűzjelzést figyelmeztető hang formájában jelzi. Tűzjelző rendszer: Egy rendszer, mely rögzített egységek segítségével hallható és/vagy látható és/vagy egyéb érzékelhető módon adnak tűzjelzést, valamint előre meghatározott sorrendben hajtanak végre vezérléseket, folyamatokat. 3

4 Tűzjelzés átviteli útvonal: Egy elektronikus útvonal, mely a védett helységtől a (tűzoltóság) központi diszpécserszolgálatáig eljuttatja a tűzjelzést. Tűz érzékelő rendszer: Egy automatikus tűz jelző rendszer, mely a rögzített egységek segítségével (tűz érzékelők, vezérlő egységek, megjelenítő és sziréna eszközök) jelzik a tüzet az épületben tartózkodóknak és előre meghatározott vezérlési folyamatokat látnak el. Érzékelő: Olyan eszköz, mely egy tűz jellemző érték megváltozásának hatására jelzést továbbít. Tűzoltó pont: Az a hely, ahol a tűzoltáshoz szükséges oltóberendezések elhelyezésre kerültek és itt található egy kézi jelzésadó, valamint a menekülési útvonal terv is, mely az épületben tartózkodók kiürítését segíti. Tűzvédelmi kiürítési terv: Azok a teendők összessége, melyek az épületben tartózkodók mielőbbi kiürítését és a tárgyak, eszközök tűz elleni védekezését segíti. Tűzvédelem: Az épületben kialakított rendszerek, eszközök és folyamatok összessége, mely azt a célt szolgálja, hogy a tűz kialakulását csökkentse, illetve amennyiben az kialakul, mielőbb érzékelje és hatásosan eloltsa. Tűzjelzés: egy automatikus érzékelő által kiváltott hallható, vagy látható jelzés. Hő érzékelő: Az érzékelő eszközök egy csoportja, mely a hőmérséklet növekedés alapján érzékeli és jelzi a tüzet. Ionizációs füstérzékelő: Egy speciális füstérzékelő, mely a füstszemcsék hatására bekövetkező ionizációs kamra áramot méri, és ez alapján érzékeli a tüzet. Kézi tűzjelzés adó: Egy olyan elektronikus jelzőeszköz, melynek segítségével emberi beavatkozással lehet tüzet jelezni. Kézi tűzjelzésadó rendszer: Egy olyan típusú tűzjelző rendszer, melyben a tűzjelzés csak emberi beavatkozással indítható. Mimic ábra: A védett terület olyan grafikus ábrázolása, ahol fényjelzők segítségéve nyomon lehet követni a tűz terjedését a tűzjelző rendszer érzékelőinek jelzése által. Kiürítési folyamat: Egy olyan előre kialakított rendszer, mely meghatározza az épület különböző területein a kiürítéshez kapcsolódó lépéseket, folyamatokat. Ez sokkal hatékonyabb és gyorsabb, mintha mindez egyszerre történne. Foto-elektromos füstérzékelő: Az érzékelő eszközök egy csoportja, mely foto-elektromos szenzorok segítségével a füstkamrában a füstszemcsék által okozott fény elnyelődést és szórást méri. Pontérzékelő: Az érzékelő eszközök egy csoportja, mely egy adott pontban mérhető tűzjellemzőket detektálja. Füstérzékelő: Az érzékelők eszközök egy csoportja, amely a tűz egy speciális tulajdonságát (füst) érzékeli és méri. Szoftveres címzés: Lehetővé teszi a felügyeleti központ számára, hogy automatikusan megcímezzen minden eszközt, ahelyett, hogy ezt kézzel egy választó kapcsolóval kellene megtenni. Öntanuló üzemmód: Egy teljesen üres rendszer esetében a tápráadását követően biztosítja, hogy azonnal működőképes legyen (természetesen a hely specifikus szöveges megnevezések kivételével). A vezérlőpanel azonosít minden egyes kapcsolódó eszközt, majd azokat megcímzi (szoftveres címzés). Ezután kézzel lehet az eszközöket zónákra szétbontani. Rövidzár izolátor modul: A címezhető rendszer egy olyan eleme, mely képes mindkét oldalról leválasztani az érzékelő hurkot egy rövidzárral, ezáltal minimalizálja a kommunikációs hiba kialakulását. 4

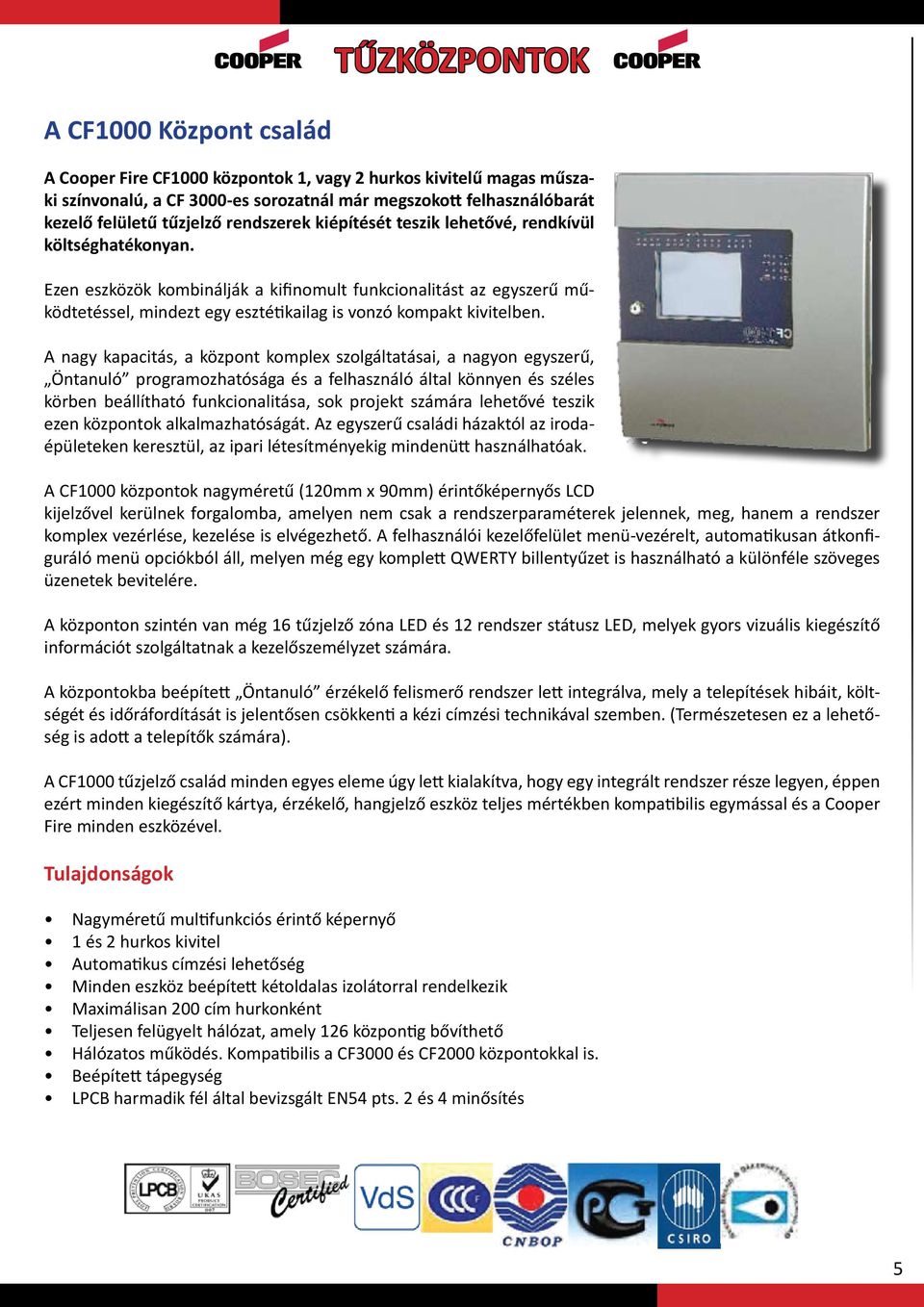

5 TŰZKÖZPONTOK A CF1000 Központ család A Cooper Fire CF1000 központok 1, vagy 2 hurkos kivitelű magas műszaki színvonalú, a CF 3000-es sorozatnál már megszokott felhasználóbarát kezelő felületű tűzjelző rendszerek kiépítését teszik lehetővé, rendkívül költséghatékonyan. Ezen eszközök kombinálják a kifinomult funkcionalitást az egyszerű működtetéssel, mindezt egy esztétikailag is vonzó kompakt kivitelben. A nagy kapacitás, a központ komplex szolgáltatásai, a nagyon egyszerű, Öntanuló programozhatósága és a felhasználó által könnyen és széles körben beállítható funkcionalitása, sok projekt számára lehetővé teszik ezen központok alkalmazhatóságát. Az egyszerű családi házaktól az irodaépületeken keresztül, az ipari létesítményekig mindenütt használhatóak. A CF1000 központok nagyméretű (120mm x 90mm) érintőképernyős LCD kijelzővel kerülnek forgalomba, amelyen nem csak a rendszerparaméterek jelennek, meg, hanem a rendszer komplex vezérlése, kezelése is elvégezhető. A felhasználói kezelőfelület menü-vezérelt, automatikusan átkonfiguráló menü opciókból áll, melyen még egy komplett QWERTY billentyűzet is használható a különféle szöveges üzenetek bevitelére. A központon szintén van még 16 tűzjelző zóna LED és 12 rendszer státusz LED, melyek gyors vizuális kiegészítő információt szolgáltatnak a kezelőszemélyzet számára. A központokba beépített Öntanuló érzékelő felismerő rendszer lett integrálva, mely a telepítések hibáit, költségét és időráfordítását is jelentősen csökkenti a kézi címzési technikával szemben. (Természetesen ez a lehetőség is adott a telepítők számára). A CF1000 tűzjelző család minden egyes eleme úgy lett kialakítva, hogy egy integrált rendszer része legyen, éppen ezért minden kiegészítő kártya, érzékelő, hangjelző eszköz teljes mértékben kompatibilis egymással és a Cooper Fire minden eszközével. Tulajdonságok Nagyméretű multifunkciós érintő képernyő 1 és 2 hurkos kivitel Automatikus címzési lehetőség Minden eszköz beépített kétoldalas izolátorral rendelkezik Maximálisan 200 cím hurkonként Teljesen felügyelt hálózat, amely 126 központig bővíthető Hálózatos működés. Kompatibilis a CF3000 és CF2000 központokkal is. Beépített tápegység LPCB harmadik fél által bevizsgált EN54 pts. 2 és 4 minősítés 5

6 A CF2000 Központ A Cooper Fire CF2000 tűzjelző egy belépő szintű 2 hurkos analóg intelligens központ, mely 1, vagy kéthurkos kiépítésben is használható. A központ rendelkezik egy 126mm x 64mm grafikus kijelzővel, amely megjelenít minden fontos információt a rendszerről és egyszerű menü-vezérelt programozási felületet biztosít a rendszer telepítői számára. A nagy kapacitás, a központ komplex szolgáltatásai, a nagyon egyszerű, Öntanuló programozhatósága és a felhasználó által könnyen és széles körben beállítható funkcionalitása, sok projekt számára lehetővé teszik ezen központok alkalmazhatóságát. Az egyszerű családi házaktól a kis és közepes irodaépületekig, kisebb ipari létesítményekig mindenütt használható. A CF2000 típusú központokba ugyanúgy, mint az összes Cooper Fire analóg intelligens rendszerekbe is beépítésre került az Öntanuló érzékelő felismerő rendszer, amely a telepítések hibáit, költségét és időráfordítását is jelentősen csökkenti a kézi címzési technikával szemben. (Természetesen ez a lehetőség is adott a telepítők számára). A CF2000 tűzjelző család minden egyes eleme úgy lett kialakítva, hogy egy integrált rendszer része legyen, éppen ezért minden kiegészítő kártya, érzékelő, hangjelző eszköz teljes mértékben kompatibilis egymással és a Cooper Fire minden eszközével. Tulajdonságok LPCB harmadik fél által bevizsgált EN54 pts. 2 és 4 minősítés Választható 1, 2 és 4-hurkos kivitel Automatikus címzési lehetőség Minden eszköz beépített kétoldalas izolátorral rendelkezik Maximálisan 200 cím hurkonként Hálózatos működés. Kompatibilis a CF3000 és CF1000 központokkal is. 6

7 A CF3000 Központ család A Cooper Fire CF3000 központok 1,2, vagy 4 hurkos kivitelű magas műszaki színvonalú, felhasználó barát kezelő felületű tűzjelző rendszerek kiépítését teszik lehetővé, költséghatékonyan. Ezen eszközök kombinálják a kifinomult funkcionalitást az egyszerű működtetéssel, mindezt egy esztétikailag is vonzó kivitelben. A nagy kapacitás, a központ komplex szolgáltatásai, a nagyon egyszerű, Öntanuló programozhatósága és a felhasználó által könnyen és széles körben beállítható funkcionalitása, sok projekt számára lehetővé teszik ezen központok alkalmazhatóságát. Az egyszerű családi házaktól az irodaépületeken keresztül, az ipari létesítményekig mindenütt használható. A CF3000 központok nagyméretű (120mm x 90mm) érintőképernyős LCD kijelzővel kerülnek forgalomba, amelyen nem csak a rendszerparaméterek jelennek, meg, hanem a rendszer komplex vezérlése, kezelése is elvégezhető. A felhasználói kezelőfelület menü-vezérelt, automatikusan átkonfiguráló menü opciókból áll, melyen még egy komplett QWERTY billentyűzet is használható a különféle szöveges üzenetek bevitelére. A központon szintén van még 96 tűzjelző zóna LED és 12 rendszer státusz LED, melyek gyors vizuális kiegészítő információt szolgáltatnak a kezelőszemélyzet számára. A központokba beépített Öntanuló érzékelő felismerő rendszer lett integrálva, mely a telepítések hibáit, költségét és időráfordítását is jelentősen csökkenti a kézi címzési technikával szemben. (Természetesen ez a lehetőség is adott a telepítők számára). A CF3000 tűzjelző család minden egyes eleme úgy lett kialakítva, hogy egy integrált rendszer része legyen, éppen ezért minden kiegészítő kártya, érzékelő, hangjelző eszköz teljes mértékben kompatibilis egymással és a Cooper Tűz minden eszközével. Tulajdonságok: LPCB harmadik fél által bevizsgált EN54 pts. 2 és 4 minősítés VdS, BOSEC, CNBOP Választható 1, 2 és 4-hurkos kivitel Nagyméretű multifunkciós érintő képernyő Automatikus címzési lehetőség Minden eszköz beépített kétoldalas izolátorral rendelkezik Maximálisan 200 cím hurkonként Teljesen felügyelt hálózat, amely 126 központig bővíthető Hálózatos működés. Kompatibilis a CF1000 és CF2000 központokkal is. Opcionálisan utólag is beépíthető nyomtató 7

8 Cooper Fire Analóg Intelligens Központok Műszaki Adatok Panel Típus CF3000 CF2000 CF1100 CF1200 Minősítések Hurkok száma Címek száma hurkonként CF hurok CF hurok CF hurok EN-54: & EN54: EN Hangjelző körök száma 4 kimenet (páronként programozható - kimenetek 1&2, 3&4) 2 kimenet Osztálycsengő funkció Működik külső tápról, normál nyitott, feszültségmentes kontaktusok Kiegészítő relé Kiegészítő tűz eszköz kimenet Kiegészítő tűz védelmi eszköz kimenet Kiegészítő hiba eszköz kimenet Kimeneti portok Tűzjelzésnél aktiválódó relé kimenet Felügyelt 24 V DC, 30 ma (max) Felügyelt 24 V DC, 30 ma (max) Felügyelt 12 V DC, 30 ma (max) RS485 és RS232 (másodkezelőknek, stb.) Tápellátás 230 V AC +10% / -15% Rendszer működési feszültség 24 V DC Akkumulátor 2 x 12 V 12Ah 2x 12 V 7Ah Kiegészítő akkumulátor opció Nyugalmi működés Kábel bemenet Működési határ Szín 4 x 12 V 12Ah - 24 óra (a hurok terheltségétől függ), 72 óra (bővített háttérakkumulátorral) 31 felső kábel bevezetés (20mm) & 12 hátsó kábel bevezetés (20mm) 20 felső kábel 11 felső kábel bevezetés (20mm) plusz hátsó kábel bevezetés IP30, -5ºC - +40ºC, 75% RH (nem kicsapódó) Grafitszürke Méret (mm) szél*mag*mély 395x495x x320x x357x50 8 Súly 18Kg 15Kg 8Kg Kieg.akku méret szél*mag*mély (mm) 395x495x225 - Kieg.akku súly 27Kg -

9 Termékkódok CF30001G 1-címzőhurkos központ CF30002G 2-címzőhurkos központ CF30004G 4-címzőhurkos központ CF30001GP 1-címzőhurkos központ c/w beépített nyomtatóval CF30002GP 2-címzőhurkos központ c/w beépített nyomtatóval CF30004GP 4-címzőhurkos központ c/w beépített nyomtatóval CF30001GNC 1-címzőhurkos központ c/w hurokkártyával CF30004GNC 2-címzőhurkos központ c/w hurokkártyával CF30004GNC 4-címzőhurkos központ c/w hurokkártyával CF30001GPNC 1-címzőhurkos központ c/w beépített nyomtatóval és hurokkártyával CF30002GPNC 2-címzőhurkos központ c/w beépített nyomtatóval és hurokkártyával CF30004GPNC 4-címzőhurkos központ c/w beépített nyomtatóval és hurokkártyával CF2000G 2-címzőhurkos központ CF2000GNC 2-címzőhurkos központ CF1100G 1-címzőhurkos központ CF1100GNC 1-címzőhurkos központ c/w hurokkártyával CF1200G 2-címzőhurkos központ CF1200GNC 2-címzőhurkos központ Megjegyzés: Kiegészítő akkumulátoros kivitel (EB) 9

10 KÉZI JELZÉSADÓK CBG370 Analóg intelligens kézi jelzésadó A Cooper cég címezhető kézi jelzésadói süllyeszthető, felületre szerelhető és kültéri kivitelben kerülnek forgalomba. Minden eszköz rendelkezik a szabványoknak megfelelő beépített kétoldali izolátorral és állapotjelző LED-el. Az üvegek gyors cseréje a speciálisan kialakított műanyag háznak köszönhetően, gyorsan és egyszerűen megvalósítható. Tulajdonságok EN54 pt11 minősítés Öntanuló címzés Beépített izolátor Üveg, vagy visszaállítható műanyag nyomólap Kültéri kivitel IP67 Típusok: CBG370 süllyeszthető CBG370-S felületre szerelhető CBG370-WP kültéri Termék kódok Fedő Visszaállító kulcsok CBG370 Kézi jelzésadó süllyeszthető 10 CBG370-S CBG370-WP CXPC UBSG CXUK Kézi jelzésadó felületre szerelhető Kézi jelzésadó kültéri kivitel Polikarbonát fedél (10 db/csomag) Tartalék üveg (5 db/csomag) Tartalék jelző/visszaállító kulcsok (10 db/csomag)

11 Műszaki adatok Eszköz CBG370 CBG370-S CBG370-WP CPD Minősítés 0832CPD CPD CPD0746 Típus Süllyeszthető Felületre szerelhető Kültéri Konfiguráció Címezhető Tápfeszültség 24V DC Csatlakozó 4-sorkapcsos csatlakozás Működés Biztonsági fóliázott üveg-, vagy visszaállítható műanyag nyomólap beépített riasztás visszajelzővel Teszt/reset módszer Egyedi kulcs Burkolat ABS Szín EN54-11 meghatározott piros IP védettség IP42 IP67 Hőmérséklet tartomány -10 C C Méret mag. x szél. x mély. (mm) 87x87x20 87x87x53 110x110x65 Súly 0.15Kg 0.2Kg 0.3Kg 11

12 ÉRZÉKELŐK CAP320, CAH330 és CAPT340 Analóg intelligens érzékelők A Cooper cég analóg intelligens érzékelői széleskörűen alkalmazhatóak. Minden eszköz kétoldalas izolátorral rendelkezik, mely lehetővé teszi az automatikus öntanuló címzést, a könnyű és gyors telepítést. Az érzékelőkre a további tulajdonságok jellemzőek Tulajdonságok Beépített kétoldali izolátor Esztétikus alacsony kivitel 360º-ban látható LED visszajelzés Tisztítható optikai kamra Rovarvédő háló Drift kompenzáció Típusok: CAP320 CAPT340 CAH330 CAB300 Termék kódok CAP320 Optikai érzékelő CAPT340 Kombinált optikai és hő érzékelő CAH330 Hő érzékelő CAB300 Érzékelő aljzat 12

13 Műszaki adatok Eszköz CAP320 CAPT340 CAH330 CPD Minősítések 0832CPD CPD CPD0174 Szabványok EN54 pt7: A1:2002 EN54 pt7: A1:2002 EN54 pt5: A1:2002 EN54 pt5: A1:2002 Védett terület nagyság 100m² (függ a nemzeti szabályozástól) 50m² (függ a nemzeti sz.) Rendszer vezetékezés Visszajelzés Felszerelés Kompatibilitás Címzési mód Működési feszültség Max nyugalmi áramfelvétel Max riasztási áramfelvétel Min. 1.5mm, 2 eres, csavart, vagy árnyékolt 360 -ban látható LED Felületre szerelhető a CAB300 használatával A teljes CF intelligens központcsaláddal Automatikus címzés 18V - 30V DC 220 μa 5 ma Hő érzékelők Hősebesség na A1S A1R Fix 60 C na na BS Fix 90 C na na CS Riasztási hőmérséklet (statikus) AIR na 60 C 60 C BS na na 77 C CS na na 90 C Tulajdonságok Alkalmazhatóság Beltéri kivitel IP40 Hőmérséklet -20 C - 60 C -20 C - 50 C -20 C - 75 C Páratartalom 0-95% nem kicsapódó Kivitel Burkolat Szín PC/ABS Fehér Méretek Aljzat nélkül 101mm(átm.) x 33mm(m.) 101mm(átm.) x 43mm(m.) Aljzattal 104mm(átm.) x 45mm(m.) 104mm(átm.) x 55mm(m.) Súly 76g (aljzat nélkül) 13

14 CÍMEZHETŐ MÁSODKIJELZŐ MRIAD Címezhető másodkijelző Az MRIAD címezhető másodkijelzővel lehetőség nyílik arra, hogy egy érzékelő riasztását a hurok egy teljesen másik pontján megjelenjen. Így a hagyományos másodkijelzők által korlátozott távolság teljesen kiküszöbölhető. Tulajdonságok Nagy fényerejű LED Könnyű telepíthetőség Típusok: Termék kódok MRIAD MRIAD Címezhető másodkijelző CÍMEZHETŐ FALI HANGJELZŐK CAS381 Címezhető fali hangjelző A CAS381 huroktáplált hangjelző család alkalmazható minden olyan helyen, ahol nagy megbízhatóságú, alacsony áramfelvételű és jól hallható tűzjelzésre van szükség, alacsony költségszint mellett. Mind a hangerő, mind a hangjelzés a központból állítható, szabályozható a felhasználói igényeknek és a körülményeknek megfelelően. 14

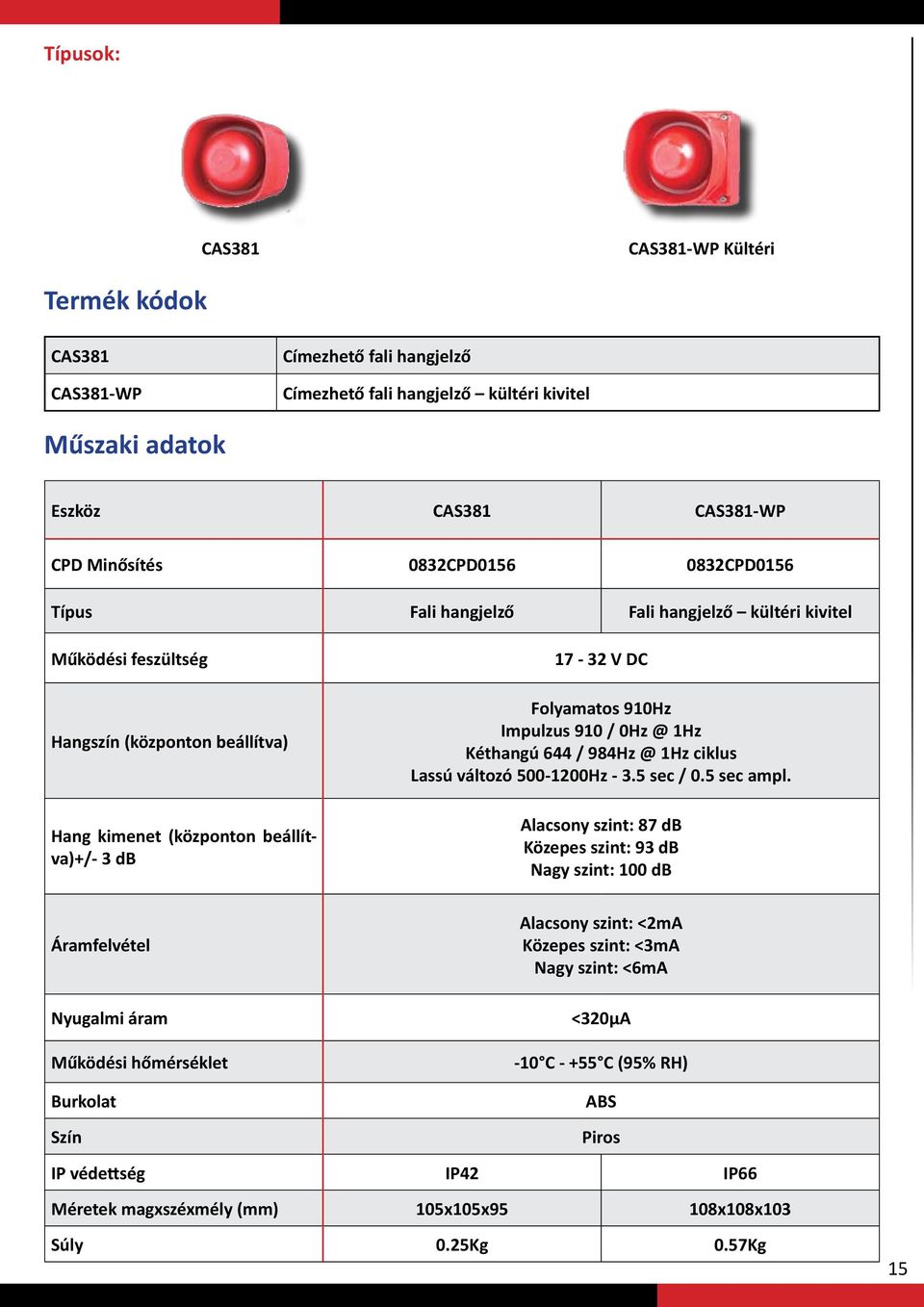

15 Típusok: CAS381 CAS381-WP Kültéri Termék kódok CAS381 CAS381-WP Címezhető fali hangjelző Címezhető fali hangjelző kültéri kivitel Műszaki adatok Eszköz CAS381 CAS381-WP CPD Minősítés 0832CPD CPD0156 Típus Fali hangjelző Fali hangjelző kültéri kivitel Működési feszültség Hangszín (központon beállítva) Hang kimenet (központon beállítva)+/- 3 db V DC Folyamatos 910Hz Impulzus 910 / 1Hz Kéthangú 644 / 1Hz ciklus Lassú változó Hz sec / 0.5 sec ampl. Alacsony szint: 87 db Közepes szint: 93 db Nagy szint: 100 db Áramfelvétel Nyugalmi áram Működési hőmérséklet Burkolat Szín Alacsony szint: <2mA Közepes szint: <3mA Nagy szint: <6mA <320μA -10 C C (95% RH) ABS Piros IP védettség IP42 IP66 Méretek magxszéxmély (mm) 105x105x95 108x108x103 Súly 0.25Kg 0.57Kg 15

16 TÁVKEZELŐK CF3000PRG, CF3000GNC A Cooper intelligens rendszerekhez csatlakoztatható másodkezelők kétféle kivitelben léteznek. Kapcsolhatók mind a hurokra (CF3000PRG), mind pedig a Cooper hálózati rendszerére is (CF3000GNC) Ha a távkezelő a hurokra kapcsolt, akkor a központ programozásában beállított paraméterek szerint fognak az információk megjelenni rajta. Amennyiben hálózatra kötött, úgy minden központ információja automatikusan megjelenik rajta, illetve azokról bármilyen adat lekérhető. Mindkét másodkezelő kompatibilis a Cooper teljes termékskálájával. Tulajdonságok 2x40 háttér világításos LCD kijelző Hurokra, vagy hálózatba köthető Riasztás némítás Kiürítés és reszet parancsok kiadása a kezelőfelületről Típusok: Termék kódok CF3000PRG CF3000PRG Hurokra kapcsolható távkezelő CF3000PRGNC Hálózatra kapcsolható távkezelő 16

17 Műszaki adatok Panel Típus CF3000PRG and CF3000PRGNC Kijelző 2x40 Karakter háttérvilágítáos LCD Rendszer állapot jelzések Tápfeszültség, tűz, hiba, teszt, tiltás és léptetés Rendszer vezérlések Riasztás némítás, Kiürítés és reszet Bemeneti port RS232 (a programozó csatlakoztatáshoz) Bemeneti tápfeszültség 230 V AC +10% / -15% Működési feszültség 24 V DC Akkumulátor 1 x 12 V 3.2Ah Szünetmentesített időtartam 24 óra (hurok terheléstő függ) Kivitel, tokozás PC/ABS Működési határ IP30, 0ºC - 25ºC, 75% RH (nem kicsapódó) Szín világos szürke Méret (mm) 332x270x92 Súly 3.6Kg Kompatibilitás CF3000, CF2000, CF1100 and CF

18 BŐVÍTŐ PANELEK Mimic PCB Master és Slave kivitel. Mindegyik 32 kimenettel rendelkezik 96 kimenet (1 mester + 2 slave) Ideális térképes megjelenítésre Két jelzési kivitel:- LED vagy relé kimenet Minden kimenet programozható, hogy tűz, vagy hibajelzés legyen Minden kimenet hozzárendelhető címhez, zónához, vagy panel funkcióhoz 4-20mA Interfész Címezhető interfész beépített izolátorral Ideális gáz érzékelők illesztéséhez 1 címet foglal le DIP kapcsolóval beállítható 3 érzékelési szint 3 feszültségmentes kimenet minden szinthez (opcionális) Ellenőrző és engedélyező működtetés (ellenőrző módnál a CF3000 megjeleníti az előriasztás 1-t, előriasztás 2-t és a riasztást). Riasztásnál a CF3000 programozott funkciói érvényesek Külső tápellátás szükséges (A PSU optikailag le van választva a CF3000 hurokról A gáz érzékelő táplálása közvetlenül az illesztőről történhet LED Repeater PCB Két kivitel, hurokra illeszthető, illetve hálózatra kapcsolódó Minden LED programozható, hogy cím, vagy zóna szerint aktiválódjon tűz esetén. Hiba kijelzésre is alkalmazható a PC távkezelő letöltő szoftverrel. 5 egymástól független zóna programozható 1 LED re Kiemelt általános tűz, hiba, helyi táp, illetve rendszer hiba állapot LED megjelenítés. Teszt lámpa nyomógomb Hurok osztó egység Az egység a hurokra csatlakozik Minden egyes hurkot 4 kisebb hurokra oszt fel (maximum 50 egység hurkonként) 18

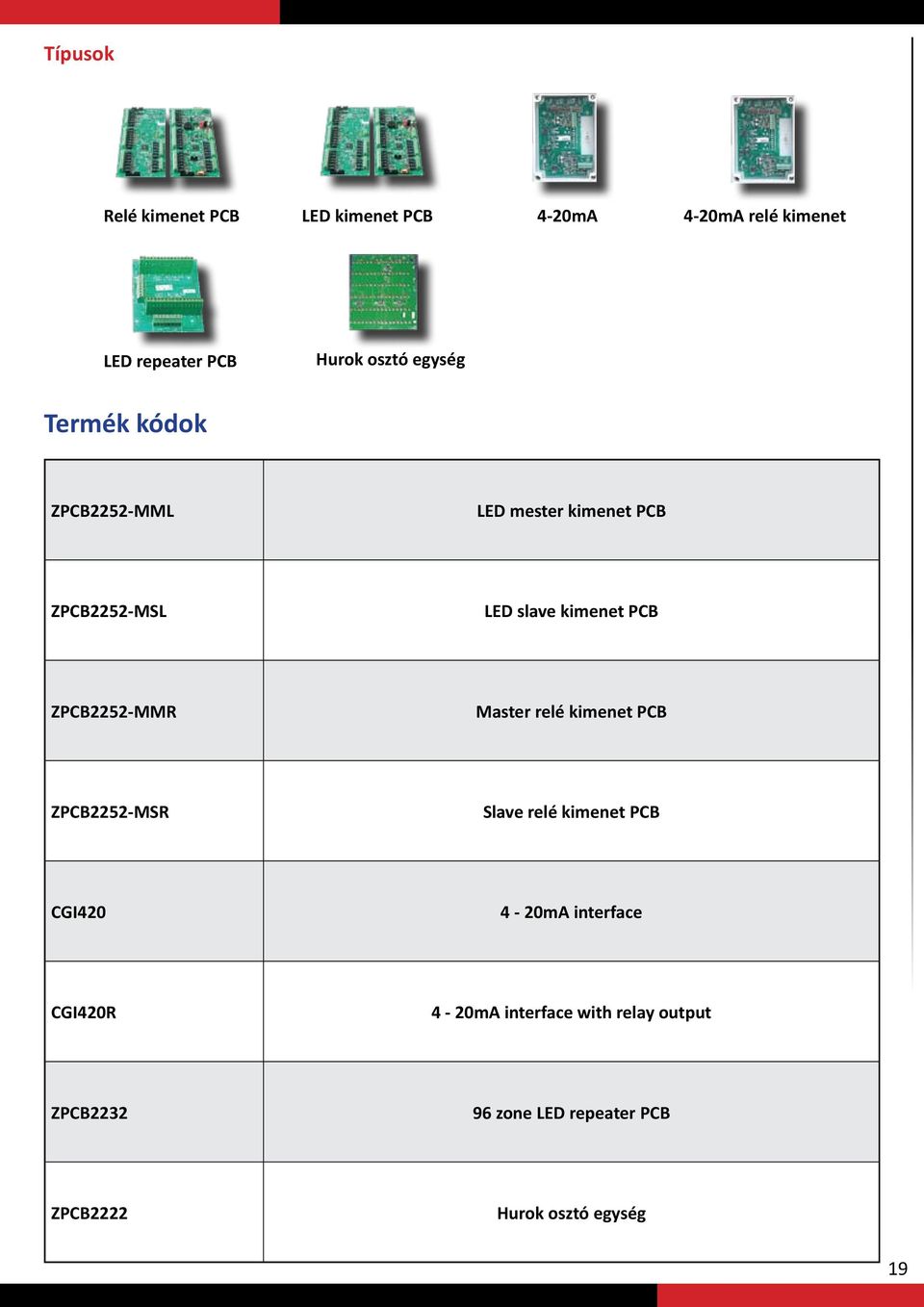

19 Típusok Relé kimenet PCB LED kimenet PCB 4-20mA 4-20mA relé kimenet LED repeater PCB Hurok osztó egység Termék kódok ZPCB2252-MML LED mester kimenet PCB ZPCB2252-MSL LED slave kimenet PCB ZPCB2252-MMR Master relé kimenet PCB ZPCB2252-MSR Slave relé kimenet PCB CGI mA interface CGI420R 4-20mA interface with relay output ZPCB zone LED repeater PCB ZPCB2222 Hurok osztó egység 19

20 ILLESZTŐ EGYSÉGEK, KI ÉS BEMENETI MODULOK A Cooper analóg intelligens rendszer illesztő, ki- és bemeneti egységeinek segítségével, mindenféle külső kapcsolódás megoldható, mely a tűzjelző rendszer komplex működéséhez szükséges. CSI350 hurok T elágaztató izolátor egység címzett intelligens eszközök illesztésére CIO351 3-csatornás 24V-os bemeneti / kimeneti egység, amely gyengeáramú rendszerek vezérlésére használható CZMU35 zóna monitor egység, a hagyományos érzékelők, vagy vonali füstérzékelők integrálására használható CMIO353 áram határolt bemeneti / kimeneti egység áram vezérelt eszközök vezérlésére használható CSC354 Hangjelző vezérlő egység, amely 4 kiegészítő, programozható hagyományos hangjelző kört hoz létre. A hangjelző körök a központból programozhatók, engedélyezhetők, tilthatók CSUM355 shop egység segítségével egy hagyományos érzékelő kör és két hagyományos hangjelző kör illeszthető a címzett hurokra. Ideális kisebb egyszerű hagyományos rendszerek illesztésére. Külső 24V-os tápellátást igényel Hálózati interfész A CF3000, CF2000 & CF1000 központok egymással hálózatba köthetők. Maximálisan 126 központot lehet 1 hálózatba illeszteni. A kapcsolódás lehet hagyományos (UTP), TCP/IP, optikai, vagy LAN/LON. Típusok CSI350 hurok T izolátor egység CIO351 3 csatornás I/O egység CZMU352 zóna monitor egység 230V relé I/O egység 4 körös hangjelző vezérlő CSUM355 20

21 Termék kódok CSI350 Hurok T izolátor egység CIO351 3 csatornás I/O egység CZMU352 Zóna monitor egység CMIO V relé I/O egység CSC354 4 körös hangjelző vezérlő egység CSUM355 Shop monitor egység (1 hagyományos érzékelő, 2 hangjelző kör) Hálózati Interfész EC400 TCP/IP Interfész EC450 IP optikai kábel mono módus EC405MD IP optikai kábel multi módus EC540 Hálózati erősítő DF6000NETKIT Hálózati kártya EC700 LON 21

22 Áttekintés Központ tervezési és hurok terhelési szabályok a Cooper Fire CF3000, CF2000, CF1100 és CF1200 központokhoz Sok olyan tényező van, mely befolyásolja azt, hogy a CF3000, CF2000, CF1100 és CF1200 analóg intelligens központokra milyen mennyiségű eszköz kapcsolható. Ezek közül néhányat maga az EN-54-es szabvány határoz meg, másokat pedig az akkumulátor kapacitás, másokat pedig a fizikai törvények, kölcsönhatások, mint például az ohm törvény. Szabvány előírások: Ahhoz, hogy az EN , 13.7-es fejezetben előírtaknak megfeleljünk, mely kimondja, hogy a központ meghibásodása esetén nem eshet ki az érzékelő rendszerből 512 eszköznél több, ezért a tervezést megkönnyítendő, a központ nem támogatja az 512 fölötti érzékelők címzését 1 központon belül. Természetesen hálózatos üzemmódban ez semmilyen problémát nem okoz. Tervezési korlátozások 7 fő tervezési korlátot kell figyelembe venni a Cooper Fire CF3000, CF2000, CF1100 és CF 1200 sorozatú központoknál: 1.Memória kapacitás A Cooper Fire központok nagy mennyiségű programozható kimenettel rendelkeznek, ezen felül minden kimenet 3 külön állapot, feltétel, vagy tulajdonság hatására indítható. Ez a rengeteg információ hatalmas memóriát igényel a tűzjelző központoknál, éppen ezért a kimenetek számát hurkonként 120-ban kellet limitálni. Kimenetként kell tekinteni a huroktáplált címezhető hangjelzőket is (1 kimenet). Maximális kiépítésben ez azt jelenti, hogy egy hurokra 60 címzett hangjelző és 20 kimeneti modul illeszthető (Ezek mindegyike 3 független kimenettel rendelkezik, összesen: 60 kimenet), a kettőt összegezve 120 kimenet. Az olyan bemeneti modulokat, mint a CZMU352, SHOP (CSUM355) felügyeleti, valamint a hurok izolátor ( T hurok elágaztató CSI350) nem kell a számolásnál figyelembe venni. 2.Cím kapacitás Az EN54-es ajánlás szerint az 1 központba beköthető eszközök maximális száma nem haladhatja meg az 512-t. A központoknál minden egyes hurokra 200 eszköz (cím) köthető. 3.Akkumulátor kapacitás A központok alapkiépítésben 12Ah akkumulátorokkal rendelkeznek, melyek a 24 órás működést biztosítják. A központok a kiegészítő akkumulátor egységgel együtt 24Ah-s akkumulátor kapacitással rendelkeznek, mely biztosítja a teljes terhelésű rendszerek legalább 24 órás működését, illetve normál körülmények között a 72 órás működést. Természetesen nem minden esetben van szükség a kiegészítő akkumulátoros ellátásra a 72 órás üzemidő eléréséhez, éppen ezért célszerű azt mindig a hurokszámláló táblázattal ellenőrizni. 22

23 4.Hurok meghajtó kapacitás A központi panel hurkonként 500mA tápellátást tud biztosítani, ez a jelzőrendszerek többségében jóval több, mint elegendő. Azonban a huroktáplált hangjelzők teljes hangerőnél viszonylag magas áramfelvételre képesek, éppen ezért a hurkon a számukat korlátozni kell. A huroktáplált szirénák áramfelvétele alacsony hangerőnél 4mA körül van, így az egy hurokra tehető hangjelzők száma maximálisan 70 lehet, természetesen emellé még a hurokra csatlakoztatható 130 db egyéb eszköz is. Azonban ugyanezek a hangjelzők 12mA-t vesznek fel teljes hangerőnél, így ha mind a 70 eszköz beépítésre kerül, más már nem telepíthető erre a hurokra. 5.Ohm törvények Az érzékelő hurkok hossza tekintélyes méreteket ölthet. A CF sorozatú központok címző hurkokhoz az ajánlott kábelátmérő a tapasztalatok szerint a 1,5mm2 Átlagosan az 1,5mm2 kábeleknél a méterenkénti feszültségesése 1 A áram felvételre vetítve. Ez azt jelenti, hogy 1A-es terhelésnél 1 km-es kábelen mért feszültségesés 28V lenne. A CF központok úgy lettek tervezve, hogy működjenek 2km-es hurok hossz esetén is, ekkor azonban figyelni kell arra, hogy az áramfelvétel (1 km felett) ne haladja meg a 300mA-t. Amennyiben a hurokhossz nem haladja meg az 1 km-t az 500mA-es maximális teljesítmény biztonságosan használható. 6.Hagyományos hangjelzők. A központok rendelkeznek felügyelt hagyományos hangjelző kimenetekkel is. A kimenetek együttesen maximálisan 1,5A terhelésre lettek méretezve. A központokon (CF kimenet), (CF2000, CF1100, CF kimenet) külön felügyelt hangjelző kört lehet kialakítani, melyek páronként csoportba lettek összerendezve. (CF csoport), (CF2000, CF1100, CF csoport) A hangjelző köröknél használható még mind az impulzusos, mind a késleltetett üzemmód is, amennyiben ez szükséges. A hagyományos hangjelzők mennyisége jelentősen befolyásolja a központ áramfelvételét, melyet az akkumulátor méretezésénél mindig figyelembe kell venni. A hurokterhelés számláló táblázat ezeket az értékeket is automatikusan hozzárendeli az ügyfélhez. 7.Segéd kimenet A központon található 24V-os segédkimenet maximálisan 30mA-el terhelhető. Ez a kimenet nem felügyelt, ezért csak állandó táplálást igénylő berendezéseknél használjuk. (pl. MARDF6, hiba-relé illesztő egység) Amennyiben felügyelt kimenetre van szükségünk, használhatjuk az FPE kimenetet, mely szintén 30mA-el terhelhető maximálisan. A segédkimenetek terhelését mindig tartsuk a 30mA közelében, mert ennél nagyobb terhelés esetén már számolni kell az akkumulátorok kapacitásával, azokat ezeknek megfelelően méretezni kell. 23
