1 SZINTKAPCSOLÓK ÉS SZINTMÉRİK Radar VG Nagyfrekvenciás FMCW radar VF03 TDR vezetett hullám elvő Szintmérık TDR Ultrahangos VF7 Kompakt Jelfeldolgozóvezérlık Adók Feldolgozók Szoftvererek TDR vezetett hullám elvő, magas hımérséklet és nagy nyomás MICROFLEX-C, LR és LR vak sorozat Microflex PLC, Twinflex PLC, Miniflex LR, Multiflex PLC, Reflex 20 PLC RVT, RY*, RW*, Reflex LR, SBL, Webflex Vision System II., Tank Monitor TF Rezgı érzékelı, 316 rozsdamentes acél Szintkapcsolók Rezgı Kapacitiv Közelítés DP ME MD Rezgı érzékelı, gyémánt keresztmetszető, nagy teherbírású Kapacitív elvő szintkapcsolók, 316 rozsdamentes acél RF Admittancia érzékelık Mikrohullámú MWS Mikrohullámú adók és vevık Hycontrol katalógus Profilaxis Kft.

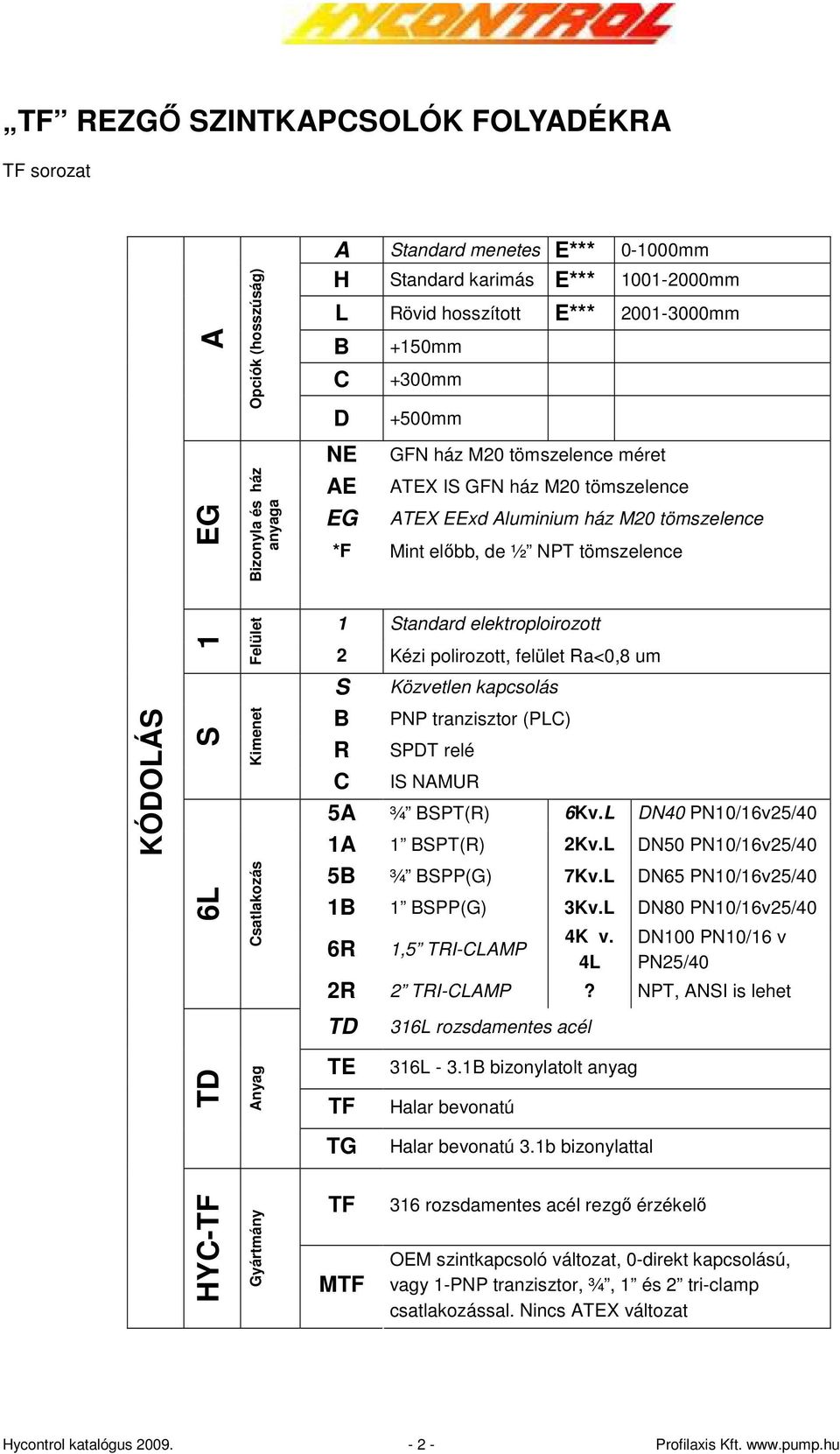

2 TF REZGİ SZINTKAPCSOLÓK FOLYADÉKRA TF sorozat A Opciók (hosszúság) A Standard menetes E*** mm H Standard karimás E*** mm L Rövid hosszított E*** mm B C D +150mm +300mm +500mm EG Bizonyla és ház anyaga NE AE EG GFN ház M20 tömszelence méret ATEX IS GFN ház M20 tömszelence ATEX EExd Aluminium ház M20 tömszelence *F Mint elıbb, de ½ NPT tömszelence KÓDOLÁS 6L S 1 Csatlakozás Kimenet Felület 1 Standard elektroploirozott 2 Kézi polirozott, felület Ra<0,8 um S Közvetlen kapcsolás B PNP tranzisztor (PLC) R SPDT relé C IS NAMUR 5A ¾ BSPT(R) 6Kv.L DN40 PN10/16v25/40 1A 1 BSPT(R) 2Kv.L DN50 PN10/16v25/40 5B ¾ BSPP(G) 7Kv.L DN65 PN10/16v25/40 1B 1 BSPP(G) 3Kv.L DN80 PN10/16v25/40 6R 1,5 TRI-CLAMP 4K v. 4L DN100 PN10/16 v PN25/40 2R 2 TRI-CLAMP? NPT, ANSI is lehet TD 316L rozsdamentes acél TD Anyag TE TF 316L - 3.1B bizonylatolt anyag Halar bevonatú TG Halar bevonatú 3.1b bizonylattal HYC-TF Gyártmány TF MTF 316 rozsdamentes acél rezgı érzékelı OEM szintkapcsoló változat, 0-direkt kapcsolású, vagy 1-PNP tranzisztor, ¾, 1 és 2 tri-clamp csatlakozással. Nincs ATEX változat Hycontrol katalógus Profilaxis Kft.

3 MTF REZGİ SZINTKAPCSOLÓ Az MTF sorozat a legegyszerőbb rezgıvillás szintkapcsoló, elsısorban folyadékokban ajánljuk használatát, mert a villák között a por letapadhat. Az MTF egyszerősége miatt OEM felhasználásra lett tervezve, de széleskörően alkalmazható ott, ahol az ár és méret fontos tényezı. A szintkapcsoló alapja egy 1300 Hz-en rezgı piezoelektromos kristály, mely kb. 130Hz ablakban érzékeli a csökkenést, ahogy folyadékba merül a villa. A házon lévı LED mutatja az állapotot, a kimenet BE esetén folyamatosan világít, Ki esetén másodpercenként villan, ezen kívül hibajelzéseket is ad. A kapcsolónak van mágneses ellenırzıpontja, melyhez egy mágnest tartva, megbizonyosodhatunk a mőködésérıl. A folyadékba nyúló rész 316L rozsdamentes acél. A kis mérete miatt már 50mm-es csıbe is beépíthetı. Két változatban készül relé MTF0 és PNP kapcsolású MTF1 lehet Beépítési ötletek: Mőszaki adatokat a TF sorozat végén foglaltuk össze. Hycontrol katalógus Profilaxis Kft.

4 TF REZGİ SZINTKAPCSOLÓ A TF rezgıvillás szintkapcsolók szinte minden folyadékban és tartályban vagy csıben alkalmasak a szint érzékelésre. Rendkívül széles a választék, a legkülönbözıbb csatlakozással, kialakítással, hosszban rendelhetık (ld. elıbb a kódrendszert. Beépítés: A beépítésnél ügyelni kell arra, hogy a folyadék szabadon, a szintnek megfelelıen mozogjon az érzékelı környezetében. Ragadós, nehezen folyó anyagokra (max cPs) ne használjuk! A villa mindig úgy álljon, hogy a folyadék szabadon kifolyjon a két érzékelı közül. Kijelzés - beállítások A védısapka lecsavarása után hozzáférhetı a sorkapocs és a kijelzı, valamint a beállítások kapcsolója. A kapcsolóval állítható, hogy szárazon vagy nedvesen legyen BEkapcsolt állapot, valamint ezzel állítható a kapcsolás késleltetését másodpercben. Folyamatos LED fény jelzi a kimenet BE, másodpercenkénti villogással Ki állapotát. Ha túl nagy áram, rövidzr vagy más elektromos hiba van a LED 4 mp-ként villog. Hycontrol katalógus Profilaxis Kft.

5 MŐSZAKI SPECIFIKÁCIÓ MTF és TF sorozat Megnevezés TF MTF Ház, védettség GFN üvegszálas nylon, aluminium 304 rozsdamentes acél, IP66 ötvözet Nedvesített rész 316L, lehet kézi polirozású vagy 316L rozsdamentes acél HALAR bevonatú, Növelt benyúlás Max. 3m Nincs Mőködési hımérséklet nedvesített C résznél Környezeti hımérséklet C (de 50 ha 150C elıbb) Nyomás -0,25 100bar (50 C) Folyadék fajsúly 0,6-2,0 Folyadék viszkozítás 0, cPs Kapcsolási pont vízben 13mm a végétıl (függ) és élétıl (vízsz.) Hiszterézis +/-1mm Késleltetés Állítható 0,3,1,3,10 és 30 sec Elektromos kimenet - Direkt kapcsolás VAC 50/60Hz és 24-60VDC - PNP 3 vez., 24-60VDC - Feszültségmentes kontaktus 5A MTF0: direkt kapcsolás VAC 50/60Hz MTF1: VDC - Fokozott biztonságú NAMUR ATEX ATEX II 1G D EExia IIC T5 ATEX II 1G D EExd IIC T5 - Hycontrol katalógus Profilaxis Kft.

6 REZGİ SZINTKAPCSOLÓK PORRA DP SOROZAT KÓDOLÁS 20 D 7 2 A Opciók (hosszúság) Töm-szelence Táp és kimente Csatlakozás Érzékelı típus C nagy hımérséklethez elválasztott elektronika Csak DP1,SHT, DP Lerakódás érzékeléssel (vízben) Csak DP1 09 DPDT relé Csak DP1,SHT 19 Külsı LED állapotjelzés Csak DP1,SHT 23 Elválasztott elektronika 2m kábel, standard hım. Csak DP600e 25 Nagy hımérséklető változat (150 C) Csak DP1, DP Nagy érzékenységő változat 30 g/l -10 g/l Csak DP1,SHT 31 Földszinti ellenırzési lehetıség (ground level test) Csak DP1,SHT D ATEX bizonylat porra Csak DP1 XXXX Hosszabbítás mm-ben Csak DP1,SHT 1 Egy tömszelence Csak DP1,SHT DP600 2 Két tömszelence Csak DP1,SHT, DP V AC/DC SPDT relé kimente (egy) Csak DP1,SHT, DP VDC PNP/NPN tranzisztor kimenet Csak DP1,SHT DP660 (100) D 1,5 DIN2999 mindegyik N 1,5 NPT mindegyik C 2 TRI-CLAMP DIN32626, csak DP130 lehet Csak DP1 20 Standard kialakítás Csak DP1,SHT 30 Hegesztett hosszabbítás max. 3m-ig (min 200mm) Csak DP1,SHT 40 Csavarozott hosszabbítás max. 4m-ig (min 330mm) Csak DP1,SHT 50 Flexibilis hosszabbítás max. 20m-ig (min 1000mm) Csak DP1 DP1* Gyémánt keresztmetszető, nagy teherbírású érzékelı DP1 Gyártmány SHT1* Nagy hımérsélető változat DP600 Rúd keresztmetszető, egyszerősített DP660 Rúd keresztmetszető, egyszerősített, OEM Hycontrol katalógus Profilaxis Kft.

7 DP SOROZAT A DP sorozatú DP120, DP140 és DP150 szintkapcsolók kiválóan alkalmasak szilárd anyagok, porok, granulátumok, pelyhek tartályokban való szintmérésére. A DP600 és DP660 egyszerősített kivitelő érzékelık. A DP1 sorozat új tervezésú, rendkívüli teherbírású, öntisztító, robosztus, de nagy érzékenységő mőszer. A gyémánt keresztmetszet lehetıvé teszi a rezgés következtében az öntisztítást. Ezeknél az érzékelıknél az egyik oszcilláló láb a másik belsejében van, így nem kell tartani attól, hogy a por a két villa között beregad (ld. folyadékos érzékelık).ez a rombusz kialakítás fúggıleges irányban rendkívül teherbíró, ugyanakkor vízszintes irányban nagy érzékenységő. Három kialakításban kapható, a standard DP120 általában oldalfalakba, a merev hosszabbítású DP140 jól használható felülrıl elhelyezve, a DP150-nél kábel választja el az érzékelıt a jelfeldolgozótól Az érzékelıket a reggeli pelyhektıl a cementig bárhol használhatjiuk. A DP1 szintkapcsolók érzékenysége olyan nagy, hogy 30 g/liter térfogatsúlyú anyagokra is alkalmazhatjuk (DP600-nál ez 100 g/liter). Az érzékelı 280Hz-en vibrál levegıben, ahogy az anyag eléri a végét a vibráció csökken, mely feszültségváltozást hoz létre. Az érzékelı csak a végén érzékeny, így a falnál lévı kisebb mértékú lerakódás nem befolyásolja mőködését. Felhasználási területek Tejpor Só Főszer Porított üveg Chips Liszt Magvak Múanyag granulátum Bab Sóder Dohány Agyagásvány Cukor Polisztirol por Öntödei homok Kaolin Kávébab Polisztiriol hab Főrészpor Cement Kávépor Korom Mészpor Víztelenített iszap Tea levél Állateledel Szén Pellet Hycontrol katalógus Profilaxis Kft.

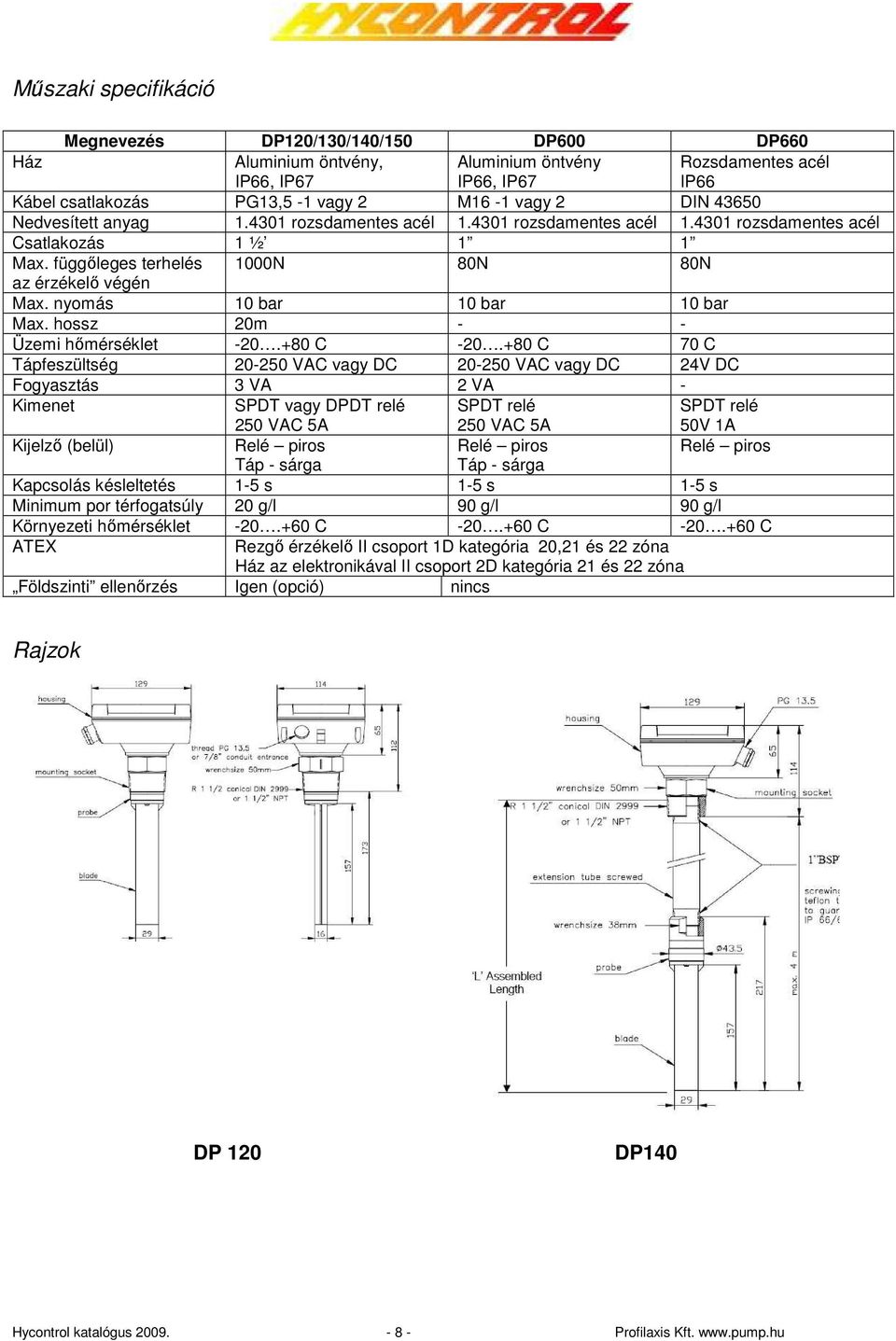

8 Mőszaki specifikáció Megnevezés DP120/130/140/150 DP600 DP660 Ház Aluminium öntvény, IP66, IP67 Aluminium öntvény IP66, IP67 Rozsdamentes acél IP66 Kábel csatlakozás PG13,5-1 vagy 2 M16-1 vagy 2 DIN Nedvesített anyag rozsdamentes acél rozsdamentes acél rozsdamentes acél Csatlakozás 1 ½ 1 1 Max. függıleges terhelés 1000N 80N 80N az érzékelı végén Max. nyomás 10 bar 10 bar 10 bar Max. hossz 20m - - Üzemi hımérséklet C C 70 C Tápfeszültség VAC vagy DC VAC vagy DC 24V DC Fogyasztás 3 VA 2 VA - Kimenet SPDT vagy DPDT relé 250 VAC 5A SPDT relé 250 VAC 5A SPDT relé 50V 1A Kijelzı (belül) Relé piros Relé piros Relé piros Táp - sárga Táp - sárga Kapcsolás késleltetés 1-5 s 1-5 s 1-5 s Minimum por térfogatsúly 20 g/l 90 g/l 90 g/l Környezeti hımérséklet C C C ATEX Rezgı érzékelı II csoport 1D kategória 20,21 és 22 zóna Ház az elektronikával II csoport 2D kategória 21 és 22 zóna Földszinti ellenırzés Igen (opció) nincs Rajzok DP 120 DP140 Hycontrol katalógus Profilaxis Kft.

9 DP600 DP660 Hycontrol katalógus Profilaxis Kft.

10 KAPACITÍV SZINTKAPCSOLÓK PORRA ÉS FOLYADÉKRA ME sorozat G Teszt G Földszinti ellenırzési lehetıség (ground level test) MD Ház MD Aluminium öntvény M20 tömszelence bemenettel 200 hosszabb ítás XXXX mm-ben kell megadni, tőrés +/-5mm KÓDOLÁS 80 S DQ csatlako zás Kimenet és tápfeszültség Csatlakozás? A B C D 1-2,5 BSP, 1,5-2 Tri-Clamp, DN40-DN100/Pn10- Pn40 karimás, valamint ANSI és NPT 110/220 VAC egy SPDT relé 24V DC egy SPDT relé 24V DC NPN kimenet 18VDC fokozott biztonságú (érdeklıdjön) Lmin mm Lmax mm Max. 'C 10 Standard Standard Magas hımérséklető Nagyon magas hımérséklet, csak karimás Standard karimás H Magas hı + korrózióálló karima PVDF karima H Magas hı + PVDF karima Elválasztott elektronika Kábel típusú érzékelı Tányér érzékelı (karimás) Antisztatikus érzékelı Antisztatikus + nagy hım ME Gyártmány ME 316 rozsdamentes acél kapacitív szintkapcsolók Hycontrol katalógus Profilaxis Kft.

11 ME KAPACITÍV SZINTKAPCSOLÓK ÁLTALÁNOS ISMERTETÉS A HYCONTROL kapacitív szintkapcsolói széles körben használhatók folyadékokra, szilárd anyagokra, iszapokra, granulátumokra, porokra, nagy hımérsékletekre és nyomásra, valamint korrózív környezetekbe egyaránt. Ezek az érzékelık függetlenek a fal anyagától, nincs szükség referencia elektródákra. Alkalmasak még rétegek érzéklelésére is, mint olaj a vízben, folyadék a hab alatt. Elvi hátránya ezeknek az érzékelıknek, hogy ha változó dielektrikus állandójú közeg vagy bevonat képzıdik az érzékelın, akkor nem kapcsol helyesen. Ezt figyelembe kell venni az alkalmazáskor. Javasoljuk, hogy ekkor lapozzon az RF admittancia mérıkhöz. 1 érzékelı 3. Földelési hüvely 5. ház 7. Ház o-győrő 9. Érzékenység állítás 2. Szigetelés 4. Csatlakozás 6. vezeték csatlakozás 8. áramkör kártya 10. fedél STANDARD SZINTKAPCSOLÓK Mőszaki adatok Jellemzı ME10 A/B/C ME11 A/B/C ME20 A/B/C Mőködési hımérséklet C C C Érzékelı anyaga 304 SS Szigetelı anyaga UPE Csatlakozás 1 BSP Érzékenység 10 pf, 20pF, 40pF Súly 1,9kg 2,4kg Ház anyaga, védettség Aluminium IP65 Tápfeszültség 110/220 VAC+/-10% vagy 24 VDC Késleltetés 0-6 sec Teljesítmény 2 watt Kontaktus kimenet 5A/240 VAC vagy 5A/30VDC, SPDT vagy NPN 100mA Hycontrol katalógus Profilaxis Kft.

12 Rajzok: ME10 A/B/C ME11 A/B/C ME20 A/B/C Nagy hımérsékletú változat MAGAS HİMÉRSÉKLETŐ ÉS KORRÓZIÓÁLLÓ SZINTKAPCSOLÓK Mőszaki adatok Jellemzı ME28 A/B/C Nagy hımérséklető ME30 A/B/C korrózióálló ME32 A/B/C korrózióálló Mőködési hımérséklet C C C Érzékelı anyaga 304 SS 304 SS PDFE bevonat Szigetelı anyaga kerámia UPE bevonat UPE Csatlakozás 2 (5kg/cm2 JIS karima SS) 11/2 (10kg/cm2 JIS karima UPE) 11/2 (10kg/cm2 JIS karima SS, PVDF alátét) Érzékenység 10 pf, 20pF 10 pf 10 pf, 20pF Súly 6,5kg 2kg Hossztól függ Ház anyaga, védettség Aluminium IP65 Tápfeszültség 110/220 VAC+/-10% vagy 24 VDC Késleltetés 0-6 sec Teljesítmény 2 watt Kontaktus kimenet 5A/240 VAC vagy 5A/30VDC, SPDT vagy NPN 100mA Hycontrol katalógus Profilaxis Kft.

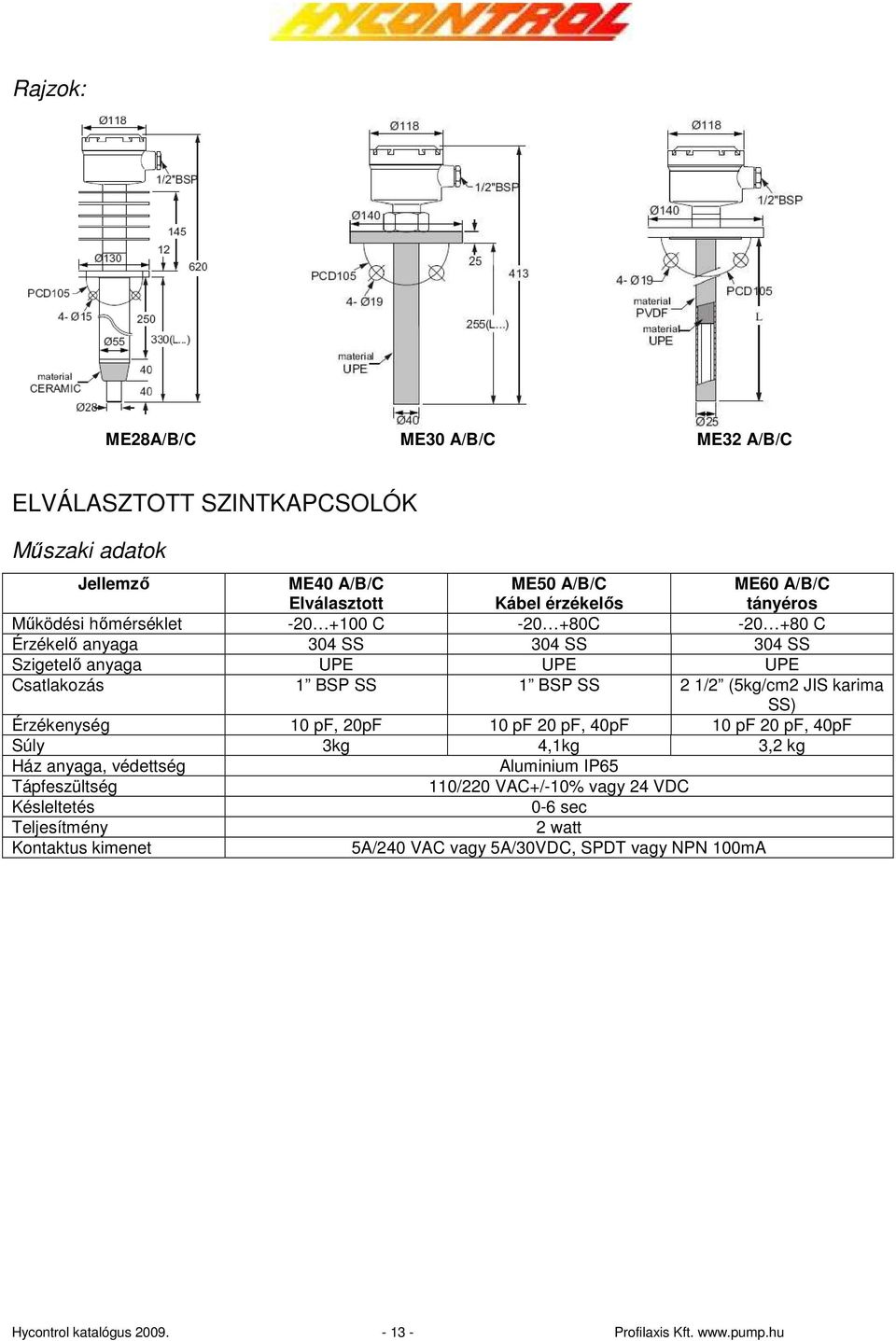

13 Rajzok: ME28A/B/C ME30 A/B/C ME32 A/B/C ELVÁLASZTOTT SZINTKAPCSOLÓK Mőszaki adatok Jellemzı ME40 A/B/C Elválasztott ME50 A/B/C Kábel érzékelıs ME60 A/B/C tányéros Mőködési hımérséklet C C C Érzékelı anyaga 304 SS 304 SS 304 SS Szigetelı anyaga UPE UPE UPE Csatlakozás 1 BSP SS 1 BSP SS 2 1/2 (5kg/cm2 JIS karima SS) Érzékenység 10 pf, 20pF 10 pf 20 pf, 40pF 10 pf 20 pf, 40pF Súly 3kg 4,1kg 3,2 kg Ház anyaga, védettség Aluminium IP65 Tápfeszültség 110/220 VAC+/-10% vagy 24 VDC Késleltetés 0-6 sec Teljesítmény 2 watt Kontaktus kimenet 5A/240 VAC vagy 5A/30VDC, SPDT vagy NPN 100mA Hycontrol katalógus Profilaxis Kft.

14 Rajzok: ME40A/B/C ME50 A/B/C ME60 A/B/C FOKOZOTT BIZTONSÁGÚ SZINTKAPCSOLÓK Bekötés Robbanás veszélyes tér Védett tér Mőszaki adatok Jellemzı ME70D Standard EX-75U -val ME72D EX-75U val, nagy hımérséklető ME75D Kábel érzékelıs EX-75U - val Mőködési hımérséklet C C C Érzékelı anyaga 304/316 SS 304/316 SS 304/316 SS Szigetelı anyaga PTFE vagy UPE PTFE vagy UPE PTFE vagy UPE Csatlakozás 1 BSP SS 1 BSP SS 1 BSP SS Érzékenység 10 pf, 20pF, 40pF 10 pf, 20pF, 40pF 10 pf, 20pF, 40pF Súly 1,9 kg 2,4 kg 4,1 kg Ház anyaga, védettség Aluminium IP65 Hycontrol katalógus Profilaxis Kft.

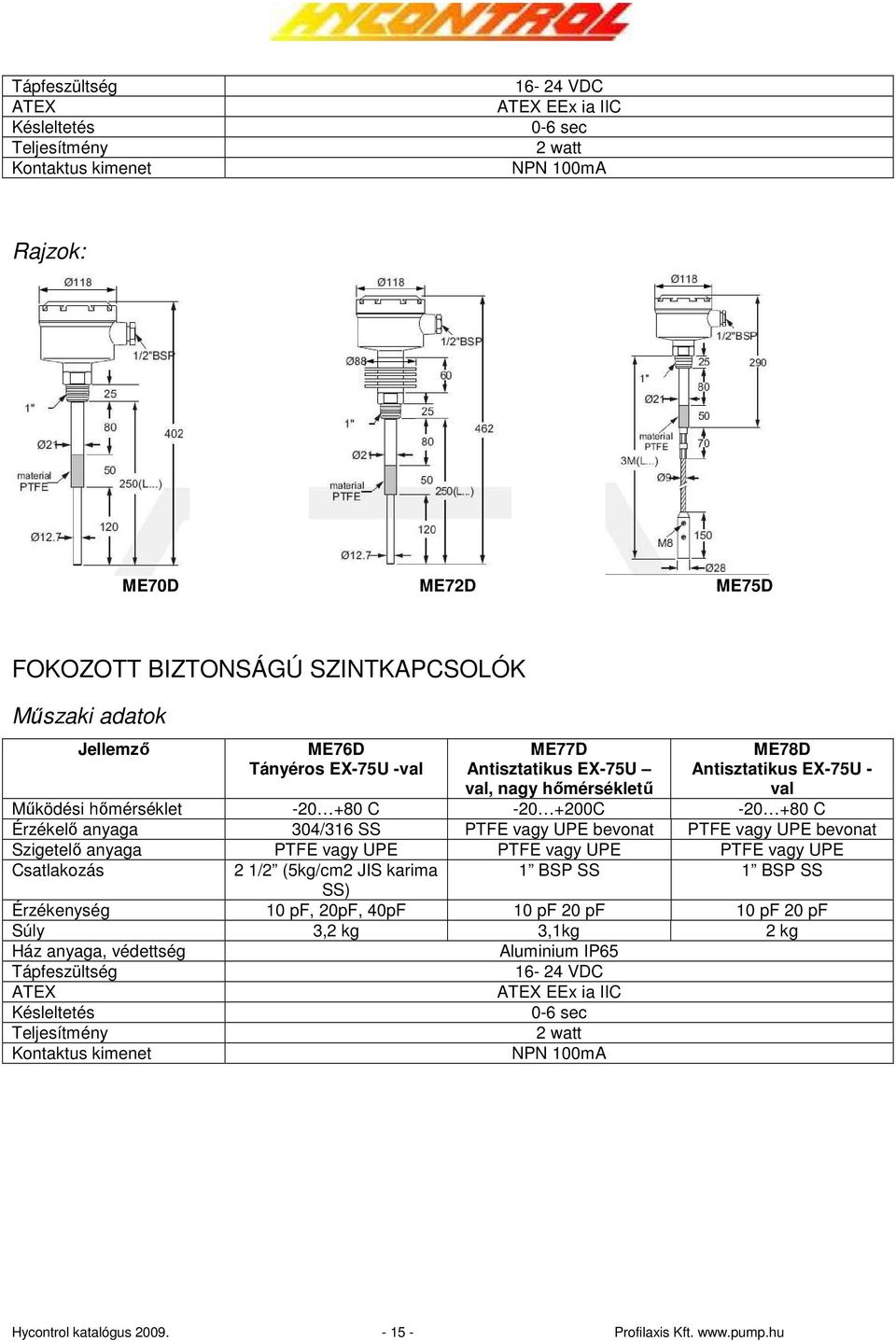

15 Tápfeszültség ATEX Késleltetés Teljesítmény Kontaktus kimenet VDC ATEX EEx ia IIC 0-6 sec 2 watt NPN 100mA Rajzok: ME70D ME72D ME75D FOKOZOTT BIZTONSÁGÚ SZINTKAPCSOLÓK Mőszaki adatok Jellemzı ME76D Tányéros EX-75U -val ME77D Antisztatikus EX-75U val, nagy hımérséklető ME78D Antisztatikus EX-75U - val Mőködési hımérséklet C C C Érzékelı anyaga 304/316 SS PTFE vagy UPE bevonat PTFE vagy UPE bevonat Szigetelı anyaga PTFE vagy UPE PTFE vagy UPE PTFE vagy UPE Csatlakozás 2 1/2 (5kg/cm2 JIS karima 1 BSP SS 1 BSP SS SS) Érzékenység 10 pf, 20pF, 40pF 10 pf 20 pf 10 pf 20 pf Súly 3,2 kg 3,1kg 2 kg Ház anyaga, védettség Aluminium IP65 Tápfeszültség VDC ATEX ATEX EEx ia IIC Késleltetés 0-6 sec Teljesítmény 2 watt Kontaktus kimenet NPN 100mA Hycontrol katalógus Profilaxis Kft.

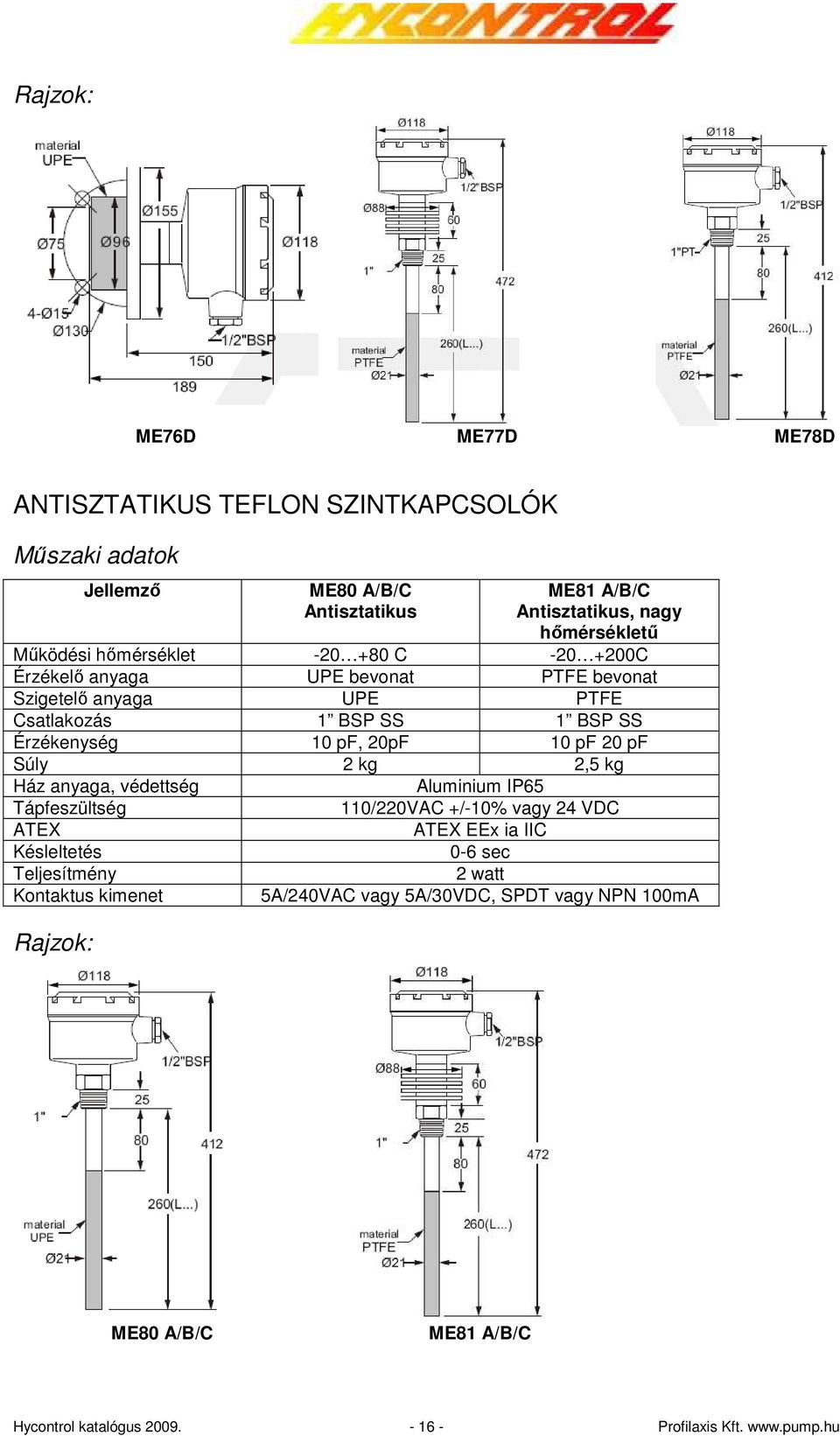

16 Rajzok: ME76D ME77D ME78D ANTISZTATIKUS TEFLON SZINTKAPCSOLÓK Mőszaki adatok Jellemzı ME80 A/B/C Antisztatikus ME81 A/B/C Antisztatikus, nagy hımérséklető Mőködési hımérséklet C C Érzékelı anyaga UPE bevonat PTFE bevonat Szigetelı anyaga UPE PTFE Csatlakozás 1 BSP SS 1 BSP SS Érzékenység 10 pf, 20pF 10 pf 20 pf Súly 2 kg 2,5 kg Ház anyaga, védettség Tápfeszültség ATEX Késleltetés Teljesítmény Kontaktus kimenet Rajzok: Aluminium IP65 110/220VAC +/-10% vagy 24 VDC ATEX EEx ia IIC 0-6 sec 2 watt 5A/240VAC vagy 5A/30VDC, SPDT vagy NPN 100mA ME80 A/B/C ME81 A/B/C Hycontrol katalógus Profilaxis Kft.

17 RF ADMITTANCIA SZINTKAPCSOLÓK PORRA ÉS FOLYADÉKRA ME sorozat G Teszt G Földszinti ellenırzési lehetıség (ground level test) 200 hosszabb ítás XXXX Érzékelı hossz mm-ben kell megadni, tőrés +/-5mm DQ csatlako zás? 1-2,5 BSP, 1,5-2 Tri-Clamp, DN40-DN100/Pn10- Pn40 karimás, valamint ANSI és NPT S Kimenet és tápfeszültség A 110/220 VAC egy SPDT relé KÓDOLÁS 80 Csatlakozás Lmin mm Lmax mm Max. 'C 10 Standard L referencia érzékelı x+y mm Magas hımérséklető Nagyon magas hımérséklet, csak karimás Elválasztott elektronika Kábel típusú érzékelı Mini érzékelı MD Gyártmány MD 316 rozsdamentes acél RF Admittancia szintkapcsolók (-40 C-tıl), aluminium ház, M20 kábel tömszelence Hycontrol katalógus Profilaxis Kft.

18 RF ADMITTANCIA SZINTKAPCSOLÓK ÁLTALÁNOS ISMERTETÉS A HYCONTROL RF Admittancia szintkapcsolói alapelve, hogy az érzékelıtıl rádió frekvenciás impulzus halad a föld felé, mely általában lehet a tartály fala is. E két hely között a folyadék mennyisége befolyásolja, hogy mennyi energia kerül át. Ez a nagyon kis mennyiségő energia mozgás egy sokszor ismételhetı mérést tesz lehetıvé a szintek (levegı/folyadék vagy folyadék/folyadék) érzékelésére. Az RF Admittancia elve teljesen hasonló a kapacitív szintérzékelıkéhez, de ezek még két fontos áramkörrel vannak kiegészítve. Az oszcillátor tároló és szaggató áramkörei lehetıvé teszik a független mérését a kapacitásnak és az ellenállásnak. Mivel mindkét esetben a bevonat vagy lerakódás hatása, a fizikai törvények alapján, azonos nagyságú, így ez a hiba kiejthetı és nem fogja befolyásolni a mérést. Az RF Admittancia mérés tekinthetı a kapacitív elvő mérések következı generációjának. Nagy elınye, hogy szélsıséges hımérsékleti és nyomástartományokban használható, nincsenek mozgó alkatrészek. Hátrányának tekinthetı, hogy a folyadékba benyúlik, a granulátumok mérésénél más tényezıket, mint pára, érzékelı helye is fontos figyelembe venni. A szigetelı és változó dielektromos állandójú anyagoknál, csak akkor lehet jól mérni, ha az anyag homogén. Ekkor lehet alkalmazni egy dielektromos állandót mérı referencia érzékelıt, mellyel kompenzálni lehet a mérést. Nem befolyásolja a mérést a lerakódást STANDARD SZINTKAPCSOLÓK Mőszaki adatok Jellemzı MD11 standard MD12 standard L tip. MD20 magas hımérsékletre MD1280 magas hımérsékletre Mőködési hımérséklet C C C Környezeti hımérséklet C C C Érzékelı anyaga 304 SS vagy 316 SS. Szigetelı anyaga PTFE vagy PFA PTFE vagy PFA kerámia Hycontrol katalógus Profilaxis Kft.

19 Csatlakozás ¾ BSP 1 BSP 1 ¼ BSP Érzékenység 0,3 pf 0,3 pf 0,3 pf Súly 1,7kg 3,5kg 4,2kg Ház anyaga, védettség Aluminium IP65 Tápfeszültség 110/220 VAC+/-10% 50/60Hz Késleltetés 0-90s Teljesítmény 3-5watt Kontaktus kimenet 5A/250 VAC DPDT Hiba jelzés Magas vagy alacsony választható Mőködési nyomás 20 kg/cm2 Rajzok: MD11 és MD12 (L) MD20 MD1280 SPECIÁLIS SZINTKAPCSOLÓK Mőszaki adatok Jellemzı MD49 elválasztott MD50 kábel típusú MD60 mini Mőködési hımérséklet C, max.550 C C C Környezeti hımérséklet C C C Érzékelı anyaga 304 SS vagy 316 SS. Szigetelı anyaga PTFE vagy PFA PTFE vagy PFA kerámia Csatlakozás ¾ BSP 3/4 BSP 3/4 BSP Érzékenység 0,3 pf 0,3 pf 0,3 pf Súly Kábeltıl függ Ház anyaga, védettség SS és Aluminium IP65 Aluminium IP65 Tápfeszültség 110/220 VAC+/-10% 50/60Hz Késleltetés 0-90s Teljesítmény 2,3 watt Kontaktus kimenet 5A/250 VAC DPDT Hiba jelzés Magas vagy alacsony választható Mőködési nyomás 20 kg/cm2 Hycontrol katalógus Profilaxis Kft.

20 Rajzok: MD49 MD50 MD60 HIBA JELZÉS, BEKÖTÉS Az RF Admittancia érzékelı tud vész jelzést is adni, ha valamilyen hibát (pld. tápfeszültség hiány) észlel a mőködésében. Ez állítható módon lehet magas (FSH = High fail safe) vagy alacsony (FSL = Low fail safe) szintő, az alábbi táblázat mutatja e két lehetıséget. FSH (magas) Állapot Érzékelı az anyagban Érzékelı szabadon Signal fény Világít Nem világít Relé Nincs feszültség alatt Feszültség alatt NC kimenet Zárt Nyitott NO kimenet Nyitott Zárt FSL (alacsony) Állapot Érzékelı az anyagban Érzékelı szabadon Signal fény Világít Nem világít Relé Feszültség alatt Nincs feszültség alatt NC kimenet Nyitott Zárt NO kimenet Zárt Nyitott A fölldszinti ellenırzés a TEST kimeneten keresztül. Feszültségmentes kontaktus (nyomógomb) segítségével elenırízhetı távolról a mőködése az érzékelınek Hycontrol katalógus Profilaxis Kft.

21 MWS MIKROHULLÁMÚ ADÓ-VEVİK MWS sorozat AK külön rendelés HYC-MWS elıtaggal AK4867 adapterek AK4867 DN50 PN6 rozsdamentes acél AK4885 DN50 PN6 szénacél karima AK mm PP inzert AK mm PTFE inzert X csatlako zás X HT Nincs opcuó 145mm hőtı hosszabbítás 180C 24V Kimenet és tápfeszültség /220 VAC egy SPDT relé 24V 24VDC egy SPDT relé kimenet STSR Adó és vevı (párban) KÓDOLÁS STR Adó/vevı ST2 SR2 DP3 Csak adó Csak vevı Doppler flow switch HYC-MWS Gyártmány MWS Mikrohullámú kapcsoló, IP65, Aluminium ház, M20 tömszelence, 1 G csatlakozás Hycontrol katalógus Profilaxis Kft.

22 MWS MIKROHULLÁMÚ ADÓ-VEVİK Ezek a mikrohullámú kapcsolók egy egyszerő, kontaktus nélküli, a közeggel nem érintkezı kapcsolók, melyeket folyadékra és porokra is lehet alkalmazni. A mérés egy adóból és egy vevıbıl áll, melyek max. 40 m-re lehetnek és egymás felé kell nézniük. A mőködés közben az adó folyamatos alacsony energiájú mikrohullámot bocsát ki a vevı felé. A kimeneti relé az akadály jelenlététıl függıen kapcsol. A kapcsoló a vevıbe kerülı mikrohullámú energia mennyiségétıl függıen, állítható módon kapcsol, azaz az érzékenység állítható.tipikus alkalmazás a tömegáram (átfolyás) jelenléte vagy hiányának mérése, a visszatorlódás ellenırzése, gépjármúvek behajtásának regisztrálása, sorompó, lelzés múködtetése Elınyök A mérési elv elınye, hogy az adó illetve vevı ablakok mögött lehet, melynek anyag Teflon, PP. A mikrohullám áthatol szennyezıdéseken, lerakódásokon és érzéketlen a por vagy gız jelenlété iránt. Könnyő felszerelés, nincs szükség az adó-vevık pontos vonalba állításra. A fogadott hullám erısségét 15 LED mutatja. Biztonságos, nem igényel különleges óvó rendszabályokat a telepítése. Az energia szintje minden ipari szabvány alatt marad. Sok rendszerben a diódás detektálást használták, ez a rendszer a korszerúbb Heterodyne érzékelésen alapul, melynél a kimenet arányos a a fogadott energiával Felhasználási ötletek Tölcsér eltömıdés ellenırzés Ciklon szintkapcsolók Teherautó irányítás Tartály szintkapcsolók Relé On/OFF Fogadott energiaszint Állítható relé alapérték Blokkolás érzékelés Érzékenység állítás Relé késleltetés Vibrált mérési hely, rögzített érzékelı Hycontrol katalógus Profilaxis Kft.

23 Mőszaki adatok Jellemzı Modell szám Mőködési hımérséklet Környezeti hımérséklet Mérési határ Frekvencia, energia Sugár szög Érzékenység Súly Ház anyaga, védettség Tápfeszültség Késleltetés Teljesítmény Kontaktus kimenet Állítható késleltetés Mőködési nyomás Adó: HYC-MWS-ST-2-24V Vevı: HYC-MWS-SR-2-24V C C 40m telepítéstıl függ Kb. 24 GHz, kevesebb mint 100mWatt 20 fok 1-15 LED fényjelzéssel 1-1kg IP65 24 VDC+/-10% (adó és vevı) Adó bekapcsolástól 50msec, vevı, 5sec Adó: 1watt, 42mA, vevı 83 ma 1 SPDT relé 30VDC, 2A 0,1-10 sec 5 bar (folyamatos max.) Adó és vevı: Beépítések Standard 1 BSPP csatlakozás, nem koptató környezetbe Karimás 1 BSPP, karimás fogadó hellyel és teflon ablakkal. A teflon ablak szöge, csak kis mértékben befolyásolja a mérést Karimás csatlakozás PP/Teflon dugóval, mely szinel a fallal és a karima rögzíti Hycontrol katalógus Profilaxis Kft.

24 ULTRAHANGOS SZINTMÉRİK ÁLTALÁNOS ISMERTETÉS Az ultrahangos szintmérık a legelterjedtebb, könnyen használható folyamatos szintmérık. Mielıtt azonban ezeket alkalmaznánk, ne felejtsük el, hogy a hang terjedését mi befolyásolja, mi okozhat hibát a mérésünkben -hımérséklet -páratartalom -nyomás -pára -gız -por Ha nincs hımérséklet kompenzáció, akkor C-ként 0,17% a hiba. A különbözı gázokban más a hang terjedési sebessége pld. levegıben 20 C-on 344m/s, széndioxidban 0 C-on 260 m/s, héliumban 970 m/s, 134 C-os gızben 494m/s. BEÉPÍTÉS Ha jól választottunk érzékelıt a beépítésre is ügyelnünk kell. Kerülni kell a hanghullám útjába kerülı éles sarkokat, akadályokat. Az adónak merılegesnek kell lenni a mérendı anyag felszínéhez és úgy kell elhelyezni, hogy fals visszaverıdı hullámok minél kevésbé érjék. A mérendı felületre merılegesen kell beépíteni Ne legyen akadály a sugár utjában Kerüljük a lyukon keresztüli mérést Ne legyen éles széle a vezetıcsınek VISSZHANG ELEMZÉS A HYCONTROL készülékekben egyedüli kombinációt alkalmaznak a valós hullámok biztos felismeréséhez: PWT (Pulse Window Technology) impulzus ablak AGC (Automatic Gain Control) automatikus erısítés Hycontrol katalógus Profilaxis Kft.

25 Mérési ablak Erısítés ablak Visszhang Idı Visszhang idı Fals echo Erısítés ablak Visszhang Visszhang idı idı PWT Impulzus ablak AGC Automatikus erısítés ablak Hycontrol katalógus Profilaxis Kft.

26 KOMPAKT ULTRAHANGOS SZINTMÉRİK MICROFLEX SOROZAT MICROFLEX LR kompakt modellek: egyéb M M- ATEX Exm tanúsítvány C- IP68 elektromos csatlakozás 6m kábellel kommunikáció W-MODBUS, H-Hart, S-2 relé, A-4-20mA 4 Karima anyag 4 4-PP, 6-Teflon, 7- szénszálas, 8-poliuretán KÓDOLÁS 04 FD 4 S 20 B MI2 Csatlakozás mérete Csatlakozás Ház anyaga Felület anyaga Méré si sáv Tápfesz. Modell 02 2 menetes csak 30KHz 04 4 karima, standard 20kHz karima, standard 100és 5 khz 06-6, 08-8, Z-speciális, XX-nincs FD DIN karima SB BSP Csak 30kHz FA-ANSI, FJ-JSI, SN-NPT 4 Polipropilén, 21,10 és 5kHz standard 6 Teflon, 30kHz standard S T 15-50kHz Teflon, 5 és 10 khz Polyolfin Nedves környezet, teflon, 30KHz standard 10 30kHz, max. 10m 40 10kHz, max. 40m 20 20kHz, max. 20m 60 5kHz, max. 60m B 24VDC Csak MI2 és MI3 U VAC/24VDC Csak MI3 A 9-24VDC Csak vak MS MI2 2 vezetékes 4-20mA kijelzıvel, relé nélkül MI3 2,3 és 4 vezetékes 4-20mA kijelzıvel, 2 relé MSA MSB MSC MSD Vak, 2 vezetékes 4-20mA, PC kommunikációval (4+1 ér) Vak, 2 vezetékes 4-20mA, 1 relé és PC kommunikációval (8+1 ér) Vak MODBUS és 1 relé (6+1ér) Vak MODBUS (4+1ér) MICROFLEX-C kompakt modellek: C Gyártmán y - 2 vezetékes 4-20mA, 24VDC, 2 BSP, 8m mérés ER Ua., mint C + 2relé, HART, 10m mérés IS Ua., mint C + ATEX EExia, 24VDC, HART, 10m Hycontrol katalógus Profilaxis Kft.

27 KOMPAKT ULTRAHANGOS SZINTMÉRİK MICROFLEX SOROZAT Egyszerő kompakt készülékek, beépített LCD kijelzıvel, három funkciógombbal. A Microflec-C valószínüleg a piac legegyszerőbb készüléke, csak 8 paramétert kell beállítani a kalibrációkor, de ugyanakkor széleskörben alkalmazható a 8m-es (10m az ER és IS változatnál) tartományon belül. Általában a huroktáplált készülékek lassan válaszolnak a szintváltozásra, a Microflex-C azonban jelvesztés nélkül 10m/perc változást is követ. A PVDF anyagú jeladó-vevı miatt ideális korrozív lörnyezetben is. Két ponton(szinten) beállítható, hogy azt ott lévı akadályról visszaverıdı hullámokat ne vegye figyelembe a mérésnél. Az ER és IS változat a megnövelt hatótávolság mellett HART protokollal is rendelkezik, az IS model ATEX rb. kivitelő. Az LR sorozat MI-integrált kijezıs és MS- vak modellje 60m-ig képes mérni a legnehezebb környezetben is, ahol ultrahangos mérık még alkalmazhatók. Az LR sorozat különbözı változatai minden igényt kielégítenek (ld. elızı táblázat). Kommunikációs képességük segítségével bármely rendszerben elérhetık, programozhatók. Max. 32 Microflex LR szintmérıt lehet hálózatba szervezni MODBUS vagy a Hycontrol Vision System II. segítségével, mely által igen jelentıs kábelezést takaríthatunk meg. Ez a rendszer 256 mőszerig bıvíthetı. Az LR sorozat MS változata a legalacsonyabb fogyasztású készüléke -2mA teljes terheléskor- kiválóan alkalmazható kiesı helyeken (folyók, túlfolyók stb.), általában adatgyőjtı vagy egyéb telemetriás rendszerekben. MICROFLEX - C Hycontrol katalógus Profilaxis Kft.

28 MICROFLEX LR: ÖSSZEFOGLALÓ MŐSZAKI ADATOK (egy sorozaton belül számos változat lehetséges, ld. kódolás) Megnevezés MICROFLEX C MICROFLEX LR MICROFLEX LR VAK Mérési sáv 0,3-8m 0,3..60m 0,3..60m Felbontás Jobb, mint 1mm 1mm 0 20m 4mm 20-40m 1mm 0 20m 4mm 20-40m Pontosság +/-3mm +/-0,25% max. sáv +/-0,25% max. sáv Mőködési hımérséklet C C C Max. nyomás 3 bar (20 C) 2 bar 2 bar Sugár szög 6 fok (3dB) többféle többféle Frekvencia 50 khz ld. kód ld. kód Jel kimenet 4-20mA (750 Ohm) 4-20mA (750 Ohm ill mA (750 Ohm) Ohm belsı táp) Tápfeszültség 12-30VDC huroktáplált 2 vezetékes huroktáplált vagy 2,3, 4 vezetékes VAC, 12-30VDC passzív 10-25VDC Kijelzı 2 sor 8 digit, LCD Nincs vak Ház és védettség Üvegszálas Nylon, IP67 IP67 IP67 Kábel bemenet 2*M20*1,5 M16 Csatlakozás 2 BSPT ld. kód 2 menet, karima Max. kábelhossz 3000m 500m 500m Akadály tanulás Kettıs pont Igen Igen Súly 850g 2-15kg adótól függ Relé Opció 2 relé SPDT 0,5A 240VAC SPDT 0,5A 240VAC Kommunikáció ER és IS model HART Modbus Multi-drop 32 készülékig Vision system II Hycontrol GSM link GSM/CDMA csatl. Bizonylatok, ATEX IS model ATEX EExia ATEX EExm Zone 1 és 2 folyadék és gáz MI3: ATEX DIP Zone 20, 21 és 22 porokra Modbus Multi-drop 32 készülékig Vision system II Hycontrol GSM link ATEX EExm Zone 1 és 2 folyadék és gáz ATEX DIP Zone 20, 21 és 22 porokra Hycontrol katalógus Profilaxis Kft.

29 ULTRAHANGOS RENDSZEREK JELADÓK ÉS JELFELDOLGOZÓK ELVÁLASZTOTT RENDSZEREK JELFELDOLGOZÓ-VEZÉRLİ mőszerek KÓDOLÁS CS01 MONITOR MICROFLEX PLC TWINFLEX PLC DC TWINFLEX PLC AC/DC MINIFLEX LR MULTIFLEX PLC REFLEX 20 PLC SONARFLEX JELADÓK: F3 T15 Csatlakozás Kompen -zálás F3 F4 F80 F100 V15 T15 RY RW 0,12watt kis fogyasztás, 0-2,5V kimenet, 6m Fali, 2 vez., 24 VDC huroktáplált, 6m Kétcsatornás, fali, 24 VDC, 6m Kétcsatornás, fali, 110/230 VAC és 24 VDC, 6m Fali, 3 relé, analóg kimente, RS485, 10m Fali v. panel, 5 relé, analóg és soros kimenet, 15m Fali v. panel, 5 relé, analóg és soros kimenet, 50m Vízalatti iszapszint mérés 3 ANSI karima 4 ANSI karima DN80 karima DN100 karima Nincs hımérséklet kompenzálás Hımérséklet kompenzálással Nem korrózív környezetbe Korrózív környezetbe RY Gyártmány RVT Reflex LR. RVT10 30kHz-10m max, RVT20 0kHz- 20m, RVT40 10kHz-40m, RVT60 5kHz-60m Más a kódrendszere! RZ, RX adók gyártása megszünt, helyettük RY és RW Hycontrol katalógus Profilaxis Kft.

30 Minden jelfeldolgozóhoz szükséges jeladó. Az alábbi táblázat tartalmazza a jeladók maximális hatósávját és az alkalmazható jelfeldolgozókat. Ahol két oszlop van, ott az elsı vonatkozik a szilárd anyagra, a második a folyadékra. Ahol egy oszlop van, azt csak folyadékra lehet alkalmazni 50m LIQUIDS SOLIDS 50m 40m 30m THE STATED RANGES FOR SOLID APPLICATIONS ARE ONLY A GUIDE. IT WILL DEPEND ON HOW GOOD OR HOW POOR A REFLECTIVE SURFACE THE PRODUCT HAS AND ITS ABILITY TO ABSORB ULTRASOUND BEFORE A MAXIMUM RANGE FOR THAT PRODUCT CAN BE DETERMINED. IF IN ANY DOUBT CONSULT HYCONTROL. 30m 35m 20m 20m 20m 10m 6m 15m 13m 10m 10m 10m 8M 8m MULTIFLEX TWINFLEX REFLEX TWINFLEX & LIQUIFLEX REFLEX LIQUIFLEX MULTIFLEX & REFLEX MICROFLEX,TWINFLEX & MINIFLEX MULTIFLEX & REFLEX Figyelem! Változások: az RZ és RX adókat felváltotta az RY és RW, a Reflex LR az RVT adót használja! Összehasonlító táblázat RZV15 RZV15 RZV15T3 RXV15 RXV15 RXV15T3 RXV15P RXM19 RXM19ER BODY FACE FREQ BEAM RANGE RANGE TEMP HAZ IP WEIGHT MOUNTING MATERIALMATERIAL Khz ANGLE LIQUIDS SOLIDS RANGE C AREA RATING Kgs RZV15 XENOY U/THANE X -40 ~ +90 EExmIIT M20 RZT15 " " " " " X '-40 ~ +90 EExmIIT M20 RXV15 " " " " 15 8 '-40 ~ +90 EExmIIT M20 RXT15 " " " " " 8 '-40 ~ +90 EExmIIT M20 RXV15T* " PTFE " " " 6 '-40 ~ +90 EExmIIT FLANGE RXV15P " P/ETHY'N " " '-40 ~ +90 EExmIIT M20 RXT15P " " " " '-40 ~ +90 EExmIIT M20 RXM19 P/PROP " ~ +60 NO M20 RXM19ER P/PROP " ~ +60 NO M32 Hycontrol katalógus Profilaxis Kft.

31 CS01 MONITOR ÉS MICROFLEX PLC PROGRAMOZHATÓ SZINTMÉRİ Mindkét rendszer azonos, csak a jelkimenet a CS01 monitornál 0-2,5V, a Microflex PLCnél 4-20 ma Jelfeldolgozó Jeladó beépítése Így ne építse be a jeladót! Mindkettı egyszerú, elválasztott szintvagy távolságmérı. Beállítható a felsı, mérésbe nem bevont üres sáv, a teljes mélység, valamint a mérési sáv. A mérési sávval arányos a kimenet. A programozás 5 gombbal (Mode, Enter, nyilak) történik. A jeladó 10 fokos (3dB) sugárában ne legyen a mérést veszélyeztetı akadály, befolyás, létra. Maximális mérési távolság 6m. Kijelzı 4 digit 12mm LCD + LED (visszhang) Tápfeszültség: VDC két vezetékes, huroktáplált, vagy DC tápegységrıl táplálható. Jeladó 10m kábellel rendelkezik, de 100m-ig toldható pld. Beldon 9207 kábellel. Hycontrol katalógus Profilaxis Kft.

32 TWINFLEX AC ÉS DC KÉT CSATORNÁS SZINTMÉRİ A TWINFLEX AC tápfeszültsége 110/230 VAC vagy 21,6-30,0 VDC, a TWINFLEX DC csak 21,6-30 VDC lehet. Ez a legyegyszerúbb két csatornás távadó. IP65 a mőszer és IP68 az adók védettsége. Az adók ATEX Zóna 1és 2 robbanásveszélyes területen is alkalmazhatók. Az RZ adók 6m, az RX adók 10m-ig használhatók. Hycontrol katalógus Profilaxis Kft.

33 MINIFLEX LR ÉS MULTIFLEX PLC FOLYADÉKRA VAGY PORRA, ÁTEMELİAKNÁK SZIVATTYÚ VEZÉRLÉSÉRE, NYITOTT CSATORNÁK VÍZHOZAM MÉRÉSÉRE A Miniflex és Multiflex rendszer hasonló funkciójú, a Multiflex több lehetıséget szolgáltat. A [ ] között a Multiflexre vonatkozó különbségeket mutatjuk. Fıbb jellemzık, lehetıségek Szint-távolság-térfogat mérés A 10méteres [15m ] mérési sáv kis tartályok és nagy medencék mérésére is alkalmassá teszi. A kijelzés beállítható literben, gallonban, tonnában, m3-ben vagy %-ban. A kimeneti alarm és vezérlı relék egyszerően programozhatók. A kétsoros kijelzı lehetıvé teszi, hogy a folyadékkal telt és szabad térfogatot is megjelenítse vagy nyíltfelszínú csatornáknál a pillanatnyi és összegzett átfolyást. Vízhozam mérés csatornákban A mőszer feldolgozó programja a BS3680 (Brit szabvány) és 10 Parshall csatorna adatait is tartalmazza, a pillanatnyi, összegzett átfolyás és magasságkülönbség adatokat jelzi ki. Egyedi csatornáknál 24 pontos lineralizáció állítható be Szivattyú vezérlés Teljes átemelıakna üzemeltetés max 3 szivattyúval - üzemi-tartalék választás - szivattyú csere üzemidı alapján - hosszú ideig állt szivattyú próbajáratása - változó megállási szintek a kirakódás csökkentésére - idınkénti leszívás az iszap eltávolítására - szivattyúnkénti indulás és üzemidı számlálás - átprogramozás nélkül kivehetı karbantartásra bármelyik szivattyú Szintkülönbség mérés-vezérlés Két adó csatlakoztatásával szintkülönbség mérés (pld. rácsok tisztítása, elzáró falak, szerelvények ellenırzése) Riasztások A három relé kimenettel [5 relé] széleskörú lehetıség van különbözı tartály felügyeletekre. Alsó és felsı riasztások, anyagrendelés figyelmeztetés. Vezérlı Adó RY és RW Hycontrol katalógus Profilaxis Kft.

34 Mőszaki adatok Megnevezés MINIFLEX LR Mérési sáv 0,3-10m Felbontás 2mm vagy 0,1%-a az analóg jelnek Pontosság +/-0,25% a teljes mérési sávra, állandó 20 C mellett Mőködési hımérséklet C, adó: C ATEX esetén +60 C Programozhatóság Szint, távolság, térfogat, vízhozam, szintkülönbség Sugár szög 12 fok Frekvencia 41,5 khz Analóg jel kimenet 750 Ohm, AC esetén optocsatolt és 16bit áramkör védelemmel, 24VDC esetén nem elválasztott Relé kimenet 3 multifunkcionális SPDT relé 8A/250VAC/30VDC Tápfeszültség 95/110/230 VAC +/-10% 50/60Hz 12VA 24 VDC +25% -10% 9watt külön sorkapocs Biztosíték F3 T160mA AC táp F4 T250mA 24VDC táp F1és F2 T80mA Kijelzı Két soros 16 digites háttérvilágtású LCD, 3 piros állapotjelzı LED Kezelıszerv 5 beépített nyomógomb, jelszavas védelemmel Ház és védettség IP65, polikarbonát védıablakkal Adófelület RY- üvegszálas epoxi, RW - PVDF Alkalmazható adók RY és RW Max. kábelhossz 3000m Akadály tanulás Igen, impulzus pld. keverı visszhangjának kiszőrése Súly 1,55 kg, adó 0,6kg Kommunikáció ER és IS model HART Bizonylatok, ATEX CE, ATEX Ex II 2GD Védelmi jel EEx m II T6 Hycontrol katalógus Profilaxis Kft.

35 REFLEX ÉS SCANFLEX TÖBB FREKVENCIÁS ÉS TÖBB TARTÁLYOS RENDSZEREK A REFLEX rendszer a legerısebb változata a Hycontrol ultrahangos mérı rendszereinek. A Reflex fogadni tudja a különbözı frekvenciájú adókat, mely lehetıvé teszi, hogy bármilyen tartályban, bármely feladatokra (távolság, térfogat, stb.) megoldást adjon. A REFLEX kiváló jel-zaj arányú készülék, mely több visszhang elemzı programmal mőködik. Az RS232 és RS485 soros kimenetén közvetlenül kapcsolódhat PLC, SCADA és más távmérési rendszerekhez. Ha a REFLEX rendszerhez hozzáadjuk az SM-10 jelfeldolgozó, megkapjuk a SCANFLEX rendszert: MULTIPOINT CABLE SAVINGS MULTIPOINT CONFIGURATION SAVINGS IN CABLE = 2.5 KILOMETERS HOST COMPUTER RS m CABLE RUN x 10 XPL A + B = 300m REFLEX A REFLEX CONTROLLER T-COMP RS485 B SM-10 RG62AU SM-10 MULTIPLEXOR SR-10 RELAY CARD SA-10 ANALOGUE CARD TEN TANKS TEN TANKS COMPETITORS SYSTEM A rendszer tíz csatornán tud mérni, bármilyen mérési tartományban, egészen 50 m-ig. Jelentıs újdonság, hogy a kábelezést csak a tartályok és a SM-10 jelfeldolgozó között kell kiépíteni és ezt követıen a REFLEX készülékig már csak egy kábel szükséges. Így esetenként több kilométer kábelezést lehet megtakarítami. A REFLEX multifrekvenciás készülék, azaz bármely Hycontrol adót meg tud hajtani. Ezzel lehetıvé vált, hogy a tartálypark bármely tartálya beköthetı legyen, az adókat a célnak megfelelıen, rugalmasan lehet megválasztani. Száraz, szilárd anyagokat tartalmazó, nagy portartalmú helyeken a nagy erejő, alacsony frekvenciás RVT adókat alkalmazzuk. Scanflex SR-10 Relay Module (1) 10 x 2 Relays Scanflex SA-10 Analogue Module 10 Analogue outputs All Modules can be connected to the RS485 in any order RS485 Reflex Controller Group and status alarms RS232 Scanflex SM-10 Multiplexor 10 Transducers Scanflex SR-10 Relay Module (2) 10 x 2 Relays Transducer link RG62A/U co-axial cable (and t/comp if specified) modulokkal. Összesen 15 modul kapcsolható össze RS485 kommunikációval. A REFLEX készülék 5 relé kimenettel rendelkezik, mely egy mérıhelynél szabadon programozható. A SCANFLEX rendszerben ez az öt relé információkat szolgálatat a felhasználónak (mőködés, vísszhang elvesztés, kommunikációs hiba, programozási módban van a készülék). A SCANFLEX rendszer kiegészíthetı további relé SR-10 és analóg SA10 Hycontrol katalógus Profilaxis Kft.

36 A REFLEX és a számítógép RS232-n keresztül csatlakozik, egyszerően megjeleníthetık az állapotok Tíz tartály megjelenítése: Egy tartály: A VISION szoftverrel a visszhang analízis, mely különösen a beépítéskor szükséges, végezhetı el. Hycontrol katalógus Profilaxis Kft.

37 TDR VEZETETT IMPULZUS SZINTMÉRİK 2 X Kimenet Elválasztott ház, angol melletti második nyelv (magyar nincs), speciális opciók, kábelhossz méterben, tömszelence, kábelbevezetés 1*4-20mA 0 1*4-20mA (Hart) 2 1*4-20mA (Hart) 1 1*4-20mA (Hart)- Interface 3 1*4-20mA (Hart) 1*4-20mA Interface KÓDOLÁS 0 3 A 4 A Csatlakozás Hımérséklet, tömítés Ellensúly, szondavég Szonda Anyag, nyomás 0 Without 6 DN 50 PN 40 1 G 3/4" A ISO229 7 DN 80 PN 40 2 G 1" A ISO229 8 DN 100 PN 16 3 G 1 1/2" A ISO229 A DN 100 PN 40 4 DN 25 PN 40 B DN 150 PN 16 5 DN 40 PN 40 C DN 150 PN 40 0 Standard / -40 C C / Viton GLT 1 Standard / -20 C C / Kalrez Standard / -50 C C / EPDM 5 Standard / -40 C C (HT) / Viton GLT 6 Standard / -20 C C (HT) / Kalrez Standard / -50 C C (HT) / EPDM (8mm nincs) 0 Nincs 1 Ellensúly Ø12mm x 100mm (egy ábel Ø 8 mm 2 Ellensúly Ø38mm x 245mm (egy kábel Ø 8 mm 3 Ellensúly Ø20mm x 100mm (egy kábel Ø 4 mm 4 Ellensúly Ø38mm " x 60mm (dupla kábel Ø 4 mm A Kötélfeszítı, B-Chuck, C M8 menet, D krimpelt, E szabad 0 Egy rúd Ø 8mm max. 4m, ha A nincs szonda 1 Dupla rúd Ø 8mm max. 4m ha B nincs szonda 2 Coax Ø 22mm max. 6m 3 Egy kábel Ø 4mm max. 35m ha C nincs szonda 4 Egy kábel Ø 8mm max. 35m ha D nincs szonda 5 Dupla kábel Ø 4mm max. 8m ha E nincs szonda 7 Egy kábel Ø 4mm FEP bevonattal max. 35m 0 316L / Stainless Steel / 40 bar 1 Hastelloy C-22 / / 40 bar (4-5-D-E szondákhoz nem) 2 316L / Stainless Steel / 100 bar 3 Hastelloy C-22 / / 100 bar (4-5-D-E szondákhoz nem) VF7 0 Bizonylat Gyártmá ny 0 standard 2 ATEX II G/D 1 1/2 2 EEx ia IIC T6 3 ATEX II G/D 1/2 2 EExd ia IIC T6 6 FM/CSA VF7 TDR magas hımérséklet és nyomás, hossz VF030 VF7-hez hasonló lehetıségek, de más kódolás Hycontrol katalógus Profilaxis Kft.

38 TDR VEZETETT IMPULZUS SZINTMÉRİK MÉRÉSI ELV TDR= Time Domain Reflectrometry (Idıtartomány alapú visszaverıdés mérés). Alacsony energiájú mikrohullám impulzusok futnak végig egy vezetın. Ahol a hullámok találkoznak az anyag felületével, visszaverıdnek. A visszaverıdés erıssége az anyag dielektromos állandójától függ, minél nagyobb, annál erısebb, a víz esetében ez kb. 80%-os. A TDR mőszerek az idı különbségét mérik, mely arányos a távolsággal. A TDR vezetett hullám mérık, az anyagok alapján két elvet követnek: Anyagok, amelyek állandója 1,8-nál nagyobb: ekkor direkt módon történik a mérés, azaz a felületrıl visszaverıdött hullámok alapján. Szintméréskor a hullám vissazverıdik és ezt fogadja a mőszer a tartrály tetején. A hullám fénysebességgel végigfut a szondán (vezetı), így az idıbıl pontosan számolható a távolság. Réteg méréskor Ez csak akkor lehetséges, ha a felsı rétegneknek alacsonyabb a dielektromos állandója, az alatta levıhöz képest, és ez a különbség legalább 10. Ekkor a mérés az elsı visszaverıdés utáni maradék hullám segítségével történik. Ez a hullám végigfut az elsı rétegen és a határfelületrıl visszaverıdik. A hullám sebessége azonban a füff a dielektromos állandıtıl, tehát csak akkor tudunk pontosan mérni, ha tudjuk ezt az értéket. Anyagok, amelyek dielektromos állandója 1,8-nál kisebb Ezekben az estekben a TBF (Tank Bottom Following) tartályfenék követés elvét alkalmazzuk. A hullám elıszır ismert sebességgel a levegıben fut végig, majd az anyagon, melyben a sebesség a delektromos állandótól függ. Mivel a vissatérés a levegben kalibrált, a különbségbıl számolható a távolság. Ez a mérés az anyag dielektromos állandıjától függ, ezért kevésbé pontos a direkt méréshez képest ALKALMAZÁSI TERÜLETEK A TDR vezetett hullámú mérık kiválóan alkalmazhatók 60m-ig folyadékok, porok, granulátumok mérésére. Nem befolyásolja a mérést a nyomás, hımérséklet, viszkozitás, vákuum, hab, por, a dielektromos állandó változása (csak direkt mérésnél), vagy a szondán a lerakódás. Hycontrol katalógus Profilaxis Kft.

39 MODELLEK Két modell, számos változata rendelhetı. A VF03 két vezetékes egyszerúbb (direkt mérés) készülék. A VF7 négy vezetékes, több lalkalmazási móddal, mint pld. közvetlen és fordíott rétegmérés VF03 VF7 Legújabb változatú mérı a VG7 radarhoz hasonló tulajdonságokkal. A frekvencia spektruma 2 MHz-2GHz, rendkívül rövid 450psec impulzus idıvel. Alkalmas 5cm vastag rétegek mérésére is Mőszaki adatok Megnevezés VF03 VF7 Mérési sáv 4m 6m 35m Felbontás +/- 2 mikroa Pontosság 0,05% Mőködési hımérséklet (karima 300C) Analóg jel kimenet Két vezetékes 24VDC Kijelzı 9 soros Kezelıszerv 4 nyomógomb Ház és védettség IP66/67 Bizonylatok, ATEX ATEX II G/D 1, 1/2, 2 EEx ia IIC T6; ATEX II G/D 1/2, 2 EEx d ia IIC T6 Hycontrol katalógus Profilaxis Kft.

40 RADAR SZINTMÉRİK KÓDOLÁS A 4 A 2 X Kimenet Csatlakozás Hımérséklet, tömítés Antenna hosszabbítás Antenna Anyag, nyomás Bizonylat Ház, tömszelence, kábelbevezetés angol melletti második nyelv (magyar nincs), speciális opciók, 0 1*4-20mA (Hart) 2 1*4-20mA 1*4-20mA (Hart) 0 Without A DN 100 PN 40 3 G 1 1/2" A ISO229 B DN 150 PN 16 5 DN 40 PN 40 C DN 150 PN 40 6 DN 50 PN 40 7 DN 80 PN 40 8 DN 100 PN 16 0 Standard / -40 C C / Viton GLT 1 Standard / -20 C C / Kalrez Metaglass / -30 C C / Viton GLT 3 Metaglass / -20 C C / Kalrez Standard / -50 C C / EPDM 5 Metaglass / -30 C C /EPDM 0 nincs mm hosszabbítás A B 1050 Karima tányéros védelem PP Drop DN80/ P R PP Drop DN S PTFE Drop DN80/ T PTFE Drop DN DN40 A DN40 tisztítóval 1 DN50 B DN50 tisztítóval 2 DN80 C DN80 tisztítóval 3 DN80 hosszú 216mm D DN100 4 DN40 hosszú E DN100 tisztítóval 5 DN50 hosszú F DN100 hosszú 6 DN80 hosszú, tisztítóval G DN100 hosszú, tisztítóval 7 DN40 hosszú, tisztítóval P DROP PTFE DN80, 150C 8 DN50 hosszú, tisztítóval S DROP PP DN80, 150C 0 316L / Stainless Steel / 40 bar 1 Hastelloy C-22 / / 40 bar (4-5-D-E szondákhoz nem) 0 standard 2 ATEX II G/D 1 1/2 2 EEx ia IIC T6 3 ATEX II G/D 1/2 2 EExd ia IIC T6 6 FM/CSA VG7 Gyártmá ny VG7 Két vezetékes nagy frekvenciájú FMCW radar Hycontrol katalógus Profilaxis Kft.

41 FMCW RADAR FMCW=Frequency Modulated Continous Wave/Frekvencia modulált folyamatos hullám MŐKÖDÉSI ELV A radar jelet antennán keresztül generáljuk, a felületrıl visszaverıdve mérjuk a hullám terjedési idejét. f Az FMCW radar nagy frekvenciájú (10 GHz VG7=25 GHz) jelét linearisan növeleik 1GHz-cel a méréskor (frekvencia seprés). Az így kibocsátott jel a felületrıl visszaverıdik és mint késleltetett frekvencia a mőszer fogadja. A df számolhatóaz éppen kibocsátott frekvencia és a késleltetett frekvencia értékébıl.a különbség egyenesen arányos a távolsággal. A frekvencia különbség ezt követıen FFT (Gyors Fourier Transformáció) segítségével alacsonyabb frekvenciájú spektrummá alakítható és pontosan számolható a távolság. idı signal Az FMCW radar pontossága a frekvencia seprés linearitásának pontosságától és a reprodukálhatıságtól függ. A linearitás korrekciója egy referencia mérés segítségével 98%ra növelhetı. t Spektrum m FF T f ELİNYÖK Az FMCW radar az impulzus radarhoz képest számos elınnyel rendelkezik: -jobb visszaverıdés kiválasztás nagyobb zaj csökkentés kisebb sugárszög kevesebb zavaró visszaverıdés kisebb antenna átmérı azonos mérısáv esetén Hycontrol katalógus Profilaxis Kft.

42 MŐSZAKI ADATOK Min. tartály méret Max. Mérési sáv Holt sáv Kimenet Pontosság Megnevezés 0.5 m / 1.5 ft Érték 40m Antenna hosszabítás+antenna+0,1m ma HART or ma acc. to NAMUR NE % (rel. 20 ma; 20 C / +/-3mm Sugár szög DN40 20fok, DN50 15, DN80 10 Környezeti hımérséklet C Karima hımérséklet C Nyomás bar Dielektromos állandó Nagyobb, mint 1,5 Védelem IP66/67 Ház Aluminium Nedvesített részek SS ill. Hastelloy Tápfeszültség 2 vezetékes Non-Ex / EEx i 24 V DC ( V DC EEx d 24 V DC ( V DC) Billentyőzet, kijelzés 9 soros, 160x 160 pix els in 8-step szürke skála, 4 gomb Tanúsítvány ATEX II G/D 1, 1/2, 2 EEx ia IIC T6; ATEX II G/D 1/2, 2 EEx d ia IIC T6 RAJZOK Hycontrol katalógus Profilaxis Kft.
