Folyadékokra, és szilárd anyagokra. MicroTREK VEZETETT MIKROHULLÁMÚ SZINTTÁVADÓK

Átírás

1 Folyadékokra, és szilárd anyagokra MicroTREK VEZETETT MIKROHULLÁMÚ SZINTTÁVADÓK M I N D I G A F E L S Ô S Z I N T E N S Z I N T M É R Ô K

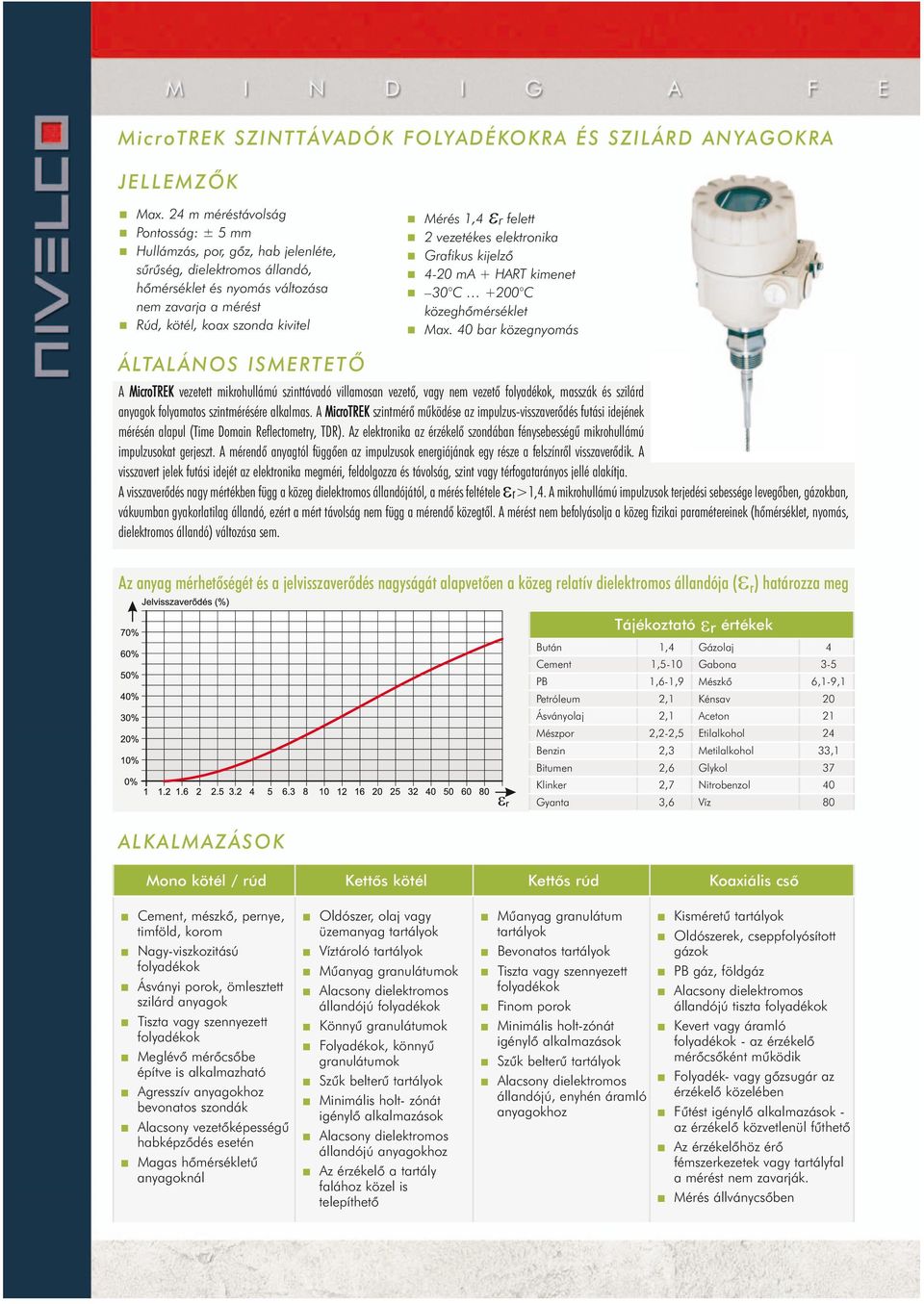

2 MicroTREK SZINTTÁVADÓK FOLYADÉKOKRA ÉS SZILÁRD ANYAGOKRA JELLEMZÔK Max. 24 m méréstávolság Pontosság: ± 5 mm Hullámzás, por, gõz, hab jelenléte, sûrûség, dielektromos állandó, hõmérséklet és nyomás változása nem zavarja a mérést Rúd, kötél, koax szonda kivitel Mérés 1,4 εr felett 2 vezetékes elektronika Grafikus kijelzõ 4-20 ma + HART kimenet 30 C +200 C közeghõmérséklet Max. 40 bar közegnyomás ÁLTALÁNOS ISMERTETÔ A MicroTREK vezetett mikrohullámú szinttávadó villamosan vezetõ, vagy nem vezetõ folyadékok, masszák és szilárd anyagok folyamatos szintmérésére alkalmas. A MicroTREK szintmérõ mûködése az impulzus-visszaverõdés futási idejének mérésén alapul (Time Domain Reflectometry, TDR). Az elektronika az érzékelõ szondában fénysebességû mikrohullámú impulzusokat gerjeszt. A mérendõ anyagtól függõen az impulzusok energiájának egy része a felszínrõl visszaverõdik. A visszavert jelek futási idejét az elektronika megméri, feldolgozza és távolság, szint vagy térfogatarányos jellé alakítja. A visszaverõdés nagy mértékben függ a közeg dielektromos állandójától, a mérés feltétele εr>1,4. A mikrohullámú impulzusok terjedési sebessége levegõben, gázokban, vákuumban gyakorlatilag állandó, ezért a mért távolság nem függ a mérendõ közegtõl. A mérést nem befolyásolja a közeg fizikai paramétereinek (hõmérséklet, nyomás, dielektromos állandó) változása sem. Az anyag mérhetõségét és a jelvisszaverõdés nagyságát alapvetõen a közeg relatív dielektromos állandója (ε r ) határozza meg Tájékoztató εr értékek ALKALMAZÁSOK Bután 1,4 Gázolaj 4 Cement 1,5-10 Gabona 3-5 PB 1,6-1,9 Mészkõ 6,1-9,1 Petróleum 2,1 Kénsav 20 Ásványolaj 2,1 Aceton 21 Mészpor 2,2-2,5 Etilalkohol 24 Benzin 2,3 Metilalkohol 33,1 Bitumen 2,6 Glykol 37 Klinker 2,7 Nitrobenzol 40 Gyanta 3,6 Víz 80 Mono kötél / rúd Kettôs kötél Kettôs rúd Koaxiális csô Cement, mészkõ, pernye, timföld, korom Nagy-viszkozitású folyadékok Ásványi porok, ömlesztett szilárd anyagok Tiszta vagy szennyezett folyadékok Meglévõ mérõcsõbe építve is alkalmazható Agresszív anyagokhoz bevonatos szondák Alacsony vezetõképességû habképzõdés esetén Magas hõmérsékletû anyagoknál Oldószer, olaj vagy üzemanyag tartályok Víztároló tartályok Mûanyag granulátumok állandójú folyadékok Könnyû granulátumok Folyadékok, könnyû granulátumok Szûk belterû tartályok Minimális holt- zónát igénylõ alkalmazások állandójú anyagokhoz Az érzékelõ a tartály falához közel is telepíthetõ Mûanyag granulátum tartályok Bevonatos tartályok Tiszta vagy szennyezett folyadékok Finom porok Minimális holt-zónát igénylõ alkalmazások Szûk belterû tartályok állandójú, enyhén áramló anyagokhoz Kisméretû tartályok Oldószerek, cseppfolyósított gázok PB gáz, földgáz állandójú tiszta folyadékok Kevert vagy áramló folyadékok - az érzékelõ mérõcsõként mûködik Folyadék- vagy gõzsugár az érzékelõ közelében Fûtést igénylõ alkalmazások - az érzékelõ közvetlenül fûthetõ Az érzékelõhöz érõ fémszerkezetek vagy tartályfal a mérést nem zavarják. Mérés állványcsõben

3 MÛSZAKI ADATOK Általános adatok Bemeneti adatok Mért mennyiség Méréstart. Mérõszondák tipusa Elektronika ház Közeg hõmérséklet Közeg nyomás Távolság, szint térfogat A szonda típusától és a mért anyag tulajdonságaitól (εr) függ (lásd - MÉRÕSZONDÁK) Koaxiális, kettõs kötél -, kötél-, kettõs rúd és rúdszonda (lásd - MÉRÕSZONDÁK) Aluminium öntvény epoxy festéssel vagy mûanyag -30 C C, ettôl eltérô hõmérsékletre normál kivitelnél speciális igény szerint Csatlakozó karima hõmérséklet: -30 C C, magas hõmérsékletû kivitel max C - 0,1 1,6 MPa ( bar); max. megengedett nyomás 20 C -on (rozsdamentes acél) karimával 4 Mpa (40 bar) Környezeti hõmérséklet -30 C +60 C, kijelzõvel: -20 C +60 C Tömítés Mechanikus védettség IP 65 Tápfeszültség Kimeneti adatok Kimeneti jelek Pontosság* Elektromos bekötés Elektromos védelem Tömeg (elektronika ház) Felbontás ± 3 µa FPM (Viton ), nagy hõmérsékleten opcionálisan Perfluoroelastomer (Kalrez 6375), EPDM V DC, beépített tranziens túlfeszültség védelem Analóg: 4 20 ma, (3,9 20,5 ma) passzív kimenet, hibajel 22 ma Digitális: HART, ellenállás 250 ohm Kijelzõ: SAP-300 pont mátrix Folyadékokra: ± 5 mm. Ha a szondahossz Szilárd anyagra: ± 20 mm. Ha a szondahossz 10 m, a hossz 0,05 %-a 10 m, a hossz 0,2 %-a 2 x M20x1,5 fém tömszelence (Ex kivitel), kábel: Ø 7 13 mm, vagy M20x1,5 mûanyag tömszelence, kábel: Ø 6 12 mm beköthetõ kábelér keresztmetszet: 0,5 1,5 mm 2 (árnyékolt kábel javasolt), 2 x NPT 1/2" belsõ menet kábel védõcsõhöz III. érintésvédelmi osztály 1,5 kg * Ideális visszaverõ felület és állandósult hõmérséklet esetén. Kiegészítõ adatok robbanásbiztos készülékekre Robbanásvédelem Elektronika ház Tápfeszültség II 1 G EEx ia IIC T6 T3 ; bevonatos mérõszonda: II 1 G EEx ia IIB T6 T3 ; td A20/21 IP 65 T100 C Ci 15 nf, Li 200 µh, Ui 28 V, Ii 140 ma, Pi 1 W Ex-es készüléknél csak EEx ia tanúsítvánnyal rendelkezõ tápegység használható Uo < 28 V, Io < 140 ma, Po < 1 W, Tápfeszültség tartomány 18 V 28 V, Rt max = (Ut - 12 V) / 0,02 A Közeghõmérséklet -30 C C Környezeti hõmérséklet -30 C +60 C, kijelzõvel: -20 C +60 C SZONDAVÁLASZTÉK A mikrohullámú méréstechnika helyes alkalmazásánál legfontosabb a mérendõ közegnek és egyéb technológia feltételeknek megfelelõ mérõszonda kiválasztása. Szonda fajta Méréstart. max. (m) Felsô (t) / alsó (b) (mm) εr = 80 Holtzóna* Felsô (t) / alsó (b) (mm) εr = 2,4 Technológiai csatlakozás Mono kötél Ø 4 mm 1"; 1 1/2 " 24 Mono kötél Ø 8 mm 1 1/2" 300/20 400/100 Mono rúd Ø 8 mm 1" 3 Mono rúd Ø 14 mm Kettôs kötél Ø 4 mm 24 Kettôs rúd Ø 8 mm 3 εr min. 1 1/2 " 150/20 300/100 1,8 Koaxiális csô Ø 28 mm 6 0/10 0/100 1"; 11/2" 1,4 Bevonatos kötél Ø 6 mm 24 1"; DN40 Triclamp; 300/20 400/100 DN40 Milch, DN50 2,4 Bevonatos rúd Ø 12 / 16 mm 3 DN50 *A tartály felsõ és alsó nem mérhetõ része, az alsó holtzóna köteles kivitelnél a húzósúly értékével növekszik. 2,1

4 M É R Ô S Z O N D Á K A DATA I Típus H K, H L H A, H B H R, H P H S, H Z H N, H J H T, H U H D, H E H V, H W H C, H H Szonda Max. mérési táv kötél rúd rúd 24 m 3m 6m Min. mérési táv εr=80 / εr= 2,4 kötél kettôs kötél kettôs rúd 24 m koaxiális 3m 0,3 m / 0,4 m 6m 0,15 m / 0,3 m 0m Min. közeg εr 2,1 1,8 1,4 Érzékelési tér Ø 600 mm Ø 200 mm Ø 0 mm Technológiai csatlakozás 1 BSP; 1 NPT 1 BSP 11/2 BSP 1 BSP; 1 NPT 11/2 BSP; 11/2 NPT 1 NPT 11/2 NPT 11/2 BSP; 11/2 NPT Szonda anyaga Szonda Ø Tömeg mm 8 mm 14 mm 8 mm 4 mm 8 mm 28 mm 0,12 kg/m 0,4 kg/m 1,2 kg/m 0,4 kg/m 0,24 kg/m 0,8 kg/m 1,3 kg/m PFA, kötélre hegesztve PTFE-GF25 PTFE Távtartó anyaga* Húzósúly mérete Ø 25x100 mm Húzósúly anyaga Ø 40x260 mm Ø 40x80 mm Méretek *1,5 m hossz alatt nincs távtartó B E VO N ATO S M É R Ô S Z O N D Á K A DATA I Típus H F, H G Szonda H X H Y H M FEP bevonatos kötél Max. mérési táv 0,3 m / 0,4 m 2,4 Érzékelési tér Ø 600 mm 1 BSP; 1 NPT DN 40 Triclamp DN 40 Milch Max közeghômérs. Szonda Ø Méretek +60 C Szonda bevonata Tömeg DN 50 PN C Szonda anyaga Húzósúly anyaga PP bev. rúd 3m Min. közeg εr Munkaléc és húzósúly bevonat H I PFA bev. rúd 24 m Min. mérési táv εr=80 / εr= 2,4 Tech. csatlakozás H Q FEP PFA PP 6 mm 12 mm 16 mm PFA PP PFA 0,16 kg/m 0,5 kg/m 0,6 kg/m

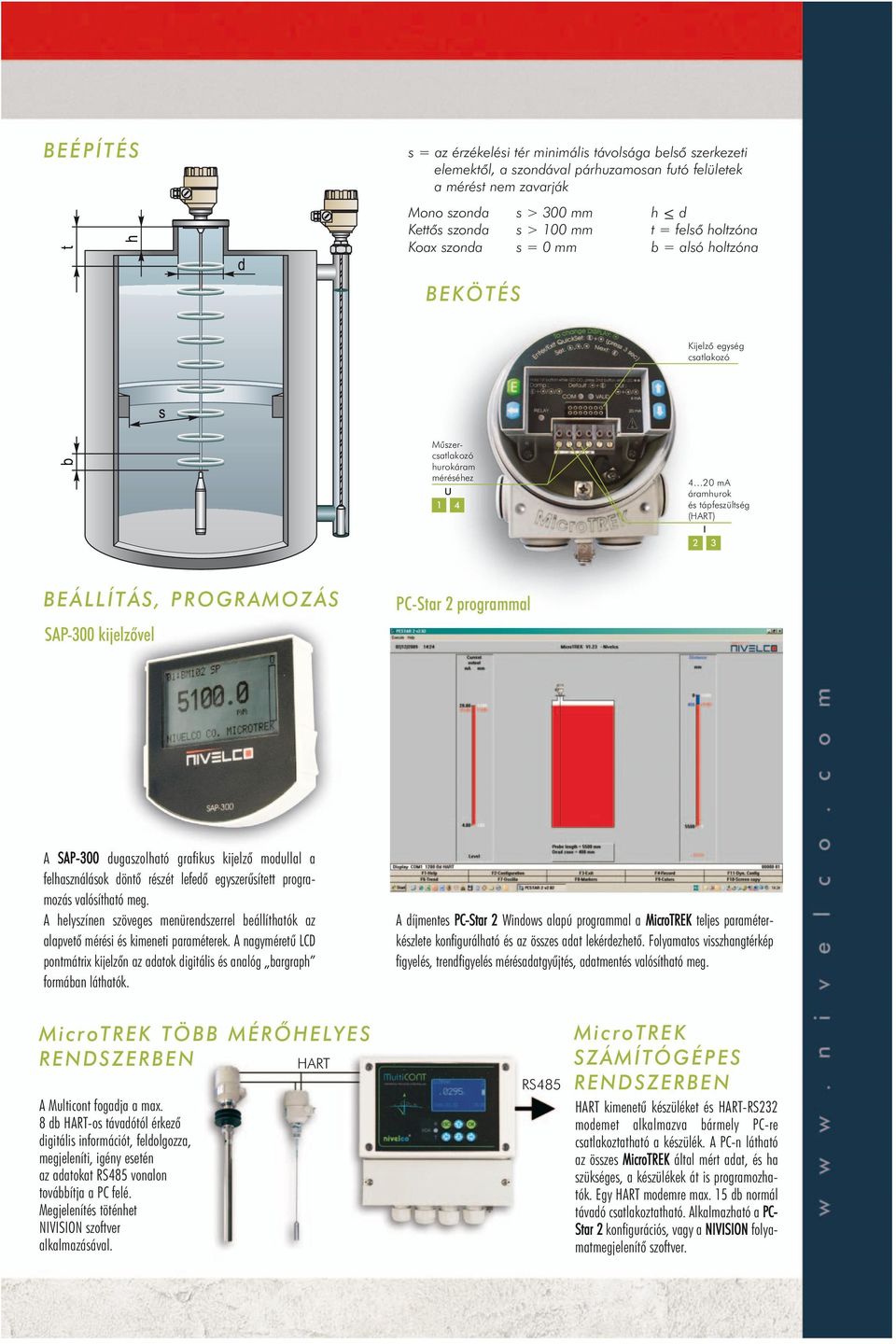

5 BEÉPÍTÉS s = az érzékelési tér minimális távolsága belsõ szerkezeti elemektõl, a szondával párhuzamosan futó felületek a mérést nem zavarják Mono szonda s > 300 mm h d Kettõs szonda s > 100 mm t = felsõ holtzóna Koax szonda s = 0 mm b = alsó holtzóna BEKÖTÉS Kijelzô egység csatlakozó Mûszercsatlakozó hurokáram méréséhez U ma áramhurok és tápfeszültség (HART) I 2 3 BEÁLLÍTÁS, PROGRAMOZÁS SAP-300 kijelzôvel PC-Star 2 programmal A SAP-300 dugaszolható grafikus kijelzõ modullal a felhasználások döntõ részét lefedõ egyszerûsített programozás valósítható meg. A helyszínen szöveges menürendszerrel beállíthatók az alapvetõ mérési és kimeneti paraméterek. A nagyméretû LCD pontmátrix kijelzõn az adatok digitális és analóg bargraph formában láthatók. A díjmentes PC-Star 2 Windows alapú programmal a MicroTREK teljes paraméterkészlete konfigurálható és az összes adat lekérdezhetõ. Folyamatos visszhangtérkép figyelés, trendfigyelés mérésadatgyûjtés, adatmentés valósítható meg. MicroTREK TÖBB MÉRÔHELYES RENDSZERBEN HART A Multicont fogadja a max. 8 db HART-os távadótól érkezô digitális információt, feldolgozza, megjeleníti, igény esetén az adatokat RS485 vonalon továbbítja a PC felé. Megjelenítés töténhet NIVISION szoftver alkalmazásával. RS485 MicroTREK SZÁMÍTÓGÉPES RENDSZERBEN HART kimenetû készüléket és HART-RS232 modemet alkalmazva bármely PC-re csatlakoztatható a készülék. A PC-n látható az összes MicroTREK által mért adat, és ha szükséges, a készülékek át is programozhatók. Egy HART modemre max. 15 db normál távadó csatlakoztatható. Alkalmazható a PC- Star 2 konfigurációs, vagy a NIVISION folyamatmegjelenítô szoftver.

6 hta1s09m0601b RENDELÉSI KÓDOK (NEM MINDEN KÓDVARIÁCIÓ RENDELHETÔ) MicroTREK vezetett mikrohullámú szinttávadók MicroTREK H - - * Típus Távadó Távadó + kijelzõ Magas hõmérs. távadó Magas hõmérs. távadó + kijelzô Ház * Ex készüléknél a rendelési kód után "Ex" jelölés áll ** Ex kivitel nem rendelhetô T B H P Fémház 4 Mûanyag ház 5** Szonda / Techn. csatl. Koaxiális / 1" BSP Koaxiális / 1" NPT Koaxiális / 1 1/2 " BSP Koaxiális / 11/2" NPT Rúd / 1" BSP Rúd / 1" NPT Rúd / 11/2" BSP Rúd / 11/2" NPT Kettôs rúd / 11/2" BSP Kettôs rúd / 1 1/2 " NPT 4 mm kötél / 1" BSP K 4 mm kötél / 1" NPT L 4 mm kötél / 11/2" BSP V 4 mm kötél / 11/2" NPT W 8 mm kötél / 1 1/2 " BSP N 8 mm kötél / 1 1/2 " NPT J 4 mm kettôs kötél / 1 1/2 " BSP T 4 mm kettôs kötél / 11/2" NPT U 4 mm FEP bev. kötél / 1" BSP F 4 mm FEP bev. kötél / 1" NPT G 4 mm FEP bev. kötél / DN 50 / PN 25 4 mm FEP bev. kötél / DN 40 Triclamp 4 mm FEP bev. kötél / DN 40 Milch PFA bev. rúd / DN 50 / PN 25 PP bev. rúd / DN 50 / PN 25 A B C H R P S Z D E M X Y Q I Benyúlás Koaxiális, Rúd, Kettõs rúd 0 0 m 0 m m 0,1 m m 0,2 m m 0,3 m m 0,4 m m 0,5 m m 0,6 m 6 Kötél 0,7 m 7 0,8 m 8 0,9 m m 0 m m 1 m m 2 m 2 3 m 3 4 m 4 5 m 5 6 m 6 7 m 7 8 m 8 9 m 9 Kimenet / Ex 4-20 ma + HART ma + HART / por Ex 4-20 ma + HART / EEx ia 6 8 Nivelco a mûszaki adatok változtatási jogát fenntartja. Kiegészítôk SAP-300 dugaszolható kijelzô MH02 HART /RS232 Modem PCMCIA / RS232 adapter PC Card / RS232 adapter NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) FAX: (36-1) marketing@nivelco.com
