Beépítési kezelési útmutató FLYPPER 4 FLYPPER
|
|
- Csilla Papné
- 8 évvel ezelőtt
- Látták:
Átírás

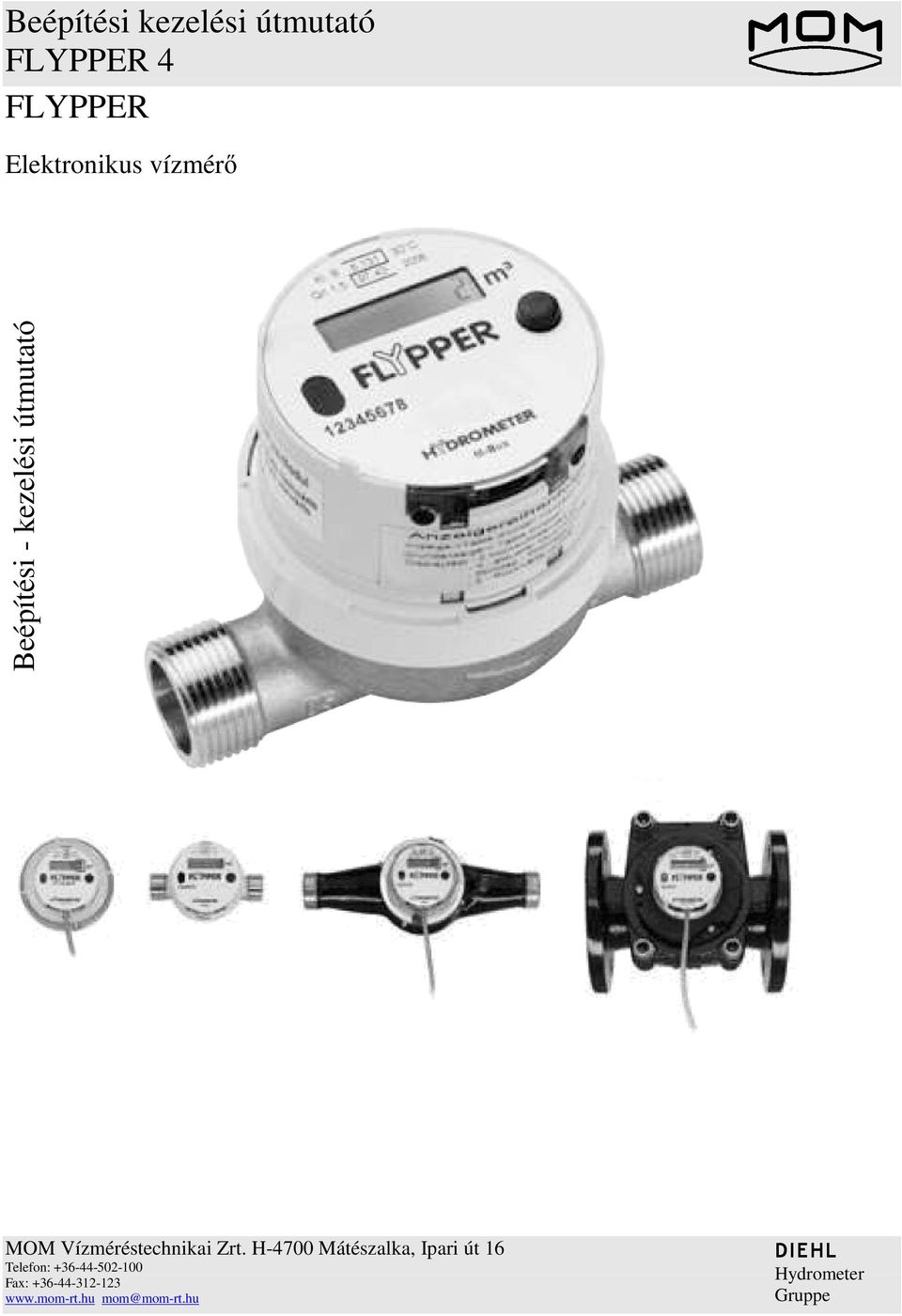

1 FLYPPER Elektronikus vízmérı Beépítési - kezelési útmutató
2 Szerelési útmutató 1. MEGJEGYZÉS Ezt a szerelési útmutatót képzett személyzetnek szánták és ezért nem tartalmazza az alap munkalépéseket! FIGYELEM!!! A mérési alkalmazás változtatása: Az alkalmazás védelméhez egy plombát és más ragasztott jelet a ház és a ház fedél között alkalmazni kell. A mérın lévı pecsétet nem szabad megsérteni! A sérült pecsét azonnal érvényteleníti a gyári garanciát és kalibrációt. Ügyeljenek rá, hogy a megfelelı mérıtípust, névleges terhelést valamint hımérsékleti és nyomástartományt válasszák. 2. SZÁLLÍTÁS ÉS TÁROLÁS A vízmérık precíziós eszközök és védeni kell az ütéstıl és rezgéstıl! Tárolják a mérıket egy fagymentes helyen. Ha fagyveszély áll fenn, ürítsék le a rendszert és, szükség esetén vegyék le a mérıt. 3. SZERELÉSI UTASÍTÁSOK Mossák át a csöveket mielıtt a mérıt felszerelik. Ha a víz szennyezett, helyezzenek szőrıt a csıbe a mérı elé. Helyezzék a mérıt egy fagymentes helyre a rendszer lehetı legalacsonyabb pontjára, hogy elkerüljék a levegı felgyülemlését. Szereljék fel a vízmérıt a jóváhagyott szerelési helyzetben. Helyezzék el a mérıt úgy, hogy a rajta lévı nyíl az áramlási iránynak megfelelı irányban legyen. A vízmérıt mechanikai feszültségtıl mentesen kell felszerelni a csıbe. A karima tömítések nem nyúlhatnak be a csıbe. A szerelés befejezése után, a csövet lassan töltsék fel, hogy megakadályozzák a mérı betét nyomás lökés miatti károsodását. A vízmérı mindig vízzel teletöltött kell legyen. A mérıt védeni kell a csıben lévı nyomás lökések ellen.
3 4. CSILLAPÍTÁSI SZAKASZOK Egy a névleges csıátmérıtıl függı egyenes csillapító csıszakaszt kell elhelyezni a Woltman mérık elıtt és után. Ennek a csıszakasznak a hossza a névleges átmérı legalább 3-szorosa kell legyen. Nem szükséges csillapítási szakasz a WPV mérık után. Egy 5 D hosszúságú csillapítási szakasz szükséges, ha könyök csöveket helyeztek el a mérı elıtt. Ha a megadott csillapítási szakasz nem biztosítható ajánlatos egy sugárszabályzó használata. A vízmérı csatlakozása megfelelı a többsugaras szárnykerekes mérıkhöz és a győrődugattyús mérıkhöz. 5. HIBA JAVÍTÁS Ha az áramlási értéket nem jelzi: Ellenırizzék a mérı megfelelı irányát és szükség esetén korrigálják. Vegyék le a mérıt és ellenırizzék, hogy a lapátkerék forog-e vagy a számláló mőködik-e levegıt fújva a mérıbe. Ha nem, oldják meg a problémát: cseréljék ki a mérıt.
4 Felhasználói útmutatás IP 68 védelmi besorolás hideg vízhez 30 o C-ig (biztonságos 50 o C-ig) IP 54 védelmi besorolás meleg vízhez 90 o C-ig IP 54 védelmi besorolás hideg vízhez 30 o C-ig A tokba zárt számláló modult 3-m 3- vagy 5-eres csatlakozó kábellel szállítják szabványosan. Csatlakozó bekötés Változat / szín M-BUS / IP 68 L-BUS/ elıre haladó IP 68 M-BUS IP 54 fehér M-BUS Elıre haladó M-BUS barna (föld) GND (föld) GND Nem használt szürke M-BUS L-BUS - zöld/ 2 sárga/ 1 Visszatérı/elıre haladó vagy irány jel Elıre haladó vagy L-BUS M-BUS Elıre haladó - FOLYADÉKKRISTÁLYOS KIJELZİ (LCD) A folyadékkristályos kijelzı (LCD) mechanikus gomb megnyomásával kapcsolható a következı kijelzésre. A kijelzı automatikusan visszaáll a fı megjelenítésre, ha a gombot 30 másodpercig nem nyomják meg.

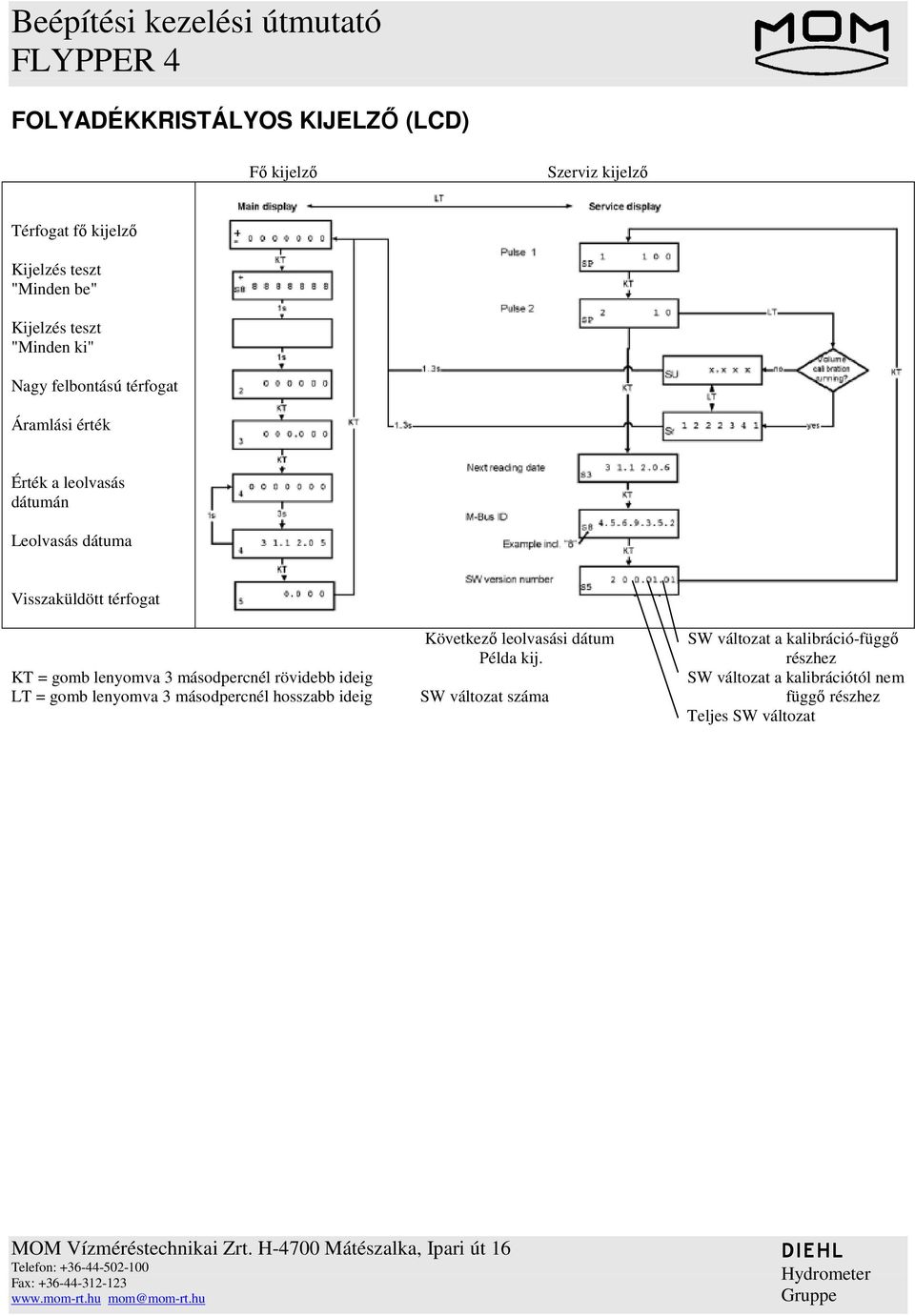

5 FOLYADÉKKRISTÁLYOS KIJELZİ (LCD) Fı kijelzı Szerviz kijelzı Térfogat fı kijelzı Kijelzés teszt "Minden be" Kijelzés teszt "Minden ki" Nagy felbontású térfogat Áramlási érték Érték a leolvasás dátumán Leolvasás dátuma Visszaküldött térfogat Következı leolvasási dátum SW változat a kalibráció-függı Példa kij. részhez KT = gomb lenyomva 3 másodpercnél rövidebb ideig SW változat a kalibrációtól nem LT = gomb lenyomva 3 másodpercnél hosszabb ideig SW változat száma függı részhez Teljes SW változat
6 Az értékek értelmezése a kijelzın A mérı szerviz kijelzıjének értékei nem a valós liter vagy m 3 értékeket mutatják és figyelembe kell venni ezt a táblázatot. Szerviz kijelzı (SP) Valódi érték liter/ban a a tizedes pont után értéket nem tartalmazó mérıkön a tizedes pont után egy értéket tartalmazó mérıkön a tizedes pont után két értéket tartalmazó mérıkön 0, NAPI FUNKCIÓ A fogyasztási értékeket a FLYPPER nem változó memóriája tárolja az aktuális napi dátumon a következı aktuális napi dátumig. A kijelzın leolvasható vagy átküldhetı az M-BUS-on és/vagy optikai interfészen keresztül. A nap szükség szerint programozható. Gyárilag a beállított alapértéke a forgalmazási év e. Impulzus értékek Az értékek szabadon konfigurálhatók a megadott értékeken belül. Névleges térfogatáram, Qn m 3 /h-ban Névleges átmérı, DN mm-ben Névl. hım. Megj. egys. Megj. helyek a tizedes elıtt Megj. helyek a tizedes után Impulzus érték Qn 1,5 - Qn 3,5 30 o C m Tízes 0,1-100 liter / Qn 6 - Qn o C m Tízes liter / Qn 1,5 - Qn 3,5 90 o C m Qn 6 - Qn o C m DN 50 - DN o C m Tízes liter / DN 80 - DN o C m Tízes liter/ DN DN o C m Tízes liter/ DN DN o C m Tízes liter/impulz. Impulzus érték 1 alapérték liter/ 0, Impulzus érték 2 alapérték liter/impul zus
7 IMPULZUS KIMENET Jellemzık Max. bemeneti feszültség: 30 V Max. bemeneti áram: 27 ma Áramesés az aktív kimeneten: max. 2V/27 ma Áram az inaktív kimeneten át: max 5µA/30V Impulzus idıtartama: min. 25 ms Impulzus megszakítás: min. 25 ms Max. frekvencia: 20 Hz A FLYPPER kimenete nyitott-kollektoros típusú, belsı áramkorlát nélkül. A biztosított feszültségtıl függıen egy külsı kollektor ellenállás biztosítani kell a tápegység és a mérı kimenete között. Egy aktív kimenet során az áram nem haladhatja meg a 27 ma-t. SPS BEKÖTÉSI PÉLDA A legtöbb alkalmazási eset egyikében az t SPS rendszerben továbbítja. sárga zöld Flypper kimenet barna föld SPS: V magas > 15 V V CC = 24 V V alacsony < 5 V R SPS = 5,6 kω
8 FLYPPER: V max = 30 V I C -t 20 ma-re kell beállítani. I Cmax = 27 ma A szükséges külsı ellenállás számítása: Kérjük jegyezzék meg: Ha az M-BUS és az kimenetet egyszerre kell használni, egy galvanikus leválasztást a két elektronikus áramkör között biztosítani kell. Erre a célra javasoljuk a HYDROMETER 521-es kapcsoló erısítıt (Cikkszáma:
