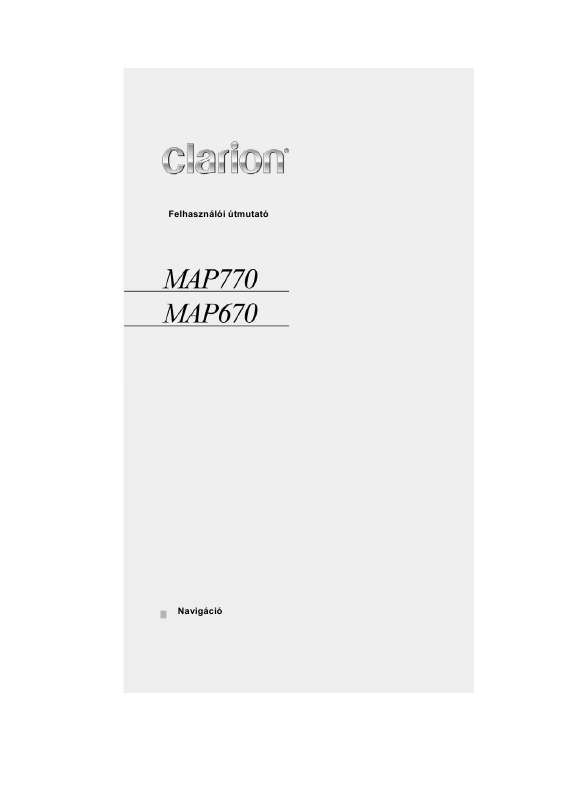

Az Ön kézikönyve CLARION MAP770

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató CLARION MAP770. Megtalálja a választ minden kérdésre az CLARION MAP770 a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás CLARION MAP770 Kezelési útmutató CLARION MAP770 Használati útmutató CLARION MAP770 Felhasználói kézikönyv CLARION MAP770 Kezelési utasítás CLARION MAP770 Az Ön kézikönyve CLARION MAP770

2 Kézikönyv absztrakt: dokumentum a szoftver részletes leírását tartalmazza. Bár a Clarion a használat során is gyorsan megismerhet, a gombok és ikonok funkciójának pontos megértése érdekében célszer elolvasni az útmutatót. 3 Tartalomjegyzék Figyelmeztetések és biztonsági elírások Általános információk Használat Clarion (kezelszervek) Hardvergombok Be/Ki.

3 Váltás a Térkép és a Vezetés képerny között Képernygombok és kezelszervek Közvetlen választók Listaválasztók Csúszkák Kapcsolók

4 Speciális kapcsolók A Gyors menü kapcsolói Virtuális billentyzet ABC típusú billentyzet QWERTY típusú billentyzet..

5 A számbillentyzet A program megismerése a képernykön keresztül Fmenü (Navigációs menü) Névjegy képerny A térkép D és 3D térképnézet..

6 Nagyítási szintek Nappali és éjszakai színprofilok Utcák és utak Egyéb objektumok Jelenlegi pozíció és Pozíció mindig az úton.

7 Kiválasztott térképpont, más néven Kurzor Megjelölt térképpontok (Jelölés) Látható POI-k (Points of Interest, azaz érdekes helyek) Közlekedési kamerák Az aktív útvonal elemei A kiindulási pont, az állomások és az úti cél Animált navigáció

8 Az út aktív szakasza Az út inaktív szakaszai Az útvonal Ön által elkerülendnek minsített útjai GPS adatok képerny Megjelen GPS adatok GPS kapcsolat visszajelz GPS adatminség visszajelz

9 Id szinkronizálás Térkép képernyk Kanyar elnézet (1. sz.) Nagyítás és kicsinyítés (2. és 3. sz.) Döntés fel és le (4. és 5. sz.)..

10 Követés mód - GPS pozíciókövetés és irány (6. sz.) Kurzor (7. sz.) Térkép lépték (8. sz.) Menü (9. sz.) Térképtájolás és Áttekintés (10. sz.) GPS pozíció minsége (11. sz.)...

11 Akku állapot (12. sz.) Hangok némítása (13. sz.) Nyomvonalnapló felvétel/visszajátszás visszajelz (14. sz.) Kurzor menü (15. sz.) Aktuális utca (16. sz.) Utazási és Útvonaladatok (17. sz. ) Távolság a következ kanyarig (18. sz.)...

12 Következ utca / Következ település (19. sz.) Közeledés a következ kanyarhoz (20. sz.) Bluetooth vagy Telefonhívás állapot (No. 22) Az Útvonaladatok képerny Megjelenített útadatok (úti cél és állomások) Útvonalsáv Hátralev távolság

13 Módszer Hátralev id Várható érkezés Úti cél / Állomás Figyelmeztet ikonok...

14 Képernyhöz igazít Paraméterek Menü Keresés lap Gyors lap..

15 D térkép (kapcsoló) Nagyítás és Döntés (kapcsoló) Éjszakai mód (kapcsoló) POI-k kezelése (Points of Interest, azaz érdekes helyek) Pontinformáció (kapcsoló) Nyomvonalnaplók kezelése...

16 Útvonal lap Újratervezés Törlés Útiterv Berepülés..

17 Szerkesztés Infó Fmenü nyomógomb TMC (Traffic Message Channel Közlekedési információs csatorna) TMC üzenetek listája

18 Térképbeállítások Nappali / Éjszakai színprofil Alternatív utak Utcanevek megjelenítése Felületmintázat...

19 Hangbeállítások Fhanger/némítás Hangnavigáció hangereje/némítása Billentyhanger/némítás Dinamikus hanger..

20 Figyelemfelhívó hang Útvonal paraméterek beállításai Módszer Útvonal Rövid.

21 Gyors Gazdaságos Járm Úttípusok figyelembe vétele/figyelmen kívül hagyása Földutak...

22 Autópályák Kompok Megfordulás Engedély szükséges Útdíjas utak..

23 Nyelv és mértékegységek Programnyelv Hangnavigáció nyelve Mértékegységek: Id- és dátumformátum beállítása...

24 Speciális beállítások Megjelenítés lehetségei D Térkép módban (és Észak fent tájolás) D Vezetés módban (és követ tájolás) Keresés és nagyítás Koordináta-megjelenítés formátuma Vezetés képerny elrendezése..

25 Háttérvilágítás beállításai Energiagazdálkodás Fényer Intelligens nagyítás Intelligens nagyítás beállításai Áttekintés mód engedélyezése.

26 Az Ön kézikönyve CLARION MAP770

27 Pozíciókövetés visszaállítása és Intelligens nagyítás Útvonal-lehetségek Büntetés megfordulásért Tervezés határátlépéssel Pozíció jelzése mindig az úton (Pozíció mindig az úton) Felhasználói adatok kezelése Biztonsági mentés.

28 Adatok visszaállítása Jelölk törlése Adatok törlése Speciális beállítások visszaállítása Keresés...

29 Úti cél (Fmenü) Kiválasztás képernyérintéssel A Keresés menü használata Cím, utca, keresztezdés vagy város keresése A város és ország kiválasztása, ahol keresni kíván Utca vagy településközpont kiválasztása Házszám vagy utca felezpontjának kiválasztása Keresztezdés kiválasztása házszám helyett

30 Példa teljes cím keresésére Keresés az Elzmények között Koordináták keresése POI keresése Valamelyik Kedvenc (Otthon/Munkahely) keresése Hibaelhárítás.

31 94 Meghatározások Figyelmeztetések és biztonsági elírások A Clarion egy navigációs rendszer, amely segít Önnek abban, hogy kijelölt úti céljához eljusson. A rendszer a csatlakozó GPS eszköz segítségével meghatározza aktuális pozícióját. A GPS vevtl érkez pozícióadatok nem kerülnek továbbításra, így senki nem tudja Önt a program segítségével nyomon követni. Ha Ön a gépjárm vezetje, javasoljuk, hogy még az utazás megkezdése eltt használja a Clarion rendszerét. A vezetnek haladás közben az útra kell figyelnie. Tervezze meg az utat még az indulás eltt, és álljon le, ha a paraméterek módosításra szorulnak. A Clarion beépített (opcionális) biztonsági üzemmóddal is rendelkezik, amely mozgó jármnél megakadályozza az érintképerny használatát. Amennyiben nem csak az utas fogja használni a Clarion rendszert, nyomatékosan javasoljuk a biztonsági mód bekapcsolását. Szintén rendkívül fontos, hogy csak teljesen biztonságos helyzetekben tekintsen a kijelzre. Mindig kövesse a jelztáblák utasításait és az út geometriáját, mieltt bármilyen információt elfogadna a Clarion programtól. Ha el kell térnie a javasolt iránytól, a Clarion az új helyzetnek megfelelen módosított útvonalat tanácsol. Ne helyezze a PNA készüléket olyan helyre, ahol zavarná a vezett a kilátásban, ahol útban lenne a felfúvódó légzsáknak, vagy ahol baleset esetén sérülést okozhat. 9 2 Általános információk A Clarion egy gépjármben történ használatra optimalizált navigációs rendszer. A rendszer adaptálható útvonal paraméterekkel háztól-házig navigációt biztosít két pont közötti és több állomásból álló útvonalak esetén. A Clarion a teljes feltelepített térképkészlet felhasználásával képes útvonaltervezésre. Néhány hasonló terméktl eltéren a Clarion a térképszegmensek vagy országok közötti navigációhoz nem igényli a gyengébb felbontású általános térképre való átváltást. A rendszer mindig teljes szabadságot nyújt Önnek, bármerre viszi az útja. Csak jelölje ki az úti célját, és már indulhat is. A Clarion használatához nem szükséges érintceruza (stílus). Az összes gomb és kezelszerv úgy került kialakításra, hogy ujjheggyel is használható legyen. A program összes funkciója elérhet hardver- és képernygombokkal. A gombok segítségével végignavigálhat a program összes képernyjén. A legtöbb képerny (különösen a menüfunkciók és beállítások) több képernyrl is elérhet, így minimalizálható a kívánt funkció eléréséhez szükséges mveletek száma. Ha Clarion rendszert használ, nem kell duplán megérintenie, vagy megérintenie és nyomva tartania az érintésérzékeny kijelzt, mivel ezek a mveletek mozgó jármben nem használhatók megbízhatóan. A képernyk legtöbb esetben egyetlen érintéssel is vezérelhetk. Ez alól mindössze a térkép mozgatása,,fogd és húzd" módszerrel és az átméretezés Térkép módban (33. oldal) jelent kivételt. A legtöbb képerny bal fels sarkában található egy Vissza gomb visszaléphet az elz, vagy közvetlenül az egyik térkép képernyre.. A nyíllal.a A Beállítások képerny jobb fels sarkában található még egy Súgó gomb is gombot kiválasztva megjelenik az aktuális képerny részletes ismertetése Használat Clarion (kezelszervek) A Clarion tervezésekor kiemelt fontosságot kapott az egyszer használat. Az Ön kézikönyve CLARION MAP770

32 Minden kezelszerv ujjheggyel használható. Ahol csak lehetséges, a funkciók elérését vagy a beállítások módosítását nyomógombok és listák teszik a lehet legegyszerbbé. 3.1 Hardvergombok A Map 670/770 csak néhány hardvergombbal rendelkezik. A Clarion legtöbb funkciója az érintképernyn keresztül érhet el. A hardvergombok a következk: Be/Ki Ezzel a gombbal bármikor ki- vagy bekapcsolhatja Map 670/770 készülékét. Ha úgy kapcsolja ki a készüléket, hogy közben a Clarion fut, akkor a készülék következ bekapcsolásakor a Clarion folytatja a navigációt, ahogy a beépített GPS meghatározta a pozíciót. A készülék kikapcsolt állapotában a GPS nem mködik, nincsenek pozícióadatok, nem készül nyomvonalnapló és a navigáció is megszakad Váltás a Térkép és a Vezetés képerny között Szükség lehet arra, hogy a navigálás során ideiglenesen átváltson a Vezetés képernyrl a Térkép képernyre és vissza. Például szüksége lehet a Térkép képernyre, amin megfelelbb nézetben jelenítheti meg a térképet, vagy ha POI elemet szeretne menteni. A Vezetés képerny akkor lehet hasznos, amikor gyorsan ellenrizni szeretné annak az utcának a nevét, amin éppen halad. A két képerny között ezzel a gombbal válthat. Alternatív megoldásként visszatérhet a Fmenübe, és kiválaszthatja onnan a kívánt képernyt Képernygombok és kezelszervek Az Clarion elsdleges beviteli felülete az érintképerny. A dokumentum késbbi részeiben látni fogja, hogy a képerny egy része nem csak adatmegjelenítésre szolgál, de megérintve funkciókat is indít. Lejjebb láthatja a program leggyakrabban használt kezelszerveinek listáját Közvetlen választók Néhány beállítás a lehetséges értékek rövid listájából választható ki. Ha az értékek grafikusan megjeleníthetk, az összes érték megjelenik a kijelzn. Az érték beállításához/módosításához érintse meg az egyik ikont Listaválasztók Ha a lista értékeit meg kell nevezni, csak az aktuális érték látható (néha rövid leírással) egy mindkét végén nyíllal határolt vízszintes sávban. A nyilak gombok. A gombbal a listában balra, a gombbal jobbra haladhat. Választását nyugtáznia kell. A kiválasztott érték a képerny elhagyásakor lép életbe Csúszkák Ha a funkció több név nélküli (numerikus) értéket is felvehet, a Clarion analóg potenciométerhez hasonló csúszkákat jelenít meg a kívánt érték beállításához. Ha az értékhatárok nem jelennek meg a csúszkák végeinél, a bal széls pozíció jelenti a minimális, a jobb széls pedig a maximális értéket. A legtöbb csúszkánál az aktuálisan beállított érték a bal oldalon látható. A kezelszerv két módon állítható. Ragadja meg a fogantyút, és állítsa a csúszkát az új pozícióba, vagy érintse meg a kívánt pozíciót (a fogantyú azonnal odaugrik). A listaválasztókhoz hasonlóan ezt a beállítást sem kell nyugtáznia. A kiválasztott érték a képerny elhagyásakor lép életbe Kapcsolók Ha a funkció csak két értékkel rendelkezik (legtöbbször Engedélyezve és Letiltva), azokat kapcsolóval állíthatja be. A listaválasztókkal ellentétben a vízszintes sáv a funkció nevét, nem pedig az aktuális állapotát tartalmazza. A bal oldalon egy visszajelz mutatja a funkció aktív állapotát., a funkció inaktív. Ha világít, a funkció aktív. A teljes Ha a visszajelz sötét sáv nyomógombként funkcionál. Az engedélyezett és letiltott állapotok között a sávot bárhol megérintve válthat Speciális kapcsolók Néhány kapcsoló eltér módon mködik. Ahelyett, hogy nem kiválasztott állapotban sötét lenne, a visszajelz vörösen világít, és áthúzvalátható, ezzel hangsúlyozva a mködés tiltását. Az Útvonal paraméterek képernyn az úttípusokra használt kapcsolók (útvonal tervezésekor használandó vagy elkerülend) (72. oldal) néhány jármtípusnál nem módosíthatók. Ha ilyen jármvet választ ki, nem csak a visszajelz, de az egész sáv inaktívvá válik és elsötétül. Ezek a kapcsolók a többihez hasonlóan használhatók. Az engedélyezett és letiltott állapotok között a sávot bárhol megérintve válthat A Gyors menü kapcsolói A Gyors menü (44. oldal) kapcsolói normál kapcsolókként mködnek, de másképp néznek ki, hogy illeszkedjenek a többi menügomb közé. Az engedélyezett és letiltott állapotok között a gombot megérintve válthat. Az Ön kézikönyve CLARION MAP770

33 Virtuális billentyzet A Clarion program úgy készült, hogy csak elkerülhetetlen esetekben kelljen betket vagy számokat bevinnie. Ilyen esetekben megjelenik egy teljesképernys 13 billentyzet, amin könny ujjheggyel dolgozni. Választhat a különálló ABC és számbillentyzet, vagy a bett és számot egyaránt tartalmazó QWERTY típusú billentyzetek között. A Clarion megjegyzi a legutóbbi választást, és a következ adatbevitelnél is ugyanazt ajánlja fel. A Clarion program alfabetikus billentyzete nem tartalmaz különleges karaktereket, mivel ékezetes betk nélkül is megadhatja a keresett úti célt. Csak az ékezetes bet ékezet nélküli megfeleljét kell begépelnie, a Clarion meg fogja keresni az összes lehetséges kombinációt az adatbázisban (pl. a francia,,cité Bergère" utca keresésénél elegend a,,cite Bergere" beírása, a többit a program elvégzi). Ha POI-t vagy nyomvonalnapló nevet gépel be, a Clarion automatikusan nagybetre javítja a kezdbetket, hogy a nevek tulajdonnévként jelenjenek meg ABC típusú billentyzet Az ilyen billentyzet csak betket tartalmaz (latin, héber, görög vagy cirill). Ha számokat szeretne bevinni, a Billentyk ( ) gomb megérintésével válthat át numerikus billentyzetre. Az utolsónak hibásan bevitt bet törlésére használja a visszatörlés (balra mutató nyíl a Szóköz és a Billentyk) között, a Szóköz billentyt megérintve új szóba kezdhet, a szöveget pedig a Kész gombbal fejezheti be. Az ilyen típusú billentyzet nagy, ujjheggyel könnyen kezelhet gombokat tartalmaz. Megjegyzés: Ha latin betket használó nyelvet választott, csak az ABC billentyzet jelenik meg. Ha a görög nyelvet választotta, megjelenik egy görög betket tartalmazó kiegészít billentyzet. Ehhez hasonlóan ha a Beállítás / Nyelvek (73. oldal) menüpontban héber vagy orosz nyelvet választott, héber vagy cirill betk jelennek meg. Ha gyakran használ számítógép billentyzetet, választhatja az egyik QWERTY típusú billentyzetet is QWERTY típusú billentyzet A QWERTY típusú billentyzeteken betk és számok is találhatóak. A billentykiosztás a QWERTY, QWERTZ (német) és AZERTY (francia) billentyzetekével azonos. A kívánt QWERTY típusú billentyzetre való váltáshoz nyomja meg többször a Billentyk gombot, amíg a megfelel billentyzet meg nem jelenik. Az elz fejezetben ismertetett különleges nyomógombok szintén elérhetk itt A számbillentyzet A számbillentyzet csak számokat tartalmaz, nagyméret nyomógombokon. A többi billentyzeten elérhet különleges nyomógombok (a Szóköz kivételével) itt is megtalálhatók. Bár a QWERTY típusú billentyzet is tartalmaz számbillentyket, például házszám megadásához a program a kényelmesebb számbillentyzetet ajánlja fel A program megismerése a képernykön keresztül A Clarion megismerésének legjobb módja az összes képerny részletes felfedezése, valamint a képernyk közötti mozgás kitapasztalása. Ez a fejezet ehhez nyújt útmutatást. 4.1 Fmenü (Navigációs menü) A Clarion indulásakor elsként a Fmenü jelenik meg. Ez a képerny-hierarchia legalsó, ún.,,gyökér" szintje, de ide a program használatakor meglehetsen ritkán kell visszatérnie. Az egyes képernyk egymásról is elérhetek, így csökkentend a funkciók elindításához vagy a beállítások módosításához szükséges mveletek számát. A program legtöbb része az alább ismertetett gombok segítségével innen közvetlenül elérhet. Sz Tartalom Úti cél: A Keresés menüt megnyitó gomb A Térkép képernyt megnyitó gomb A Vezetés képernyt megnyitó gomb Aktuális pozíció Pontos dátum és id Akkuállapot visszajelz Ez a gomb jeleníti meg a GPS állapotát, és nyitja meg a TMC üzenetek 16 Sz. listáját Tartalom Gomb a Beállítások megnyitására A Névjegy képernyt megnyitó gomb Ezzel a gombbal hagyhatja el a Clarion programot (a navigáció leáll) 4.2 Névjegy képerny A képerny megnyitásához érintse meg a Névjegy elemet a Fmenü képernyn. A Névjegy képerny a normál navigálás során nem használatos. Ez az elem a meglév térképlicencekkel, a Clarion program írójával és a program törvényes használatával kapcsolatos információkat nyújt. 4.3 A térkép A Clarion két legfontosabb és leggyakrabban használt térképeket megjelenít képernyje (Térkép és a Vezetés). Ezek hasonlóan néznek ki, hasonlóak a kezelszerveik is, de különböz használatra optimalizáltak. Az általuk megjelenített térkép azonos. A térkép elemeinek magyarázata alább található. A két térkép kezelszerveinek és különleges funkcióinak mködését lásd: 29. oldal. A Clarion aktuális verziója elsdlegesen szárazföldi navigációra készült. Ezért néznek ki a Clarion térképei papír autóstérképekhez hasonlóan (nappali színprofil és 2D térkép-megjelenítési mód). Az Ön kézikönyve CLARION MAP770

34 Mindazonáltal a Clarion többet nyújt, mint egy normál papírtérkép. A térkép megjelenítése és tartalma változtatható D és 3D térképnézet A klasszikus kiterített nézet mellett (neve 2D mód) lehetsége nyílik a térkép perspektivikus nézetbe döntésére (3D mód), ami nagyon hasonlít ahhoz, amit a szélvédn kinézve maga eltt lát. 17 A 2D és 3D mód között egyszeren válthat. Erre két lehetséget nyújt a rendszer. Használhatja a Döntés felfelé és döntés lefelé gombokat (32. oldal) a térkép egyenletes átmenettel 2D és 3D szögek közötti bedöntésére, vagy használhatja a Gyors menü kapcsolóját (44. oldal) a két mód közötti gyors váltáshoz. Megjegyzés: Észre fogja venni, hogy a 2D mód Észak fent Térkép módban rendkívül hasznos, ha térképrészletet keres, vagy célobjektumot választ ki. Ugyanakkor a 3D mód követ vezetési módban az Intelligens nagyítással együtt nagymértékben segíti a navigációt. Az üzemmódok részletes ismertetése a kézikönyv késbbi részében szerepel. Megjegyzés: A 3D nézet csak navigáláskor hasznos. Ahogy kicsinyíti a térképet, a látószög automatikusan n. Végül elér a 2D nézethez. Ha újra nagyítani kezd, fokozatosan visszaáll a 3D mód. Megjegyzés: A Speciális beállítások részben megadhatja, hogy a Vezetés mód mindig 3D Követ nézet módban induljon (75. oldal). Ettl függetlenül a térképeket továbbra is elforgathatja és döntheti, de a következ megnyitás alkalmával a képerny az elre beállított módon jelenik meg. Ehhez hasonlóan azt is megadhatja, hogy a Térkép mód mindig 2D Észak fent beállítással jelenjen meg Nagyítási szintek A Clarion kiváló minség vektoros térképeket használ, amelyek különböz nagyításokon mindig optimalizált tartalommal jelennek meg (a Térkép és Vezetés képernykön megjelen térképek részletessége a Térképbeállítások menüben állítható be (67. oldal). Az utcanevek és más szöveges objektumok mindig ugyanazzal a betmérettel láthatóak, soha sem fejjel lefelé, és mindig csak annyi utca és objektum jelenik meg, amennyi az útvonal meghatározásához szükséges. Nagyítással és kicsinyítéssel ellenrizheti, hogyan változik a megjelenítés 2D és 3D nézetben. 18 A térkép méretarányának változtatása rendkívül egyszer. Megragadhatja és széthúzhatja a léptéket (33. oldal) a Térkép képerny alján, de használhatja a nagyítás ikonokat is (31. oldal), mind a Térkép, mind pedig a Vezetés képernyn. Megjegyzés: Ha pozíciójának a térképen történ meghatározásához rövid ideig le kell kicsinyítenie a térképet, a kicsinyítés, majd nagyítás helyett használhatja az Áttekintés módot. Az Áttekintés mód egy 2D, Észak fent térképnézet, amelyet a jobb oldalon található irányt gombot megérintve hívhat el (34. oldal). Megjegyzés: A Clarion a navigáláshoz egy különleges Intelligens nagyítás funkcióval is rendelkezik, amely automatikusan forgatja, méretezi és dönti a térképet 3D nézetbe, hogy mindig az adott helyzetnek optimálisan megfelel nézetet biztosítsa. Ha Ön kanyarhoz közeledik, a funkció kinagyítja a térképet, és megnöveli a látószöget, hogy Ön könnyebben felkészülhessen a manverre. Ha a következ kanyar még messze van, a funkció kicsinyíti a nézetet és csökkenti a látószöget, hogy láthatóvá tegye az Ön eltti útszakaszt Nappali és éjszakai színprofilok A különböz színprofilok segítségével a Clarion a környezeti fényekhez állítható. Használja a nappali és éjszakai színprofilokat ennek megfelelen. A nappali színek hasonlóak a papírtérképekéhez, míg az éjszakai színprofil színei sötétebb árnyalattal jelenítik meg a nagyobb objektumokat, hogy a képerny általános fényereje kisebb legyen, ugyanakkor gondosan kiválasztott színek informálják a vezett az összes szükséges tudnivalóról. A nappali és éjszakai színprofil között manuálisan a Gyors menüben (45. oldal) válthat, de hagyhatja azt is, hogy a Clarion automatikusan átváltsa (64. oldal) Önnek. Megjegyzés: Az automatikus nappali/éjszakai mód az aktuális dátumon és a GPS pozíción alapul, melyek alapján a Clarion kiszámítja az adott napon az adott helyre érvényes napfelkelte és napnyugta idejét. Ezen információk alapján a Clarion pár 19 perccel napkelte eltt, amikor az ég kezd világosodni, és pár perccel napnyugta eltt, mieltt még besötétedik automatikusan a megfelel színprofilra vált. Tipp: A Clarion számos nappali és éjszakai színprofillal rendelkezik. Az Ön kézikönyve CLARION MAP770

35 Az Önnek legmegfelelbb színprofilok kiválasztásához lépjen be a Beállítások menübe (68. oldal). Tipp: Az éjszakai színprofil további finomításához megadhatja a Clarion készüléknek, hogy éjszakai színprofilra váltáskor csökkentse a háttérvilágítás fényerejét. A háttérvilágítás szintje nappali és éjszakai üzemmódban egyaránt beállítható. (76. oldal). Megjegyzés: A kézikönyvben említett színek és az illusztrációk az alapértelmezett nappali és éjszakai színprofil beállításokat mutatják. Elfordulhat, hogy ezek eltérnek az Ön által választott színektl. Tipp: Clarion használata esetén napnyugta után vagy napkelte eltt keresse meg a napot az égen a térkép hátterén, lapos 3D nézetben. A nap további tájékozódási pontot nyújtva az aktuális pozíciójában jelenik meg, ezen kívül kellemes látványelem Utcák és utak A Clarion papír autóstérképekhez való hasonlatossága kényelmessé teszi használatát akkor is, amikor utcákat jelenít meg, amik a navigálás során a térkép legfontosabb elemei. A Clarion a normál térképeknél megszokott színkódokat használja, és az utak szélessége is azok fontosságára utal, így nem nehéz megkülönböztetni az autópályát a mellékutcától. Az utcák, utak azonosítását az utcanév és az út száma szolgálja. Természetesen ezek az adatok megjelennek a térképen. A Clarion az utcanevek megjelenítésére két különböz módot alkalmaz. A hagyományos mód megegyezik az autóstérképeken alkalmazott módszerrel a név az úttal párhuzamosan jelenik meg. A másik módszer egy sajátos, az úton megjelen virtuális utcanév tábla. 20 Önnek nem szükséges választania a két mód közül. A Clarion az adott döntési és nagyítási szintnek leginkább megfelelt használja. Nagyítsa ki a térképet, hogy csak néhány utcanév legyen látható, majd kezdje el dönteni felfelé és lefelé, így megfigyelheti, hogyan vált a Clarion a két megjelenítési mód között. Megjegyzés: Az automatikus váltás akkor is mködik, ha bekapcsolta az Intelligens nagyítás funkciót. Elször furcsának tnhet, de késbb ki fogja tapasztalni, hogyan állítja a rendszer a megjelenített információkat a térkép aktuális nézetéhez. Ez nagyon fontos, mert a vezetnek egy pillantással le kell tudni olvasnia a térképet. Tipp: Ha a navigálás során zavarják az utcanevek, kapcsolja ki azokat a Térképbeállítások (68. oldal) menüben. Tipp: A fbb utak az elsdleges nevükön kívül alternatív névvel (számozással) is rendelkeznek. Kiválaszthatja, hogy megjeleníti-e ezeket a neveket, vagy nem. Ezt a Térképbeállítások (68. oldal) menüben választhatja ki Egyéb objektumok A tájékozódást segítend a térkép olyan objektumokat is tartalmaz, amelyeknek nincs funkciójuk a navigálásban, de segítenek Önnek abban, hogy a térképen meghatározza a pozícióját. Ezek lehetnek felszíni vizek, nagy épületek, erdk stb. Tipp: Ezek az objektumok normál esetben természetes hatást kelt felületmintázattal jelennek meg. Ha kikapcsolja a felületmintázatot, és az objektumokat sima színes felületekkel jeleníti meg (68. oldal) felszabadíthat némi erforrást PNA készülékében Jelenlegi pozíció és Pozíció mindig az úton Ha a GPS pozíció elérhet, az Ön helyzetét a térképen a kék nyíl (éjszakai színekkel sárga) mutatja. 21 A nyíl által mutatott irány jelzi az Ön haladási irányát. A nyíl mérete és alakja a nagyítással és döntéssel együtt változik, mintha a tájjal együtt mozogna. A Clarion beépített Pozíció mindig az úton funkcióval rendelkezik, ami a pozíciónyilat mindig az úton, egysávos útnál az út tengelyében, kétsávos útnál pedig a haladás szerinti forgalmi sávban tartja (pl. Németországban a jobb sávban, az Egyesült Királyságban pedig a bal sávban). A GPS vevtl érkez pozícióadat a térképen kék pontként jelenik meg. Ez segítséget nyújthat a helyzetmeghatározáshoz, ha a GPS pontossága alacsony, és a Pozíció mindig az úton rendszer nem a megfelel úton mutatja Önt. Ez a nyomvonalnaplóban rögzített pozíció is (49. oldal). Megjegyzés: Ha gyalog közlekedik, a Pozíció mindig az úton funkciót a Speciális beállítások (80. oldal) résznél kikapcsolhatja. Ha ez a funkció ki van kapcsolva, a nyíl ott jelenik meg, ahol a kék pont a Pozíció mindig az úton funkciónál bekapcsolt állapotában lenne. Ha elérhetetlenné válik a GPS pozíció, a nyíl szürkére vált, de az utazás még rövid ideig a javasolt úton folytatódik azzal a sebességgel, amelyet a rendszer a GPS jel elvesztésekor érzékelt. Az Ön kézikönyve CLARION MAP770

36 Ha eléri a következ útvonaleseményt, vagy 40 másodperc elteltével a nyíl mozgása leáll, és a GPS vétel visszatértéig szürke marad. Ezzel a módszerrel a rövidebb alagutakban sem vész el a pozíció Kiválasztott térképpont, más néven Kurzor Ha a térképen megérint egy pontot, vagy a Keresés funkcióban kijelöl egy adott tételt, az a térkép kijelölt pontjává válik. Kis vörös pontként jelenik meg, körülötte pulzáló vörös körökkel, hogy minden nagyítási szintnél feltn maradjon, még akkor is, ha 3D térképnézet hátterében jelenik meg. Ez a pont kiindulási pontként, állomásként vagy úti célként használható, kereshet a közelben POI-t, megjelölheti jelölvel, vagy elmentheti POI-ként. A kurzor, ha látható, átméretezésnél referenciapontként is szolgálhat. 22 Megjegyzés: Ha van elérhet GPS pozíció, és a Pozíciókövetés (32. oldal) aktív, a kurzor az aktuális GPS pozíció, a kék nyíl. Ha a térképet megérintve másik pontot választ ki, vagy a Keresés menüt (83. oldal) használja, az új Kurzor a térképen vörös pontként jelenik meg, körülötte pulzáló vörös körökkel Megjelölt térképpontok (Jelölés) A Kurzor kaphat Jelölést. A Jelölk a térképre rögzítve jelennek meg. A Jelölés minden nagyítási szintnél látható és pozícióban marad, amíg el nem távolítja, vagy az összes Jelölt ki nem törli a Speciális beállítások (81. oldal) részben. A Jelölés színét a Clarion automatikusan választja ki. A különböz színek segítik a Jelölés azonosítását késbb az Elzmények listában (89. oldal). Ezek az elemek címükkel és GPS koordinátáikkal együtt jelennek meg. Tipp: Ha gyorsan meg akarja határozni egy pont koordinátáit, alkalmazzon Jelölést, majd keresse meg a koordinátákat az Elzmények listában (89. oldal).így a Jelöléssel együtt a koordinátákat is elmenti, aminek késbb még hasznát veheti. Ha késbb már nem lesz szüksége a koordinátákra, csak válassza ki a pontot, és indítsa el a Koordináta keresése (89. oldal) funkciót Látható POI-k (Points of Interest, azaz érdekes helyek) A Clarion program adatbázisa beépített POI-k ezreit tartalmazza, de Ön is létrehozhatja saját POI adatbázisát. Ha mind egyidejleg megjelenne a térképen, akkor nem is nagyon látszana más. Ezt elkerülend a Clarion programban kategóriák és alkategóriák segítségével kiválaszthatja, hogy milyen POI-k legyenek láthatók, és milyenek nem (46. oldal). A POI-kat a térképen ikonok jelzik. Beépített POI esetén az alkategória ikonja az aktuális PIO. Az Ön által létrehozott pontok esetében az ikont Ön választja ki a POI számára (ez késbb módosítható). Az ikonok elég nagyok ahhoz, hogy felismerhet legyen, mit ábrázolnak, és áttetszk, hogy ne takarják el az alattuk lév utat vagy keresztezdést. Ha a térképet lekicsinyíti, az ikonok eltnnek. Ahogy nagyítani kezdi, a látható POI-k helyén kis pontok tnnek fel. További nagyításra megjelennek a teljes ikonok. 23 Ha két pont annyira közel került, hogy átfedik egymást, az egyes ikonok helyett egy többszörös POI ikon jelenik meg. Az külön-külön történ megjelenítéshez további nagyítás szükséges. (Ha a POIkat ugyanaz az ikon jelöli, a többszörös POI ikon helyett ez jelenik meg.) Megjegyzés: Navigálás során a POI ikonokat az utcanevekkel (68. oldal) együtt letilthatja. Ha az utazása során még szüksége van ezekre az információkra, a Pozíciókövetés (32. oldal) kikapcsolásához egyszeren mozdítsa el a térképet. Ekkor azonnal megjelennek az utcanevek és a POI ikonok. Most érintse meg a Követés gombot a Pozíciókövetés ismételt bekapcsolásához. Tipp: Érintse meg a térképet a POI elemen vagy a közelében, hogy egy felugró menüben megjelenjen a legközelebbi POI-k listája vagy a helyek nevei, ha engedélyezte a funkciót (48. oldal). A listában szerepl adott POI részletes adatainak megjelenítéséhez érintse meg a jobb oldali kék,,i" ikont. Ha a közelben túl sok POI található, elfordulhat, hogy a lista hiányos lesz. A Kurzor menüben (36. oldal) található egy POI elnevezés gomb, amely behívja az összes közeli POI elemet tartalmazó képernyt. Itt már egyenként megnyithatja azokat, hogy megjelenjenek részletes adataik, és úti célként kiválaszthassa a megfelelt Közlekedési kamerák A Közlekedési kamerák mint pl. a sebességmér kamerák és jelzlámpáknál elhelyezett kamerák speciális POI típust alkotnak a Clarion programban. Részletesebb leírásukat lásd: 58. oldal Az aktív útvonal elemei A Clarion több állomást is kezelni tudó útvonaltervez rendszert használ, amelyben van egy kiindulási pont (a jelenlegi helyzete, ha van elérhet GPS pozíció), egy úti cél, az út aktív szakaszának nyomvonala, valamint opcionálisan állomások és inaktív szakaszok. Az Ön kézikönyve CLARION MAP770

37 Ezek mindegyike megjelenik a térképen A kiindulási pont, az állomások és az úti cél Ezeket a pontokat zászlócskák jelzik Animált navigáció A fent említett speciális pontokon kívüli összes úteseményt mozgó nyilak reprezentálják. A nyilak azt az irányt mutatják, amerre az utazását folytatnia kell Az út aktív szakasza Az aktív szakasz az útvonal azon része, amin jelenleg halad, Ha nem vett fel Állomásokat, a teljes útvonal aktív szakasznak minsül. Ha az útvonalban vannak Állomások, az aktív szakasz a jelenlegi helyzetétl a következ állomásig tart. Az aktív szakasz így jelenik meg: világoszöld/piros. Mindig ez a térkép legszembetnbb része, még akkor is, amikor 3D térképnézetben a háttérben van. A kijelölt útvonal kétsávos út esetén az út haladási irányba es felén, egysávos útnál az út közepén látható. Ha a térképet kinagyította és a jelölsáv elég széles, az úton a haladási irányt kis nyilacskák jelzik. Ez hasznos lehet, amikor indulás eltt átfutja az útvonalat, vagy amikor egy összetett keresztezdéshez ér Az út inaktív szakaszai Az útvonal késbbi részei inaktívak. A térképen az aktív szakasszal azonos színnel jelennek meg, de annál sötétebb árnyalatban. Az inaktív útszakasz azonnal aktívvá válik, amint eléri a kezdetét jelent Állomást Az útvonal Ön által elkerülendnek minsített útjai Bár az Útvonal paraméterek beállításainál kiválaszthatja, hogy mely úttípusokon szeretne haladni és melyeket szeretné elkerülni (72. oldal), néha ezeket a kiindulási ponton, az állomásokon vagy az úti célnál lehetetlen elkerülni. Ilyen esetben a Clarion az útvonal ilyen szegmenseit más színnel jeleníti meg GPS adatok képerny Az ablak megnyitásához érintse meg a GPS gombot a TMC üzenetek listáját tartalmazó képernyn. A GPS adatok képerny a GPS eszköztl beérkezett adatokat tartalmazza, egyúttal kiindulópontként funkcionál az alábbi képernykhöz: Id szinkr Megjelen GPS adatok A bal oldalon található virtuális égbolt reprezentálja az égboltnak az Ön helyzetébl látható részét, középen az Ön pozíciójával. A mholdak a valós pozíciójukban látszanak. A GPS a zöld és a szürke mholdaktól is fogad adatokat. A szürke mholdakkal a kapcsolat egyirányú, míg a zöldek segítségével a GPS az Ön jelenlegi pozícióját számítja ki. A jobb oldalon a mhold jelersségét mutató sávok láthatók. A szürke sávok a szürke, a fekete sávok pedig a zöld mholdakra vonatkoznak. A mholdak azonosítására használja a virtuális égbolton szintén megjelenített számukat. Minél több mholdat lát a GPS (a zöldeket), annál pontosabban képes kiszámítani az Ön pozícióját. A képernyn megjelen további információk a következk: jelenlegi pozíció szélesség/hosszúság formátumban, magasság, sebesség, dátum, id és számított pontosság. Megjegyzés: A pontosságot olyan tényezk is befolyásolhatják, amelyeket a GPS nem tud számításba venni. A pontossággal kapcsolatos információk tájékoztató jellegek. A bal oldalon látható két ikon mutatja a GPS kapcsolat állapotát és a vétel minségét GPS kapcsolat visszajelz Bal oldalon középen a kapcsolóknál alkalmazottakhoz hasonló lámpa található. Ez több színben képes világítani, és több értéket reprezentál: a egy gyorsan villogó zöld lámpa, amely a GPS vevvel létrejött kapcsolatra és az adatok vételére utal, más színek beépített GPS-nél nem jelennek meg. Ha a fentiektl eltér jelenséget tapasztal, az a készülék hibás mködésére utal GPS adatminség visszajelz A bal fels sarokban látható egy parabola antenna, ami a GPS jel minségét mutatja. A különböz jelminségeket különböz színek jelölik: 27 A vörössel átlósan áthúzott fekete azt jelenti, hogy nincs kapcsolat a GPS eszközzel. Ha készüléke beépített GPS-sel rendelkezik, ez nem történhet meg. A vörös azt jelenti, hogy a GPS csatlakozott, de nincs elérhet GPS pozíció, a sárga 2D vételt jelent. A rendszer lekért egy GPS pozíciót, a Clarion készen áll a navigációra, de a GPS által befogott mholdak száma csak a vízszintes pozíció kiszámítására elegend. A magassági adatok még hiányoznak, és a pozícióhiba is számottev lehet. zöld 3D vételt jelent. A GPS vev elegend mholdat lát a magasság A kiszámításához. A pozícióadatok általában pontosak (bár a különböz környezeti tényezk miatt némi pontatlanság felléphet). Az Ön kézikönyve CLARION MAP770

38 Powered by TCPDF ( A Clarion készen áll a navigációra Id szinkronizálás A képerny jobb fels sarkában látható másik gomb egy új képernyt nyit meg, itt szinkronizálhatja PNA készülékének óráját a kapcsolódó GPS által jelzett pontos idvel. Ha bekapcsolja az Automatikus korrekció kapcsolót, aclarion rendszeresen ellenrzi a PNA idadatait, és azokat a GPS által szolgáltatott pontos idnek megfelelen korrigálja. A gomb alatt a GPS által szolgáltatott pontos id és a PNA órája által mutatott id látható. Itt ellenrizheti, hogy szükséges-e a szinkronizálás. Az id manuális gombot. szinkronizálásához érintse meg a A PNA rendszerideje alatt látható óra- és perc-beállító vezérlkkel manuálisan, érvényes GPS id nélkül is beállíthatja a pontos idt. Ezzel a módszerrel korrigálhatja a pontos idt szinkronizálás után, ha PNA eszköze nem támogatja az idzónákat vagy a nyári-téli idszámítást Térkép képernyk A térkép tartalmának magyarázata után a térkép képernyk további részeinek leírása következik. Két térkép képerny jelenhet meg: a Térkép és a Vezetés képerny. A térképek megjelenítési módja azonos, de kinézetük és kezelszerveik különböz célokra optimalizáltak. A Térkép képerny fként GPS nélkül használatos, ez használható térkép böngészéséhez, felhasználói POI elemek létrehozásához vagy a térkép pontjain alapuló útvonal tervezéséhez. A Térkép képerny úgy került kialakításra, hogy a maximális térképterületet adja. A képerny rendszerint 2D, észak fent elrendezésben használatos. A Clarion beállítható úgy, hogy a Térkép képerny mindig 2D, észak fent módban (75. oldal) nyíljon meg. A Vezetés képerny vezetési célokat szolgál. A térkép megjelenítésén kívül ez a képerny néhány kiegészít utazási információt is tartalmaz, ha csak autózik (sebesség, az utca neve, amin halad, sebességkorlát az adott úton), valamint néhány további útvonal adatot, ha navigál (pl. a következ utca az útvonalon, hátralév távolság, a következ útvonalesemény típusa). A képerny rendszerint 3D, követ módban használatos. A Clarion beállítható úgy, hogy a Vezetés képerny mindig 3D, követ módban (75. oldal) jelenjen meg. Számos kezelszerv hasonló módon jelenik meg a két képernyn. Ezeket a következ oldalakon ismertetjük. A Térkép képerny elemei: 29 A Vezetés képerny elemei: Sz Kijelz (Csak a Vezetés) Kanyar elnézet* n/a n/a n/a n/a Azt jelzi, hogy a GPS pozíció követés és irány inaktív Kijelölt térképpont (Kurzor) (Csak térkép) térkép lépték n/a Térképtájolás és Áttekintés GPS pozíció minsége Akku állapot Hang be vagy némítás Nyomvonalnapló rögzítése vagy lejátszása n/a (Csak a Vezetés) Aktuális utca (Csak a Vezetés) Utazási és Útvonal adatok** (Csak a Vezetés) Távolság Kezelszerv Hangnavigáció ismétlése Nagyít (opcionális) Kicsinyít (opcionális) Lefelé dönt (opcionális) Felfelé dönt (opcionális) A Pozíciókövetés / Intelligens nagyítás visszakapcsolása A Pontinfó és a Kurzor menü megnyitása Megragadva nagyítás/kicsinyítés Menü (Keresés, Gyors, Útvonal, Fmenü) Váltás Észak fent, Követ és Áttekintés módok között A TMC üzenetek listájának megnyitása A beállítások megnyitása A Hangbeállítások megnyitása A Nyomvonalnapló képerny megnyitása A Kurzor menü megnyitása Az Útvonaladatok képerny megnyitása Az Útvonaladatok képerny megnyitása Hangnavigáció ismétlése Sz. Kijelz a következ kanyarig*** Kezelszerv (Csak a Vezetés) Következ utca*** (Csak a Vezetés) Közeledés a következ kanyarhoz*** Aktuális sebességhatár***** Bluetooth vagy telefonhívás állapota n/a n/a n/a A Bluetooth beállítások megnyitása * Csak a Térkép képernyn, ha az útvonal aktív ** A tartalom eltér, ha az útvonal aktív *** Csak akkor jelenik meg, ha az útvonal aktív **** Csak akkor jelenik meg, ha az útvonal aktív, és a következ kanyar már közel van ***** Csak akkor jelenik meg, ha az adott útra érvényes sebességhatár ismert Kanyar elnézet (1. sz.) A Vezetés képernyn ez a mez a következ manver grafikus képét mutatja. Például ha kanyarhoz közelít, egy nyíl mutatja, hogy enyhe, normál vagy éles kanyar várható. Ha körforgalom következik, a képen látható a kijárat száma is. A mez nyomógombként is szolgál. Ha megérinti, megszólal a hangnavigáció ismétlése. Az Ön kézikönyve CLARION MAP770
