Használati útmutató folyamatos tintaellátó rendszerhez tintasugaras Canon készülékekhez: MP240/250/260/270/280/480/490; MX320/330/340/350; IP2700

Átírás

1 1 Használati útmutató folyamatos tintaellátó rendszerhez tintasugaras Canon készülékekhez: MP240/250/260/270/280/480/490; MX320/330/340/350; IP2700 Köszönjük, hogy webshopunkat választotta és megvásárolta a CISS rendszert! Számunkra fontos az Ön elégedettsége, ezért kérjük, figyelmesen olvassa el a használati útmutatót. Ha ezek után bármilyen kérdése felmerül, keresse elérhetőségeink egyikét! CISS rendszerről: a Folyamatos Tintaellátó Rendszer (CISS) egy olyan nyomtatási lehetőség, mely lehetővé teszi a nagy darabszámú nyomtatást akár otthon, akár kis irodákban, igazán költséghatékonyan. Ideális másoláshoz, marketing anyagok készítéséhez is. A rendszer tartalmazza a szükséges tintatartályokat tintával, többcsatornás szilikon csövet is, mely a tartályokat köti össze a patronokkal, mindezt kiváló minőségű tintával. A CISS előnyei: a külső tinta tartály kapacitása 10-20x nagyobb, mint az eredeti tintapatronok kapacitása nincs szükség a nyomtatóból a tintapatronok eltávolítására az utántöltéshez, így nem kerül levegő sem a nyomtatófejbe. a rendszer használata jelentős spórolást jelent a nyomtatási költségeken, hosszútávon 1. Felkészülés a telepítésre A CISS telepítéséhez javasoljuk, hogy nagyon figyelmesen olvassa el az alábbi útmutatót. A telepítés megkezdése előtt ellenőrizze az egész rendszert, a nyomtatóját és a megvásárolt csomag tartalmát! Nagyon ügyeljen arra, hogy a CISS használata, telepítése során véletlenül se fogja- és/vagy érintse meg a nyomtató fejeket, chipeket vagy egyéb elektronikát. Ügyeljen rá, hogy ne kerüljön a nyomtatóba vagy rossz helyre folyadék, tinta és/vagy szennyeződés, kosz, stb A CISS telepítése előtt győződjön meg arról, hogy a nyomtatója hibátlanul működik, helyesen nyomtat az eredeti patronokkal, a papíradagolója is rendesen működik. Ha a nyomtatója teljesen új tehát egyszersem használt - kérjük, folytassa az 1.4 pontnál A rendszer telepítése előtt győződjön meg róla, hogy a tintapatronjai nem újratöltöttek, azon semmilyen beavatkozást nem végeztek. A korábban már újratöltött patronokkal a rendszer nem képes megfelelően működni Kérjük, nyomtasson egy teszt oldalt, annak ellenőrzésére, hogy a nyomtató megfelelően működik. Ezt a következőképp tudja megtenni: Start > Vezérlőpult > Eszközök és nyomtatók > nyomtató kiválasztása > (jobb egérgomb) Nyomtató tulajdonságai > Karbantartás > Fúvóka ellenőrzése. Ha a teszt nem megfelelő végeredménnyel zárult, végezzünk tisztítást / mélytisztítást. Ha megfelelő eredményt ad, elkezdheti a CISS telepítését. Ha a tisztítás nem vezet eredményre, cserélje ki a patronokat egy újra. 1. ábra 1.4. A csomagban található szilikon csövet egyenesítse ki, a teljes készletet pihentesse szobahőmérsékleten több órán keresztül, hagyja, hogy a rendszer akklimatizálódjon, főleg a szállítást követően.

2 Készítse elő a környezetét a CISS beszereléshez, úgy hogy elkerülje a bútorok, a környezet, a ruha és saját maga összetintázását. Érdemes kesztyűt is felvenni, illetve felkészülni törlőkendővel (sokkal, megelőzve a bajt, ugyanis a tintát nehéz kiszedni az anyagokból). 2. Beépítés előkészítése 2.1. Kapcsolja be a nyomtatót, nyissa fel a patronokat takaró nyomtatófedelet. Várja meg, amíg a patronok a patroncsere állásba kerülnek, majd húzza ki a nyomtatóját a konnektorból, így áramtalanítva egyszerűen azt. Mozgassa a patronokat tovább, ha szükséges, de csak óvatosan; majd vegye ki az eredeti tintapatronokat Óvatosan távolítsa el a címkéket a patronokról (pl. tapétavágó kés segítségével). Ekkor láthatóvá válnak a patronokon a szerelési nyílások, lyukak. A 4. ábrán látható helyekre a fúró segítségével készítsen négy nyílást. A 4. ábrán a nyíl végén látható nyílást le kell ragasztani. Nem használjuk ennél az eredeti nyílást, mint a többi szín esetén. Kérjük, ügyeljen arra, hogy a felső lyukat a 4. ábrán látható módon, kis mértékben- az eredeti jelölés alá készítse. Az összes többi lyuknál az 5. ábra szerinti módon járjon el és a jelölt helyekre készítse. Fokozottan ügyeljen arra, hogy a fúrónak megfelelő (és véletlenül se nagyobb) átmérőjű lyukakat (szabályos 2. ábra kör alakú, nem tojás alakú lukakat) készítsen. Ügyeljen arra, hogy ne hulljon forgács a patronba és ne kerüljön bele más idegen anyag sem. A fúrót ne tolja mélyre, csak a palást átfúrására van szükség! Ha nem az ábra szerint fúrja a lyukat, vagy nem szabályos kör a furat, a nyomtató nem fogja felismerni a patront, a rendszer nem fog megfelelően működni. 3. ábra 4. ábra 5. ábra Abban az esetben, ha a patronok már korábban használtak, vagy üresek, úgy a telepítés előtt tintával fel kell tölteni őket. ( ). Ha a patronok újak, lépjen a 2.7 ponthoz.

3 Győződjön meg arról, hogy a feltölteni kívánt tartály pontosan milyen színű tintát tartalmaz! A színek azonossága nagyon fontos, a színek keveredése nyomtatási problémákat okoz, pl. színtévesztéshez. Töltse meg a fecskendőket tintával, majd csatlakoztassa a tűket. A patront helyezze a nyomtató fejjel lefelé egy papír törlőre. A törlő felszívja az esetlegesen túlcsorduló tintát. Figyeljen arra, hogy a törlő ne legyen porózus Helyezze a tűt a megfelelő szín töltőnyílásához és kb. 5-6mm hosszan szúrja át a záró szivacsot. Lassan nyomja le a fecskendő dugattyúját lefelé. Fecskendezzen 2-6ml színes és 5-10ml fekete tintát a megfelelő nyílásokba. Ne keverje a színeket! Ügyeljen rá, hogy ne töltse túl a patronokat (ha szükséges a fecskendőbe szívja vissza a felesleges tintát), illetve ne töltsön olyan tartályt, melyből hiányzik a lezáró szivacs. (6. és 7. ábra) Ha a tinta nem jut a nyomtatófej irányába, szúrja vissza a megfelelő nyílásba a tűt és szívjon vissza tintát a fecskendőbe. Tisztítsa meg ismét a fejet és a csatlakozókat. Végezetül egy tiszta szövetdarabbal törölje végig a fúvókákat. Ha az összes szín tiszta nyoma látszik, sikeresen elvégezte a töltést Helyezze vissza a patronokat a nyomtatóba, kapcsolja be a készüléket és végezze el a 1.3 pontban leírtakat. Ez a lépés kihagyható ábra 2.7. A 8-9 ábrán láthatóak szerint a fúrt lyukakba helyezzen óvatosan, körkörös mozdulatokkal gumigyűrűket. Ügyeljen rá, hogy a gyűrűk pontosan illeszkedjenek, és véletlenül se sérüljenek meg! 3. Szilikon cső telepítése 8. ábra 8. ábra 9. ábra Minden nyomtatónak megvan a meghatározott szín kombinációja, tehát győződjünk meg arról, hogy a megfelelő patron a megfelelő CISS tartállyal van-e összekötve (10. ábra). A következőkre figyeljünk a CISS cső telepítése közben: - Ne törjön meg sehol a cső. - Egyesével a megfelelő színhez csatlakoztassuk a csövet. - Minden rendesen a helyén van-e. 10. ábra

4 4 4. CISS rendszerek tintával töltése / későbbiekben a CISS újratöltése Általában külön kérés kivételével webshopunkban kapható CISS rendszereink tintával vannak töltve. Amennyiben Ön egy olyan CISS rendszert vásárolt, mely nincs tintával töltve, a következőket tegye: Ki kell húzni óvatosan a nagy szilikon dugót. A CISS rendszert csak a nagy szilikon dugónál szabad tölteni. Figyeljünk arra, hogy a másik oldalon a kis szilikon dugó be legyen dugva, ha esetleg eddig UFÓ levegőztető volt bedugva, azokat távolítsuk el és utána dugjuk be a kis szilikon dugót. Óvatosan a tintát kezdjük el a nagy szilikon dugónál beleönteni a rendszerbe: ha gyakorlottak vagyunk, akkor lehet üvegből önteni, ha még kevés a gyakorlatunk, akkor fecskendőbe szívjunk fel tintát és fecskendőn keresztül adagoljuk a tintát folyamatosan. Figyeljünk arra, hogy a CISS rendszert maximum 75%-ig szabad tölteni. Miután végeztünk a töltéssel, tisztogassuk le az esetlegesen kifolyt tintát, majd dugjuk be a nagy szilikon dugót. Figyeljünk arra is, hogy a tintaszint megfelelő legyen a tartály mindkét oldalán: a hátsó részben kevesebb, a nagy tartályban jóval több tinta legyen. Ha - ahogy az alsó képen is látható - a tintaszint megegyezik a két tartályrészben vagy a kisebb részben magasabb a tintaszint, a CISS-t óvatosan magunk felé döntjük (a nagy szilikondugó felé). Így a tintaszint helyreáll. Figyeljünk arra, hogy a nagy dugók mind be legyenek rendesen nyomva a helyükre, különben tintás meglepetésben lesz részünk! Húzzuk ki a kis szilikondugót, helyezzük be az "UFÓ" alakú levegőztetőt a kis szilikondugó helyére. Minden színnél ismételjük meg ezt a folyamatot. Figyeljünk arra, hogy véletlenül se keverjük össze a tintákat (főleg, ha két fekete színt használ a CISS rendszeres nyomtatónk). Ha végeztünk, tegyük vissza a helyére a CISS rendszert, majd végezzünk fúvókatesztet, ha szükséges, akkor fúvókatisztítást is.

5 5 Megjegyzés: arra figyeljünk, hogy a CISS-ből soha ne fogyjon ki a tinta. Így tudjuk elkerülni a felmerülő levegősödést. Ellenőrizzük le, hogy a CISS tartályban a tintaszint megfelelően áll-e. Ha helytelenül, a vonal felett áll a tintaszint, a következő a teendő: a CISS rendszerre helyezzünk fel egy csőszorítót (11. ábra), majd a tartályokat meg kell dönteni a nagyobb tartály rész felé 90 fokkal (ahogy a felső rajzos ábrán is látjuk), azonban figyeljünk, hogy a szilikondugók megfelelően a helyükre vannak-e dugva, nem folyhat ki a tinta. Ezt követően a rendszert tegyük le normál helyzetében a nyomtató mellé, egy vonalban egymással, majd győződjünk meg róla, hogy a tintaszint rendben van-e a tartályokban. Ha igen, vegyük le a csőszorítót, a kis szilikondugókat pattintsuk ki a helyéről, majd helyezzük vissza az UFÓ alakú levegőztetőket a helyükre. 11. ábra 5. Rendszer élesítése Keressük meg a csomagban a patron alátéteket. Ez különböző színű lehet, a képen kék színnel van jelölve (figyelem, ez nem minden nyomtatóhoz tartozék, csak a PG510 patronokhoz tartozék, 12. ábra). Az alátéteknek a képen látható módon szükséges állniuk. Figyeljünk arra, hogy ne cseréljük fel az alátéteket: a nagy kamrás alátét a fekete patroné, a kis kamrás alátét pedig a színesé. Egyenként helyezzük a patronokat az alátétekre, a tartóra, győződjünk meg róla, hogy az alátét belsejében a kamra szabad. Ezután vegyünk egy fecskendőt (üreset). A patronokat egyenként a tartóba tesszük és a megakadályozzuk. 6. Helyezzük el a szilikon csövet Amire figyelni kell: 13. ábra 12. ábra fecskendőt a megfelelő gumi alátétbe helyezzük, ezt követően lassan húzzuk a dugattyút felfelé. Ahogy mozgatjuk a dugattyút, szembe tűnő, ahogy a tinta mozog a szilikon csőben. Várjuk meg, amíg a szilikon cső teljesen megtelik, és a nyomás teljes mértékben ki nem egyenlítődik, ezután lassan távolítsuk el a fecskendőt az alátétből. Ezután vegyük ki a patront a tartóból, tisztítsuk meg a fejet, bizonyosodjunk meg róla, hogy nincs sehol tinta, ahol nem kellene, hogy legyen, ezután tiszta törlőkendővel töröljük meg a fúvókáját. A következő mintát kell látnunk (13. ábra), ha jól dolgoztunk. Ha sikeres volt a művelet, 5-7 centiméterre a CISS tartályoktól szorítsuk el a csöveket, hogy a szivárgást megelőzzük, illetve - Mindig figyeljünk a cső hosszára! Mindig a leghosszabb utat számoljuk ki: a csőnek elégnek kell lennie ahhoz, hogy jobbra és balra is végig érjen a patronnal együtt, kényelmesen, nem gátolva a szabad mozgást. - A csövet óvatosan lehet hajlítani, és hozzáérhet a fejhez vagy a nyomtatóhoz, de nem szabad, hogy bárhova is beszoruljon, mozgó és fixen álló rész közé nem mehet! Tegyük be a nyomtatóba a patronokat, pattintsuk óvatosan a tartókba, és győzödjünk meg arról, hogy a patronok teljes mértékben a helyükön vannak-e. Ezután a szilikon csövet helyezzük el: a rögzítő fül mögött vezessük el, majd zárjuk le a színes patron fülét, majd a feketéét is. Közben vigyázzunk arra, hogy ne törjön vagy csavarodjon a cső. A következő ábrákon látható a folyamat.

6 6 14. ábra MP240 / 250 / 260 / 270 / 280 / 480 / 490; MX320 / 330 / 340 / 350 esetén: mozgassuk meg a patrontartó kocsit a bal szélső oldalra, majd rögzítsük a mellékelt tartóval a szilikon csövet. Ezt követően mozgassuk a kocsit jobb és bal állásba, hogy teljes mértékben meggyőződhessünk arról, hogy a cső sehol nem akad, semmi sem gátolja a szabad mozgást. Zárjuk le a nyomtató fedelét. IP2700 esetén: kétoldalas ragasztóval és csőtartókkal rögzítsük a szilikoncsövet a nyomtatóhoz. Ezt követően mozgassuk a kocsit jobb és bal állásba, hogy teljes mértékben meggyőződhessünk arról, hogy a cső sehol nem akad, semmi sem gátolja a szabad mozgást. Zárjuk le a nyomtató fedelét.

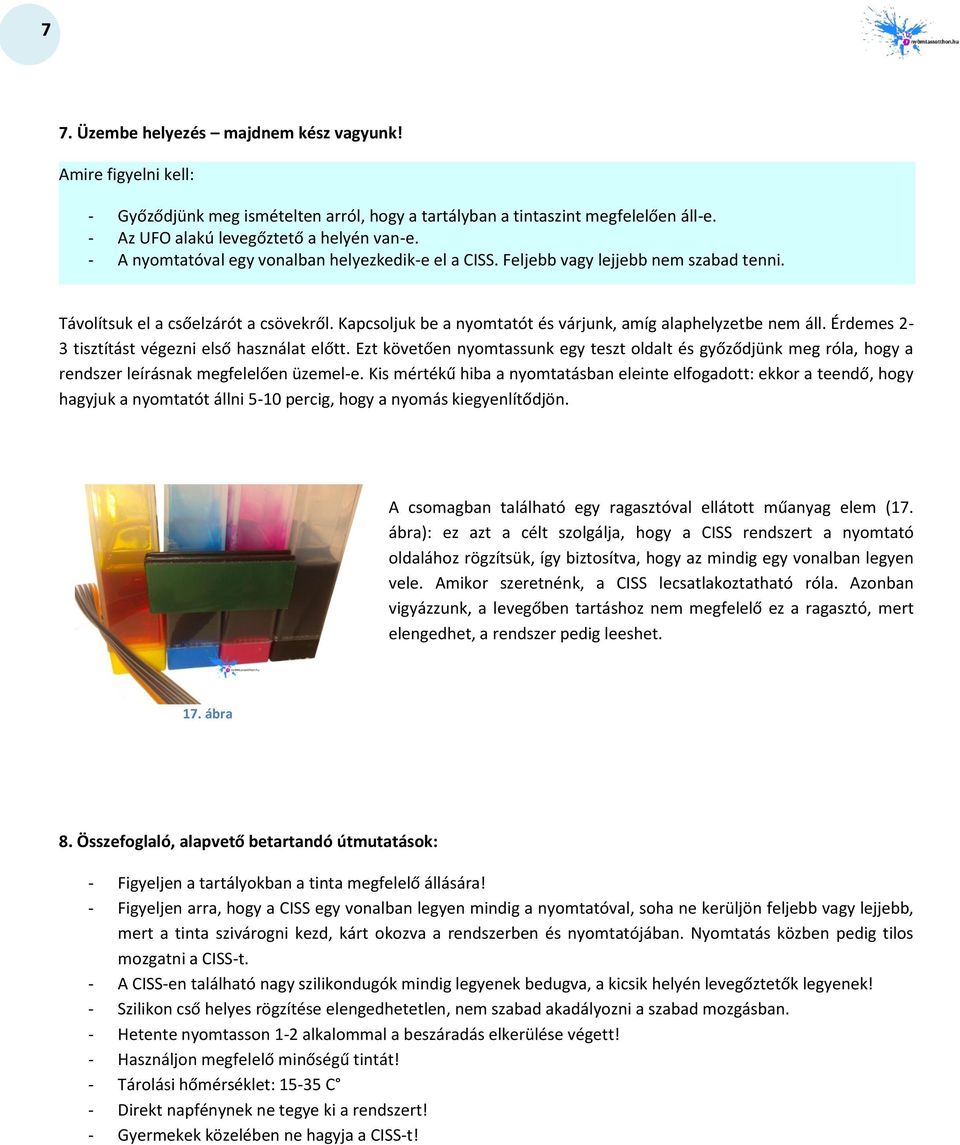

7 7 7. Üzembe helyezés majdnem kész vagyunk! Amire figyelni kell: - Győződjünk meg ismételten arról, hogy a tartályban a tintaszint megfelelően áll-e. - Az UFO alakú levegőztető a helyén van-e. - A nyomtatóval egy vonalban helyezkedik-e el a CISS. Feljebb vagy lejjebb nem szabad tenni. Távolítsuk el a csőelzárót a csövekről. Kapcsoljuk be a nyomtatót és várjunk, amíg alaphelyzetbe nem áll. Érdemes 2-3 tisztítást végezni első használat előtt. Ezt követően nyomtassunk egy teszt oldalt és győződjünk meg róla, hogy a rendszer leírásnak megfelelően üzemel-e. Kis mértékű hiba a nyomtatásban eleinte elfogadott: ekkor a teendő, hogy hagyjuk a nyomtatót állni 5-10 percig, hogy a nyomás kiegyenlítődjön. A csomagban található egy ragasztóval ellátott műanyag elem (17. ábra): ez azt a célt szolgálja, hogy a CISS rendszert a nyomtató oldalához rögzítsük, így biztosítva, hogy az mindig egy vonalban legyen vele. Amikor szeretnénk, a CISS lecsatlakoztatható róla. Azonban vigyázzunk, a levegőben tartáshoz nem megfelelő ez a ragasztó, mert elengedhet, a rendszer pedig leeshet. 17. ábra 8. Összefoglaló, alapvető betartandó útmutatások: - Figyeljen a tartályokban a tinta megfelelő állására! - Figyeljen arra, hogy a CISS egy vonalban legyen mindig a nyomtatóval, soha ne kerüljön feljebb vagy lejjebb, mert a tinta szivárogni kezd, kárt okozva a rendszerben és nyomtatójában. Nyomtatás közben pedig tilos mozgatni a CISS-t. - A CISS-en található nagy szilikondugók mindig legyenek bedugva, a kicsik helyén levegőztetők legyenek! - Szilikon cső helyes rögzítése elengedhetetlen, nem szabad akadályozni a szabad mozgásban. - Hetente nyomtasson 1-2 alkalommal a beszáradás elkerülése végett! - Használjon megfelelő minőségű tintát! - Tárolási hőmérséklet: C - Direkt napfénynek ne tegye ki a rendszert! - Gyermekek közelében ne hagyja a CISS-t!

8 8 9. Felmerülő hibák javítása - Levegősödés a csőben, nem megfelelő 1-2 szín nyomtatása: először próbáljuk meg a nyomtatófej tisztítását. Ha ez nem vezet megoldásra, a következőt tegyük: o Ok: rendszer nem megfelelő telepítése. Megoldás: egy vagy több alkalommal pumpálja át a rendszerben a tintát. o Ok: nem megfelelő patron fúrás, gumitömítés sérülése. Megoldás: ki kell cserélni a gumitömítést, szilikonnal körbe szükséges ragasztani. o Ok: nem megfelelő helyzetben vannak a tartályok. Megoldás: emeljük fel a tartályokat. o Azonosítsuk, melyik szín nem megfelelő, ellenőrizzük a szilikon csövet, teljes mértékben, végig. Tisztítsuk meg többször a nyomtatófejet. o Ok: beszáradás, régen történő használat. Tisztítsuk meg többször a nyomtatófejet. 2-3 órás időintervallumban ismételjük meg. - Felcserélődtek a színek: szilikoncső helytelen rögzítése okozza. Csatlakoztassuk helyesen a csöveket.a nyomtató nem ismeri fel a patront: nyomtató patronok csatlakozásainak megtisztítása tiszta ruhával. Ha ez nem vezet megoldásra, kössük össze a szilikon csövet (zárjuk el, törjük meg óvatosan csőelzáróval), távolítsuk el a patronból. Ha így sem kerül felismerésre a patron, patroncsere szükséges. - Foltok a papíron, levegősödnek a csövek. Megoldás: a nyomtatóval egy vonalban helyezzük el el a CISS-t. Feljebb vagy lejjebb nem szabad tenni. Ha ez nem vezet megoldásra, sok tinta van a külső tartályban. A töltési folyamatnál ismertetett módon döntse meg a tartályokat. - Nyomtatófej nem megfelelően pozícionál: általános hiba, szerviz hibaüzenet. Oka: nyomtatófej szabad mozgásának akadályozása. Megoldás: szilikoncső megfelelő hosszának újbóli beállítása. - Azt jelzi a nyomtató, hogy a tinta kifogyott : kör háromszög (Cancel) gomb 10 mp-ig tartó nyomása. Így megszűnik a tintaszint ellenőrzés. A nyomtatás probléma mentesen folyhat tovább.
