Folyamatos tintaellátó rendszer - CISS - beszerelési útmutató Canon Pixma IP7250 nyomtatókhoz

Átírás

1 Folyamatos tintaellátó rendszer - CISS - beszerelési útmutató Canon Pixma IP7250 nyomtatókhoz Mielőtt a CISS beüzemelését, beépítését elkezdené, olvassa el figyelmesen a tájékoztatót! Canon IP7250 esetén a nyomtató bontására kerül sor, ez a Canon gyári garanciájának elvesztésével jár. Ezért jól gondolja át beépítés előtt, hogy vállalja-e az ezzel járó kockázatot. 1. Előkészítés első fázisai. Mielőtt elkezdenénk a CISS rendszer beüzemelését, bizonyosodjunk meg arról, hogy a nyomtatónk megfelelő kondícióban van-e a CISS rendszer beüzemeléséhez. Készítsünk teszt oldalakat 1 az eredeti patronokkal, teszteljük le a lapadagoló helyes működését is. Emellett körültekintően kezeljük a chipeket, fejet: nem szabad azokat érinteni, emellett szennyeződés nem kerülhet rájuk. A CISS rendszert hagyjuk pár órát akklimatizálódni beüzemelés előtt, illetve a szettben található szilikoncsövet egyenesítsük ki. Készítsük elő a környezetet is, elkerülvén, hogy bármi tintával szennyezett legyen. Mindig legyen a kezünk ügyében papír törlőkendő (lehetőleg kesztyű is)! 2. A nyomtató bevágása Canon Pixma IP7250 esetén figyelnünk kell arra, hogy a nyomtató jobb oldalán lévő bekarikázott részt (bal oldali képen bekarikázva vagy alul első kép) el kell távolítani a nyomtatóból (vágással tapétavágó vagy kés segítségével), hogy a CISS cső szabadon mozoghasson. Ha ezt nem tesszük meg, a cső beakadhat használat közben, Figyelem, ez a művelet a nyomtató garanciájának elvesztésével jár! 3. Beépítés elkezdése: patronok. Ha végeztünk a vágással, kapcsoljuk be a nyomtatót, majd nyissuk fel a nyomtató fedelét. Kapcsoljuk be a nyomtatót, majd nyissuk fel a nyomtató fedelét. Ekkor patroncserélő állásba kerül. Ebben a pillanatban a nyomtatót áramtalanítsuk (húzzuk ki a tápkábelt). Ha esetleg nem megfelelő helyen van a patrontartó kocsi, akkor húzzuk óvatosan arrébb, hogy kényelmesen hozzá tudjunk férni. Készítsük elő a CISS rendszer patronjait is. Vegyük ki a nyomtatóból az eredeti patronokat. 1 Teszt oldal nyomtatása: Start > Vezérlőpult > Eszközök és nyomtatók > Canon IP7250 > Nyomtató tulajdonságai > Karbantartás > Fúvóka ellenőrzése. Ha a teszt nem megfelelő végeredménnyel zárult, végezzünk tisztítást / mélytisztítást. 1

2 Szilikon alátétek: pótalkatrész, 5 darab (tejszerű). Nem szükséges alapvetően használni, csak akkor, ha a CISS beüzemelését követően nem megfelelőek a nyomatok, pl. csíkosak. Ekkor a tintapatronokat követően a nyomtatófejet is ki kell venni, és helyére tenni a szilikon alátéteket: az eredeti fekete szilikonalátétek alá szükséges a tejszerű alátéteket rakni (figyelem: véletlenül sem a tetejére, mert kárt teszünk a nyomtatófejben!) Tegyük vissza a nyomtatófejet a helyére. Közben figyeljünk arra, hogy a nyomtatófej elektronikája és a fúvókák se érintkezzenek semmilyen felülettel. Ezután vegyük kézbe a CISS rendszer patronjait, fejjel lefelé fordítva. Egyenként kezdjük el leszedni a sárga színű műanyag elemeket róla. Majd egyenként, jobbról balra haladva óvatosan helyezzük a helyükre a patronokat (nagyon figyeljünk arra, hogy a sorrendet ne cseréljük fel!). Kapcsoljuk be a nyomtatót (ez azért szükséges, hogy ellenőrizzük, hogy a patronokat elfogadja-e a nyomtató). Ha jó munkát végeztünk, a patronoknál a LED egyenletesen, nem villogva fog égni. Ezt követően következik a CISS cső tartó felhelyezése, ehhez a nyomtatót újra áramtalanítsuk a kábel kihúzásával (bármilyen kikapcsoló gomb használata nélkül, szakítsuk meg az áramot). 4. Csőtartó helyes elhelyezése Amire figyelni kell: - Mindig figyeljünk a cső hosszára! Mindig a leghosszabb utat számoljuk ki: a csőnek elégnek kell lennie ahhoz, hogy jobbra és balra is végig érjen a patronnal együtt, kényelmesen, nem gátolva a szabad mozgást. - A csövet óvatosan lehet hajlítani, és hozzáérhet a fejhez vagy a nyomtatóhoz, de nem szabad, hogy bárhova is beszoruljon, mozgó és fixen álló rész közé nem mehet! 2

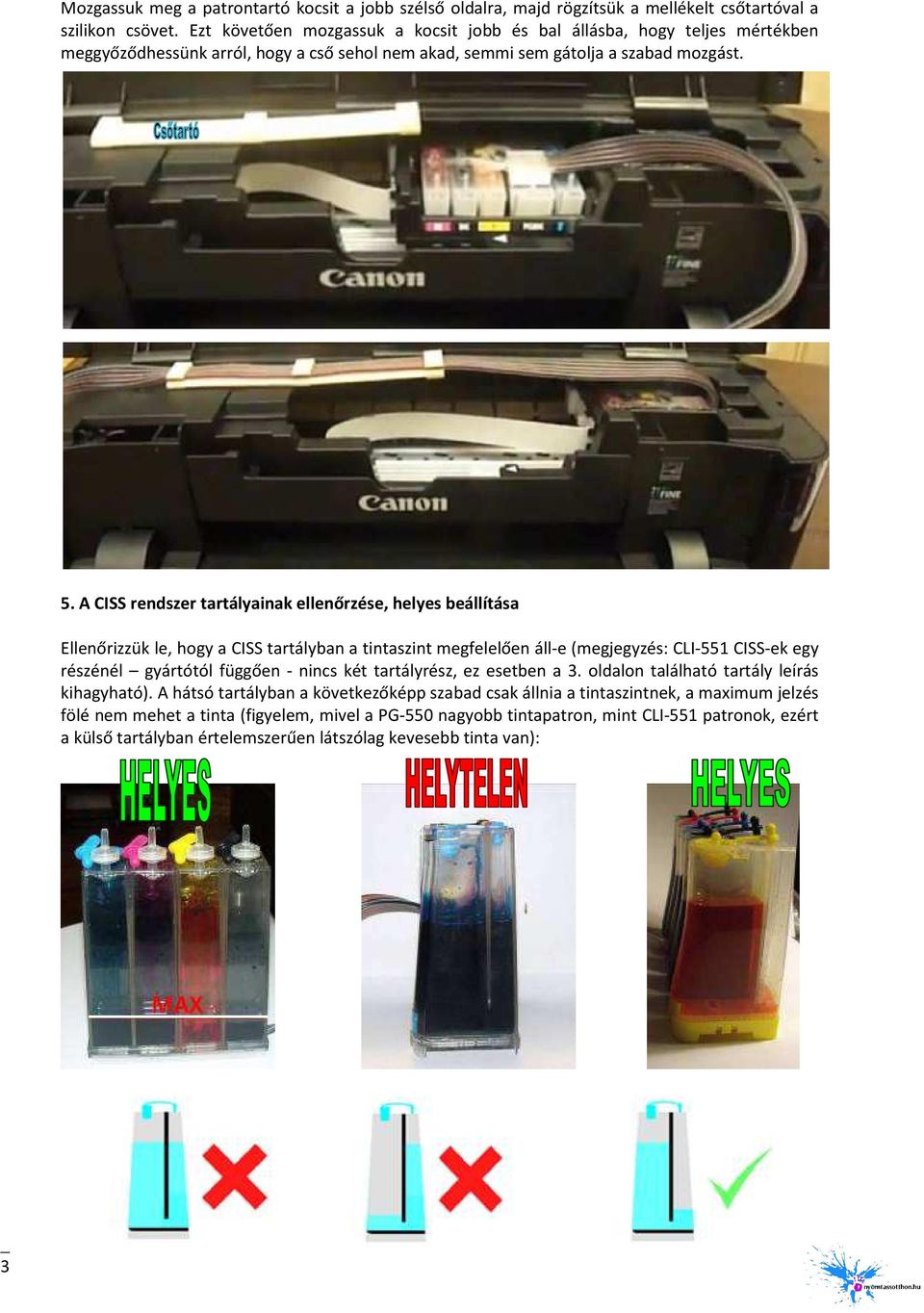

3 Mozgassuk meg a patrontartó kocsit a jobb szélső oldalra, majd rögzítsük a mellékelt csőtartóval a szilikon csövet. Ezt követően mozgassuk a kocsit jobb és bal állásba, hogy teljes mértékben meggyőződhessünk arról, hogy a cső sehol nem akad, semmi sem gátolja a szabad mozgást. 5. A CISS rendszer tartályainak ellenőrzése, helyes beállítása Ellenőrizzük le, hogy a CISS tartályban a tintaszint megfelelően áll-e (megjegyzés: CLI-551 CISS-ek egy részénél gyártótól függően - nincs két tartályrész, ez esetben a 3. oldalon található tartály leírás kihagyható). A hátsó tartályban a következőképp szabad csak állnia a tintaszintnek, a maximum jelzés fölé nem mehet a tinta (figyelem, mivel a PG-550 nagyobb tintapatron, mint CLI-551 patronok, ezért a külső tartályban értelemszerűen látszólag kevesebb tinta van): 3

4 Ha helytelenül, az első képen jelzett vonal felett áll a tintaszint a kis rekeszekben, a következő a teendő: a CISS rendszeren legyen csőszorító, majd a tartályokat meg kell dönteni a bal oldali képen látható módon, azonban figyeljünk, hogy a szilikondugók megfelelően a helyükre vannak-e dugva, nem folyhat ki a tinta. Ezt követően a rendszert tegyük le normál helyzetében a nyomtató mellé (ha szembe nézzük a bal oldalra), egy vonalban a nyomtatóval, majd győződjünk meg róla, hogy a tintaszint rendben van-e a tartályokban. Ha igen, vegyük le a csőszorítót, a kis szilikondugókat pattintsuk ki a helyéről, majd helyezzük be az UFÓ alakú levegőztetőket a helyükre. Az UFO alakú levegőztetők a kis szilikondugók helyére kerülnek. A nagy szilikondugó sose legyen kihúzva, csakis tinta töltéskor! 6. Üzembe helyezés majdnem kész vagyunk! Keressük meg a nyomtató fedélérzékelőjét, ez értelemszerűen a fedél nyitásának érzékeléséért felel. Takarjuk le egy papírdarabbal / műanyag darabbal, stb. (képen bekarikázva). Ez amiatt szükséges, mert általában a CISS rendszert használó nyomtatók teteje nem csukható le 100%-ban. Canon IP7250 fedélérzékelőjének helye le kell takarni Vagy teljesen nyitott állapotba használjuk a CISS rendszeres nyomtatót, vagy helyezzünk egy hungarocell / műanyag darabot, kupakot, stb. a nyomtató fedele alá, anélkül, hogy gátolnánk a cső szabad mozgását, így nem kell a fedélnek teljesen nyitott állapotban lennie. Ha kerregő hangot hallunk a nyomtatóból, annak oka a cső akadályozása. A nyomtató fedelének nyitva tartása nem okoz funkcionális hátrányt, csupán esztétikailag jelenthet gondot (illetve könnyebben mehet bele por, szennyeződés, stb.) Kapcsoljuk be a nyomtatót és várjunk, amíg alaphelyzetbe nem áll. Ha új nyomtatóba szereljük a CISS-t, fejigazítással fog kezdeni. Ezután érdemes 2-3 tisztítást végezni első használat előtt. Ezt követően nyomtassunk egy teszt oldalt és győződjünk meg róla, hogy a rendszer leírásnak megfelelően üzemel-e. Kis mértékű hiba a nyomtatásban eleinte elfogadott: ekkor a teendő, hogy hagyjuk a nyomtatót állni 5-10 percig, hogy a nyomás kiegyenlítődjön. 4

5 Amire figyelni kell: - Győződjünk meg arról, hogy a tartályban a tintaszint megfelelően áll-e. - Az UFO alakú levegőztető a helyén van-e. - A nyomtatóval egy vonalban helyezkedik-e el a CISS. Feljebb vagy lejjebb nem szabad tenni. Tehát feljebb, vagy lejjebb lévő polcra, szekrényre stb. nem szabad tenni a CISS-t. - Minden reseteléskor (tintaszintfigyelés újraindításkor) csak az a dolgunk, hogy a nyomtató fedelét felnyitjuk, kivesszük a fedélérzékelő takaróját, majd visszatesszük azt. Ekkor a tintaszintfigyelés újraindul, zavartalanul nyomtathatunk tovább. Megjegyzés: arra figyeljünk, hogy a CISS-ből soha ne fogyjon ki a tinta. Így tudjuk elkerülni a felmerülő levegősödést, illetve az ezzel járó nyomtatási problémákat. 7. Összefoglaló, alapvető betartandó útmutatások: - Figyeljen a tartályokban a tinta megfelelő állására! - Figyeljen arra, hogy a CISS egy vonalban legyen mindig a nyomtatóval, soha ne kerüljön feljebb vagy lejjebb, mert a tinta szivárogni kezd, kárt okozva a rendszerben és nyomtatójában. Nyomtatás közben pedig tilos mozgatni a CISS-t. - A CISS külső tartályain található nagy szilikondugók mindig legyenek bedugva, a kicsik helyén levegőztetők legyenek! A levegőztetők nem lehetnek tintásak, koszosak! - Szilikon cső helyes rögzítése elengedhetetlen, nem szabad akadályozni a szabad mozgásban. - Hetente nyomtasson 1-2 alkalommal a beszáradás elkerülése végett! - Használjon megfelelő minőségű tintát! - Tárolási hőmérséklet: C - Közvetlen napfénynek ne tegye ki a rendszert! - Gyermekek közelében ne hagyja a CISS-t! 8. Felmerülő hibák javítása - Levegősödés a csőben, nem megfelelő 1-2 szín nyomtatása: először próbáljuk meg a nyomtatófej szoftveres tisztítását. Ha ez nem vezet megoldásra, a következőt tegyük: o Ok: rendszer nem megfelelő telepítése. Megoldás: egy vagy több alkalommal pumpálja át a rendszerben a tintát fecskendő segítségével. o Ok: nem megfelelő helyzetben vannak a tartályok. Megoldás: emeljük fel óvatosan a tartályokat. Azonosítsuk, melyik szín nem megfelelő, ellenőrizzük a szilikon csövet, teljes mértékben, végig. Tisztítsuk meg többször a nyomtatófejet szoftveresen. o Ok: beszáradás, régen történő használat. Megoldás: tisztítsuk meg szoftveresen többször a nyomtatófejet. 2-3 órás időintervallumban ismételjük meg. - Felcserélődtek a színek: patronok helytelen behelyezése okozza. Helyezzük szín szerint a patronokat. Rövid időn belül helyreállnak a színek. - Mosódott színek: ha a CISS rendszer külső tartályait megemeljük, majd visszatesszük a helyükre, nyomáskülönbség miatt előfordulhat, hogy a nyomatok maszatosak, nem megfelelőek lesznek, torzult színekkel nyomtat a készülék. Teendő: fokozott tisztítás, illetve pár oldal nyomtatása után eltűnik a hiba magától, ha helyreáll a nyomás a rendszerben. 5

6 - A nyomtató nem ismeri fel a patront: nyissuk fel a nyomtató fedelét, vegyük ki a fedélérzékelő takaróját, majd tegyük vissza a helyére. Ha ez nem vezet megoldásra: 1. Szorítsuk el a CISS csövet. 2. Az adott patront pattintsuk ki. 3. Pattintsuk vissza. 4. Vegyük le a csőszorítót. 5. Végezzünk szoftveres tisztítást. (Nem minden esetben szükséges). - A nyomtató még mindig nem ismeri fel a patront az előző pont elvégzése után. 6. Szorítsuk el a CISS csövet. 7. Az adott patront pattintsuk ki. 8. Tiszta ruhával tisztogassuk meg a chipet, óvatosan. 9. Pattintsuk vissza a patront. 10. Vegyük le a csőszorítót. 11. Végezzünk tisztítást. (Nem minden esetben szükséges). Ha ez sem vezet eredményre, keresse ügyfélszolgálatunkat! - Foltok a papíron, levegősödnek a csövek. Megoldás: a nyomtatóval egy vonalban helyezzük el el a CISS tartályokat. Feljebb vagy lejjebb nem szabad tenni. Ha ez nem vezet megoldásra, sok tinta van a külső tartály kis rekeszében. A CISS tartályok helyes tinta állásánál ismertetett módon döntsük meg a tartályokat, hogy helyreálljon az egyensúly a tartályokban (kis tartályban kevesebb tinta, nagy tartályban több tinta legyen). Emellett ellenőrizzük azt, hogy a külső tartályokban minimum egy ujjnyi tinta van-e. Ha kevés tinta van a külső tartályban, a vákuum felborulhat a rendszerben. Teendő: tinta pótlása. - Nyomtatófej nem megfelelően pozícionál: általános hiba, szerviz hibaüzenet. Oka: nyomtatófej szabad mozgásának akadályozása. Megoldás: szilikoncső megfelelő hosszának újbóli beállítása. - Patron üres, cseréljek patront vagy U160/U170/U- stb hiba ok: eredetileg nem probléma, minden CLI-551 CISS rendszer velejárója a tintaszintfigyelés újraindítása. A tintaszint reseteléséhez (újraindításához) tegyük a következőket: minden reseteléskor (tintaszintfigyelés újraindításkor) csak az a dolgunk, hogy a nyomtató fedelét felnyitjuk, kivesszük a fedélérzékelő takaróját, majd visszatesszük azt. Ekkor a tintaszintfigyelés újraindul, zavartalanul nyomtathatunk tovább. Figyelem! Ez a tintaszintfigyelés nem pontos, nem egyezik a külső tartályokban lévő tintaszinttel, a felhasználó feladata folyamatosan nyomon követni a külső tartályok tintaszint állapotát, mivel a chipben nincs érzékelő a külső tartályok figyelésére. Színenként ismételendő a resetelés. - Színek nem élethűek: kérjük keresse meg az erre vonatkozó általános segédanyagunkat honlapunkon. - A nyomtató fedele nyitva. Ez amiatt lehetséges, mert az érzékelőt letakaró papírdarab / műanyag darab kicsúszhatott. Ellenőrizzük le, illetve helyezzük vissza. 6

7 7 Reméljük, hogy elégedett a megvásárolt CISS rendszerrel! Bármilyen kérdés esetén keresse ügyfélszolgálatunkat!
