ZÁRÓVIZSGA KÉRDÉSEK BSC 2010.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "ZÁRÓVIZSGA KÉRDÉSEK BSC 2010."

Átírás

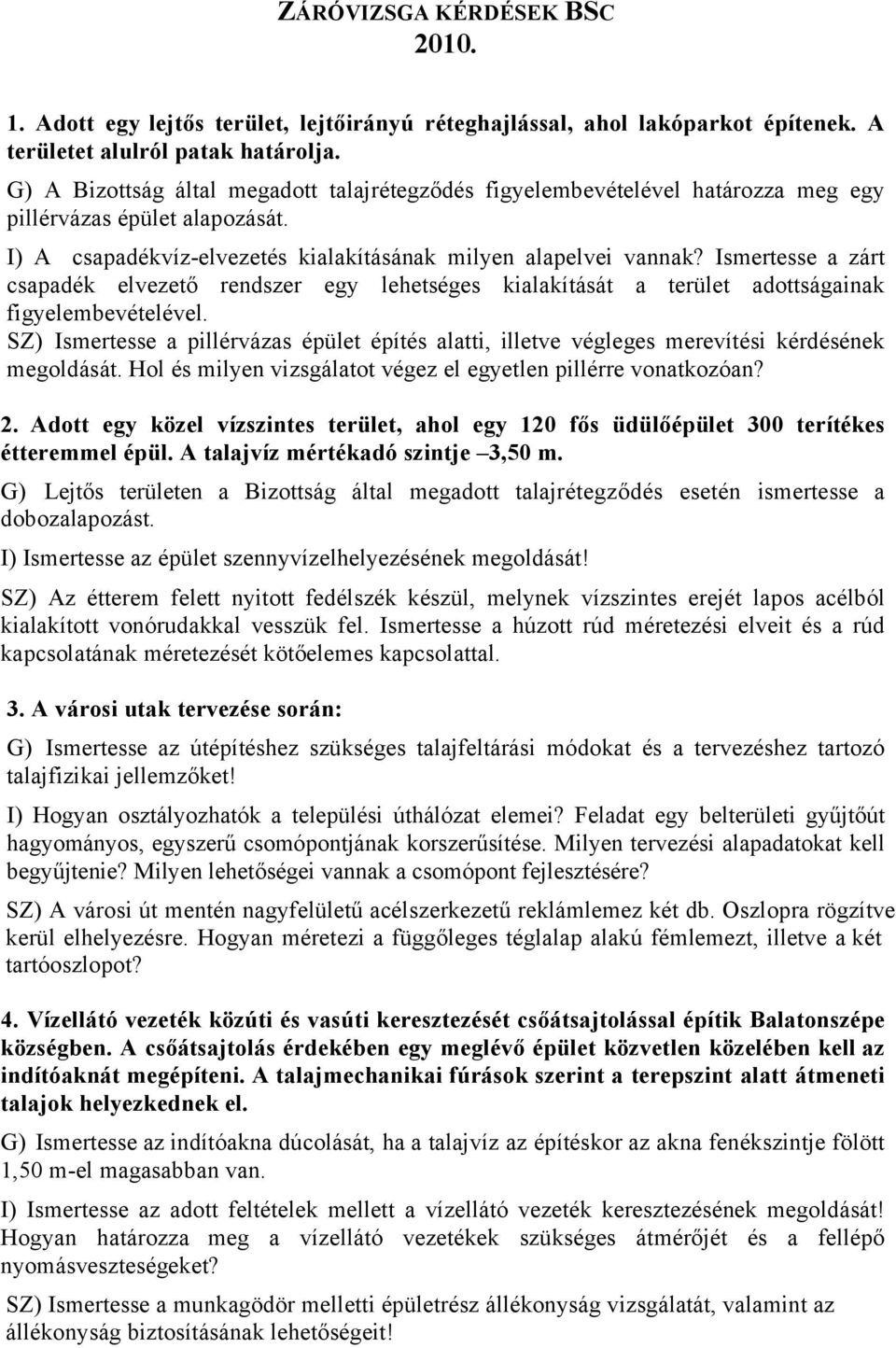

1 ZÁRÓVIZSGA KÉRDÉSEK BSC Adott egy lejtős terület, lejtőirányú réteghajlással, ahol lakóparkot építenek. A területet alulról patak határolja. G) A Bizottság által megadott talajrétegződés figyelembevételével határozza meg egy pillérvázas épület alapozását. I) A csapadékvíz-elvezetés kialakításának milyen alapelvei vannak? Ismertesse a zárt csapadék elvezető rendszer egy lehetséges kialakítását a terület adottságainak figyelembevételével. SZ) Ismertesse a pillérvázas épület építés alatti, illetve végleges merevítési kérdésének megoldását. Hol és milyen vizsgálatot végez el egyetlen pillérre vonatkozóan? 2. Adott egy közel vízszintes terület, ahol egy 120 fős üdülőépület 300 terítékes étteremmel épül. A talajvíz mértékadó szintje 3,50 m. G) Lejtős területen a Bizottság által megadott talajrétegződés esetén ismertesse a dobozalapozást. I) Ismertesse az épület szennyvízelhelyezésének megoldását! SZ) Az étterem felett nyitott fedélszék készül, melynek vízszintes erejét lapos acélból kialakított vonórudakkal vesszük fel. Ismertesse a húzott rúd méretezési elveit és a rúd kapcsolatának méretezését kötőelemes kapcsolattal. 3. A városi utak tervezése során: G) Ismertesse az útépítéshez szükséges talajfeltárási módokat és a tervezéshez tartozó talajfizikai jellemzőket! I) Hogyan osztályozhatók a települési úthálózat elemei? Feladat egy belterületi gyűjtőút hagyományos, egyszerű csomópontjának korszerűsítése. Milyen tervezési alapadatokat kell begyűjtenie? Milyen lehetőségei vannak a csomópont fejlesztésére? SZ) A városi út mentén nagyfelületű acélszerkezetű reklámlemez két db. Oszlopra rögzítve kerül elhelyezésre. Hogyan méretezi a függőleges téglalap alakú fémlemezt, illetve a két tartóoszlopot? 4. Vízellátó vezeték közúti és vasúti keresztezését csőátsajtolással építik Balatonszépe községben. A csőátsajtolás érdekében egy meglévő épület közvetlen közelében kell az indítóaknát megépíteni. A talajmechanikai fúrások szerint a terepszint alatt átmeneti talajok helyezkednek el. G) Ismertesse az indítóakna dúcolását, ha a talajvíz az építéskor az akna fenékszintje fölött 1,50 m-el magasabban van. I) Ismertesse az adott feltételek mellett a vízellátó vezeték keresztezésének megoldását! Hogyan határozza meg a vízellátó vezetékek szükséges átmérőjét és a fellépő nyomásveszteségeket? SZ) Ismertesse a munkagödör melletti épületrész állékonyság vizsgálatát, valamint az állékonyság biztosításának lehetőségeit!

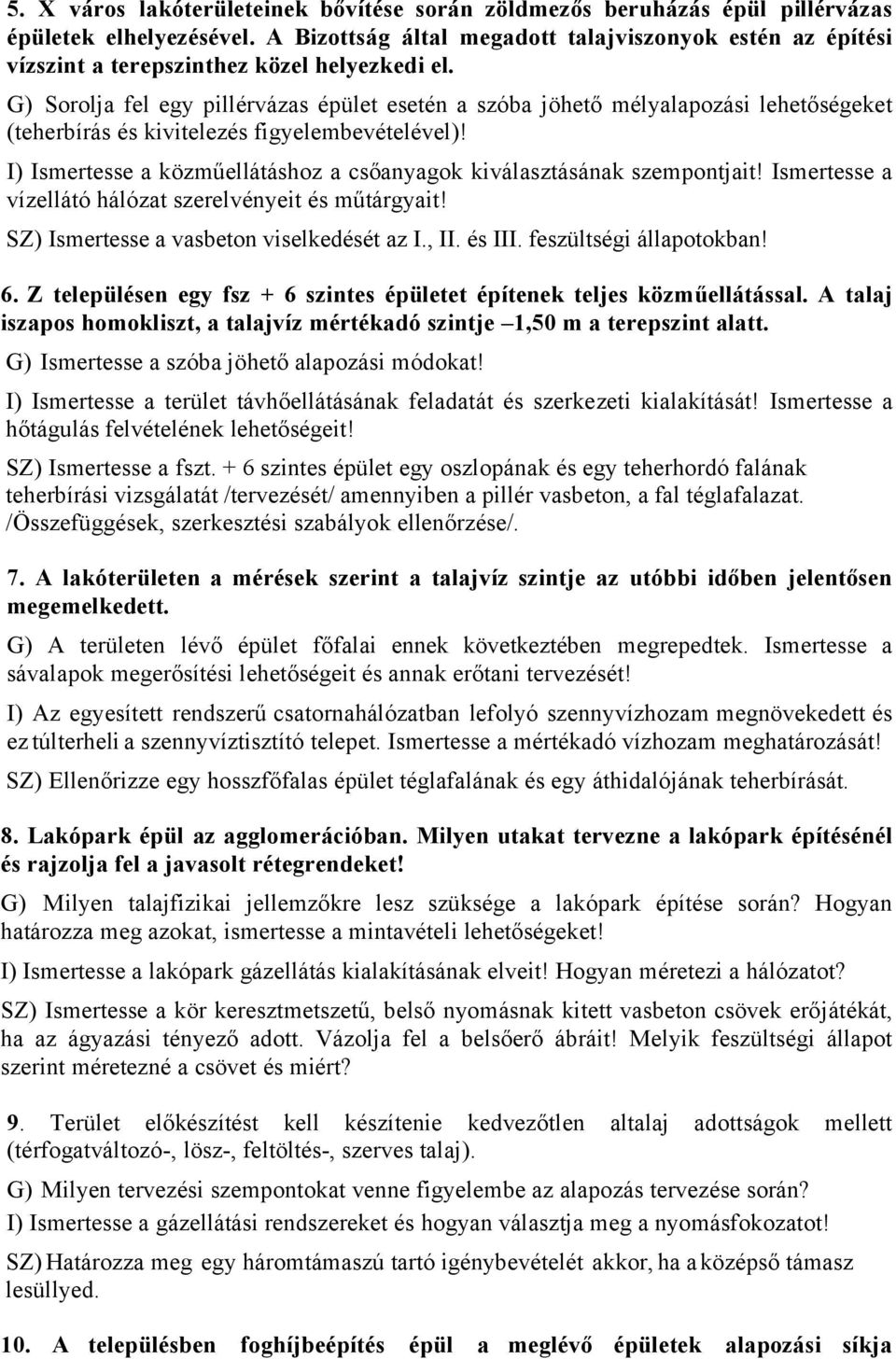

2 5. X város lakóterületeinek bővítése során zöldmezős beruházás épül pillérvázas épületek elhelyezésével. A Bizottság által megadott talajviszonyok estén az építési vízszint a terepszinthez közel helyezkedi el. G) Sorolja fel egy pillérvázas épület esetén a szóba jöhető mélyalapozási lehetőségeket (teherbírás és kivitelezés figyelembevételével)! I) Ismertesse a közműellátáshoz a csőanyagok kiválasztásának szempontjait! Ismertesse a vízellátó hálózat szerelvényeit és műtárgyait! SZ) Ismertesse a vasbeton viselkedését az I., II. és III. feszültségi állapotokban! 6. Z településen egy fsz + 6 szintes épületet építenek teljes közműellátással. A talaj iszapos homokliszt, a talajvíz mértékadó szintje 1,50 m a terepszint alatt. G) Ismertesse a szóba jöhető alapozási módokat! I) Ismertesse a terület távhőellátásának feladatát és szerkezeti kialakítását! Ismertesse a hőtágulás felvételének lehetőségeit! SZ) Ismertesse a fszt. + 6 szintes épület egy oszlopának és egy teherhordó falának teherbírási vizsgálatát /tervezését/ amennyiben a pillér vasbeton, a fal téglafalazat. /Összefüggések, szerkesztési szabályok ellenőrzése/. 7. A lakóterületen a mérések szerint a talajvíz szintje az utóbbi időben jelentősen megemelkedett. G) A területen lévő épület főfalai ennek következtében megrepedtek. Ismertesse a sávalapok megerősítési lehetőségeit és annak erőtani tervezését! I) Az egyesített rendszerű csatornahálózatban lefolyó szennyvízhozam megnövekedett és ez túlterheli a szennyvíztisztító telepet. Ismertesse a mértékadó vízhozam meghatározását! SZ) Ellenőrizze egy hosszfőfalas épület téglafalának és egy áthidalójának teherbírását. 8. Lakópark épül az agglomerációban. Milyen utakat tervezne a lakópark építésénél és rajzolja fel a javasolt rétegrendeket! G) Milyen talajfizikai jellemzőkre lesz szüksége a lakópark építése során? Hogyan határozza meg azokat, ismertesse a mintavételi lehetőségeket! I) Ismertesse a lakópark gázellátás kialakításának elveit! Hogyan méretezi a hálózatot? SZ) Ismertesse a kör keresztmetszetű, belső nyomásnak kitett vasbeton csövek erőjátékát, ha az ágyazási tényező adott. Vázolja fel a belsőerő ábráit! Melyik feszültségi állapot szerint méretezné a csövet és miért? 9. Terület előkészítést kell készítenie kedvezőtlen altalaj adottságok mellett (térfogatváltozó-, lösz-, feltöltés-, szerves talaj). G) Milyen tervezési szempontokat venne figyelembe az alapozás tervezése során? I) Ismertesse a gázellátási rendszereket és hogyan választja meg a nyomásfokozatot! SZ) Határozza meg egy háromtámaszú tartó igénybevételét akkor, ha a középső támasz lesüllyed. 10. A településben foghíjbeépítés épül a meglévő épületek alapozási síkja

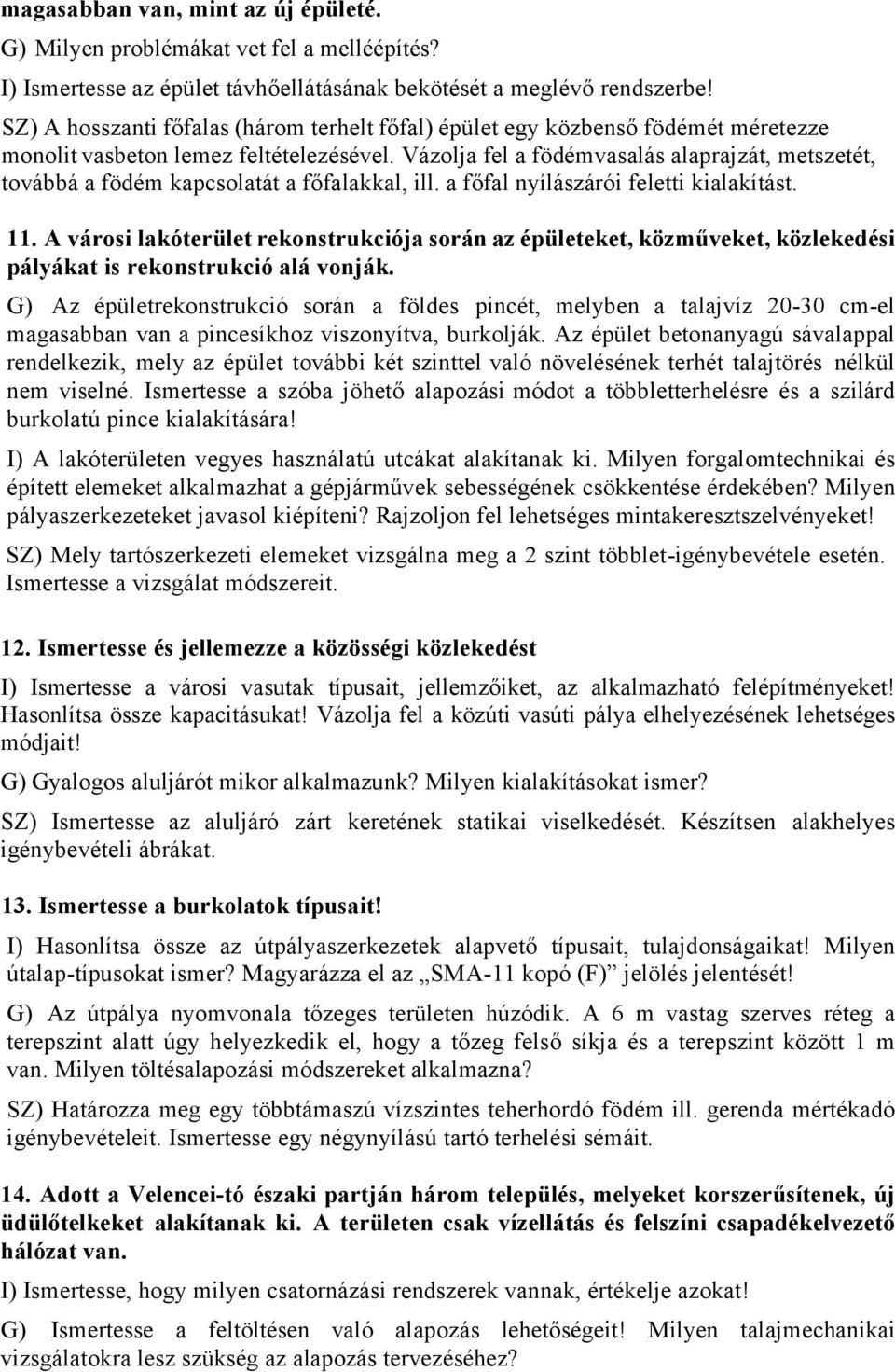

3 magasabban van, mint az új épületé. G) Milyen problémákat vet fel a melléépítés? I) Ismertesse az épület távhőellátásának bekötését a meglévő rendszerbe! SZ) A hosszanti főfalas (három terhelt főfal) épület egy közbenső födémét méretezze monolit vasbeton lemez feltételezésével. Vázolja fel a födémvasalás alaprajzát, metszetét, továbbá a födém kapcsolatát a főfalakkal, ill. a főfal nyílászárói feletti kialakítást. 11. A városi lakóterület rekonstrukciója során az épületeket, közműveket, közlekedési pályákat is rekonstrukció alá vonják. G) Az épületrekonstrukció során a földes pincét, melyben a talajvíz cm-el magasabban van a pincesíkhoz viszonyítva, burkolják. Az épület betonanyagú sávalappal rendelkezik, mely az épület további két szinttel való növelésének terhét talajtörés nélkül nem viselné. Ismertesse a szóba jöhető alapozási módot a többletterhelésre és a szilárd burkolatú pince kialakítására! I) A lakóterületen vegyes használatú utcákat alakítanak ki. Milyen forgalomtechnikai és épített elemeket alkalmazhat a gépjárművek sebességének csökkentése érdekében? Milyen pályaszerkezeteket javasol kiépíteni? Rajzoljon fel lehetséges mintakeresztszelvényeket! SZ) Mely tartószerkezeti elemeket vizsgálna meg a 2 szint többlet-igénybevétele esetén. Ismertesse a vizsgálat módszereit. 12. Ismertesse és jellemezze a közösségi közlekedést I) Ismertesse a városi vasutak típusait, jellemzőiket, az alkalmazható felépítményeket! Hasonlítsa össze kapacitásukat! Vázolja fel a közúti vasúti pálya elhelyezésének lehetséges módjait! G) Gyalogos aluljárót mikor alkalmazunk? Milyen kialakításokat ismer? SZ) Ismertesse az aluljáró zárt keretének statikai viselkedését. Készítsen alakhelyes igénybevételi ábrákat. 13. Ismertesse a burkolatok típusait! I) Hasonlítsa össze az útpályaszerkezetek alapvető típusait, tulajdonságaikat! Milyen útalap-típusokat ismer? Magyarázza el az SMA-11 kopó (F) jelölés jelentését! G) Az útpálya nyomvonala tőzeges területen húzódik. A 6 m vastag szerves réteg a terepszint alatt úgy helyezkedik el, hogy a tőzeg felső síkja és a terepszint között 1 m van. Milyen töltésalapozási módszereket alkalmazna? SZ) Határozza meg egy többtámaszú vízszintes teherhordó födém ill. gerenda mértékadó igénybevételeit. Ismertesse egy négynyílású tartó terhelési sémáit. 14. Adott a Velencei-tó északi partján három település, melyeket korszerűsítenek, új üdülőtelkeket alakítanak ki. A területen csak vízellátás és felszíni csapadékelvezető hálózat van. I) Ismertesse, hogy milyen csatornázási rendszerek vannak, értékelje azokat! G) Ismertesse a feltöltésen való alapozás lehetőségeit! Milyen talajmechanikai vizsgálatokra lesz szükség az alapozás tervezéséhez?

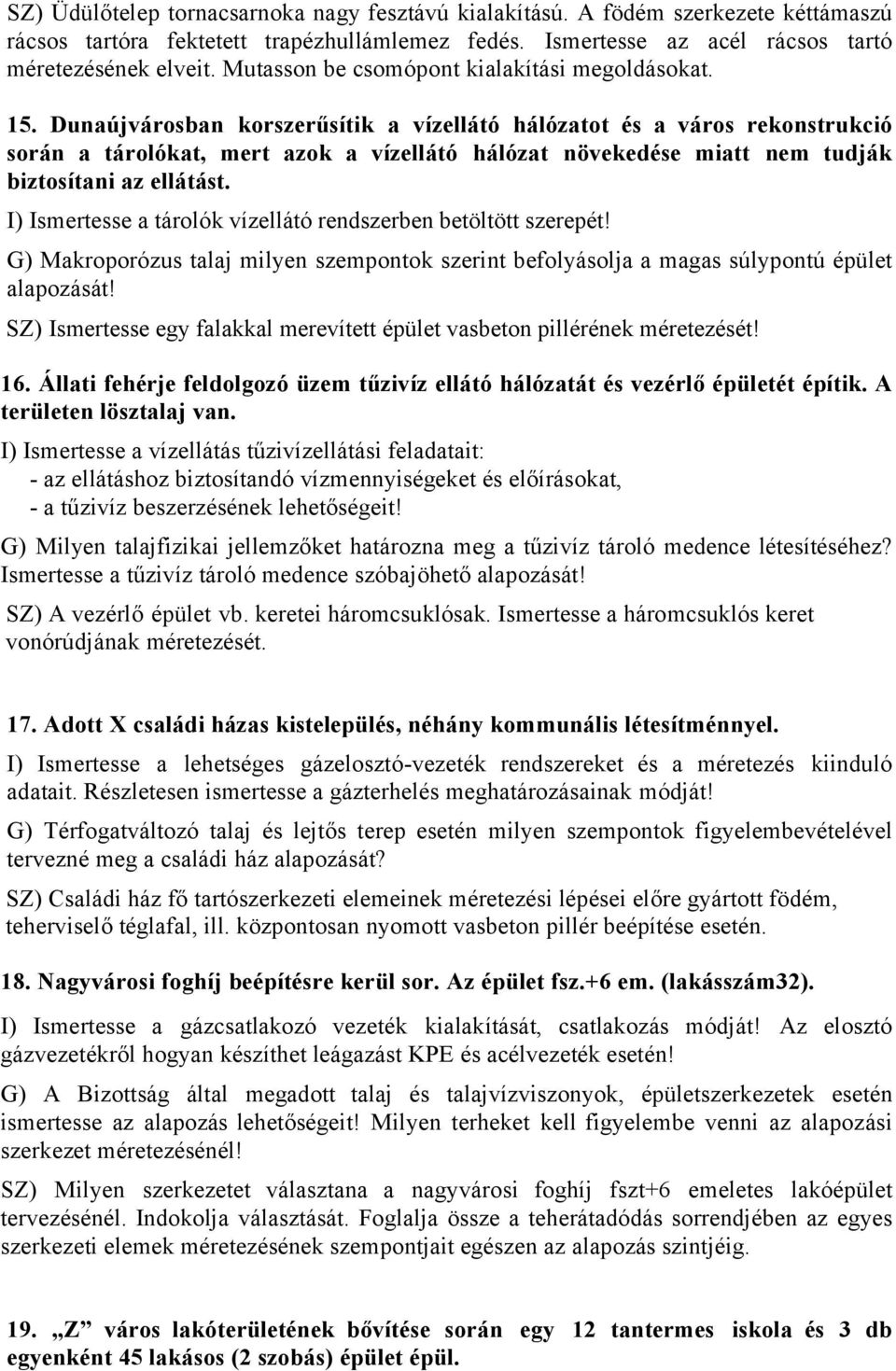

4 SZ) Üdülőtelep tornacsarnoka nagy fesztávú kialakítású. A födém szerkezete kéttámaszú rácsos tartóra fektetett trapézhullámlemez fedés. Ismertesse az acél rácsos tartó méretezésének elveit. Mutasson be csomópont kialakítási megoldásokat. 15. Dunaújvárosban korszerűsítik a vízellátó hálózatot és a város rekonstrukció során a tárolókat, mert azok a vízellátó hálózat növekedése miatt nem tudják biztosítani az ellátást. I) Ismertesse a tárolók vízellátó rendszerben betöltött szerepét! G) Makroporózus talaj milyen szempontok szerint befolyásolja a magas súlypontú épület alapozását! SZ) Ismertesse egy falakkal merevített épület vasbeton pillérének méretezését! 16. Állati fehérje feldolgozó üzem tűzivíz ellátó hálózatát és vezérlő épületét építik. A területen lösztalaj van. I) Ismertesse a vízellátás tűzivízellátási feladatait: - az ellátáshoz biztosítandó vízmennyiségeket és előírásokat, - a tűzivíz beszerzésének lehetőségeit! G) Milyen talajfizikai jellemzőket határozna meg a tűzivíz tároló medence létesítéséhez? Ismertesse a tűzivíz tároló medence szóbajöhető alapozását! SZ) A vezérlő épület vb. keretei háromcsuklósak. Ismertesse a háromcsuklós keret vonórúdjának méretezését. 17. Adott X családi házas kistelepülés, néhány kommunális létesítménnyel. I) Ismertesse a lehetséges gázelosztó-vezeték rendszereket és a méretezés kiinduló adatait. Részletesen ismertesse a gázterhelés meghatározásainak módját! G) Térfogatváltozó talaj és lejtős terep esetén milyen szempontok figyelembevételével tervezné meg a családi ház alapozását? SZ) Családi ház fő tartószerkezeti elemeinek méretezési lépései előre gyártott födém, teherviselő téglafal, ill. központosan nyomott vasbeton pillér beépítése esetén. 18. Nagyvárosi foghíj beépítésre kerül sor. Az épület fsz.+6 em. (lakásszám32). I) Ismertesse a gázcsatlakozó vezeték kialakítását, csatlakozás módját! Az elosztó gázvezetékről hogyan készíthet leágazást KPE és acélvezeték esetén! G) A Bizottság által megadott talaj és talajvízviszonyok, épületszerkezetek esetén ismertesse az alapozás lehetőségeit! Milyen terheket kell figyelembe venni az alapozási szerkezet méretezésénél! SZ) Milyen szerkezetet választana a nagyvárosi foghíj fszt+6 emeletes lakóépület tervezésénél. Indokolja választását. Foglalja össze a teherátadódás sorrendjében az egyes szerkezeti elemek méretezésének szempontjait egészen az alapozás szintjéig. 19. Z város lakóterületének bővítése során egy 12 tantermes iskola és 3 db egyenként 45 lakásos (2 szobás) épület épül.

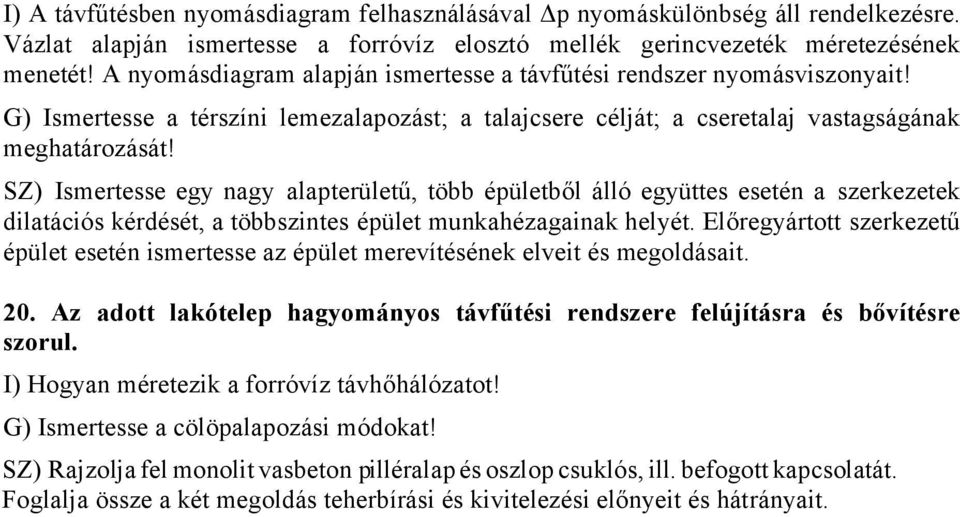

5 I) A távfűtésben nyomásdiagram felhasználásával Δp nyomáskülönbség áll rendelkezésre. Vázlat alapján ismertesse a forróvíz elosztó mellék gerincvezeték méretezésének menetét! A nyomásdiagram alapján ismertesse a távfűtési rendszer nyomásviszonyait! G) Ismertesse a térszíni lemezalapozást; a talajcsere célját; a cseretalaj vastagságának meghatározását! SZ) Ismertesse egy nagy alapterületű, több épületből álló együttes esetén a szerkezetek dilatációs kérdését, a többszintes épület munkahézagainak helyét. Előregyártott szerkezetű épület esetén ismertesse az épület merevítésének elveit és megoldásait. 20. Az adott lakótelep hagyományos távfűtési rendszere felújításra és bővítésre szorul. I) Hogyan méretezik a forróvíz távhőhálózatot! G) Ismertesse a cölöpalapozási módokat! SZ) Rajzolja fel monolit vasbeton pilléralap és oszlop csuklós, ill. befogott kapcsolatát. Foglalja össze a két megoldás teherbírási és kivitelezési előnyeit és hátrányait.
