D-Link AirPlus G DI-524

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "D-Link AirPlus G DI-524"

Átírás

1 D-Link AirPlus G DI g/ 2.4 GHz Vezetéknélküli Router TM Felhasználói Kéziköny Building Networks for People

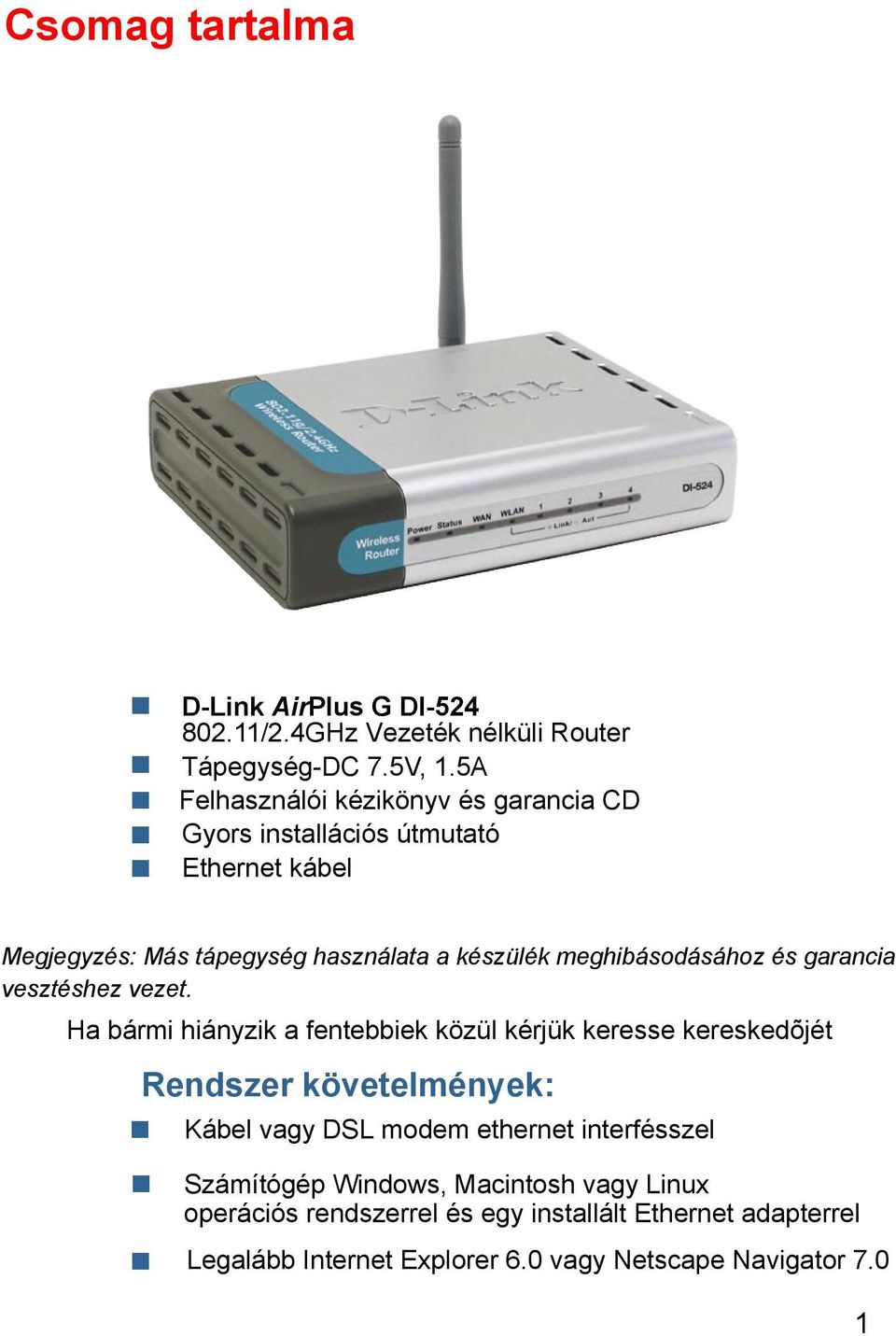

2 Csomag tartalma D-Link AirPlus G DI /2.4GHz Vezeték nélküli Router Tápegység-DC 7.5V, 1.5A Felhasználói kézikönyv és garancia CD Gyors installációs útmutató Ethernet kábel Megjegyzés: Más tápegység használata a készülék meghibásodásához és garancia vesztéshez vezet. Ha bármi hiányzik a fentebbiek közül kérjük keresse kereskedõjét Rendszer követelmények: Kábel vagy DSL modem ethernet interfésszel Számítógép Windows, Macintosh vagy Linux operációs rendszerrel és egy installált Ethernet adapterrel Legalább Internet Explorer 6.0 vagy Netscape Navigator 7.0 1

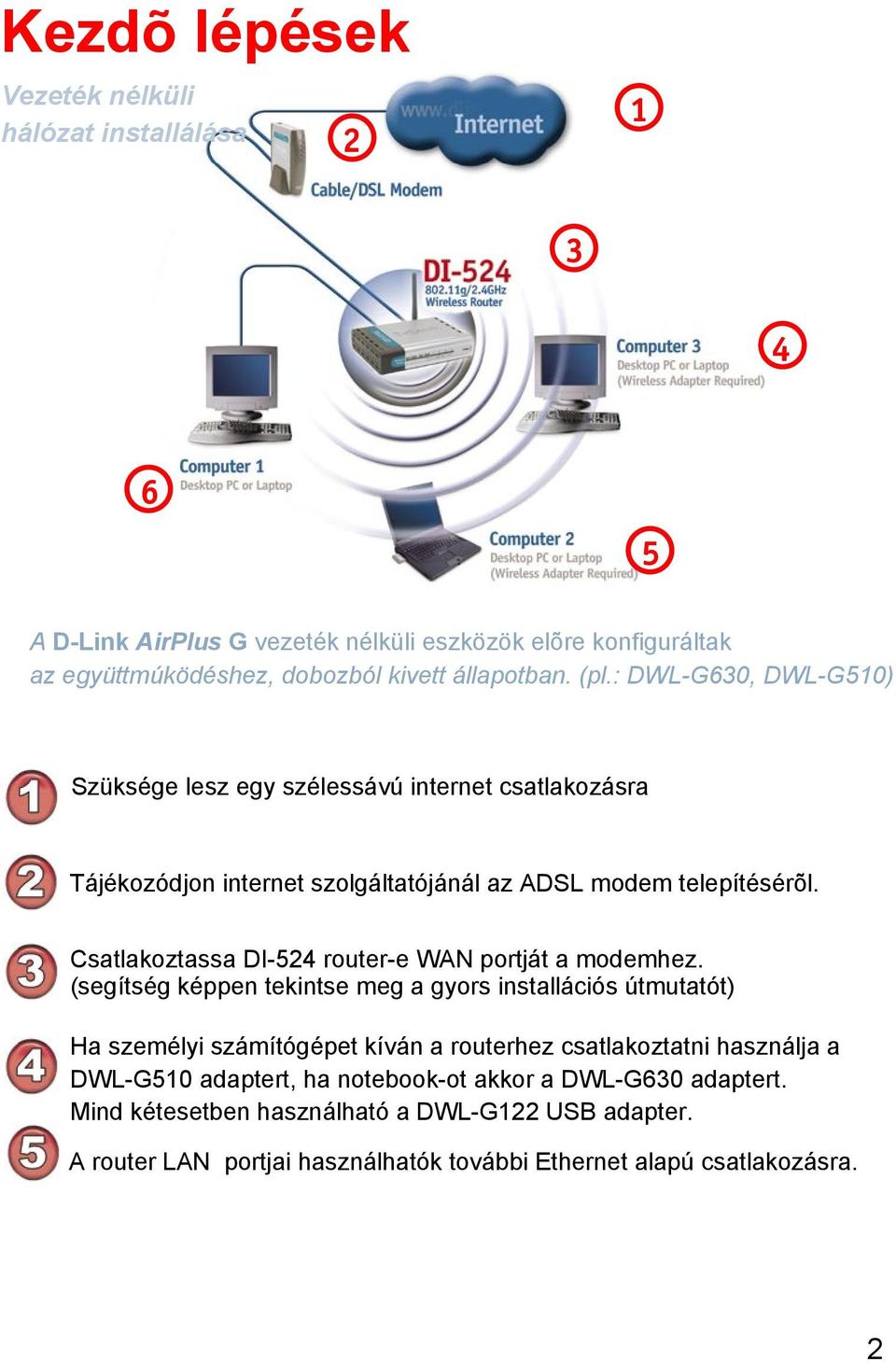

3 Kezdõ lépések Vezeték nélküli hálózat installálása A D-Link AirPlus G vezeték nélküli eszközök elõre konfiguráltak az együttmúködéshez, dobozból kivett állapotban. (pl.: DWL-G630, DWL-G510) Szüksége lesz egy szélessávú internet csatlakozásra Tájékozódjon internet szolgáltatójánál az ADSL modem telepítésérõl. Csatlakoztassa DI-524 router-e WAN portját a modemhez. (segítség képpen tekintse meg a gyors installációs útmutatót) Ha személyi számítógépet kíván a routerhez csatlakoztatni használja a DWL-G510 adaptert, ha notebook-ot akkor a DWL-G630 adaptert. Mind kétesetben használható a DWL-G122 USB adapter. A router LAN portjai használhatók további Ethernet alapú csatlakozásra. 2

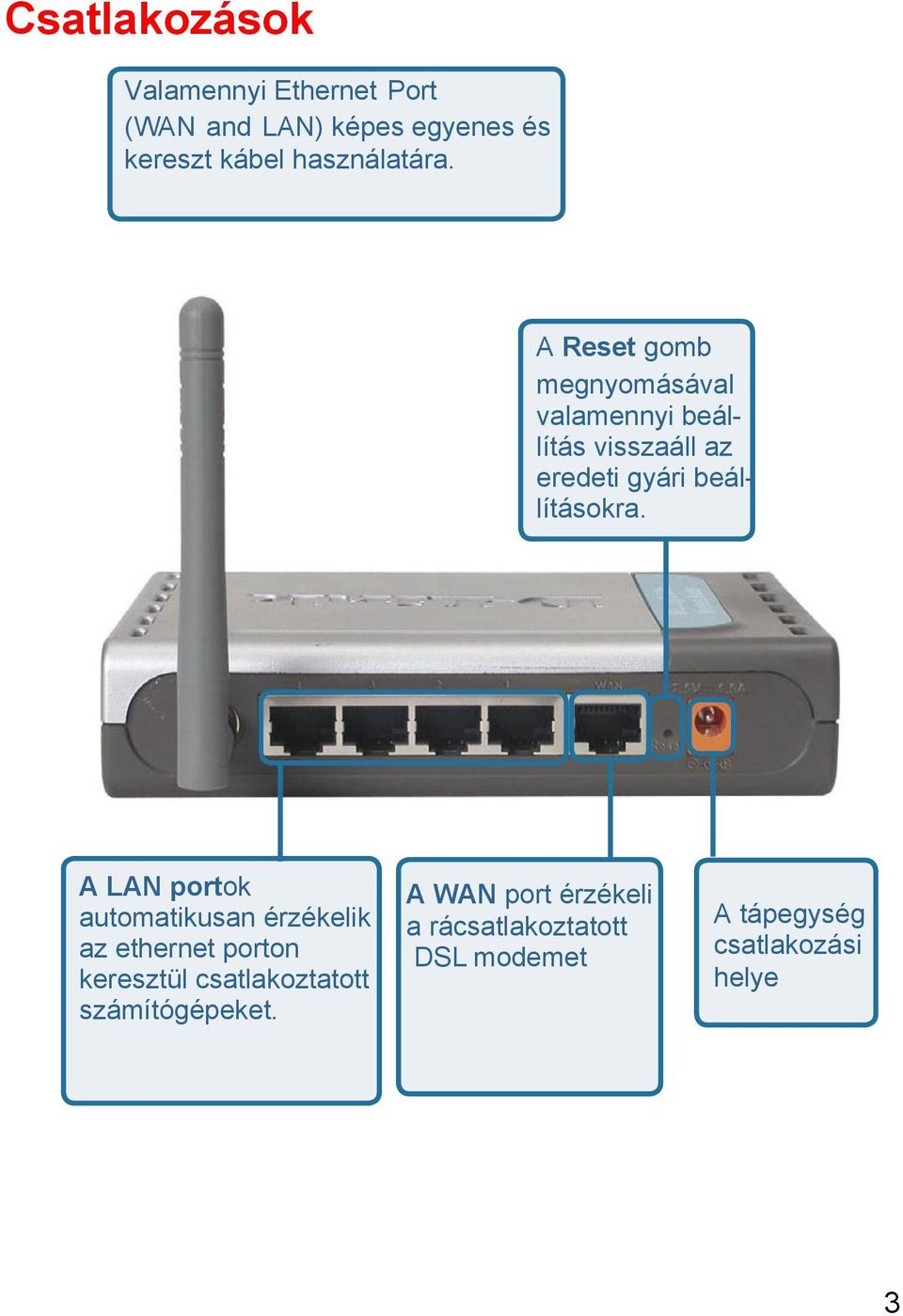

4 Csatlakozások Valamennyi Ethernet Port (WAN and LAN) képes egyenes és kereszt kábel használatára. A Reset gomb megnyomásával valamennyi beállítás visszaáll az eredeti gyári beállításokra. A LAN portok automatikusan érzékelik az ethernet porton keresztül csatlakoztatott számítógépeket. A WAN port érzékeli a rácsatlakoztatott DSL modemet A tápegység csatlakozási helye 3

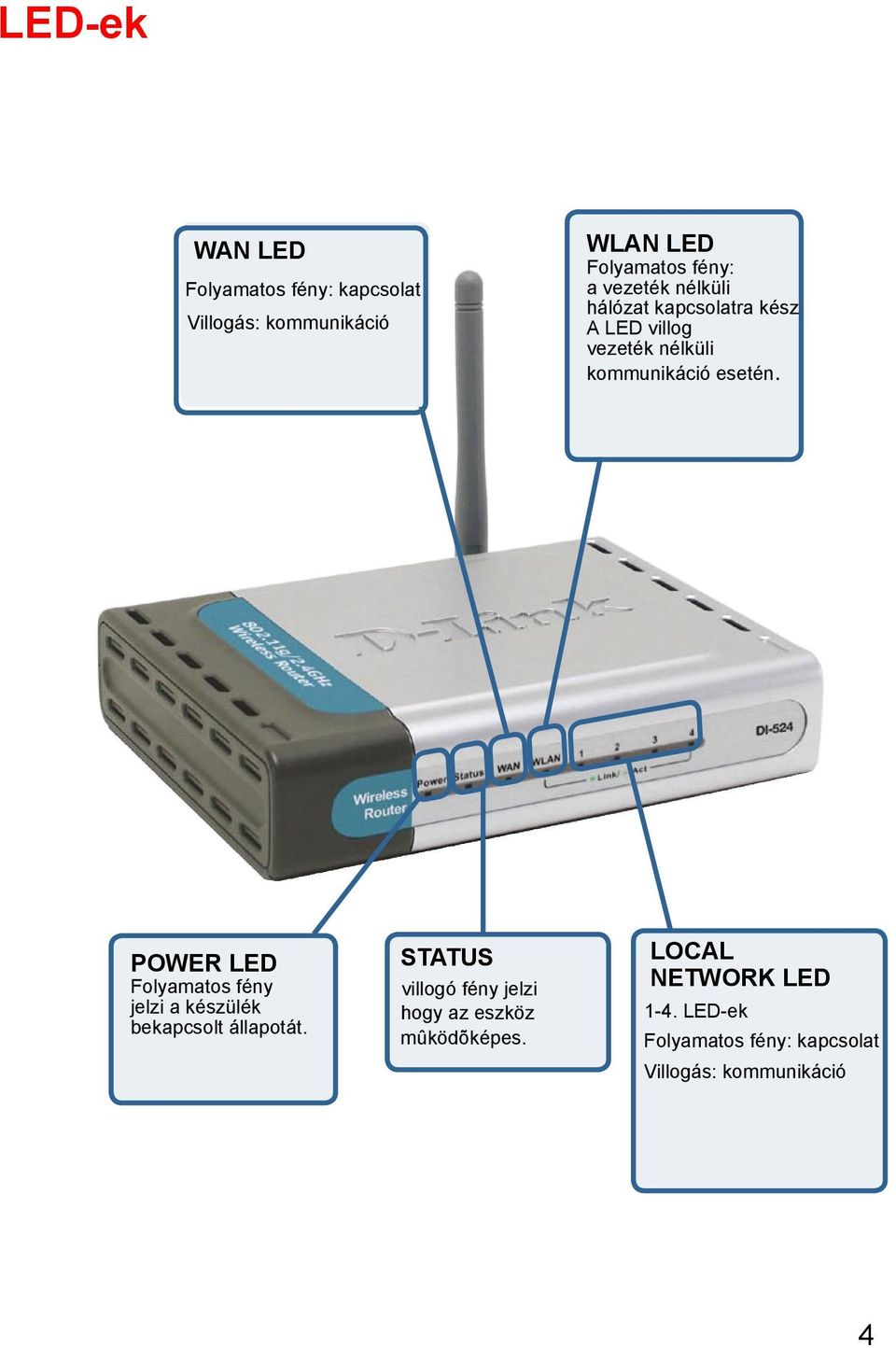

5 LED-ek WAN LED Folyamatos fény: kapcsolat Villogás: kommunikáció WLAN LED Folyamatos fény: a vezeték nélküli hálózat kapcsolatra kész A LED villog vezeték nélküli kommunikáció esetén. POWER LED Folyamatos fény jelzi a készülék bekapcsolt állapotát. STATUS villogó fény jelzi ihogy az eszköz mûködõképes. LOCAL NETWORK LED 1-4. LED-ek Folyamatos fény: kapcsolat Villogás: kommunikáció 4

6 Konfigurációs Menü Amennyiben a DI-524-et kívánja konfigurálni a konfigurá iós menün keresztül megteheti. Nyisson egy web böngészõt és a cím mezõbe írja be a DI-524 IP címét of the DI-524. A DI-524 gyári IP címét lejebb láthatja: Nyisson egy web böngészõt Írja be a Cím mezõ-be a router IP címét (http:// ) Megjegyzés: he megváltoztatta a gyári IP címet akkor a megváltoztatott IP címet írja be. Írja az admin szót a User Name mezõbe Hagyja a Password mezõt üresen Kattintson az OK gombra Home > Wizard (Varázsló A Home>Wizard képernyõ tûnik fel. Kérjük nézze meg a gyors installációs útmutatót a varázsló használatához. Ezek a gombok tûnnek fel a legtöbb képernyõn, használja az Önnek megfelelõt: Apply: alkalmaz/jóváhagy Cancel: elvet/nem hagy jóvá Help: angol nyelvû segítség Restart: újra indítás 5

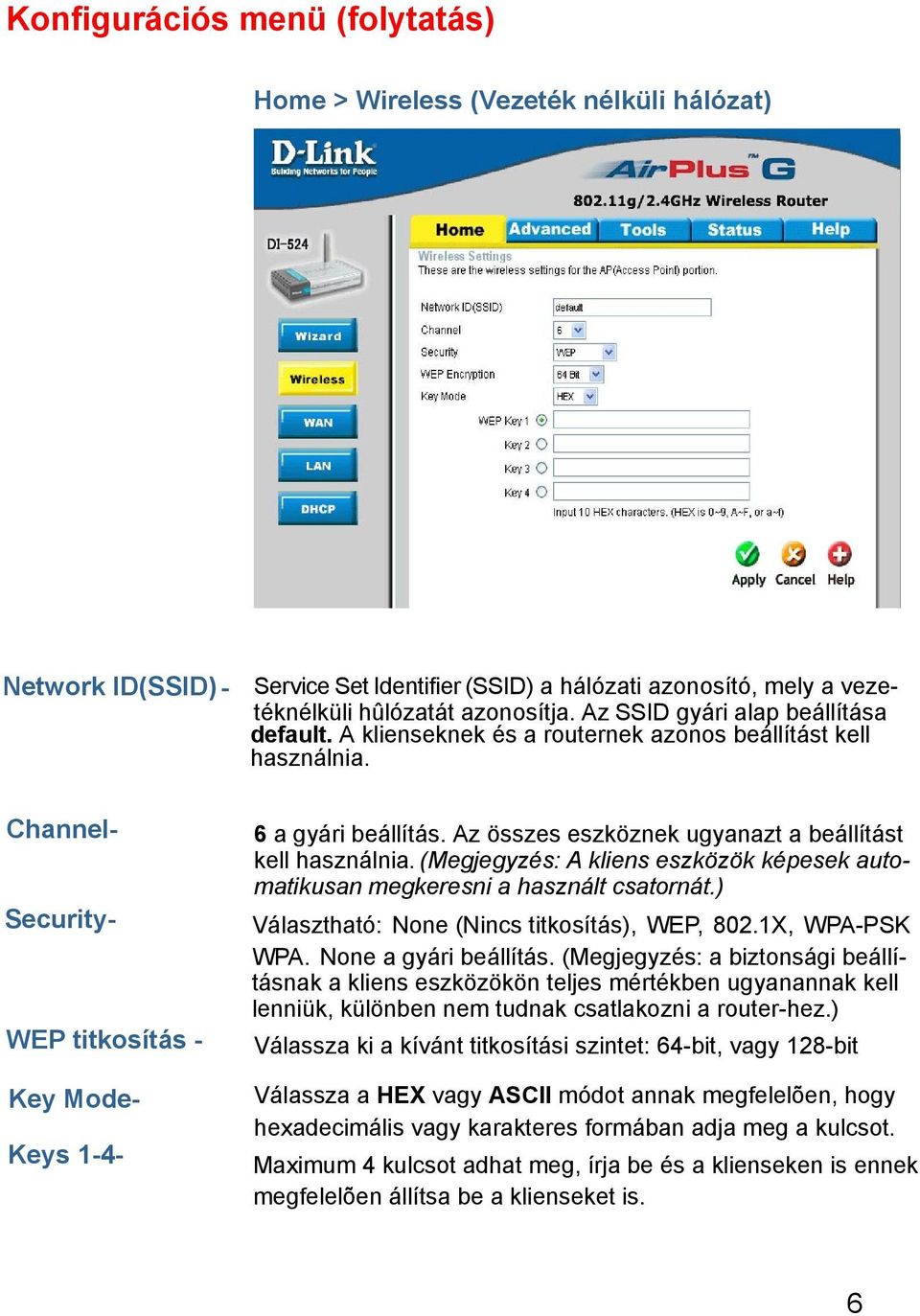

7 Home > Wireless (Vezeték nélküli hálózat) Network ID(SSID) - Service Set Identifier (SSID) a hálózati azonosító, mely a vezetéknélküli hûlózatát azonosítja. Az SSID gyári alap beállítása default. A klienseknek és a routernek azonos beállítást kell használnia. Channel- Security- WEP titkosítás - Key Mode- Keys a gyári beállítás. Az összes eszköznek ugyanazt a beállítást kell használnia. (Megjegyzés: A kliens eszközök képesek automatikusan megkeresni a használt csatornát.) Választható: None (Nincs titkosítás), WEP, 802.1X, WPA-PSK WPA. None a gyári beállítás. (Megjegyzés: a biztonsági beállításnak a kliens eszközökön teljes mértékben ugyanannak kell lenniük, különben nem tudnak csatlakozni a router-hez.) Válassza ki a kívánt titkosítási szintet: 64-bit, vagy 128-bit Válassza a HEX vagy ASCII módot annak megfelelõen, hogy hexadecimális vagy karakteres formában adja meg a kulcsot. Maximum 4 kulcsot adhat meg, írja be és a klienseken is ennek megfelelõen állítsa be a klienseket is. 6

8 Home > WAN > Dynamic IP Address (Dinamikus IP) Dynamic IP Address- Host Name- MAC Address- Clone MAC Address- Primary/ Secondary DNS Address- Válassza a Dynamic IP Address menüpontot ha szolgáltatójától automatikusan kapja az IP címet. Jellemzõen kábel modemes szolgáltatás esetén használt eljárás. Használata opcionális de néhány szolgáltató használhatja. A gyári beállítás szerint a router neve a host name. A gyári beállítás szerint az eszköz rendelkezik MAC címmel a WAN interfészhez. A szolgáltatója kérése nélkül ezt ne változtassa meg. A router képes a WAN interfészére csatlakoztatott más eszköz MAC címének lemásolására. Ha nem szolgáltatója által megadott DNS címeket akarja használni, ide írhatja be az eltérõ DNS címet. MTU- Auto-reconnect- Csak akkor változtassa meg, ha szolgáltatója kéri rá. Amennyiben szeretné, hogy eszköze automatikusan csatlakozzon a szolgáltatáshoz,. válassza az Enabled-et 7

9 Home > WAN > Static IP Address (Statikus IP) Static IP Address- Válassza a Static IP Address-t amennyiben az összes WAN cím beállítási információt megkapta szolgáltatójától. Ebben az esetben az összes IP cím mezõ kitöltéséhez rendelkeznie kell információval. A címeket ponttal elválasztott formátumban kell megadnia. IP Address- Subnet Mask- Írja be a szolgáltatója által megadott IP címet. Írja be a szolgáltatója által megadott maszkot. ISP Gateway Address- Primary DNS Address- Secondary DNS Address- Írja be az átjáró IP címét. Írja be a szolgáltató által megadott elsõdleges DNS szerver címet Opcionális MTU- Csak akkor változtassa meg ha szolgáltatója kéri rá. 8

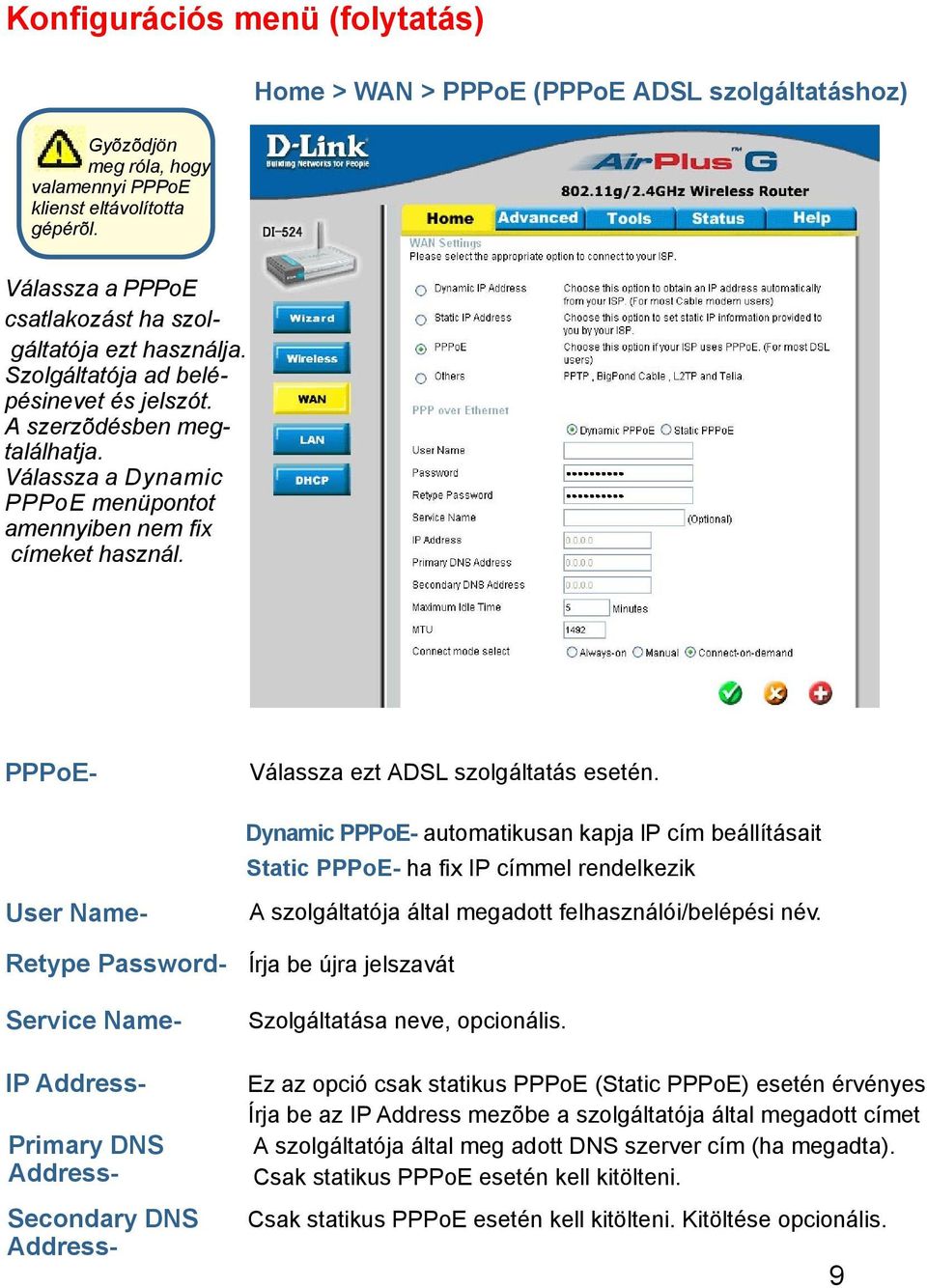

10 Gyõzõdjön meg róla, hogy valamennyi PPPoE klienst eltávolította gépérõl. Home > WAN > PPPoE (PPPoE ADSL szolgáltatáshoz) Válassza a PPPoE csatlakozást ha szolgáltatója ezt használja. Szolgáltatója ad belépésinevet és jelszót. A szerzõdésben megtalálhatja. Válassza a Dynamic PPPoE menüpontot amennyiben nem fix címeket használ. PPPoE- User Name- Válassza ezt ADSL szolgáltatás esetén. Dynamic PPPoE- automatikusan kapja IP cím beállításait Static PPPoE- ha fix IP címmel rendelkezik A szolgáltatója által megadott felhasználói/belépési név. Retype Password- Írja be újra jelszavát Service Name- IP Address- Primary DNS Address- Secondary DNS Address- Szolgáltatása neve, opcionális. Ez az opció csak statikus PPPoE (Static PPPoE) esetén érvényes Írja be az IP Address mezõbe a szolgáltatója által megadott címet A szolgáltatója által meg adott DNS szerver cím (ha megadta). Csak statikus PPPoE esetén kell kitölteni. Csak statikus PPPoE esetén kell kitölteni. Kitöltése opcionális. 9

11 Home > WAN > PPPoE folytatás MTU- Maximális értéke 1492 és ez az alapértelmezett beállítás. Csak ha szolgáltatója kéri akkor módosítsa. Auto-reconnect- Ha engedélyezett a DI-524 automatikusan csatlakozik a szolgáltatáshoz. Home > LAN (Lokális hálózat) A lokális hálózati beállítások a DI-524 LAN interfészeire vonatkoznak. Gyakran lokális, vagy belsõ hálózatként van hivatkozva. Ha szükséges a LAN beállításokat az Ön igényei szerint megváltoztathatja. A lokális beállításokat az Internet felõl nem látják. IP Address- Subnet Mask- A LAN interfész felõl a router elérési címe A LAN interfész alhálózati maszkja. A gyári beállítás: Local Domain-Name- Ennek a mezõnek a kitöltése opcionális. A lokális doamin név. 10

12 Home > DHCP (dinamikus IP cím szolgáltatás) DHCP A DI-524 router beépített DHCP szerverrel rendelkezik. A mennyiben a munkaállomások úgy vannak beállítva, a routertõl automatikusan meg tudják kapni az internet eléréshez szükséges valamennyi cím beállítást. DHCP Server- Starting IP Address- Ending IP Address- Lease Time- Enabled engedélyezi Disabled tiltja a szolgáltatást a gyári beállítás szerint engedélyezett A kezdõ cím a kiosztható címtartományban. Az utolsó cím a kiosztható címtartományban. Az idõtartam amíg egy cím "bérelhetõ". 11

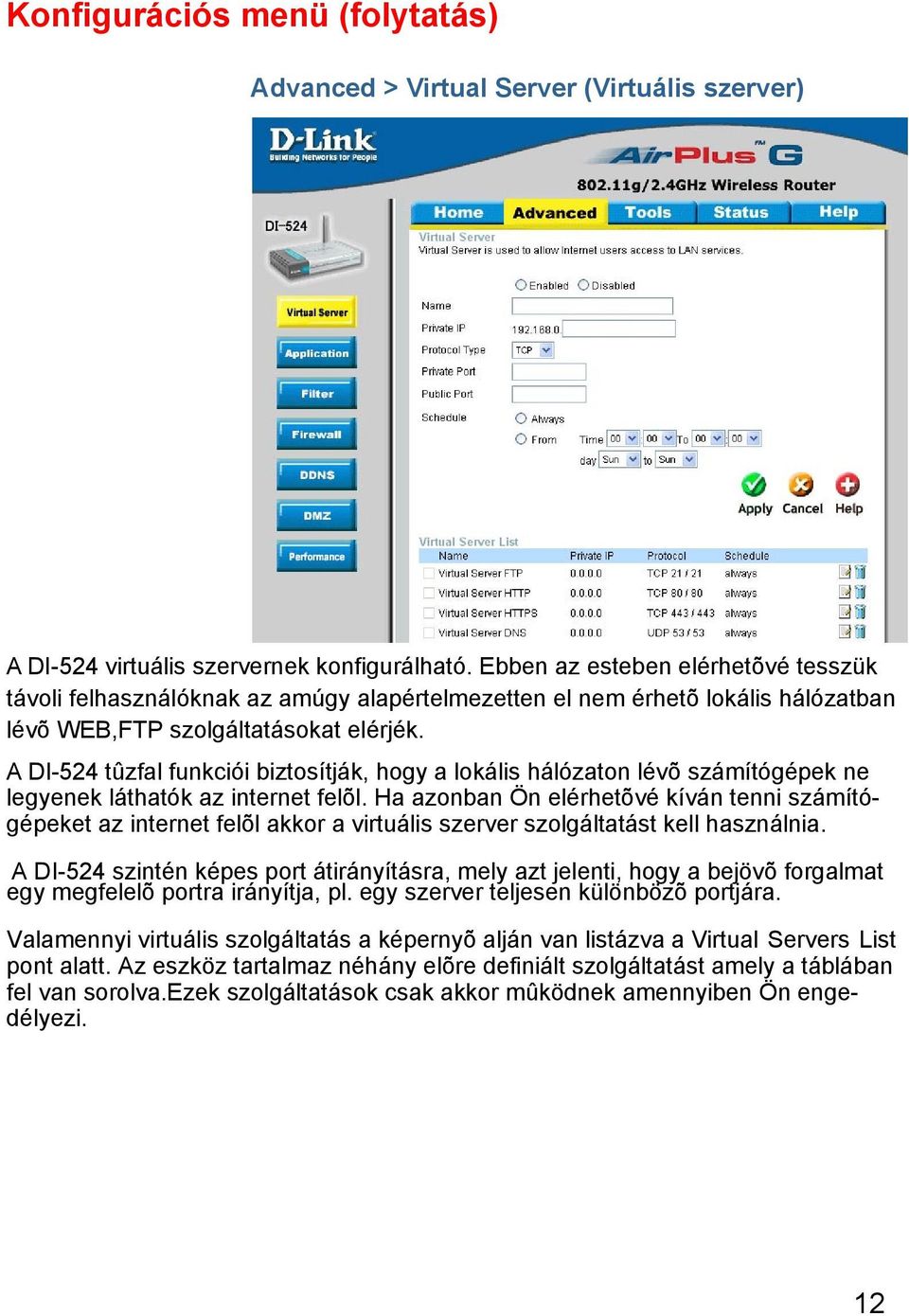

13 Advanced > Virtual Server (Virtuális szerver) A DI-524 virtuális szervernek konfigurálható. Ebben az esteben elérhetõvé tesszük távoli felhasználóknak az amúgy alapértelmezetten el nem érhetõ lokális hálózatban lévõ WEB,FTP szolgáltatásokat elérjék. A DI-524 tûzfal funkciói biztosítják, hogy a lokális hálózaton lévõ számítógépek ne legyenek láthatók az internet felõl. Ha azonban Ön elérhetõvé kíván tenni számítógépeket az internet felõl akkor a virtuális szerver szolgáltatást kell használnia. A DI-524 szintén képes port átirányításra, mely azt jelenti, hogy a bejövõ forgalmat egy megfelelõ portra irányítja, pl. egy szerver teljesen különbözõ portjára. Valamennyi virtuális szolgáltatás a képernyõ alján van listázva a Virtual Servers List pont alatt. Az eszköz tartalmaz néhány elõre definiált szolgáltatást amely a táblában fel van sorolva.ezek szolgáltatások csak akkor mûködnek amennyiben Ön engedélyezi. 12

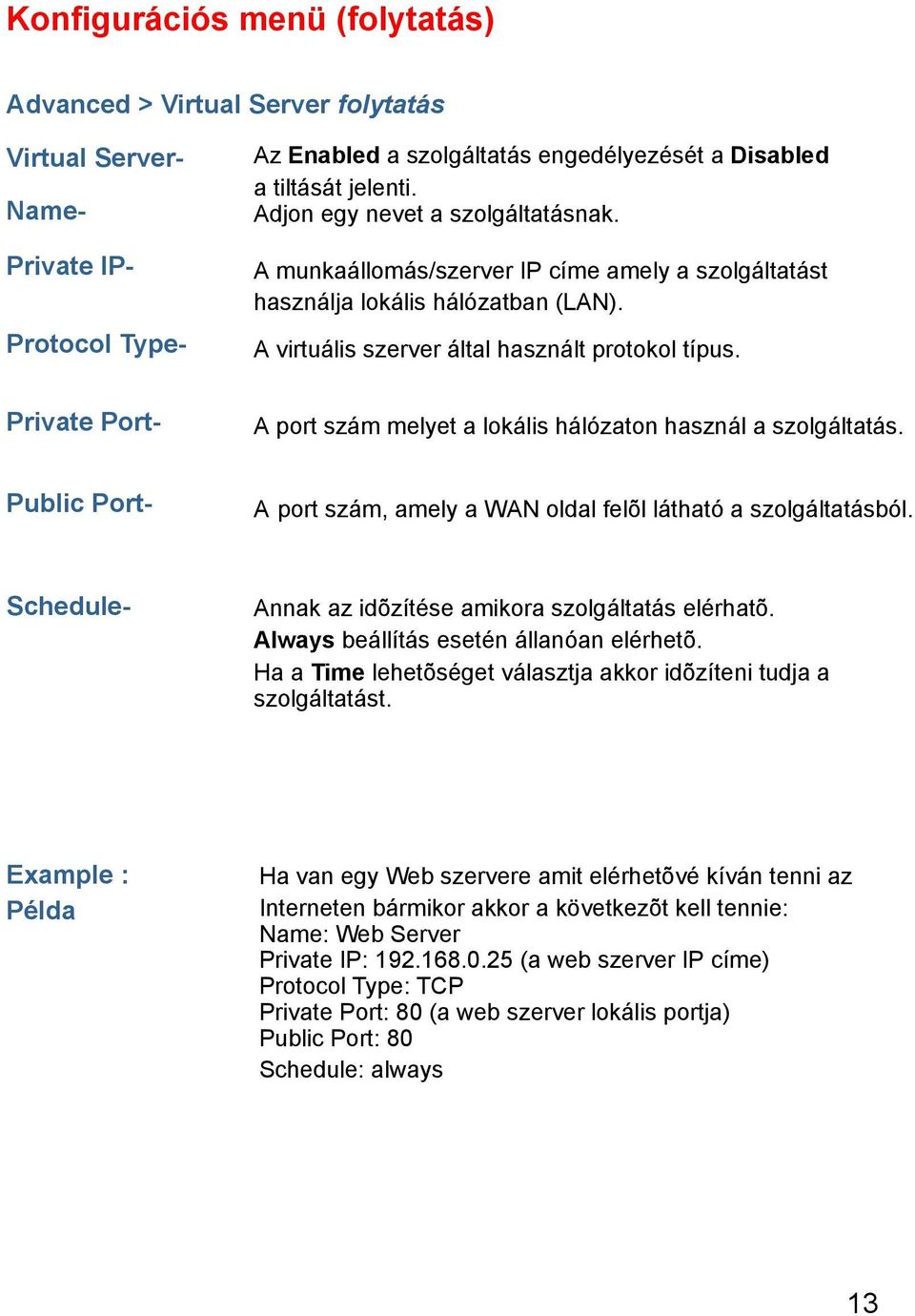

14 Advanced > Virtual Server folytatás Virtual Server- Name- Private IP- Protocol Type- Az Enabled a szolgáltatás engedélyezését a Disabled a tiltását jelenti. Adjon egy nevet a szolgáltatásnak. A munkaállomás/szerver IP címe amely a szolgáltatást használja lokális hálózatban (LAN). A virtuális szerver által használt protokol típus. Private Port- A port szám melyet a lokális hálózaton használ a szolgáltatás. Public Port- A port szám, amely a WAN oldal felõl látható a szolgáltatásból. Schedule- Annak az idõzítése amikora szolgáltatás elérhatõ. Always beállítás esetén állanóan elérhetõ. Ha a Time lehetõséget választja akkor idõzíteni tudja a szolgáltatást. Example : Példa Ha van egy Web szervere amit elérhetõvé kíván tenni az Interneten bármikor akkor a következõt kell tennie: Name: Web Server Private IP: (a web szerver IP címe) Protocol Type: TCP Private Port: 80 (a web szerver lokális portja) Public Port: 80 Schedule: always 13

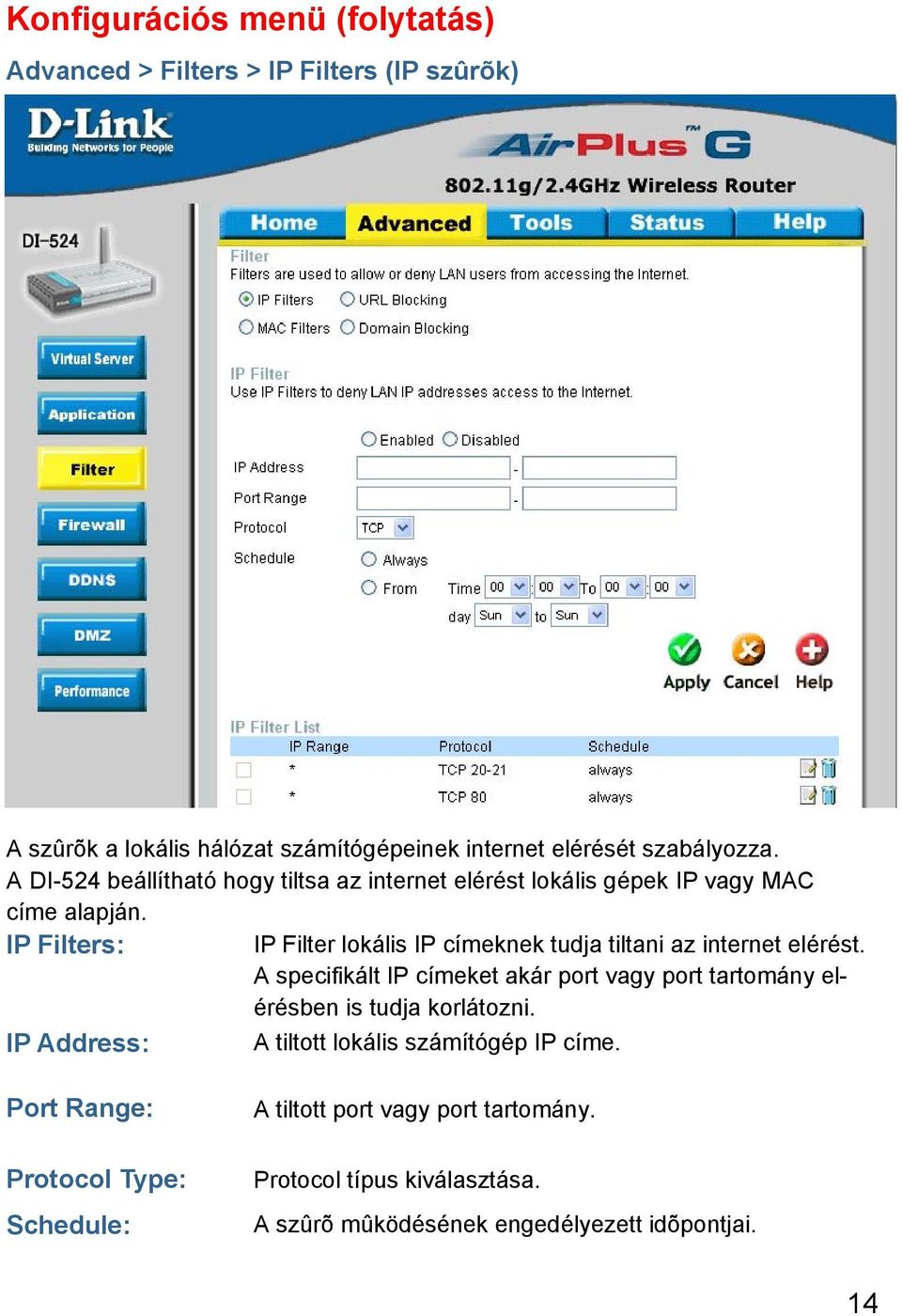

15 Advanced > Filters > IP Filters (IP szûrõk) A szûrõk a lokális hálózat számítógépeinek internet elérését szabályozza. A DI-524 beállítható hogy tiltsa az internet elérést lokális gépek IP vagy MAC címe alapján. IP Filters: IP Filter lokális IP címeknek tudja tiltani az internet elérést. A specifikált IP címeket akár port vagy port tartomány elérésben is tudja korlátozni. IP Address: A tiltott lokális számítógép IP címe. Port Range: A tiltott port vagy port tartomány. Protocol Type: Schedule: Protocol típus kiválasztása. A szûrõ mûködésének engedélyezett idõpontjai. 14

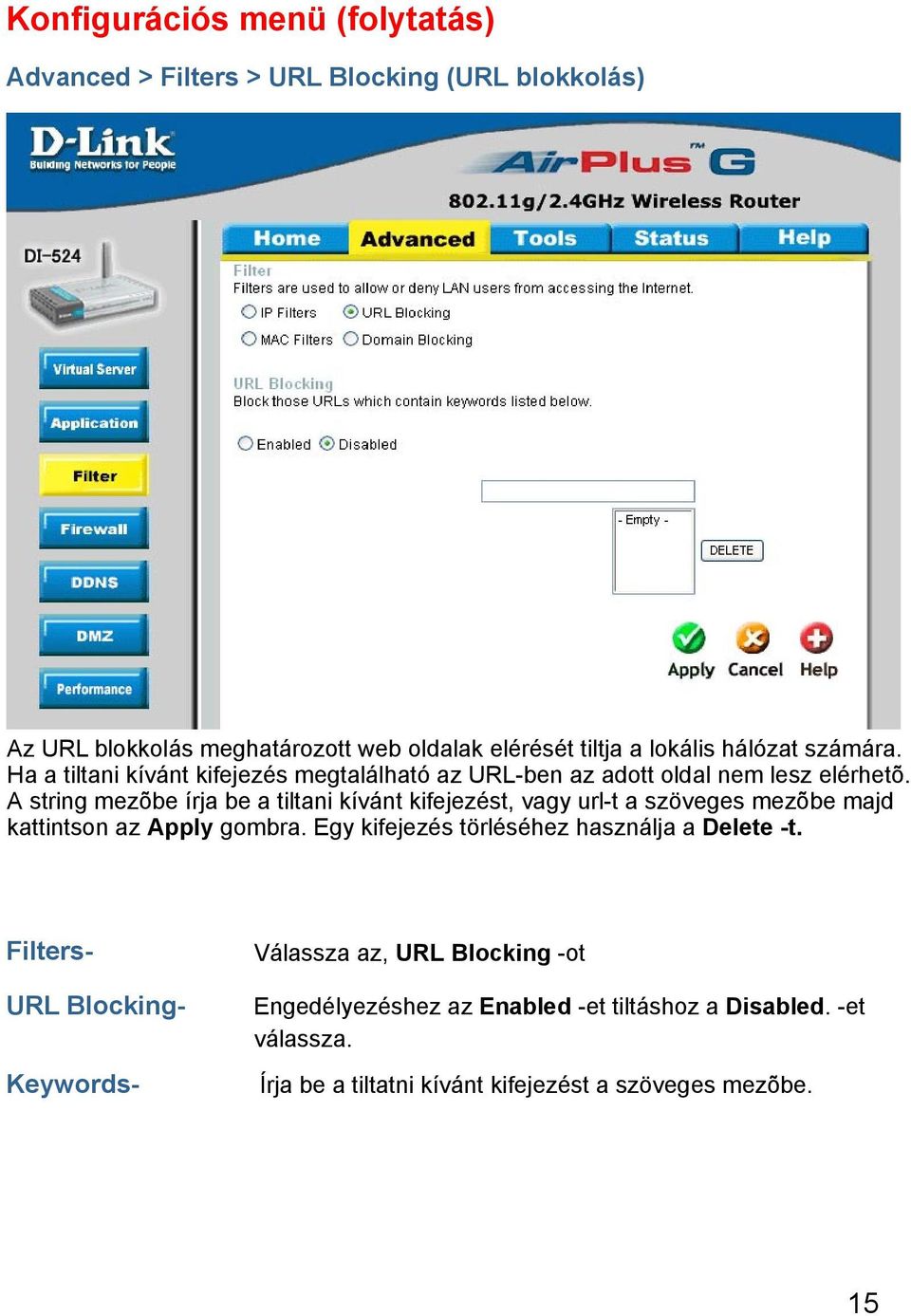

16 Advanced > Filters > URL Blocking (URL blokkolás) Az URL blokkolás meghatározott web oldalak elérését tiltja a lokális hálózat számára. Ha a tiltani kívánt kifejezés megtalálható az URL-ben az adott oldal nem lesz elérhetõ. A string mezõbe írja be a tiltani kívánt kifejezést, vagy url-t a szöveges mezõbe majd kattintson az Apply gombra. Egy kifejezés törléséhez használja a Delete -t. Filters- URL Blocking- Keywords- Válassza az, URL Blocking -ot Engedélyezéshez az Enabled -et tiltáshoz a Disabled. -et válassza. Írja be a tiltatni kívánt kifejezést a szöveges mezõbe. 15

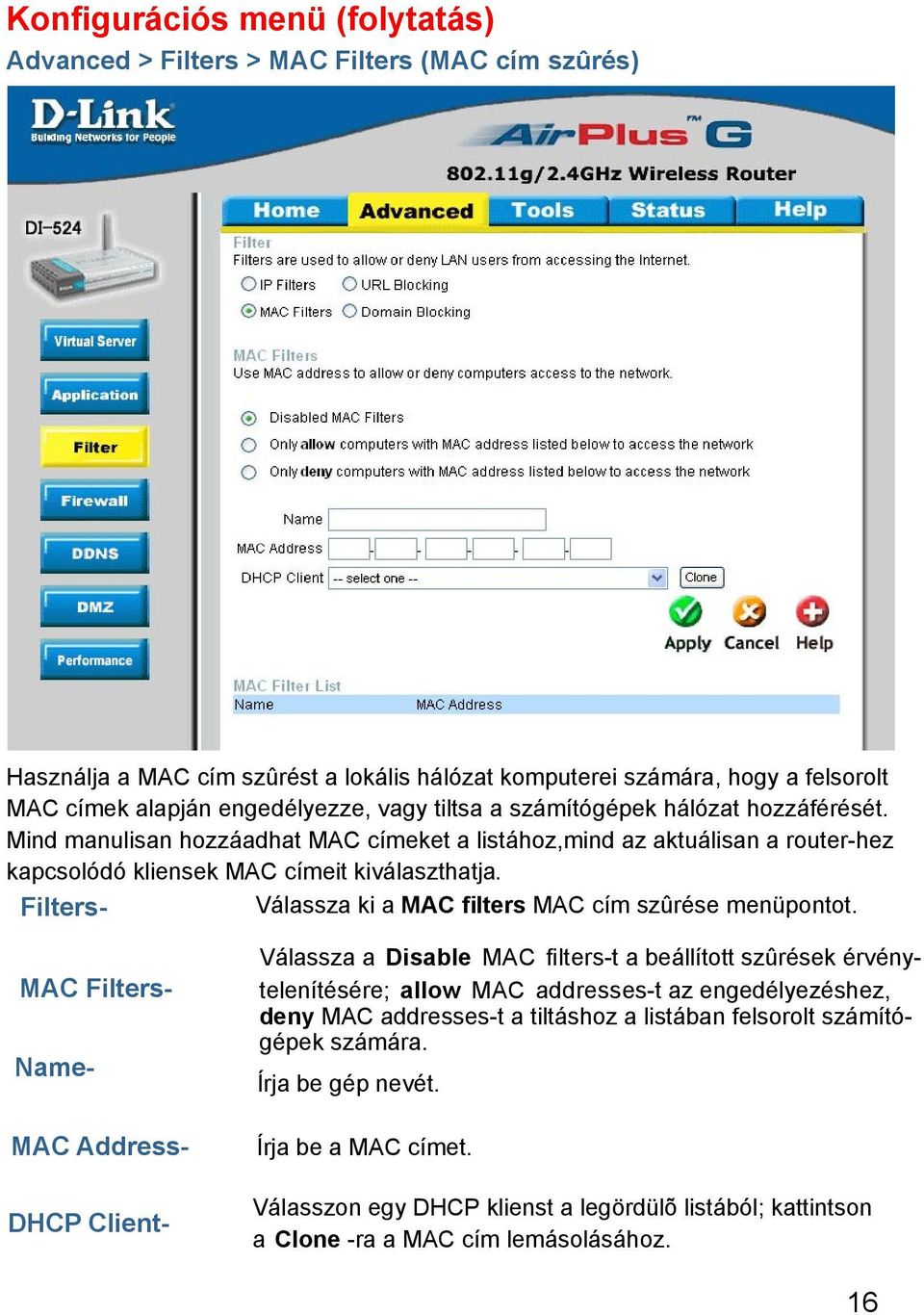

17 Advanced > Filters > MAC Filters (MAC cím szûrés) Használja a MAC cím szûrést a lokális hálózat komputerei számára, hogy a felsorolt MAC címek alapján engedélyezze, vagy tiltsa a számítógépek hálózat hozzáférését. Mind manulisan hozzáadhat MAC címeket a listához,mind az aktuálisan a router-hez kapcsolódó kliensek MAC címeit kiválaszthatja. Filters- Válassza ki a MAC filters MAC cím szûrése menüpontot. MAC Filters- Name- MAC Address- DHCP Client- Válassza a Disable MAC filters-t a beállított szûrések érvénytelenítésére; allow MAC addresses-t az engedélyezéshez, deny MAC addresses-t a tiltáshoz a listában felsorolt számítógépek számára. Írja be gép nevét. Írja be a MAC címet. Válasszon egy DHCP klienst a legördülõ listából; kattintson a Clone -ra a MAC cím lemásolásához. 16

18 Advanced > Filters > Domain Blocking (Domain blokkolás) A Domain Blocking segítségével engedélyezhetjük, vagy tilthatjuk a lokális hálózaton lévõ számítógépek hozzáférését a meghatározott domain-ekhez. A domain blokkolás vagy a engedélyez a meghatározott domain-ek kivételével internet hozzáférést, vagy tilt a meghatározott domain-ek kivételével minden egyéb hozzáférést.. Filters- Válassza a Domain Blocking -ot. Domain Blocking- Domain blokkolás Disabled- Válaszza a Disabled -t a domain blokkolás kikapcsolására Allow- Deny- Blocked Domains- Permitted Domains- A felhasználók a felsoroltak kivételével valmennyi domaint elérhetik A felhasználók a felsoroltak kivételével más domaint nem érnek el. A tiltott domain-ek. Az engedélyezett domain-ek. 17

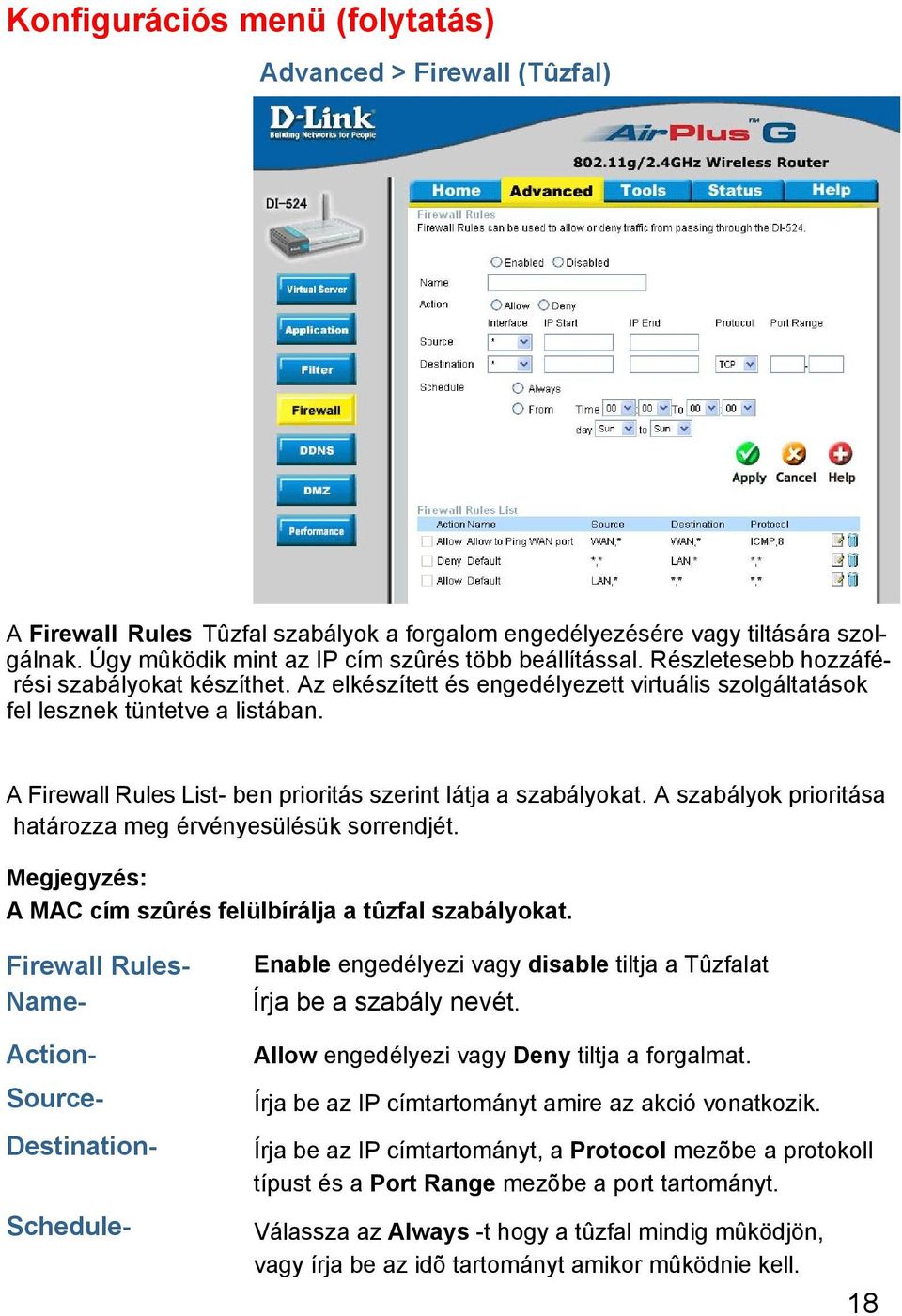

19 Advanced > Firewall (Tûzfal) A Firewall Rules Tûzfal szabályok a forgalom engedélyezésére vagy tiltására szolgálnak. Úgy mûködik mint az IP cím szûrés több beállítással. Részletesebb hozzáférési szabályokat készíthet. Az elkészített és engedélyezett virtuális szolgáltatások fel lesznek tüntetve a listában. A Firewall Rules List- ben prioritás szerint látja a szabályokat. A szabályok prioritása határozza meg érvényesülésük sorrendjét. Megjegyzés: A MAC cím szûrés felülbírálja a tûzfal szabályokat. Firewall Rules- Name- Action- Source- Destination- Schedule- Enable engedélyezi vagy disable tiltja a Tûzfalat Írja be a szabály nevét. Allow engedélyezi vagy Deny tiltja a forgalmat. Írja be az IP címtartományt amire az akció vonatkozik. Írja be az IP címtartományt, a Protocol mezõbe a protokoll típust és a Port Range mezõbe a port tartományt. Válassza az Always -t hogy a tûzfal mindig mûködjön, vagy írja be az idõ tartományt amikor mûködnie kell. 18

20 Advanced > DDNS (Dinamikus DNS) Amennyiben van dinamikus DNS szolgáltatása, azt képes a routerrel használni. Provider- Válassza ki a megfelelõ DDNS szervert. Host Name- Username/ - Password/Key- Írja be a DDNS host nevét. Írja be a DDNS felhasználói nevét. Írja be a DDNS jelszavát. 19

21 Advanced > DMZ (DMZ használa Ha olyan számítógépet használ, melynek szabad hozzáférés kell az internetre ill. az internet felõl, akkor Önnek DMZ -be (demilitarizált zóna) kell helyeznie. DMZ-ben teljes hozzáférés van a benne lévõ géphez az internet felõl, ill. a gépnek az internet felé. Ez kitûnõ megoldás pl. játék alkalmazások, vagy olyan eszközök számára amelyek nem illeszthetõk a hagyományos szabályok közé pl.: video telefon, IP telefon. DMZ- be az eszközt, annak IP cím megadásával lehet helyezni. Azonban ne hagyja figyelmen kívûl, hogy a DMZ-ben a router nem védi eszközét! DMZ- Enable engedélyezi, vagy Disable tiltja a DMZ-t A DMZ-be csak egyetlen eszközt tehet. Alapbeállításként a DMZ tiltva van. IP Address- Írja be annak az eszköznek az IP címét amit DMZ-be akar tenni. 20

22 Advanced > Performance (teljesítmény) Beacon Interval- RTS Threshold- Fragmentation- DTIM Interval- Wireless Mode- TX Rates- SSID Broadcast- A Beacon-ok olyan csomagok, melyeket a router küld a hálózat szinkronizálására. Az alap érték 100. Csak abban az esetben változtassa meg, amennyiben kellõ tudással rendelkezik a vezetéknélküli hálózatokról. Alapvetõ érték a Csak kellõ szakértelem esetén változtassa meg értékét! Byte-okban határozza meg a csomag méreteket. Alapvetõ érték a Csak kellõ szakértelem esetén változtassa meg! (Delivery Traffic Indication Message) 3 az alap érték. Csak kellõ szakértelem esetén változtassa meg értékét! Mixed mód esetén mind b mind g szabvány szerint is mûködik a router. G mode esetén csak g szerint. Elõbbi esetben a régebbi 11 Mbps eszközök is tud nak kommunikálni a routerrel, míg g csak az újabb 54 Mbps eszközök tudnak kommunikálni vele. Ez adott teljesítmény növekedést jelenthet. Auto az alapvetõ érték. Válassza ki az Önnek megfelelõ sebességet a legördülõ listából. Válassza az Enabled -et a router hálózati nevének a hálóza ton történõ publikálására. Ez biztonság kérdéseket vet fel. Ajánljuk kérje ki szakember tanácsát. A hálózaton minden eszköznek a routeren beállított SSID-t kell beállítani. 21

23 Tools> Admin (Adminisztártori menü) Ezen az oldalon változtathatja meg a DI-524 belépési jelszavát. Alapvetõen két hozzáférés van a router menedzsmentjéhez. Adminisztrátori Admin és felhasználói user Az adminisztrátor módosíthatja a beállításokat, míg a felhasználó csak olvashatja. Administrator- Password- User- Password- admin az adminisztrátor belépési neve Írja be a jelszavát majd erõsítse meg a Reconfirm mezõben user a felhasználó belépési neve Írja be a jelszavát majd erõsítse meg a Reconfirm mezõben Remote Management- A távoli hozzáférés engedélyezi a DI-524 távoli konfigurálását az Internet felõl. A belépési név és jelszó ismerete természetesen szükséges továbbra is. Alapvetõen a távoli hozzáférés tiltva van. IP Address- Annak a távoli gépnek az IP címe amelynek engedélyezett a távoli hozzáférés. Ha egy csillagot (*) ír ebbe a mezõbe, bármely számítógép elérheti a router menedzsment felületét. A távoli hozzáférés engedélyezését csak körültekintõen engedélyezze, nem megfelelõ használata komoly biztonsági problémát jelent! Port- A port szám amin keresztül a menedzsment felület hozzáférhetõ. Példa- ahol x.x.x.x a WAN IP címe a routernek és 8080 a port szám amin keresztül a menedzsment felület hozzáférhetõ. 22

24 Tools > Time (Idõ) Default NTP Server- NTP a Network Time Protocol rövidítése. A protokoll feladata az idõ szinkronizáció a számítógépeken. Kitöltése opcionális. Time Zone- Állítsa be a megfelelõ idõzónát: Magyarországon GMT+01 Set the Time- Daylight Saving- Állítsa be a megfelelõ dátum és pontosidõ értékeket. Year/év, Month/hónap, Day/nap, Hour/óra, Minute/perc Second/másodperc. Click Set Time. Daylight Saving menüpontban a nyári idõszámítás paramétereit tudja beállítani. Az enabled engedélyezi a disabled tiltja a használatát. Írja be a kezdeti és vég dátumát a nyári idõszámításnak. 23

25 Tools > System (rendszer) Az aktuális rendszerbeállításokat fájl ként el tudja menteni a lokális merevlemezre. Az elmentett beállításokat vissza is töltheti a routerre. A visszatöltéshez a Browse menüponttal tallóza ki az elmentett fájlt. A gyári beállításokat a Reset to Default gomb segítségével állíthatja vissza. Save Settings to Local Hard Drive- Kattintson a Save gombra az aktuális beállítások lementéséhez. Load Settings from Local Hard Drive- Restore to Factory Default Settings- Kattintson a Browse gombra visszatöltetni kívánt fájl megkereséséhez majd a Load gombot a betöltéséhez. Kattintson a Restore gombra a gyári beállítások visszaállításához. 24

26 Tools > Firmware A routeren lévõ firmware -t frissítheti fel ebben a menüben. A firmware-nek a számítógépen kell lennie amirõl a router-t menedzseli. Kattintson a Browse gombra és keresse meg a firmware- t számítógépén. Firmware Upgrade- Kattintson a linkre, hogy megtudja van-e új firmware routeréhez. ha igen töltse le számítógépére. Browse- Miután letöltötte a filet, kattintson a Browse gombra kitallózni a file-t. Kattintson az Apply gombra a firmware frissítés végrehajtásához. 25

27 Tools > Misc (vegyes eszközök) Ping Test- Restart Device- Block WAN Ping- UPNP- VPN Pass Through- A Ping egy hálózati eszköz elérhetõségének/(válaszadásának) vizsgálatára szolgál. Írja be a tesztelni kívánt gép IP címét és kattintson Ping gombra. Kattintson a Reboot gombra a router újraindításához. Ezzel a menüvel az Ön eszközének internet felöli Ping vizsgálatát tudja letiltani. Ezzel némileg több biztonságot tud nyújtani rendszerének. Válassza az Enabled -et amennyiben engedélyezni kívánja az internet felöli ping-et. Ezzel a menüponttal a router UPNP funkcionalitását engedélyezheti az Enabled-választásával. Így széleskörû együttmûködést biztosíthat más szoftverekkel és eszközökkel melyek szintén támogatják az UPNP funkcionalitást. A DI-524 VPN (Virtual Private Network) pass-through-t támogat mind PPTP (Point-to-Point Tunneling Protocol) mind IPSec (IP Security) protokollal. A DI-524 képes több VPN csatorna átengedésére is így több VPN kliens is képes a router mögött mûködni. PPTP- Enabled engedélyezi Disabled tiltja IPSec- Enabled engedélyezi Disabled tiltja 26

28 Status > Device Info (eszköz információ) Ez az oldal a DI-524 -rõl nyújt információt Önnek. Amennyiben Dinamikus IP címmel csatlakozik szolgáltatójához, úgy Release és Renew nevû gombokat fog látni a WAN információs részben.a Release majd Renew használatával újra tud csatlakozni szolgáltatójához. Ha PPPoE -t használ akkor Connect és Disconnect gombokat fog látni. Használja a Disconnect -et kapcsolat bontáshoz, a Connect -et kapcsolat újralétesítéséhez. WAN LAN Wireless IP Address: WAN (internet felöli) publikus IP cím Subnet Mask: WAN IP cím-hez tartozó maszk Gateway: WAN publikus átjáró IP címe Domain Name Server: DNS szerver címe WAN Status: WAN kapcsolat státusz IP Address: LAN (lokális hálózat) oldali IP cím Subnet Mask: LAN IP cím-hez tartozó maszk MAC Address: a vezetéknélküli interfész MAC címe SSID: a használatban lévõ SSID-t mutatja Channel: a használt csatornát mutatja WEP: mutatja a WEP kódolás állapotát 27

29 Status > Stats (statisztikák) A fentebbi kép a forgalmi statisztikákat mutatja. Láthatja azon adat csomagok mennyiségét amelyek a routeren keresztül mentek. A csomag számlálás újra indul a reset gomb megnyomása, vagy az eszköz resetelése után. Status > Wireless (vezetéknélküli kliens statisztika) A vezetéknélküli kliens tábla megmutatja a kapcsolódott klienseket. Ez a tábla szintén mutatja a kapcsolat idejét connection time és a kliensek MAC cím-ét MAC address 28

30 Technikai Támogatás Meghajtó programokat és frissítéseket a D-Link Magyarország weblapjáról tölthet le. Telefonon technikai segítséget munkanapokon hétfőtőlcsütörtökig óráig és pénteken óráig kérhet a (1) telefonszámon vagy a címen. Magyarországi technikai támogatás : D-Link Magyarország 1074 Budapest, Alsóerdősor u. 6. R70 Irodaház 1 em. Tel. : Fax : URL : 29
