RESORT KLÍMA-MONITOR Technológia- és távfelügyeleti rendszerek a klímatechnikában

Átírás

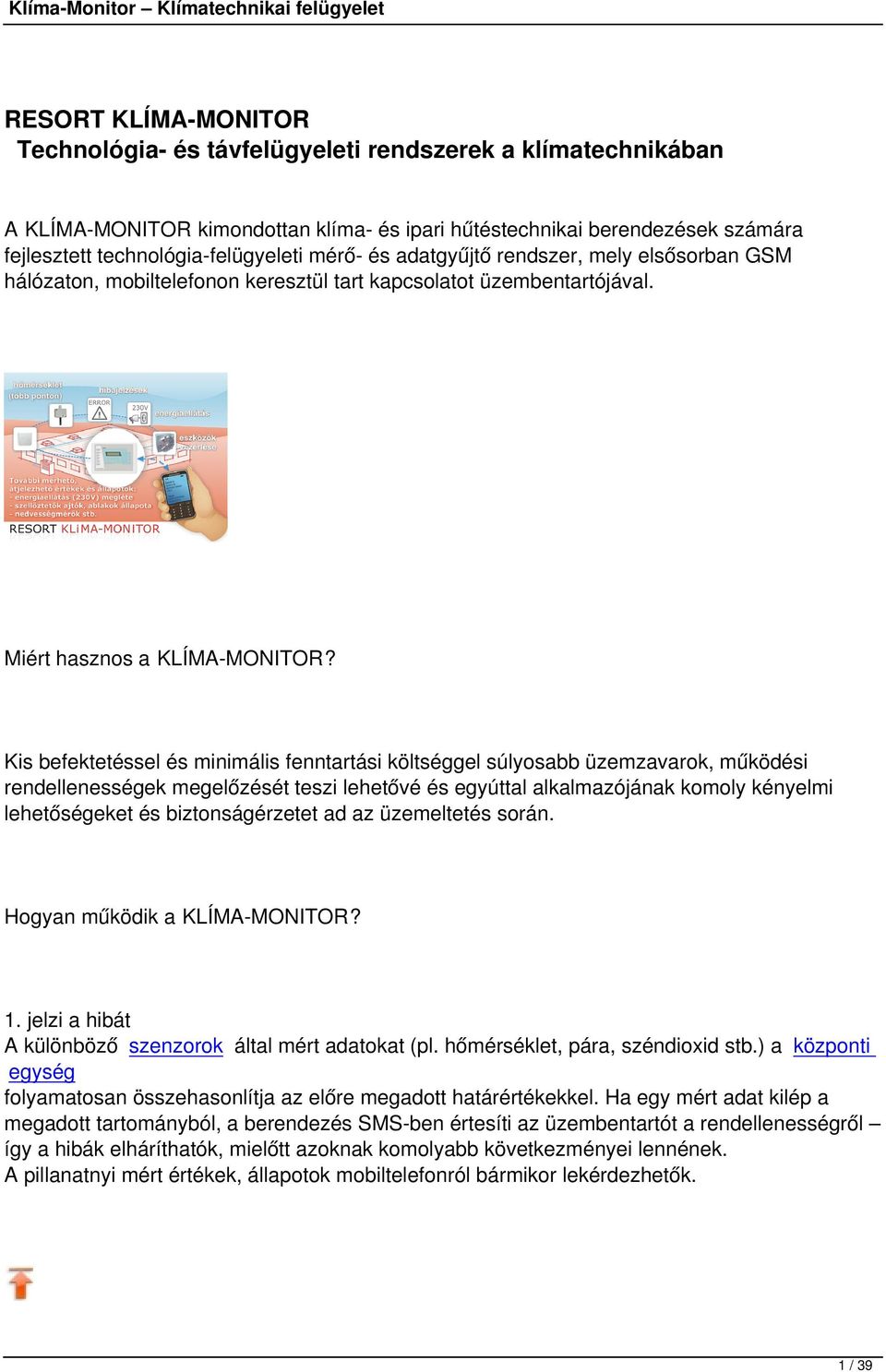

1 RESORT KLÍMA-MONITOR Technológia- és távfelügyeleti rendszerek a klímatechnikában A KLÍMA-MONITOR kimondottan klíma- és ipari hűtéstechnikai berendezések számára fejlesztett technológia-felügyeleti mérő- és adatgyűjtő rendszer, mely elsősorban GSM hálózaton, mobiltelefonon keresztül tart kapcsolatot üzembentartójával. Miért hasznos a KLÍMA-MONITOR? Kis befektetéssel és minimális fenntartási költséggel súlyosabb üzemzavarok, működési rendellenességek megelőzését teszi lehetővé és egyúttal alkalmazójának komoly kényelmi lehetőségeket és biztonságérzetet ad az üzemeltetés során. Hogyan működik a KLÍMA-MONITOR? 1. jelzi a hibát A különböző szenzorok által mért adatokat (pl. hőmérséklet, pára, széndioxid stb.) a központi egység folyamatosan összehasonlítja az előre megadott határértékekkel. Ha egy mért adat kilép a megadott tartományból, a berendezés SMS-ben értesíti az üzembentartót a rendellenességről így a hibák elháríthatók, mielőtt azoknak komolyabb következményei lennének. A pillanatnyi mért értékek, állapotok mobiltelefonról bármikor lekérdezhetők. 1 / 39

2 2. segít a kármegelőzésben Az üzembentartó a rendszernek küldött SMS-ekkel távolról tud eszközöket elindítani vagy leállítani (hűtés, fűtés, szellőztetés stb. ki-bekapcsolása), ezzel lehetővé válik az optimális állapot visszaállítása, a kár megelőzése. Milyen egyéb szolgáltatásai vannak a KLÍMA-MONITOR berendezéseknek? - áramszolgáltatás kimaradásának jelzése - kétállapotú (esemény) bemenetek figyelése (klímaberendezés állapotok, hibakimenetek) - kapcsolat adatgyűjtő, termelésirányító, minőségbiztosítási rendszerekhez (opció) - nedvesedés, párakicsapódás jelzése (opció) - több klímaberendezés összevonható egy távfelügyelet alá Hol alkalmazható eredményesen a KLÍMA-MONITOR? KLÍMA-MONITOR segítségével bármilyen hűtő rendszer technológia-távfelügyelete megvalósítható. A karbantartó, üzemeltető vagy tulajdonos időben értesül az olyan helyzetekről, amik a klíma rendszer meghibásodására utalnak, illetve helyszíni bejárás nélkül ellenőrizni tudja a berendezések helyes működését. A szolgáltatások paraméterezhetősége messzemenően alkalmazkodik a klimatizációs feladatok támasztotta igényekhez. A hiszterézis értékek és késleltetési idők állításával a felesleges SMS küldések elkerülhetővé válnak (pl. üzemszerű átmeneti hőmérséklet változások kiszűrhetőek). Hol javasolt a KLÍMA-MONITOR alkalmazása? Felhasználása az alábbiakban felsorolt területek felügyeletére ajánlott függetlenül attól, hogy a klimatizálást milyen technológiával valósították meg (folyadékhűtők, fan-coil, légkezelők, split klímák, VRF rendszerek stb.): 2 / 39

3 - üzlethelyiségek, irodák - cukrászdák, éttermek - irodaházak, szállodák, társasházak - mozik, közösségi házak - laboratóriumok, egészségügyi intézmények - raktárak, szerelőcsarnokok - technológia-klimatizált területek - informatikai és távközlés technikai technológiák stb. A KLÍMA-MONITOR segítségével bármilyen régi vagy új típusú eddig autonóm működésű klímaberendezés távfelügyeletbe vonhatóvá tehető, ezáltal az üzemeltetés gazdaságosabbá és üzembiztosabbá, a karbantartása pedig magasabb színvonalúbbá válhat. A KLÍMA-MONITOR teljes egészében saját fejlesztés, így lehetőség van a felmerülő egyéni igények megvalósítására is. KLÍMA-MONITOR TERMÉKEK KLÍMA-MONITOR központi egységek: 3 / 39

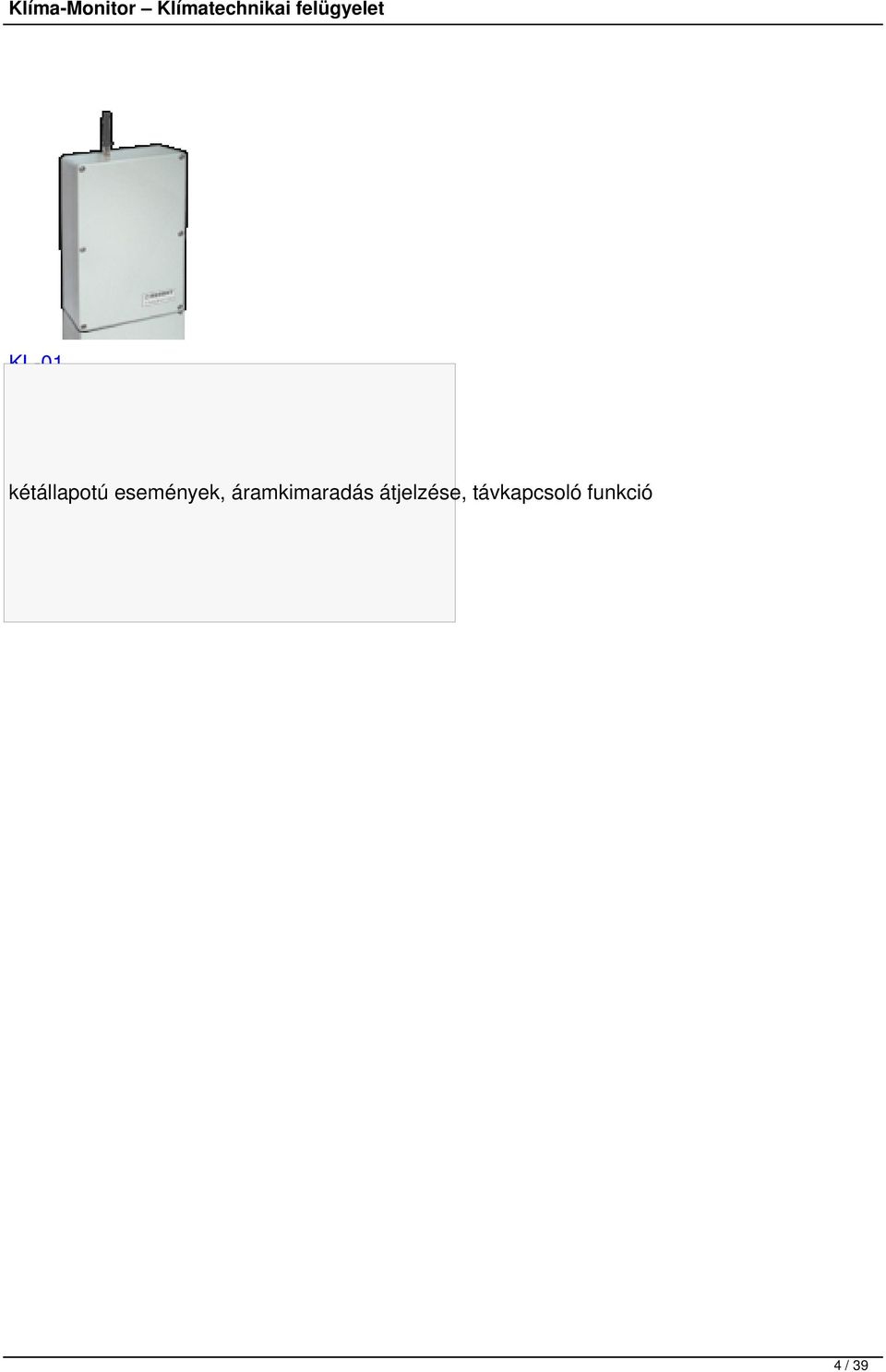

4 KL-01 kétállapotú események, áramkimaradás átjelzése, távkapcsoló funkció 4 / 39

5 5 / 39

6 KL / 39

7 8 db hőmérséklet, kétállapotú események, áramkimaradás átjelzése, távkapcsoló funkció 7 / 39

8 8 / 39

9 9 / 39

10 Opciók a KLÍMA-MONITOR központi egységeihez: helyi hangjelzés 10 / 39

11 11 / 39

12 soros kimenet naplózáshoz (KL-02) 12 / 39

13 13 / 39

14 KLÍMA-MONITOR rendszer szenzorai: TSA-20 hőmérő ( falra szerelhető műanyag dobozban 14 / 39

15 mérési tartomány: -55 ºC +50 ºC pontosság ±0.5 ºC felbontás: 0.1 ºC méret: 71 x 71 x 21 mm 15 / 39

16 16 / 39

17 HTSA-20 pára- és hőmérő szenz 17 / 39

18 mérési tartomány: -55 ºC +50 ºC pontosság: ±0.5 ºC, felbontás: 0.1 ºC mérési tartomány: 0-100% relatív páratartalom pontosság: ±3.5%, hiszterézis: 3% 18 / 39

19 beállási idő: 15 mp szórás: 0%-59% között ±5%, 60%- méret: 71 x 71 x 21 mm 19 / 39

20 20 / 39

21 TSA-30 léghőmérő falra szerelhető hőmérő műanyag dobozban 21 / 39

22 mérési tartomány: -55 C +50ºC pontosság ±0.5 ºC felbontás: 0.1 ºC méret: 50 x 70 x 42 mm 22 / 39

23 23 / 39

24 HTSA-30 falra szerelhető hő- és páramérő 24 / 39

25 mérési tartomány: -55 C - +50ºC, pontosság ±0.5ºC felbontás: 0.1ºC mérési tartomány: 0-100% relatív páratartalom pontosság: ±3.5%, hiszterézis: 3%, beállási idő: 15 mp 25 / 39

26 szórás: 0%-59% között ±5%, 60%- méret: 50 x 70 x 42 mm 26 / 39

27 27 / 39

28 CO2S-30/31/32 CO2 mérő falra szerelhető dobozban közvetlen illesztési lehetőség a RESORT rendszerekhez 28 / 39

29 mérési tartomány: /0 5000/ ppm pontosság: ±4% (+3% kiolvasás) visszaállási idő: max. 40 sec működési feltételek: 0 50 ºC, 0-95% pára 29 / 39

30 méret: 65 x 115 x 55 mm 30 / 39

31 31 / 39

32 TSC-10 hőmérő patron rozsdamentes hőmérőkapszula 3 méteres kábelen 32 / 39

33 mérési tartomány: -10 C +85 C pontosság: ± 0,5 ºC felbontás: 0.1 ºC méret: Ø6 x 40 mm 33 / 39

34 kábelhossz: 3 m 34 / 39

35 35 / 39

36 UNIS-10 UNIV fogadó s zabványos analóg mérőjel vagy távadó illesztő egység 36 / 39

37 bemenet: 0 10 V / 4 20 ma (választható) kimenet: RESORT adatgyűjtő busz méret: 52 x 50 x 37 mm 37 / 39

38 38 / 39

39 39 / 39
