1 DC02 Adatgyűjtő regisztráló Unitek 2012

2 A DC02 adatgyűjtő percenként lekérdezi a hozzá csatlakoztatott műszerek adatait, a riportot flash memóriára írja. Az eltárolt adatokat konfigurált időközönként egy GSM-GPRS modem segítségével a KTX szerverre továbbítja. Üzembe helyezés Csatlakoztassa a műszereket és a tápegységet az adatgyűjtőhöz. Az adatgyűjtő Serial0 (szerviz) soros portját soros kábellel csatlakoztassa egy PC soros portjához. Indítson el egy terminál programot (hyperterminal, terminal, putty ). Állítsa be a soros port paramétereit a konfigurációnak megfelelően. Helyezzen be a csatlakozóba egy formázott pendrive- ot. Csatlakoztassa a DC02 adatgyűjtőt egy alkalmas tápegységhez. Az adatgyűjtő LED-jei felgyulladnak, majd kialszanak. A Status LED ezután - az adatgyűjtő normális működését jelezve - kb. 2 másodpercenként zöld színnel rövid időre felvillan. Ha az USB foglalatban nincs Pendrive, a villogás pirosra változik. A PD LED a Pendrive inicializálását piros-zöld villogással jelzi, majd zöld fénnyel ég tovább. Ha a PD led villog, vagy nem ég, a pendrive inicializálása nem sikerült. Ekkor cserélje ki, vagy formattálja a pendrive-ot. Az adatgyűjtő a program indulásakor a következő üzenetet küldi: Halló! Én a számú Unitek DC02 adatgyűjtő vagyok. Most van, a pontos idő 23:04:39. DC02 : Station: 3 Time : :04:39 Uptime : 0d 0h 0m 2s Uacc = 13.6V Uchg = 13.7V Tc = 25.1 C Az adatgyűjtő ezután minden percben lekérdezi a konfigurált műszerek adatait, és azokat a pendrive- ra írja. A Status LED folyamatos piros fénye jelzi az írás folyamatát. Amíg a Status LED piros fénnyel ég, ne vegye ki a pendrive-ot! Ha ilyenkor kiveszi a pendrive-ot, az olvashatatlanná válhat! Az adatgyűjtő minden adatriportot kiír a szerviz portra is. A szerviz portra küldött riportok online programmal feldolgozhatóak.

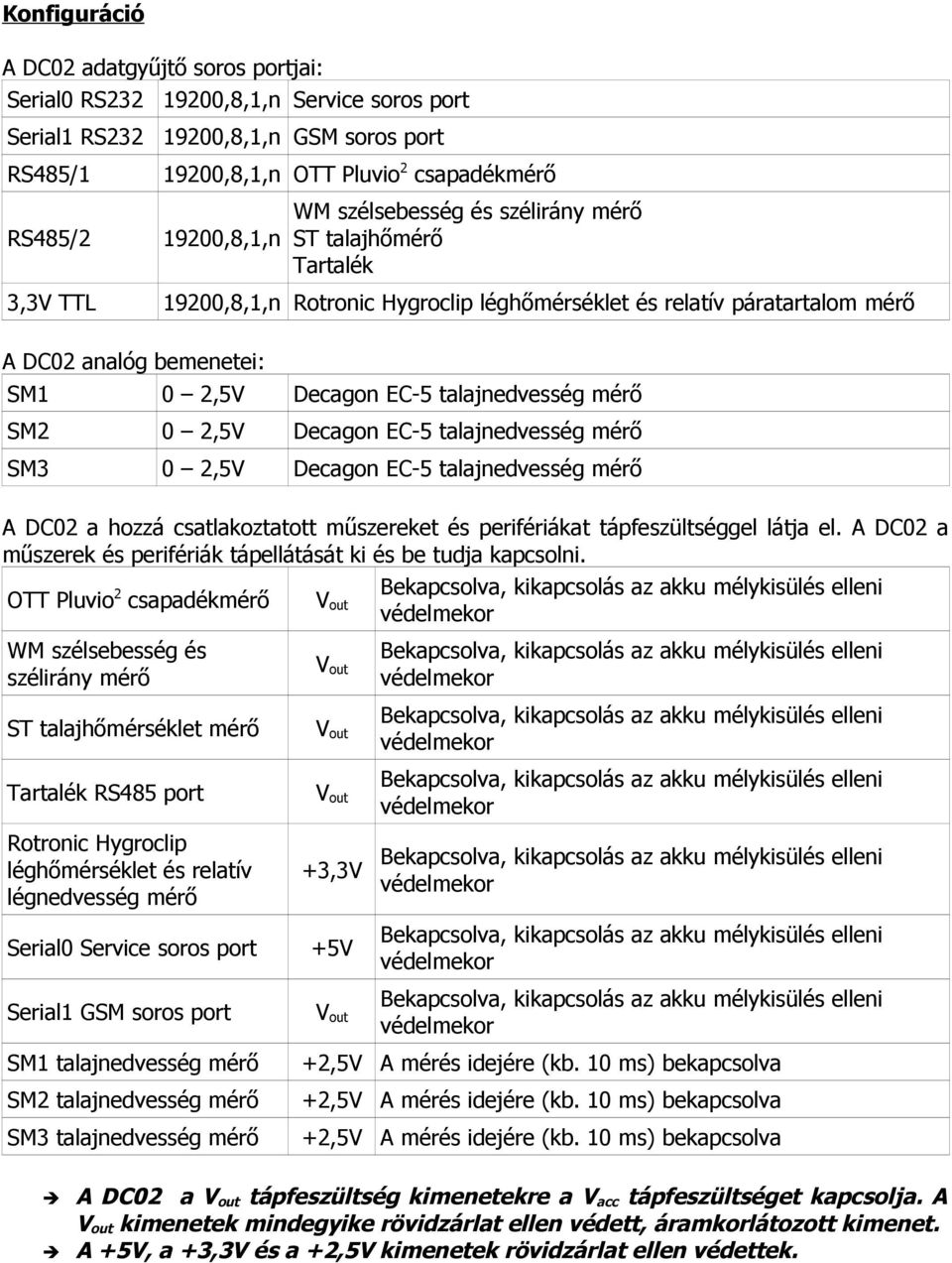

3 Konfiguráció A DC02 adatgyűjtő soros portjai: Serial0 RS232 Serial1 RS232 RS485/1 RS485/ ,8,1,n Service soros port 19200,8,1,n GSM soros port 19200,8,1,n OTT Pluvio 2 csapadékmérő 19200,8,1,n WM szélsebesség és szélirány mérő ST talajhőmérő Tartalék 3,3V TTL 19200,8,1,n Rotronic Hygroclip léghőmérséklet és relatív páratartalom mérő A DC02 analóg bemenetei: SM1 0 2,5V Decagon EC-5 talajnedvesség mérő SM2 0 2,5V Decagon EC-5 talajnedvesség mérő SM3 0 2,5V Decagon EC-5 talajnedvesség mérő A DC02 a hozzá csatlakoztatott műszereket és perifériákat tápfeszültséggel látja el. A DC02 a műszerek és perifériák tápellátását ki és be tudja kapcsolni. OTT Pluvio 2 csapadékmérő V out WM szélsebesség és szélirány mérő V out ST talajhőmérséklet mérő V out Tartalék RS485 port V out Rotronic Hygroclip léghőmérséklet és relatív légnedvesség mérő +3,3V Serial0 Service soros port +5V Serial1 GSM soros port V out SM1 talajnedvesség mérő +2,5V A mérés idejére (kb. 10 ms) bekapcsolva SM2 talajnedvesség mérő +2,5V A mérés idejére (kb. 10 ms) bekapcsolva SM3 talajnedvesség mérő +2,5V A mérés idejére (kb. 10 ms) bekapcsolva A DC02 a V out tápfeszültség kimenetekre a V acc tápfeszültséget kapcsolja. A V out kimenetek mindegyike rövidzárlat ellen védett, áramkorlátozott kimenet. A +5V, a +3,3V és a +2,5V kimenetek rövidzárlat ellen védettek.

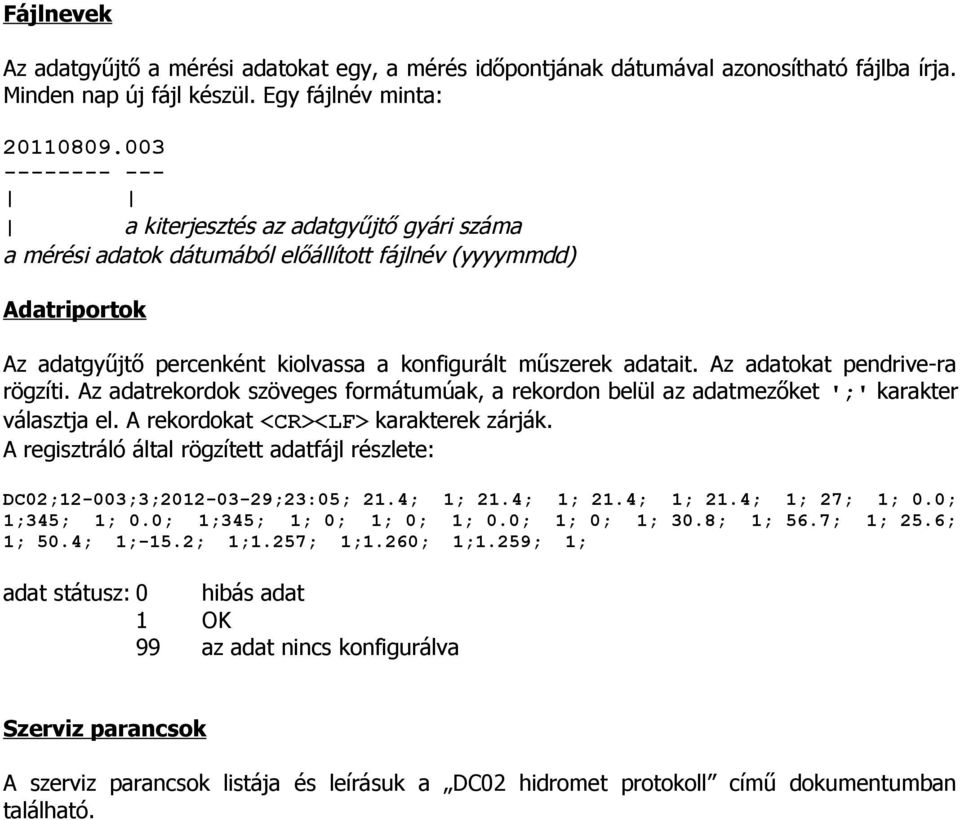

4 Fájlnevek Az adatgyűjtő a mérési adatokat egy, a mérés időpontjának dátumával azonosítható fájlba írja. Minden nap új fájl készül. Egy fájlnév minta: a kiterjesztés az adatgyűjtő gyári száma a mérési adatok dátumából előállított fájlnév (yyyymmdd) Adatriportok Az adatgyűjtő percenként kiolvassa a konfigurált műszerek adatait. Az adatokat pendrive-ra rögzíti. Az adatrekordok szöveges formátumúak, a rekordon belül az adatmezőket ';' karakter választja el. A rekordokat <CR><LF> karakterek zárják. A regisztráló által rögzített adatfájl részlete: DC02;12-003;3; ;23:05; 21.4; 1; 21.4; 1; 21.4; 1; 21.4; 1; 27; 1; 0.0; 1;345; 1; 0.0; 1;345; 1; 0; 1; 0; 1; 0.0; 1; 0; 1; 30.8; 1; 56.7; 1; 25.6; 1; 50.4; 1;-15.2; 1;1.257; 1;1.260; 1;1.259; 1; adat státusz: 0 hibás adat 1 OK 99 az adat nincs konfigurálva Szerviz parancsok A szerviz parancsok listája és leírásuk a DC02 hidromet protokoll című dokumentumban található.

5 A DC02 adatgyűjtő kijelzői A regisztráló üzemállapotait ledek jelzik: Led Állapot Jelentése Service GSM Chg PD Status Zöld Piros Zöld Piros Zöld Narancs Piros Sötét Zöld folyamatosan ég Piros-Zöld villogás Rövid zöld felvillanások kb. 2 másodpercenként Piros folyamatosan ég Vétel a Service porton Adás a Service porton Vétel a GSM porton Adás a GSM porton Töltés rendben, akku OK Nincs töltés, akku OK Nincs töltés, akku gyenge Nincs Pendrive, vagy hibás Pendrive OK Írás hiba Normál működés PD írás Ha a Status LED piros fénnyel ég, ne vegye ki a pendrájvot! Ha ilyenkor kiveszi a pendrájvot, az olvashatatlanná válhat! A DC02 adatgyűjtő karbantartása A DC02 rendszeres karbantartást nem igényel. Az állomások rendszeres karbantartásakor funkcionális működés-ellenőrzést kell végezni: Szemrevételezés esetleges mechanikai sérülések sorkapcsok, kábelek ellenőrzése beázás nyomok rovarok nyomai LED-ek ellenőrzése system riport ellenőrzése Station (állomásszám) Type (állomás típusa) Time (óra) U acc (akkufeszültség) U chg (töltőfeszültség) T c (panelhőfok) Mérési adatok ellenőrzése (konfigurációtól függően) adathiányok adatok hihetősége

6 A DC02 csatlakozói Ssz. Funkció Jel 1 V chg Töltőfeszültség 2 Tápfeszültség V acc Tápfeszültség (akku feszültség) 3 GND GND 4 Reset 1 GSM modem GPIO26 Reset 5 Reset 2 GSM modem Vref 6 Modem PWR 7 Serial1 RS232 Modem Tx RxD (SubD15/6) 8 GSM modem soros port Modem Rx TxD (SubD15/2) 9 GND GND 10 +5V Serial0 RS232 RS232 Tx RS232 TxD 12 Service soros port RS232 Rx RS232 RxD 13 GND GND 14 PWR 15 RS485/2 RS485/2 A RS485/2 A 16 Tartalék RS485/2 B RS485/2 B 17 GND GND 18 HC PWR +3,3V 19 3,3V TTL soros port HC Rx TxD 20 Rotronic Hygroclip HC Tx RxD 21 GND GND 22 Pluvio2 PWR 23 RS485/1 Pluvio 2 A RS485/1 A 24 OTT Pluvio 2 csapadékmérő Pluvio 2 B RS485/1 B 25 GND GND 26 ST PWR 27 RS485/2 ST A RS485/2 A 28 Unitek ST Talajhőmérő ST B RS485/2 B 29 GND GND 30 WM PWR RS485/2 Unitek WM szélmérő WM A WM B RS485/2 A RS485/2 B 33 GND GND 34 U SM1 Analog kimenet ,5V Analóg bemenet SM1 talajnedvesség mérő SM1 PWR +2,5V (csak a mérés idejére van beakpcsolva) 36 GND GND 37 U SM2 Analog kimenet ,5V Analóg bemenet SM2 talajnedvesség mérő SM2 PWR +2,5V (csak a mérés idejére van beakpcsolva) 39 GND GND 40 U SM3 Analog kimenet ,5V Analóg bemenet SM3 talajnedvesség mérő SM3 PWR +2,5V (csak a mérés idejére van beakpcsolva) 42 GND GND

7 Műszaki adatok Tápfeszültség bemenet Áramfelvétel 10 30V 50 ma 25 acc =13,8 acc =27,6 V V out =V acc, I out =500 ma csatornánként 1: GSM modem, 2: OTT Pluvio 2, 3: Unitek WM, Unitek ST, 4: tartalék csatlakozó Műszerek tápellátása +5 V, max. 200mA Serial0 szerviz csatlakozó +3,3 V, max. 100 ma Rotronic Hygroclip +2,5 V, max. 100mA SM1 talajnedvesség mérő SM2 talajnedvesség mérő SM3 talajnedvesség mérő Tárolási hőmérséklet C Működési hőmérséklet C Méret Tömeg 40 * 100 * 120 mm 100 g UNITEK Elektronikai Tervező és Kivitelező Bt Budapest, Kerepesi út fsz. 12. ) mail@unitek.hu
