1 Villamos kiviteli tervdokumentáció és műleírás 5.1. Meglévő állapot, bontási műleírás Az épületben meglévő villamos berendezések bontandók (kivétel 503, WC blokkok). Az elosztóberendezések frissen készültek el, a kábelezés teljesen cserélendő Erősáram Az épületben vadonatúj erősáramú kábelezés kerül kialakításra. Az elosztó és a szobák (laborok) közötti vezetékezés a folyosón, az álmennyezet fölötti kábeltálcán történik. Az ajtók mellett a belső oldalon egy kábelcsatornában történik a vezeték szétosztása egy sorkapocs segítségével, kisebb keresztmetszet alkalmazásával. Két fő elrendezés lett tervezve. Az első esetében a szoba falán körbe fut egy Legrand DLP csatorna (0.9 méter magasan), és ebbe a csatornába kerülnek a készülékek (dug.alj., IT, tel, kapcsoló). A csatorna magasságát a szerelés előtt egyeztetni kell. A második esetben a csatorna kapcsolódik a földhöz, és innen padlócsatornák segítségével kerülnek a padlódobozok kiszolgálásra. A laboroknak saját kiselosztói vannak, a szobák esetében minden szoba külön áramvédőkapcsolón keresztül csatlakozik a villamos hálózathoz. A világítási áramkörök úgy lettek kialakítva, hogy a laborok esetében a saját elosztóról kerülnek megtáplálásra, míg a szobák esetében a dugaszolóaljzatoktól eltérő fázisra vannak kötve. Egy helyiségben (a nagyon kis helyiségek kivételével) a világítás legalább két lépcsőben kapcsolható. A lámpatestek függesztve kerülnek felszerelésre, a lelógás mértéke 0.4 m Gyengeáram Az épületben minden szoba ajtajára egy elektronikus nyitó berendezés kerül felszerelésre, amelyeknek a 4x1 mm-es vezetékeit szintenként egy helyre kell vezetni. A nyitó berendezéshez a zár magasságában kivül és belül is mm átmérőjű szerelődobozt kell elhelyezni, és a vezetékezést a belső oldali dobozhoz kell vezetni. A számítógépes hálózat és a telefonhálózat strukturált hálózat formájban kerül kialakításra, így mindkét hálózatot Cat.6. kábellel és RJ-45 csatlakozókkal kell szerelni. A kábelezés a helyiségekben a csatornákban, a folyosókon az álmennyezet fölött elhelyezett kábeltálcán történik, szintenként egy helyre Speciális esetek EIB rendszer. A KNX rendszer megvalósítja a laborok világítás- és árnyékoló-vezérlését, valamint helyi fűtésszabályozását. A világításvezérlés a világítótestek helyi kézi,

2 továbbá a számítógépteremben távirányított vezérlését foglalja magában. A táblavilágítás kivételével a fényerősség folyamatosan változtatható. A számítógépteremben és a 415-ös labor világítástechnikai részében ehhez egy fénymérés és állandó fényerősségre szabályozás is társul. A számítógépteremben a direkt és indirekt megvilágítás közti választást egy helyi kezelőfelületen lehet kiválasztani (LCD kijelző). Az árnyékolók vezérlése a redőnyök helyi és távirányított felhúzását és leeresztését foglalja magában. A fűtésszabályozást a helyiségekben elhelyezett fain coilok szabályzása valósítják meg. A fényerő vezérléséhez szükséges egy törpefeszültségű (0-10V) vezeték pár, amelyet az erősáramú vezetőktől elkülönítve kell fektetni (külön védőcső). Minden egyes világítási zónának saját vezérlése van, így azok mindegyikéhez a KNX elosztókból egy-egy vezérlő vezetéket kell kihúzni. Emellett a fel/lekapcsolás a fázisvezető megszakításával valósul meg, amely megszakítás szintén a KNX elosztóban történik, tehát ezt is ide kell vezetni. A 415. laborban a beltéri fénymérőkhöz, illetve a kültéri szél és napfényérzékelőhöz is szükséges egy-egy törpefeszültségű vezeték kiépítése a KNX elosztóból. A redőnymozgató motorok mindegyikéhez két-két kapcsolt fázisvezető szükséges (fel/le irány). Minden egyes redőnymozgató motortól ezeket az adott helyiség KNX elosztójába kell vezetni. A készülékek kezelési útmutatója bekötési rajzokkal mellékelve szoba világítása A helyiség világítási rendszerét 3 részből tervezzük 1. rész direkt, fénycsöves általános világítás, 2. rész, indirekt, fénycsöves általános világítás és 3. rész, direkt, fénycsöves táblavilágítás alkotja. Valamennyi lámpatest a mennyezetre kerül felszerelésre. Befüggesztés nincs, mivel az indirekt lámpatest is mennyezetre szerelhető típus. A direkt általános világítás 12db lámpatestből áll. A lámpatestek 2 zónában függetlenül kapcsolhatók, és zónánként fényáramszabályozhatók (dimmelhetők). A fénycsöves lámpatestek hosszanti oldala ÉNy-DK irányú. A lámpatestek szimmetrikus, EMIKA KFE L ED típusú, 1 36 W T8 fénycsöves lámpatestek, analóg szabályozható elektronikus előtéttel. A lámpatestekbe T8 melegfehér LED-csövet tervezünk. A lámpatestek helyzete az 1. ábrán látható. A méretek m-ben értendők. A lámpatestekbe 2 db, független szabályozható előtét kerül, párhuzamosan, vagylagos működéssel. Az egyik feszültséggenerátoros, a másik áramgenerátoros fényáramszabályozást tesz lehetővé.

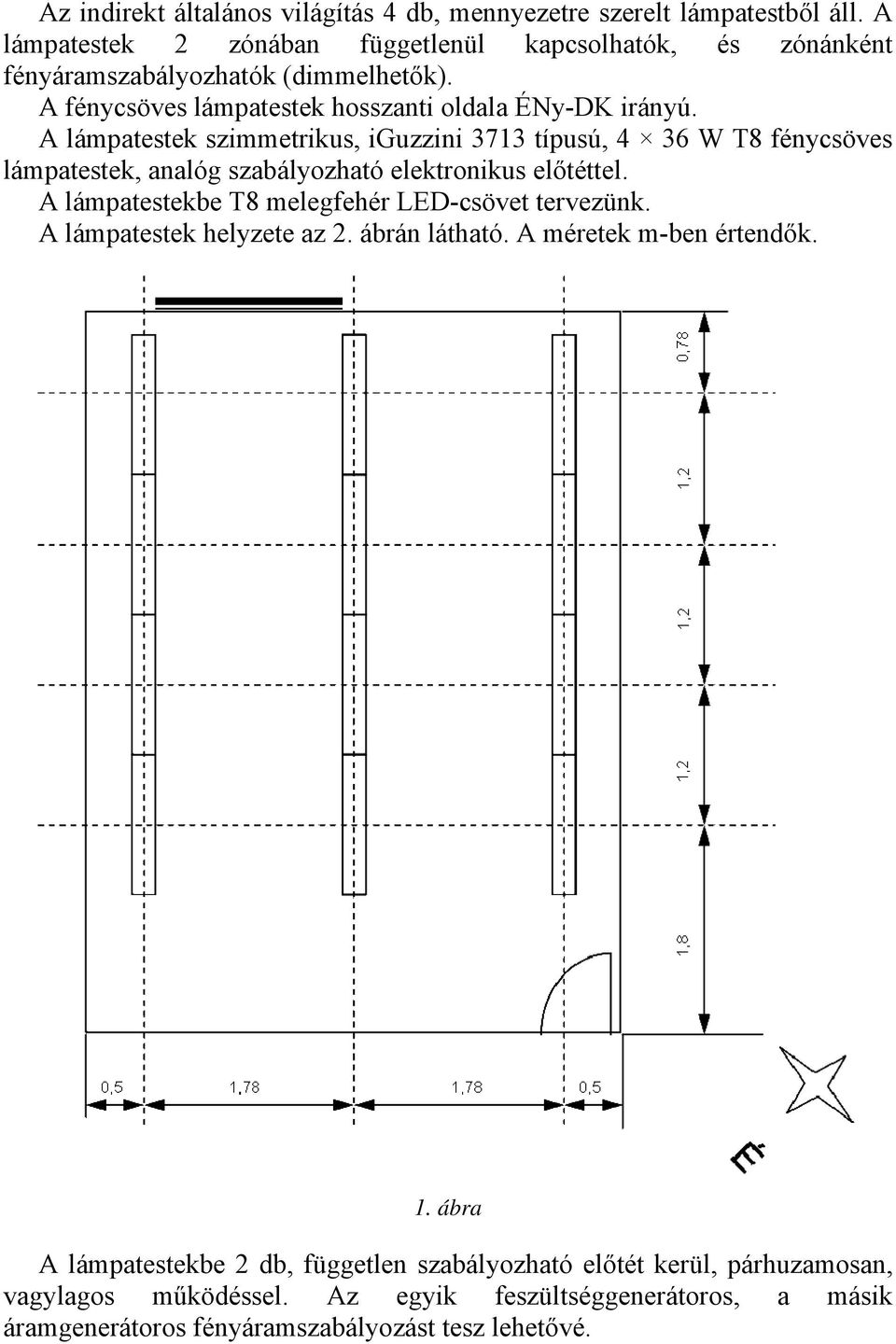

3 Az indirekt általános világítás 4 db, mennyezetre szerelt lámpatestből áll. A lámpatestek 2 zónában függetlenül kapcsolhatók, és zónánként fényáramszabályozhatók (dimmelhetők). A fénycsöves lámpatestek hosszanti oldala ÉNy-DK irányú. A lámpatestek szimmetrikus, iguzzini 3713 típusú, 4 36 W T8 fénycsöves lámpatestek, analóg szabályozható elektronikus előtéttel. A lámpatestekbe T8 melegfehér LED-csövet tervezünk. A lámpatestek helyzete az 2. ábrán látható. A méretek m-ben értendők. 1. ábra A lámpatestekbe 2 db, független szabályozható előtét kerül, párhuzamosan, vagylagos működéssel. Az egyik feszültséggenerátoros, a másik áramgenerátoros fényáramszabályozást tesz lehetővé.

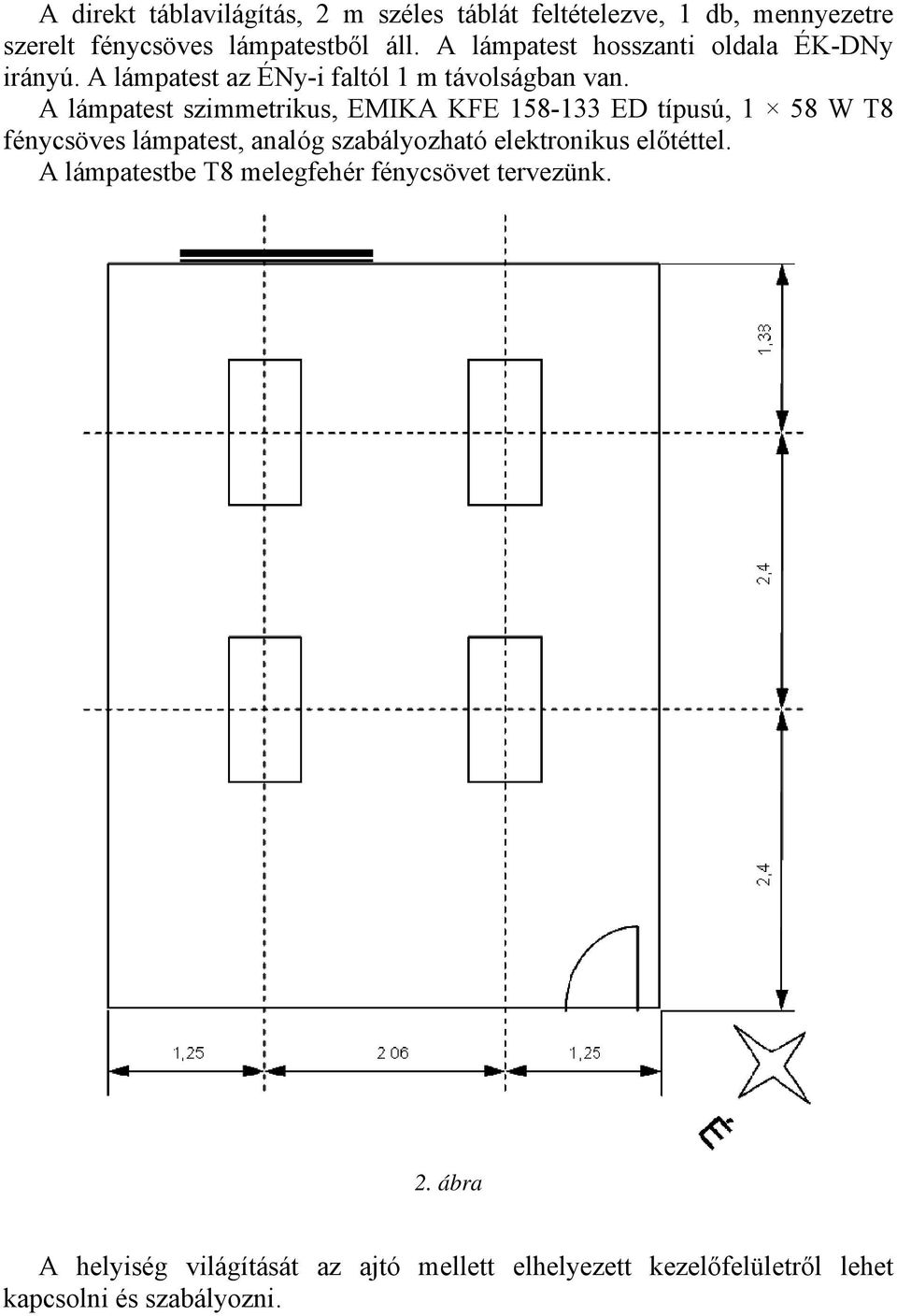

4 A direkt táblavilágítás, 2 m széles táblát feltételezve, 1 db, mennyezetre szerelt fénycsöves lámpatestből áll. A lámpatest hosszanti oldala ÉK-DNy irányú. A lámpatest az ÉNy-i faltól 1 m távolságban van. A lámpatest szimmetrikus, EMIKA KFE ED típusú, 1 58 W T8 fénycsöves lámpatest, analóg szabályozható elektronikus előtéttel. A lámpatestbe T8 melegfehér fénycsövet tervezünk. 2. ábra A helyiség világítását az ajtó mellett elhelyezett kezelőfelületről lehet kapcsolni és szabályozni.

5 Az általános világítás áram- vagy feszültséggenerátoros szabályozása közti választást a lámpatestbe épített kapcsolóval is meg lehet oldani. A 413 számú számítógép terem világítási rendszereit a 3. ábrán összesítve láthatók. A direkt világítás kapcsolási zónái (Z1, Z2) folyamatos vonallal, az indirekt világítás kapcsolási zónái (Z3, Z4) szaggatott vonallal vannak jelölve. A kezelőfelület helye K betűvel van jelölve. 3. ábra szoba világítása A helyiség világítását több zónában kapcsolható, zónánként fényáramszabályozható (dimmelhető), direkt, fénycsöves lámpatestekkel tervezzük. A mennyezetre szerelhető típusú lámpatesteket egy, a mennyezettől 5 cm távolságban kialakított vasszerkezetre, un. világítási tartóra felszerelve tervezzük, hogy a laborban későbbiekben végzendő kísérletek során a világítási kép/mód komolyabb átalakítás nélkül változtatható legyen.

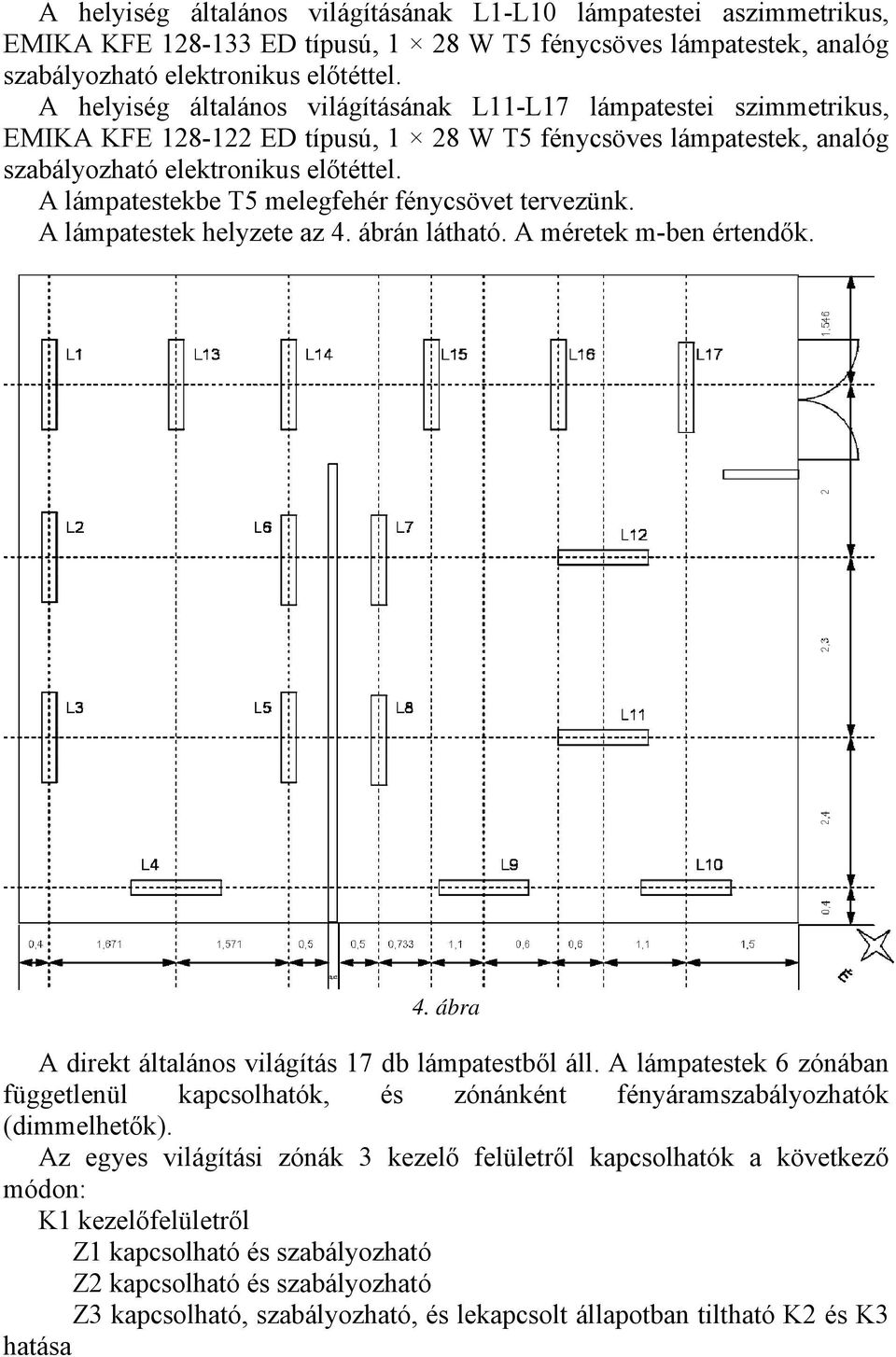

6 A helyiség általános világításának L1-L10 lámpatestei aszimmetrikus, EMIKA KFE ED típusú, 1 28 W T5 fénycsöves lámpatestek, analóg szabályozható elektronikus előtéttel. A helyiség általános világításának L11-L17 lámpatestei szimmetrikus, EMIKA KFE ED típusú, 1 28 W T5 fénycsöves lámpatestek, analóg szabályozható elektronikus előtéttel. A lámpatestekbe T5 melegfehér fénycsövet tervezünk. A lámpatestek helyzete az 4. ábrán látható. A méretek m-ben értendők. 4. ábra A direkt általános világítás 17 db lámpatestből áll. A lámpatestek 6 zónában függetlenül kapcsolhatók, és zónánként fényáramszabályozhatók (dimmelhetők). Az egyes világítási zónák 3 kezelő felületről kapcsolhatók a következő módon: K1 kezelőfelületről Z1 kapcsolható és szabályozható Z2 kapcsolható és szabályozható Z3 kapcsolható, szabályozható, és lekapcsolt állapotban tiltható K2 és K3 hatása

7 K2 kezelőfelületről Z3 kapcsolható és szabályozható Z4 kapcsolható és szabályozható Z5 kapcsolható és szabályozható Z6 kapcsolható és szabályozható K3 kezelőfelületről Z3 kapcsolható és szabályozható A helyiség általános világításának zónakiosztása (Z1-Z6) és a kapcsolók helyzete (K1-K3) a 5. ábrán látható. 5. ábra A helyiség munkahelyi kiegészítő világítását a laborban folyó munka függvényében a kialakított tartószerkezetre szerelten tervezzük. A helyiségben világítási rendszere tervének része egy lámpatestek mérésére szolgáló vizsgálati terület. Ennek követelménye, hogy a lámpatestek vizsgálati területén a villamosenergiaellátáshoz, illetőleg a fényáramszabályozáshoz szükséges vezetékezés, illetőleg szerelvények kiépüljenek. A vizsgálati terület (Z7) elhelyezkedésa a 6. ábrán látható, kapcsolása és fényáramszabályozása a

8 K1 kezelőfelületről történik. A vizsgált lámpatestek helyzetét szürke téglalapokkal jeleztük. 6. ábra
