3. óra: Alappont-sűrítés mérőállomásokkal. Koordinátaszámítás.

Átírás

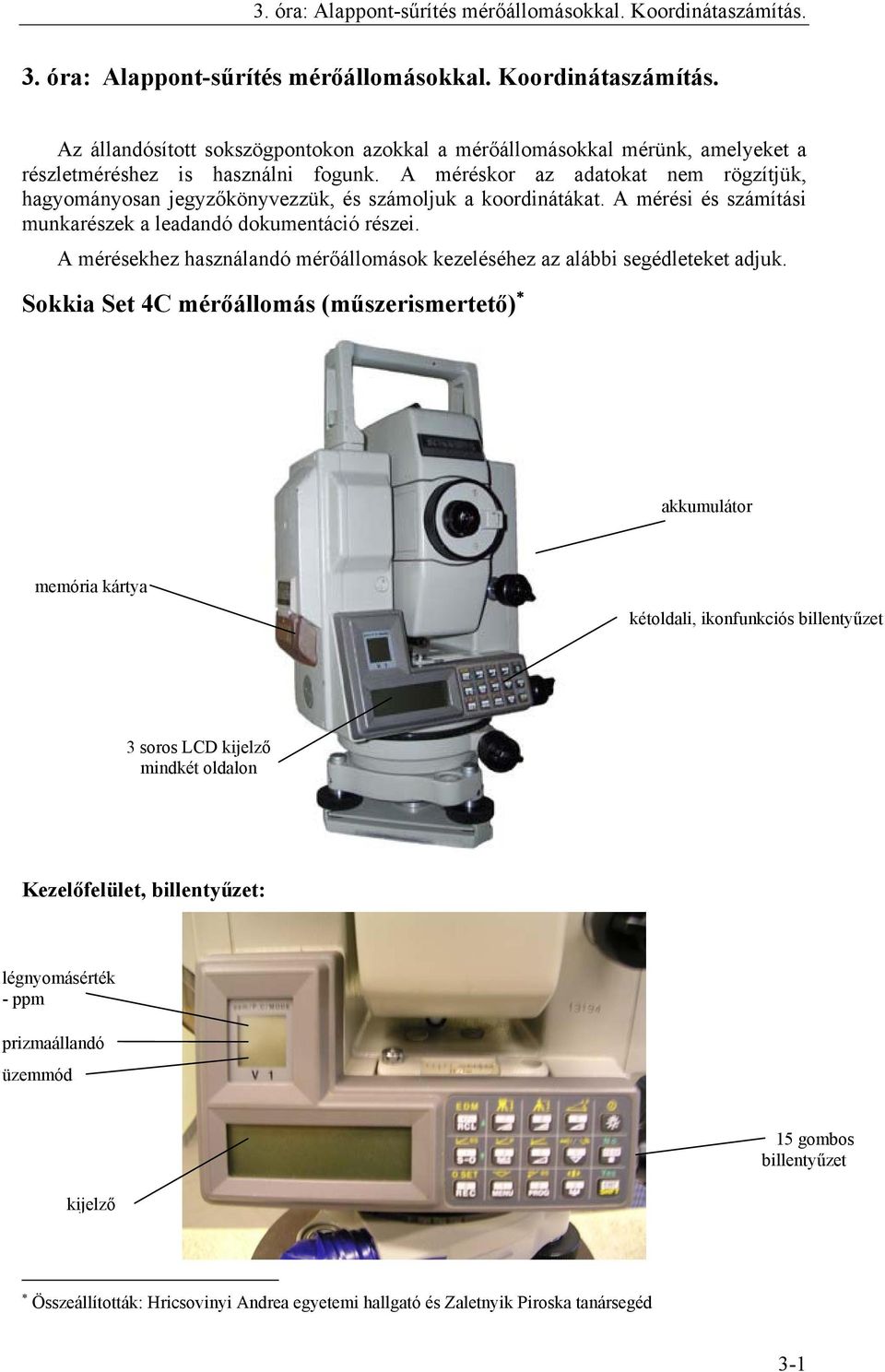

1 3. óra: Alappont-sűrítés mérőállomásokkal. Koordinátaszámítás. 3. óra: Alappont-sűrítés mérőállomásokkal. Koordinátaszámítás. Az állandósított sokszögpontokon azokkal a mérőállomásokkal mérünk, amelyeket a részletméréshez is használni fogunk. A méréskor az adatokat nem rögzítjük, hagyományosan jegyzőkönyvezzük, és számoljuk a koordinátákat. A mérési és számítási munkarészek a leadandó dokumentáció részei. A mérésekhez használandó mérőállomások kezeléséhez az alábbi segédleteket adjuk. Sokkia Set 4C mérőállomás (műszerismertető) akkumulátor memória kártya kétoldali, ikonfunkciós billentyűzet 3 soros LCD kijelző mindkét oldalon Kezelőfelület, billentyűzet: légnyomásérték - ppm prizmaállandó üzemmód 15 gombos billentyűzet kijelző Összeállították: Hricsovinyi Andrea egyetemi hallgató és Zaletnyik Piroska tanársegéd 3-1

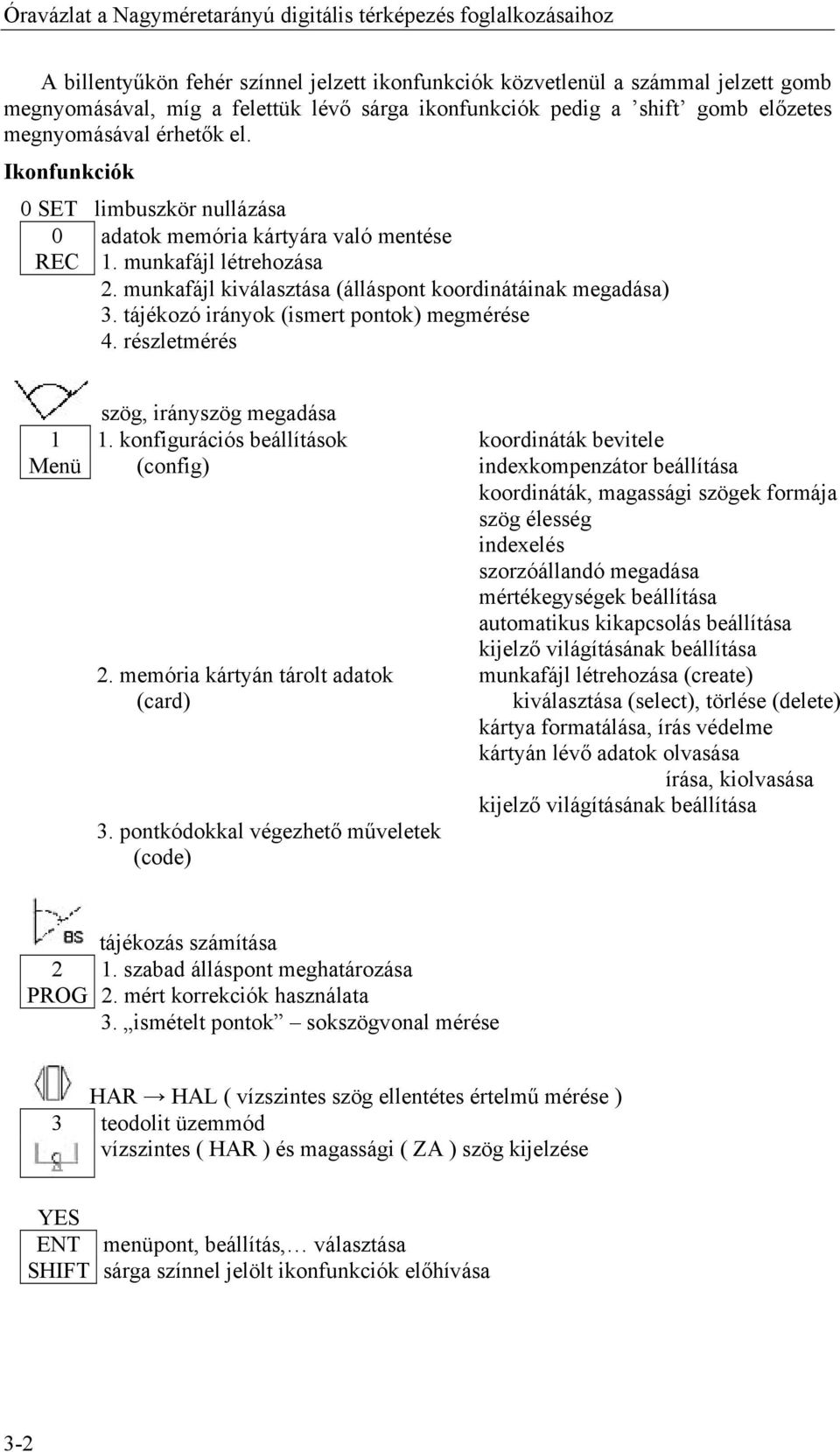

2 Óravázlat a Nagyméretarányú digitális térképezés foglalkozásaihoz A billentyűkön fehér színnel jelzett ikonfunkciók közvetlenül a számmal jelzett gomb megnyomásával, míg a felettük lévő sárga ikonfunkciók pedig a shift gomb előzetes megnyomásával érhetők el. Ikonfunkciók 0 SET limbuszkör nullázása 0 adatok memória kártyára való mentése REC 1. munkafájl létrehozása 2. munkafájl kiválasztása (álláspont koordinátáinak megadása) 3. tájékozó irányok (ismert pontok) megmérése 4. részletmérés szög, irányszög megadása 1 1. konfigurációs beállítások koordináták bevitele Menü (config) indexkompenzátor beállítása koordináták, magassági szögek formája szög élesség indexelés szorzóállandó megadása mértékegységek beállítása automatikus kikapcsolás beállítása kijelző világításának beállítása 2. memória kártyán tárolt adatok munkafájl létrehozása (create) (card) 3. pontkódokkal végezhető műveletek (code) kiválasztása (select), törlése (delete) kártya formatálása, írás védelme kártyán lévő adatok olvasása írása, kiolvasása kijelző világításának beállítása tájékozás számítása 2 1. szabad álláspont meghatározása PROG 2. mért korrekciók használata 3. ismételt pontok sokszögvonal mérése HAR HAL ( vízszintes szög ellentétes értelmű mérése ) 3 teodolit üzemmód vízszintes ( HAR ) és magassági ( ZA ) szög kijelzése YES ENT menüpont, beállítás, választása SHIFT sárga színnel jelölt ikonfunkciók előhívása 3-2

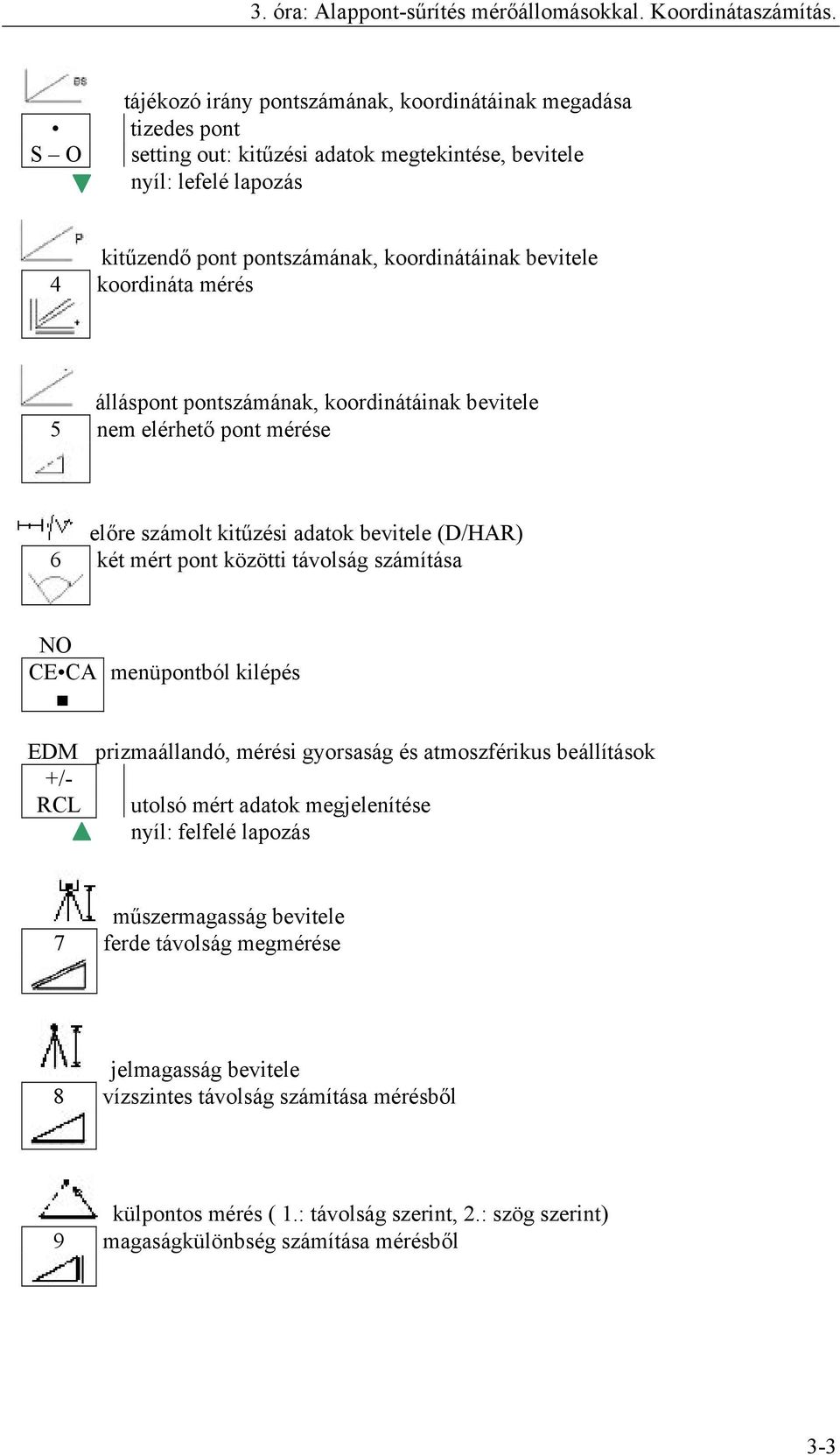

3 3. óra: Alappont-sűrítés mérőállomásokkal. Koordinátaszámítás. tájékozó irány pontszámának, koordinátáinak megadása tizedes pont S O setting out: kitűzési adatok megtekintése, bevitele nyíl: lefelé lapozás kitűzendő pont pontszámának, koordinátáinak bevitele 4 koordináta mérés álláspont pontszámának, koordinátáinak bevitele 5 nem elérhető pont mérése előre számolt kitűzési adatok bevitele (D/HAR) 6 két mért pont közötti távolság számítása NO CE CA menüpontból kilépés EDM prizmaállandó, mérési gyorsaság és atmoszférikus beállítások +/- RCL utolsó mért adatok megjelenítése nyíl: felfelé lapozás műszermagasság bevitele 7 ferde távolság megmérése jelmagasság bevitele 8 vízszintes távolság számítása mérésből külpontos mérés ( 1.: távolság szerint, 2.: szög szerint) 9 magaságkülönbség számítása mérésből 3-3

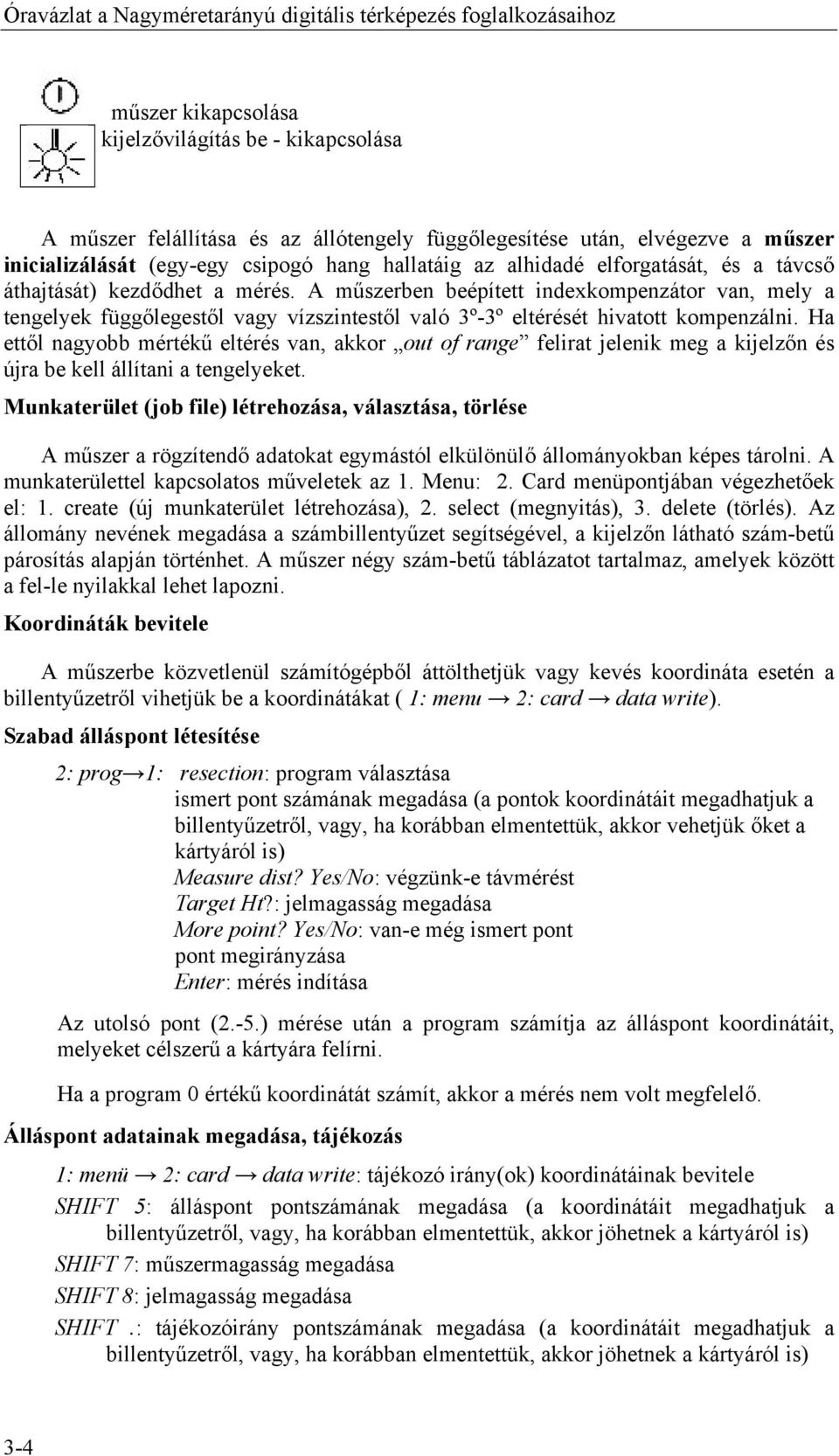

4 Óravázlat a Nagyméretarányú digitális térképezés foglalkozásaihoz műszer kikapcsolása kijelzővilágítás be - kikapcsolása A műszer felállítása és az állótengely függőlegesítése után, elvégezve a műszer inicializálását (egy-egy csipogó hang hallatáig az alhidadé elforgatását, és a távcső áthajtását) kezdődhet a mérés. A műszerben beépített indexkompenzátor van, mely a tengelyek függőlegestől vagy vízszintestől való 3º-3º eltérését hivatott kompenzálni. Ha ettől nagyobb mértékű eltérés van, akkor out of range felirat jelenik meg a kijelzőn és újra be kell állítani a tengelyeket. Munkaterület (job file) létrehozása, választása, törlése A műszer a rögzítendő adatokat egymástól elkülönülő állományokban képes tárolni. A munkaterülettel kapcsolatos műveletek az 1. Menu: 2. Card menüpontjában végezhetőek el: 1. create (új munkaterület létrehozása), 2. select (megnyitás), 3. delete (törlés). Az állomány nevének megadása a számbillentyűzet segítségével, a kijelzőn látható szám-betű párosítás alapján történhet. A műszer négy szám-betű táblázatot tartalmaz, amelyek között a fel-le nyilakkal lehet lapozni. Koordináták bevitele A műszerbe közvetlenül számítógépből áttölthetjük vagy kevés koordináta esetén a billentyűzetről vihetjük be a koordinátákat ( 1: menu 2: card data write). Szabad álláspont létesítése 2: prog 1: resection: program választása ismert pont számának megadása (a pontok koordinátáit megadhatjuk a billentyűzetről, vagy, ha korábban elmentettük, akkor vehetjük őket a kártyáról is) Measure dist? Yes/No: végzünk-e távmérést Target Ht?: jelmagasság megadása More point? Yes/No: van-e még ismert pont pont megirányzása Enter: mérés indítása Az utolsó pont (2.-5.) mérése után a program számítja az álláspont koordinátáit, melyeket célszerű a kártyára felírni. Ha a program 0 értékű koordinátát számít, akkor a mérés nem volt megfelelő. Álláspont adatainak megadása, tájékozás 1: menü 2: card data write: tájékozó irány(ok) koordinátáinak bevitele SHIFT 5: álláspont pontszámának megadása (a koordinátáit megadhatjuk a billentyűzetről, vagy, ha korábban elmentettük, akkor jöhetnek a kártyáról is) SHIFT 7: műszermagasság megadása SHIFT 8: jelmagasság megadása SHIFT.: tájékozóirány pontszámának megadása (a koordinátáit megadhatjuk a billentyűzetről, vagy, ha korábban elmentettük, akkor jöhetnek a kártyáról is) 3-4

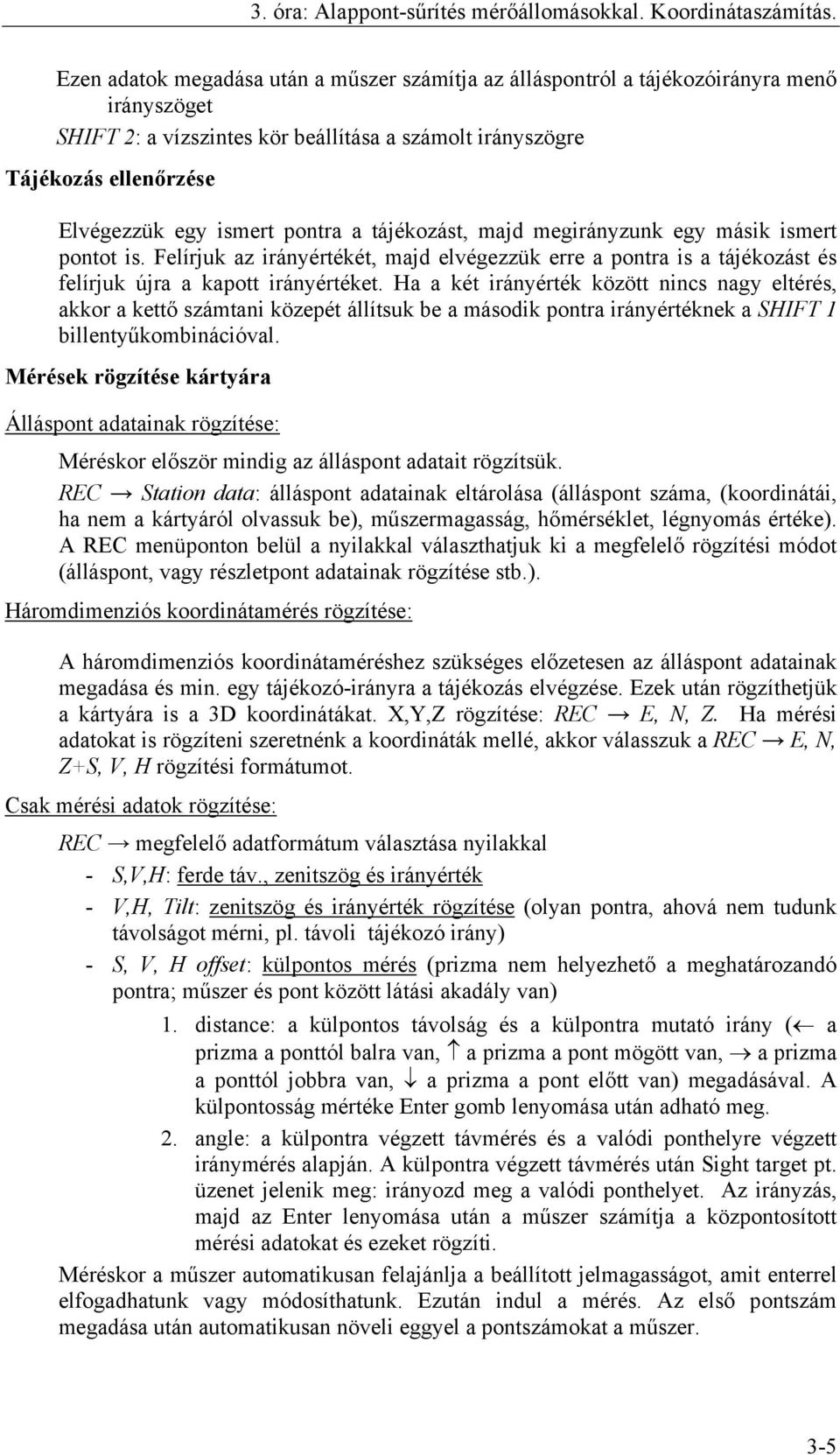

5 3. óra: Alappont-sűrítés mérőállomásokkal. Koordinátaszámítás. Ezen adatok megadása után a műszer számítja az álláspontról a tájékozóirányra menő irányszöget SHIFT 2: a vízszintes kör beállítása a számolt irányszögre Tájékozás ellenőrzése Elvégezzük egy ismert pontra a tájékozást, majd megirányzunk egy másik ismert pontot is. Felírjuk az irányértékét, majd elvégezzük erre a pontra is a tájékozást és felírjuk újra a kapott irányértéket. Ha a két irányérték között nincs nagy eltérés, akkor a kettő számtani közepét állítsuk be a második pontra irányértéknek a SHIFT 1 billentyűkombinációval. Mérések rögzítése kártyára Álláspont adatainak rögzítése: Méréskor először mindig az álláspont adatait rögzítsük. REC Station data: álláspont adatainak eltárolása (álláspont száma, (koordinátái, ha nem a kártyáról olvassuk be), műszermagasság, hőmérséklet, légnyomás értéke). A REC menüponton belül a nyilakkal választhatjuk ki a megfelelő rögzítési módot (álláspont, vagy részletpont adatainak rögzítése stb.). Háromdimenziós koordinátamérés rögzítése: A háromdimenziós koordinátaméréshez szükséges előzetesen az álláspont adatainak megadása és min. egy tájékozó-irányra a tájékozás elvégzése. Ezek után rögzíthetjük a kártyára is a 3D koordinátákat. X,Y,Z rögzítése: REC E, N, Z. Ha mérési adatokat is rögzíteni szeretnénk a koordináták mellé, akkor válasszuk a REC E, N, Z+S, V, H rögzítési formátumot. Csak mérési adatok rögzítése: REC megfelelő adatformátum választása nyilakkal - S,V,H: ferde táv., zenitszög és irányérték - V,H, Tilt: zenitszög és irányérték rögzítése (olyan pontra, ahová nem tudunk távolságot mérni, pl. távoli tájékozó irány) - S, V, H offset: külpontos mérés (prizma nem helyezhető a meghatározandó pontra; műszer és pont között látási akadály van) 1. distance: a külpontos távolság és a külpontra mutató irány ( a prizma a ponttól balra van, a prizma a pont mögött van, a prizma a ponttól jobbra van, a prizma a pont előtt van) megadásával. A külpontosság mértéke Enter gomb lenyomása után adható meg. 2. angle: a külpontra végzett távmérés és a valódi ponthelyre végzett iránymérés alapján. A külpontra végzett távmérés után Sight target pt. üzenet jelenik meg: irányozd meg a valódi ponthelyet. Az irányzás, majd az Enter lenyomása után a műszer számítja a központosított mérési adatokat és ezeket rögzíti. Méréskor a műszer automatikusan felajánlja a beállított jelmagasságot, amit enterrel elfogadhatunk vagy módosíthatunk. Ezután indul a mérés. Az első pontszám megadása után automatikusan növeli eggyel a pontszámokat a műszer. 3-5

6 Óravázlat a Nagyméretarányú digitális térképezés foglalkozásaihoz Mérés előtt ellenőrizendő beállítások 1: menü 1: config Send data to (tárolóeszköz) Card/Out (kártya/külső) Set code (kód tárolása) Set/Skip (igen/nem) Set target ht (jelmagasság tárolása) Set/Skip (igen/nem) Kitűzés SHIFT 4: kitűzendő pont számának megadása (a koordináták megadhatóak billentyűzetről, vagy a kártyáról is vehetőek, ha korábban betöltöttük, eltároltuk őket) S-O 3: dha = a valódi iránytól való eltérés kijelzése: alhidádé forgatása addig, amíg a dha értéke 0 lesz (+ különbség esetén forgatás az óra járásával egyezően) prizma beintése a távcső függőleges iránysíkjába S-O 8: a mért és vízszintesre redukált távolság eltérése a kitűzendő távolságtól a prizma előre-hátra mozgatása addig, amíg a kijelzett különbség értéke 0 lesz ( - különbség esetén távolodni kell a műszertől) Adatok kiolvasása A kiolvasás történhet pl. a GeoEasy geodéziai adatfeldolgozó szoftver segítségével (A kapcsolat megteremtéséhez a szoftver File/ComEasy/Sugó/Tartalomjegyzék/Kipróbált műszerek menüpont ad segítséget!). 3-6
