Kit-roller5. Felszerelési és használati utasítás Elektromechanikus motorral mozgatott tolóajtók nyitásához és záráshoz.

Átírás

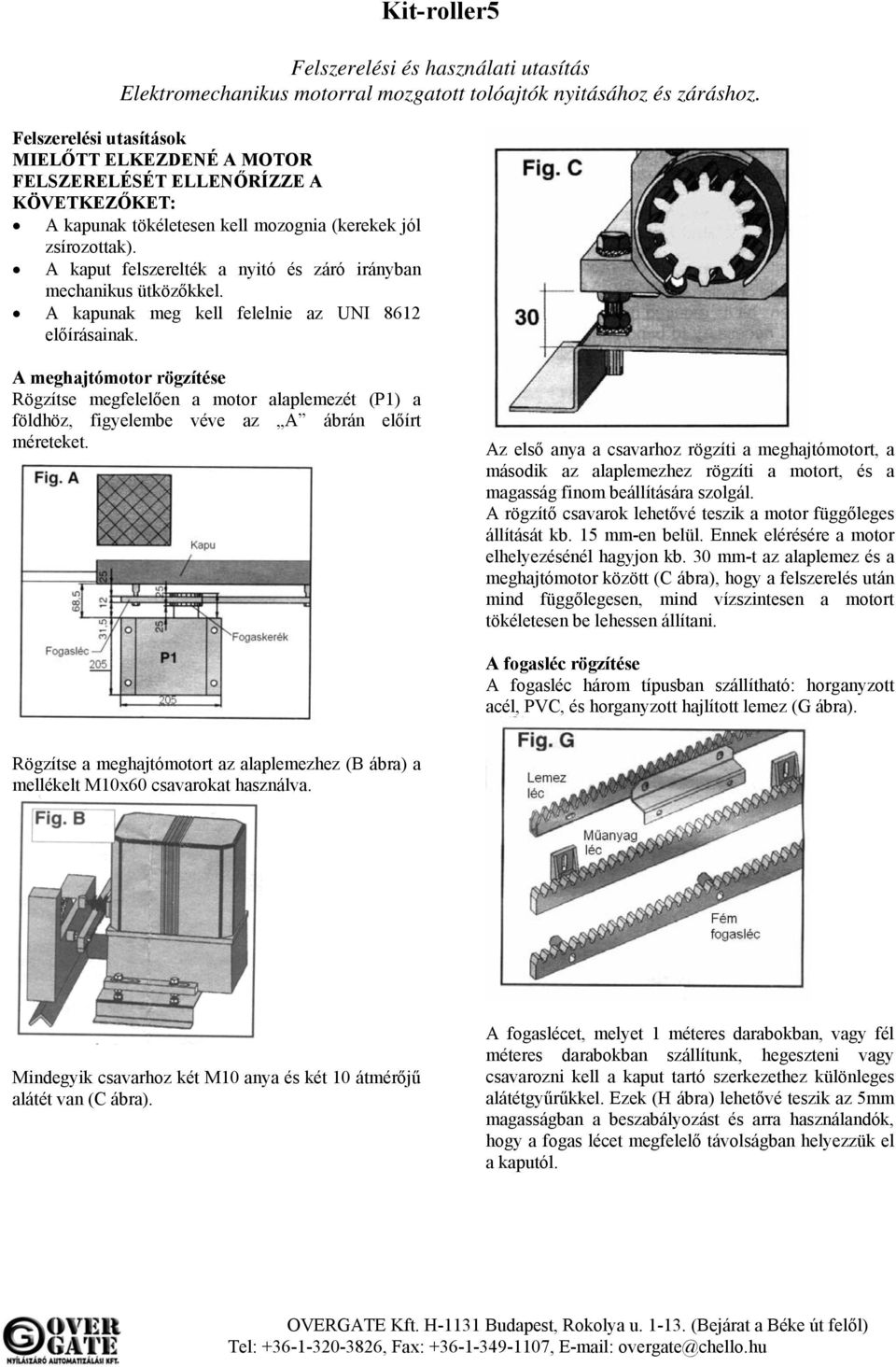

1 Kit-roller5 Felszerelési és használati utasítás Elektromechanikus motorral mozgatott tolóajtók nyitásához és záráshoz. Felszerelési utasítások MIELŐTT ELKEZDENÉ A MOTOR FELSZERELÉSÉT ELLENŐRÍZZE A KÖVETKEZŐKET: A kapunak tökéletesen kell mozognia (kerekek jól zsírozottak). A kaput felszerelték a nyitó és záró irányban mechanikus ütközőkkel. A kapunak meg kell felelnie az UNI 8612 előírásainak. A meghajtómotor rögzítése Rögzítse megfelelően a motor alaplemezét (P1) a földhöz, figyelembe véve az A ábrán előírt méreteket. Az első anya a csavarhoz rögzíti a meghajtómotort, a második az alaplemezhez rögzíti a motort, és a magasság finom beállítására szolgál. A rögzítő csavarok lehetővé teszik a motor függőleges állítását kb. 15 mm-en belül. Ennek elérésére a motor elhelyezésénél hagyjon kb. 30 mm-t az alaplemez és a meghajtómotor között (C ábra), hogy a felszerelés után mind függőlegesen, mind vízszintesen a motort tökéletesen be lehessen állítani. A fogasléc rögzítése A fogasléc három típusban szállítható: horganyzott acél, PVC, és horganyzott hajlított lemez (G ábra). Rögzítse a meghajtómotort az alaplemezhez (B ábra) a mellékelt M10x60 csavarokat használva. Mindegyik csavarhoz két M10 anya és két 10 átmérőjű alátét van (C ábra). A fogaslécet, melyet 1 méteres darabokban, vagy fél méteres darabokban szállítunk, hegeszteni vagy csavarozni kell a kaput tartó szerkezethez különleges alátétgyűrűkkel. Ezek (H ábra) lehetővé teszik az 5mm magasságban a beszabályozást és arra használandók, hogy a fogas lécet megfelelő távolságban helyezzük el a kaputól.

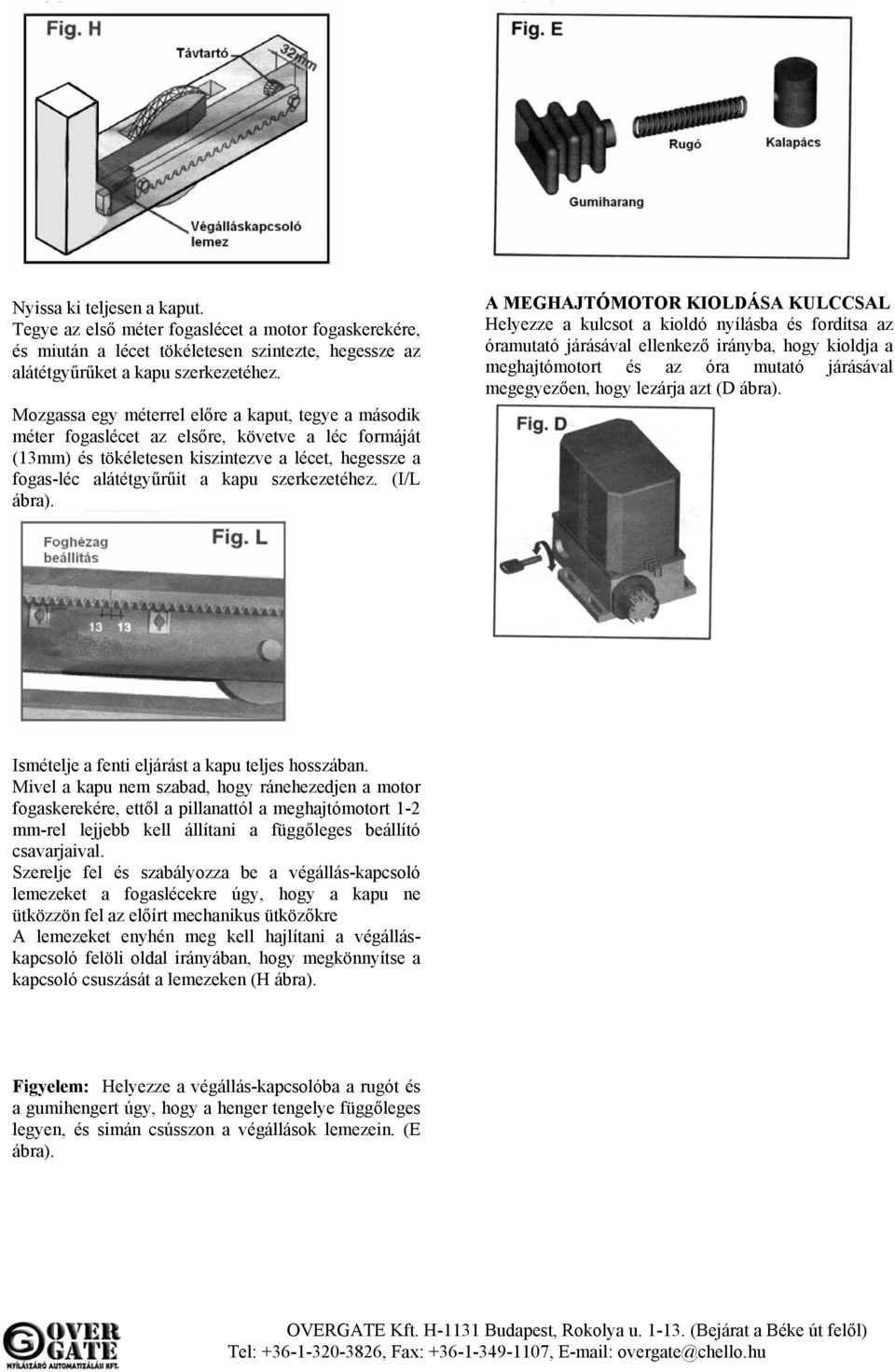

2 Nyissa ki teljesen a kaput. Tegye az első méter fogaslécet a motor fogaskerekére, és miután a lécet tökéletesen szintezte, hegessze az alátétgyűrűket a kapu szerkezetéhez. Mozgassa egy méterrel előre a kaput, tegye a második méter fogaslécet az elsőre, követve a léc formáját (13mm) és tökéletesen kiszintezve a lécet, hegessze a fogas-léc alátétgyűrűit a kapu szerkezetéhez. (I/L ábra). A MEGHAJTÓMOTOR KIOLDÁSA KULCCSAL Helyezze a kulcsot a kioldó nyílásba és fordítsa az óramutató járásával ellenkező irányba, hogy kioldja a meghajtómotort és az óra mutató járásával megegyezően, hogy lezárja azt (D ábra). Ismételje a fenti eljárást a kapu teljes hosszában. Mivel a kapu nem szabad, hogy ránehezedjen a motor fogaskerekére, ettől a pillanattól a meghajtómotort 1-2 mm-rel lejjebb kell állítani a függőleges beállító csavarjaival. Szerelje fel és szabályozza be a végállás-kapcsoló lemezeket a fogaslécekre úgy, hogy a kapu ne ütközzön fel az előírt mechanikus ütközőkre A lemezeket enyhén meg kell hajlítani a végálláskapcsoló felöli oldal irányában, hogy megkönnyítse a kapcsoló csuszását a lemezeken (H ábra). Figyelem: Helyezze a végállás-kapcsolóba a rugót és a gumihengert úgy, hogy a henger tengelye függőleges legyen, és simán csússzon a végállások lemezein. (E ábra).

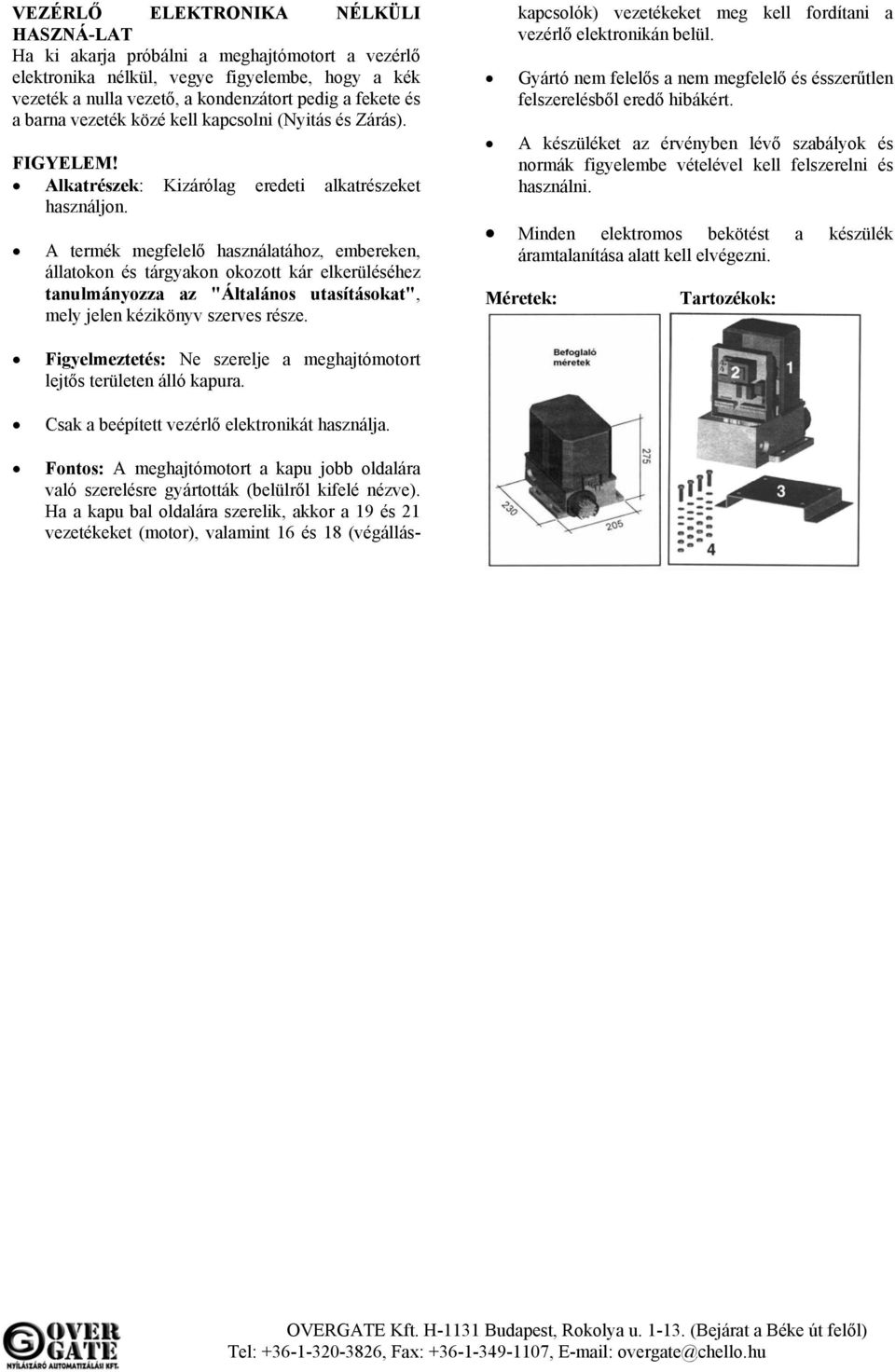

3 VEZÉRLŐ ELEKTRONIKA NÉLKÜLI HASZNÁ-LAT Ha ki akarja próbálni a meghajtómotort a vezérlő elektronika nélkül, vegye figyelembe, hogy a kék vezeték a nulla vezető, a kondenzátort pedig a fekete és a barna vezeték közé kell kapcsolni (Nyitás és Zárás). FIGYELEM! Alkatrészek: Kizárólag eredeti alkatrészeket használjon. A termék megfelelő használatához, embereken, állatokon és tárgyakon okozott kár elkerüléséhez tanulmányozza az "Általános utasításokat", mely jelen kézikönyv szerves része. Fontos: A meghajtómotort a kapu jobb oldalára való szerelésre gyártották (belülről kifelé nézve). Ha a kapu bal oldalára szerelik, akkor a 19 és 21 vezetékeket (motor), valamint 16 és 18 (végálláskapcsolók) vezetékeket meg kell fordítani a vezérlő elektronikán belül. Gyártó nem felelős a nem megfelelő és ésszerűtlen felszerelésből eredő hibákért. A készüléket az érvényben lévő szabályok és normák figyelembe vételével kell felszerelni és használni. Minden elektromos bekötést a készülék áramtalanítása alatt kell elvégezni. Méretek: Tartozékok: Figyelmeztetés: Ne szerelje a meghajtómotort lejtős területen álló kapura. Csak a beépített vezérlő elektronikát használja.

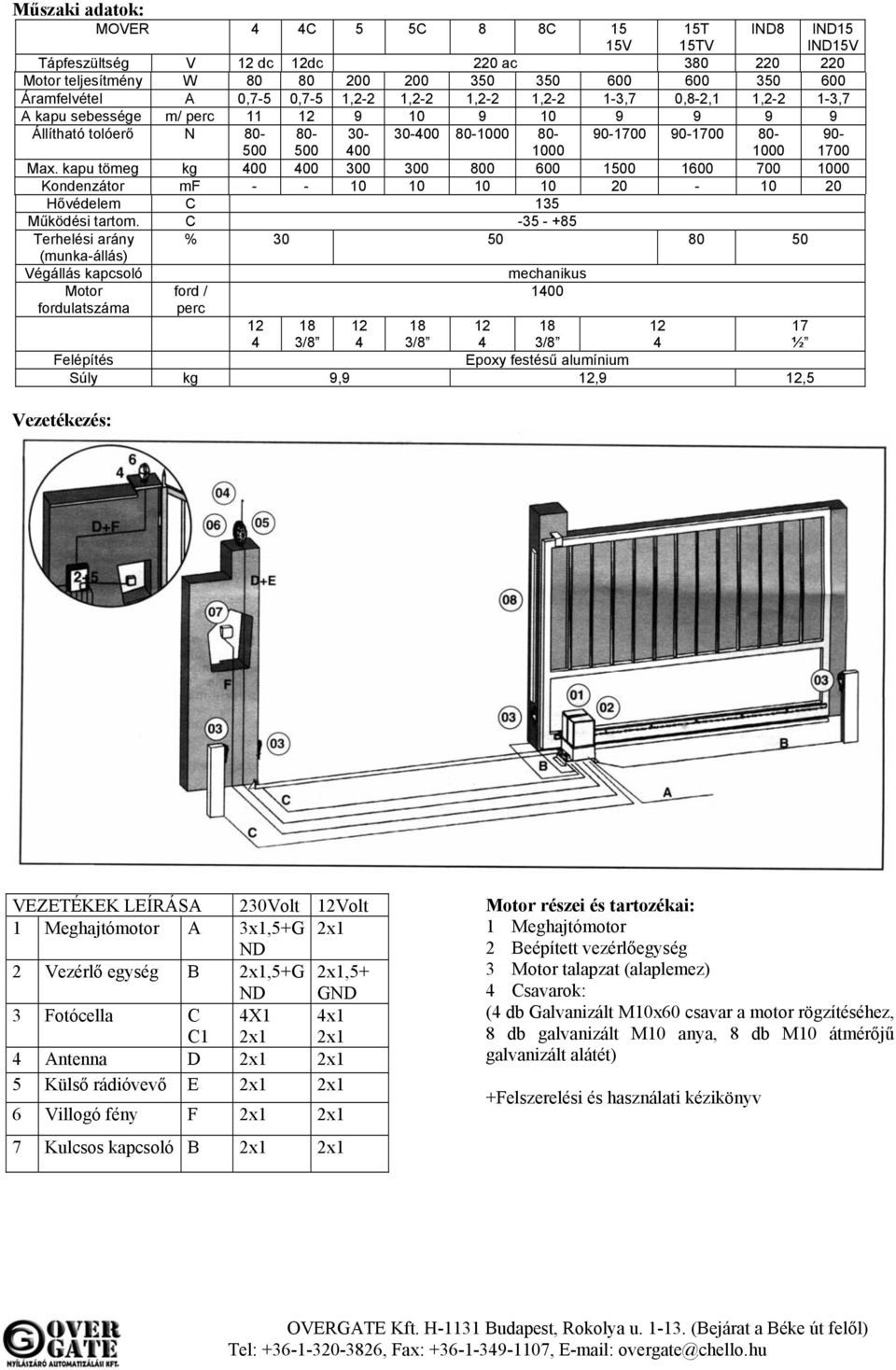

4 Műszaki adatok: MOVER 4 4C 5 5C 8 8C 15 15T IND8 IND15 15V 15TV IND15V Tápfeszültség V 12 dc 12dc 220 ac Motor teljesítmény W Áramfelvétel A 0,7-5 0,7-5 1,2-2 1,2-2 1,2-2 1, ,7 0,8-2,1 1, ,7 A kapu sebessége m/ perc Állítható tolóerő N Max. kapu tömeg kg Kondenzátor mf Hővédelem C 135 Működési tartom. C Terhelési arány (munka-állás) Végállás kapcsoló Motor fordulatszáma % ford / perc mechanikus / / / ½ Felépítés Epoxy festésű alumínium Súly kg 9,9 12,9 12,5 Vezetékezés: VEZETÉKEK LEÍRÁSA 230Volt 12Volt 1 Meghajtómotor A 3x1,5+G 2x1 ND 2 Vezérlő egység B 2x1,5+G 2x1,5+ ND GND 3 Fotócella C 4X1 4x1 C1 2x1 2x1 4 Antenna D 2x1 2x1 5 Külső rádióvevő E 2x1 2x1 6 Villogó fény F 2x1 2x1 7 Kulcsos kapcsoló B 2x1 2x1 Motor részei és tartozékai: 1 Meghajtómotor 2 Beépített vezérlőegység 3 Motor talapzat (alaplemez) 4 Csavarok: (4 db Galvanizált M10x60 csavar a motor rögzítéséhez, 8 db galvanizált M10 anya, 8 db M10 átmérőjű galvanizált alátét) +Felszerelési és használati kézikönyv

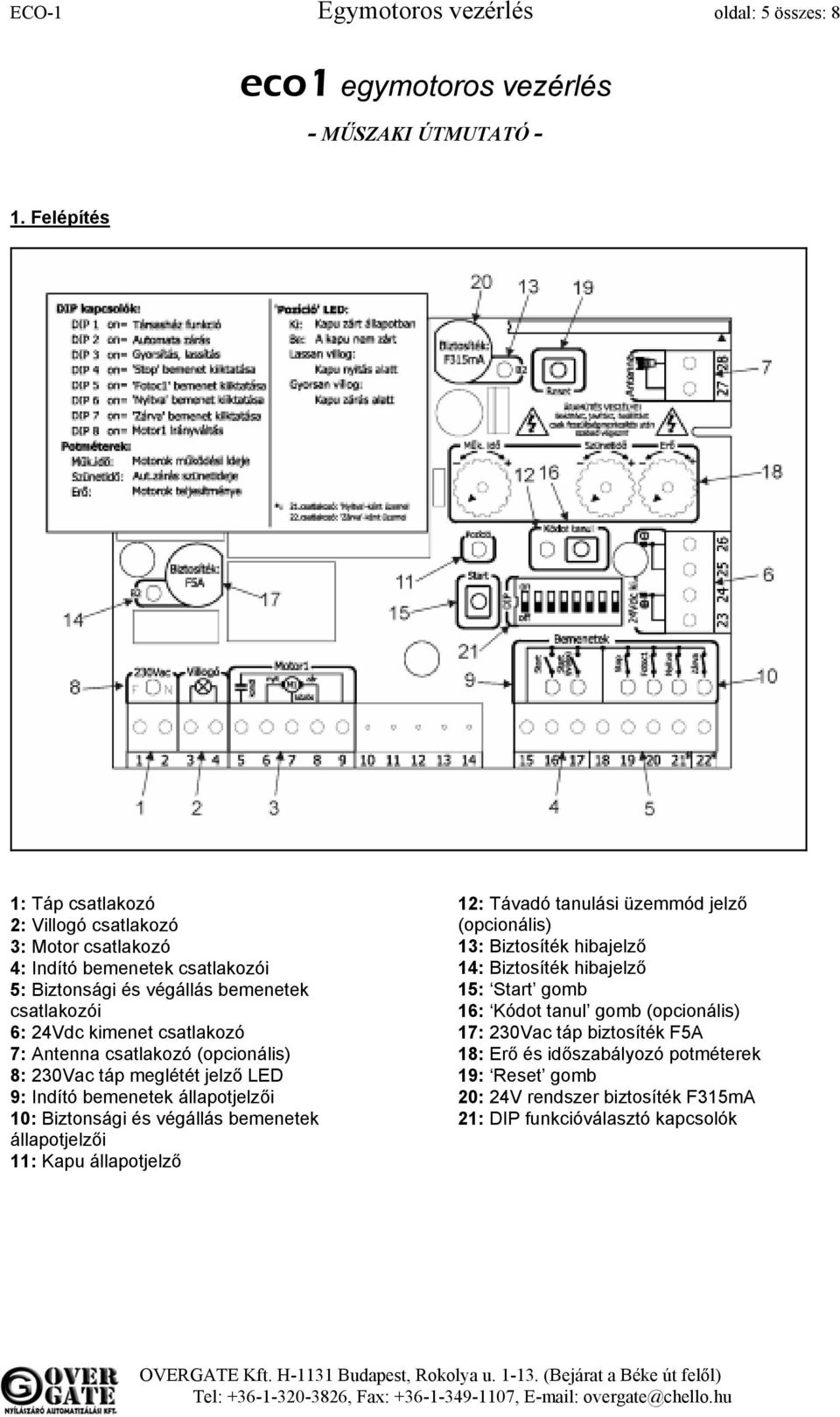

5 ECO-1 Egymotoros vezérlés oldal: 5 összes: 8 eco1 egymotoros vezérlés - MŰSZAKI ÚTMUTATÓ - 1. Felépítés 1: Táp csatlakozó 2: Villogó csatlakozó 3: Motor csatlakozó 4: Indító bemenetek csatlakozói 5: Biztonsági és végállás bemenetek csatlakozói 6: 24Vdc kimenet csatlakozó 7: Antenna csatlakozó (opcionális) 8: 230Vac táp meglétét jelző LED 9: Indító bemenetek állapotjelzői 10: Biztonsági és végállás bemenetek állapotjelzői 11: Kapu állapotjelző 12: Távadó tanulási üzemmód jelző (opcionális) 13: Biztosíték hibajelző 14: Biztosíték hibajelző 15: Start gomb 16: Kódot tanul gomb (opcionális) 17: 230Vac táp biztosíték F5A 18: Erő és időszabályozó potméterek 19: Reset gomb 20: 24V rendszer biztosíték F315mA 21: DIP funkcióválasztó kapcsolók

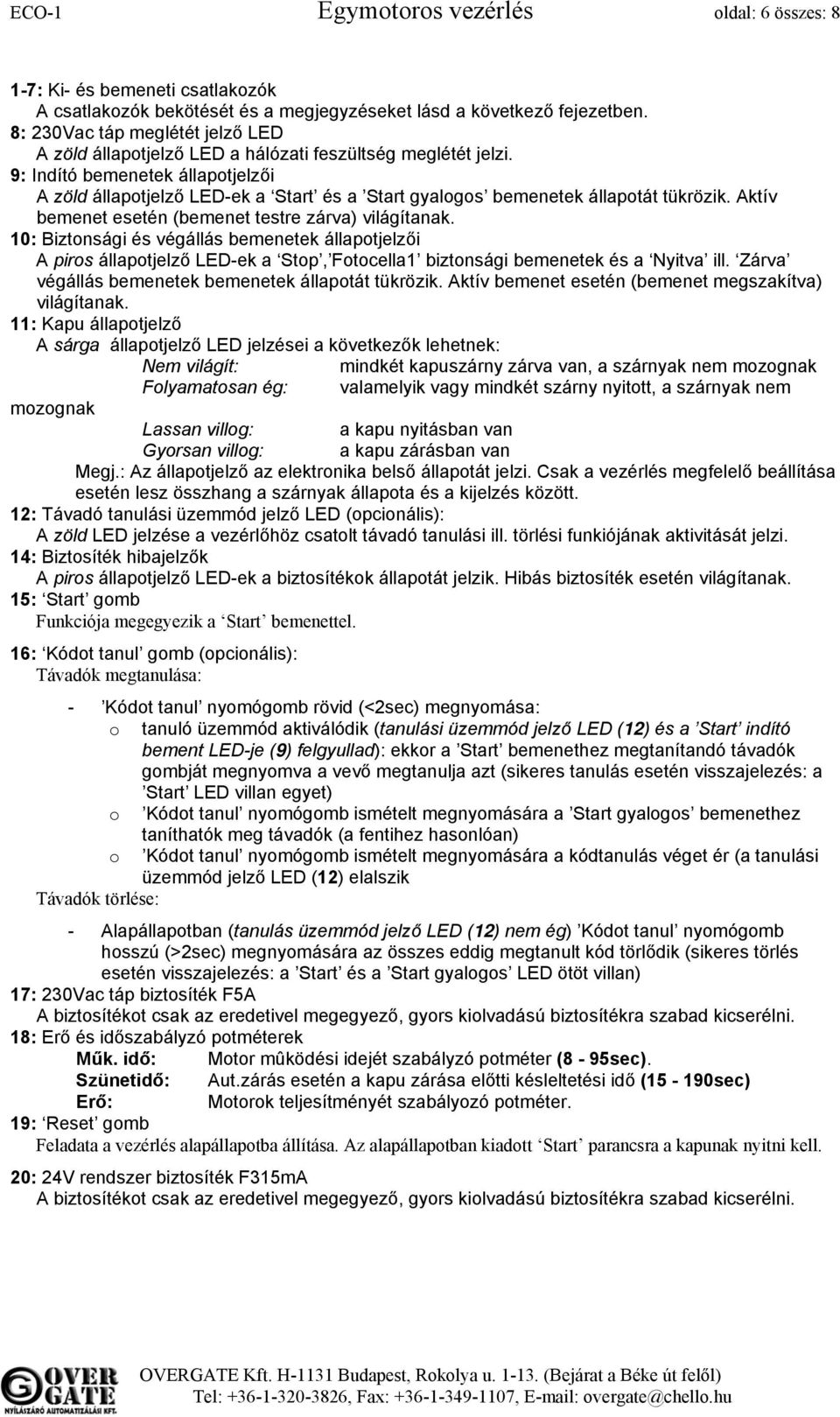

6 ECO-1 Egymotoros vezérlés oldal: 6 összes: 8 1-7: Ki- és bemeneti csatlakozók A csatlakozók bekötését és a megjegyzéseket lásd a következő fejezetben. 8: 230Vac táp meglétét jelző LED A zöld állapotjelző LED a hálózati feszültség meglétét jelzi. 9: Indító bemenetek állapotjelzői A zöld állapotjelző LED-ek a Start és a Start gyalogos bemenetek állapotát tükrözik. Aktív bemenet esetén (bemenet testre zárva) világítanak. 10: Biztonsági és végállás bemenetek állapotjelzői A piros állapotjelző LED-ek a Stop, Fotocella1 biztonsági bemenetek és a Nyitva ill. Zárva végállás bemenetek bemenetek állapotát tükrözik. Aktív bemenet esetén (bemenet megszakítva) világítanak. 11: Kapu állapotjelző A sárga állapotjelző LED jelzései a következők lehetnek: Nem világít: mindkét kapuszárny zárva van, a szárnyak nem mozognak Folyamatosan ég: valamelyik vagy mindkét szárny nyitott, a szárnyak nem mozognak Lassan villog: a kapu nyitásban van Gyorsan villog: a kapu zárásban van Megj.: Az állapotjelző az elektronika belső állapotát jelzi. Csak a vezérlés megfelelő beállítása esetén lesz összhang a szárnyak állapota és a kijelzés között. 12: Távadó tanulási üzemmód jelző LED (opcionális): A zöld LED jelzése a vezérlőhöz csatolt távadó tanulási ill. törlési funkiójának aktivitását jelzi. 14: Biztosíték hibajelzők A piros állapotjelző LED-ek a biztosítékok állapotát jelzik. Hibás biztosíték esetén világítanak. 15: Start gomb Funkciója megegyezik a Start bemenettel. 16: Kódot tanul gomb (opcionális): Távadók megtanulása: - Kódot tanul nyomógomb rövid (<2sec) megnyomása: o tanuló üzemmód aktiválódik (tanulási üzemmód jelző LED (12) és a Start indító bement LED-je (9) felgyullad): ekkor a Start bemenethez megtanítandó távadók gombját megnyomva a vevő megtanulja azt (sikeres tanulás esetén visszajelezés: a Start LED villan egyet) o Kódot tanul nyomógomb ismételt megnyomására a Start gyalogos bemenethez taníthatók meg távadók (a fentihez hasonlóan) o Kódot tanul nyomógomb ismételt megnyomására a kódtanulás véget ér (a tanulási üzemmód jelző LED (12) elalszik Távadók törlése: - Alapállapotban (tanulás üzemmód jelző LED (12) nem ég) Kódot tanul nyomógomb hosszú (>2sec) megnyomására az összes eddig megtanult kód törlődik (sikeres törlés esetén visszajelezés: a Start és a Start gyalogos LED ötöt villan) 17: 230Vac táp biztosíték F5A A biztosítékot csak az eredetivel megegyező, gyors kiolvadású biztosítékra szabad kicserélni. 18: Erő és időszabályzó potméterek Műk. idő: Motor mûködési idejét szabályzó potméter (8-95sec). Szünetidő: Aut.zárás esetén a kapu zárása előtti késleltetési idő (15-190sec) Erő: Motorok teljesítményét szabályozó potméter. 19: Reset gomb Feladata a vezérlés alapállapotba állítása. Az alapállapotban kiadott Start parancsra a kapunak nyitni kell. 20: 24V rendszer biztosíték F315mA A biztosítékot csak az eredetivel megegyező, gyors kiolvadású biztosítékra szabad kicserélni.

7 ECO-1 Egymotoros vezérlés oldal: 7 összes: 8 21: DIP1-8 funkcióválasztó kapcsolók DIP1 DIP2 DIP3 DIP4-7 DIP8 On = Társasház funkció Nyitási fázis alatt a vezérlés nem fogad el Start vagy Start gyalogos parancsot. On = Automata zárás A teljes kinyílás után a kapu SZÜNET potméteren beálított idő után bezár. On = Gyorsítás, lassítás A kapuszárnyak fokozatos indítása és megállítása. On = A Stop, Fotoc1 biztonsági és Nyitva, Zárva végállás bemenetek kiiktatása Az említett bemenetek kiiktatásra kerülnek, nem szükséges átkötés. = Motor irányváltás Helyes a beállítás, ha a Reset -gomb megnyomása után az első Start parancsra mindkét kapuszárny nyílik. 2. Bekötés 2.1. Csatlakozók bekötése Nagyfeszültségű rész: 1: 230Vac 50Hz hálózati fesz. bemenet (fázis) 2: 230Vac 50Hz hálózati fesz. bemenet (nulla) 3-4: Figyelmeztető villogó lámpa kimenet 230Vac max.60w Csak villogtató elektronikás villogó alkalmazható. 5-9: Motor indítókondenzátor 6-7-8: Motor záró-közös-nyitó kimenet 230Vac 300W Kisfeszültségű rész: 15,18: Kisfeszültségű rendszer közös kivezetések 16: Start indító bemenet Lépésről-lépésre bemenet, kapu nyit-stop-zár-stop szekvenciát hajtja végre.

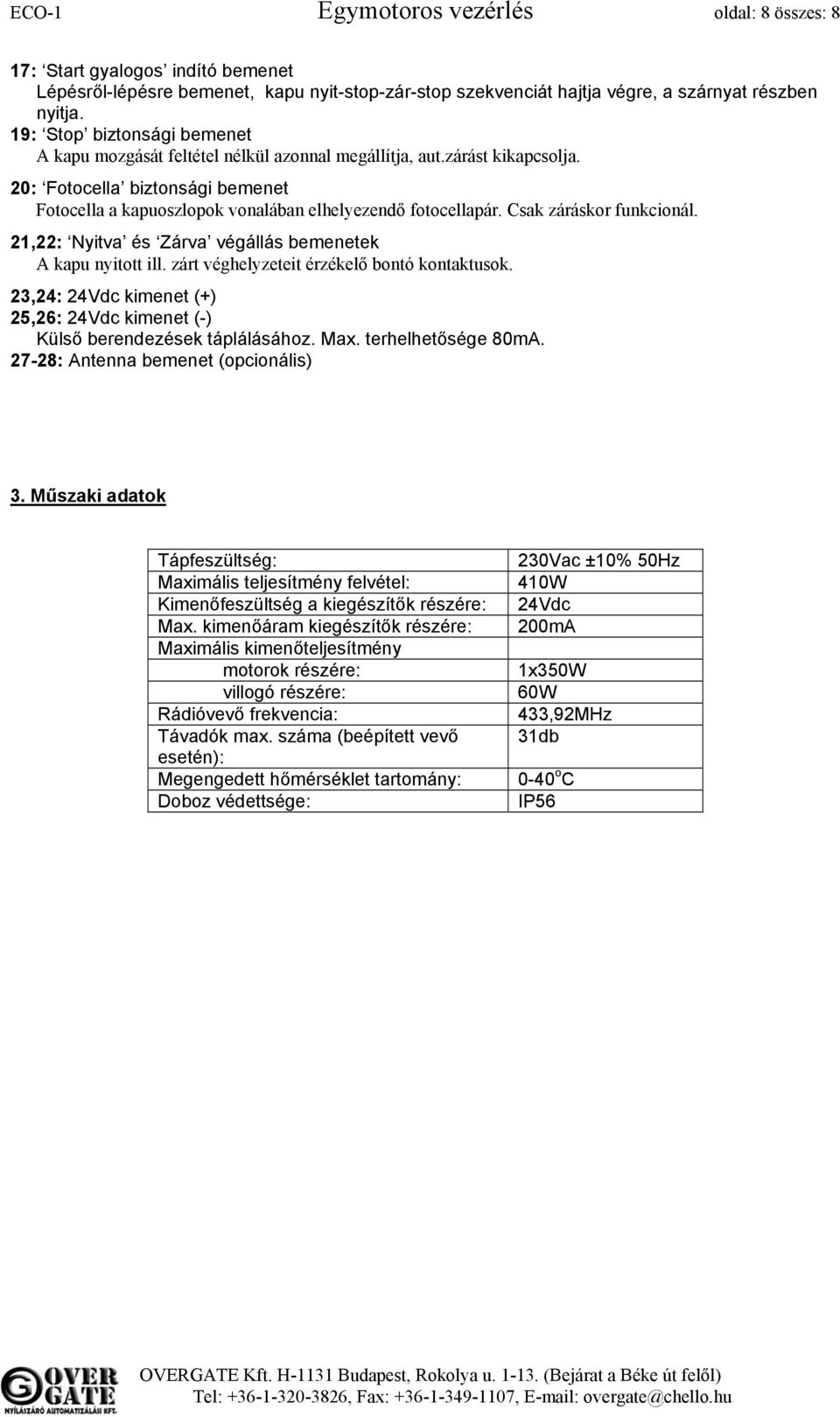

8 ECO-1 Egymotoros vezérlés oldal: 8 összes: 8 17: Start gyalogos indító bemenet Lépésről-lépésre bemenet, kapu nyit-stop-zár-stop szekvenciát hajtja végre, a szárnyat részben nyitja. 19: Stop biztonsági bemenet A kapu mozgását feltétel nélkül azonnal megállítja, aut.zárást kikapcsolja. 20: Fotocella biztonsági bemenet Fotocella a kapuoszlopok vonalában elhelyezendő fotocellapár. Csak záráskor funkcionál. 21,22: Nyitva és Zárva végállás bemenetek A kapu nyitott ill. zárt véghelyzeteit érzékelő bontó kontaktusok. 23,24: 24Vdc kimenet (+) 25,26: 24Vdc kimenet (-) Külső berendezések táplálásához. Max. terhelhetősége 80mA : Antenna bemenet (opcionális) 3. Műszaki adatok Tápfeszültség: Maximális teljesítmény felvétel: Kimenőfeszültség a kiegészítők részére: Max. kimenőáram kiegészítők részére: Maximális kimenőteljesítmény motorok részére: villogó részére: Rádióvevő frekvencia: Távadók max. száma (beépített vevő esetén): Megengedett hőmérséklet tartomány: Doboz védettsége: 230Vac ±10% 50Hz 410W 24Vdc 200mA 1x350W 60W 433,92MHz 31db 0-40 o C IP56
