GEOVISION TERMÉK ÉS RENDSZER ISMERTETŐ v1.0. HUN 1. TARTALOM 1. TARTALOM A GEOVISION RENDSZER ELEMEI... 3

Átírás

1 GEOVISION TERMÉK ÉS RENDSZER ISMERTETŐ v1.0. HUN 1. TARTALOM 1. TARTALOM A GEOVISION RENDSZER ELEMEI A GEOVISION RENDSZEREK ALKALMAZÁSI TERÜLETEI A GEOVISION KÉPRÖGZÍTŐ, MEGFIGYELŐ RENDSZEREK ÖNÁLLÓ ALKALMAZÁSA A GEOVISION KÉPRÖGZÍTŐ, MEGFIGYELŐ RENDSZEREK TOVÁBBI GV RENDSZEREKKEL BŐVÍTVE GEOVISION PC ALAPÚ DVR KÁRTYÁK A GEOVISION PC ALAPÚ DVR KÁRTYÁK SPECIFIKÁCIÓI: A GEOVISION PC ALAPÚ DVR KÁRTYÁK FUNKCIÓI: INGYENES VIDEÓ ELEMZŐ SZOFTVEREK GV-FACE DETECTION, ARC ÉSZLELÉS: GV-PEOPLE COUNTING, ÁTHALADÓ OBJEKTUMOK SZÁMLÁLÁSA: GV-UNATTENDED OBJECT DETECTION, OTTHAGYOTT TÁRGY ÉSZLELÉSE: GV-MISSING OBJECT DETECTION, TÁRGY ELMOZDÍTÁSÁNAK ÉSZLELÉSE: GV-SINGLE PTZ TRACKING, PTZ KÖVETÉS EGY KAMERÁVAL: GV-OBJECT TRACKING AND ZOOMING, OBJEKTUM KÖVETÉSE ÉS NAGYÍTÁSA: GV-FOCUS CHANGE ALARM, FÓKUSZ ELÁLLÍTÁS ÉSZLELÉSE: GV-CAMERA SHIFT ALARM, KAMERA ELMOZDÍTÁS ÉSZLELÉSE: GV-TAMPERING ALARM, KAMERA SZABOTÁZS ÉSZLELÉSE: GV-VISUAL AUTOMATION, VIZUÁLIS AUTOMATIZÁLÁS: OPCIÓS VIDEÓ ELEMZŐ SZOFTVEREK GV-SMART BOX, LÁTOGATÓ ELEMZŐ MODUL: GV-WEB REPORT, ADAT ÖSSZESÍTŐ SZOFTVER GV-ADVENCED VIDEO ANALYSIS, VIDEÓ ELEMZŐ SZOFTVERCSOMAG GV-PANORAMA VIEW, panoráma nézet funkció: GV-VIDEO STABILIZATION, képstabilizálás funkció: GV-CROWD DETECTION, ember tömeg észlelés: GV-ADVENCED VISUAL QUALITY ENHANCER, szoftveres képminőség javítás: GV-ADVANCED SCENE CHANGE DETECTION, továbbfejlesztett képtartalom változás észlelés: CMS VIDEÓ TÁVFELÜGYELETI SZOFTVEREK GV-CENTER V2, VIDEÓ TÁVFELÜGYELETI MODUL: INGYENES TARTOZÉK GV-CENTER V2 PRO, VIDEÓ TÁVFELÜGYELETI MODUL: OPCIÓBAN GV-CONTROL CENTER VIDEÓ TÁVFELÜGYELETI MODUL: OPCIÓBAN GV-VIDEO GATEWAY, VIDEÓ JELFOLYAMOT TOVÁBBÍTÓ SZERVER: OPCIÓBAN GV-DISPATCH SERVER VIDEÓ TÁVFELÜGYELETI MODUL: OPCIÓBAN GV-VITAL SIGN MONITOR VIDEÓ TÁVFELÜGYELETI MODUL: OPCIÓBAN GV-GIS JÁRMŰKÖVETŐ, ÉS FLOTTAIRÁNYÍTÓ TÁVFELÜGYELETI SZOFTVER: OPCIÓBAN GV-GIS távfelügyeleti szoftver: GV-COMPACT LX4C2V, mobil DVR + GV-GPS modul

2 8. OPCIÓS GEOVISION RENDSZEREK GEOVISION IP TERMÉKEK A GEOVISION IP KAMERÁK GEOVISION IP NVR RÖGZÍTŐ SZOFTVEREK GEOVISION BELÉPTETŐ RENDSZER GV-AS400-4E vezérlő GV-READER olvasók, és GV-Proximity kártyák GV-ASSERVER szerver GEOVSION POS/ATM RENDSZER A GV-POS/ATM rendszer elemei A GV-POS/ATM rendszer alkalmazásának az előnyei A GV-POS/ATM alkalmazás előnyei az ATM bankjegykiadó automatáknál GV-POS/ATM alkalmazás előnyei a kereskedelemben A GV-POS/ATM és a GV-AS beléptető, GV-LPR/ANPR rendszám felismerő rendszer együtt GV-POS/ATM rendszer esettanulmányok GEOVISION LPR/ANPR PARKOLÁSI ÉS RENDSZÁM AZONOSÍTÓ RENDSZER A GV LPR/ANPR rendszer alkalmazásának területei: A GV LPR/ANPR rendszer alkalmazásának előnyei GV-LPR/ANPR rendszer elemei OPCIÓS GEOVISION HARDWARE ESZKÖZÖK QNAP SZERVEREK, HÁLÓZATI ADAT TÁROLÓK IKONOK JELENTÉSE A DOKUMENTUMBAN: Funkció, termék bemutatásának videó linkje: Funkció, termék GEOVISION honlap linkje: 2

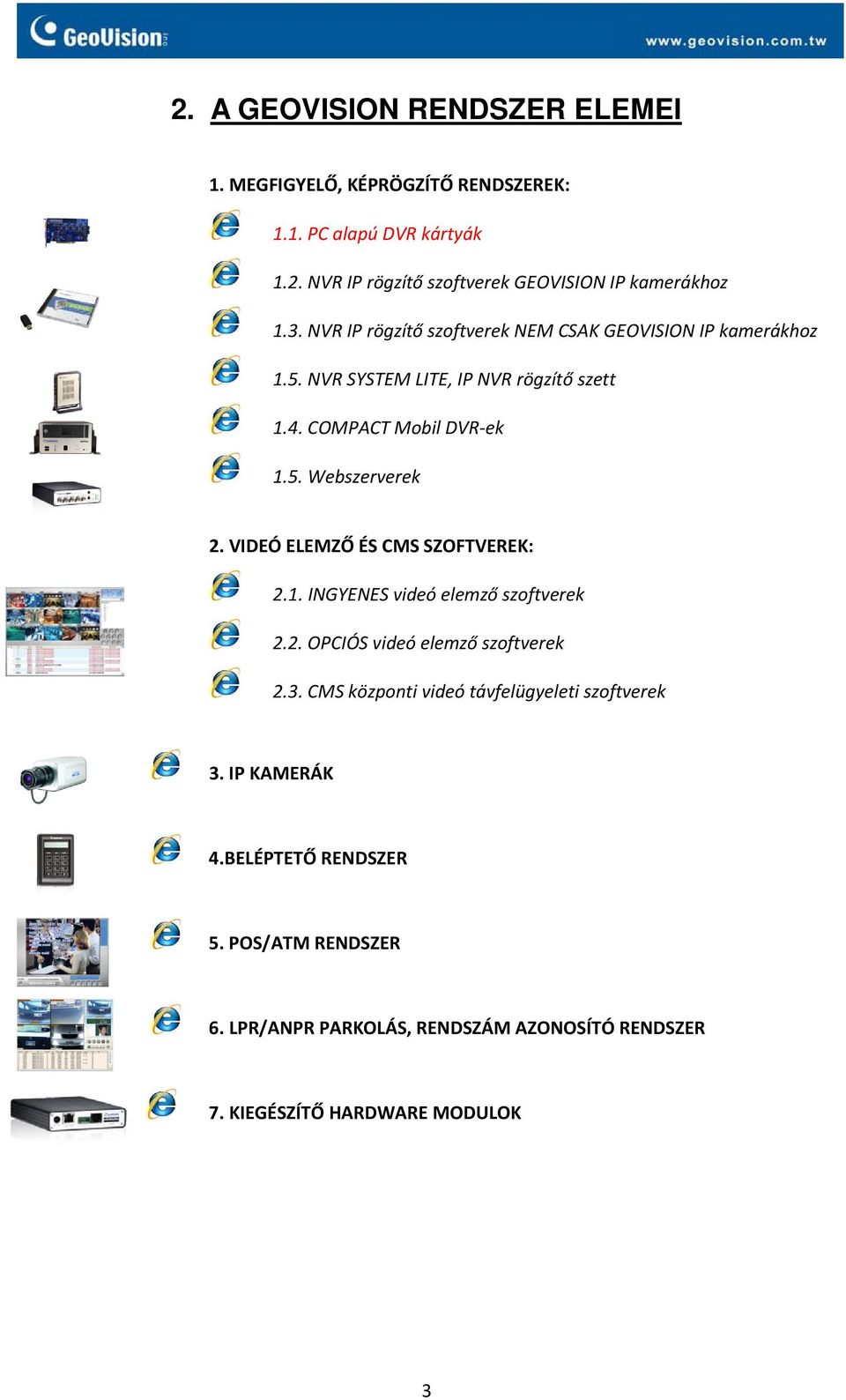

3 2. A GEOVISION RENDSZER ELEMEI 1. MEGFIGYELŐ, KÉPRÖGZÍTŐ RENDSZEREK: 1.1. PC alapú DVR kártyák 1.2. NVR IP rögzítő szoftverek GEOVISION IP kamerákhoz 1.3. NVR IP rögzítő szoftverek NEM CSAK GEOVISION IP kamerákhoz 1.5. NVR SYSTEM LITE, IP NVR rögzítő szett 1.4. COMPACT Mobil DVR-ek 1.5. Webszerverek 2. VIDEÓ ELEMZŐ ÉS CMS SZOFTVEREK: 2.1. INGYENES videó elemző szoftverek 2.2. OPCIÓS videó elemző szoftverek 2.3. CMS központi videó távfelügyeleti szoftverek 3. IP KAMERÁK 4.BELÉPTETŐ RENDSZER 5. POS/ATM RENDSZER 6. LPR/ANPR PARKOLÁS, RENDSZÁM AZONOSÍTÓ RENDSZER 7. KIEGÉSZÍTŐ HARDWARE MODULOK 3

4 3. A GEOVISION RENDSZEREK ALKALMAZÁSI TERÜLETEI 3.1. A GEOVISION képrögzítő, megfigyelő rendszerek önálló alkalmazása A GV600/x, a GV800/x sorozatú PC alapú DVR kártyák egyedi és speciális funkciók, a kedvező ár/érék arány miatt ideális megoldások lakások, családi házak, boltok, kisebb kereskedelmi egységek, megfigyelőrendszerének. A GV-1120/x sorozatú PC alapú DVR kártyák, vagy az NVR IP rögzítő szoftverek IP kamerákkal már nagyobb méretű kereskedelmi egységek, ipartelepek megfigyelőrendszereinek is kiválóan alkalmazhatóak. Lakások Családi házak Boltok, kisebb üzletek Megfigyelőrendszer Megfigyelőrendszer Megfigyelőrendszer 3.2. A GEOVISION képrögzítő, megfigyelő rendszerek további GV rendszerekkel bővítve A GEOVISION PC alapú DVR kártyák és az NVR IP rögzítő szoftverek kombinálva a GEOVISION Videó elemző szoftverekkel, CMS központi videó távfelügyeleti szoftverekkel, beléptető, POS/ATM, LPR/ANPR parkolási és rendszám azonosító rendszerekkel teljes körű biztonságtechnikai rendszer építhető ki. Alkalmazásuk ajánlott, ahol sokoldalú komplex, egyetlen azonos rendszerbe integrált biztonsági megoldások szükségesek. Szupermarketek Bevásárlóközpontok Irodaházak Megfigyelőrendszer Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek, + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, + LPR+ANPR, Éttermek Hotelek Gyorséttermi hálózatok Megfigyelőrendszer Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + POS rendszer, + CMS szoftverek, + CMS szoftverek,, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, 4

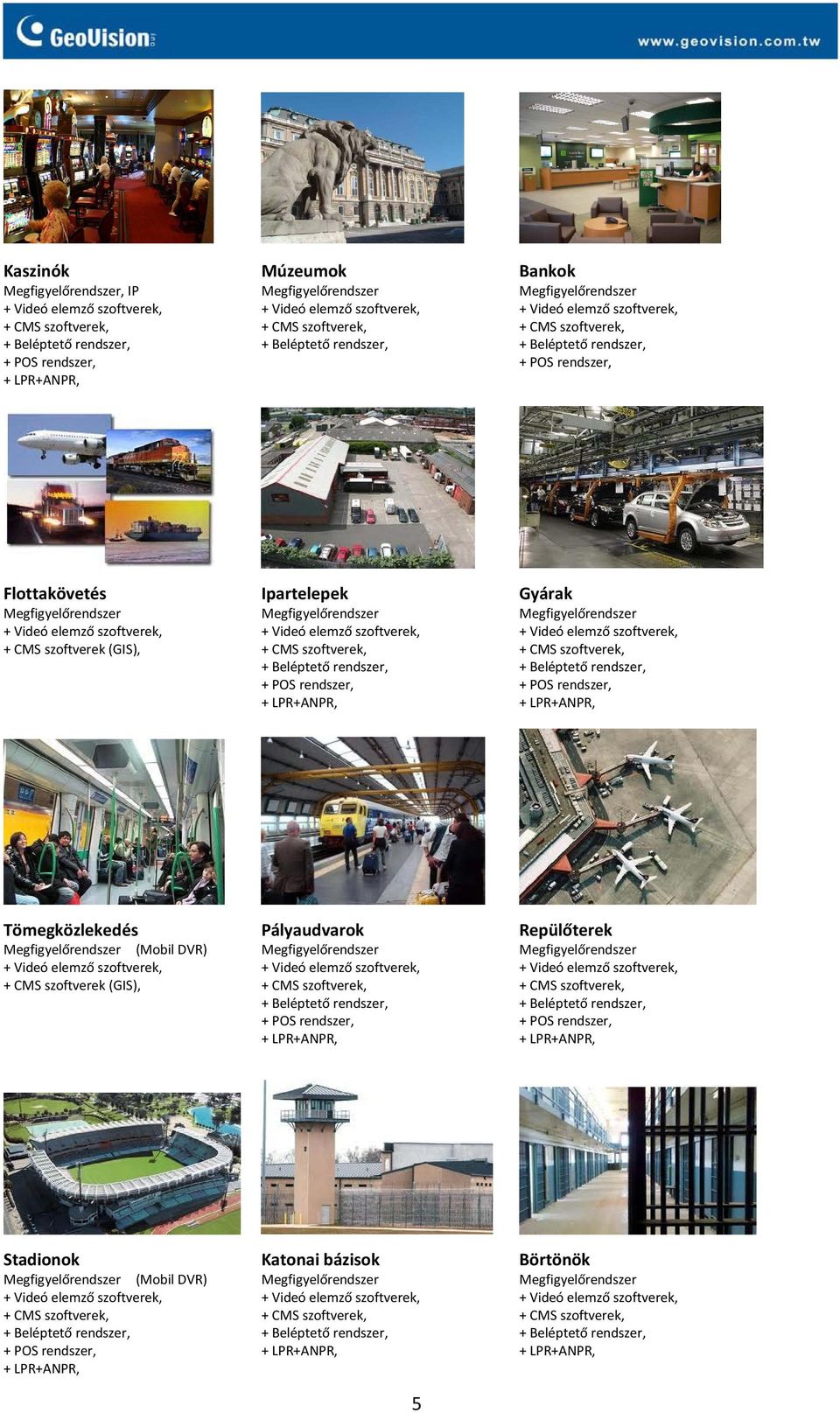

5 Kaszinók Múzeumok Bankok Megfigyelőrendszer, IP Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek, + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, Flottakövetés Ipartelepek Gyárak Megfigyelőrendszer Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek (GIS), + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, + LPR+ANPR, Tömegközlekedés Pályaudvarok Repülőterek Megfigyelőrendszer (Mobil DVR) Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek (GIS), + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, + LPR+ANPR, Stadionok Katonai bázisok Börtönök Megfigyelőrendszer (Mobil DVR) Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek, + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + LPR+ANPR, + LPR+ANPR, + LPR+ANPR, 5

6 Benzinkutak Parkolók Autópályák, fizetőkapuk Megfigyelőrendszer Megfigyelőrendszer Megfigyelőrendszer + Videó elemző szoftverek, + Videó elemző szoftverek, + Videó elemző szoftverek, + CMS szoftverek, + CMS szoftverek, + CMS szoftverek, + Beléptető rendszer, + Beléptető rendszer, + POS rendszer, + POS rendszer, + POS rendszer, + LPR+ANPR, + LPR+ANPR, + LPR+ANPR, Községek, kistérségek, városok térfigyelő rendszere központi távfelügyeleti állomással Megfigyelőrendszer + Videó elemző szoftverek, + CMS szoftverek, + LPR+ANPR, 6

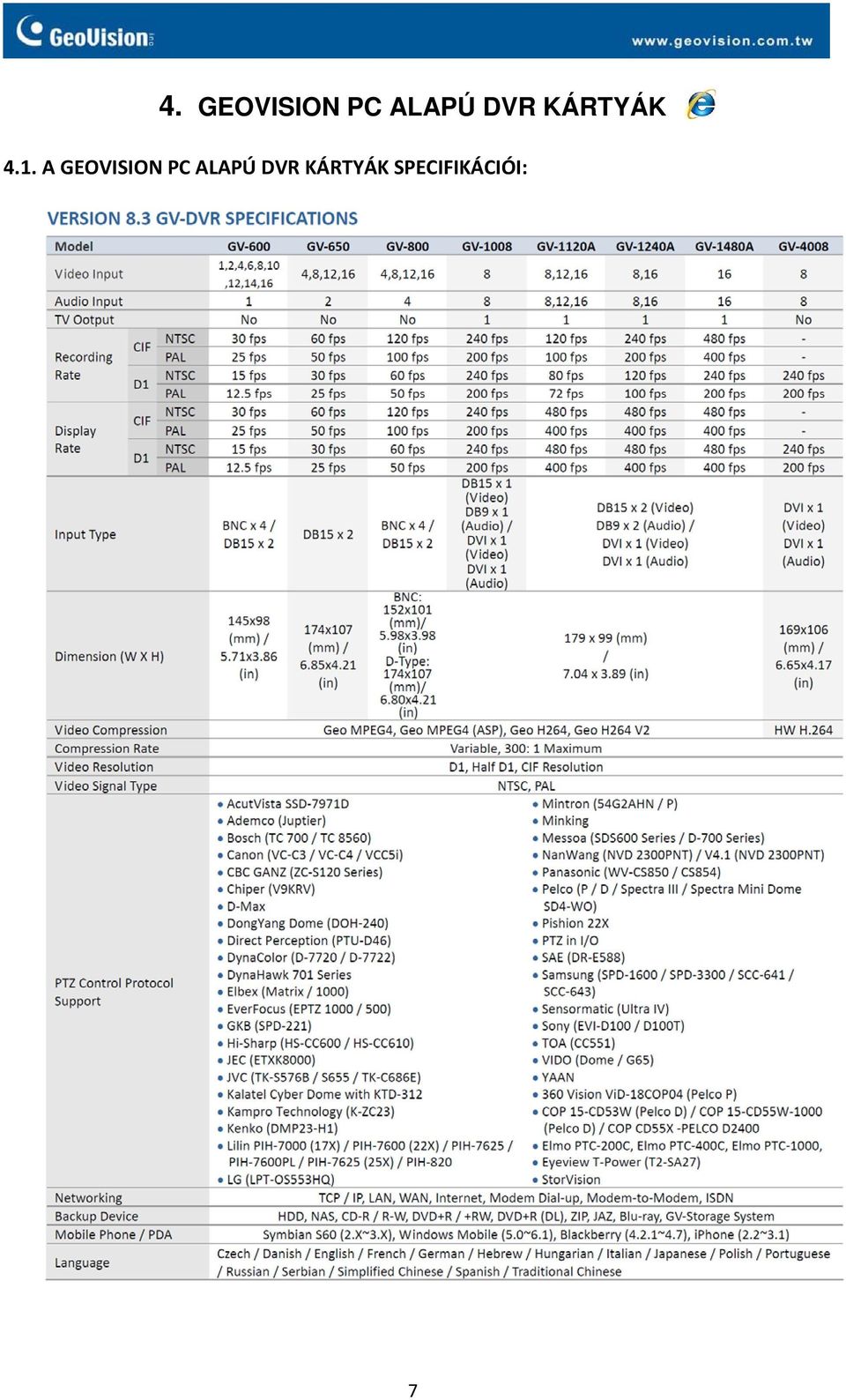

7 4. GEOVISION PC ALAPÚ DVR KÁRTYÁK 4.1. A GEOVISION PC ALAPÚ DVR KÁRTYÁK SPECIFIKÁCIÓI: 7

8 4.2. A GEOVISION PC ALAPÚ DVR KÁRTYÁK FUNKCIÓI: A GEOVISION PC alapú DVR kártya használatával átfogó képet kaphat a megfigyelt területen zajló eseményekről. A kártya szoftvere képes a megfigyelt terület képét a számítógép merevlemezre rögzíteni, a helyszíni monitoron megjeleníteni, illetve hálózaton keresztül elérhetővé tenni. Hálózat, és internet: Mind az élőképek, mind a rögzített események hálózaton keresztül (pl. LAN, Internet) is jelszóval védetten elérhetőek. Hálózaton keresztül a visszakeresés, vagy akár rendszer konfigurálása is megvalósítható, legyen a kezelője bárhol a világon. Nyelv: Teljes magyar nyelvű kezelőfelület. Ingyenes videó elemző szoftverek: Nagy előnyük az ingyenes videó elemző szoftverek, melyek nem csak a biztonsági fokozaton emelnek, hanem emellett egy sor nem biztonságtechnikai alkalmazást is nyújtanak. - Arcészlelés - Áthaladó objektum számlálása - PTZ követés egy kamerával - Otthagyott tárgy észlelése - Tárgy elmozdításának észlelése - Objektum követése és nagyítása - Fókusz elállítás észlelése - Kamera elmozdítás észlelése - Kamera szabotázs észlelése - Vizuális automatizálás Az ingyenes és az opciós videó elemző funkciók részletes az fejezetpontban találhatóak! Kártya szám: 1db PC-be max. 2db egyforma sorozatú GV-xxxx/xx, PC-s DVR kártya telepíthető. 2db kártya alkalmazásakor duplázódik a teljes rögzítési képsebesség, a teljes élő képsebesség, az audió bemenet, valamint a minimális PC rendszer követelmény is növekszik. Analóg kamerák száma: A GEOVISION PC-s DVR kártyák 4, 6, 8, 12, 16 csatornás változatban kaphatóak. 1db PC-be max. 2db egyforma sorozatú GV-xxxx/xx, PC-s DVR kártya telepíthető, így maximum 32 kamera képe rögzíthető (2db 16 csatornás kártyával). IP kamerák száma: Minden GEOVISION PC-s alapú DVR kártyához az analóg kamerákon felül opcióban maximum 8db GEOVSION IP kamera telepíthető. 8

9 CMS videó távfelügyeleti szoftverek: A CMS szoftver segítségével saját hálózat, illetve video távfelügyelet létesíthető a GEOVSION PC alapú DVR kártyák összekapcsolásával, így akár több száz kamera képét tudjuk valós időben egy központi számítógépre összegyűjteni. Minden GEOVISION PC alapú DVR kártyához ingyenes tartozék a GV-CENTER V2 központi videó távfelügyeleti szoftver. Alkalmazásával maximum 5db GEOVISION PC alapú DVR kártya kapcsolható össze hálózaton keresztül, és így maximum. 80db kamera képe jeleníthető meg. Az opcióban kapható GV-CENTER V2 PRO központi video távfelügyeleti szoftver maximum. 500db GEOVISION rendszert kezel, és maximum. 800db csatornáról fogad képeket. Az opciós CMS videó távfelügyeleti szoftverek a 7. fejezetpontban találhatóak! Mobiltelefon kliens szoftver: Ingyenes mobil kliens szoftver segítségével távolról is beletekinthetünk a kameraképekbe, egy erre a célra alkalmas mobiltelefonnal (PDA, Smarthphone, 3G-s mobil). E-MAP: A kamerarendszer felvételei térkép nézeten megjeleníthetőek. A térkép használatával egyszerűen megtalálhatóak, azonosíthatóak a kamerák, érzékelők. Bemenet, vagy mozgásérzékelés által előidézett riasztásnál egy felugró ablak tájékoztat, maximum 4 fényképpel. Beállítás: Kameránként állítható: másodpercenkénti képkocka (fps) szám, képfelbontás, élesség, fényerő, kontraszt, felvett képminőség. Többféle felvételi mód: A felvétel lehet: folyamatos, időzített, mozgásra, eseményre és riasztásra induló, külső eszköz által vezérelt. Állítható az esemény előtti és utáni felvétel hossza is, így garantáltan rögzítésre kerül minden fontos mozzanat. Mentés: A video lementése AVI vagy EXE formátumban történhet. Biztonsági mentés készíthető. Másolatot készíthetünk a napló és video adatokról. Mentés történhet a HDD-re, vagy CD/DVD-re. Lejátszás: A kimásolt felvételek, külön lejátszó program nélkül is lejátszhatók más számítógépen. A felvételek lejátszhatók előre és hátrafelé, lassítva, gyorsítva, nagyítva, vagy akár képkockánként, de lejátszhatja egyszerre akár az összes kamera felvételét is. A felvételek egyszerűen és gyorsan megkereshetők, dátum, idő és kamera szerint is. A felvett, és az élőképek is tetszés szerint nagyíthatók, azokból állóképek kimenthetők. 9

10 Intelligens keresés, eseménynapló: Egyszerű keresés a beépített lejátszó programmal. Az eseménynapló segítségével ellenőrizhető, a rendszerben történt összes esemény: felvételek készítésének ideje, felhasználók belépése és tevékenysége. Felhasználó védelem: Többszintű jelszavas védelemmel különböző szintű jogosultsági szintek hozhatóak létre. Ezzel a funkcióval megakadályozható, a megfigyelő rendszer leállítása, a felvételek törlése illetve, hogy másra is (pl. játékra, internetezésre) használják a számítógépet. Beállítható, hogy egyes felhasználók mikor léphetnek be a rendszerbe, és mit tehetnek. Így a beállításokat csak az arra jogosult személyek módosíthatják. A kamerákhoz való hozzáférés szűkítését IP szűréssel lehet megoldani. Digitális vízjel védi a rögzített felvételeket az utólagos manipulálástól. Watchdog funkció: Ha a rendszer lefagy, akkor a Watchdog funkció segítségével a rendszer automatikusan újraindul. PTZ kamerák, bemenetek és egyéb külső eszközök figyelése, vezérlése: A számítógép billentyűzetéről akár az Interneten keresztül is elérhető vezérlési funkciók: - Irányíthatunk, forgathatunk, zoomolhatunk PTZ speed dóm kamerákat. - A bemenetek segítségével ajtó nyitására indíthatunk felvételeket. - Felkapcsolódhatnak a lámpák a megfigyelt területre történő behatoláskor. PIP (kép a képben): A Picture in Picture (PIP) funkció segítségével a megfigyelni kívánt területet tudja kinagyítani, ez a főablak jobb als ó sarkában jelenik majd meg. PAP (kép és kép): A PAP funkció 7 képrészlet kinagyítását teszi lehetővé, külön ablakokban. 10

11 Zajszűrő megoldások és progresszív képletapogatás: Zajtűrés funkció: Ez a mozgásérzékelésre kifejlesztett funkció csökkenti a téves riasztásokat és a felesleges rögzítést, amelyeket az időjárási tényezők vagy fény hirtelen változása okozhat. Lehetőség van különböző zajtűrési szintek beállítására. Fájlméret csökkentése zajérzékeléssel: 24 órás rögzítési üzemmódban, a zajérzékelési funkció automatikusan csökkenti a fájl méretét video zaj érzékeléskor, majd visszaállítja az eredeti méretet a zaj megszűnésekor. Zajszűrő funkció: Kiszűri a video és audio zajokat élőkép megjelenítéskor. A videozaj kiszűrése csökkenti a fájl méretet és javítja a képminőséget, míg az audio zajszűrés a hangminőséget. Progresszív képletapogatás: Gyors mozgások okozta elmosódásokat jelentősen csökkentő képalkotást tesz lehetővé. Így mozgókép esetében a képminőség drámai javulását eredményezi. Digitális mozgásérzékelési maszk: Ezzel beállítható, hogy felvétel csak akkor készüljön, ha a megfigyelt terület egy bizonyos részén történik a rögzíteni kívánt esemény. Például az utca autós forgalma vagy egy a kamera látóterébe belógó, szél által mozgatott faág, digitálisan kitakarható. Így felvétel csak akkor készül, ha a megfigyelni kívánt területen történik esemény. Riasztás értesítések, figyelmeztetések: Riasztáshoz, kamerakép megszűnéséhez (pl. kamera megrongálásakor, mozgásérzékelő, I/O indításos eseményekhez a következő eljárások rendelhetőek: - Figyelmeztető üzenet küldése telefonra. - Fénykép küldése ben vagy FTP szerverre. -GEOVISION CMS SZOFTVEREK értesítése: GV-CENTERV2 (ingyenes), GV-CENTERV2 PRO (opcióban), GV-VITAL SIGN MONITOR (opcióban) értesítése szöveges riasztással vagy videóval. -GPS adatok és videók küldése a GV-GIS (Geographic Information System) számára. Beállítható riasztási funkciók: Mozgás értesítés (Motion Notify): Ha a rendszer mozgást érzékel, a fényképek megjelennek az élőképet megjelenítő képernyőn. Bemenet értesítés (I/O Alarm Notify): Ha a bemeneti eszköz bekapcsol, a fényképek, a fényképek megjelennek az élőképet megjelenítő képernyőn. Riasztási hangjelzés: Bemenet bekapcsolásakor vagy mozgásérzékeléskor aktiválja a számítógépet. Ablak felugrás (IE Windows Pop Up): Riasztás esetén a lecsukott ablak felugrik. Automatikus fénykép (Auto Snapshot): Bemenet aktiválás, vagy mozgásérzékelés esetén a rendszer minden 5. másodpercben fényképet készít az élőképről. 11

12 Visszajátszó, távoli betekintő programok a rögzített videó fájlok visszajátszásához: ViewLog: A helyi gépen és a hálózaton található gépekről tud videó anyagot visszajátszani, emellett rendelkezik mentési lehetőségekkel is. Gyors és egyszerű archiválás CD/DVD/PenDrive. AVI videó exportálás egy vagy több kamera felvételéről. Változtatható lejátszási sebesség (max. 8x). Quick Search: Kényelmesebb visszajátszó program a mozgásra, riasztásra és POS eseményekre történt felvételek visszajátszására. Remote Playback System: Ez a program adja a legtöbb szolgáltatást a lejátszó programok közül. A program önmagában egy menedzselő rendszer is. Egyszerre több video szerverről is le tudja tölteni és visszajátszani a videó anyagot. Remote Playback System Webcam version: Web böngészőn (Internet Explorer) keresztüli visszajátszást tesz lehetővé, további programok telepítése nélkül. 1, 2, 4, 8, 16 kamerás képernyőosztás. Kameravezérlés távolról. Rögzített felvételek visszajátszása. Több GEOVISION megfigyelő, képrögzítő rendszer kezelése. 12

13 5. INGYENES VIDEÓ ELEMZŐ SZOFTVEREK 5.1. GV-FACE DETECTION, arc észlelés: Ingyenes videó elemző szoftver funkció, melynek a segítségével az arcok észlelésé, és az arcok automatikus kinagyítása-mentésé válik lehetővé. Az arcok mentésre kerülnek, majd az elmentett képre kattintva az archoz tartozó videó fájlok visszanézhetőek. A funkció megfelelő működéséhez a kamera látószöget úgy kell beállítani, hogy az észlelt személyek a kamerakép kb ¼-ét töltsék ki. Figyelem: ez a funkció nem személy felismerést és beazonosítást jelent! Felhasználási terület: Fokozottan védendő objektumokban be is kijáratainál pl. repülőtereken, pályaudvarokon, bankokban, gyárakban, stadionokban). A megfigyelt területen áthaladó személyek arca mentésre kerül, a későbbi visszakeresés, azonosítás megkönnyítése érdekében GV-PEOPLE COUNTING, áthaladó objektumok számlálása: Ingyenes videó elemző szoftver funkció, melynek az alkalmazásával a kijelölt területen áthaladó emberek, vagy tárgyak be- és kimenő forgalmának számlálása válik lehetővé. Felhasználási terület: Boltok, bevásárlóközpontok bejáratainál a vásárlók számának számlálásához használható, ahol, így mérni lehet, hogy adott időszakban mennyi vásárló érkezett és távozott. Parkolókban, autópályáknál alkalmazva szintén hasznos és ingyenes forgalomszámlálási adatokat kaphat a felhasználó GV-UNATTENDED OBJECT DETECTION, otthagyott tárgy észlelése: Ingyenes videó elemző szoftver funkció, amely segít felderíteni a megfigyelt területen őrizetlenül hagyott tárgyakat. Az otthagyott tárgy a monitoron piros keretbe kerül. Továbbá beállítható, hogy a program azonnali riasztást küldjön (sms, fénykép küldése e-mai-ben, ftp-re, CMS szoftverek értesítése), így figyelmeztetve az illetékes személyeket, és/vagy a biztonsági szolgálatot. Felhasználási terület: Bevásárlóközpontokban, irodaházakban, pályaudvarokon, repülőtereken, katonai bázisokon a megfigyelt területeken nagymértékben növeli a biztonsági szintet, hatékonyabbá teszi a biztonsági szolgálat munkáját GV-MISSING OBJECT DETECTION, tárgy elmozdításának észlelése: Ingyenes videó elemző szoftver funkció, amely segít felderíteni a megfigyelt területről elvitt tárgyakat. Ha a megfigyelt területről az adott kijelölt tárgyat elviszik, akkor a monitoron figyelmeztetés látszik, illetve beállítható, hogy a program azonnali riasztást küldjön. 13

14 Felhasználási terület: Ha az üzletben, munkahelyen, gyárban, múzeumban, egy terméket, egy tárgyat elmozdítanak, vagy elvisznek, a szoftver azonnali riasztást küld, figyelmezteti a biztonsági személyzetet GV-SINGLE PTZ TRACKING, PTZ követés egy kamerával: Ezzel az ingyenes videó elemző szoftver funkcióval egy PTZ kamerával mozgó objektumot lehet nyomon követni. Ha egy objektum mozog a kamera látóterében, akkor a PTZ kamera követi a mozgását. Ha az objektum elhagyja a kamera látóterét, akkor a PTZ kamera visszatér a kijelölt kezdő pozíciójába GV-OBJECT TRACKING AND ZOOMING, objektum követése és nagyítása: A megfigyelt területen a célpont azonosítására, mozgó objektumok megtalálásra, kinagyítására alkalmazható ingyenes videó elemző szoftver funkció GV-FOCUS CHANGE ALARM, fókusz elállítás észlelése: A kamera fókuszának elállítására figyelmeztető ingyenes videó elemző szoftver funkció. Felhasználási terület: Beltérben üzletekben, bevásárlóközpontokban, gyárakban, pályaudvarokon. Az optika fókuszának elállításával a biztonsági kamerák képei értékelhetetlenné válhatnak. Ennek a funkciónak a használatával elkerülhető, hogy a megfigyelőrendszer működését szándékosan, vagy véletlenül figyelmeztetés nélkül befolyásolják. A szoftver azonnal riasztást küld, ha a biztonsági kamera fókuszát elállítják. 14

15 5.8. GV-CAMERA SHIFT ALARM, kamera elmozdítás észlelése: A kamera elmozdítására figyelmeztető ingyenes videó elemző szoftver funkció. Felhasználási terület: Beltérben üzletekben, bevásárlóközpontokban, gyárakban, várótermekben, közintézményekben, ahol a kamera kültéri kameraházba való szerelése nem megoldható és egy illetéktelen személy szabotálhatja a kamera működését. A biztonsági kamerák elmozdításával a megfigyelni kívánt terület képrögzítés nélkül marad. Ennek a funkciónak a használatával elkerülhető, hogy a megfigyelőrendszer működését szándékosan, vagy véletlenül figyelmeztetés nélkül károsan befolyásolják. A szoftver azonnal riasztást küld, ha a biztonsági kamerát elmozdítják, látóterét megváltoztatják GV-TAMPERING ALARM, kamera szabotázs észlelése: A kamera működésének szabotálására (letakarására, leszakítására, lefújására) figyelmeztető ingyenes videó elemző szoftver funkció. Felhasználási terület: Beltérben üzletekben, bevásárlóközpontokban, gyárakban, várótermekben, közintézményekben, ahol a kamera kültéri kameraházba való szerelése nem megoldható és egy illetéktelen személy szabotálhatja a kamera működését. A biztonsági kamerák letakarásával, leszakításával, optikájának lefújásával a megfigyelni kívánt terület képrögzítés nélkül marad. Ennek a funkciónak a használatával elkerülhető, hogy a megfigyelőrendszer működését szándékosan, vagy véletlenül figyelmeztetés nélkül károsan befolyásolják. A szoftver azonnal riasztást küld, ha a biztonsági kamerát letakarják, leszakítják, lefújják GV-VISUAL AUTOMATION, vizuális automatizálás: Kimenetre kötött villamos eszköz aktiválására alkalmazható ingyenes videó elemző funkció. Mikor rákattintunk a monitoron egy elektromos eszköz ikonjára, akkor annak egyszerűen meg tudjuk változtatni az állapotát. Felhasználási terület: Interneten keresztül, a képernyőn rákattintva egy ikonra fel/lekapcsolhatjuk például a világítást, reflektort, kinyithatunk egy kaput, be/lekapcsolhatjuk a fűtést, légkondicionálót.. 15

16 6. OPCIÓS VIDEÓ ELEMZŐ SZOFTVEREK 1. GV-SMART BOX, látogató elemző modul. 2. GV-WEB REPORT, adat összesítő szoftver. 3. GV-ADVENCED VIDEO ANALYSIS, videó elemző szoftvercsomag: - GV-PANORAMA VIEW, panoráma nézet. - GV-VIDEO STABILIZATION, képstabilizálás. - GV-CROWD DETECTION, ember tömeg észlelés. - GV-ADVENCED VISUAL QUALITY ENHANCER, szoftveres képminőség javítás. - ADVANCED SCENE CHANGE DETECTION, továbbfejlesztett képtartalom változás észlelés GV-SMART BOX, látogató elemző modul: Az ingyenes GV-PEOPLE COUNTING áthaladó objektumok számlálásának funkcióján túl, az emberek demográfiai adatainak felismerésre és gyűjtésére kifejlesztett opciós videó elemző modul. (Gyűjtött demográfiai adatok: arcok, emberek nem és kor szerint.) A GV-SMART BOX ideálisan alkalmazható beltéri környezetben, üzletekben, irodákban. A GV-SMART BOX nyilvántartja a látogatók számát, illetve felismeri az arcokat a látogatók nemét és közelítőleg az életkorát. Alkalmazásával a döntéshozók pontosabb képet kaphatnak a csúcsforgalom alakulásáról, a vásárlók demográfiai adatiról, így pontosabb információk állnak a rendelkezésükre a stratégia döntések meghozatalához. Számítógépen a világ bármely pontjáról IE (Internet Explorer) web böngészővel elérhetőek az előképek, a számlálási adatok. A GV-SMART BOX funkciói további GV alkalmazásokkal bővíthető, például GV-WEB REPORT (opciós videó elemző szoftver, mely számlálási adatokat gyűjt maximum 200db modulból egy adatbázisba). Funkciók: - Látogatók számának számlálása. - Arcok, nem és kor felismerése, számlálása, elemzése. - Maszkkal elfedett arc észlelésekor riasztás indítása. - Digitális vízjel az adatok hitelességének igazolásához. - UMTS Mobil kliens támogatás. - Videó tömörítés: JPEG. - Video felbontás: CIF. - Frame Rate: 5fps. - Könnyen hozzáférhető webes szoftver felületen elő kameraképek, adatbázis lekérdezés és beállítások testre szabása. Integrálható rendszerek: 1. GV-WEB REPORT: Alkalmazásával web böngészőn keresztül nyomon követhető az áthaladó személyek számának, demográfiai adatainak (nem, kor) alakulása és az ezekből az adatokból készített statisztikák. grafikonok. A GV-WEB REPORT maximum 200db GV-NVR rögzítő szoftver, GV PC alapú DVR kártya, GV-SMART BOKSZ modul számlálási adatait képes feldolgozni. 2. GV-SYSTEM (Multicam System, GV-NVR System, GV-Hybrid DVR System): A számlálási eredmények ráhelyezhetőek az élő képekre. 3. GV-COMPACT DVR: A számlálási eredmények ráhelyezhetőek az élő képekre. 16

17 6.2. GV-WEB REPORT, adat összesítő szoftver Az áthaladó forgalom alakulásáról számlálási adatokat gyűjtő és ezekből az adatokból statisztikákat, grafikonokat készítő opciós videó elemző szoftver. Maximum 200db GV-NVR rögzítő szoftver, GV PC alapú DVR kártya, GV-SMART BOX számlálási adatait képes feldolgozni. Egy, vagy több GV-NVR rögzítő szoftverhez és GV PC alapú DVR kártyához integrálva adatokat gyűjt, és statisztikai kimutatásokat készít az áthaladó forgalom számának alakulásáról. Forgalom számának alakulásának adatai: adott területen áthaladó (be- és kimenő) személyek, vagy tárgyak száma. Egy, vagy több GV-SMART BOX, látogató elemző modulhoz integrálva adatokat gyűjt, és statisztikai kimutatásokat készít az áthaladó személyek forgalom számának alakulásáról és demográfiai adatairól. Forgalom számának alakulásának adata: adott területen áthaladó (be- és kimenő) személyek száma. Gyűjtött demográfiai adatok: arcok, emberek nem és kor szerint. Funkciók: - Maximum 200db GV-NVR rögzítő szoftver, GV PC alapú DVR kártya, GV-SMART BOX számlálási adatait képes feldolgozni. - Webes felületen elérhetőek a valós idejű számlálási adatok, statisztikák. - Napi/heti/havi kimutatásokat tud készíteni illetve exportálni XLS, PDF, CVS formátumokba GV-ADVENCED VIDEO ANALYSIS, videó elemző szoftvercsomag Elemei: - GV-PANORAMA VIEW, panoráma nézet. - GV-VIDEO STABILIZATION, képstabilizálás. - GV-CROWD DETECTION, ember tömeg észlelés. - GV-ADVENCED VISUAL QUALITY ENHANCER, szoftveres képminőség javítás. - ADVANCED SCENE CHANGE DETECTION, továbbfejlesztett képtartalom változás észlelés. Panoráma nézet Képstabilizálás Ember tömeg észlelés 17

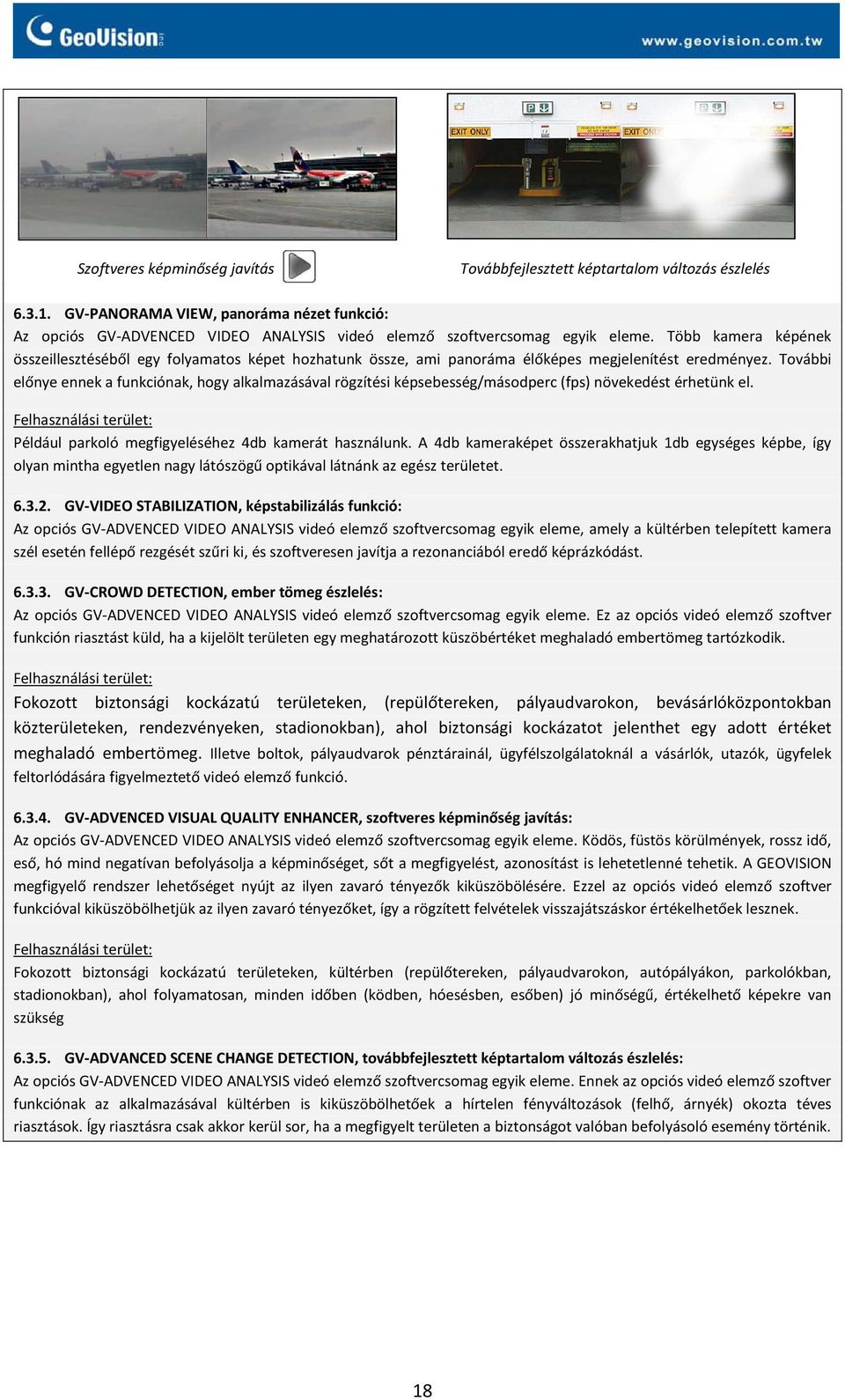

18 Szoftveres képminőség javítás Továbbfejlesztett képtartalom változás észlelés GV-PANORAMA VIEW, panoráma nézet funkció: Az opciós GV-ADVENCED VIDEO ANALYSIS videó elemző szoftvercsomag egyik eleme. Több kamera képének összeillesztéséből egy folyamatos képet hozhatunk össze, ami panoráma élőképes megjelenítést eredményez. További előnye ennek a funkciónak, hogy alkalmazásával rögzítési képsebesség/másodperc (fps) növekedést érhetünk el. Felhasználási terület: Például parkoló megfigyeléséhez 4db kamerát használunk. A 4db kameraképet összerakhatjuk 1db egységes képbe, így olyan mintha egyetlen nagy látószögű optikával látnánk az egész területet GV-VIDEO STABILIZATION, képstabilizálás funkció: Az opciós GV-ADVENCED VIDEO ANALYSIS videó elemző szoftvercsomag egyik eleme, amely a kültérben telepített kamera szél esetén fellépő rezgését szűri ki, és szoftveresen javítja a rezonanciából eredő képrázkódást GV-CROWD DETECTION, ember tömeg észlelés: Az opciós GV-ADVENCED VIDEO ANALYSIS videó elemző szoftvercsomag egyik eleme. Ez az opciós videó elemző szoftver funkción riasztást küld, ha a kijelölt területen egy meghatározott küszöbértéket meghaladó embertömeg tartózkodik. Felhasználási terület: Fokozott biztonsági kockázatú területeken, (repülőtereken, pályaudvarokon, bevásárlóközpontokban közterületeken, rendezvényeken, stadionokban), ahol biztonsági kockázatot jelenthet egy adott értéket meghaladó embertömeg. Illetve boltok, pályaudvarok pénztárainál, ügyfélszolgálatoknál a vásárlók, utazók, ügyfelek feltorlódására figyelmeztető videó elemző funkció GV-ADVENCED VISUAL QUALITY ENHANCER, szoftveres képminőség javítás: Az opciós GV-ADVENCED VIDEO ANALYSIS videó elemző szoftvercsomag egyik eleme. Ködös, füstös körülmények, rossz idő, eső, hó mind negatívan befolyásolja a képminőséget, sőt a megfigyelést, azonosítást is lehetetlenné tehetik. A GEOVISION megfigyelő rendszer lehetőséget nyújt az ilyen zavaró tényezők kiküszöbölésére. Ezzel az opciós videó elemző szoftver funkcióval kiküszöbölhetjük az ilyen zavaró tényezőket, így a rögzített felvételek visszajátszáskor értékelhetőek lesznek. Felhasználási terület: Fokozott biztonsági kockázatú területeken, kültérben (repülőtereken, pályaudvarokon, autópályákon, parkolókban, stadionokban), ahol folyamatosan, minden időben (ködben, hóesésben, esőben) jó minőségű, értékelhető képekre van szükség GV-ADVANCED SCENE CHANGE DETECTION, továbbfejlesztett képtartalom változás észlelés: Az opciós GV-ADVENCED VIDEO ANALYSIS videó elemző szoftvercsomag egyik eleme. Ennek az opciós videó elemző szoftver funkciónak az alkalmazásával kültérben is kiküszöbölhetőek a hírtelen fényváltozások (felhő, árnyék) okozta téves riasztások. Így riasztásra csak akkor kerül sor, ha a megfigyelt területen a biztonságot valóban befolyásoló esemény történik. 18

19 7. CMS VIDEÓ TÁVFELÜGYELETI SZOFTVEREK A GV-CMS több GEOVISION rendszer és funkció átfogó felügyeletére alkalmas: - Képrögzítő rendszerek videó távfelügyelete - Érzékelők jeleinek fogadása, kezelése (mozgásérzékelők, tűzjelzők). - GPS alapú jármű, flottakövetés és videó távfelügyelet. - Beléptető rendszer. - POS/ATM rendszerek. - Parkoló rendszer. A GV-CMS központi megfigyelő állomás modulok: A GV-CMS központi megfigyelő állomás független moduljai különböző célfunkciókkal rendelkeznek, külön-külön és egymást kiegészítve is alkalmazhatóak. A modulok segítségével kialakíthatunk egy olyan videó távfelügyeleti rendszert, amely speciális és komplex biztonságtechnikai igények megoldására egyaránt alkalmas. 1. GV-CENTER V2: Ingyenes. Video távfelügyeleti szoftver riasztási élőképek fogadására és biztonsági mentés készítésére. Maximum 5db GEOVISION rendszert kezel, és maximum 80 csatornáról fogad képeket. 2. GV-CENTER V2 PRO: Opcióban. Video távfelügyeleti szoftver riasztási élőképek fogadására és biztonsági mentés készítésére. Maximum 500db GEOVISION rendszert kezel, és maximum 800 csatornáról fogad képeket. 3. GV-CONTROL CENTER: Opcióban. Több GEOVISION rendszer és I/O eszköz távoli elérését, menedzselését teszi lehetővé egy központi számítógépen. 256 (64x4) kamera képét képes kezelni különböző szerverekről. 4. GV-VIDEO GATEWAY, videó jelfolyamot továbbító szerver: Opcióban. Nagyméretű videó megfigyelő rendszerek telepítéséhez ajánlott. Videó átjáró az IP kamerák és a fogadó eszközök (GV-SYTEM, GV-GIS, GV-CONTOL CENTER, GV-VIEWING SOFTWARE: (Multi View, Multicast) között. 19

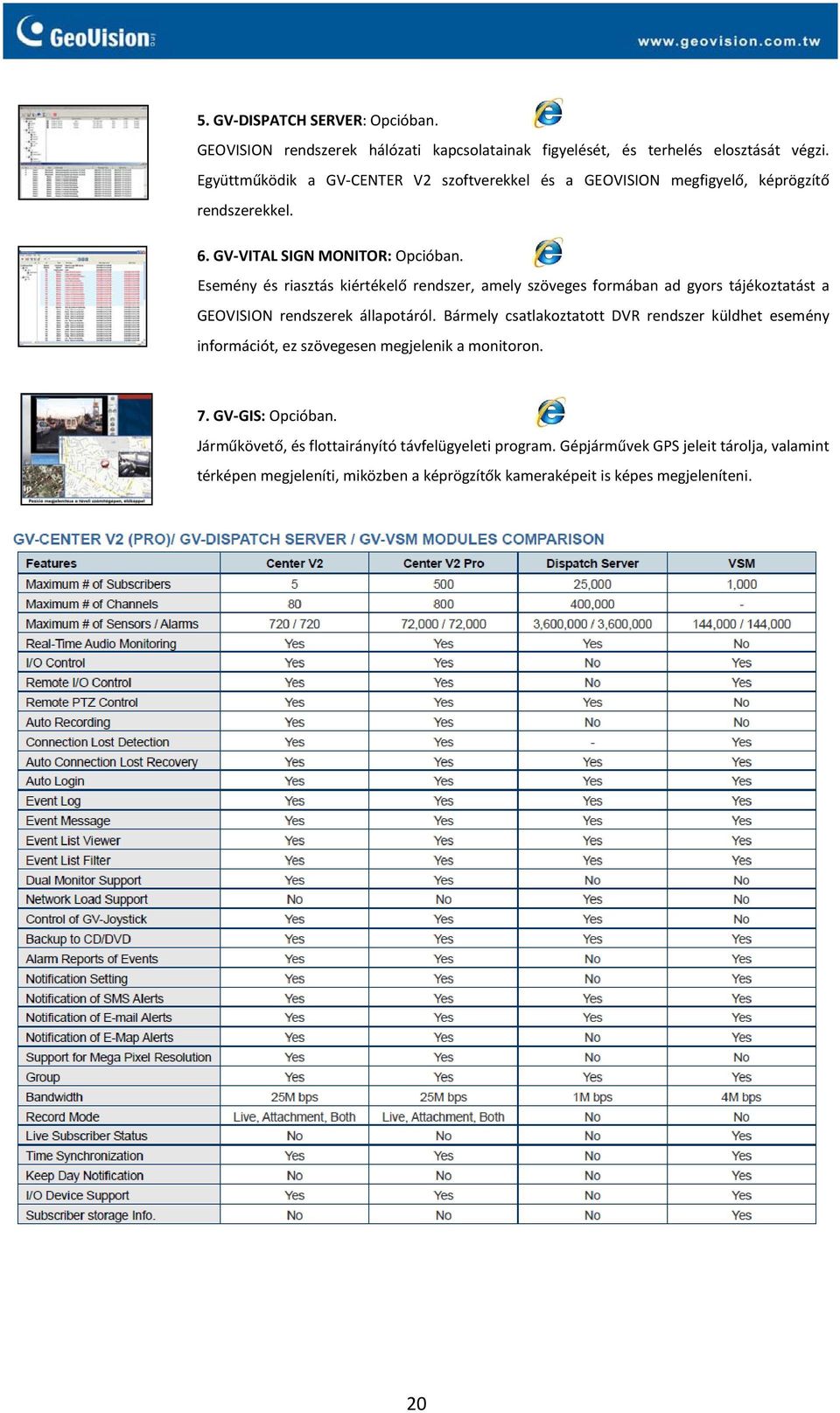

20 5. GV-DISPATCH SERVER: Opcióban. GEOVISION rendszerek hálózati kapcsolatainak figyelését, és terhelés elosztását végzi. Együttműködik a GV-CENTER V2 szoftverekkel és a GEOVISION megfigyelő, képrögzítő rendszerekkel. 6. GV-VITAL SIGN MONITOR: Opcióban. Esemény és riasztás kiértékelő rendszer, amely szöveges formában ad gyors tájékoztatást a GEOVISION rendszerek állapotáról. Bármely csatlakoztatott DVR rendszer küldhet esemény információt, ez szövegesen megjelenik a monitoron. 7. GV-GIS: Opcióban. Járműkövető, és flottairányító távfelügyeleti program. Gépjárművek GPS jeleit tárolja, valamint térképen megjeleníti, miközben a képrögzítők kameraképeit is képes megjeleníteni. 20

21 7.1. GV-CENTER V2, videó távfelügyeleti modul: Ingyenes tartozék Maximum 5db GEOVISION rendszert kezel, és maximum 80 csatornáról fogad képeket. Ingyenes szoftver. Video távfelügyeleti szoftver riasztási élőképek fogadására és biztonsági mentés készítésére. Egy felületen kezelhető több GEOVISION rendszer. A kezelő élő képeket figyelhet és ezzel egy időben folyamatos állapot és riasztás visszajelzéseket kaphat GV-CENTER V2 PRO, videó távfelügyeleti modul: Opcióban Maximum 500db GEOVISION rendszert kezel, és maximum 800 csatornáról fogad képeket. Video távfelügyeleti szoftver riasztási élőképek fogadására és biztonsági mentés készítésére. Egy felületen kezelhető több GEOVISION rendszer. A kezelő élő képeket figyelhet és ezzel egy időben folyamatos állapot és riasztás visszajelzéseket kaphat. A GV CENTER V2 és GV-CENTER V2 PRO közös funkciói: - Fogadja a videókat és az üzeneteket, felvételeket, esemény listát generál, értesítéseket küld a riasztási beállításoknak megfelelően a fennálló eseményekről, valamint szöveges módon is rögzíti az eseményeket. - Riasztási eseménykor élőképet mutat az adott kameráról, vagy egyszerre akár többről is. Riasztási esemény pl.: videojelvesztés, mozgásérzékelés, riasztási bemenetre adott jelzés, behatolás, tűz, rendszer leállás. 21

22 - Az esemény hatására relé kimenetet vezérelhetünk, sms-t vagy -t küldhetünk több címre is. Az események naplózásra kerülnek, amik később visszakereshetőek. - 4, 8, 9, 16-os képosztás választható. Kisebb biztonsági megfigyelő hálózatok telepítéséhez ajánlott a GV-CENTER V2 távfelügyeleti szoftver modul, amely egy ingyenes, díjmentes verzió. Nagyobb rendszerek kezeléséhez az opciós GV-CENTERV2 PRO, videó távfelügyeleti modulra van szükség GV-CONTROL CENTER videó távfelügyeleti modul: Opcióban Egy központi számítógépen több GEOVISION rendszer és I/O eszköz távoli elérése és menedzselése válik lehetővé. Használatával a kliens DVR-eken távolról elvégezhető beállítások megkönnyítik a rendszer karbantartását anélkül, hogy a rendszer üzemetetője a helyszínen tartózkodna. A GV-CONTROL CENTER modul 256db (4x64) kamera képét képes kezelni különböző szerverekről. Funkciók: - Távoli DVR konfigurálás: Ha felcsatlakozott, akkor megszűnik a vezérelhetőség a helyi rendszerből, s csak akkor kapja vissza az irányítást, ha befejezte a távoli elérést. Felhasználók hozzáadása törlése, rögzített videók visszajátszása, kimentése adathordozóra. - Távoli asztal elérés: Segítségével ugyan azt az ablakot láthatja távolról, mintha a DVR előtt lenne. Minden opció elérhető és változtatható. - Távoli Mátrix nézet: Segítségével egy képernyőn akár 64 kamera képét is nyomon tudjuk követni. 4 ilyen ablakot tud kezelni, agy akár 256 kamerát is figyelhetünk. - Távoli "Log" nézet: Segítségével az összes csatlakoztatott GEOVISION rendszer felvételeit megnézhetjük. - Akár 256 élőkép egyidejű megjelenítése 4 monitoron. - Riasztási videók megjelenítése TV kimeneten vagy video falon. - Távoli PTZ vezérlés, kétirányú audio kapcsolat. - I/O központi panel: Segítségével minden I/O berendezés vezérelhető. 22

23 7.4. GV-VIDEO GATEWAY, videó jelfolyamot továbbító szerver: Opcióban Nagyméretű videó megfigyelő rendszerek telepítéséhez ajánlott. Videó átjáró az IP kamerák és a fogadó eszközök (GV- SYTEM, GV-GIS, GV-CONTOL CENTER, GV-VIEWING SOFTWARE: Multi View, Multicast) között. Funkciók: - IP videó eszközök csatlakozási száma: max. 128db kamera (GV-IP kamerák, Egyéb-IP kamerák), GV-COMPACT DVR, GV- WEBSZERVER) - Távoli kliens kapcsolatok száma: max. 300db kamera (GV-GIS, GV-CONTROL CENTER, GV-SYTEM, GV-VIEWING SOFTWARE: Multi View, Multicast). - Elő nézet funkció: csak egy videó kép. Rögzítési funkció: nincs. értesítés: van. SMS értesítés: nincs. GPS támogatás: van (első 32 IP kameránál). Mobil telefon támogatása: nincs. Felhasználók száma: 1 db rendszergazda, 1000db felhasználó. Egy vagy többcsatornás élőkép az IE böngészőn keresztül. - Webes felület az élő képek (16 kamera) megtekintéséhez. Multicast streaming, azaz audió és videó adatok egyidejű csoportos továbbításához, az eseménynapló lekérdezéséhez, és az I/O eszközök irányításához, ellenőrzéséhez. - Kétirányú audio kommunikáció, csak General Host, azaz TCP/IP-hálózatban működő, kiszolgáló számítógépen. - Sávszélesség folyamatos ellenőrzése, vizsgálata (de nem vezérlése, irányítása). GV-VIDEO GATEWAY használatával az IP videó megfigyelő, képrögzítő eszközök CPU terhelése jelentősen csökkenthető, illetve az fps (képrögzítési sebesség) növelése érthető el, mivel a sávszélesség igény csökken. - Megoldás a GV-Video Server, és GV-Compact DVR, nyilvános IP cím problémákra. Néhány területen, vagy országban a GV- Video Server, vagy GV-Compact DVR, 3G-s vezeték nélküli csatlakoztatásához (GPRS/UMTS) szükséges nyilvános IP cím beszerzése problémát jelenthet az internet szolgáltatótól. GV-Video Gateway passzív kapcsolódási módja a nyilvános IP cím problémák megoldására is alkalmas, úgy hogy a GV-Video Server, vagy a GV-Compact DVR távoli betekintésekor az ügyfél a GV-VIDEO GATEWAY-re csatlakozik, a GV-VIDEO GATEWAY az érkező csatlakozási kéréseket elfogadja, majd továbbítja a videó jelfolyamokat az ügyfeleknek. 23

24 7.5. GV-DISPATCH SERVER videó távfelügyeleti modul: Opcióban Rendszerek hálózati kapcsolatainak figyelését, és terhelés elosztását végzi. Funkciók: - Együttműködik a GV-CENTER V2 szoftverekkel és a GEOVISION megfigyelő, képrögzítő rendszerekkel. - A GV-Dispatch Server csatlakozhat GV-DVR rendszerhez és 50 GV-Center V2 Pro szerverhez és eloszthatja a terhelést az online és offline működő GV-Center V2 szerverek között. - Ha az egyik GV-CENTER V2 PRO internet elérése megszakad, akkor az oda irányított videókat másik tartalék szerverre irányítja. - A modul segítségével megelőzhető a hálózat túltelítődése. - Figyelhetők a valós idejű események üzenetei, eseménynaplói GV-VITAL SIGN MONITOR videó távfelügyeleti modul: Opcióban Esemény és riasztás kiértékelő rendszer, amely szöveges formában ad gyors tájékoztatást a GEOVISION rendszerek állapotáról. Szöveges riasztási üzeneteket fogad akár 1000db kliens DVR-jének eseményeiről. Bármely csatlakoztatott DVR rendszer küldhet esemény információt, ez szövegesen megjelenik a monitoron, így a felügyelő személyzet azonnal a megfelelő módon tud reagálni az eseményekre. Funkciók: - Akár 1000 rendszer adatait tudja kezelni egy időben. - Figyelemmel kísérhető a DVR-ek online állapota és tárhely információi. - Rendszerek életjeleinek figyelésére, több szerver egyidejű eseménykezelésére. - küldhető a beállított személyeknek, megadható a címzettnek, hogy milyen feladatot kell végrehajtani. 24

25 7.7. GV-GIS járműkövető, és flottairányító távfelügyeleti szoftver: Opcióban Elemei: 1. GV-GIS távfelügyeleti szoftver 2. GV-COMPACT LX4C2V, mobil DVR + GV-GPS modul, vagy GV-WEB SZERVER + GV-GPS modul, GV-GIS távfelügyeleti szoftver: Gépjárművek GPS jeleit tárolja, valamint térképen megjeleníti, miközben a képrögzítők kameraképeit is képes megjeleníteni. A GV-GIS CMS funkciók: - Valós idejű GPS koordináták járművekről. - Valós idejű videó képek a járművekről. - Tervezett útvonaltól való eltérésre figyelése. - Alapjárati fordulatszám, sebesség kimutatása, tárolása. - GIS webes felület a távoli felügyelethez és követéshez. Opcionálisan: Google Maps, vagy Microsoft Virtual Earth térképen való megjelenítés. - Opciós eszközök: GV-VSxx webszerver. GV-COMPACT LX4C2V mobil DVR, GV-IP kamerák, GV-PC alapú DVR kártyák, GV- NVR IP rögzítő szoftverek, GV-I/O-Box. 25

26 GV-COMPACT LX4C2V, mobil DVR + GV-GPS modul LAN, MPEG4, VGA, SPOT, PTZ, Mobil kliens, USB, 4 hang rögzítése, SATA HDD, mobil rack, anti-vibráció, 100/100/100, (D1/HD1/CIF). Opcióban: flottakövető szoftver, GPS nyomkövetés. A GPS jármű nyomkövetés jól működő, mindennapi rutinná vált a 21. század elejére. A jármű útjának vizuális megfigyelése azonban megoldatlan maradt, egészen mostanáig. A Geovision által kidolgozott technológia lehetőséget biztosít arra, hogy az eszközt járműbe beépítve, négy kamera és mikrofon folyamatosan rögzítsen és az távolról is elérhető legyen. Funkciók: - Univerzális kialakításának köszönhetően bármilyen járműbe beszerelhető. - Mobil Internet segítségével élő képet kapunk a járműben és a körülötte történő eseményekről. A jármű helyzete minden pillanatban pontosan meghatározható és megjeleníthető térképen, az eszköz webes felületén. A GoogleMaps szolgáltatással élőben látható a monitoron a távoli jármű kameraképei, és térképen a pontos földrajzi helyzete. - GV-CMS sorozathoz csatlakozva a rendszer lehetőséget ad tökéletes távoli központi megfigyelésre és vezérlésre, számos egyéb irányítási lehetőséggel együtt. A CENTER V2 PRO szoftver (opciós) segítségével a jármű kameraképei menthetőek, tárolhatóak, feldolgozhatóak egy központi megfigyelőállomáson. Riasztási eseménykor élőképet mutat az adott kameráról, vagy egyszerre akár többről is. Az események naplózásra kerülnek, amik később visszakereshetőek. - Segélyhívás gombnyomásra (rendőrség, tűzoltóság, mentők, stb.). Segítségével az autóriasztó is beköthető távfelügyeleti központba. - A felvett események akár több hónapig is tárolhatók. 26

27 8. OPCIÓS GEOVISION RENDSZEREK 1. GEOVISION IP TERMÉKEK. 2. GEOVISION BELÉPTETŐ RENDSZER. 3. GEOVISION POS/ATM RENDSZER. 4. GEOVSION LPR/ANPR PARKOLÁSI, RENDSZÁM AZONOSÍTÓ RENDSZER GEOVISION IP TERMÉKEK A GEOVISION IP KAMERÁK A GEOVISION 1.3 MegaPixeles IP kameráinak az előnyei: - 3x nagyobb képelbontás, 3x nagyobb megfigyelt terület: A nagyobb felbontás előnye, hogy a széles látószögű objektívvel megfigyelt terület bármely pontját utólag is ki lehet nagyítani a jobb kiértékelhetőség, azonosíthatóság érdekében. A jobb minőségű analóg kamerához és képrögzítőhöz képest is háromszor nagyobb képfelbontást nyújt, vagy háromszor nagyobb terület figyelhető meg az analóg kamerával azonos képminőségben. - A mozgó tárgy szélénél pixelmentes a kép: A gyorsan mozgó tárgyaknak se pixelesedik a széle, lehetővé teszi kritikus területek még nagyobb részletességű megfigyelését. - Folyamatos és duál videó folyam: H.264 tömörítés, és PoE lehetővé teszi a felhasználóknak, hogy a képeket és videókat megnövelt hatékonysággal tekintsenek meg, mialatt a felhasznált sávszélesség is kisebb lesz. A duál streamet kihasználva megoldható a kis felbontású, de folyamatos adatküldés távoli betekintéshez, míg a helyszínen nagy felbontással és sebességgel történik a rögzítés. 27

28 A GEOVISION IP kamerák típusai: GV-MFD110, beltéri dóm GV-BX110D/VF, D/N box GV-BX110D/VF, D/N box 1.3 MegaPixel, H.264, fix optika 1.3 MegaPixel, H.264, fix optika 1.3 MegaPixel, H.264, varifokális GV-BL110D/VF, D/N IR LED-es GV-SD010-xxX, beltéri speed dóm GV-SD010-SxxX, kültéri speed dóm 1.3 MegaPixel, H.264, varifokális 540TVL, H.264, zoom (3 típus) 540TVL, H.264, zoom (3 típus) 18x, vagy 23x, vagy 36x 18x, vagy 23x, vagy 36x GEOVISION IP NVR RÖGZÍTŐ SZOFTVEREK A GEOVISION PC alapú DVR kártyákhoz az analóg kamerákon felül további max. 8db GEOVISION IP kamera is csatlakoztatható. A GV IP NVR rögzítő szoftverekhez telepíthető IP kamerák: A GEOVISION IP kamerák a GV-NVR (GV) rögzítő szoftverekkel kompatibilisek. Egyéb nem GEOVISION IP kamerák a GV-NVR rögzítő szoftverekkel kompatibilisek. (Támogatott IP kamera típusok linkje) Hálózaton keresztül a GV-NVR szoftverek és a GV PC alapú DVR kártyák a GV-CMS távfelügyeleti szoftverek segítségével egy rendszerbe illeszthetőek. GV-NVR szoftverek és GV PC alapú DVR kártyák megegyeznek: - a szoftver funkcióikban, - az ingyenes és opciós videó elemző szoftvereikben, - CMS távfelügyeleti szoftvereikben. - az illeszthető opciós GEOVISION rendszereikben,. 28

29 8.2. GEOVISION BELÉPTETŐ RENDSZER A GEOVISION beléptető rendszer GEOVISION megfigyelő rendszerrel kombinálva nem csak a kártya azonosítása alapján engedélyezi a belépést területre, hanem a belépőről felvétel is készít. Ezáltal az ellopott, elvesztett vagy kölcsön adott kártyák esetei elkerülhetők, mert a belépő személy egyértelműen azonosítható. A GEOVISION beléptető rendszer maximum 255 ajtót vezérelhet, akár felhasználó részére. A GEOVISON beléptető rendszer teljes körű rendszerkezeléssel vállalati szintű megoldást kíván nyújtani, egy, vagy több helyszínre. Ezen kívül engedélyezi a GEOVISION megfigyelő rendszerek integrálását egy széleskörű biztonsági megoldás létrehozása érdekében. Így rendkívül hatékonyan használható parkolóknál, lifteknél és bejáratoknál is. A GEOVISION beléptető rendszer elmei: 1. GV-ASxxx vezérlők, 2. GV-READER olvasók, és GV-AS proximity kártyák. 3. GV-ASS szerver GV-AS400-4E vezérlő Nem csak ajtók beléptető rendszeréhez alkalmazható, hanem parkoló kapukhoz, liftekhez is. Max. 4 ajtó vezérléséhez. Max. 8db Wiegand kártya olvasó (26-64bit), max. 8db GV-READER és GV GEOFINGER olvasó RS485 kapcsolaton keresztül, Beépített 16 digitális bemenet és 16 relés kimenet. Az I/O kapacitás növelhető 64db digitális bemenetre és 64db relé kimenetre a GV-IO BOX alkalmazásával. Funkciók: - Felhasználói kártyák száma: max db. - Eseménytár: max db esemény és napló adat. - Hálózati kommunikáció: TCP/IP. - Kimenetek: 8db relé kimenet, 8db photo relé kimenet. - CPU: 8 bites RISC mikroprocesszor. - Olvasó port 1: 8db Wiegand interface és - Olvasó port 2: 1db RS485 csak GV-READER-hez, vagy GV-GEOFINGER olvasókhoz (max. 8db GV READER). - Bementek: 16db bemenet, száraz érintkező (feszültségmentes), NO/NC. - Opcióban: GV-ASKEYPAD, GV-IO BOX GV-READER olvasók, és GV-Proximity kártyák GV-AS ID125KHZ TAG, kulcstartós proximity kártya GV-AS ID125KHZ CARD, proximity kártya GV-READER 1251, proximity kártya olvasó GV-GF1902, proximity kártya és ujjlenyomat olvasó 29

30 GV-ASSERVER szerver A GV-ASS szerver egy olyan szoftver, amely integrálja a digitális videó megfigyelést, a web alapú eszközkezelést és a központi videó távfelügyeleti állomás jelentését. A szoftveren keresztül a videó felvételek idő, riasztás, vagy esemény alapján visszakereshetőek. Funkciók: - Nagy teljesítményű hálózati hozzáférés ellenőrző rendszer. - Rugalmas felépítés, maximum 255 csomópont. - Valós idejű jelentés en, SMS-en keresztül. - Széleskörű felhasználói kártyairányítási rendszer. - Visszafelé haladás elleni védelem két olvasó alkalmazásával. - Élő videó, betáplált hozzáférési információkkal. - Jelentés exportálása xls-be, vagy szöveg formátumokban. - Teljes integráció a GeoVision DVR szériákkal konfigurálható időzóna és ütemezés. - Ünnepek/szabadság tervezése 14 hónapra. - Felhasználónként több kártya. - 10,000 irányítható felhasználói csoport. - Videó visszajátszás távirányítással. - Felhasználó által meghatározott tervrajz, kétmonitoros kijelző támogatás. - Teljesen integrált Web szerver a rendszer részére, riasztási esemény és hozzáférési bejegyzések összefoglalása. GV AS szerver alkalmazása egy kiskereskedelmi áruházlánc esetében: 30

31 8.3. GEOVSION POS/ATM RENDSZER A GV POS/ATM modul és a GEOVISION megfigyelő, képrögzítő rendszerek összekötésével hatékonyabban védhető a tulajdonosok üzleti érdekei. Csökkenthető a készlet és kasszahiány, könnyebben felderíthetőek a gyanús események, az alkalmazottak szándékos, vagy vétlen károkozásai. A GEOVISION rendszerek rugalmasságának köszönhetően számos gép és berendezés integrálható a rendszerbe, amelyek segítségével a tulajdonosok cégük működéséről további hasznos információkhoz juthatnak A GV-POS/ATM rendszer elemei 1. GV-POS szoftver 2. GV-POS modul 1. GV-POS szoftver: GV-POS TEXT SENDER, szoftver licens: 1, 2, 4, 8, 12, vagy 16db pénztárgéphez. 2. GV-POS modul: A modul lehetővé teszi pénztárgép terminálok (POS) és a GEOVISION megfigyelő, képrögzítő eszközök összekötését, alkalmazásával a pénzügyi mozgásokat is bevonhatjuk a megfigyelésbe. - GV-DATA CAPTURE V3, POS modul: Pénztárgépek adatkommunikációjának fogadására soros, vagy párhuzamos porton keresztül. - GV-DATA CAPTURE V3E, POS ethernet modul. Pénztárgépek adatkommunikációjának fogadására soros, vagy párhuzamos, vagy Ethernet porton keresztül. GV-POS szoftver GV-POS modul A GV-POS modul bekötési módjai: - DB9 interfész - DB25 interfész - Extended kapcsolat - Ethernet kapcsolat A GV-POS/ATM rendszer segítségével a GEOVISION megfigyelő rendszer összeköthető max. 16db meghatározott típusú pénztárgéppel (SUPPORTED MODELS). 31

32 A GV-POS/ATM rendszer alkalmazásának az előnyei - Vitás esetekben gyorsan ellenőrizhető, visszakereshető felvételek, tranzakciók. - POS pénztárgép, ATM, vagy más eszköz által biztosított szöveges adatok az élő/rögzített videó képeken megjeleníthetőek. - A videó felvételek a tranzakció szöveges adataival együtt egy adatbázisban rögzítésre kerülnek, - Adatbázisból a videó felvételek, tranzakciós adatok visszakereshetőek. Keresés: időpont, időszak, kulcsszó, tranzakciós feltételek alapján. - Rendellenes tranzakció riasztás: ha az előre meghatározott rendellenes műveletek fordulnak elő (pl. egy bizonyos érték összeg), akkor a rendszer riasztást jelez, és figyelmeztető üzenetet küld ben, telefonon, vagy SMS-ben. - A GV-NVR és GV PC alapú DVR kártyák az ingyenes videó elemző szoftver funkcióikkal (GV-FACE DETECTION, arc észlelés és mentés, GV-MISSING OBJECT DETECTION, tárgy elmozdításának észlelése) valamint a szintén ingyenes intelligens keresés funkcióval (keresés: csak a kijelölt területen történt mozgás videó felvételeit játssza vissza a szoftver). Így az elmozdított, elvitt tárgyak, lopások gyorsan és hatékonyan visszakereshetőek, mivel elég az hiányzó tárgy, áru helyén történt mozgásokat visszanézni, az elkövető személy beazonosítását pedig az arc észlelő, mentő funkció könnyíti meg A GV-POS/ATM alkalmazás előnyei az ATM bankjegykiadó automatáknál - Bizonyíték a hatóságoknak. - Biztonságos környezet az ATM használathoz. - Keresési lehetőségek. - Rongálási károk megelőzése GV-POS/ATM alkalmazás előnyei a kereskedelemben - Csökkenő leltár / kasszahiány. - Biztonságosabb munkakörnyezet biztosítása az alkalmazottaknak. - Nagyszerű keresési felület (pl.: marketing-kutatáshoz) A GV-POS/ATM és a GV-AS beléptető, GV-LPR/ANPR rendszám felismerő rendszer együtt - Autópályáknál, benzinkutaknál, parkolókban LPR/ANPR parkolási és rendszám azonosító rendszerekkel együtt kiválóan alkalmazható. - Parkolási díjak befizetésének ellenőrzését megkönnyíti. - Hatékony keresési funkciók, amelyekkel a vitás kérdések gyorsan megoldhatóak GV-POS/ATM rendszer esettanulmányok 1. Kiskereskedelmi, nagykereskedelmi üzletek, élelmiszer üzletek pénztárai: GEOVISION megfigyelő, képrögzítő rendszerhez telepített kamerával figyelhető a futószalag, vagy azt a rész ahol a vásárlótól a pénztáros átveszi az árut blokkolásra. Erre a kameraképre a rendszer ráteszi azt a tételt, amelyet a pénztáros éppen beütött a pénztárgépbe. Kassza, vagy készlethiány esetén visszakereshető a rossz blokkolás. A pénztárgépbe beütött értékek adatbázisból visszakereshetők, a pénztárgép kameraképeivel együtt kigyűjthetők. Egy országos hálózattal rendelkező bolt egyik kiválasztott üzletében a GEOVISION DVR-POS felügyeleti rendszert vezették be, azzal a céllal, hogy: - Kiszűrjék a dolgozói visszaéléseket. - A képzetlenségből adódó hibákra fényt derítsenek. - Bolti lopások felderítésének hatékonyságát növeljék. A rendszer bevezetése után 1 hónappal: a készleteltérés 98%-al kevesebb lett, mint a rendszer bevezetése előtt. A rendszer bevezetése után 2 hónappal: 5 visszafizetéssel kapcsolatos csalást és pénzkezelési szabálytalanságot, valamint több lopási kísérletet is segítet felderíteni a GV-POS/ATM rendszer. 32
