1 Dr.Varga Péter János HÍRKÖZLÉSTECHNIKA 10.ea

2 Kamerarendszer

3 A CCTV rendszerek felhasználási köre Üzleti célra főként a lopáskárok csökkentése érdekében telepítik. Nem csupán a hagyományos bolti lopások ellen nyújt hatékony védelmet, hanem az alkalmazottak ellenőrzésére is alkalmas. Ipari és gyártási folyamatok megfigyelésekor elsősorban a berendezések működésének az ellenőrzése a fő feladat. A nem szokványos eseményeket észlelve az azonnali beavatkozás jelentős károkat előz meg. Beléptető rendszerrel kombinálva gyalogos- és gépkocsiforgalmat szabályoz. Benzinkutak, bankok, ékszerboltok biztonsági berendezéseit ma már nem tudjuk kamerarendszer nélkül elképzelni.

4 Kamerák Panelkamera Csőkamera Kompakt kamera Infra LED-es kompakt kamera Fix dome (dóm) kamera Box kamera vagy ipari kamera PTZ kamera Speed dome kamera Speciális kamerák

5 Mi is az IP kamera? A kamera és a számítógép egy dobozba integrálható A hálózati kamera önállóan elvégzi a digitalizálást, becsomagolást és a továbbítást, ráadásul - távolról konfigurálható A hálózati kamera megbízható működésű célhardver Kis helyigény Kis teljesítményfelvétel Hatékony működés

6 Az IP kamera felépítése Digitalizáló/Tömörítő processzor Flash memória Flash memory Camera functions Compression CPU Ethernet Interface DRAM Lencse Optikai szűrő CCD/CMOS szenzor Dinamikus memória 32 bites RISC processzor

7 7

8 Felbontások összevetése 10.0 MP 3648x2752 (32.7x VGA) 5.0 MP 2592x1944 (16.4x VGA) 3.1 MP 2048x1536 (10x VGA) 2.0 MP 1600x1200 (6.25x VGA) 1.3 MP 1280x1024 (4.25x VGA) D1 704x576 VGA 640x480

9 A képfelbontás jelentősége

10 A képfelbontás jelentősége

11 11

12 Kamera érzékelők CMOS CCD Fogyasztás Alacsony Magas Fényérzékenység Gyengébb Jó Integrálhatóság Komplex Nagyon komplex Ár Alacsony Magas Képminőség Jó Kiváló

13 Váltottsorú Progresszív letapogatás Váltottsorú (Interlaced) letapogatás - páros és páratlan sorok váltogatása - analóg kamerák, televízió Progreszív letapogatás Progreszív letapogatás - a letapogatás egy lépésben történik - különösen alkalmas gyorsan mozgó objektumok esetében

14 Váltottsorú Progresszív letapogatás PROGRESSZÍV VÁLTOTTSORÚ

15 Videó tömörítési eljárások Tömörítés nélkül nagy sávszélesség igény 720x485 felbontás mellett 165Mbit/s csatornánként! Megoldás: Tömörítés Különbségképző eljárások Különbségképzés nélküli eljárások

16 Power Over Ethernet IEEE802.3af szabvány Ipari szabvány Nincs szükség külön tápellátás kiépítésére Mind a beépített, mind a külső eszközzel (splitter) Mind a beépített, mind a külső eszközzel (splitter) biztosított PoE tápellátással kihasználhatók egy központi szünetmentes tápellátás előnyei.

17 Objektívek, fókuszálás Az objektívek kiválasztása majdnem annyira fontos, mint a kamera kiválasztása Megapixeles kamerák használatánál indokolt olyan lencse használata, mely kiaknázza a felbontásukban rejlő pluszt

18 Pixelsűrűség A pixelsűrűség: a pixelek száma egy adott látószögben

19 Miért is fontosak ezen ismeretek? Az ügyfél szeretné felismerni a folyosón elhaladó embereket. Ehhez elegendőnek találta a 100PPM-t. Hány kamera és milyen lencse szükséges a feladat megvalósításához? Az AMAX kamerák felbontása 1600x1200, szóval 1200 pixel áll rendelkezésünkre. Tehát 1600/100 pixel = 16m. személyfelismerés Folyosó 60 méter 15 m 7,5 m

20 Miért is fontosak ezen ismeretek? 4mm-es objektívvel 10db kamera kell a teljes folyosó felügyeletéhez személyfelismerés Folyosó 60 méter 15 m 7,5 m

21 Miért is fontosak ezen ismeretek? 8mm-es objektívvel 5db kamera kell a teljes folyosó felügyeletéhez személyfelismerés Folyosó 60 méter 15 m 7,5 m

22 Miért is fontosak ezen ismeretek? 12mm-es objektívvel 3db kamera kell a teljes folyosó felügyeletéhez személyfelismerés Folyosó 60 méter 60 méter 15 m 7,5 m

23 Miért is fontosak ezen ismeretek? 25mm-es objektívvel 2db kamera kell a teljes folyosó felügyeletéhez személyfelismerés Folyosó 60 méter 15 m 7,5 m

24 EoC (Ethernet over Coaxial)

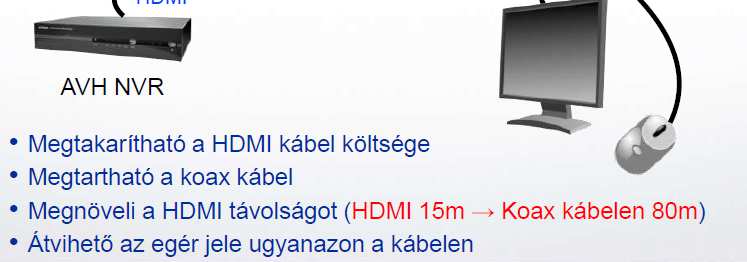

25 HDMI jeltovábbító

26 Video (web) szerver

27 Digitális képrögzítők A digitális rögzítők fejlesztésének két fő irányvonalát a számítógép alapú és az önálló asztali, vagy más néven stand-alone készülékek jelentik. Természetesen mindkét típuscsaládnak megvannak az előnyei és a hátrányai is, de az elmúlt években inkább az önálló, asztali készülékek terjedtek el.

28 NVR

29 NVR

30 NVR

31 ONVIF Nyílt Hálózati Videó Interfész Az ONVIF-interfész gyártótól függetlenül biztosítja a hálózati videotermékek közötti együttműködőképességet. A végfelhasználók, integrátorok, tanácsadók és gyártók még könnyebben használhatják ki a hálózati videó által nyújtott lehetőségeket, ami költséghatékonyabb és rugalmasabb megoldásokhoz, a piaci lehetőségek bővüléséhez és az alkalmazás technikai kockázatainak csökkenéséhez vezet.

32 CMS - Video távfelügyeleti szoftver

33 CMS 3 monitoros megjelenítés

34 CMS 3 monitoros megjelenítés

35 16 csatornás rendszer

36 Felhasználási területek Ipar Fuvarozás Benzinkutak Áruház Üzletek Forgalom Casino Bank

37 Felhasználási területek

38 38

39 Ütemezés Kiselőadások ZH

40 Forrás Intellio: IP vagy Analóg Videó Megfigyelő rendszer? Amax: IP alapú Amax videó rendszerek Avtech: IP megoldások és a Push Video alkalmazás Oktel: Kamerarendszer
