1 Termékkatalógus Hálózati videomegoldások

2 Köszöntjük az Axis hálózati videotermékeinek katalógusában Ezt a katalógust azért készítettük, hogy segítsünk Önnek eligazodni hálózati videotermékeink gazdag kínálatában. Amennyiben átfogó termékspecifikációt keres, vagy tájékoztatást szeretne kapni megoldásainkról és vásárlóink esettanulmányairól, látogasson el webhelyünkre a címen, vagy keresse fel az Axis helyi képviseletét. A hálózati videorendszerek legjobbja Az Axis a hálózati videomegoldások globális piacvezetője. A világ első hálózati kamerájának 1996-os bevezetésével elsőként tettük elérhetővé a hálózati videotechnológia előnyeit a professzionális video-megfigyelő és távfelügyeleti alkalmazásokhoz. A hálózati technológiák terén szerzett több mint két évtizedes tapasztalatunkkal, a hálózati videorendszerek legnagyobb kínálatával, valamint az összes kontinens vezető piaci szereplőivel kialakított szoros partneri együttműködés révén az Axis a hálózati videorendszerek legkedveltebb szállítója. Rugalmas, skálázható megoldások Egyszerű integrálást és skálázhatóságot biztosító nyílt technológiai szabványok használatával az Axis a hálózati videomegoldások teljes választékát kínálja, legyen szó akár megfigyelő, akár távfelügyeleti feladatokról, bármilyen alkalmazási környezetben. Csúcstechnológiájú termékpalettánkon többek között olyan hálózati kamerák szerepelnek, amelyek új szintet jelentenek a kategóriájukban, az általunk kínált videokódolók pedig lehetővé teszik a legjobb hálózati videotechnológiára való költséghatékony áttérést. Kínálatunkban megtalálható még számos videokezelő szoftvermegoldás is, valamint a tartozékok teljes választéka.

3 TARTALOM Termékpaletta 4 Hálózati kamerák 4 > Általános jellemzők és a rendszer áttekintése 4 > Hálózati kamerák típusai 5 > Fix hálózati kamerák 6-9 > Fix dóm hálózati kamerák 9-11 > PTZ hálózati kamerák > PTZ dóm hálózati kamerák 13 > Műszaki áttekintés Videokódolók 18 > Általános jellemzők és a rendszer áttekintése 18 > 1 csatornás videokódolók > 4 csatornás videokódolók > 6 csatornás videokódoló 21 > Videodekóder 21 > Rackek vállalati alkalmazásokhoz 22 > Műszaki áttekintés Videokezelés > Videokezelő szoftverek > Telepítési és kezelési eszközök 29 > Videofelvételi megoldás 29 Hardvertartozékok 30 Termékcsomagok > Termékcsomagok > Készletek (kamera + készülékház) 33 Műszaki fogalmak 34 Témakörök 34 > Video-adatfolyam (streaming) 34 > Tápellátás Etherneten keresztül (PoE) 34 > Szolgáltatási minőség (QoS) 34 > Megapixel 35 > Nagy felbontású televízió (HDTV) 35 A hálózati videomegoldás megtervezése 36 > Legfontosabb szempontok 36 > Eszközök és segédletek 37 Terméklista 38 Kapcsolatfelvételi adatok 39

4 4 HÁLÓZATI KAMERÁK HÁLÓZATI KAMERÁK Bármit, bárhonnan, bármikor szemmel tarthat Az Axis hálózati kamerái lehetővé teszik élő videoképek rögzítését és megtekintését a világ bármely pontjáról. A nyílt szabványokon alapuló készülékek önállóan működnek, és bárhol elhelyezhetők, ahol van elérhető IP-kapcsolat. A képek videokezelő szoftverrel vagy akár egy szokványos böngészővel is megtekinthetők. A nappal és éjszaka, illetve kültéren és beltérben egyaránt használható kamerákkal, valamint a vezeték nélküli, a rongálás ellen védett és a megapixeles felbontású hálózati kamerákkal az Axis teljes körű portfoliót kínál. Legyen szüksége akár egy professzionális videó megfigyelőmegoldásra személyek és helyszínek biztosításához, illetve vagyontárgyak és létesítmények távoli felügyeletéhez, az Axis minden esetben kielégíti igényeit. Általános jellemzők > Kiváló Axis képminőség > Nagy felbontású videoanyag élőben és a felvételen is. HDTV és megapixeles termékek > Közvetlen kapcsolódás vezetékes vagy vezeték nélküli IP-hálózatokhoz > Hatékony esemény- és riasztáskezelés > Beépített intelligens funkciók, pl. mozgásérzékelés, szabotázs érzékelés >, és/vagy H.264 formátumot támogató termékek > Számtalan biztonsági funkció, például többszintű jelszavas védelem, IP-címek szűrése, HTTPS-titkosítás > Hatékony kezelőeszközök a távolból történő konfiguráláshoz és állapotlekérdezéshez > Hatékony API (VAPIX ) a szoftverintegráció > IPv6 protokollt és QoS (szolgáltatási minőség) megoldást alkalmazó termékek > Többnyelvű felhasználói kezelőfelülettel rendelkező termékek Előnyök > Élő vagy felvett videoanyag távoli elérése bármikor, bárhonnan, bármely erre jogosult számítógépről > Digitális képminőség a tökéletes megtekintéshez > Éles képek a mozgó személyekről és tárgyakról, a progresszív letapogatásnak köszönhetően > Nyílt IP-szabványokon alapuló, skálázható és továbbfejleszthető rendszerek > Egyszerű integráció más rendszerekkel, például beléptető- és pénztári rendszerekkel > Hatékony, központilag végzett rendszerkezelés, csökkentett fenntartási költségek > Rugalmas, költséghatékony, akár ipari mértékű videomegfigyelési megoldások > Háttértámogatás az iparág legnagyobb videoszoftver-bázisától, az Axis Alkalmazásfejlesztési Partnereinek (ADP) köszönhetően A rendszer áttekintése Számítógép videokezelő szoftverrel Irodai számítógépek Axis hálózati kamerák IP-HÁLÓZAT Axis hálózati kamera INTERNET Távoli hozzáférés Számítógép webböngészővel

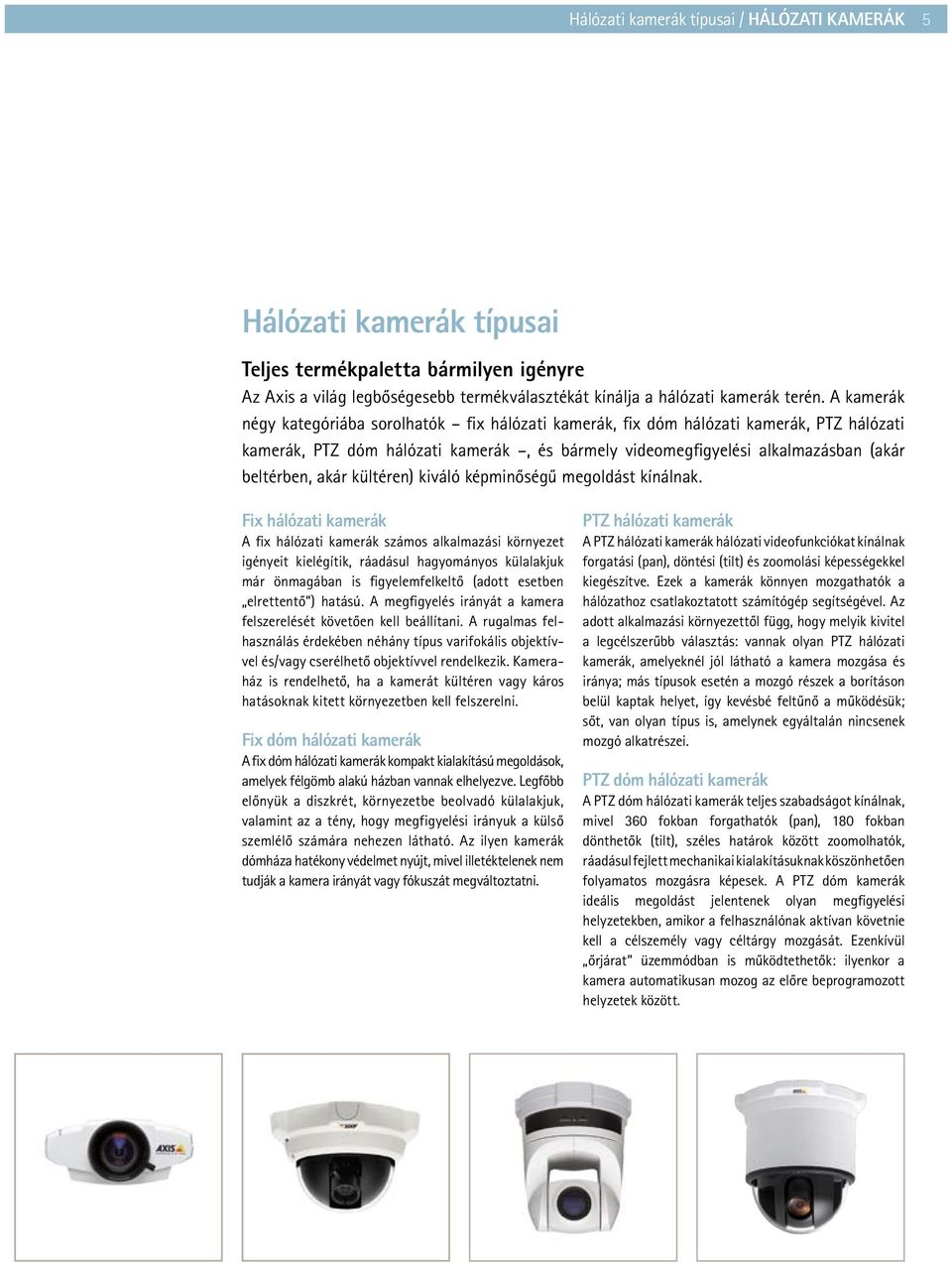

5 Hálózati kamerák típusai / HÁLÓZATI KAMERÁK 5 Hálózati kamerák típusai Teljes termékpaletta bármilyen igényre Az Axis a világ legbőségesebb termékválasztékát kínálja a hálózati kamerák terén. A kamerák négy kategóriába sorolhatók fix hálózati kamerák, fix dóm hálózati kamerák, PTZ hálózati kamerák, PTZ dóm hálózati kamerák, és bármely videomegfigyelési alkalmazásban (akár beltérben, akár kültéren) kiváló képminőségű megoldást kínálnak. Fix hálózati kamerák A fix hálózati kamerák számos alkalmazási környezet igényeit kielégítik, ráadásul hagyományos külalakjuk már önmagában is figyelemfelkeltő (adott esetben elrettentő ) hatású. A megfigyelés irányát a kamera felszerelését követően kell beállítani. A rugalmas felhasználás néhány típus varifokális objektívvel és/vagy cserélhető objektívvel rendelkezik. Kameraház is rendelhető, ha a kamerát kültéren vagy káros hatásoknak kitett környezetben kell felszerelni. Fix dóm hálózati kamerák A fix dóm hálózati kamerák kompakt kialakítású megoldások, amelyek félgömb alakú házban vannak elhelyezve. Legfőbb előnyük a diszkrét, környezetbe beolvadó külalakjuk, valamint az a tény, hogy megfigyelési irányuk a külső szemlélő számára nehezen látható. Az ilyen kamerák dómháza hatékony védelmet nyújt, mivel illetéktelenek nem tudják a kamera irányát vagy fókuszát megváltoztatni. PTZ hálózati kamerák A PTZ hálózati kamerák hálózati videofunkciókat kínálnak forgatási (pan), döntési (tilt) és zoomolási képességekkel kiegészítve. Ezek a kamerák könnyen mozgathatók a hálózathoz csatlakoztatott számítógép segítségével. Az adott alkalmazási környezettől függ, hogy melyik kivitel a legcélszerűbb választás: vannak olyan PTZ hálózati kamerák, amelyeknél jól látható a kamera mozgása és iránya; más típusok esetén a mozgó részek a borításon belül kaptak helyet, így kevésbé feltűnő a működésük; sőt, van olyan típus is, amelynek egyáltalán nincsenek mozgó alkatrészei. PTZ dóm hálózati kamerák A PTZ dóm hálózati kamerák teljes szabadságot kínálnak, mivel 360 fokban forgathatók (pan), 180 fokban dönthetők (tilt), széles határok között zoomolhatók, ráadásul fejlett mechanikai kialakításuknak köszönhetően folyamatos mozgásra képesek. A PTZ dóm kamerák ideális megoldást jelentenek olyan megfigyelési helyzetekben, amikor a felhasználónak aktívan követnie kell a célszemély vagy céltárgy mozgását. Ezenkívül őrjárat üzemmódban is működtethetők: ilyenkor a kamera automatikusan mozog az előre beprogramozott helyzetek között.

6 6 HÁLÓZATI KAMERÁK / Fix hálózati kamerák FIX HÁLÓZATI KAMERÁK Vezeték nélküli Megapixel; Vezeték nélküli Vezeték nélküli AXIS 206 A legkisebb hálózati kamera távfelügyelet céljára. > Progresszív letapogatású képalkotás az élesebb képek > formátum > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) AXIS 207/AXIS 207W A legkisebb hálózati kamera formátummal. > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Mozgásbecslést alkalmazó tömörítés a sávszélesség optimális kihasználása > Egyirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > AXIS 207W: Vezeték nélküli IEEE b/g és Ethernet működés a rugalmas elhelyezés > AXIS 207W: WPA (Wi-Fi Protected Access = Wi-Fi védett hozzáférés) és WPA2 protokollok a biztonságos vezeték nélküli átvitel AXIS 207MW A legkisebb vezeték nélküli, megapixeles felbontású hálózati kamera formátummal. > Akár 12 kép/mp sebességű képátvitel 1,3 megapixel felbontás esetén (megapixel felbontás 1280x1024 képpont értékig) > Minden egyéb jellemző tekintetében megegyezik az AXIS 207W kamerával AXIS M1011/ AXIS M1011-W A legkisebb hálózati kamera H.264 formátummal. > Praktikus és tetszetős kivitel > Egyidejű, többszörös H.264, és adatfolyamok > Progresszív letapogatású képalkotás az élesebb képek > Aktív szabotázs érzékelés > AXIS M1011-W: Vezeték nélküli és vezetékes csatlakozás a hálózathoz a rugalmas telepítés

7 Fix hálózati kamerák / HÁLÓZATI KAMERÁK 7 Vezeték nélküli AXIS M1031-W AXIS 210/AXIS 210A AXIS P1311 AXIS 211/AXIS 211A A legkisebb és legintelligensebb vezeték nélküli hálózati kamera H.264 formátummal. > Praktikus és tetszetős kivitel > Egyidejű, többszörös H.264, és adatfolyamok > Progresszív letapogatású képalkotás az élesebb képek > PIR-érzékelő: mozgásérzékelés még sötétben is > Fehér LED a célterület megvilágítására akár automatikusan egy esemény bekövetkezésekor, akár a felhasználó utasítására > Kétirányú hangátvitel beépített mikrofonnal és hangszóróval, valamint hangérzékelő riasztóval > Aktív szabotázs érzékelés > Vezeték nélküli IEEE b/g Magasabb szintű képminőség professzionális beltéri alkalmazásra. > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Cserélhető, CS rögzítésű objektív > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > AXIS 210A: Tápellátás PoE-n keresztül (IEEE 802.3af) > AXIS 210A: Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > AXIS 210A: Aktív szabotázs érzékelés Nagy teljesítményű videomegfigyelés H.264 tömörítéssel. > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű, többszörös Motion JPEG, H.264 és formátumú adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Cserélhető CS rögzítésű objektív > Egy riasztási bemenet és egy kimenet > Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Aktív szabotázs érzékelés > Tápellátás PoE-n keresztül (IEEE 802.3af) > Beépített SD/SDHC memóriakártya-foglalat, amely lehetőséget kínál a videofelvételek helyi tárolására Professzionális hálózati kamera magasabb szintű képminőséggel, beltéri vagy kültéri megfigyelési és távfelügyeleti alkalmazásra. > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Varifokális objektív, DC írisz > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Tápellátás PoE-n keresztül (IEEE 802.3af) > Cserélhető, CS rögzítésű objektív > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > AXIS 211A: Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > AXIS 211A: Aktív szabotázs érzékelés

8 8 HÁLÓZATI KAMERÁK / Fix hálózati kamerák FIX HÁLÓZATI KAMERÁK Vezeték nélküli Megapixel Megapixel AXIS 211W AXIS 211M AXIS 221 AXIS 223M Rugalmas, vezeték nélküli videomegfigyelés kiváló képminőséggel. > Vezeték nélküli IEEE b/g > Minden egyéb jellemző tekintetében megegyezik az AXIS 211A kamerával Megapixeles videomegfigyelés hihetetlenül részletgazdag képminőséggel. > 1,3 megapixeles felbontás > Akár 12 kép/mp sebességű képátvitel 1280x1024 képpontos felbontás esetén, és akár 30 kép/mp sebesség 800x600 képpontos felbontásnál > Minden egyéb jellemző tekintetében megegyezik az AXIS 211A kamerával A kültéren is használható hálózati kamerák némelyikét időjárásálló házban kell elhelyezni. A oldalon talál információt arról, hogy mely hálózati kamerák használhatók kültéren. A kültéri kameraházak teljes listáját a következő webhelyen érheti el: cam_housing Nagy teljesítményű hálózati kamera, magas követelményeket támasztó biztonsági alkalmazásra, tetszőleges fényviszonyok mellett. > Automatikus nappali és éjszakai működés, levehető infravörösszűrővel > Kiváló minőségű varifokális objektív DC írisszel, amely optimális képminőséget biztosít kültéri fényviszonyok között > Nagy fényérzékenység > Akár 45 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA). Akár 60 kép/mp sebességű képátvitel 480x360 képpontos vagy alacsonyabb felbontás esetén > Tápellátás PoE-n keresztül (IEEE 802.3af) > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Strapabíró kialakítás fémborítással > Cserélhető, CS rögzítésű objektív > Két riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > Aktív szabotázs érzékelés Nappali és éjszakai videom e g f i g y e l é s h i h e t e t l e n ü l részletgazdag képminőséggel. > 2,0 megapixeles CCD képérzékelő és objektív > Akár 12 kép/mp sebességű képátvitel 1600x900 képpontos felbontás esetén > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Automatikus nappali és éjszakai működés, automatikus íriszvezérlés > Tápellátás PoE-n keresztül (IEEE 802.3af) > Cserélhető, C/CS rögzítésű objektív > Két riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > Kétirányú hangátvitel hangérzékelő riasztóval > Aktív szabotázs érzékelés

9 Fix kamera és fix dóm hálózati kamerák / HÁLÓZATI KAMERÁK 9 FIX KAMERA FIX DÓM HÁLÓZATI KAMERÁK HDTV Megapixel AXIS Q1755 HDTV hálózati kamera zoommal és H.264 formátummal. > HDTV képminőség, SMPTE szabványok szerint > 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 1080i vagy 720p felbontás és 16:9 képarány esetén > Progresszív letapogatású adatkimenet az élesebb képek > 10x optikai zoom, 12x digitális zoom, autofókusz > Beépített SD/ SDHC memóriakártya-foglalat, amely lehetőséget kínál a videofelvételek helyi tárolására > Tápellátás PoE-n keresztül (IEEE 802.3af) > A kapuőr funkció automatikusan zoomol, ha mozgást érzékel a megfigyelt területen > Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Aktív szabotázs érzékelés AXIS 209FD Lapos, diszkrét, kiváló minőségű kamera beltéri megfigyelésre. > Kis méretű, diszkrét kivitel > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) AXIS 209FD-R Kompakt, strapabíró kivitel járműveken (pl. buszon, vonaton) történő alkalmazásra. > Lapos kivitel, amely előnyös a tömegközlekedési eszközökön > Rezgésnek, párának és pornak ellenáll > IP66 minősítésű kialakítás > Beépített fűtés a páralecsapódás ellen > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) > Aktív szabotázs érzékelés > Kétféle változatban rendelhető: RJ-45 csatlakozóval vagy M12 csatlakozóval AXIS 209MFD/ AXIS 209MFD-R Lapos, diszkrét, nagy felbontású kamera beltéri megfigyelésre. > Kis méretű, diszkrét kivitel > 1,3 megapixeles felbontás > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 12 kép/mp sebességű képátvitel 1280x1024 képpontos felbontás esetén, és akár 20 kép/mp sebesség 16:9 képarány mellett 1024x576 képpontos felbontásig > Tápellátás PoE-n keresztül (IEEE 802.3af) > AXIS 209MFD-R: Strapabíró kivitel mostoha körülményekre > AXIS 209MFD-R: Aktív szabotázs érzékelés > AXIS 209MFD-R: Kétféle változatban rendelhető: RJ-45 csatlakozóval vagy M12 csatlakozóval

10 10 HÁLÓZATI KAMERÁK / Fix dóm hálózati kamerák FIX DÓM HÁLÓZATI KAMERÁK Megapixel AXIS M3011 Rendkívül diszkrét, süllyesztett kivitelű videomegfigyelési megoldás. > Rendkívül diszkrét, fix dóm kialakítás, amelyet álmennyezetbe lehet könnyen és gyorsan, süllyesztve beszerelni > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű, többszörös H.264, és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) > Aktív szabotázs érzékelés AXIS 216FD/ AXIS 216FD-V Professzionális, diszkrét, fix dóm kamera beltéri video- és audiomegfigyelésre. > Diszkrét, kompakt kivitel; hatékony védelem szabotázs ellen > Varifokális objektív, DC írisz > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) > Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > Aktív szabotázs érzékelés > AXIS 216FD-V: Vandálbiztos AXIS P3301/ AXIS P3301-V Diszkrét videomegfigyelés kiváló teljesítményű H.264 tömörítéssel. > Diszkrét, kompakt kivitel; hatékony védelem szabotázs ellen > Varifokális objektív, DC írisz > Progresszív letapogatású képalkotás az élesebb képek > Széles dinamikatartomány > Egyidejű, többszörös, külön konfigurálható H.264 és Motion JPEG adatfolyam, 30 kép/mp sebességű képátvitel minden felbontás mellett > Felbontás felső határa: 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) > Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > Aktív szabotázs érzékelés > AXIS P3301-V: Vandálbiztos AXIS 216MFD/ AXIS 216 MFD-V Dis zkrét videomegf igyelés hihetetlenül részletgazdag képminőséggel. > 1,3 megapixel felbontás > AXIS 216MFD-V: Vandálbiztos,, strapabíró borítás fémtalppal > Minden egyéb jellemző tekintetében megegyezik az AXIS 216FD kamerával

11 Fix dóm és PTZ hálózati kamerák / HÁLÓZATI KAMERÁK 11 FIX DÓM PTZ HÁLÓZATI KAMERÁK AXIS 225FD AXIS 212 PTZ AXIS 212 PTZ-V AXIS 213 PTZ Fix dóm hálózati kamera professzionális videomegfigyelésre mostoha körülmények között. > Rongálás ellen védett kivitel, feltörésbiztos felszerelés > Kültéren önmagában is használható, IP66 minősítésű kivitel, beépített fűtéssel és ventilátorral, így akár 20 C-os hidegben is használható > Varifokális objektív, DC írisz > Automatikus nappali és éjszakai működés, levehető infravörösszűrővel > Progresszív letapogatású képalkotás az élesebb képek > Egyidejű és adatfolyamok > Akár 30 kép/mp sebességű képátvitel minden felbontás esetén, amelynek felső határa 640x480 képpont (VGA) > Tápellátás PoE-n keresztül (IEEE 802.3af) > Két riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához > Aktív szabotázs érzékelés Kompakt PTZ kamera, amely egyaránt képes teljes áttekintésre és azonnali zoomolásra azonos felbontás mellett mindezt mozgó alkatrészek nélkül. > Teljes áttekintés a kiváló minőségű 3 megapixeles képérzékelőnek és a nagylátószögű objektívnek köszönhetően > Azonnali forgatás (pan), döntés (tilt) és zoomolás egyetlen kattintással; 3x azonnali zoom; 140 -os forgatási és 105 -os döntési tartomány; forgatási és döntési sebesség: 400º/mp > Progresszív letapogatású képalkotás > Egyidejű és adatfolyamok > 30 kép/mp sebességű képátvitel 640x480 képpontos (VGA) felbontásban maximális zoomnál. A kamera áttekintő módban és zoomoláskor is egyaránt teljes VGA felbontást biztosít. > Tápellátás PoE-n keresztül (IEEE 802.3af) > Kétirányú hangátvitel beépített mikrofonnal és hangérzékelő riasztóval > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához Vandálbiztos, kompakt PTZ kamera, amely egyaránt képes teljes áttekintésre és azonnali zoomolásra azonos felbontás mellett mindezt mozgó alkatrészek nélkül. > Vandálbiztos, fémből készült borítás > Feltörésbiztos felszerelés > Rongálás ellen védett, 20 fokban megdöntött rögzítőelem, így fal menti (hosszanti) megfigyeléshez is felszerelhető > Kétirányú hangátvitel hangérzékelő riasztóval > Minden egyéb jellemző tekintetében megegyezik az AXIS 212 PTZ kamerával Professzionális hálózati kamera, távolból történő forgatás-/ döntés-/zoom-vezérléssel. > 26x optikai zoom, autofókusz > Infravörös üzemmód beépített infravörös fényforrással > Képalkotás bármilyen fényviszony esetén, beltérben és kültéren egyaránt > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig > Külön megvásárolható AXIS 213CM csatlakozómodul (ennek segítségével: kétirányú hangátvitel + riasztási bemenetek és kimenetek)

12 12 HÁLÓZATI KAMERÁK / PTZ hálózati kamerák PTZ HÁLÓZATI KAMERÁK AXIS 214 PTZ Professzionális nappali és éjszakai kamera, távolból történő forgatás-/döntés-/zoomvezérléssel. > 18x optikai zoom, autofókusz > Automatikus nappali és éjszakai működés, levehető infravörösszűrővel > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig > Kétirányú hangátvitel hangérzékelő riasztóval > Egy riasztási bemenet és egy kimenet külső eszközök csatlakoztatásához AXIS 215 PTZ Kompakt kamera, forgatás/ döntés/zoom funkciókkal, 360 os videomegfigyeléshez. > Forgatás-, döntés- és zoomvezérlés IP-hálózaton keresztül > 360 -os forgatás automatikus átfordulás (Auto-flip) funkcióval > 12x optikai, 4x digitális, összesen 48x zoom > Nappali és éjszakai működés, megnövelt fényérzékenységgel > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig > Kétirányú hangátvitel hangérzékelő riasztóval AXIS 215 PTZ-E Forgatás/döntés/zoom funkcióval rendelkező, kompakt kamera, amely kültéren önmagában is használható. > Kültéren is használható > IP66 minősítésű > Forgatás-, döntés- és zoomvezérlés IP-hálózaton keresztül > 360 -os forgatás automatikus átfordulás (Auto-flip) funkcióval > 12x optikai, 4x digitális, összesen 48x zoom > Nappali és éjszakai működés, megnövelt fényérzékenységgel > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig

13 PTZ dóm hálózati kamerák / HÁLÓZATI KAMERÁK 13 PTZ DÓM HÁLÓZATI KAMERÁK AXIS 231D+ AXIS 232D+ AXIS 233D A kültéren is használható hálózati kamerák némelyikét időjárásálló házban kell elhelyezni. A oldalon talál információt arról, hogy mely hálózati kamerák használhatók kültéren. A kültéri kameraházak teljes listáját a következő webhelyen érheti el: cam_housing Hálózati dóm kamera, távolból történő forgatás-/döntés-/ zoom-vezérléssel, magas követelményeket támasztó megfigyelési alkalmazásra. > 18x optikai zoom, autofókusz, 12x digitális zoom > F1,4-es írisszel akár 0,3 lux fényerő mellett is használható > Széles dinamikatartomány > Távolból történő forgatás-/ döntés-/zoom-vezérlés: akár a helyi LAN-hálózat valamely számítógépéről, akár interneten keresztül > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig > Négy riasztási bemenet és négy kimenet külső eszközök csatlakoztatásához Nappali és éjszakai dóm hálózati kamera, magas követelményeket támasztó biztonsági alkalmazásra, tetszőleges fényviszonyok mellett. > Automatikus nappali és éjszakai működés, levehető infravörösszűrővel > Színes üzemmódban 0,3 lux fényerőig, infravörös üzemmódban 0,005 lux fényerőig használható > Minden egyéb jellemző tekintetében megegyezik az AXIS 231D+ kamerával Nagy sebességű dóm kamera progresszív letapogatással és 35x zoommal. > 35x optikai zoom, autofókusz, 12x digitális zoom > Területi zoom a gyors és egyszerű forgatás/döntés/zoom > Automatikus nappali és éjszakai működés, levehető infravörösszűrővel > Színes üzemmódban 0,5 lux fényerőig, infravörös üzemmódban 0,008 lux fényerőig használható > Széles dinamikatartomány > Elektronikus képstabilizátor > Automatikus követés > E-flip: elektronikusan átfordítja a képet 180 -kal, amikor a célszemély áthalad a dóm alatt > Forgatási és döntési sebesség: 0, /mp > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel minden felbontásban > Irányjelző a képernyőn > Kétirányú hangátvitel hangérzékelő riasztóval

14 14 HÁLÓZATI KAMERÁK / Műszaki áttekintés MŰSZAKI ÁTTEKINTÉS AXIS 206 AXIS 207/ AXIS 207W Axis network cameras Fixed network cameras AXIS 207MW AXIS M1011/ AXIS M1011W AXIS M1031-W AXIS 210 AXIS 210A AXIS P1311 Image sensor 1/4 progressive scan CMOS 1/4 progressive scan CMOS 1/3 progressive scan CMOS 1.3 megapixel 1/4 progressive scan CMOS 1/4 progressive scan CMOS 1/4 progressive scan CCD 1/4 progressive scan CCD 1/4 progressive scan CMOS Lens 4.0 mm/f2.0 fixed iris 4.0 mm/f2.0 fixed iris 3.6 mm/f1.8 fixed iris 4.4 mm/f2.0 fixed iris 4.4 mm/f2.0 fixed iris 4.0 mm/f1.2 fixed iris CS mount 4.0 mm/f1.2 fixed iris CS mount 4.0 mm/f1.2 fixed iris CS mount Day and night Min illumination/ light sensitivity (lux) Video compression Max video resolution (pixels) 4-10, , , ,000 H ,000 0 with LED on H , , ,000 H x x x x x x x x 480 Frames per second 30 (640x480) 30 (640x480) 12 (1280 x 1024) 30 (640x480) 30 (640x480) 30 (640x480) 30 (640x480) 30 (640 x 480) Audio support One-way, built-in mic One-way, built-in mic Two-way, built-in mic and speaker Two-way, built-in mic Two-way, built-in mic Alarm in-/outputs 1/1 1/1 1/1 1/1 1/1 Intelligent video Audio detection Audio detection Tampering alarm Audio detection Tampering alarm Audio detection Tampering alarm Audio detection Tampering alarm Security Network IPv4 IPv4/v6 1, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) PoE splitter available PoE splitter available PoE splitter available PoE splitter available PoE splitter available PoE splitter available Class 2 Class 1 Serial connectors Outdoor use Requires housing Other Wireless IEEE b/g 1 Wireless IEEE b/g AXIS M1011-W: wireless IEEE b/g Built-in PIR sensor Illumination LED Wireless IEEE b/g SD/SDHC memory card slot 1) AXIS 207W only

15 Műszaki áttekintés / HÁLÓZATI KAMERÁK 15 MŰSZAKI ÁTTEKINTÉS Axis network cameras Fixed network cameras AXIS 211 AXIS 211A AXIS 211W AXIS 211M AXIS 221 AXIS 223M AXIS Q1755 Image sensor 1/4 progressive scan CCD 1/4 progressive scan CCD 1/4 progressive scan CMOS 1/3 progressive scan CMOS 1.3 megapixel 1/3 progressive scan CCD 1/2.7 progressive scan CCD 2 megapixel 1/3 progressive scan CMOS 2 megapixel Lens Varifocal mm/f1.0 DC-iris, CS mount Varifocal mm/f1.0 DC-iris, CS mount Varifocal mm/f1.0 DC-iris, CS mount Varifocal mm/f1.0 DC-iris, CS mount Varifocal mm/f1.0 DC-iris, CS mount Varifocal mm/f1.4 DC-iris, C mount mm/f1.8 auto iris and autofocus 10x optical zoom 12x digital zoom Day and night Automatic Automatic Automatic Min illumination/ light sensitivity (lux) (color) 0.08 (B/W) 1.5 (color) 0.2 (B/W) 2 (color) 0.2 (B/W) Video compression H.264 Max video resolution (pixels) 640 x x x x x x x1200 HDTV 1080i 1920x1080 HDTV 720p 1280x720 Frames per second 30 (640x480) 30 (640x480) 30 (640x480) Audio support Two-way, built-in mic Two-way, built-in mic 12 (1280x1024) 30 (800x600) Two-way, built-in mic 45 (640x480) 60 (480x360) 12 (1600x900) 9 (1600x1200) Alarm in-/outputs 1/1 1/1 1/1 1/1 2/1 2/1 Two-way 30/25 Two-way, built-in mic 2 configurable inputs/outputs Intelligent video Audio detection Tampering alarm Audio detection Audio detection Tampering alarm Audio detection Tampering alarm Audio detection Tampering alarm Gatekeeper Security Network IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) Class 2 Class 2 Class 2 Class 2 Class 2 Class 2 Class 3 Serial connectors RS-232, RS-485 RS-232, RS-485 RS-422/RS-485 Outdoor use Requires housing Requires housing Requires housing Requires housing Requires housing Requires housing Requires housing Other Wireless IEEE b/g SD/SDHC memory card slot and analog video out 2) Camera can be used with C/CS lens

16 16 HÁLÓZATI KAMERÁK / Műszaki áttekintés MŰSZAKI ÁTTEKINTÉS Axis network cameras Fixed dome network cameras AXIS 209FD AXIS 209FD-R AXIS 209MFD AXIS 209 MFD-R AXIS M3011 AXIS 216FD AXIS 216FD-V AXIS P3301 AXIS P3301-V AXIS 216MFD AXIS 216MFD-V AXIS 225FD AXIS 225FD 22mm Image sensor 1/4 progressive scan CMOS 1/3 progressive scan CMOS 1.3 megapixel 1/4 progressive scan CMOS 1/4 progressive scan CMOS 1/4 progressive scan CMOS 1/3 progressive scan CMOS 1.3 megapixel 1/4 progressive scan CCD Lens Day and night Min illumination/ light sensitivity (lux) 3.0 mm/f2.0 fixed iris 3.6 mm/f1.8 fixed iris 3.0 mm/f2.0 fixed iris Varifocal mm/f1.3 DC-iris Varifocal mm/f1.3 DC-iris Varifocal mm/f1.3 DC-iris , , , Varifocal, DC-iris AXIS 225FD: mm/f1.4 AXIS 225FD 22 mm: 9-22 mm/ F1.5 Automatic AXIS 225FD: 1 (color), 0.2 (B/W) AXIS 225FD 22 mm: 1.5 (color), 0.3 (B/W) Video compression H.264 H.264 Max video resolution (pixels) 640 x x x x x x x 480 Frames per second 30 (640x480) 12 (1280x1024) 30 (640x480) 30 (640x480) 30 (640 x 480) 12 (1280x1024) 30 (800x600) Audio support Two-way, built-in mic Two-way, built-in mic Two-way, built-in mic Alarm in-/outputs 1/1 1/1 1/1 2/1 30 (640x480) Intelligent video Tampering alarm 3 Tampering alarm 4 Tampering alarm Audio detection Tampering alarm Audio detection Tampering alarm Audio detection Tampering alarm Tampering alarm Security Network IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) Serial connectors Outdoor use Class 1 Class 1 Class 1 Class 1 Class 2 Class 1 Class 2 (without heater) RS-485 Other AXIS 209FD-R: IP66-rated, rugged, for mobile video surveillance AXIS 209MFD-R: IP66-rated, rugged, for mobile video surveillance Recessed mounting AXIS 216FD: Tamper-resistant AXIS 216FD-V: Vandal-resistant WDR, AXIS P3301: Tamper-resistant AXIS P3301-V: Vandal-resistant AXIS 216MFD: Tamper-resistant AXIS 216MFD-V: Vandal-resistant Vandal-resistant, IP66-rated, heater and fan 3) AXIS 209FD-R only 4) AXIS 209 MFD-R only

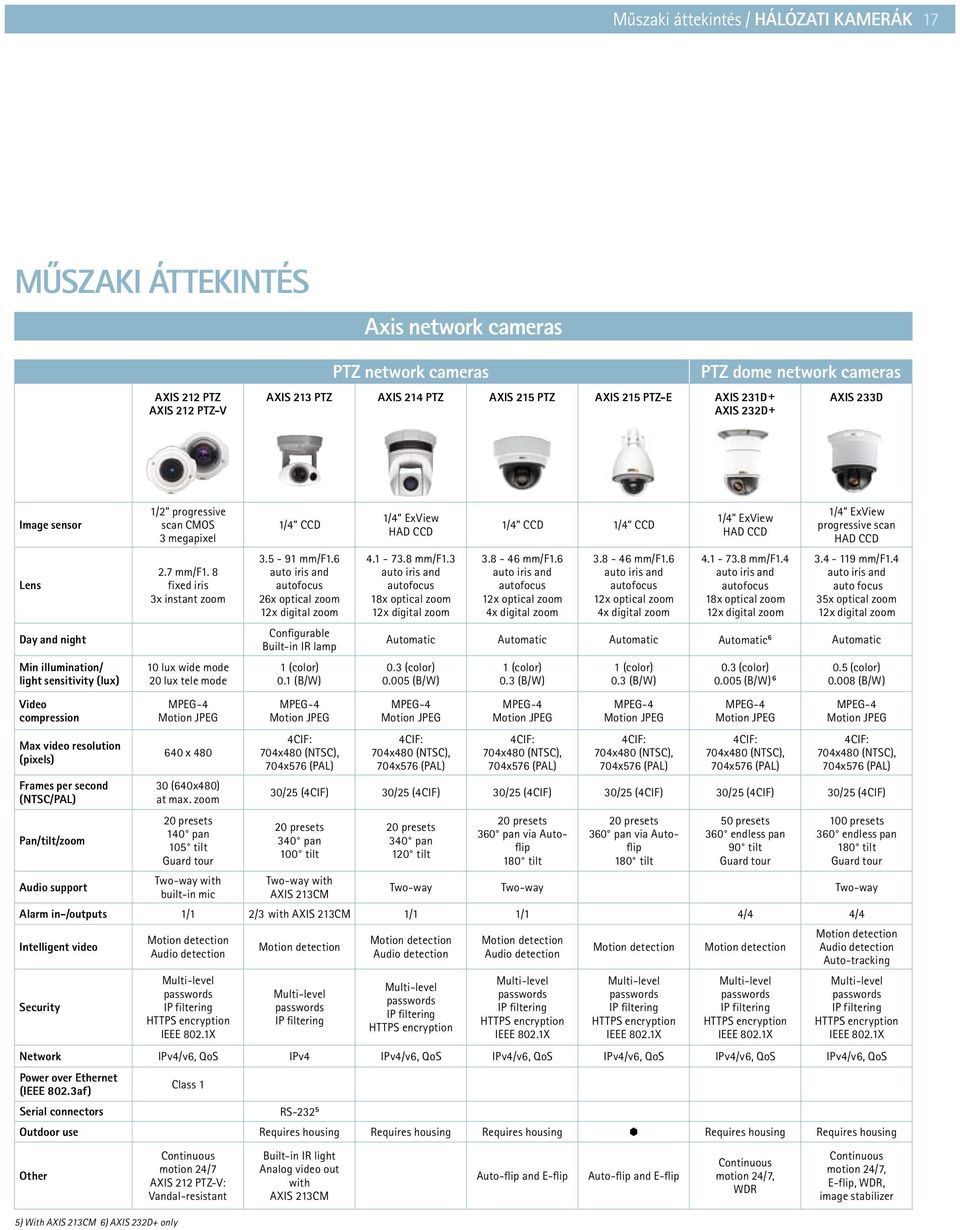

17 Műszaki áttekintés / HÁLÓZATI KAMERÁK 17 MŰSZAKI ÁTTEKINTÉS Axis network cameras AXIS 212 PTZ AXIS 212 PTZ-V PTZ network cameras AXIS 213 PTZ AXIS 214 PTZ AXIS 215 PTZ AXIS 215 PTZ-E AXIS 231D+ AXIS 232D+ PTZ dome network cameras AXIS 233D Image sensor Lens Day and night Min illumination/ light sensitivity (lux) Video compression Max video resolution (pixels) Frames per second (NTSC/PAL) Pan/tilt/zoom Audio support 1/2 progressive scan CMOS 3 megapixel 2.7 mm/f1. 8 fixed iris 3x instant zoom 10 lux wide mode 20 lux tele mode 640 x (640x480) at max. zoom 20 presets 140 pan 105 tilt Guard tour Two-way with built-in mic 1/4 CCD mm/f1.6 auto iris and autofocus 26x optical zoom 12x digital zoom Configurable Built-in IR lamp 1 (color) 0.1 (B/W) 4CIF: 704x480 (NTSC), 704x576 (PAL) 1/4 ExView HAD CCD mm/f1.3 auto iris and autofocus 18x optical zoom 12x digital zoom 1/4 CCD 1/4 CCD mm/f1.6 auto iris and autofocus 12x optical zoom 4x digital zoom mm/f1.6 auto iris and autofocus 12x optical zoom 4x digital zoom 1/4 ExView HAD CCD mm/f1.4 auto iris and autofocus 18x optical zoom 12x digital zoom 1/4 ExView progressive scan HAD CCD mm/f1.4 auto iris and auto focus 35x optical zoom 12x digital zoom Automatic Automatic Automatic Automatic 6 Automatic 0.3 (color) (B/W) 4CIF: 704x480 (NTSC), 704x576 (PAL) 1 (color) 0.3 (B/W) 4CIF: 704x480 (NTSC), 704x576 (PAL) 1 (color) 0.3 (B/W) 4CIF: 704x480 (NTSC), 704x576 (PAL) 0.3 (color) 0.5 (color) (B/W) (B/W) 4CIF: 704x480 (NTSC), 704x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) 30/25 (4CIF) 30/25 (4CIF) 30/25 (4CIF) 30/25 (4CIF) 30/25 (4CIF) 30/25 (4CIF) 20 presets 340 pan 100 tilt Two-way with AXIS 213CM 20 presets 340 pan 120 tilt 20 presets 360 pan via Autoflip 180 tilt 20 presets 360 pan via Autoflip 180 tilt 50 presets 360 endless pan 90 tilt Guard tour 100 presets 360 endless pan 180 tilt Guard tour Two-way Two-way Two-way Alarm in-/outputs 1/1 2/3 with AXIS 213CM 1/1 1/1 4/4 4/4 Intelligent video Security Audio detection Audio detection Audio detection Audio detection Auto-tracking Network IPv4/v6, QoS IPv4 IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) Class 1 Serial connectors RS Outdoor use Requires housing Requires housing Requires housing Requires housing Requires housing Other Continuous motion 24/7 AXIS 212 PTZ-V: Vandal-resistant Built-in IR light Analog video out with AXIS 213CM Auto-flip and E-flip Auto-flip and E-flip Continuous motion 24/7, WDR Continuous motion 24/7, E-flip, WDR, image stabilizer 5) With AXIS 213CM 6) AXIS 232D+ only

18 ACTIVITY LOOP POWER NETWORK AXIS Q7406 Video Encoder Blade PS1 PS2 FANS 0 - Power-one FNP AC Hz 4-2 A AC 0 - Power-one FNP Hz 4-2 A AC AXIS Q7900 Rack POWER AXIS Q7406 Video Encoder Blade 18 VIDEOKÓDOLÓK VIDEOKÓDOLÓK Segítségükkel a meglévő analóg biztonsági rendszer IP-alapú videomegoldássá fejleszthető Az Axis videokódolók könnyen integrálhatók a meglévő analóg CCTV rendszerbe. Egy videokódoló (más néven videoszerver) digitalizálja az analóg videojeleket, majd IP-alapú hálózaton (pl. LAN/ intranet/internet) továbbítja a digitális videojeleket, tehát az analóg kamerákat tulajdonképpen hálózati kamerákká alakítja. A felhasználók egy videokezelő szoftver vagy egy webböngésző segítségével bármely hálózati számítógépen, bármikor és bárhonnan megtekinthetik az élő képet. Az Axis videokódolók segítségével oly módon használhatja ki a hálózati videomegoldások számos előnyét, hogy közben a már meglévő analóg befektetéseit kamatoztatja. Általános jellemzők > Analóg videojelek átalakítása kiváló minőségű digitális videojelekké > A de-interlace (sor-simító) szűrő kijavítja az analóg videojelekben megjelenő mozgási életlenségeket >, és/vagy H.264 formátumot támogató termékek > Közvetlen kapcsolódás IP-hálózatokhoz > Független rendszer beépített webszerverrel, így a képek rögzítéséhez és továbbításához nincs szükség további hardvervagy szoftvereszközökre > Hatékony esemény- és riasztáskezelési lehetőségek > Távolból történő konfigurálás és állapotlekérdezés az Axis kezelőszoftvereivel vagy akár egy szokványos webböngészővel > Számtalan biztonsági funkció, például többszintű jelszavas védelem, IP-címek szűrése, HTTPS-titkosítás > Hatékony API (VAPIX ) a szoftverintegráció > IPv6 protokollt és QoS (szolgáltatási minőség) megoldást alkalmazó termékek Előnyök > Élő videoanyag távoli elérése bármikor, bárhonnan, bármely számítógépről > Digitális képminőség a tökéletes megtekintéshez > Bővíthető és továbbfejleszthető rendszerek > Költségcsökkentés a jelenlegi hálózati infrastruktúra és a már meglévő berendezések kiaknázásával > Videoanyagok kényelmes digitális tárolása > A CCTV rendszerhez képest megnövelt funkcionalitás > Távolból történő és biztonságos hozzáférés a hatékony, központilag végzett rendszerkezelés és a csökkentett fenntartási költségek > Egyszerű integráció: könnyű funkcionalitásnövelés, rendszerbővítés és integráció más rendszerekkel, például beléptető- és pénztári rendszerekkel > Háttértámogatás az iparág legnagyobb videoszoftver-bázisától, az Axis Alkalmazásfejlesztési Partnereinek (ADP) köszönhetően A rendszer áttekintése Webböngésző Multiplexer AUDIO I/O IN OUT Axis videokódolók IP-HÁLÓZAT Axis hálózati kamerák INTERNET Iroda Otthon Felvevő Monitorok Analóg kamerák Számítógép webböngészővel Számítógép videokezelő szoftverrel

19 1 csatornás videokódolók / VIDEOKÓDOLÓK 19 1 CSATORNÁS VIDEOKÓDOLÓK AXIS 241S AXIS M7001 AXIS 243SA AXIS 247S 1 csatornás, önálló videokódoló, amely digitális előnyökkel ruházza fel az analóg videomegfigyelő rendszereket. > Egyidejű és adatfolyamok > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásig > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > Aktív szabotázs érzékelés > 9 MB riasztás előtti/utáni memória csatornánként A legkisebb, 1 csatornás videokódoló H.264 támogatással, amely egyszerű és költséghatékony megoldást kínál mind a kis, mind a nagy méretű videorendszerek számára. > Egyidejű H.264 és adatfolyamok > Teljes 30/25 (NTSC/PAL) kép/ mp sebességű képátvitel minden felbontásban > Maximális felbontás: D1 (720x480 képpont NTSC rendszerben, 720x576 képpont PAL rendszerben) > Képbeállítások szabályozása > Tápellátás PoE-n keresztül (IEEE 802.3af), tápkimenettel a kis méretű rejtett kamera számára, amely az AXIS M7001 rejtett megfigyelő készlet tartozéka > Más gyártóktól származó PTZ és PTZ dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > Beépített videomozgásérzékelés > 20 MB riasztás előtti/utáni memória csatornánként 1 csatornás, önálló videokódoló hangátvitellel, amely teljes körű digitális előnyökkel ruházza fel az analóg video-megfigyelő rendszereket. > Egyidejű és adatfolyamok > Teljes 30/25 (NTSC/PAL) kép/mp sebességű képátvitel minden felbontásban > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > Beépített kétirányú hangátvitel > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > Hangérzékelés > Aktív szabotázs érzékelés > 9 MB riasztás előtti/utáni memória csatornánként Kompakt, 1 csatornás videokódoló, amely ideális megoldás az analóg kamera közelében történő elhelyezésre. > Egyidejű és adatfolyamok > Teljes 30/25 (NTSC/PAL) kép/mp sebességű képátvitel 4CIF felbontásban > Tápellátás PoE-n keresztül (IEEE802.3af), tápkimenet a kamera számára > Beépített egyirányú hangátvitel > 1 riasztási bemenet és 1 kimenet > Beépített videomozgásérzékelés > Hangérzékelés > 9 MB riasztás előtti/utáni memória csatornánként

20 20 VIDEOKÓDOLÓK / 1 és 4 csatornás videokódolók 1 CSATORNÁS 4 CSATORNÁS AXIS Q7401 AXIS 240Q AXIS 241Q AXIS 241QA 1 csatornás, önálló videokódoló, amely teljes körű videomegfigyelést biztosít H.264 teljesítménnyel. 4 csatornás, önálló videokódoló, amely digitális előnyökkel ruházza fel az analóg videomegfigyelő rendszereket. 4 csatornás, önálló videokódoló, amely digitális előnyökkel ruházza fel az analóg videomegfigyelő rendszereket. 4 csatornás, önálló videokódoló hangátvitellel, amely digitális előnyökkel ruházza fel az analóg videomegfigyelő rendszereket. > Egyidejű, többszörös, külön konfigurálható H.264 és Motion JPEG adatfolyam, 30/25 (NTSC/ PAL) kép/mp sebességű képátvitel minden felbontás mellett > Maximális felbontás: D1 (720x480 képpont NTSC rendszerben, 720x576 képpont PAL rendszerben) > Képbeállítások szabályozása > Tápellátás PoE-n keresztül (IEEE 802.3af), tápkimenet a kamera számára > Más gyártóktól származó PTZ és PTZ dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > Beépített kétirányú hangátvitel > 4 konfigurálható bemenet/ kimenet > Beépített video-mozgásérzékelés > Hangérzékelés > Aktív szabotázs érzékelés > 64 MB riasztás előtti/utáni memória > SD/SDHC memóriakártyafoglalat a videofelvételek helyi tárolására > Kiváló minőségű adatfolyamok csatornánként > 6/5 (NTSC/PAL) kép/mp sebességű képátvitel csatornánként > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > 3 MB riasztás előtti/utáni memória csatornánként > Egyidejű és adatfolyamok csatornánként > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel csatornánként > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > Aktív szabotázs érzékelés > 9 MB riasztás előtti/utáni memória csatornánként > Egyidejű és adatfolyamok csatornánként > Akár 30/25 (NTSC/PAL) kép/mp sebességű képátvitel csatornánként > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > Beépített kétirányú hangátvitel > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > Aktív szabotázs érzékelés > 9 MB riasztás előtti/utáni memória csatornánként

21 4 és 6 csatornás videokódolók és videodekóder / VIDEOKÓDOLÓK 21 4 CSATORNÁS 6 CSATORNÁS VIDEODEKÓDER AXIS 243Q Kártya 4 csatornás videokódoló kártya, amely teljes sebességű képátvitelt biztosít teljes 4CIF felbontásban. > Egyidejű és adatfolyamok csatornánként > Teljes 30/25 (NTSC/PAL) kép/mp sebességű képátvitel csatornánként minden felbontásban > Maximális felbontás: 704x480 (NTSC) vagy 704x576 (PAL) > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > 4 riasztási bemenet és 4 kimenet > Beépített videomozgásérzékelés > Aktív szabotázs érzékelés > 9 MB riasztás előtti/utáni puffermemória csatornánként AXIS Q7406 Kártya 6 csatornás videokódoló, amely teljes körű videomegfigyelést biztosít H.264 teljesítménnyel. > Egyidejű, többszörös, külön konfigurálható H.264 és Motion JPEG adatfolyam csatornánként, teljes 30/25 (NTSC/PAL) kép/mp sebességű képátvitel minden felbontás mellett > Maximális felbontás: D1 (720x480 képpont NTSC rendszerben, 720x576 képpont PAL rendszerben) > Képbeállítások szabályozása > Más gyártóktól származó PTZ és dóm kamerák támogatása feltölthető PTZ illesztőprogramok segítségével > 2 konfigurálható bemenet/ kimenet csatornánként > Beépített videomozgásérzékelés > Aktív szabotázs érzékelés > 64 MB riasztás előtti/utáni memória csatornánként AXIS 292 Hálózati videodekóder Az Axis hálózati videodekóder digitális video- és audiojelfolyamokat alakít át analóg rendszerek számára. > Segítségével hagyományos TV-készülékeket, analóg monitorokat és analóg videó switch-eket lehet csatlakoztatni az Axis IP-alapú videorendszereihez > A és formátumot támogató összes Axis termékkel használható

22 22 VIDEOKÓDOLÓK / Rackek vállalati alkalmazásokhoz RACKEK VÁLLALATI ALKALMAZÁSOKHOZ Az Axis kínálatában három rack szerepel, amelyek mindegyike könnyű karbantartást és gyors kártyacserét tesz lehetővé. Az AXIS 291 1U Video Server Rack, az AXIS Video Server Rack és az AXIS Q7900 Rack 3, 12 vagy 14 videokódoló kártyát tartalmazhat (ebben a sorrendben). A kártyák felcserélhetők és működés közben is cserélhetők, így a kártyák beszereléséhez vagy cseréjéhez nem kell leállítani a rendszert. Minden rack beépített tápellátással rendelkezik, így egyszerű a beszerelésük és a bővítésük. Az Axis videokódolórackjei magas megbízhatóságot és bőséges funkcionalitást kínálnak, miközben rugalmasan és professzionálisan telepíthetők, és az önálló megoldásokhoz képest nagyobb sűrűségű videocsatorna-kiépítést tesznek lehetővé. Az Axis videokódoló-rackek kifejezetten olyan alkalmazásokhoz készültek, ahol nagy számú akár már meglévő, akár új kamera van a rendszerben, illetve nagy kiterjedésű területen kell megfigyelést végezni (pl. börtön, repülőtér, felsőoktatási épületcsoport, metró- és vasútállomások). AXIS 291 1U Video Server Rack Az AXIS 291 1U Video Server Rack nagy sűrűségű megoldás legfeljebb 3 videokódoló gyors és professzionális elhelyezésére. Segítségével 1 18 analóg kamerát lehet nagy teljesítményű, IP-alapú digitális rendszerbe integrálni. > 1 egység magasságú rack > 3 aljzat Axis videokódoló kártyák számára; a kártyák működés közben is cserélhetők > Soros kommunikációs és I/O-csatlakozók minden egyes aljzat hátulján, továbbá egyetlen hálózati csatlakozó és beépített tápellátás az egyszerű telepítés > Az AXIS 240Q, AXIS 241Q/S, AXIS 243Q és AXIS Q7406 termékek bármely kombinációja lehetséges AXIS Video Server Rack Az AXIS Video Server Rack keretbe akár 12 videokódoló kártya is behelyezhető, így nagy megfigyelő rendszerekhez is alkalmas. Segítségével 1 48 analóg kamerát lehet nagy teljesítményű, IP-alapú digitális rendszerbe integrálni. > 3 egység magasságú rack > 12 aljzat Axis videokódoló kártyák számára; a kártyák működés közben is cserélhetők > Hálózati, soros kommunikációs és I/O-csatlakozók minden egyes aljzat hátulján; közös tápegység > Az AXIS 240Q és AXIS 241Q/S termékek bármely kombinációja lehetséges AXIS Q7900 Rack Az AXIS Q7900 Rack keretbe akár 14 videokódoló kártya is behelyezhető, így nagy megfigyelő rendszerekhez is alkalmas. Segítségével 1 84 analóg kamerát lehet nagy teljesítményű, IP-alapú digitális rendszerbe integrálni. > 4 egység magasságú rack > 14 aljzat Axis videokódoló kártyák számára; a kártyák működés közben is cserélhetők > Két beépített, cserélhető, redundáns tápegység > Cserélhető ventilátor-egységek > 4 db Gigabit Ethernet port egyszerre egy port vagy mind a négy port használható > Soros kommunikációs és I/O-csatlakozók minden egyes aljzat hátulján; közös tápegység > Az AXIS 240Q, AXIS 241Q/S, AXIS 243Q és AXIS Q7406 termékek bármely kombinációja lehetséges

23 Műszaki áttekintés / VIDEOKÓDOLÓK 23 MŰSZAKI ÁTTEKINTÉS Axis video encoders 1-channel video encoders AXIS 241S Video Server AXIS M7001 Video Encoder 2 AXIS 243SA Video Server AXIS 247S Video Server AXIS Q7401 Video Encoder 3 Video compression, H.264,,, H.264, Maximum video resolution (pixels) 4CIF: 704x480 (NTSC), 704x576 (PAL) D1: 720x480 (NTSC), 720x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) D1: 720x480 (NTSC), 720x576 (PAL) Frames per second H.264 (NTSC/PAL) in maximum resolution Frames per second (NTSC/ PAL) in maximum resolution 30/25 (D1) 30/25 (D1) 30/25 (4CIF) 30/25 (D1) 30/25 (4CIF) 30/25 (4CIF) 30/25 (D1) Frames per second (NTSC/ PAL) in maximum resolution 21/17 (4CIF), 30/25 (2CIF) 30/25 (4CIF) 27/23 (4CIF), 30/25 (VGA) Video source 1 BNC composite or Y/C video input 1 1 BNC composite input 1 BNC composite or Y/C video input 1 1 BNC composite input 1 BNC composite input Audio support Two-way One-way Two-way Alarm inputs/outputs 4/4 4/4 1/1 4 configurable inputs/outputs Intelligent video Tampering alarm Audio detection Tampering alarm Audio detection Audio detection Tampering alarm Pan/tilt/zoom support Security Network IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) Class 2 Class 2/3 Class 2/3 Serial connectors RS-232, RS-485 RS-422/RS-485 RS-232, RS-485 RS-422/RS-485 Standalone version Blade version 1) Y/C video requires converter cable 2) Covert camera included in AXIS M7001 Covert Surveillance Kit 3) Supports local storage with SD/SDHC card

24 24 VIDEOKÓDOLÓK / Műszaki áttekintés MŰSZAKI ÁTTEKINTÉS Axis video encoders 4- and 6-channel video encoders AXIS 240Q Video Server AXIS 241Q Video Server AXIS 241QA Video Server AXIS 243Q Blade Video Server AXIS Q7406 Video Encoder Blade Video compression,,, H.264, Maximum video resolution (pixels) 4CIF: 704x480 (NTSC), 704x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) 4CIF: 704x480 (NTSC), 704x576 (PAL) D1: 720x480 (NTSC), 720x576 (PAL) Frames per second H.264 (NTSC/PAL) in maximum resolution 30/25 (D1) per channnel Frames per second (NTSC/PAL) in maximum resolution 6/5 (4CIF) per channel 30/25 (4CIF) using 1 channel, 30/25 (CIF) per channel using 4 channels 30/25 (4CIF) using 1 channel, 30/25 (CIF) per channel using 4 channels 30/25 (4CIF) per channel 30/25 (D1) per channnel Frames per second (NTSC/PAL) in maximum resolution 21/17 (4CIF) using 1 channel, 20/17 (CIF) per channel using 4 channels 21/17 (4CIF) using 1 channel, 20/17 (CIF) per channel using 4 channels 30/25 (4CIF) per channel Video source 4 BNC composite inputs 4 BNC composite inputs 4 BNC composite inputs 4 BNC composite inputs 6 BNC composite inputs Audio support Two-way Alarm in-/outputs 4/4 4/4 4/4 4/4 2 configurable inputs/outputs per channel Intelligent video Tampering alarm Tampering alarm Tampering alarm Tampering alarm Pan/tilt/zoom support Security Network IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS IPv4/v6, QoS Power over Ethernet (IEEE 802.3af) Serial connectors RS-232, RS-485 RS-232, RS-485 RS-232, RS-485 RS-485 RS-485 Standalone version Blade version

25 Műszaki áttekintés / VIDEOKÓDOLÓK 25 MŰSZAKI ÁTTEKINTÉS Axis video server racks Rack solutions Designed for high-density installations, Axis video encoder rack solutions accommodate multiple video encoder blades in the same rack. AXIS 291 1U Video Server Rack AXIS Video Server Rack AXIS Q7900 Rack Slots Blades supported Maximum number of channels AXIS 240Q, AXIS 241Q, AXIS 241S, AXIS 243Q, AXIS Q7406 AXIS 240Q, AXIS 241Q, AXIS 241S AXIS 240Q, AXIS 241Q, AXIS 241S, AXIS 243Q, AXIS Q Rack size 1U 3U 4U Rack width Built-in power supply Network Ethernet 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet) 10BaseT/100BaseTX Four Ethernet 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet) Video Encoder Blade and Rack compatibility chart AXIS 240Q AXIS 241Q/S AXIS 243Q AXIS Q7406 AXIS 291 1U Video Server Rack AXIS Video Server Rack AXIS Q7900 Rack
