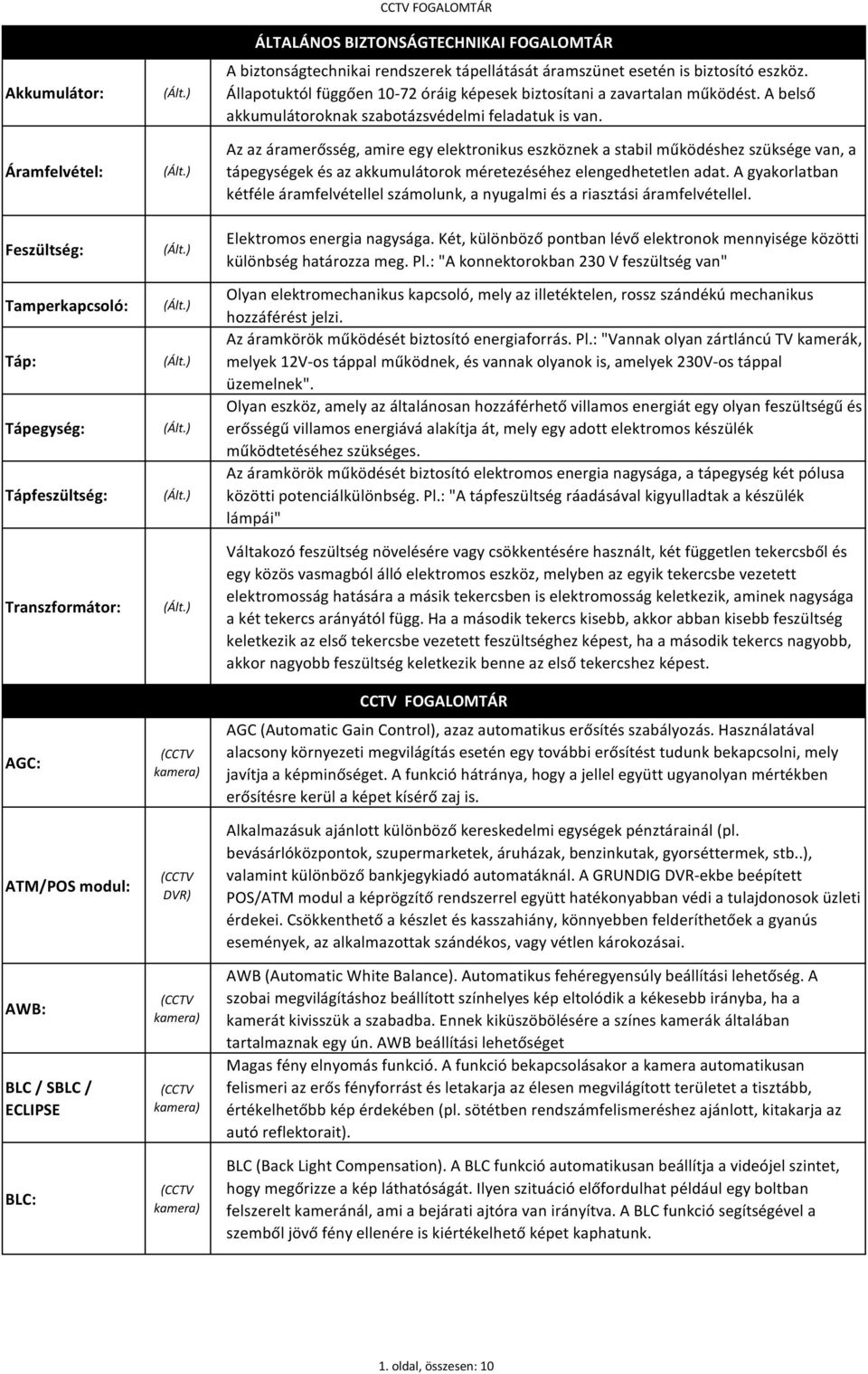

1 Akkumulátor: Áramfelvétel: Feszültség: Tamperkapcsoló: Táp: Tápegység: Tápfeszültség: Transzformátor: AGC: ATM/POS modul: AWB: BLC / SBLC / ECLIPSE BLC: ÁLTALÁNOS BIZTONSÁGTECHNIKAI FOGALOMTÁR A biztonságtechnikai rendszerek tápellátását áramszünet esetén is biztosító eszköz. Állapotuktól függően óráig képesek biztosítani a zavartalan működést. A belső akkumulátoroknak szabotázsvédelmi feladatuk is van. Az az áramerősség, amire egy elektronikus eszköznek a stabil működéshez szüksége van, a tápegységek és az akkumulátorok méretezéséhez elengedhetetlen adat. A gyakorlatban kétféle áramfelvétellel számolunk, a nyugalmi és a riasztási áramfelvétellel. Elektromos energia nagysága. Két, különböző pontban lévő elektronok mennyisége közötti különbség határozza meg. Pl.: "A konnektorokban 230 V feszültség van" Olyan elektromechanikus kapcsoló, mely az illetéktelen, rossz szándékú mechanikus hozzáférést jelzi. Az áramkörök működését biztosító energiaforrás. Pl.: "Vannak olyan zártláncú TV kamerák, melyek 12V-os táppal működnek, és vannak olyanok is, amelyek 230V-os táppal üzemelnek". Olyan eszköz, amely az általánosan hozzáférhető villamos energiát egy olyan feszültségű és erősségű villamos energiává alakítja át, mely egy adott elektromos készülék működtetéséhez szükséges. Az áramkörök működését biztosító elektromos energia nagysága, a tápegység két pólusa közötti potenciálkülönbség. Pl.: "A tápfeszültség ráadásával kigyulladtak a készülék lámpái" Váltakozó feszültség növelésére vagy csökkentésére használt, két független tekercsből és egy közös vasmagból álló elektromos eszköz, melyben az egyik tekercsbe vezetett elektromosság hatására a másik tekercsben is elektromosság keletkezik, aminek nagysága a két tekercs arányától függ. Ha a második tekercs kisebb, akkor abban kisebb feszültség keletkezik az első tekercsbe vezetett feszültséghez képest, ha a második tekercs nagyobb, akkor nagyobb feszültség keletkezik benne az első tekercshez képest. AGC (Automatic Gain Control), azaz automatikus erősítés szabályozás. Használatával alacsony környezeti megvilágítás esetén egy további erősítést tudunk bekapcsolni, mely javítja a képminőséget. A funkció hátránya, hogy a jellel együtt ugyanolyan mértékben erősítésre kerül a képet kísérő zaj is. Alkalmazásuk ajánlott különböző kereskedelmi egységek pénztárainál (pl. bevásárlóközpontok, szupermarketek, áruházak, benzinkutak, gyorséttermek, stb..), valamint különböző bankjegykiadó automatáknál. A GRUNDIG DVR-ekbe beépített POS/ATM modul a képrögzítő rendszerrel együtt hatékonyabban védi a tulajdonosok üzleti érdekei. Csökkenthető a készlet és kasszahiány, könnyebben felderíthetőek a gyanús események, az alkalmazottak szándékos, vagy vétlen károkozásai. AWB (Automatic White Balance). Automatikus fehéregyensúly beállítási lehetőség. A szobai megvilágításhoz beállított színhelyes kép eltolódik a kékesebb irányba, ha a kamerát kivisszük a szabadba. Ennek kiküszöbölésére a színes kamerák általában tartalmaznak egy ún. AWB beállítási lehetőséget Magas fény elnyomás funkció. A funkció bekapcsolásakor a kamera automatikusan felismeri az erős fényforrást és letakarja az élesen megvilágított területet a tisztább, értékelhetőbb kép érdekében (pl. sötétben rendszámfelismeréshez ajánlott, kitakarja az autó reflektorait). BLC (Back Light Compensation). A BLC funkció automatikusan beállítja a videójel szintet, hogy megőrizze a kép láthatóságát. Ilyen szituáció előfordulhat például egy boltban felszerelt kameránál, ami a bejárati ajtóra van irányítva. A BLC funkció segítségével a szemből jövő fény ellenére is kiértékelhető képet kaphatunk. 1. oldal, összesen: 10

2 A kamerák technológiai fejlődése következtében egyre kisebb méretű CCD érzékelők jelennek meg. Míg az első szériás CCD érzékelők még 2/3" méretűek voltak, de ma már az 1/3" méretű érzékelővel szerelt kamerák az általánosak. CCD képérzékelő: 1/4" CCD képérzékelő: Elavult technológia, pixelesebb kép, rosszabb színhűség előtt forgalomba került kamerák jellemző CCD képérzékelője. Előnyük: 1/4" CCD-s kamerák jóval olcsóbbak, mint az 1/3" CCD-s társaik. 1/3" CCD képérzékelő: 2010-ben már minimális elvárás egy CCTV kamerával szemben az 1/3"-os CCD képérzékelő. 1/3" EFFIO CCD képérzékelő: Az Effio jelentése Fejlett funkciók és kiváló képminőség. Az Effio jelfeldolgozó egység garantálja a magas képfelbontást (600 Tv sor) és jel/zaj viszonyt, valamint az egyedülállóan élethű színalkotást. CCTV rendszer CMS szoftver: Csatorna szám: D/N - Éjjel látó technológiák: D/N funkció (szoftveres, vagy valós D/N): Digitális Zoom funkció: DNR: Dóm kamerák: DSS: Dual Stream: CCD chip gyártója: legtöbb esetben SONY, SHARP, PANASONIC. Figyelem, ne tévesszék meg! Ez csak a CCD chip (egy alkatrész) gyártóját jelöli. A kamera gyártója, márkája nem SONY, SHARP, vagy a PANASONIC! Az ellenőrizendő objektumban meghatározott területek képi megfigyelését biztosító vagyonvédelmi rendszer. Megfelelő kiegészítésekkel a képek rögzítését és visszajátszását is biztosítja. A CMS szoftverekkel saját hálózat, illetve video távfelügyelet létesíthető az azonos sorozatú DVR-ek hálózati összekapcsolásával, így akár több száz kamera képét tudjuk valós időben egy központi számítógépre összegyűjteni. A CMS szoftverek DVR típustól függően adott DVR és kamera számig ingyenesek. 1db DVR-re köthető kamerák maximális száma. Jellemzően 4, 8 és 16 csatornás változatban kaphatóak. - D/N funkció (szoftveres, vagy valós D/N). - Fényérzékenység. - DSS (Digitális Lassú Shutter) funkció. - Beépített IR LED (infra-vörös) megvilágítás. - Opciós külső IR LED megvilágítók, sugárzók. A kamera automatikusan átvált színes módra nappali fényviszonyoknál és FF módra éjszakai fényviszonyok mellett. A valós D/N kamerák éjszakai sokkal világosabb, értéklehetőbb képet adnak, ezért áruk is jelentősen magasabb Az élő és rögzített felvételek digitálisan kinagyíthatóak. A digitális zoom használata a minőség képminőség romlásával jár, ezért minél nagyobb a biztonsági kamera felbontása, a DVR digitális zoom funkciójával annál inkább kiértékelhető felvételeket kapunk. DNR digitális zajcsökkentés). A DNR funkció segítségével a kamera még rossz fényviszonyoknál is tiszta és pontos kép megjelenítésére képes, nagymértékben csökkenti a mozgás okozta homályt. Olyan panelkamerák, melyek egy kis félgömb alakú állítható házba vannak beépítve. Beltérben, kültérben, vandálbiztosak, álmennyezetbe, mennyezetre, oldalfalra szerelhetőek. DSS (Digitális Lassú Shutter). Rossz fényviszonyok közötti megfigyeléshez ajánlott funkció. A szemünk számára teljes sötétben olyan fekete-fehér képet kapunk, mint egy tökéletesen megvilágított területen. A módszer hátránya az, hogy a lassú kiolvasási sebesség miatt egy mozgó személy vagy tárgy elmosódik. Az elmosódás persze lehet kismértékű is, amennyiben minimális megvilágítás van a területen, és nem használjuk ki a Digitális Lassú Shutter maximális értékét. Video Stream: Dual Stream (kettős videó jelfolyam), azaz a két jelfolyam tömörítési módja választható. H.264 tömörítés, és PoE lehetővé teszi a felhasználóknak, hogy a képeket és videókat megnövelt hatékonysággal tekintsenek meg, mialatt a felhasznált sávszélesség is kisebb lesz. A duál streamet kihasználva megoldható a kis felbontású, de folyamatos adatküldés távoli betekintéshez, míg a helyszínen nagy felbontással és sebességgel történik a rögzítés. 2. oldal, összesen: 10

3 DVR kártya: DVR vezérlése: DVR: E-MAP: Felbontás (TVL): Felbontás és pixel számok: Felvételek visszatekintésének módjai: Felvételi módok lehetnek: CCTV DVR CCTV DVR A PC alapú rendszerek előnye az egyedi, speciális szoftver funkciók és rendszer sokoldalú bővíthetősége. A PC alapú DVR kártyákat a kártya minimális rendszer követelményének megfelelő opciós PC számítógép konfigurációba kell beépíteni. A DVR-ek vezérlése típustól függően: - Előlapi gombsorral. - IR távirányítóval. - Egérrel. Előny: felhasználóbarát, könnyű kezelhetőség ben gyártott DVR nagy többsége már egérrel vezérelhető. - Ingyenes PC kliens szoftverrel. - Ingyenes mobiltelefon kliens szoftverrel. A mobil kliens szoftver segítségével távolról is beletekinthetünk a kameraképekbe, egy erre a célra alkalmas mobiltelefonnal. - Ingyenes CMS videó távfelügyeleti szoftverrel. CCTV rendszerekhez kifejlesztett stabil operációs rendszerrel rendelkező ipari célszámítógépek. A beépíthető HDD-k különböző tárkapacitással, opcióban választhatóak a KOMPAKT DVR-ekhez. A kamerarendszer felvételei térkép nézeten megjeleníthetőek. A térkép használatával egyszerűen megtalálhatóak, azonosíthatóak a kamerák, érzékelők. Bemenet, vagy mozgásérzékelés által előidézett riasztásnál egy felugró ablak tájékoztat, maximum 4 fényképpel. A kamera egyik fontos jellemzője a képfelbontás. A felbontás a kép részletgazdagságának és élességének mérőszáma. A kamera finom részleteket adó képessége fontos lehet a bizonyítékok megszerzésekor. a felbontást TV sorokkal (TVL) fejezzük ki. Minél nagyobb ez a szám, annál jobb a kép. Az analóg megfigyelő rendszerekben alkalmazott kamerák vízszintes felbontása általában TV sor. Az IP kamerás rendszerekben 1.3 és 10 Megapixel közötti felbontású IP kamerákat is telepíthetünk. - QCIF: 176(H) x 144(V) - CIF: 352(H) x 288(V) - VGA: 640(H) x 480(V) - 4CIF: 704(H) x 480(V) - D1: 720(H) x 576(V) - 1 MepgaPixel: 1280(H) x 720(V) - 1.3MepgaPixel: 1280(H) x 1024(V) - 2 MepgaPixel: 1920(H) x 1080(V) - 3 MepgaPixel: 2048(H) x 1536(V) - 4 MepgaPixel: 2048(H) x 1944(V) - 5 MepgaPixel: 2592(H) x 1944(V) - 8 MepgaPixel: 6400(H) x 1200(V) Helyszínen a csatlakoztatott monitoron megjelenítve. Távolról hálózaton keresztül kliens szoftverrel PC-n. Nobil kliens szoftver segítségével adott típusú mobiltelefonon. A felvétel lehet: folyamatos, időzített, mozgásra, eseményre és riasztásra induló, külső eszköz által vezérelt. Állítható az esemény előtti és utáni felvétel hossza is, így garantáltan rögzítésre kerül minden fontos mozzanat. 3. oldal, összesen: 10

4 Fényérzékenység (lux): FTP feltöltési funkció: FULL HD: Gyártóspecifikussá g - IP CCTV: Gyártóspecifikussá g - analóg CCTV: Gyártóspecifikussá g - HD-SDI CCTV: Hálózati adat tárolók: Hálózati elérés (LAN): Hang rögzítés: Használat: CCTV DVR A biztonsági kamera fontos paramétere a fényérzékenység. Ez alatt azt a legkisebb fényszintet értjük, ami a kép létrehozásához szükséges. Minnák alacsonyabb a kamera lux értéke, a kamera képe sötétben annál értékelhetőbb, világosabb. Felhőtlen nap lux - Nap enyhe felhővel lux - Nap sok felhővel lux - Otthoni/irodai világítás lux - Napfelkelte / naplemente 500 lux - Utcai világítás 1-10 lux - Alkony 4 lux - Telihold 0.2 lux - Negyedhold 0.02 lux - Felhős hold lux - Tiszta éjjeli égbolt lux - Átlagos csillagfény lux - Felhős éjszakai égbolt lux Kamera képek, videó felvételek feltöltése ftp-re. FULL HD jelentése = min. 2 MegaPixel (1920x1080) felbontásnál valós idejű (25fps) rögzítési képsebesség Az IP kamerák jelenleg gyártóspecifikusak! A különböző gyártók különböző eszközei NEM kompatibilisek egymással! Ezért fontos figyelembe venni a különböző típusú IP kamrák, különböző rögzítési lehetőségeit. Az analóg CCTV eszközök nem gyártóspecifikusak (mint az IP CCTV esetében). A különböző gyártók különböző eszközei kompatibilisek egymással! A HD CCTV-re globálisan elfogadott szabvány vonatkozik, így a HD-SDI eszközök nem gyártóspecifikusak (mint az IP CCTV esetében). A különböző gyártók különböző eszközei kompatibilisek egymással! Megfigyelő rendszerek rögzített felvételinek biztonságos adattárolásához ideáli megoldás NAS szerverek és hálózati adat tárolók alkalmazása. A NAS központon tárolható adatok mennyisége a beépített HDD-k kapacitásától függ. Jelenleg a legnagyobb kompatibilis merevlemez 2 Terabyte. Az adatvesztés elkerülésére több merevlemez RAID konfigurációba programozható. Ebben az esetben egy merevlemez meghibásodása nem eredményez adatvesztést. Magasabb biztonsági igény esetén a RAID rendszeren tárolt fontos adatokról biztonsági mentés készíthető külső adathordozóra (USB, esata), illetve hálózati kapcsolaton keresztül másik NAS-ra, vagy PC-re. Hálózat pl.: Internet, belső hálózat. Teljes távoli elérhetőség ingyenes PC kliens szoftver segítségével. Rendszer elérés, konfigurálás, keresés, archiválás, PTZ kamerák vezérlése LANon, vagy xdsl kapcsolaton keresztül. Az adott DVR-re meghatározott számú hangmodult lehet csatlakoztatni. A hangmodul 5-10m-es körzetében a hangokat a DVR rögzíti. Beltéri, vagy kültéri használat: - Beltéri: kamera nem időjárás álló, ezért csak beltérben telepíthető, kültérben tilos. - Beltéri/kültéri: a kamera beltérben esztétikusan, kültérben pedig időjárás állóan egyaránt felszerelhető. - Kültéri: a kamera kültérbe telepíthető, de beltérben nem biztos, hogy esztétikus megoldás. 4. oldal, összesen: 10

5 HDcctv HD CCTV a CCTV rendszereken belüli legújabb technológia, mely remélhetőleg elhozza a CCTV piacra az összes, eddig a Megapixel IP kameráknak tulajdonított előnyt, a hagyományos analóg CCTV eszközök könnyű kezelhetőségével együtt. A HD-CCTV rendszer egy video-megfigyelő rendszer, amely speciális, az SMPTE által szabványosított digitális adatátviteli technikát alkalmaz a hagyományos CCTV technológia eszközein Csak a HDcctv kompatibilis termékek viselhetik az egyedi HDcctv-logót HD-SDI technológia előnyei: - A HDcctv termékek az IP CCTV termékekkel ellentétben nem gyártóspecifikusak! A különböző gyártók különböző eszközei (kamerák, DVR-ek) kompatibilisek egymással! - Kiváló képminőség 720p (1.3MegaPixel), vagy akár 1080p (2MegaPixel) felbontásban. A 720p HD CCTV felbontása az analóg CCTV felbontásának majdnem háromszorosát, míg az 1080p közel hatszorosát biztosítja. - FullHD élő és rögzített kép. - Veszteség- és tömörítésmentes képtovábbítás, közel 0ms késleltetéssel. - Valósidejű speed dóm vezérlés. A HD CCTV tömörítetlen, tehát nincs tömörítésből eredő késleltetés. Ezért egy HD CCTV rendszerkezelő nem érzékel késedelmet a joystick parancs és a megfelelő speed dóm (PTZ) reakció között. - Progresszív képletapogatás: A hagyományos CCTV rendszerekkel szemben elmaradnak a váltott soros letapogatásból eredő hátrányok. - Könnyű telepíthetőség (Plug-and-play). Az IP kamerákhoz képest pedig sokkal könnyebb rá az átállás, hiszen nem igényli a számítógép hálózati technológia ismeretét. - A már telepített koaxiális kábelezés infrastruktúrája alkalmazható, nincs szükség sem új koax sem új IP kábelezésre. Azaz a régi kamerák és rögzítők lecserélésével megtörténik az átállás HD-CCTV rögzítésre. - Kevesebb kamera szükséges ugyanakkora tér megfigyeléséhez, mint hagyományos CCTV vagy hagyományos felbontású IP kamerából. Intelligens keresés, eseménynapló: IP kamarákhoz általános információk Ipari kamera: Egyszerű keresés a beépített lejátszó programmal. Az eseménynapló segítségével ellenőrizhető, a rendszerben történt összes esemény: felvételek készítésének ideje, felhasználók belépése és tevékenysége. Az IP alapú megfigyelő rendszereknél alkalmazhatunk akár IP 8-10 MegaPixel felbontással rendelkező IP kamerákat is. 2-3MP felbontás felett azonban már tervezni kell a videó felvételek nagy tárkapacitási igényével és az ehhez megfelelő hálózati sávszélesség biztosításával is. Hagyományos ipari kamerák, kültérben kameraházba, beltérben konzolra szerelhetőek. Különböző látószögű és minőségű optikával telepíthetőek. IR LED - Intelligens technológia: IR LED (infravörös) megvilágítás - beépített: IR LED (infravörös) megvilágítás - külső: Ha objektum/személy közelít a kamera felé, akkor IR fényerő automatikusan csökken, így az objektum/személy felismerhető lesz közelről is. Inframegvilágító Olyan elektronikus eszköz, mely a szemnek nem látható fénytartományban képes irányított fényt kibocsátani, az így megvilágított területről a videokamerák képesek jó minőségű fekete-fehér képet adni még teljes sötétségben is. Napjainkban nagy népszerűségnek örvendenek azok a kompakt kamerák, melyek háza kültéri kialakítású, beépített optikával bírnak, és körülötte több infra megvilágító LED helyezkedik el. A megvilágított terület nagysága függ a beépített IR LED-ek számától és teljesítményétől. Előny, hogy nincs elmosódás. Hátrány viszont az IR LED-ek jelentős áramfelvétele, ennek folyamatos költsége, illetve a behatoló könnyen felfedezi a vörösen izzó karikát a kamera elején. Használatukkal a beépített IR LED-el rendelkező kompakt kamerák IR LED hatótávolsága növelhető meg. Illetve a beépített IR LED nélküli valós D/N kamerák éjszakai képeinek javításhoz használhatóak. 5. oldal, összesen: 10

6 Jel/zaj arány S/N: Jelátvitel hatótávolsága: Kameraház: Központ: Lejátszási módok lehetnek: Rövidítése az angolból: S/N (signal-tonoise ratio), egy adott ponton az értékelendő adat (jel) és az azt zavaró adat (zaj) egymáshoz viszonyított nagyságát adja meg. Minél nagyobb a jel nagysága a zaj nagyságához képest, annál megbízhatóbb és jobb minőségű az adott készülék működése. A jelátvitel hatótávolsága a kábel gyártójától és a kábel minőségétől is függően RG6 kábeltípus esetén 200 méter, RG59 esetén pedig 140 méter. A maximális hatótávolságok: 200m-ig 720p felbontásban, 130m-ig 1080p felbontásban, négy repeater beiktatásával ez a távolság megötszöröződik. Olyan mechanikus eszköz, melybe belehelyezve a kamerát azt megvédi a környezeti és vandál behatásoktól. Egy olyan összetett elektronikus áramkör, amely képes adatokat fogadni, azokat kiértékelni, és új jelzéseket kiadni. Pl.: "A riasztó központ fogadja az érzékelők jeleit, és ha kell, indító jelet ad a szirénának". A kimásolt felvételek, külön lejátszó program nélkül is lejátszhatók más számítógépen. A felvételek lejátszhatók előre és hátrafelé, lassítva, gyorsítva, nagyítva, vagy akár képkockánként, de lejátszhatja egyszerre akár az összes kamera felvételét is. A felvételek egyszerűen és gyorsan megkereshetők, dátum, idő és kamera szerint is. A felvett, és az élőképek is tetszés szerint nagyíthatók, azokból állóképek kimenthetők. - Rendszám alapján azonosítja a területre behajtani kívánó járműveket, vezérli a kaput, vagy sorompót. LPR/ANPR rendszámfelismerő, azonosító szoftver: CCTV DVR - Be/kimenő forgalom számlálása, sofőr képe, rendszám időpont alapján történő nyilvántartása. - Visszakereshető járműbelépés és kilépési nyilvántartás, rendszám alapján. - Közutak megfigyelése, kőrözött lopott autók felkutatása (más rendszerből származó adatbázis alapján). - Nyilvános, fizetős parkolók automatizálása, forgalomszámlással, kihasználtság, szabad helyek nyilvántartása. Megapixel felbontás: Mentés: Mobil kliens szoftver: Monitor - SPOT monitor funkció: Monitor - VGA video kimenet: Monitor -kompozit video kimenetet (BNC): CCTV DVR - Magánparkolók automatizálása, jogosultság alapján. Automatikus beléptetés. Gépjárműszámlás. A széles látószögű objektívvel megfigyelt terület bármely pontját utólag is ki lehet nagyítani a jobb kiértékelhetőség, azonosíthatóság érdekében. A jobb minőségű analóg kamerához és képrögzítőhöz képest is háromszor nagyobb képfelbontást nyújt egy 1.3Megapixeles kamera, vagy háromszor nagyobb terület figyelhető meg az analóg kamerával azonos képminőségben. - USB-n külső HDD-re. - USB-n PenDrive-ra. - Beépíthető CD/DVD-re CD/DVD SATA íróval. - Hálózaton keresztüli letöltés, mentés. Az ingyenes mobil kliens szoftver segítségével távolról is beletekinthetünk a kameraképekbe, egy erre a célra alkalmas mobiltelefonnal. A SPOT funkcióval a fő monitoron kívül csatlakoztathatunk a DVR-re egy második Spot Monitor -t, amelyen a csak a kiválasztott csatornák jelennek meg, függetlenül a fő monitortól. A SPOT funkció nélküli DVR-eknél a BNC és a VGA kimenetre kötött monitorokon ugyanazok a kamera képek jelennek meg. VGA kimenet kimeneten keresztül LCD számítógép monitorok is telepíthetők a rögzítőhöz. A számítógép monitorok beszerzési ára lényeges olcsóbb, mint a videó monitoroké. Így a VGA kimenettel rendelkező DVR-ek a telepítés költségeit csökkenthetik. Kompozit video kimenetre hagyományos biztonságtechnikai monitorokat, vagy TV lehet csatlakoztatni. 6. oldal, összesen: 10

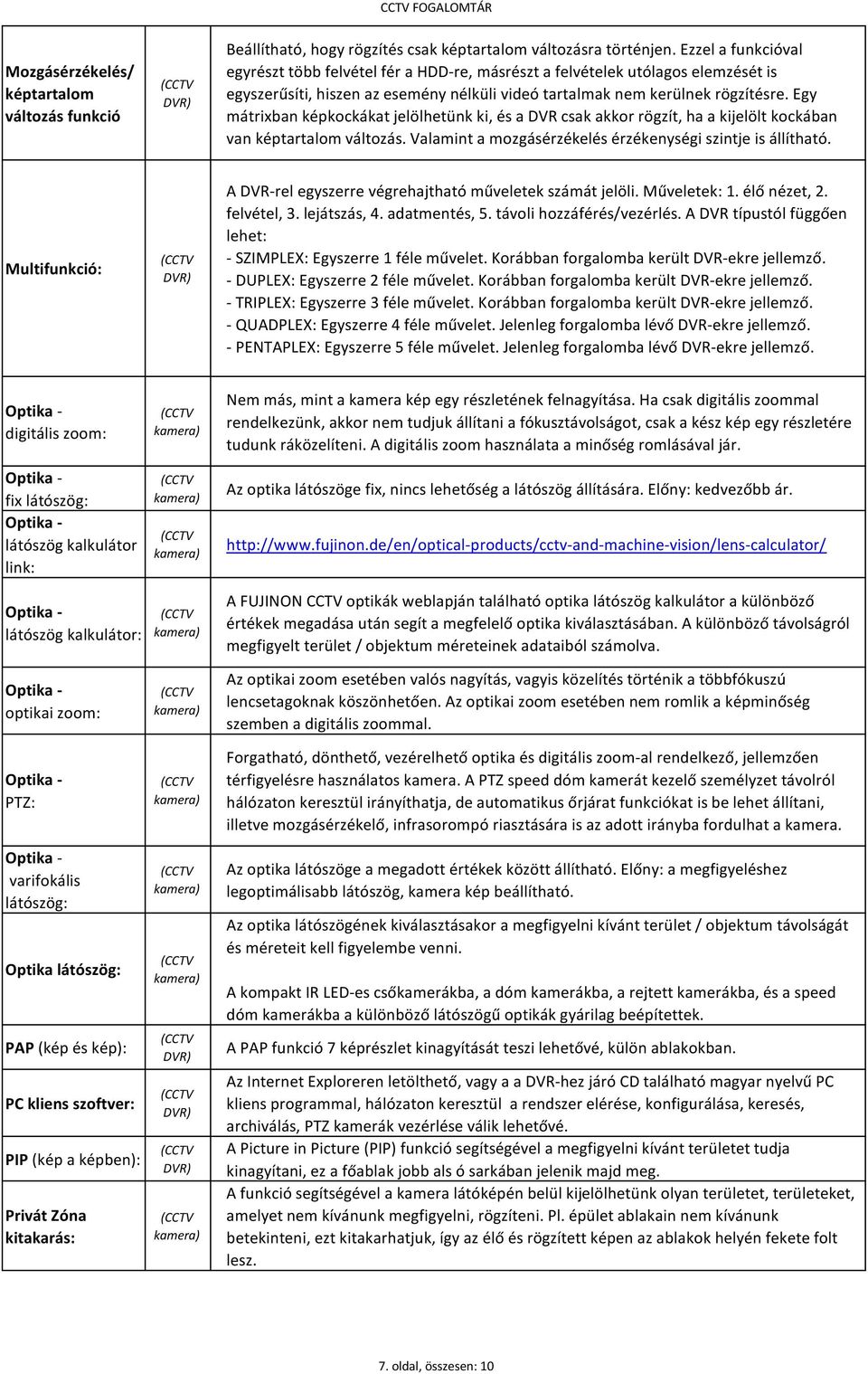

7 Mozgásérzékelés/ képtartalom változás funkció Beállítható, hogy rögzítés csak képtartalom változásra történjen. Ezzel a funkcióval egyrészt több felvétel fér a HDD-re, másrészt a felvételek utólagos elemzését is egyszerűsíti, hiszen az esemény nélküli videó tartalmak nem kerülnek rögzítésre. Egy mátrixban képkockákat jelölhetünk ki, és a DVR csak akkor rögzít, ha a kijelölt kockában van képtartalom változás. Valamint a mozgásérzékelés érzékenységi szintje is állítható. Multifunkció: A DVR-rel egyszerre végrehajtható műveletek számát jelöli. Műveletek: 1. élő nézet, 2. felvétel, 3. lejátszás, 4. adatmentés, 5. távoli hozzáférés/vezérlés. A DVR típustól függően lehet: - SZIMPLEX: Egyszerre 1 féle művelet. Korábban forgalomba került DVR-ekre jellemző. - DUPLEX: Egyszerre 2 féle művelet. Korábban forgalomba került DVR-ekre jellemző. - TRIPLEX: Egyszerre 3 féle művelet. Korábban forgalomba került DVR-ekre jellemző. - QUADPLEX: Egyszerre 4 féle művelet. Jelenleg forgalomba lévő DVR-ekre jellemző. - PENTAPLEX: Egyszerre 5 féle művelet. Jelenleg forgalomba lévő DVR-ekre jellemző. digitális zoom: fix látószög: látószög kalkulátor link: Nem más, mint a kamera kép egy részletének felnagyítása. Ha csak digitális zoommal rendelkezünk, akkor nem tudjuk állítani a fókusztávolságot, csak a kész kép egy részletére tudunk ráközelíteni. A digitális zoom használata a minőség romlásával jár. Az optika látószöge fix, nincs lehetőség a látószög állítására. Előny: kedvezőbb ár. látószög kalkulátor: A FUJINON CCTV optikák weblapján található optika látószög kalkulátor a különböző értékek megadása után segít a megfelelő optika kiválasztásában. A különböző távolságról megfigyelt terület / objektum méreteinek adataiból számolva. optikai zoom: PTZ: varifokális látószög: Optika látószög: PAP (kép és kép): PC kliens szoftver: PIP (kép a képben): Privát Zóna kitakarás: Az optikai zoom esetében valós nagyítás, vagyis közelítés történik a többfókuszú lencsetagoknak köszönhetően. Az optikai zoom esetében nem romlik a képminőség szemben a digitális zoommal. Forgatható, dönthető, vezérelhető optika és digitális zoom-al rendelkező, jellemzően térfigyelésre használatos kamera. A PTZ speed dóm kamerát kezelő személyzet távolról hálózaton keresztül irányíthatja, de automatikus őrjárat funkciókat is be lehet állítani, illetve mozgásérzékelő, infrasorompó riasztására is az adott irányba fordulhat a kamera. Az optika látószöge a megadott értékek között állítható. Előny: a megfigyeléshez legoptimálisabb látószög, kamera kép beállítható. Az optika látószögének kiválasztásakor a megfigyelni kívánt terület / objektum távolságát és méreteit kell figyelembe venni. A kompakt IR LED-es csőkamerákba, a dóm kamerákba, a rejtett kamerákba, és a speed dóm kamerákba a különböző látószögű optikák gyárilag beépítettek. A PAP funkció 7 képrészlet kinagyítását teszi lehetővé, külön ablakokban. Az Internet Exploreren letölthető, vagy a a DVR-hez járó CD található magyar nyelvű PC kliens programmal, hálózaton keresztül a rendszer elérése, konfigurálása, keresés, archiválás, PTZ kamerák vezérlése válik lehetővé. A Picture in Picture (P funkció segítségével a megfigyelni kívánt területet tudja kinagyítani, ez a főablak jobb als ó sarkában jelenik majd meg. A funkció segítségével a kamera látóképén belül kijelölhetünk olyan területet, területeket, amelyet nem kívánunk megfigyelni, rögzíteni. Pl. épület ablakain nem kívánunk betekinteni, ezt kitakarhatjuk, így az élő és rögzített képen az ablakok helyén fekete folt lesz. 7. oldal, összesen: 10

8 PTZ speed dóm kamerák PTZ vezérlés Rejtett kamerák: Remegésmentessé g: Rendszer elemek: Olyan kamera, mely vízszintesen 360 -ban körbe-körbe, függőlegesen pedig 90 -ban igen gyorsan mozgatható. Olyan beépített objektívvel rendelkezik, melynek látószöge és ezzel együtt látótávolsága egy vezérlőpultról állítható. PTZ speed dóm kamerák: - Vezérelhető, forgatható, dönthető, optikai és digitális zoom-os speed dóm kamerák, jellemzően térfigyelésre. - Optikai zoom típusól függően: 10x- 37x között. - Őrjárat funkciók. PTZ funkcióval rendelkező DVR-ekhez telepített PTZ funkcióval rendelkező kamerákat LANon keresztül távolról is lehet vezérelni. Mozgásérzékelőbe, füstérzékelőbe rejtett, ajtókukucskálóba építhető kamera. Opcióban hangmodullal Remegésmentesség (Flickeres, FL). Abban az esetben, ha a kamerát 50Hz-es megvilágításban használják, remegés keletkezhet a képernyőn, ilyenkor az ezzel a funkcióval rendelkező kamerán az FL kapcsolót az ON (be) pozícióra kell állítani. - HD-SDI kamerák. - HD-SDI DVR. A rögzítés HD-SDI DVR-re történik, akár FULL HD felbontásban. - Monitor: HDMI vagy HD-SDI bemenetekkel (16:9) megjelenítéssel. - Repeater / Szétosztó / HDMI-SDI átalakító: Az átviteli távolság meghosszabbítására / az impedancia (váltakozó áramú ellenállás) helyes szétosztásra / és a kimeneti szabványok egymásba való átalakítására szolgáló eszközök. - Koaxiális kábelhálózat (RG11, RG59, RG6). Riasztáshoz, kamerakép megszűnéséhez (pl. kamera megrongálásakor, mozgásérzékelő, I/O indításos eseményekhez a következő eljárások rendelhetőek: - Figyelmeztető üzenet küldése telefonra. - Fénykép küldése ben vagy FTP szerverre. Riasztás értesítések, figyelmeztetések lehetnek Mozgás értesítés (Motion Notify): Ha a rendszer mozgást érzékel, a fényképek megjelennek az élőképet megjelenítő képernyőn. Bemenet értesítés (I/O Alarm Notify): Ha a bemeneti eszköz bekapcsol, a fényképek, a fényképek megjelennek az élőképet megjelenítő képernyőn. Riasztási hangjelzés: Bemenet bekapcsolásakor vagy mozgásérzékeléskor aktiválja a számítógépet. Ablak felugrás (IE Windows Pop Up): Riasztás esetén a lecsukott ablak felugrik. Riasztási bemenet Riasztási kimenet: Automatikus fénykép (Auto Snapshot): Bemenet aktiválás, vagy mozgásérzékelés esetén a rendszer minden 5. másodpercben fényképet készít az élőképről. Riasztási bemenetre köthető professzionális beltéri / kültéri mozgásérzékelő alkalmazásával a képtartalom változásnál pontosabb mozgásérzékelésre indított rögzítés felvételek érhetőek el. A riasztási kimenetre például hangjelző köthető amely riasztási eseménykor hangjelzést ad, vagy GSM kommunikátor köthető amely az ügyfelet telefon értesíti riasztási eseménykor. 8. oldal, összesen: 10

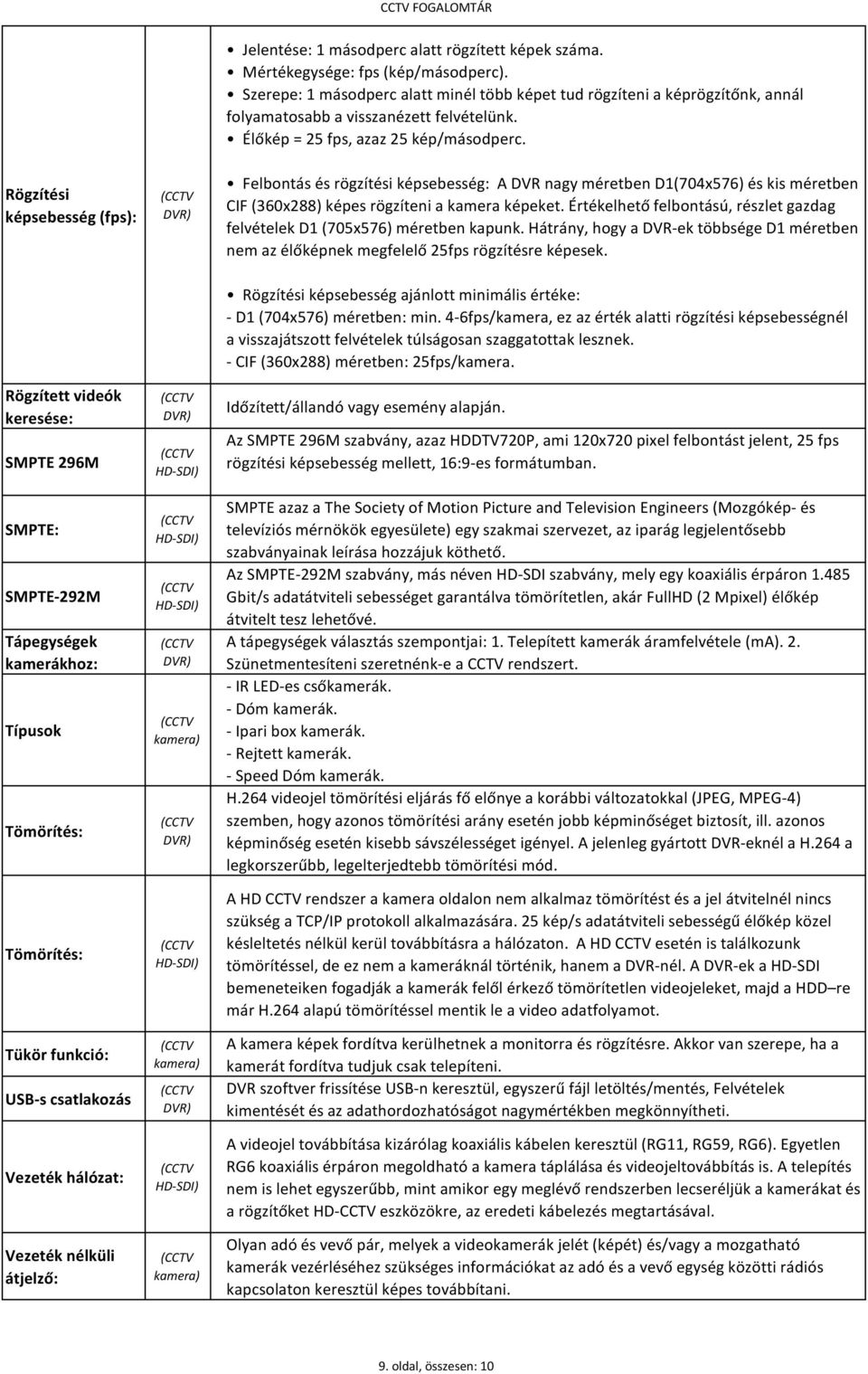

9 Rögzítési képsebesség (fps): Rögzített videók keresése: SMPTE 296M SMPTE: SMPTE-292M Tápegységek kamerákhoz: Típusok Tömörítés: Tömörítés: Tükör funkció: USB-s csatlakozás Vezeték hálózat: Vezeték nélküli átjelző: Jelentése: 1 másodperc alatt rögzített képek száma. Mértékegysége: fps (kép/másodperc). Szerepe: 1 másodperc alatt minél több képet tud rögzíteni a képrögzítőnk, annál folyamatosabb a visszanézett felvételünk. Élőkép = 25 fps, azaz 25 kép/másodperc. Felbontás és rögzítési képsebesség: A DVR nagy méretben D1(704x576) és kis méretben CIF (360x288) képes rögzíteni a kamera képeket. Értékelhető felbontású, részlet gazdag felvételek D1 (705x576) méretben kapunk. Hátrány, hogy a DVR-ek többsége D1 méretben nem az élőképnek megfelelő 25fps rögzítésre képesek. Rögzítési képsebesség ajánlott minimális értéke: - D1 (704x576) méretben: min. 4-6fps/kamera, ez az érték alatti rögzítési képsebességnél a visszajátszott felvételek túlságosan szaggatottak lesznek. - CIF (360x288) méretben: 25fps/kamera. Időzített/állandó vagy esemény alapján. Az SMPTE 296M szabvány, azaz HDDTV720P, ami 120x720 pixel felbontást jelent, 25 fps rögzítési képsebesség mellett, 16:9-es formátumban. SMPTE azaz a The Society of Motion Picture and Television Engineers (Mozgókép- és televíziós mérnökök egyesülete) egy szakmai szervezet, az iparág legjelentősebb szabványainak leírása hozzájuk köthető. Az SMPTE-292M szabvány, más néven HD-SDI szabvány, mely egy koaxiális érpáron Gbit/s adatátviteli sebességet garantálva tömörítetlen, akár FullHD (2 Mpixel) élőkép átvitelt tesz lehetővé. A tápegységek választás szempontjai: 1. Telepített kamerák áramfelvétele (ma). 2. Szünetmentesíteni szeretnénk-e a CCTV rendszert. - IR LED-es csőkamerák. - Dóm kamerák. - Ipari box kamerák. - Rejtett kamerák. - Speed Dóm kamerák. H.264 videojel tömörítési eljárás fő előnye a korábbi változatokkal (JPEG, MPEG-4) szemben, hogy azonos tömörítési arány esetén jobb képminőséget biztosít, ill. azonos képminőség esetén kisebb sávszélességet igényel. A jelenleg gyártott DVR-eknél a H.264 a legkorszerűbb, legelterjedtebb tömörítési mód. A HD CCTV rendszer a kamera oldalon nem alkalmaz tömörítést és a jel átvitelnél nincs szükség a TCP/IP protokoll alkalmazására. 25 kép/s adatátviteli sebességű élőkép közel késleltetés nélkül kerül továbbításra a hálózaton. A HD CCTV esetén is találkozunk tömörítéssel, de ez nem a kameráknál történik, hanem a DVR-nél. A DVR-ek a HD-SDI bemeneteiken fogadják a kamerák felől érkező tömörítetlen videojeleket, majd a HDD re már H.264 alapú tömörítéssel mentik le a video adatfolyamot. A kamera képek fordítva kerülhetnek a monitorra és rögzítésre. Akkor van szerepe, ha a kamerát fordítva tudjuk csak telepíteni. DVR szoftver frissítése USB-n keresztül, egyszerű fájl letöltés/mentés, Felvételek kimentését és az adathordozhatóságot nagymértékben megkönnyítheti. A videojel továbbítása kizárólag koaxiális kábelen keresztül (RG11, RG59, RG6). Egyetlen RG6 koaxiális érpáron megoldható a kamera táplálása és videojeltovábbítás is. A telepítés nem is lehet egyszerűbb, mint amikor egy meglévő rendszerben lecseréljük a kamerákat és a rögzítőket HD-CCTV eszközökre, az eredeti kábelezés megtartásával. Olyan adó és vevő pár, melyek a videokamerák jelét (képét) és/vagy a mozgatható kamerák vezérléséhez szükséges információkat az adó és a vevő egység közötti rádiós kapcsolaton keresztül képes továbbítani. 9. oldal, összesen: 10

10 Videó elemző szoftverek lehetnek: Watchdog funkció: WDR: Nagy előnyük az ingyenes videó elemző szoftverek, melyek nem csak a biztonsági fokozaton emelnek, hanem emellett egy sor nem biztonságtechnikai alkalmazást is nyújtanak. - Arcészlelés. - Áthaladó objektum számlálása. - PTZ követés egy kamerával. - Otthagyott tárgy észlelése. - Tárgy elmozdításának észlelése. - Objektum követése és nagyítása. - Fókusz elállítás észlelése. - Kamera elmozdítás észlelése, kamera szabotázs észlelése. - Vizuális automatizálás. - Panoráma nézet. - Képstabilizálás. - Ember tömeg észlelés. - Szoftveres képminőség javítás. - Képtartalom változás észlelés. - Látogató elemző modul: az emberek demográfiai adatainak felismerésre és gyűjtésére (arcok, emberek nem és kor szerint.). - Adat összesítő szoftver: Az áthaladó forgalom alakulásáról számlálási adatokat gyűjtő és ezekből az adatokból statisztikákat, grafikonokat készítő szoftver. Ha a rendszer lefagy, akkor a Watchdog funkció segítségével a rendszer automatikusan újraindul. WDR (Wide Dynamic Range) azaz széles dinamikus tartomány. Beépített chip segítségével a kamera automatikusan beállítja az adott környezetnek megfelelő fényerőt, ezáltal a képek tisztán és a legnagyobb részletességgel és legoptimálisabb kontraszttal lesznek megjelenítve. WDR funkció ajánlott ahol sokféle, különböző intenzitású fényforrás fordulhat elő, és a kép részletek is fontosak. Pl. ATM automatáknál a különböző címletek, kaszinókban a különböző zsetonok felismeréséhez. Zajszűrő megoldások és progresszív képletapogatás: Zajtűrés funkció: Ez a mozgásérzékelésre kifejlesztett funkció csökkenti a téves riasztásokat és a felesleges rögzítést, amelyeket az időjárási tényezők vagy fény hirtelen változása okozhat. Lehetőség van különböző zajtűrési szintek beállítására. Fájlméret csökkentése zajérzékeléssel: 24 órás rögzítési üzemmódban, a zajérzékelési funkció automatikusan csökkenti a fájl méretét video zaj érzékeléskor, majd visszaállítja az eredeti méretet a zaj megszűnésekor. Zajszűrő funkció: Kiszűri a video és audio zajokat élőkép megjelenítéskor. A videozaj kiszűrése csökkenti a fájl méretet és javítja a képminőséget, míg az audio zajszűrés a hangminőséget. Progresszív képletapogatás: Gyors mozgások okozta elmosódásokat jelentősen csökkentő képalkotást tesz lehetővé. Így mozgókép esetében a képminőség drámai javulását eredményezi. 10. oldal, összesen: 10
