1 IP CCTV

2 a H.265. tömörítés ideje Magasabb felbontású kamerák 3MP, 4MP, 5MP, 8MP. Magasabb igény = alacsonyabb árak.

3 H.265 (HEVC: High Efficiency Video Coding) (Magashatékonyságú videokódolás) Közismert tény, hogy a videosteram-elés messze a számítógépes hálózatok legnagyobb sávszélességet igénylő alkalmazása. Ez számos hálózat és telepítés esetében, képvesztést vagy más kedvezőtlen hatásokat okozó, késleltetést eredményez. Az elmúlt években a H.264 vált az IP kamerák és rögzítőeszközök meghatározó tömörítési szabványává. Ma az összes hálózati kamera 80%-a ezt a tömörítési módot használja. Főleg ennek köszönhető, hogy a piac az idejétmúlt analóg felbontásról tovább tudott lépni, az IP kamerák elterjedését elősegítő 1, 2, vagy akár 3MP felbontás felé.

4 H.265 (HEVC: High Efficiency Video Coding) (Magashatékonyságú videokódolás) A videostream-elés jelentette kihívások továbbra is jelen vannak: a magasfelbontású MP kamerák, mint pl. a legújabb 4K-s kamerák, sokkal nagyobb sávszélességet igényelnek, ami a mobileszközök számára történő videostream-elés elé is további kihívásokat állít. Ezek következtében nyilvánvalóvá lett, hogy a H.264 idejétmúlttá vált. Mivel az iparág 4K felbontás irányában történő továbblépésének kulcskérdése nyilvánvalóan a videotömörítés kérdése, ezért került kifejlesztésre, a cél elérésének irányába mutató és nagy előrelépést jelentő, H.265 tömörítési mód.

5 H.265 legfőbb előnyei: Jobb képminőség 50%-kal kisebb sávszélesség 50%-kal kisebb tárolási igény 50%-kal alacsonyabb bitráta

6 IP NVR sorozatok

7 IP NVR sorozatok Hagyományos NVR-ek: Az IP kamerák általános számítógépes hálózat segítségével csatlakoznak az NVR-hez, illetve kommunikálnak azokkal. Switch POE Switch POE NVR Router

8 IP PoE NVR sorozatok PoE NVR-ek: Az NVR-ek az IP kamerák csatlakoztatására szolgáló zárt, belső hálózat kialakítását biztosító helyi switch-ként működnek. Az IP kamerák közvetlenül egyetlen, a PoE megtáplálást és a kamera megjelenítésének és rögzítésének automatikus beállítását biztosító hálózati kábellel csatlakozik az NVR-hez. NVR Router

9 IP NVR sorozatok További 3 NVR sorozat áll rendelkezésre; NVR2- Összes csatorna támogatja max. 2MP (1080P) valósidejű rögzítését. NVR3- Összes csatorna támogatja max. 4MP valósidejű rögzítését. NVR5- Összes csatorna támogatja max. 5MP valósidejű rögzítését.

10 4ch IP NVR sorozatok PoE 8ch NVR5-4100PX 16ch (1.5U) NVR5-8200PX Új 32ch (2U) 4ch NVR P(1.5U) Q4 8ch Q4 NVR P(2U) NVR5-4100PE NVR5-8200PE

11 New 4ch IP NVR sorozatok Hagyományos NVR5-4100X 8ch NVR5-4100E 8ch NVR5-8200E NVR5-8200X 16ch (1U) NVR5-8200A 16ch (1U) NVR X(1U) NVR (1U)

12 32ch (1U) IP NVR sorozatok Hagyományos 32ch (2U) NVR (1U) 64ch (2U) NVR (2U) NVR (2U) 128ch (3U) Új NVR5-128RT(3U)

13

14 Általános bemutatás Provision-ISR rögzítőinek teljesen új, web-es és mobil app-ot is tartalmazó, grafikus felhasználói felülete (GUI). Alapelv volt a felhasználó-barátság, az intuitív, és egyszerű kezelhetőség.

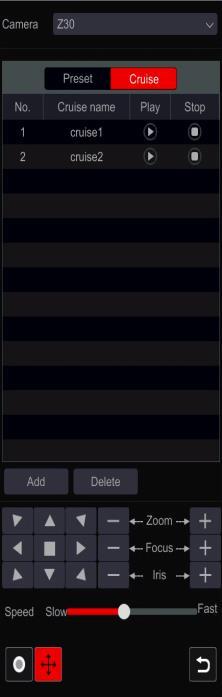

15 Intuitív kezelés Új, intuitív kialakítású Startmenü és eszközsáv Manuális rögzítés egy mozdulattal történő indítása Riasztás-/relékimenet egy mozdulattal történő vezérlése Előre beállított kamera elrendezések Meghatározható azonnali visszajátszási idő 3D PTZ kezelés Hang vezérlés

16 Csatornán belüli műveletek Mindegyik csatorna, egy az adott csatorna vonatkozásában a többi csatorna működésétől független, kezelést lehetővé tevő menüvel rendelkezik. X16 Digitális Zoom PTZ kezelés Visszajátszás Léptetés

17 Intelligens eszközbeállítás Fejlett HDD kezelés Duál-stream rögzítés IP kamera alapértelmezett felhaszálónév/jelszó beállítás

18 Keresés, Visszajátszás és Mentés Új tulajdonság Képkocka keresés Azonnal Sub-Stream visszajátszás Intelligens idővonal megtekintés és kezelés Többes mentési feladat Mentés egy kattintással

19 Új Web-Kliens felület Új, intuitív kialakítás. Teljes beállítási lehetőség Távoli visszajátszás idővonal segítségével Valósidejű sub-stream beállítás Több, különálló beállítási munkamenet Teljes PTZ vezérlés Kétirányú hang

20 Szoftveres változások v május. Főbb újdonságok Keresés és Mentés felületek egyesítése Vészhelyzet élőkép tulajdonság élőképre történő visszatérés egy egérkattintással Push értesítés Különböző rögzítési típusok jelzése különböző színekkel Fejlett IPC vezérlés (Firmware frissítés, kötegelt IP beállítás, jelszó módosítás) ütemezés Fejlett Online felhasználó megtekintés Fejlett távoli beállítás DVR/NVR Manuális rögzítés indítása távoli felületről

21 Szoftveres változások Főbb tulajdonságok: DVR/NVR v negyedév. Alapvető analitikai funkciók (vonalátlépés, steril terület, hiányzó/elhagyott tárgyak, kamera szabotázs) Intelligens IP Network: összes hálózathoz csatlakoztatott NVR egy Master NVR-ről Fejlett P2P, távoli beállítási felület 1.2 változat: FTP támogatás POS (Point of Sale) támogatás

22 Új Mobilalkalmazás H.265 támogatás Egyszeri bejelentkezés az összes eszközhöz Több eszköz használatának támogatása Intuitív nézetelrendezés beállítás Azonnali élőkép indítás opció Intelligens Lejátszás és Idősáv Fényképmegosztási lehetőség

23 Provision Cam2 v1.1 Új funkciókkal bővült az alkalmazás Android/iOS), most már magyar nyelven: Push értesítés (Ossia v1.0.4 vagy magasabb verziónál): Az értesítés történhet riasztás esemény (mozgás, szenzor vagy analitika) vagy eszköz hiba (kamera offline vagy lemez hiba) alapján. Manuális riasztás indítás 4 csatorna szinkronizált visszajátszása Teljes körű PTZ vezérlés (Mozgatás, Zoom, Preset, Őrjárat) Motoros varifokális kamerák objektívének beállítása alkalmazáson keresztül. Pillanatkép megosztása ben közvetlenül az alkalmazás segítségével. Csatlakoztatható eszközök számának megnövelése max. 32-re.

24 IP Kamera családok

25 IP - Kamerák A Provision-ISR IP kamerái elegáns és felhasználóbarát kialakítással rendelkező, kiváló videoteljesítményt nyújtó eszközök. Az összes kamera támogatja az ONVIF és PoE használatát. Egyes modellek továbbá szervizmonitor kimenettel, és a tökéletes felszerelést lehetővé tevő 3 tengelyű tartóval rendelkeznek.

26 IP - Kamerák Az IP kamerák piaci értelemben 3 csoportba sorolhatóak; 1. SOHO 1 piac: alacsony ár, korrekt teljesítmény(1-2mp) 2. SMB 2 piac: közepes ár, jó teljesítmény (2-4MP) 3. Projekt piac: magasabb ár, kiváló teljesítmény, (rögzítés)+vms (felügyelet és vezérlés) (3-5MP) 1 Small Office/Home Office 2 - Small and Midsize Businesses (kisebb, közepes gyárak, telephelyek, stb.)

27 IP - Kamerák Technikai értelemben 4 csoportba oszthatóak; S-Sight: költségérzékeny megoldásokhoz X-Sight: nagyszerű kép és felbontás az új H.264 tömörítéssel, Eye-Sight: kiváló képminőségre fokuszáló magas felbontás H.265 tömörítéssel, Dark-Sight: elérhető legnagyobb felbontás és képminőség H.265 tömörítéssel és kiváló éjszakai teljesítménnyel.

28 IP S-Sight Kamerák Az S-sight sorozat a SOHO piac költséghatékony igényeinek kielégítésére született.

29 IP - kamerák DI-390IPS36/DI-330IPS36/DI-340IPS536 1/3 CMOS érzékelő 2/3/4 Mega-Pixel (4MP -> Q3) H.264+ tömörítés (H.265 4MP) Valós Day & Night (mechanikus IR szűrő) Digitális WDR ONVIF 3.6mm Mega-Pixel optika Hagyományos IR megvilágítás PoE támogatás IP 66 védettség I1-390IPS36/I1-330IPS36/I1-340IPS536

30 IP - kamerák DI-390IPSVF/DI-330IPSVF/DI-340IP5SVF 1/3 CMOS érzékelő 2/3/4 Mega-Pixel (4MP -> Q3) H.264+ tömörítés (H.265 4MP) Valós Day & Night (mechanikus IR szűrő) Digitális WDR ONVIF mm Mega-Pixel optika Hagyományos IR megvilágítás PoE támogatás I1-390IPSVF/I1-330IPSVF/I-340IP5SVF/I3-340IP5SMVF IP 66 védettség

31 IP X-Sight kamerák Az X-sight sorozat a korábbi 2MP megoldás utódjaként került újratervezésre (2014 legjobb IP kamerája). A fejlett chipset a fejlettebb H.264+ tömörítésnek köszönhetően jobb tömörítési rátával állítja elő ugyan azt a jó minőségű képet, mint elődje. Tökéletes megoldás SMB projektekhez.

32 IP - kamerák DI-390IPAVF DAI-390IPA36 I3-390IPA36 1/3 CMOS érzékelő 2 Mega-Pixel H.264+ tömörítés Valós Day & Night (mechanikus IR szűrő) Digitális WDR ONVIF 3.6mm Fix (2.8-12mm Varifokális) Mega-Pixel optika* PoE támogatás 1 irányú hang IP 66 védettség DAI-390IPAVF I3-390IPAVF

33 IP - kamerák DI-390IPA36+ DI-390IPAVF+ Új 2MP Starlight 1/3 CMOS érzékelő 2 Mega-Pixel H.264+ tömörítés Valós Day & Night (mechanikus IR szűrő) Digitális WDR ONVIF 3.6mm Fix (2.8-12mm Varifokális) Mega-Pixel optika* PoE támogatás IP 66 védettség I1-390IPA36+ I3-390IPAVF+

34 IP Eye-Sight kamerák Az Eye-Sight IP kamerák a H.265 technológia úttörői! Kiváló éjjel-nappali teljesítménnyel 2 és 4MP felbontással érhetőek el. A H.265 technológia alkalmazásával egyidőben a H.264-et alkalmazó eszközökkel is kompatibilis.

35 IP - kamerák DAI-340IP536 DMA-340IP536 DAI-340IP5VF BX-342IP5 1/3 CMOS érzékelő 4 Mega-Pixel H.265/H.264 tömörítés DI-340IP5MVF Valós Day & Night (mechanikus IR szűrő) Valós WDR ONVIF 3.6mm Fix (3-11mm Varifokális) Mega-Pixel optika (9-22 mm I8) PoE támogatás 1 irányú hang (2 irányú hang, Riasztás be- /kimenet) CVBS IP 66 védettség* DI-340IP528/36 I4-340IP5VF I3-340IP536 I1-340IP536 I4(5)(8)-340IP5MVF

36 IP - kamerák DAI-390IP536 DAI-390IP5VF 1/3 CMOS érzékelő 2 Mega-Pixel H.265/H.264 tömörítés Valós Day & Night (mechanikus IR szűrő) Valós WDR ONVIF 3.6mm Fix (3-11mm Varifokális) Mega-Pixel optika* PoE támogatás 1 irányú hang (2 irányú hang, Riasztás be- /kimenet) CVBS IP 66 védettség* Q3 I3-390IP536 I4-390IP5VF

37 IP - 8M kamerák DAI-280IP536 DAI-280IP5MVF 1/3 CMOS érzékelő 4 Mega-Pixel H.265/H.264 tömörítés Valós Day & Night (mechanikus IR szűrő) Valós WDR ONVIF 3.6mm Fix (3-11mm Varifokális) Mega-Pixel optika PoE támogatás 1 irányú hang (2 irányú hang, Riasztás be- /kimenet) CVBS IP 66 védettség Q4 I3-280IP536 I4-280IP5MVF

38 IP Dark-Sight kamerák A Dark-sight sorozat ultranagy felbontást és ezzel egyidejűleg hihetetlen éjszakai teljesítményt biztosít. A kamerák 3MP és 5MP felbontással, és a H.264 eszközökkel kompatibilis integrált H.265 technológiával rendelkezik. Projektek piacára tervezve.

39 IP - 3M kamerák DAI-331IP536 I3-331IP536 1/3 Sony CMOS érzékelő 3 Mega-Pixel H.265/H.264 tömörítés Valós Day & Night (mechanikus IR szűrő) Szuperalacsony fényérzékenység Valós WDR ONVIF 3.6mm Fix (3-11mm Varifokális) Mega-Pixel optika PoE támogatás 1 irányú hang (2 irányú hang, Riasztás be- /kimenet) CVBS IP 66 védettség* DAI-331IP5VF I4-331IP5VF

40 IP - 5M Dark Sight kamerák 1/1.8 Sony CMOS érzékelő BX-251IP5 5 Mega-Pixel H.265/H.264 tömörítés Valós Day & Night (mechanikus IR szűrő) Szuperalacsony fényérzékenység Digitális WDR ONVIF mm Varifokális optika* PoE támogatás 2 irányú hang, Riasztás be-/kimenet CVBS IP 66 védettség* DAI-251IP5VF I4-251IP5VF

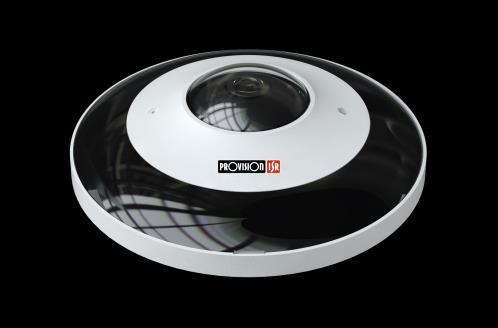

41 SPECIÁLIS KAMERÁK MC-392IP543 2MP /30fps real time H.265 Valós WDR Fisheye 4M/30fps real time H.265 Valós WDR Q4 4M/30fps AHD/TVI/CVI/analóg H.265 COC Q4 DVS (Digitális video szever)

42 IP PTZ kamerák X30 Ultra-Z IP 7 inch méretű ház 150M IR megvilágítási távolság (10 tömb LED) Analóg video kimenet 2 irányú hang 1 riasztás be- és 1 riasztás kimenet X30 Z-30IPE-2(IR)+ 2MP Z-30IP-3(IR) 3MP Z-30IP-5(IR) 5MP Q4 X20 Ultra-Z IP 7 inch méretű ház 100M IR megvilágítási távolság (8 tömb LED) Z-20IPE-2(IR)+ 2MP X20 Analóg video kimenet 2 irányú hang Z-20IP-3(IR) 3MP 1 riasztás be- és 1 riasztás kimenet Z-20IP-5(IR) 5MP Q4

43 IP PTZ kamerák 4 inch méretű ház Ultra-Z mini IP 100M IR megvilágítási távolság (6 tömb LED) Analóg video kimenet 2 irányú hang 1 riasztás be- és 1 riasztás kimenet X20 MZ-20IP-2(IR) 2MP MZ-20IP-3(IR) 3MP MZ-20IP-5(IR) 5MP Q4

44 IP PTZ kamerák 100M IR IP PTZ PTZ csőkamera 1/ 2.8 CMOS képérzékelő 20x motoros zoom 100M IR megvilágítási távolság (8 tömb LED) Analóg video kimenet 2 irányú hang 1 riasztás be- és 1 riasztás kimenet X20 I10PT-390IPX20 I10PT-330IPX20 I10PT-350IPX20 2MP 3MP 5MP Q4 50M IR IP PTZ I5PT-390IPX4 I5PT-390IPX10 I5PT-340IPX10 2MP 3MP 4MP Q4 PTZ csőkamera 20x motoros zoom 50M IR megvilágítási távolság (4 tömb LED) X10

45 Egyéb IP kiegészítő termékek PoE terméksorozat 10/100Mbps PoE switch-ek Tökéletesek bármilyen IP megfigyelőrendszer telepítéshez Stabil és egyszerű megoldás 2 feltöltés port IEEE802.3af/at 4/8/16/24 port 10/100/1000Mbps switch-ek Gigabites portok Valódi szakembereknek IEEE802.3af/at 4/8/16/24 port Rendszerinformációkat megjelenítő LCD kijelző (8/16/24 port) PoE kiegészítők PoE injektor/poe osztó PoE hosszabbító EoC (Ethernet over Coax) DCoE (DC over Ethernet)

46 1 Mega-Pixel kamera Day & night funkció Széles látószögű 3.6 mm-es optika H.264 tömörítés 2 irányú hangkapcsolat, beépített hangszóró/mikrofon Micro SD kártya helyi rögzítés Vezetéknélküli kapcsolat (802.11b/g/n) Mozgásérzékelés iphone/ipad/android alkalmazás ios/android Mobile alkalmazás: - Élőkép - Gesztus vezérlés - Távoli lejátszás - Helyi fénykép/video rögzítés - Többcsatornás nézet IP - Plug & View kamerák

47 IP - Plug & View kamerák

48 Köszönjük a figyelmet!
