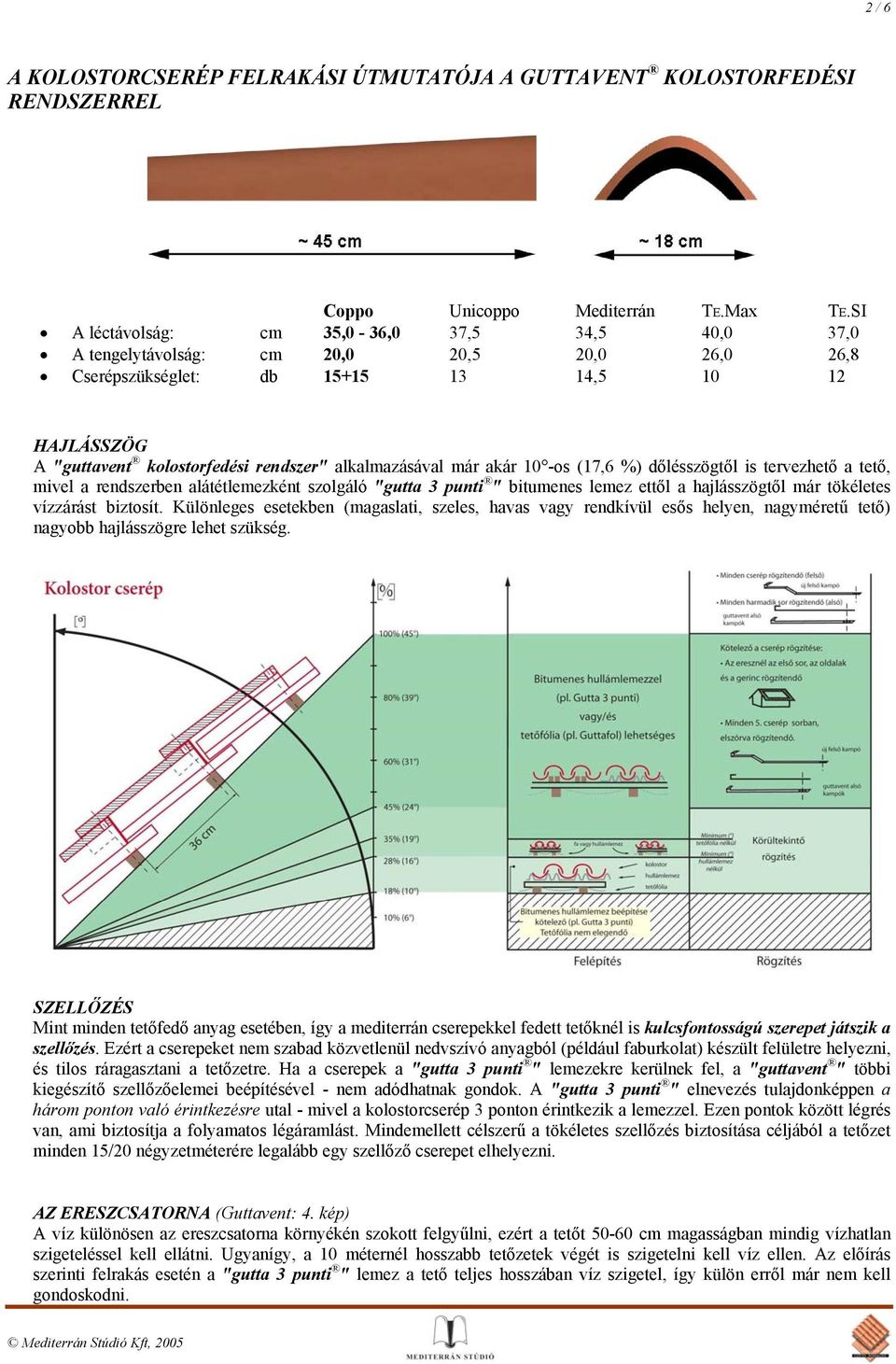

2 2 / 6 A KOLOSTORCSERÉP FELRAKÁSI ÚTMUTATÓJA A GUTTAVENT KOLOSTORFEDÉSI RENDSZERREL Coppo Unicoppo Mediterrán TE.Max TE.SI A léctávolság: cm 35,0-36,0 37,5 34,5 40,0 37,0 A tengelytávolság: cm 20,0 20,5 20,0 26,0 26,8 Cserépszükséglet: db , HAJLÁSSZÖG A "guttavent kolostorfedési rendszer" alkalmazásával már akár 10 -os (17,6 %) dőlésszögtől is tervezhető a tető, mivel a rendszerben alátétlemezként szolgáló "gutta 3 punti " bitumenes lemez ettől a hajlásszögtől már tökéletes vízzárást biztosít. Különleges esetekben (magaslati, szeles, havas vagy rendkívül esős helyen, nagyméretű tető) nagyobb hajlásszögre lehet szükség. SZELLŐZÉS Mint minden tetőfedő anyag esetében, így a mediterrán cserepekkel fedett tetőknél is kulcsfontosságú szerepet játszik a szellőzés. Ezért a cserepeket nem szabad közvetlenül nedvszívó anyagból (például faburkolat) készült felületre helyezni, és tilos ráragasztani a tetőzetre. Ha a cserepek a "gutta 3 punti " lemezekre kerülnek fel, a "guttavent " többi kiegészítő szellőzőelemei beépítésével - nem adódhatnak gondok. A "gutta 3 punti " elnevezés tulajdonképpen a három ponton való érintkezésre utal - mivel a kolostorcserép 3 ponton érintkezik a lemezzel. Ezen pontok között légrés van, ami biztosítja a folyamatos légáramlást. Mindemellett célszerű a tökéletes szellőzés biztosítása céljából a tetőzet minden 15/20 négyzetméterére legalább egy szellőző cserepet elhelyezni. AZ ERESZCSATORNA (Guttavent: 4. kép) A víz különösen az ereszcsatorna környékén szokott felgyűlni, ezért a tetőt cm magasságban mindig vízhatlan szigeteléssel kell ellátni. Ugyanígy, a 10 méternél hosszabb tetőzetek végét is szigetelni kell víz ellen. Az előírás szerinti felrakás esetén a "gutta 3 punti " lemez a tető teljes hosszában víz szigetel, így külön erről már nem kell gondoskodni.

3 A GUTTAVENT KOLOSTORFEDÉSI RENDSZER LÉNYEGE A "guttavent kolostorfedés" tulajdonképpen három rétegből áll. Egy réteg "gutta 3 punti " bitumenes alátét lemezből és azon két réteg (alsó és felső) agyagcserépből. A porhó és esővíz ellen a bitumenes lemez tökéletes védelmet nyújt, de a kondenzvíz elvezetésére célszerű tetőfóliát is beépíteni. ALÁTÁMASZTÁS A léctávolság cm között lehetséges, erre elsősorban a súlyteher miatt van szükség és a cserepek hossza illetve tető hosszirányú méretezése szabja meg. Amennyiben szeggel rögzítik a felső cserepet, úgy 9 cm után ismét lécezni kell. Amennyiben az alsó cserepet is rögzítik (minimum minden 4. sor cserép ajánlott) úgy ennél a sornál a soron következő léc (ami cm - ként követi egymást) alá is fel kell tenni egy lécet kb. 1-1,-re, mert a kampó mérete így kéri. És ez így ismétlődik minden negyedik soron. Az első induló sor léc távolsága rövidebb cm - ez függ a csatorna méretétől is. A faanyagot érdemes impregnálni rovarirtó vagy gombaölő favédő szerekkel így a tetőszerkezet élettartalma meghosszabbítható. 3 / 6 A "gutta 3 punti " bitumenes alátét lemez felrakása rendkívül egyszerű. A korábban kialakított tetőszerkezetre a rendszer tartozék vízzáró gumifejű szöggel néhány ponton (10-20 db/tábla) rögzítjük az anyagot, a tetőlejtésétől függően (2.kép) Arra figyeljünk oda, hogy a lemezeket mindig az uralkodó széliránnyal ellentétes oldalon kezdjük felhelyezni. Az átfedés oldal irányban egy hullám, a hosszanti átfedés minimum 1 legyen, de lapos tetőknél (16-24 fokig -ig) legalább 20 cm! Egy tábla - a tetőlejtéstől függően átlag 1,37 m 2 nettó tetőfelület lefedésére elegendő. A hullámlemezre csak súlyelosztó járólap segítségével szabad rálépni. KOLOSTORCSERÉP FEDÉS A kolostorcserepek felrakása az induló alsó réteg kirakásával kezdődik. Ezeket a cserepeket konkáv felületükkel fölfelé, tökéletes sorban kell elhelyezni, az ereszcsatornától indulva a gerinc felé olymódon, hogy a cserepek keskenyebb vége helyezkedik el az ereszcsatornánál. Ezt a munkát lényegesen megkönnyíti a "guttavent kolostorfedési rendszer" 2 tartozéka. Mindenek előtt a "gutta 3 punti " alátét lemez - ami a hullámkiosztásokból adódóan eleve meghatározza a cserepek helyét, ezen kívül a három ponton való érintkezés miatt stabilabb ágyazatot teremt a cserepek részére, meggátolva ezzel az esetleges csúszást. Az előre festett fém szellőzőrács szintén segít a pontos helymeghatározásban és a szellőzés mellett ráadásul a madarak és rovarok ellen is védelmet nyújt. Erre a rácsra akasszuk az induló kolostorcserép tartó kampót, mert ez a kampó fogja rögzíteni az induló alsó illetve felső cserépsort. Folyóméterenként kb.1 db szellőzőrács kell és az indulókampóból pedig kb.5 vagy 10 db. (Guttavent: 1-4 kép) Az induló alsó cserépsorra felrakandó (azaz a felső) réteg cserepet a konkáv felületükkel lefelé kell elhelyezni, úgy, hogy az alsó réteg cserepeinek az "érintkezési" éleit lefedjék. Az első soron elhelyezett (felső) réteget rövidebb háromnegyedes (T/36) ös kóddal jelölt induló cserepekből kell kialakítani. Az induló cserépből folyóméterenként kb. 5 db kell. Figyeljünk arra, hogy a következő alsó réteg pontosan érintkezzen az induló cseréppel. Ezzel alakul ki a cserepek átlagos átfedése. Egy négyzetméter netto fedéshez átlagosan 30 db cserépre van szükség, amennyiben a "gutta 3 punti " bitumenes lemezt alkalmazzuk úgy ez átlag 28 db-ra csökken mert a cserepek nem csúsznak össze. Mégis a bonyolultabb tetőknél a vágások és az esetleges törések miatt célszerű kb. 6-8 %-ot ráhagyni az anyagszükséglet kalkulálásakor. A felrakásnál soha ne egymás után bontsuk a raklapokat, hanem keverjünk több raklapból, különösen az antik cserepek esetében. Erre azért van szükség, mert az egyes raklapok között szín árnyalatbeli különbség elképzelhető - ami a megfelelő felrakáskor eloszlik. Az árnyalatbeli színeltérésekre nem vállalunk garanciát (ez az összes mediterrán cserepünkre vonatkozik). CSERÉP RÖGZÍTÉS A mediterrán tetők jellegzetessége az alacsonyabb dőlésszög. 16 és 24 között ajánlott a rögzítés, ha azonban a dőlésszög meghaladja a 24 -ot, a cserepek rögzítése kötelező. A rögzítésre többféle mód nyílik, lehet a cserepeket szegelni, és kampóval rögzíteni, illetve a kettőt kombinálni. A "gutta 3 punti " lemez alkalmazásánál - ügyeljünk azonban arra, hogy amennyiben a lemez megsérül úgy a vízhatlanságot már nem tudjuk garantálni. Ezért a rögzítéshez

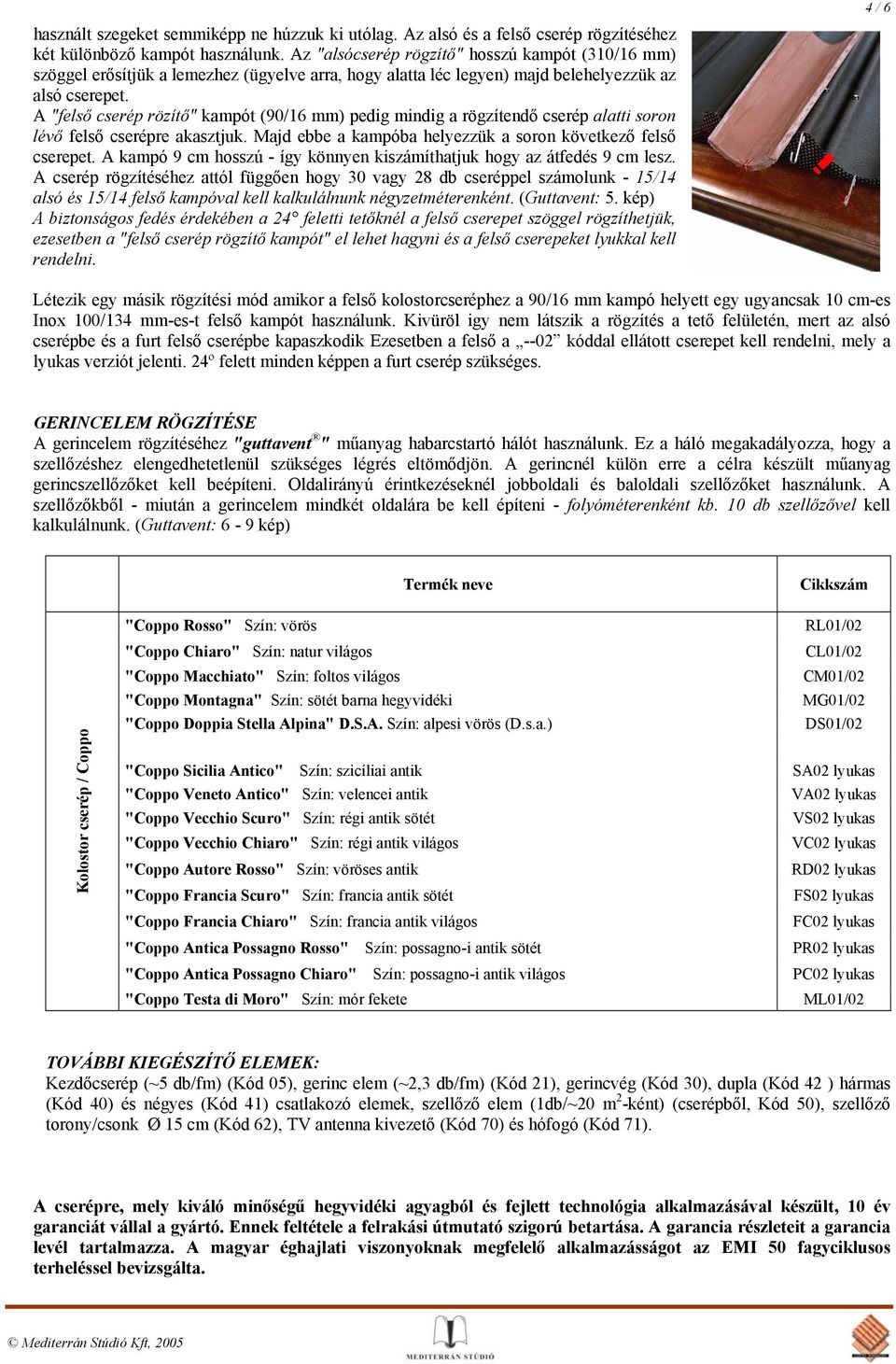

4 használt szegeket semmiképp ne húzzuk ki utólag. Az alsó és a felső cserép rögzítéséhez két különböző kampót használunk. Az "alsócserép rögzítő" hosszú kampót (310/16 mm) szöggel erősítjük a lemezhez (ügyelve arra, hogy alatta léc legyen) majd belehelyezzük az alsó cserepet. A "felső cserép rözítő" kampót (90/16 mm) pedig mindig a rögzítendő cserép alatti soron lévő felső cserépre akasztjuk. Majd ebbe a kampóba helyezzük a soron következő felső cserepet. A kampó 9 cm hosszú - így könnyen kiszámíthatjuk hogy az átfedés 9 cm lesz. A cserép rögzítéséhez attól függően hogy 30 vagy 28 db cseréppel számolunk - 15/14 alsó és 15/14 felső kampóval kell kalkulálnunk négyzetméterenként. (Guttavent: 5. kép) A biztonságos fedés érdekében a 24 feletti tetőknél a felső cserepet szöggel rögzíthetjük, ezesetben a "felső cserép rögzítő kampót" el lehet hagyni és a felső cserepeket lyukkal kell rendelni. 4 / 6 Létezik egy másik rögzítési mód amikor a felső kolostorcseréphez a 90/16 mm kampó helyett egy ugyancsak 10 cm-es Inox 100/134 mm-es-t felső kampót használunk. Kivüröl igy nem látszik a rögzítés a tető felületén, mert az alsó cserépbe és a furt felső cserépbe kapaszkodik Ezesetben a felső a --02 kóddal ellátott cserepet kell rendelni, mely a lyukas verziót jelenti. 24º felett minden képpen a furt cserép szükséges. GERINCELEM RÖGZÍTÉSE A gerincelem rögzítéséhez "guttavent " műanyag habarcstartó hálót használunk. Ez a háló megakadályozza, hogy a szellőzéshez elengedhetetlenül szükséges légrés eltömődjön. A gerincnél külön erre a célra készült műanyag gerincszellőzőket kell beépíteni. Oldalirányú érintkezéseknél jobboldali és baloldali szellőzőket használunk. A szellőzőkből - miután a gerincelem mindkét oldalára be kell építeni - folyóméterenként kb. 10 db szellőzővel kell kalkulálnunk. (Guttavent: 6-9 kép) Termék neve Cikkszám Kolostor cserép / Coppo "Coppo Rosso" Szín: vörös RL01/02 "Coppo Chiaro" Szín: natur világos CL01/02 "Coppo Macchiato" Szín: foltos világos CM01/02 "Coppo Montagna" Szín: sötét barna hegyvidéki MG01/02 "Coppo Doppia Stella Alpina" D.S.A. Szín: alpesi vörös (D.s.a.) DS01/02 "Coppo Sicilia Antico" Szín: szicíliai antik SA02 lyukas "Coppo Veneto Antico" Szín: velencei antik VA02 lyukas "Coppo Vecchio Scuro" Szín: régi antik sötét VS02 lyukas "Coppo Vecchio Chiaro" Szín: régi antik világos VC02 lyukas "Coppo Autore Rosso" Szín: vöröses antik RD02 lyukas "Coppo Francia Scuro" Szín: francia antik sötét FS02 lyukas "Coppo Francia Chiaro" Szín: francia antik világos FC02 lyukas "Coppo Antica Possagno Rosso" Szín: possagno-i antik sötét PR02 lyukas "Coppo Antica Possagno Chiaro" Szín: possagno-i antik világos PC02 lyukas "Coppo Testa di Moro" Szín: mór fekete ML01/02 TOVÁBBI KIEGÉSZÍTŐ ELEMEK: (~5 db/fm) (Kód 05), gerinc elem (~2,3 db/fm) (Kód 21), gerincvég (Kód 30), dupla (Kód 42 ) hármas (Kód 40) és négyes (Kód 41) csatlakozó elemek, szellőző elem (1db/~20 m 2 -ként) (cserépből, Kód 50), szellőző torony/csonk Ø 1 (Kód 62), TV antenna kivezető (Kód 70) és hófogó (Kód 71). A cserépre, mely kiváló minőségű hegyvidéki agyagból és fejlett technológia alkalmazásával készült, 10 év garanciát vállal a gyártó. Ennek feltétele a felrakási útmutató szigorú betartása. A garancia részleteit a garancia levél tartalmazza. A magyar éghajlati viszonyoknak megfelelő alkalmazásságot az EMI 50 fagyciklusos terheléssel bevizsgálta.

5 Rögszités: Hajlásszög > 24 º Coppo - Kolostorcserép (18/14,5 x 4) 5 / cm 2-3 cm --02 felső alsó (x) 20 cm 20 cm 20 cm 20 cm 2, 36 cm (q0) 36 cm --21 Gerinc elem 15/18 cm 36 cm 28, 12 cm (31 cm) (q1) horronyal Szellőző fémrács vagy müanyag Kampó kezdőcserepek rögzítésére 50/16 mm 3 3, (q0) Csavar/Szög min 120 mm x 7 mm max (24º felett, minden sor rögzitve) vagy (q1) Kampó felső kolostorcseréphez Inox 100/134 mm 37 cm (x) Tetőfólia GuttaFol

6 Rögszités: Hajlásszög > 10 º!!! Coppo - Kolostorcserép (18/14,5 x 4) 6 / 6 (5-6 cm) (2-3 cm) --02 felső alsó (b) (a) (x) 20 cm 20 cm 20 cm 20 cm (a) (q2) (36 cm) kb. (r) (36 cm) (q1) (36 cm) (a) (28,) (3) kb. (3) (a) 3Punti bitumenes alátétlemez (b) Szeg bitumenes alátátlemez rögzítéséhez Szellőző fémrács vagy müanyag Kampó kezdőcserepek rögzítésére 50/16 mm (q1) Kampó felső kolostorcseréphez Inox 100/134 mm vagy (q2) Kampó felső kolostorcseréphez 90/16 mm (3) (r) Kampó alsó kolostorcseréphez /16 mm (minden 4-ik sor) (x) Tetőfólia GuttaFol (r) (28,) (x)
