1 Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki Kar Mechatronika, Optika és Gépészeti Informatika Tanszék Általános irányelvek a Méréstechnika (BMEGEMIBXMT vagy BMEGEMIAMG1) Műszertechnika (BMEGEFOAG02) tantárgyak laborméréseinek elvégzéséhez és kiértékeléséhez Budapest, 2019

2 Tartalomjegyzék 1. Pontozási útmutató Felkészülés a mérésekre A jegyzőkönyv alapkövetelményei... 4 a) A jegyzőkönyv (letöltött vagy kézzel írott) formai követelményei... 4 b) A jegyzőkönyv (letöltött vagy kézzel írott) tartalmi követelményei... 5 c) A mérés kiértékelése során ügyeljen a következőkre Táblázat minta a mérőműszerek adatainak megadásához Kerekítés Különböző megbízhatósági szintekhez tartozó faktorok Gauss-eloszlás esetén Mérőműszerek leírása és használatuk Tolómérő (1), (4), (6) Ipari szögmérő (1), (4) Kengyeles mikrométer (1), (2) Mérőóra csúcsbakkal (1), (4) A finomtapintó (2) Mérőhasábkészlet (2) (4) Digitális kijelzésű mérőóra (3) Digitális kijelzésű tolómérő (5) Mérőmikroszkóp (6)

3 1. Pontozási útmutató Ha a következő pontokban megfogalmazott követelmények nem teljesülnek, a jelzett pontszámok vonhatók le a maximális 10 pontból: a mérést végző személy neve -1 pont a mérést végző személy aláírása -1 pont a mérés helye, ideje -1 pont a mérést végző szervezet megnevezése -1 pont a mérés szempontjából lényeges külső tényező (pl. hőmérséklet) -1 pont a méréshez használt mérőeszközök neve -1 pont a méréshez használt mérőeszközök azonosításához szükséges adatok -1 pont (gyártó és gyári vagy leltári szám) a méréshez használt mérőeszközök mérési tartománya és felbontása -1 pont a mérendő mennyiség (pl. munkadarab) definiálása, leírása, jelölése. -1 pont a mérés célja -1 pont a mérés menete -1 pont az összoldalszám -1 pont az oldalszámozás -1 pont a számítások során alkalmazott összefüggések -1 pont egyéb paraméter használata esetén jelölje annak forrását is! -1 pont a mértékegységek -2 pont a végeredmény (illetve a hiba értéke nagyságrendben téves) -2 pont a végkövetkeztetés (vagy helytelen) -2 pont A jegyzőkönyv elégtelen, ha nem megfelelő a külalak -10 pont hiányoznak a mérőműszerekről leolvasott értékek (a mért értékek) -10 pont hiányoznak a felhasznált összefüggések, és a belőlük számított értékek -10 pont hiányzik a mérés eredménye táblázatosan vagy jól láthatóan összefoglalva -10 pont az egész jegyzőkönyv (a rajzok kivételével) ceruzával készült -10 pont a jegyzőkönyvben tollal készült rajz szerepel -10 pont A mérés teljesítéséhez minimum 4 pont elérése szükséges! 3

4 2. Felkészülés a mérésekre A hallgatónak minden esetben tanulmányoznia kell a mérésekre vonatkozó mérési segédleteket, a gyakorlatra felkészülten kell érkeznie. A mérési beosztás megtalálható a tanszéki honlapon, a Letöltések/Finommechanikai és méréstechnikai tárgyak/méréstechnika (BSc) menüpont alatt A hallgatónak minden esetben magával kell hoznia az alább felsorolt követelményeknek megfelelő, előkészített (letöltött vagy kézzel írott) jegyzőkönyvet, valamint a jegyzőkönyv elkészítéséhez szükséges íróeszközöket (ceruza, toll, A4-es fehér lap, vonalzó, körző, zsebszámológép) 3. A jegyzőkönyv alapkövetelményei A hallgatónak minden laboratóriumi mérésre előkészített jegyzőkönyvvel kell megjelennie (amely vagy letölthető a tanszéki honlapról vagy kézzel írott), a gyakorlat végén pedig az elkészített jegyzőkönyvet le kell adnia a gyakorlatvezetőnek. A jegyzőkönyv elkészítésekor az egyik alapvető követelmény, hogy az egy önállóan értelmezhető dokumentum legyen: a mérés reprodukálhatóságához szükséges adatok, számítások logikusan szerepeljenek benne, vagy egyértelmű hivatkozással legyenek ellátva. a) A jegyzőkönyv (letöltött vagy kézzel írott) formai követelményei Kézzel írott jegyzőkönyv esetén minden mérési jegyzőkönyv első oldalán az alábbi fejlécnek kell szerepelnie Üres, ide kerül majd az osztályzat A mérést végző hallgató neve, Neptun kódja A mérés címe Helyszín: Időpont: Kurzus kód: A mérés sorszáma nagy számmal A jegyzőkönyv minden esetben A4-es sima fehér lapon vagy az előre kinyomtatott lapon, tollal készüljön (kivéve, CERUZARAJZ: a vázlat vagy skiccrajzok, értelmezést segítő ábrák, számegyenes értékekkel) A jegyzőkönyv alapján egyértelműen nyomon követhetőnek kell lennie az elvégzett munkának Minden oldal külön sorszámozott, az első oldalon szerepeljen az összoldalszám A mérést végző személy a gyakorlat végén aláírásával hitelesítse a dokumentumot annak végén 4

5 b) A jegyzőkönyv (letöltött vagy kézzel írott) tartalmi követelményei A jegyzőkönyvnek tartalmaznia kell a mérés megnevezését, valamint sorszámát. Továbbá a mérést végző személy nevét, Neptun kódját, a mérés helyét, idejét, valamint a tantárgy laboratóriumi gyakorlatának kurzuskódját (előre kitöltése megengedett!) A jegyzőkönyvnek tartalmaznia kell a mérés célját és a mérés menetét (előre kitöltése megengedett!). A jegyzőkönyvnek tartalmaznia kell a méréshez használt mérőeszközök adatait, a megadott formátumban. A jegyzőkönyvnek tartalmaznia kell a mérés szempontjából lényeges külső tényezőket (jelen tárgy keretein belül, a terem hőmérsékletét). A jegyzőkönyvnek tartalmaznia kell a csatolt mellékletek listáját. A jegyzőkönyvnek tartalmaznia kell a mérendő munkadarab azonosítóját, valamint a mérendő mennyiség megnevezését. (pl. az XYZ jelű munkadarab átmérője). A jegyzőkönyvnek tartalmaznia kell a mérőműszerekről leolvasott értékeket, valamint a számított mennyiségeket. A jegyzőkönyv végén egyértelműen mondja ki a mérés céljának megfelelő végkövetkeztetést! c) A mérés kiértékelése során ügyeljen a következőkre Minden esetben jelölje a leolvasott, illetve a számított mennyiségek mértékegységét! Tartsa be a méréstechnikában alkalmazandó kerekítési szabályokat! A számítások során alkalmazott összefüggéseket és azok eredményeit minden esetben írja le! Egyéb paraméter (pl. adatlapról leolvasott érték) használata esetén jelölje annak forrását is! Törekedjen a számítás menetének áttekinthetőségére! 4. Táblázat minta a mérőműszerek adatainak megadásához Gyártási Mérési Felbontás Sorsz. Megnevezés Gyártó/Típus szám / tartomány [mm] [mm] Leltári szám 1. Mérőóra Mitutoyo 0 12,00 [mm] 0,01 [mm] A táblázatban tüntessen fel minden, a mérés során használt eszközt! Amennyiben az eszköz valamelyik adata nem ismert, vagy nem értelmezhető, húzza ki azt a mezőt! 5

6 A műszerek adatainak pontos rögzítése törvényes előírás, és a mérés ismétlőképességének fontos feltétele. 5. Kerekítés A mérés során leolvasott értékeket és a számítások eredményeit egyaránt a mérőműszerek mérési pontosságának nagyságrendjére kell kerekíteni. Az átlag, a szórás és a konfidencia intervallum számításánál a mérőműszer pontosságával, vagy annál 1 illetve 2 jeggyel pontosabban lehet megadni az eredményeket(ld. 2-es mérés, 3-as mérés). Amennyiben egy részeredményből később gyököt kell vonni, a négyzetre emelt részeredmény a mérőműszer felbontásának kétszeresére adható meg. A kerekítéseket az alábbi táblázatban összefoglaltak alapján kell elvégezni: Elhagyott jegy Megmaradó jegy Példák < 5 Nem változik 3,14 3,1 > 5 3,16 = 5, de utána van még értékes jegy 3,1501 Eggyel nő 3,15 = 5 és a megmaradó jegy páratlan 3,35 3,25 = 5 és a megmaradó jegy páros, vagy nulla Nem változik 3,45 3,05 3,2 3,2 3,4 3,2 3,4 3,0 6. Különböző megbízhatósági szintekhez tartozó faktorok Gauss-eloszlás esetén Gyakoriság diagram diszkrét esetben 6

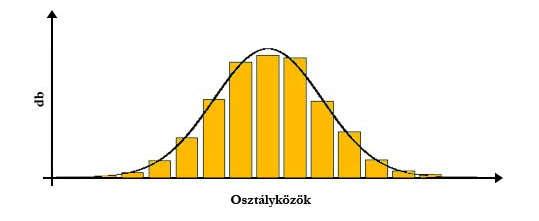

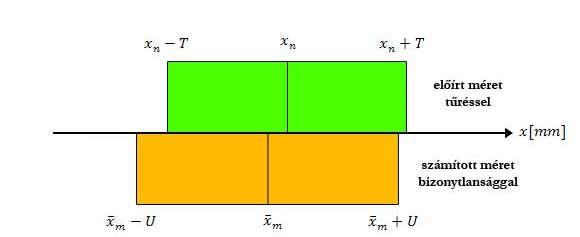

7 Standard Normál (Gauss) eloszlásfüggvény Két ismert tűrésmező összehasonlítása számegyenesen történő ábrázolással: 7

8 7. Mérőműszerek leírása és használatuk 7.1. Tolómérő (1), (4), (6) A tolómérő egy mechanikai elven működő, hosszmérésre alkalmas eszköz, amelynek működése összehasonlító módszeren alapszik (a két fogalom együtt képezi a mérési eljárást). Az összehasonlítás esetünkben azt jelenti, hogy a munkadarab mérendő hosszát egy előre ismert etalon mérettel hasonlítjuk össze, ami jelen esetben a tolómérőn található skála. A tolómérővel nagyon gyorsan és egyszerűen, szinte bármilyen hosszméret mérhető (pl. oldalhossz, átmérő, üregmélység). Az eszköz kialakítástól függően általában 0,05 mm-es felbontással rendelkezik, ami digitális kijelzésű tolómérők esetén 0,01 mm is lehet. A tolómérőt leginkább gyors ellenőrző mérésekhez használják. A tolómérő fő részei az 1. ábrán, a tételek megnevezései az 1. táblázatban láthatók. 1. ábra: A tolómérő fő részei 1. táblázat: A tolómérő fő részeinek megnevezése 1 Rögzített mérőpofa 7 Mélységmérő rúd 2 Mérőfelületek külső méretekhez 8 Vezetősín 3 Mozgatható mérőpofa 9 Tolóka 4 Mellékskála (nóniusz) 10 Rögzítő csavar 5 Főskála 11 Mérőfelületek belső méretekhez 6 Mérőfelületek mélységméréshez A tolómérő két részből áll: egy állórészből, és egy ezen az állórészen hosszirányban elcsúsztatható mozgórészből. Az állórészen található a rögzített mérőpofa (1) a főskálával (5), amely a mérés bázisát képezi. Ez az etalon hosszúság, amihez a munkadarab méretét lehet viszonyítani; általában milliméteres osztású. A tolómérő mozgórészén található a mellékskála (4), más néven a nóniusz, amellyel az 1 mm-nél nagyobb pontosságot igénylő méretek mérhetők. Ez is az etalon része. 8

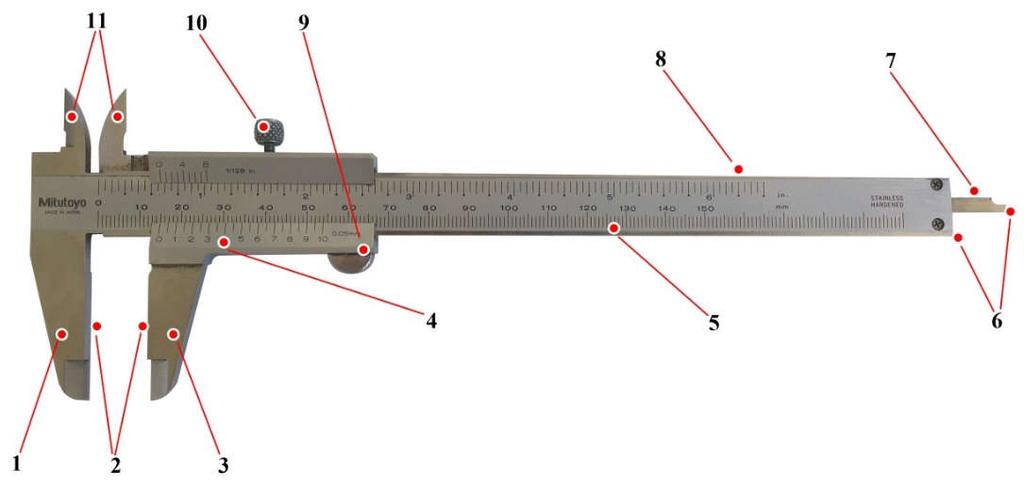

9 Az állórész és a mozgórész közötti lineáris vezetést a vezetősín (8) biztosítja. A mozgatható mérőpofa (3) a tolókával (9) állítható. A tolókán lévő rögzítő csavarral (10) az aktuális pozíció fixálható. A csavar túlzott meghúzása a két rész egymásba feszülését okozhatja. A tolóka elcsúsztatásához a csavart fel kell lazítani. Egyes típusú tolómérőknél a tolókát laprugó szorítja az álló vezetékhez, csökkentve a kotyogást. Ha nincs laprugó, és a rögzítő csavar nincs teljesen kilazítva, akkor a tolóka kotyogni fog a sínen, aminek következtében már nagyon kicsi erőhatásokra is elmozdul, a mérés ugyancsak pontatlan lesz. Ha a tolómérő mérőpofáinak sík mérőfelületei illeszkednek egymáshoz, akkor a két skála nullpontja (referencia pontja) egybeesik, és a többi osztásvonal pozíciója eltér. A tolómérő felbontása megállapítható a mellékskálán lévő osztások számából. A tolómérő leolvasása Legyen a tolómérő felbontása x, a főskála osztásköze (két osztása közötti távolság) pedig y. A gépészeti gyakorlatban általában, és a sillabuszban a továbbiakban y = 1 mm. Legyen az adott méret egészrésze a főskáláról leolvasható méret, és a törtrésze az, melynek meghatározásához ezen felül a mellékskálára, azaz a nóniuszra is szükség van. A nóniusz osztásközét úgy kell meghatározni, hogy azzal a főskála osztásánál kisebb, a műszer pontosságának (felbontásának) megfelelő méretek meghatározhatók legyenek. Legyen a nóniusz osztásköze y x 1 x, így a főskála i-edik osztásának a nullponttól vett távolsága iy i, a nóniusz i-edik osztásának távolsága pedig i ( y x) i ix. Ekkor, ha a két skála nullpontja egybeesik, a skálák i-edik osztásainak távolsága ix lesz (ld. 2. ábra). 2. ábra: A főskála és a mellékskála osztásközei Tehát a nóniuszt ix távolsággal eltolva annak i-edik osztása a főskála valamelyik osztásával biztosan egybe fog esni. Így biztosított, hogy a felbontásnak megfelelő törtrészek mindegyike egyértelműen leolvasható legyen a műszerről. A leolvasandó értéket az határozza meg, hogy a nóniusz hányadik osztása esik egybe a főskála valamely osztásával. A törtrészek leolvasása tehát független attól, hogy a nóniusz nullpontja a főskála nullpontjához képest hol helyezkedik el. A méret egyértelmű meghatározása érdekében a nóniuszt úgy célszerű kialakítani, hogy az n-edik osztása a főskála n-edik osztásától épp annak egy osztásközével legyen lemaradva, tehát a két skála n-edik osztásának távolsága megegyezzen a főskála y osztásközével. 9

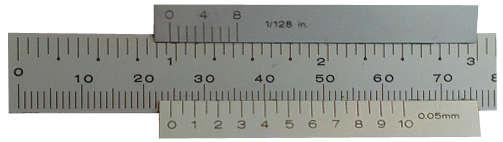

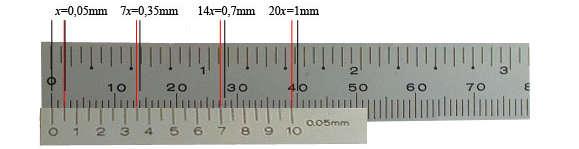

10 Ekkor az összes lehetséges törtrészt le lehet olvasni úgy, hogy a nóniusz nullpontja a főskálának ugyanazon két osztása között marad. Ezáltal nem csak a törtrészeket, hanem a teljes méretet is egyértelműen le lehet olvasni a műszerről. Miután a törtrész kiadódik abból, hogy a nóniusz melyik osztása esik egybe a főskála egy osztásával, a méret egészrésze a főskálának azon értéke lesz, amelyiket a nóniusz nullpontja éppen elhagyta. Teljesüljön tehát a két skála n-edik osztása közötti távolságra, hogy nx y 1. Ebből az n 1/ x összefüggés adódik a nóniusz osztásainak darabszáma és a műszer felbontása között. A nóniusz osztásközét növelni szokás a könnyebb leolvasás érdekében. Jelölje ennek mértékét az a skálázási paraméter. Ennek nagysága tervezői döntés, így szabadon választható, de a főskála osztásközének egész számú többszörösének kell lennie. Ekkor az egyértelmű leolvashatóságra vonatkozó összefüggések egyike sem sérül. A nóniusz osztásköze a y x a 1 x lesz, az i-edik osztások távolsága a nullponttól i ( a y x) i ( a 1) ix. Ha az a skálázási paraméter az y egész számú többszöröse, akkor ez azt jelenti, hogy a nóniusz i-edik osztása a főskála i ( a y) i ( a 1) -edik osztásával esik egybe. Tehát ebben az esetben, figyelembe véve, hogy a méretet az határozza meg, hogy a nóniusz hányadik osztása esik egybe a főskála egy osztásával, a leolvasás eredményét a nem befolyásolja. Ha a nem y egész számú többszöröse, akkor a skálák egymáshoz képesti eltolódása a fentiekhez képest sérül és új megfontolást igényel. (A nóniusz bővítése nélkül a korábbi levezetés a 0 -val értelmezhető). A mérés során használt tolómérőre a következő konkrét értékek vonatkoznak: osztása, y 1 mm a főskála x 0, 05 mm a műszer pontossága. Tehát a nóniusznak n 1/ x 20 db osztása van. A skálázási paraméter a 1 mm, így a nóniusz osztásköze a y x 1,95 mm. A nóniusz teljes hossza n ( a y x) 39 mm, tehát ha a két skála nullpontja egybeesik, akkor a nóniusz utolsó osztása a főskála 39 mm-es osztásával esik egybe. Mérnöki gyakorlatban egy másik jellemzően előforduló tolómérőtípus adatai: y 1 mm a főskála osztása, x 0,1 mm a műszer pontossága. Tehát a nóniusznak n 1/ x 10 db osztása van. A skálázási paraméter a 1 mm, így a nóniusz osztásköze a y x 1,90 mm. A nóniusz teljes hossza n ( a y x) 19 mm, tehát ha a két skála nullpontja egybeesik, akkor a nóniusz utolsó osztása a főskála 19 mm-es osztásával esik egybe. A 3. ábrán látható méret leolvasása: A nóniusz nullpontja a főskála 24 és 25 értékei között áll, az egészrész tehát 24 y 24 mm. A nóniusz 5-ös osztása esik leginkább egybe a főskála osztásaival, így a méret törtrésze 10x 100,05 0,50 mm. A teljes méret M 24 0,50 24,50 mm. 3. ábra: Példa tolómérő leolvasásához 10

11 Egyszerű hosszmérés során a munkadarabot mindig két mérőfelület közé kell befogni és rögzíteni. Ez a tolóka segítségével történik, azaz a mérőpofák mérőfelületét rá kell tolni a munkadarabra. Fontos, hogy a mérőfelületeket ne nyomjuk túlságosan össze, mert ilyenkor az erőhatás miatt billen a tolóka és szöghiba keletkezik, ami elsőrendű hibának minősül! A szöghiba okozója az Abbe-elv 1 be nem tartása. Az Abbe-elv kimondja, hogy a mérőberendezés konstrukciója legyen olyan, hogy a munkadarab mérendő mérete és az osztásos mérce egy egyenesbe essen. Ez az elv a tolómérő esetében a konstrukció geometria-, illetve az összeszorító erő okozta deformációk miatt nem teljesül. Ezek ellenére mérés közben törekedni kell arra, hogy az Abbe-elv hiánya minél kevésbé érvényesülhessen. Pl. figyelni kell arra, hogy a mérendő munkadarab a lehető legközelebb essen a tolómérő szárához (4. ábra), illetve az összeszorító erő ne okozzon kotyogást vagy befeszülést. 4. ábra: Helytelen és helyes mérés tolómérővel A tolómérővel külső méreteket (pl. hengerátmérő) a (2), belső méreteket (pl. furatátmérő) a (11), mélységet a (6) mérőfelületekkel és a mélységmérő rúddal (7) lehet mérni. Az 5. ábrán egy-egy ilyen mérési illusztráció látható. 5. ábra: Mélység, külső és belső méretek mérése tolómérővel 1 ERNST KARL ABBE (1840. január január 14.) német matematikus, fizikus, egyetemi tanár. Abbe nevét leginkább optikai munkássága tette ismertté. Kevesen tudják, de Abbe vezette be először a napi nyolc órás munkarendet a Carl Zeiss Optikai Műveknél, mely vállalatnak igazgatója és társtulajdonosa volt ban Carl Zeiss felkérte Abbét néhány komolyabb optikai probléma megoldására, mely a mikroszkóp lencsék készítése során merült fel. Kezdetben a kísérletek Zeisst az üzleti csőd közelébe sodorták, de ő nem vesztette el bizalmát Abbéban, aki végül is sikerrel birkózott meg a feladattal. A Zeiss műhely ettől kezdve piacvezető lett a szakmában, és viharos fejlődésnek indult. Zeiss úgy ismerte el Abbe érdemeit, hogy bevette társnak az üzletbe ban feltalálta az apokromatikus lencserendszert a mikroszkóp számára. Ez a jelentős áttörés a mikroszkópok elsődleges és másodlagos torzítását is képes kiküszöbölni. 11

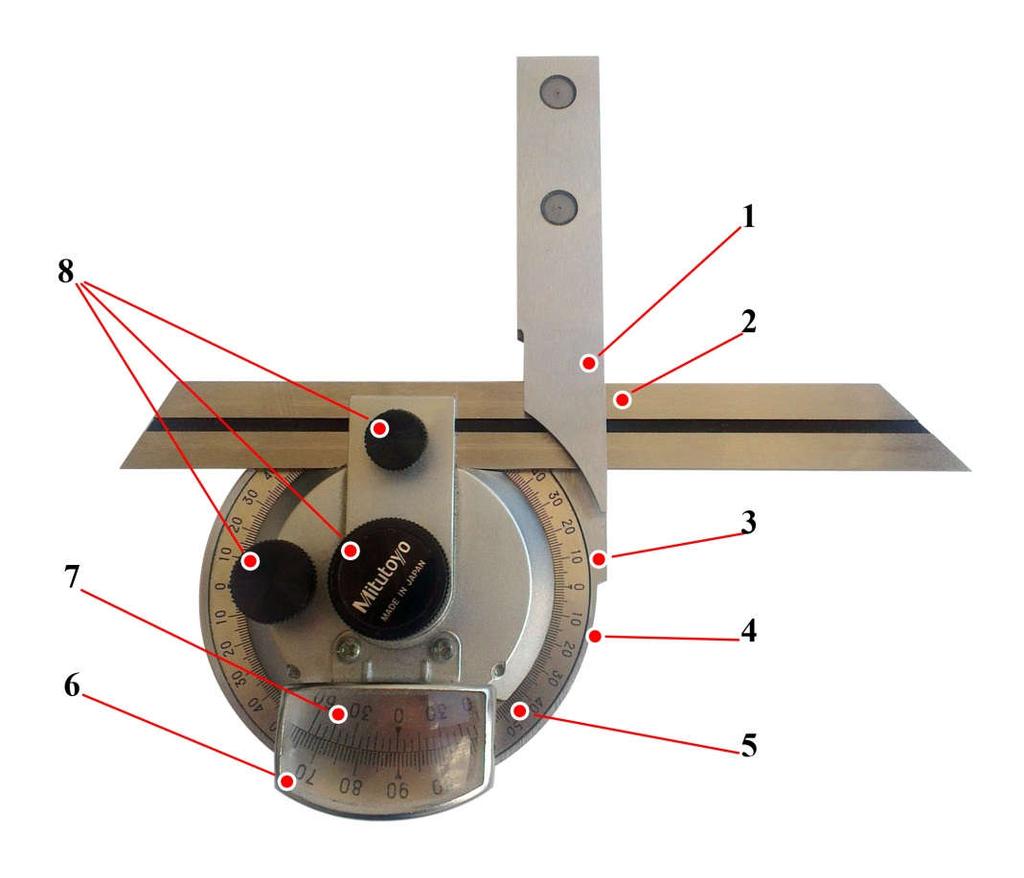

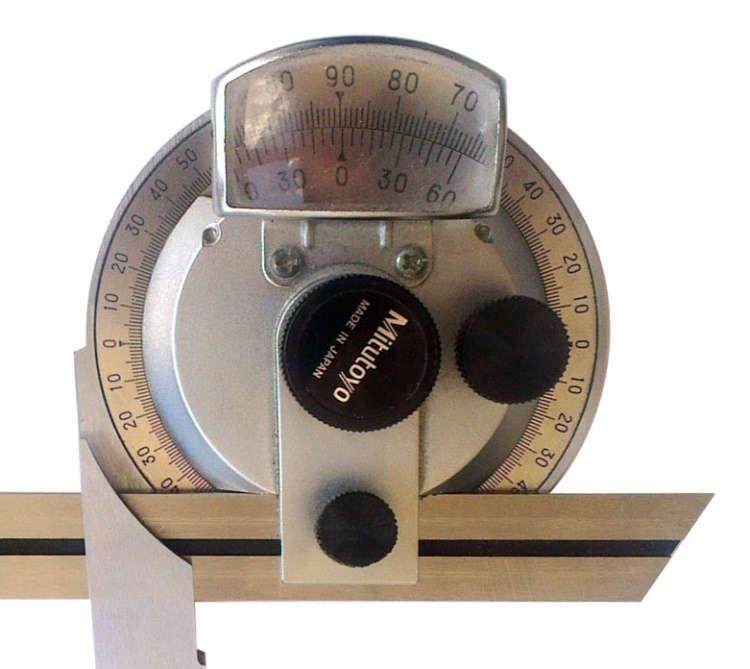

12 7.2. Ipari szögmérő (1), (4) Az ipari szögmérő egy mechanikai elven működő hegyes- illetve tompaszögek, valamint áttételesen homorú szögek mérésére alkalmas eszköz, amelynek működése összehasonlító módszeren alapszik (a két fogalom együtt képezi a mérési eljárást). 6. ábra: Az ipari szögmérő fő részei 2. táblázat: Az ipari szögmérő fő részeinek megnevezése 1 Rögzített mérőszár 5 Főskála 2 Forgó mérőszár 6 Nagyító (lupe) 3 Ház 7 Mellékskála (nóniusz) 4 Forgó tárcsa 8 Állító és rögzítő csavarok Az eszköz (6. ábra) két mérőszárral rendelkezik, melyek közül a rögzített mérőszár (1) a házhoz (3) rögzített és a műszer körgyűrű alakú főskáláját (5) tartalmazza. Ennek a mérőtárcsának a forgássszimmetria tengelye egybe esik az ugyancsak körlap alakú ház forgásszimmetria tengelyével, amely körül a forgó tárcsa (4) képes a hozzá rögzített, forgó mérőszárral (2) és a mellékskálával (7) együtt elfordulni. A skálák egymással koncentrikus köröket alkotnak és a főskála nullpontja az álló mérőszárra merőleges. 12

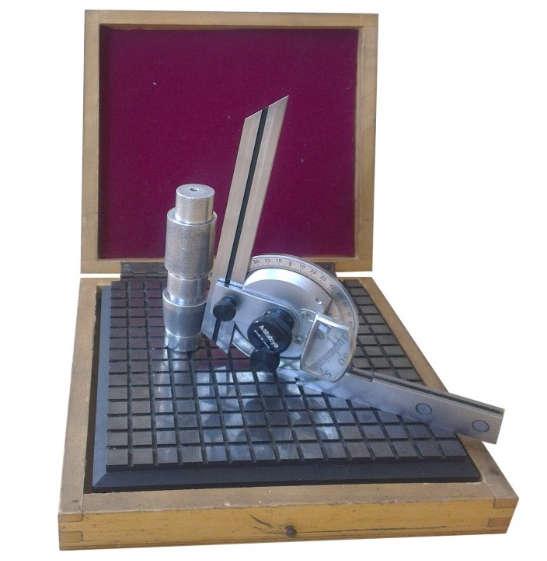

13 Ha a két mérőszár 180 -os szöget zár be egymással, akkor a két skála nullpontja egybe esik. A mérés során a szögmérő két szárát a mérendő szöget alkotó idomra kell fektetni úgy, hogy a munkadarab és a szögmérő felfekvő szárai között minél kisebb, egyenletes fényrés alakuljon ki. Ekkor a mérendő szöget a két skála egymáshoz képesti elfordulása adja meg. 7. ábra: Mérés ipari szögmérővel, mérősíkkal A mérés kiértékelése a fő és mellékskála együttes leolvasásával történik. A szögmérőre a referenecia pont fölött egy nagyító (6), más néven lupe van felszerelve. A nagyító a leolvasási pont körüli területet felnagyítja, így az eredmény könnyebben olvasható le. 8. ábra: Főskála, mellékskála és a lupe Legyen az adott méret egészrésze a főskáláról leolvasható méret, és a törtrésze az, aminek meghatározásához ezen felül a mellékskálára, azaz a nóniuszra is szükség van. A mozgórészen négy főskála található. Az első skála (0-90 ) végét jelző 90 a második skála kezdete, tehát a skála értékei rendre 0 -tól 90 -ig növekednek, majd 90 -tól 0 -ig csökkennek. Ismert, hogy egy hegyesszög (tompaszög) kiegészítő szöge 180 -ra egészíti ki a tompaszög (hegyesszög) szöget. Így ha 13

14 a mérés során a leolvasási tartományban a főskála értékei az óramutató járásával megegyező irányban csökkennek, lényegében a kiegészítő szög értékét lehet leolvasni. A főskála 1, a mellékskála (nóniusz) pedig 5ʹ osztású. Emlékeztetőül 1 = 60ʹ (1 fok 60 szögperc). Ahogy a főskálán, úgy a nóniuszon is két irányban olvashatók le az értékek, a nóniuszt mindig a főskála aktuális leolvasási irányában kell leolvasni. A nóniusznak azon skálavonalához tartozó értékét kell venni, amelyik leginkább egybeesik egy főosztásbeli vonallal. Ez határozza meg a méret törtrészét. Az egészrészt a főskála azon osztása adja meg, amely a referenciapontot a leolvasás irányában épp elhagyta. A 9. ábrán látható méret leolvasása A főskála értékei az óramutató járásával megegyező irányban csökkennek, tehát leolvasott érték a vizsgált méret kiegészítő szöge és a nóniusznak is a baloldali értékeit kell vizsgálni. A nóniusz nullpontja a főskála 52 és 53 osztása között áll, így az egészrész 52. A nóniusznak leginkább a 35ʹ-os osztása (hetedik osztása) esik egybe a főskála osztásaival, így a méret törtrésze 35ʹ. A leolvasott méret tehát m Ebből a vizsgált méret m ábra: Példa ipari szögmérő leolvasásához 14

15 7.3. Kengyeles mikrométer (1), (2) A kengyeles mikrométer egy precíziós hosszmérő műszer, amely mechanikai elven működik és összehasonlító módszeren alapszik. Az elmozdulást a menetes mérőorsó segítségével szögelfordulássá alakítja át. A szögelfordulás az orsó menetemelkedésének ismeretében vezethető vissza a mért távolságra. A leolvasási pontossága nagyobb, mint a hagyományos tolómérőé, ez az érték általában 0,01 mm (bizonyos mikrométerek 0,001 mm felbontásúak is lehetnek). Fontos megjegyezni, hogy az 1 μm-es felbontás az elérhető legjobb érték mechanikai és elektromechanikai mérőeszközöknél a mai műszaki fejlettség mellett. Az 1 μm-nél finomabb felbontást már csak optikai úton, a fény hullámhosszának segítségével lehet megbízhatóan elérni. Kengyeles mikrométerrel történő mérés során a mérendő munkadarabot két, egymással párhuzamos (síkra munkált) mérőfelület közé kell befogni és rögzíteni. A mérési elvből következik, hogy a kengyeles mikrométer pontosságát nagymértékben befolyásolja a mérőfelületek síkpárhuzamossága és a munkadarab felületi érdessége. Fontos, hogy a mérőfelületek ne legyenek túlságosan összeszorítva, mert ilyenkor az erőhatás miatt a munkadarab és (a kengyel kihajlása következtében) a mérőfelületek deformálódhatnak, így akár 30μm-es eltérések is létrejöhetnek. Ennek csökkentésére a kengyeles mikrométerek orsója erőt határoló engedő megakasztással, más néven racsnival (6) van ellátva. 10. ábra: A kengyeles mikrométer fő részei 3. táblázat: A kengyeles mikrométer fő részeinek megnevezése 1 Mérőülék 6 Racsni 2 Keményfém mérőpofák 7 Referencia vonal 3 Mérőorsó 8 Orsórögzítő 4 Skálahüvely (a főskálával) 9 Kengyel 5 Skáladob (a mellékskálával) 10 Szigetelés 15

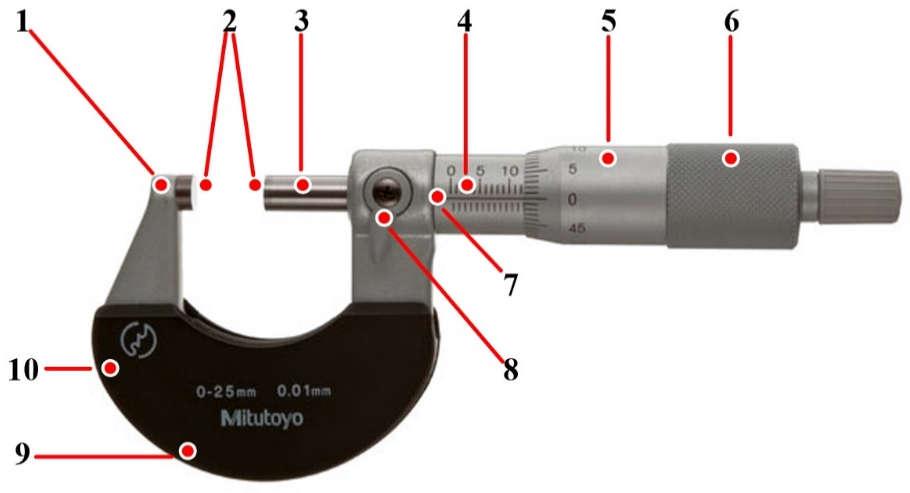

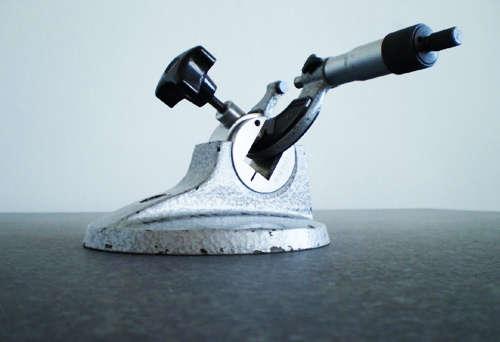

16 A kengyeles mikrométer fő részeit a 10. ábra mutatja be. Lényegében egy precíziósan megmunkált csavarból, a skálahüvelyből (4) és az anyából, skáladobból (5) áll. A munkadarabot a mérés során a mérőülékhez (1) rögzített keményfém mérőpofák (2) közé kell rögzíteni, amely során a racsnis szárat forgatva a mérőorsóval (3) érintőfogást kell venni rajta. A kengyeles mikrométereket, a tolómérőkhöz hasonlóan rögzítő szerkezettel, azaz orsórögzítővel (8) is ellátják, hogy a beállított méret a leolvasásig ne változhasson. A mikrométereket a kengyel (9) részüknél a forgatógomb (12) segítségével kell rögzíteni (11. ábra) a talapzatba (11). A kengyelen általában kemény polimer szigetelés (10) van, amelyet az állvány befogó pofái (13) két oldalról beszorítanak (12. ábra). Így a mérés egyszerűbb lesz és a mérési bizonytalanságok is csökkennek. 11 Talapzat, a befogó forgatásához kiképzett vezetékkel 12 Forgatógomb 13 Befogó pofák 4. táblázat: Az állvány fő részeinek megnevezései 11. ábra: A kengyeles mikrométer állvány fő részei 12. ábra: Kengyeles mikrométer állvánnyal. A mikrométer leolvasása Legyen a mikrométer felbontása x, főskála osztásköze pedig y. A gépészeti gyakorlatban általában, és a sillabuszban a továbbiakban y = 0,5 mm. Legyen az adott méret egészrésze a főskáláról leolvasható méret, és a törtrésze az, aminek meghatározásához ezen felül a mellékskálára is szükség van. A mellékskála osztásközét úgy kell meghatározni, hogy azzal a főskála osztásánál kisebb, a műszer pontosságának (felbontásának) megfelelő méretek meghatározhatók legyenek. Legyen az x pontosságnak megfelelő elfordulás α. 16

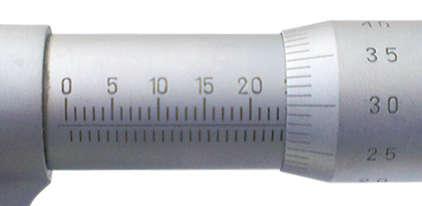

17 Ha a mellékskála nullpontja illeszkedik a mérőhüvelyen található referenciavonalhoz, a leolvasandó méret megegyezik a főskála valamelyik osztásának megfelelő mérettel. Ha ehhez képest a skáladob iα szöggel elfordul, a mellékskála i-edik osztása fog a mérőhüvelyen található referenciavonalhoz illeszkedni. Ez a főskálán ix elmozdulást jelent. A méret egyértelmű meghatározása érdekében a mérőorsót úgy célszerű kialakítani, hogy a skáladob 360 -os elforgatása pontosan egy osztásköznyi elmozdulásnak feleljen meg a főskála mentén, tehát a mérőorsó menetemelkedése megegyezzen a főskála y osztásközével. Ekkor az összes lehetséges törtrészt le lehet olvasni úgy, hogy a mellékskála nullpontja a főskálának ugyanazon két osztása között marad. Ezáltal nem csak a törtrészeket, hanem a teljes méretet is egyértelműen meg lehet határozni a műszer segítségével. Miután a törtrész kiadódik abból, hogy a mellékskála melyik osztása esik egybe a referenciavonallal, a méret egészrésze a főskálának azon értéke lesz, amelyiket a mellékskála éppen elhagyta. A mellékskála osztásainak n darabszámát tehát úgy kell meghatározni, hogy két szomszédos osztása közötti elfordulás a főskálán a műszer pontosságát adja ki. Teljesüljön tehát, hogy a mellékskála n-edik elfordulása egy teljes kör, ami a főskálán y elmozdulásnak felel meg, tehát nx y 0, 5 mm. Ebből az n 0,5 / x összefüggés adódik a mellékskála osztásainak darabszáma és a műszer felbontása között. A könnyebb leolvasás érdekében az y osztásközű főskálát szokás két 2y osztásközű skálával megjeleníteni, amelyek egymáshoz képest y eltolással a referenciavonal két oldalán találhatóak. A mérés során használt mikrométerre a következő konkrét értékek vonatkoznak: y 0, 5 mm a főskála osztása és a mérőorsó menetemelkedése, x 0, 01 mm a műszer pontossága. Tehát a nóniusznak n y / x 50 db osztása van. Méret leolvasásra példa (13. ábra): A főskálán a fenti osztások közül az utolsó látható osztás a 23 mm-hez tartozó egész. Az alsó (fél milliméteres) osztások közül pedig látszik még egy, ez azt jelenti, hogy a főskáláról leolvasott méret 23,50 mm lesz. A mellékskála 28-as osztása esik egybe a referenciavonallal, a méret törtrésze 28x=28x0,01=0,28mm. A teljes méret M=23,50+0,28=23,78mm. 13. ábra: Példa kengyeles mikrométer leolvasására 17

18 7.4. Mérőóra csúcsbakkal (1), (4) A csúcsbakos (1) mérőórával (3) és állvánnyal (7) alapvetően forgásszimmetrikus alkatrészek vizsgálhatók (14. ábra). A vízszintes szánon (6) rögzített, egymással szembefordított támasztó csúcsok (8) ideális esetben egy vízszintes tengelyt jelölnek ki. A talapzathoz tartozó menetes oszlopon (4) lévő tartószár (5) rögzíti a mérőórát, amit úgy kell pozícionálni, hogy a mérőóra tapintója függőleges legyen, és a képzeletbeli hossztengelye metssze el a csúcsbakok által kijelölt tengelyt. A megfelelő beállítások a rögzítő csavarokkal (2) és (10) hozhatók létre. Csúcsbakos mérőeszköz használatakor fontos, hogy az egytengelyűségi hiba minél kisebb legyen, erre szolgál a csúcs finomállító (9). A mérendő, forgásszimmetrikus alkatrészt úgy kell a két bak közé befogni, hogy annak forgástengelye egybeessen a bakok által kijelölt tengellyel. Nem szabad túlságosan a bakokkal összeszorítani az alkatrészt, mert a fellépő erő deformációkat okozhat. A mérőóra nullázását követően a munkadarabot a bakok között körbeforgatva a mérőóra az adott szöghelyzethez tartozó, kezdőponttól való eltérését mutatja. 14. ábra: A csúcsbakos mérőóra fő részei 5. táblázat: A csúcsbakos mérőóra fő részeinek megnevezése 1 Csúcsbak 6 Szán 2 Mérőóra rögzítő 7 Állvány 3 Mérőóra 8 Támasztó csúcs 4 Menetes oszlop 9 Csúcs finomállító 5 Mérőóra tartószára 10 Rögzítő csavarok 18

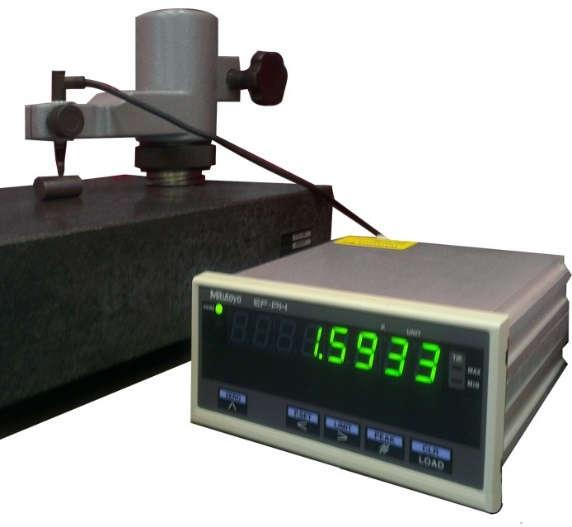

19 7.5. A finomtapintó (2) A különbségmérés egy állványba befogott finomtapintóval történik, amelynek felbontása 0,0001 mm (100 nm). A finomtapintó (15. ábra) működése induktív fizikai mérési elven alapul. Az ilyen kis méretekben már a legkisebb szennyeződés is komoly eltérést okozhat az eredményben, amelynek kiküszöbölése cérnakesztyű használatával történik. 1 Mérendő munkadarab 2 Tapintócsúcs 3 Finomtapintó-rögzítő fej 4 Rögzítőcsavar 6. táblázat: A finomtapintó fő részeinek megnevezése 15. ábra: A finomtapintó fő részei A mérés megkezdéséhez a mérendő munkadarabot (1) a finomtapintó tapintócsúcsa (2) alá kell helyezni. A finomtapintó egy hasított, alumínium hüvelybe, az ún. finomtapintó-rögzítő fejbe (3) van befogva, amelynek állítására a rögzítőcsavar (4) szolgál. 16. ábra: A finomtapintóhoz tartozó digitális feldolgozó és kijelző egység A finomtapintó által szolgáltatott villamos jel a mérőláncon keresztül a digitális kijelzőn jelenik meg (16. ábra). Bekapcsolást (a berendezés hátulján található kétállású kapcsolóval) követően a LOAD gomb megnyomásával a műszer alaphelyzetbe áll. A méréshez szükséges referencia felvételét a ZERO gombbal lehet elvégezni, amely után a kijelző a referenciához képesti különbséget jeleníti majd meg. 19

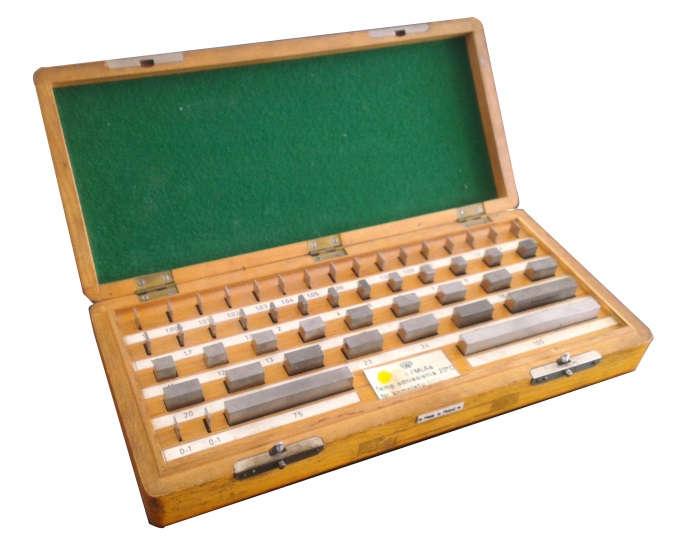

20 7.6. Mérőhasábkészlet (2) (4) 17. ábra: A mérőhasáb készlet a (4) mérésnél A mérés során az etalon szerepét a mérőhasáb készletből (17. ábra, 18. ábra) összeállított etalonkombináció látja el. A hasábkészlet elemei nagy pontossággal (akár pár tíz nanométer) kimunkált elemek, és külön hitelesítési bizonyítvánnyal is rendelkeznek. 18. ábra: A mérőhasáb készlet (2) mérésnél A 2. mérésnél használt mérőhasábkészlet etalonjainak megfogása kizárólag cérnakesztyűvel történhet! 20

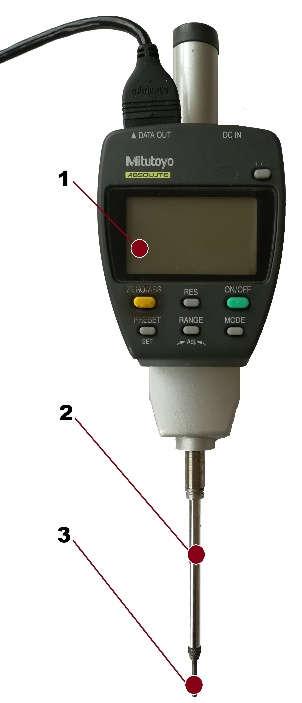

21 7.7. Digitális kijelzésű mérőóra (3) 8 táblázat: A mérőóra és az állvány részeinek megnevezése 4 Mérőóra 5 Mérőórát rögzítő csavar 6 Tárgyasztal 7 Talapzat 8 Megvezető orsó 9 Szárrögzítő csavar 10 Mérőórát tartó szár 19. ábra: A mérőóra fő részei 1 LCD kijelző 2 Tapintó 3 Tapintócsúcs 7. táblázat: A mérőóra fő részeinek megnevezése 20. ábra: A mérőóra és az állvány 21. ábra: A 3-as mérés elrendezése 11 Állvány 12 Rögzítő persely 13 Csatlakozó kábel 14 Adatgyűjtő processzor 9. táblázat: A 3-as mérési elrendezés részeinek megnevezése A mérőóra (19. ábra) a tapintócsúcs (3) elmozdulását kapacitív mérőléc segítségével alakítja át analóg villamos, majd digitális jellé. A mért értéket LCD kijelzőjén (1) jeleníti meg. A mérőóra (4) a tárolt adatot a megfelelő kommunikációs protokollon keresztül továbbítja az adatgyűjtő processzornak (14). Maga a mérőóra egy rögzítőpersely (12) segítségével lett az állványhoz (11) rögzítve (21. ábra). Minden mérés előtt fontos, hogy definiálva legyen egy megfelelő referenciapont, melyben a mérőóra nulla állásban van. Ez célszerűen az állvány vízszintes, sík felülete, a tárgyasztal (6) lehet (20. ábra). A referencia beállítása után a készüléket a ZERO gombbal lehet nullázni. A mérés különbségi elven történik, a beállított referencia ponthoz képest a tapintó (2) új helyzete adja meg a munkadarab vizsgált méretét. Nullázás után a tapintót óvatosan fel kell emelni, majd a mérendő munkadarabot aláhelyezni. Ezután engedhető vissza a tapintó, ügyelve, hogy a tapintó mozgatása ne legyen túl gyors, mert elállíthatja a készülék nullpontját, és ez hibát okozhat. A mérőóra mellett található a mérőórához csatlakoztatott adatgyűjtő (14). A mérőóra által kijelzett aktuális értéket az adatgyűjtő DATA gombjának lenyomásával eltárolja. Az adatgyűjtő processzor akár tízezer mérési adat rögzítésére is alkalmas, amelyekkel különböző statisztikai műveleteket képes 21

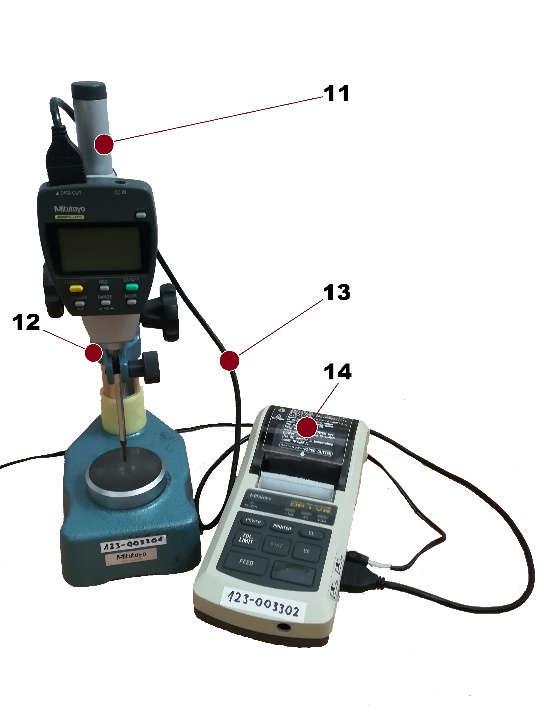

22 végrehajtani (pl.: átlag- és szórásszámítás). Ezek a függvények az eszköz STAT gombjának lenyomásával érhetők el. A számítások elvégzése után az adatgyűjtőbe épített hőnyomtató a mért értékeket, a számított statisztikai paramétereket, valamint a hisztogramot hőpapírra nyomtatja. Az adatgyűjtő a memóriában tárolt adatok összességéből számítja a statisztikai paramétereket, ezért fontos, hogy egy új mérés megkezdésekor az adatgyűjtő processzor memóriája üres legyen (a memória ürítése a CL gomb megnyomásával történhet). 22

23 7.8. Digitális kijelzésű tolómérő (5) A digitális kijelzésű tolómérő egy mechanikai elven működő hosszmérésre alkalmas eszköz, amelynek működése összehasonlító módszeren alapszik (a két fogalom együtt képezi a mérési eljárást). Az összehasonlítás esetünkben azt jelenti, hogy a munkadarab mérendő hosszát egy előre ismert etalon mérettel hasonlítjuk össze, ami jelen esetben a tolómérőn található skála. A tolómérővel nagyon gyorsan és egyszerűen, szinte bármilyen hosszméret mérhető (pl. oldalhossz, átmérő, üregmélység). Az eszköz kialakításától függően általában 0,05 mm-es felbontással rendelkezik, ám napjainkban az egyre elterjedtebb digitális kijelzésű tolómérők ennél nagyobb felbontásra is képesek. A tolómérőt leginkább gyors ellenőrző mérésekhez használják. A digitális kijelzésű tolómérők fő hátránya, hogy működésükhöz elem szükséges. A digitális kijelzésű tolómérő fő részei a 22. ábrán láthatóak. 22. ábra: Digitális kijelzésű tolómérő 10. táblázat: A digitális kijelzésű tolómérő fő részeinek megnevezése 1 Rögzített mérőpofa 8 Főskála 2 Mérőfelületek külső méretekhez 9 Vezetősín 3 Mozgatható mérőpofa 10 DATA gomb 4 OFF gomb 11 Mérőfelületek mélységméréshez 5 ON/ZERO gomb 12 Csatlakozó kábel 6 Digitális kijelző (5 digit) 13 Rögzítő csavar 7 Tolóka 14 Mérőfelületek belső méretekhez A mérés során használt digitális kijelzésű tolómérő két részből áll: egy állórészből, és egy ezen az állórészen hosszirányban elcsúsztatható mozgórészből. Az állórészen található a rögzített mérőpofa (1) a főskálával (5), amely a mérés bázisát képezi. A tolómérő mozgórészén található a digitális kijelző (4) és a digitális modul egy csatlakozóval (14), mely modul a csúszka elmozdulását egy beépített 23

24 szenzor segítségével villamos jellé alakítja. Ez beépített áramkörön való feldolgozást követően 5 digit pontossággal jelenik meg (3 digit az egész mm-eknek és 2 digit a mm tört részének). A csatlakozási lehetőségnek köszönhetően az eszközt számítógéphez lehet kapcsolni, így a mért adat azonnal regisztrálható és feldolgozható. Az állórész és a mozgórész közötti lineáris vezetést a vezetősín (9) biztosítja. A mozgatható mérőpofa (3) a tolókával (7) állítható. A tolókán lévő rögzítő csavarral (13) az aktuális pozíció fixálható. A csavar túlzott meghúzása a két rész egymásba feszülését okozhatja. A tolóka elcsúsztatásához a csavart fel kell lazítani. Egyes típusú tolómérőknél a tolókát laprugó szorítja az álló vezetékhez, csökkentve a kotyogást. Ha nincs laprugó, és a rögzítő csavar nincs teljesen kilazítva, akkor a tolóka kotyogni fog a sínen, aminek következtében már nagyon kicsi erőhatásokra is elmozdul, a mérés ugyancsak pontatlan lesz. A 23. ábrán látható digitális tolómérő felbontása 0,01 mm (10 mikrométer). A mérések során előforduló leggyakoribb hiba a nullpont hiba, melynek oka az, hogy a mérés kezdete előtt a tolómérő nem lett nullázva. Ekkor a kijelzőn, ha az álló és a mozgórész teljesen egymásba van tolva, nem 00,00mm jelenik meg, hanem valamekkora X0 offset érték. Ezért minden mérés előtt célszerű az eszköz nullázása, amit az ON/ZERO (5) gomb lenyomásával lehet elvégezni. A tolómérő bekapcsolása az ON/ZERO gomb lenyomásával, kikapcsolása az OFF (4) gombbal lehetséges, az aktuális adatokat a DATA (10) gomb segítségével lehet rögzíteni. 23. ábra: Mérőeszköz nullpont-hibája (offset) (Jelen esetben X 0 = 0,02 mm ) Egyszerű hosszmérés során a munkadarabot mindig két mérőfelület közé kell befogni és rögzíteni. Ez a tolóka segítségével történik, azaz rátoljuk a mérőpofák mérőfelületét a munkadarabra. Fontos, hogy a mérőfelületeket ne nyomjuk túlságosan össze, mert szöghiba keletkezik, ami elsőrendű hibának 24

25 minősül. A szöghiba okozója az Abbe-elv 2 be nem tartása. Az Abbe-elv kimondja, hogy a mérőberendezés konstrukciója legyen olyan, hogy a munkadarab mérendő mérete és az osztásos mérce egy egyenesbe essen. Ez az elv a tolómérő esetében a konstrukció geometria-, illetve az összeszorító erő okozta deformációk miatt nem teljesül. Ezek ellenére mérés közben törekedni kell arra, hogy az Abbe-elv hiánya minél kevésbé érvényesülhessen. Pl. figyelni kell arra, hogy a mérendő munkadarab a lehető legközelebb essen a tolómérő szárához (24. ábra), illetve az összeszorító erő ne okozzon kotyogást vagy befeszülést. 24. ábra: Helytelen és helyes mérés tolómérővel 2 ERNST KARL ABBE (1840. január január 14.) német matematikus, fizikus, egyetemi tanár. Abbe nevét leginkább optikai munkássága tette ismertté. Kevesen tudják, de Abbe vezette be először a napi nyolc órás munkarendet a Carl Zeiss Optikai Műveknél, mely vállalatnak igazgatója és társtulajdonosa volt ban Carl Zeiss felkérte Abbét néhány komolyabb optikai probléma megoldására, mely a mikroszkóp lencsék készítése során merült fel. Kezdetben a kísérletek Zeisst az üzleti csőd közelébe sodorták, de ő nem vesztette el bizalmát Abbéban, aki végül is sikerrel birkózott meg a feladattal. A Zeiss műhely ettől kezdve piacvezető lett a szakmában, és viharos fejlődésnek indult. Zeiss úgy ismerte el Abbe érdemeit, hogy bevette társnak az üzletbe ban feltalálta az apokromatikus lencserendszert a mikroszkóp számára. Ez a jelentős áttörés a mikroszkópok elsődleges és másodlagos torzítását is képes kiküszöbölni. 25

26 7.9. Mérőmikroszkóp (6) A mikroszkóp egy összetett optikai rendszer, amely két gyűjtőlencse-rendszer segítségével kisméretű tárgyak jelentősen nagyított, fordított állású látszólagos képét állítja elő. A mérés során használt fénymikroszkópok üvegből készült fénytörő lencséket alkalmaznak, melyekkel a képet az okuláron keresztül a retinára képezi le. A mikroszkópokat elsősorban két paraméter, a nagyítás és a feloldás jellemzik. A nagyítás mértéke megadja, hogy kép a tárgy méreteit hányszorosára növeli. A feloldási határ az a legkisebb szög, amely alatt nézve a tárgy két különálló pontja még megkülönböztethető. Az emberi szem felbontóképességének határa egy ívperc (1'). A fény hullámtermészete miatt, bármilyen tökéletesen csiszolt lencse esetén is, a lencse befogadó nyílásán fényelhajlás lép fel, aminek következtében egy pontszerű tárgy képe nem pontszerű lesz, hanem kis fénylő korong jellegű. A felbontóképesség mellett, ez is akadályozza a tetszés szerinti finomságú struktúrák vizsgálatát. A fénymikroszkóp nagyítása legtöbbször maximum 1500-szoros, elméleti felbontásuk 0,2 mikrométer. A fényelhajlásból különböző torzítások adódhatnak. A létrehozott kép szélein szférikus torzítás és színtorzulás is jelentkezhet. A szférikus torzítás oka, hogy a lencse optikai tengelyében és a lencse szélső részein nem azonos a lencse gyújtótávolsága, így az optikai tengelytől távolodva egyre torzabb lesz a kép. A színtorzulás (kromatikus aberráció) oka, hogy a lencséknek a különböző hullámhosszúságú (különböző színű) fénysugarakra más és más a törésmutatója, így a fehér fény különböző hullámhosszú összetevőkre bomlik, amelyek külön-külön megjelenhetnek a képen. Ezek a hibák a megfelelő lencsekombináció választásával korrigálhatók. A méréshez Zeiss és Mitutoyo típusú mikroszkópok állnak rendelkezésre a laborban. A Mitutoyo mikroszkóp (25. ábra) hasonló elven működik, mint a Zeiss mikroszkóp; csak kevesebb beállítási lehetőséggel rendelkezik. 25. ábra: A mérés során használt Mitutoyo mikroszkóp 26
