1 PTE Műszaki és Informatikai Kar DR. GYURCSEK ISTVÁN Háromfázisú hálózatok Forrás és irodalom: Dr. Selmeczi Kálmán Schnöllner Antal: Villamosságtan II. Műszaki Könyvkiadó Torda Béla: Bevezetés az elektrotechnikába II. SZIE Műszaki Tudományi Kar Dr. Kovács Ernő: Elektronika I. Miskolci Egyetem Elektrotechnikai-Elektronikai Tanszék Dr. Hodossy László - Tomozi György: Elektrotechnika, SZIE Automatizálási Tanszék

Műszaki Könyvkiadó Torda Béla: Bevezetés az elektrotechnikába II. SZIE Műszaki Tudományi Kar Dr.

2 Figure 5.1 Why three-phase? There are several reasons why three-phase power is superior to single phase power. The horsepower rating of three-phase motors and the kva (kilo-voltamp) rating of three-phase transformers is about 150% greater than for single-phase motors or transformers with a similar frame size. The power delivered by a single-phase system pulsates as it is shown in Fig. 5.1(a). It falls to zero three times during each cycle. The power delivered by a three-phase circuit pulsates also, but it never falls to zero as it is in Fig. 5.1(b). In a three-phase system, the power delivered to the load is the same at any instant. This produces superior operating characteristics for three-phase motors. In a balanced three-phase system, the conductors need be only about 75% the size of conductors for a single-phase two-wire system of the same kva rating. This helps offset the cost of supplying the third conductor required by three-phase systems. Single-phase power falls to zero three times each cycle Three-phase power never falls to zero. (Dr. Gyurcsek Dr. Elmer: THEORIES IN BRIEF TO THE ELECTRIC CIRCUITS)

The power delivered by a single-phase system pulsates as it is shown in Fig. 5.1(a). It falls to zero three times during each cycle.

Szimmetrikus háromfázisú hálózatok (1) Háromfázisú rendszer (térben eltolt tekercsek, időben eltolt hullámok) Háromfázisú hálózat (üzemeltetési költség optimalizálás!

3 Szimmetrikus háromfázisú hálózatok (1) Háromfázisú rendszer (térben eltolt tekercsek, időben eltolt hullámok) Háromfázisú hálózat (üzemeltetési költség optimalizálás!!!) frekvenciájuk pontosan megegyezik, feszültségük amplitúdója megegyezik, szimmetrikusan eltoltak (kezdőfázisuk 0, 120, 240 ) Elnevezések R-S-T, L1-L2-L3, a-b-c, 1-2-3, Megjegyzés - többfázisú rendszerek n=1, 2, 3, 6,

!!) frekvenciájuk pontosan megegyezik, feszültségük amplitúdója megegyezik, szimmetrikusan eltoltak

4 Szimmetrikus háromfázisú hálózatok (2) Feszültségek láncolása Csillag (Y) kapcsolással Delta ( ) kapcsolással

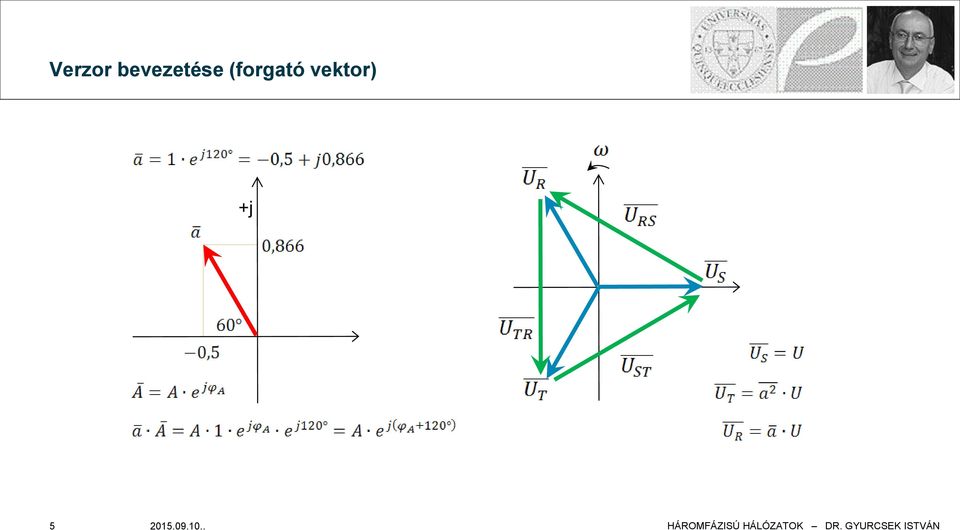

5 Verzor bevezetése (forgató vektor) +j

6 Csillag kapcsolású generátor (1) (R) (S) (T)

7 Csillag kapcsolású generátor (2) A csillagpontokat nem kell összekötni. (háromvezetékes rendszer) fogyasztók indítása csillag-delta átkapcsolással

8 Háromszög kapcsolású generátorok (R) (S) (T)

9 Háromfázisú teljesítmény

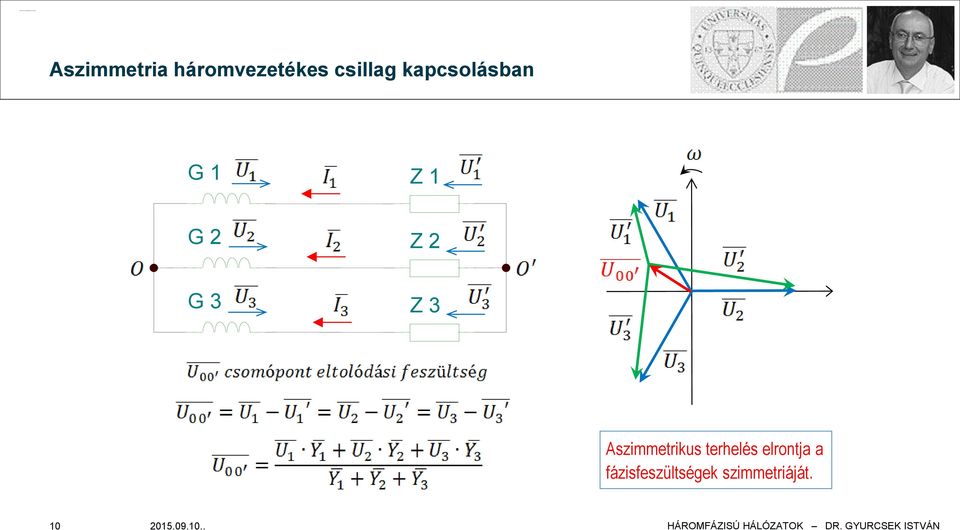

10 Aszimmetria háromvezetékes csillag kapcsolásban G 1 Z 1 G 2 Z 2 G 3 Z 3 Aszimmetrikus terhelés elrontja a fázisfeszültségek szimmetriáját

11 Aszimmetria négyvezetékes csillag kapcsolásban G 1 G 2 Z 1 Z 2 Nullvezető Táp- és fogyasztó oldali csillagpont azonos potenciálon Rajta kiegyenlítő áram folyik, áram szimmetria felborul G 3 Z 3 Aszimmetrikus fogyasztó nem ideális nullvezetővel

potenciálon Rajta kiegyenlítő áram folyik, áram szimmetria

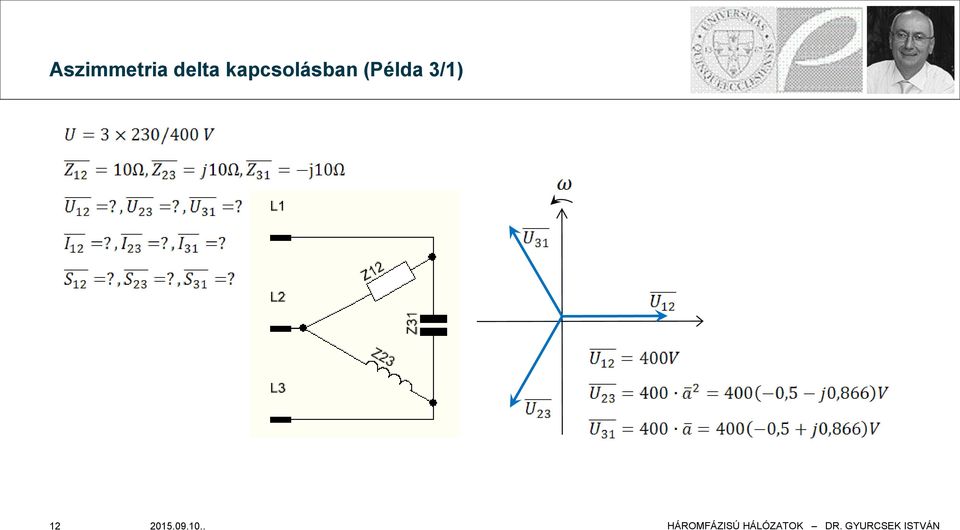

12 Aszimmetria delta kapcsolásban (Példa 3/1)

13 Aszimmetria delta kapcsolásban (Példa 3/2)

14 Aszimmetria delta kapcsolásban (Példa 3/3) Aszimmetria miatt fázissorrend is megváltozott!!!

15 Összefoglalás (2/1) c j a b

16 Összefoglalás (2/2) A tápoldali feszültségrendszer szimmetrikus csillag kapcsolású szimmetrikus háromszög kapcsolású A terhelés szimmetrikus csillag kapcsolású aszimmetrikus csillag kapcsolású szimmetrikus háromszög kapcsolású aszimmetrikus háromszög kapcsolású Aszimmetrikus csillag terhelésnél a fogyasztó oldali feszültségek-, aszimmetrikus háromszög terhelésnél a fázisáramok vektorcsillaga torzul! ( --- NÉGYVEZETÉKES RENDSZER!!! --- )

kapcsolású aszimmetrikus háromszög kapcsolású Aszimmetrikus csillag terhelésnél a fogyasztó oldali feszültségek-,

Példa feladat Terheletlen, 50km hosszú szabadvezetéket csillagkapcsolású transzformátor táplál. A vonali feszültség 35kV, a vezető földhöz képesti kapacitása 10pF/km.

17 Példa feladat Terheletlen, 50km hosszú szabadvezetéket csillagkapcsolású transzformátor táplál. A vonali feszültség 35kV, a vezető földhöz képesti kapacitása 10pF/km. A csillagpontot 7,09H-s tekercs köti össze a földdel. Mekkora az (1) vezető árama normál üzemben és ha a vezető földzárlatba kerül! (A földelési ellenállást elhanyagoljuk.) Normál üzemben: Földzárlat esetén 0 és R azonos potenciálon, tehát áram nem folyik

A csillagpontot 7,09H-s tekercs köti össze a földdel.

18 Kérdések?
