Sugárvédelem az orvosi fizikában 2017 ősz

Átírás

1 Sugárvédelem az orvosi fizikában 017 ősz Általános sugárvédelem témái: Bomlási módok, ionizáló sugárzások és az anyagi közeg közötti kölcsönhatások Elnyelt dózis, KERMA, dózisteljesítmény Dózis- és dózisteljesítmény mérése és számítása A belső sugárterhelés meghatározása kis aktivitások meghatározásának problémái 1

2 Radioaktivitás - bomlási módok E = (E + E sug m0 p kin Bomlási módok: α, β ( önálló ), γ ( kísérő ), f (maghasadás, összetett ) ) p: a bomlásban kibocsátott részecskék m: nyugalmi tömeg E kin : kinetikus (mozgási) energia Az alfa-bomlás során a kezdeti atommag egy hélium atom pozitív elektromos töltésű atommagját bocsátja ki, közepes magoknál (lantanidák) -4 MeV, nagyoknál (aktinidák) 4-8 MeV mozgási energiával. Az alfa-bomlás során a tömegszám 4- gyel, a protonszám -vel csökken, így a magon belül a protonok taszításából származó, a nukleonok kötését gyengítő elektrosztatikus energia is csökken. Hajtóereje az erős kölcsönhatás. Diszkrét energiaváltozás: E kin jellemző az adott radioizotópra, de megoszlik a részecske mozgási energiájára és a visszalökött mag energiájára. Az alfa-bomlás hajtóereje a nukleonok közti erős kölcsönhatás.

3 Bomlási módok Béta-bomlás: A kinetikus energia változó arányban megoszlik az elektron/pozitron és a neutrínó/antineutrínó között, ezért az elektron(pozitron) kinetikus energiája nem diszkrét. A bomlás hajtóereje a gyenge kölcsönhatás. 1) β - : elektron és antineutrínó kibocsátása n p + + e - + ν a : a rendszám eggyel nő a) β + : pozitron és neutrínó kibocsátása p + n + e + + ν: a rendszám eggyel csökken antianyag annihiláció: elektronnal megsemmisülés e + + e = f b) elektronbefogás (EC electron capture) és neutrínó kibocsátása p + + e - n + ν: a rendszám eggyel csökken A hiányzó pályaelektron pótlódik egy külső pályáról kísérő karakterisztikus röntgensugárzás keletkezik 3

4 Bomlási módok Gamma-átmenet: a belső átrendeződés nyugalmi tömeggel és töltéssel nem rendelkező foton kibocsátásával jár. A γ-bomlás nem önálló bomlási mód; más magátalakulások lezárásaként, a maradék energiatöbblet leadása során következik be. A foton energiája diszkrét, azonos a megváltozott belső részecske által betöltött előző és következő energiaszint különbségével, ezért jellemző az adott radioizotópra. A mag belső energia-eloszlásának változása egyes esetekben (főként nagy tömegszámú magoknál és kisebb energiaváltozásoknál, Εγ<-300 kev) nem foton kibocsátásával jár, hanem az energia egy, általában belső, szimmetrikus atompályán rezidens (azaz a magon belül is bizonyos tartózkodási valószínűséggel rendelkező) elektron mozgási energiájává alakul. Ez a belső konverzió (internal conversion, IC), amit szintén karakterisztikus röntgenfoton kell, hogy kövessen. E γ,kin + E e E e,köt A belső konverziós elektron energiája diszkrét! 4

5 A sugárzások és az anyagi közeg kölcsönhatása A közeg kölcsönhatásra képes alkotórészei: elektronok, az atom elektromágneses erőtere, atommag. A közeg és a sugárzás közötti kölcsönhatás szerint: - Közvetlenül ionizáló sugárzások: α, β, (γ, röntgen) az elektronoknak képesek azok ionizációjához elegendő energiát átadni, de az (utóbbiak) kölcsönhatása ritka, véletlenszerű. - Közvetve ionizáló sugárzás: neutron: atommagokkal való kölcsönhatás során ionizációra képes részecskéket kelt. Az elektronokkal való sokszoros ütközés nem minden esetben vezet azok ionizációjára. A sugárzás által több lépésben átadott energia egy része (általában %-a) nem ionizációt, csak gerjesztést eredményez, azaz összességében a közeg termikus energiáját növeli meg. A gyorsan mozgó szabad töltéshordozók (α +, β - -részecskék vagy ionizált szekunder elektronok) az atomok elektromágneses terében fékeződve járulékos fotonsugárzást = folytonos röntgensugárzást kelthetnek. 5

6 Alfa- és bétasugárzás elnyelése az anyagban 6

7 Lineáris energiaátadási tényező (LET) alfa- és bétasugárzásra LET = de/dx (stopping power = fékezőképesség) 7

8 Alfa- és bétasugárzás kölcsönhatása anyagi közeggel α-sugárzás átlagos LET-értéke vízben: > 150 kev/µm Energiaátvitel: ionizáció vagy gerjesztés több lépésben Hatótávolság (range): maximális behatolási távolság (pl. 40 µm 5,3 MeV-re vízben) β-sugárzás LET-értéke vízben: <10 kev/µm Energiaátvitel: - elektronnal ionizáció vagy gerjesztés több lépésben; - atom elektromágneses erőterével: fékezési sugárzás (folytonos röntgensugárzás, energiája a közeg rendszámától is függ), Cserenkovsugárzás: az adott közegben érvényes fénysebességnél nagyobb sebességű elektron látható fényt is kibocsát. A hatótávolság (< 5 cm kondenzált közegekben) lényegesen kisebb, mint az energia-átvitelben részt vevő elektronok összes úthossza! 8

9 Gamma-sugárzás kölcsönhatása anyagi közeggel Foton energiaátadása részben hullám- részben anyagi természetű rendszernek ütközés Elektronnal (ionizáció többféle kölcsönhatásban) Atommaggal (abszorpció küszöbreakció, csak >5 MeV energiánál) Atom elektromágneses erőterével (küszöbreakció, csak >1, MeV energiánál)) Általános törvényszerűség: sztochasztikus (véletlenszerű) kölcsönhatás: csak néhány ütközés okoz energiaátvitelt Az energiát átvett elektronok kinetikus energiája: - További ionizációt okozhat; - Ionizáció nélküli gerjesztést okozhat; - Szekunder fotonsugárzás (folytonos röntgensugárzás) keltését eredményezheti. 9

10 Gamma-sugárzás kölcsönhatásai teljes abszorpció A foton teljes kinetikus energiáját átadja a vele ütköző elektronnak. Mivel E f >> E ion, ezért az elektron nagy sebességgel távozik az atompályájáról. A foton megszűnik. E f = E e,kin + E e,ion (régebbi nevén: fotoeffektus) 10

11 Gamma-sugárzás kölcsönhatásai Compton-szórás A foton kinetikus energiát ad át a vele ütköző elektronnak. Mivel E f >> E ion, ezért az elektron nagy sebességgel távozik az atompályájáról. A szórt (új) foton az eredetinél kisebb energiával megváltozott irányban továbbhalad. E f = E f + E e,kin + E e,ion 11

12 Gamma-sugárzás kölcsönhatásai - párkeltés A foton az atom elektromágneses erőterével lép kölcsönhatásba: átadja teljes energiáját és megszűnik. A bozon energiájából két fermion: e - és e + keletkezik. E f =E e-,m +E e-,kin +E e+,m +E e+,kin Csak akkor lehetséges, ha E f >.E e,m, azaz E f > 10 kev 1

13 Gamma-sugárzás kölcsönhatása di = -I(x) σ N dx anyagi közeggel I: részecskeáram [darab/s] σ: kölcsönhatási valószínűség egy partnerre [-] N: partnerek száma egységnyi úthosszon [darab/m] µ = σ. N = kölcsönhatási valószínűség [1/m] I = I0 exp( µ x) Párhuzamos sugárnyaláb!!! Integrálás után: általános gyengülési egyenlet 13

14 Gamma-sugárzás kölcsönhatása anyagi közeggel I = I0 exp( µ x) µ: összetett lineáris gyengülési együttható Az energia-átvitel több versengő (egymást kölcsönösen kizáró) formában történhet. (Comptonszórás, teljes abszorpció, párkeltés) µ = µ 1 + µ + µ 3 µ/ρ : egységi tömegre vonatkozó gyengülési együttható 14

15 Gamma-sugárzás és az anyag kölcsönhatása rendszám- és energiafüggés 15

16 Gamma-sugárzás és az anyag kölcsönhatása a kölcsönhatások rendszám- és energiafüggése 16

17 Dózismennyiségek D de E J =,gray, Gy dm m kg Elnyelt dózis Elnyelt = fizikai dózis: az anyag tömegegységében elnyelt összes sugárzási energia, csak fizikai kölcsönhatásokat foglal magába. Bármelyik ionizáló sugárzásra értelmezhető. Csak ionizáló sugárzásra értelmezett, de nem csak ionizációs energiát jelent. Nem tartalmazza az anyagból kilépett (szórt, szekunder) sugárzási energiát. Egyesíti a különböző forrásokból származó energia-beviteleket. 17

18 Dózisfogalmak fotonsugárzás dózisa σ ρ A A = Z σ = N V A M e m atom atom mól 3 m mól m µ = σa ρa 3 m µ= lineáris energiaátadási tényező = térfogategységre jutó hatásos ütközési felület [m /m 3 ] [m -1 ] ρ A = atomsűrűség az anyag egységnyi térfogatában µ/ρ = tömegabszorpciós (gyengítési) tényező [m /kg] σ e = elektron hatásos (=energia-átvételben részt vevő) ütközési felülete σ A = atomi hatásos ütközési felület (a belépő sugárzásra merőleges legnagyobb vetületi felület = hatáskeresztmetszet, cross section ) ütközés: abszorpció vagy rugalmatlan szórás (gyengítés) lásd a korábbi energiaátadási modelleket 18

19 Külső dózisteljesítmény dd dt = Φ E µ ρ dn f R E Φ = dt E 4 r π R Φ E : energiaáram-sűrűség (fluxus) [J/(m s)] dn/dt = A: a sugárforrás aktivitása [bomlás/s = Bq] f R : részecske-(foton)gyakoriság [foton/bomlás] E R : fotonenergia [J/foton] dd dt = k γ A r Érvényesség: pontszerű γ-sugárforrásra, gyengítetlen (primer) fotonsugárzásra. Négyzetes gyengülési törvény a dózisszámítás alapja k γ : dózistényező, szokásos dimenziója: [(μgy/h)/(gbq/m )] 19

20 Több fotonenergiát is kibocsátó γ- sugárforrás dózistényezője j = összegzés az egyes energiákra k = közeg k γ = j f j E j 4 µ ρ π k, j Dózisteljesítmény számítása nem pontszerű (kiterjedt) sugárforrásra: - a felület explicit függvényével; - pontszerű elemekre bontással; - az önabszorpció figyelembe vételével; 0

21 Mérhető és valódi dózis KERMA: kinetic energy released in mass absorption 1

22 KERMA E f E + el. m = Eel. m+ m + E * f E f az m tömegbe belépő foton energiája; E f * a kilépő szórt fotonok maradék energiája; Szummák: az m tömegben maradt elektronok által felvett összes mozgási energia, ill. a tömeg határain kívülre jutott elektronok összes mozgási energiája. A két szumma jelenti az úgynevezett részecske kermát, a szórt foton kinetikus energiája pedig a sugárzási kermát. A felhasználás módja szerint kétféle µ használatos, az egyik a teljes elnyelt és eltérített veszteséget fejezi ki, a másik nem tartalmazza a kilépő szekunder fotonokhoz rendelt energiahányadot (a sugárzási kermát).

23 Elnyelt dózis és KERMA Szekunder részecske egyensúly (SzRE): E. m (m+ m) E el el. (m m) m Az adott térrészbe be- és onnan kilépő szekunder részecskék által képviselt energia kb. egyenlő. Ekkor az elnyelt dózis kb. azonos lesz az adott tömegrészben felszabaduló teljes részecske KERMÁ-val. Az emberi szervezetbe irányuló foton- és elektronsugárzásra az SzRE 70 µm mélységben beáll. KERMA = a mérőberendezés által jelzett dózis (az ideális detektor viselkedése homogén: bárhol éri ionizáló sugárzás, ugyanolyan válaszjel keletkezik benne) 3

24 Elnyelt dózis és KERMA A közegen való áthaladás miatt gyengülő dózis a SZ.R.E. elérése után valamivel nagyobb lesz, mint a KERMA teljesítmény. A KERMA mérésére szolgáló berendezéseknél megadják, hogy milyen mélységű inaktív réteg borítja a detektort. H P (10)=személyi dózisegyenérték 10 mm mélyen a testszövetben H*(0,07)=környezeti dózisegyenérték 70 µm mélyen a testszövet-ekvivalens ICRU-gömbben D 4

25 Külső sugárterhelés mérési módjai Dózismérés: utólagos kiértékelés személyi dozimetria filmdózismérő - kémiai változás TLD: szilárdtest-dózismérő (termolumineszcencia) elektronikus dózismérők: elektroszkóp, impulzusüzemű gáztöltésű és félvezető detektorok Dózisteljesítmény-mérés: azonnali kiértékelés területi dozimetria impulzus- vagy áramüzemű gáztöltésű detektorok szerves szcintillációs detektor 5

26 Egyenértékdózis az ionizáló sugárzás biológiai hatása H = D. w R [sievert, Sv ] w R sugárzási tényező (Q minőségi tényező) - a LET függvénye w R,α = 0 w R,γ = 1 w R,β = 1 w R,n =,5 0 a neutron-energia függvényében A sejti méretű élő térfogatba bevitt energia (mikrodózis) dönti el az elnyelt dózis veszélyességét (kártételét). Antropomorf dózisfogalom és mértékegység: az emberi szövetek, sejtek viselkedését kell jellemeznie a dózisértéknek. A sejti, szöveti reakció nem egységes milyen hatáshoz tartozik az egyenértékdózis? 6

27 Az ionizáló sugárzások biológiai hatásai A biológiai hatások osztályozása: Szomatikus: egy biológiai egyeden jelentkezik Genetikai: egy populáción jelentkezik Determinisztikus: A károsodás súlyossága függ a dózistól, a hatás egy bizonyos küszöbdózis fölött következik be. Sztochasztikus: A károsodás valószínűsége függ a dózistól, küszöbdózis nincs. 7

28 Az emberi sejt modellje 8

29 Az emberi sejtmag modellje Membrán - burkolat - félig áteresztő - elválasztja a sejtmagfolyadékot a citoplazmától Nucleolus RNS-t tartalmaz - fehérje és DNS szintézis DNS a genetikus kódot tartalmazó makromolekula 9

30 Az ionizáló sugárzás determinisztikus és sztochasztikus hatása Sejti életciklus: mitózis interfázis mitózis vagy apoptózis Sejti rendszerek sérülése: - Azonnali pusztulás: nekrózis - Életképtelenség: apoptózis - DNS-lánchibák: fennmaradás mutáció DNS lánchibák javítása repair enzimekkel 30

31 Az ionizáló sugárzás determinisztikus hatása Determinisztikus hatás: - küszöbdózishoz kötött (legalább 0,3 0,4 Gy, magzat 0,1 Gy) - szövetpusztulást okoz a sugárzás - akut/azonnali hatás - életveszélyes szomatikus károsodások: központi idegrendszer, emésztőrendszer, vérképző rendszer - a fizikai dózist a relatív biológiai egyenértékkel (RBE) kell módosítani, hogy a sugárzás típusát és az expozíciós körülményeket is figyelembe vegyék H a tá s % Morbiditás: megbetegedés Mortalitás: halálozás 0 % Kü s z ö b Dó z is 31

32 Determinisztikus hatást kiváltó dózis ND = D. RBE(R) ND: necrotic dose = szövetpusztulást okozó elnyelt dózis RBE: relative biological effectiveness = relatív biológiai egyenérték (károkozó képesség) egyaránt jellemzi a sugárzásfajtát és az expozíció körülményeit! R: sugárzásfajta 3

33 RBE Az egyes sugárfajták nekrotikus biológiai károsító hatását az un. relatív biológiai hatással (RBE értekkel = relative biological effect) jellemezzük). Az RBE érték megmutatja, hogy hányszor nagyobb az adott sugárzás determinisztikus károsító hatása a 50 kv-os röntgengéppel keltett sugárzás hatásánál. Az RBE érték függ attól is, hogy milyen típusú biológiai végpontnál nézzük. Az RBE belső sugárterhelésnél a sugárzást hordozó anyag fizikai és kémiai tulajdonságaitól is erősen függ. A neutronsugárzás RBE értéke -6-szorosa a röntgensugárzásénak, fotonok RBE értéke megközelítőleg 1 az energiától függetlenül. 33

34 RBE expresses quality of radiation 34

35 Környezeti monitorozási tapasztalat a múlt hétről 106 Ru/ 106 Rh-t detektáltak környezeti mintákban a természetes radioaktivitás mellett, annál nagyságrendekkel kisebb mennyiségben Valószínű ok: brachyterápiás sugárforrást előállító radiokémiai laboratórium kibocsátása és terjedése a légkörben; could have been generated from southern regions of Ural or located close to those (IRSN) A dóziskövetkezmény Magyarországon <100 nsv 35

36 Az ionizáló sugárzás sztochasztikus hatása A fő célpont a sejtmag DNS-állománya DNS: cukor- és foszfátcsoportokból felépülő kettős spirál, amelyekhez szerves bázisok kapcsolódnak. Láncelem: nukleotid. A láncot a bázisok között hidrogénhidak tartják össze. DNS-ből felépülő örökítő elemek: kromoszómák. A DNS a sejtet felépítő fehérjék összetételét kódolja. Gén: a DNS egy fehérjét kódoló, vagy egy sejti tulajdonságot meghatározó darabja. A gének együtt alkotják az egyed genetikai információit tartalmazó genomot. 36

37 A sugárzási energia egyik lehetséges hatása: lánchasadás a DNS-ben Közvetlen hatás: A részecske a DNS lánc atomjaival ütközik - lánchasadások α n foton (γ) elektron (β) e - P + H O H OH - H + H HO Közvetett hatás: Az ionizáció szabad gyököket hoz létre, ezek okoznak DNS - lánchasadást 37

38 Mi történik a megváltozott sejtekkel? Sejti szintű hatások Repair enzim kijavítja a hibát A sejt elpusztul a hatástól A sejt osztódik, de az új sejtek elhalnak. A sejt osztódik, a hiba még nincs kijavítva 38

39 Sztochasztikus károsító hatás Kezdeti találat Dysplasia Jóindulatú daganat Évek a besugárzás után Malignus tumor 39

40 Az ionizáló sugárzás sztochasztikus hatása A sztochasztikus hatásnak nincs küszöbdózisa; A hatás valószínűsége arányos a dózissal, de a súlyossága független attól; Ugyanilyen hatást vált ki bármilyen mutagén anyag vagy esemény; Évekig rejtve maradhat = a kiváltó ok nem azonosítható. 40

41 Az ionizáló sugárzás egészségkárosító hatásai - Sztochasztikus hatás: - nincs küszöbdózis (kis dózisok hatása nem igazolt) - sejtmutációt okoz a sugárzás (javító mechanizmus) - kockázat-dózis-függvény lineáris (?) Kockázat Az egyénre vonatkozó kockázati függvény a szövetek kockázati függvényének összege m= /Sv Dózis 41

42 A kockázat effektív dózis függvény meghatározása Elfogadott forma: LNT (linear no threshold) Kérdőjelek: A függvény megállapításához tiszta adatok (pontos mérések, minta és kontroll csoport szükségesek) Hormézis: a kis dózisok immunitást okoznak? Szupralinearitás: a kis dózisoknál nincs nekrózis: javul a mutáns sejtek túlélési hányada? A függvény összes kockázatra vonatkozik, de a tumor szervekben manifesztálódik. Primer tumor vagy metasztázis? Mennyi időn át adhatók össze a dózisok? 4

43 Az emberi szöveteket érő sugárterhelés egységes sztochasztikus hatásának értelmezése E = (HE = ) HTwT[Sv] T Effektív dózis w T szöveti súlyozó tényező T w T = 1 Szöveti súlyozó tényezők (ICRP-103): ivarszervek w T =0,08 (genetikus hatás) szomatikus hatások legérzékenyebbek w T =0,1 tüdő, gyomor, belek, vörös csontvelő, emlő érzékenyek w T =0,04 máj, vese, pajzsmirigy stb. kissé érzékeny w T =0,01 bőr, csontfelszín A dózist okozó sugárforrás és a dózist elszenvedő személy kölcsönös pozíciója szerint külső és belső sugárterhelés jöhet létre. 43

44 Effektív dózis szöveti súlyozó tényezők A súlytényezők változása az ICRP #60 (1991) és az ICRP #103 (008) között. Utóbbiak a magyar szabályozásban is szerepelnek: 487/015. kormányrendelet 44

45 Dózis és dózisteljesítmény mérése és számítása Külső dózis Dózismérővel, dózisteljesítmény-mérővel mérhető Számítási egyenlet (foton-dózisteljesítményre) k γ dózistényezők: pontforrásra, detektoranyagra határozható meg Belső dózis közvetlenül nem mérhető Meghatározás módjai: egésztest-számlálás, vér- és exkrétum-analízis, bejutó anyagok (levegő, víz, ételek) analízise DCF [Sv/Bq] dóziskonverziós tényező egységnyi radioaktivitás inkorporációjához köthető effektív dózis A dózist főként a radioaktivitást hordozó anyag tartózkodási ideje határozza meg Akut (pillanatszerű) vagy krónikus (folyamatos) bevitel eltérő effektív dózist eredményeznek 45

46 Külső sugárterhelés mérése: a Bragg-Gray feltétel teljesülése A detektort és a mérendő személyt a sugárforrástól azonos távolságba helyezve mindkettőt azonos energiafluxus éri a dózismérőt érő dózis csak annak sugárgyengítési sajátossága miatt lehet más, mint az emberé. D D x m = Φ Φ E,x E,m µ ρ µ ρ x m = f m Elvárás: Az abszorpciós együttható energiafüggése legyen azonos a detektorra és a testszövetre. Szövetekvivalens detektor energiafüggetlenség = azonos energiafüggés a két közegre. Ekkor a mérőeszközt és a személyt érő dózis aránya minden sugárzási energiánál azonos lesz. 46

47 Külső dózis mérése 1,4 1, 1 D mért /D szám A Bragg-Gray feltétel teljesülése ± 0 %-on belül elvárható egy jó dózismérőtől. 0,8 0,6 Dmért/Dszám 0,4 0, E γ [kev] 47

48 Külső dózis mérése Azonnali vagy összegzett válaszjelgyűjtés = Dózisteljesítmény- vagy dózismérés. I I: intenzitás (keltett jelek száma /s) η D : dózisteljesítmény-mérési hatásfok = D D η D cps nsv / h = D 1 η D E I(E) = 1 η D E I 0 (E) exp [ µ x ] BOR. BOR. A detektor inaktív részében (borításában) nem keletkeznek válaszjelek, de az elnyelés csökkenti az intenzitást. 48

49 Külső dózis mérése Ha a detektorhatásfok energiafüggetlensége nem teljesíthető, spektrális felbontás alkalmazása is szóba jöhet: = D I η g D D, g, g g: energiacsoportok jele, amelyekre nézve η D konstansnak tekinthető. 49

50 Dózisteljesítmény-mérés energiaspektrumok alkalmazásával: az egyes energiatartományokhoz azonos intenzitás/dózisteljesítményátszámítási tényezőt (hatásfokot) rendelhetünk. 50

51 Külső sugárterhelés számítása Külső sugárterhelés: a sugárforrás aktivitásának és a detektor-forrás távolságnak ismeretében számítható. Kiterjedt forrásnál a pontszerű alapmodell módosul. A forrás és a személy közötti közegek sugárzásgyengítő hatását az abszorpció és a másodlagos sugárzás keltését kifejező build-up tényező határozza meg. = D 0 = k γ D A r D0 = ca m f (r, µ, ρ, V) ( µ ) D 0 B exp x j j= gyengítő közegek j j j 51

52 Belső sugárterhelés számítása A dózisszámításhoz az emberi minták (egésztest, testrész, exkrétumok) analízise szükséges. Az analízis akkor lehetséges, ha ismertek a minta összetevői, vagy azok az analízis eredményeiből meghatározhatók; a mennyiségi összetétel számításához hatásfokkalibráció áll rendelkezésre. η = A megszámolt I m Hatásfok: részecske összes f γ A bevitt aktivitás (A be ) általában nem azonos a mérésből kapott értékkel! 5

53 Belső sugárterhelés A dózist az egyes szövetek eltérő egyenértékdózisainak összegzéséből kapjuk, a dózist a radioaktív anyagot tartalmazó szövetekből kiinduló sugárzás (radiation R) okozza: célpont- (target=t) és forrás- (source=s) szöveteket különböztetünk meg. (S=T is lehetséges) A [Bq] T [nap] 53

54 Belső sugárterhelés dózisa A dózist az egyes szövetek eltérő egyenérték-dózisainak összegzéséből kapjuk, a dózist a radioaktív anyagot tartalmazó szövetekből kiinduló sugárzás (radiation=r) okozza: célpont- (target=t) és forrás- (source=s) szöveteket különböztetünk meg. (S=T is lehetséges) H T = us S R w R E R f R Q R ( S T) 1 m T A H T szöveti egyenértékdózist egy adott radioizotópra határozzuk meg. u S : az egyes forrás-szövetekben bekövetkező bomlások száma [darab] w R: sugárzási tényező [Sv/Gy] E R : sugárzási energia [kev/részecske] f R : részecske-gyakoriság [részecske/bomlás] m T : a célpont-szövet tömege [kg] Q az R sugárzásfajtának az S szövetből kiinduló és a T szövetben energiát leadó hányada (elnyelési hányad) 54

55 Belső sugárterhelés dózisa A radioaktív anyagot tartalmazó forrás -szövetekben végbemenő bomlások száma az inkorporáció óta eltelt t idő alatt: u s Q = t 0 R,S T A = s (t) dt p( ϑ) p(abs.) Az elnyelési hányad a térszögtől és a sugárzásnak a szövetek anyagában történő abszorpciójától függ: ϑ p ( ϑ) p (abs.) α / β = f (x S, x T, R α / β) 4π E p(abs.) γ / X [ 1 exp( µ Tx T )] E 55

56 Belső sugárterhelés számítása Belső sugárterhelés: a forrásés célpontszövetekre meghatározott számítási egyenlet elemeit modellezzük, és a modellből l meghatározzuk a dóziskonverziós tényezőt: DCF [Sv/Bq] egységnyi aktivitás inkorporációjából származó effektív (lekötött) dózis az i-edik útvonalon [Sv/Bq] E = DCF A i be 56

57 További dózisfogalmak Lekötött dózis (H C ): inkorporálódott, és a szervezetben 1 évnél tovább jelenlévő radioaktív anyag effektív dózisa H C = T 0 de dt dt Szokásos számítás felnőttre T= 50 év, gyermekre T=70 év Kollektív dózis: Egy embercsoport tagjainak egy adott sugárforrástól származó effektív dózisának összege. C = E i n [személy Sv] Csak az emisszió i i mértékéül használható! 57

58 Példa a belső sugárterhelés számítására 41 Am inkorporációja 013. decemberében az RHFT radioaktívhulladék-feldolgozó telepen feldolgoztak négy, 41 Am-mal szennyezett papírhulladékot tartalmazó hordót. A hulladék préselése során annak egy része szétporlódva kikerült, és kezdetben ismeretlen arányú külső (kiülepedés) és belső (belégzés, lenyelés) sugárterhelést okozott. Az eset kivizsgálása során meghatározták a 41 Am-ot raktározni képes szervek sugárterhelését, és ezen át a becsült effektív dózist. 58

59 Példa a belső sugárterhelés meghatározására Az amerícium a MONDAL modell szerint viszonylag gyorsan kiürül a tüdőből. Ez a belégzéssel bejutott aktivitás dózisának számításában figyelembe vett szöveteket bemutató alábbi táblázatból is kitűnik. Ebben feltüntettük az egyes, a sugárterhelés szempontjából fontos szöveteket és ezekben az 50 éves lekötött egyenértékdózis (H 50 ) és az egy hetes akut egyenértékdózis (H W ) arányát. A két időtartam aránya 600:1 59

60 Rövid történeti áttekintés 007. április: Javaslat új ki-be kapcsolható 41 AmBe neutronforrásra Előadás az Izotóp Intézet kft. K + F fórumán : Forráskészítési kísérletek az Izotóp Intézet kft. A szintű izotóplaboratóriumában, az I.I., az MTA Izotópkutató Intézet és a Pannon Egyetem Radiokémiai és Radioökológiai Intézete munkatársainak részvételével 01: Az OAH támogatásával folyó kísérleti munka befejezése 013. július: Négy közepes aktivitású radioaktív hulladékot tartalmazó hordó beszállítása Püspökszilágyra 013. december.: A hulladék feldolgozása, 41 Am szennyezés észlelése a munkaterületen 60

61 A radioaktív hulladék keletkezése Az Am/Be pulzáló neutron forrás készítéséhez beszerzett Am-oxid aktivitása 37 GBq volt. Feldolgozás: feloldás HCl-ban, átvitel (NH4) SO 4 oldatba, elektrolitikus leválasztás acéllemezekre. A forrás hozama és fizikai formája nem volt kielégítő. A visszamaradt oldatot papírtörlőkkel felitatták. Az ILW hulladékot 4 acélhordóban helyezték el. Másfél év helyi tárolás után a hulladékot elszállították Püspökszilágyra. 61

62 A pulzáló Am/Be forrás elemei Körcikk alakú acéllemezekre electroplating technikával Amborítást vittek fel, amit aranyfóliával fedtek le. A kísérletsorozat befejezése után ólomkonténerben helyezték el a lemezeket. 6

63 A szennyezés észlelése és azonosítása - egésztestszámlálás RHK Püspökszilágy dolgozóinak egésztestszámlálása 013. december 4-5. Az évi rendszeres ellenőrzés keretében, megállapodás szerint az MTA EK KSZ mérőállomásán 41 Am szennyezés detektálása 3 személynél: becsült aktivitás 49, 18, 8 kbq Megismételt mérések 013. december 11-én 63

64 Egésztestszámlálás Két felvétel egymásra vetítve az 1. és a. mérési sorozatból. A beütésszámokat úgy normáltuk, hogy a két 59,5 kev-os csúcs területe azonos legyen. A második mérésből 9,0, 1,8, és 0,9 kbq inkorporált aktivitás adódott. Csak a korábban felvett spektrumon láthatók 17 kev körül a Np karakterisztikus röntgen vonalai eszerint az első alkalommal mért aktivitás egy része felszíni kontamináció volt, mert az ilyen kicsi energiát a test anyaga nagyrészt elnyeli. 64

65 Vizeletminták mérési eredményei K minta: 0,87 Bq/l ± 4 % kitermelés: 55 % C minta: 0,15 Bq/l ± 10 % kitermelés: 83 % D minta: 0,06 Bq/l ± 14 % kitermelés: 77 % α-spektrometria esetén az 41 Am kimutatási határa 0,005 Bq/l γ-spektrometria esetén az 41 Am kimutatási határa 1 Bq/l 65

66 Dózisbecslés NAÜ EPR MEDICAL kiadványa (005) alapján személy koncentráció (Bq/l) Felvett aktivitás (kbq) Lekötött effektív dózis (Sv) K 0, ,7 C 0,15 3,3 0,1 D 0,06 1,4 0,05 66

67 Sugárvédelmi szabályozás A sugárvédelem alapelvei Determinisztikus hatáshoz vezető dózis legyen lehetetlen Csak az alkalmazásokhoz kapcsolható dózis korlátozható, a természetes eredetű nem a korlátozás a többletdózisra vonatkozik Indokoltság: a sugárforrás alkalmazásának több előnye legyen, mint kára Optimálás: az alkalmazás a lehető legnagyobb előnnyel kell, hogy járjon optimális dózisszint tervezési alap ALARA (As Low As Reasonably Achievable) Egyéni korlátozás immissziós és emissziós korlátok át nem léphetők, ha a tervezési alap helyes volt. 67

68 Sugárvédelmi szabályozás Nemzetközi ajánlások, irányelvek: Régi ( ): ICRP #60 (1991) IAEA Safety Series #115 (1996), 96/9 EU Directive Új ajánláscsomag: ICRP #103(007) IAEA General Safety Requirements GSR Part 3 (014) 59/013/EURATOM direktíva Magyar jogszabályok: évi CXVI. tv. (atomtörvény) kisebb módosítások 011-ben. - Személyi sugárvédelem: /015. kormányrendeletek, Országos Atomenergia Hivatal (OAH) - Környezeti sugárvédelem: 15/001. KöM. rendelet, környezetvédelmi felügyelőségek - Nukleáris biztonság: 118/011. kormányrendelet, OAH 68

69 Sugárvédelmi szabályozás nukleáris biztonság Az OAH-nak az érvényes jogszabályok szerint véleményezési jogköre van minden olyan előterjesztés kapcsán, amely az atomenergiáról szóló törvényhez kapcsolódik. Az OAH évente jelentést készít a kormánynak és az Országgyűlésnek az atomenergia hazai alkalmazásának biztonságáról. 69

70 Sugárvédelmi korlátok Elhanyagolható dózis 10 µsv/év közvetlenül nem deklarált szabályozó MENTESSÉG, FELSZABADÍTÁS DL dóziskorlát - immisszió korlátozása effektív (lekötött) dózis; a külső és belső sugárterhelés összege foglalkozási korlát 0 msv/év (5 év átlagában) lakossági korlát 1 msv/év sugárvédelemmel kapcsolatos tanulmányokat folytató hallgatók 6 msv/év normális és baleseti helyzetre külön szabályozás a páciensdózisokat nem korlátozzák, ezek meghatározása esetenként a vizsgálatot, kezelést vezető orvos felelőssége DC - dózismegszorítás - emisszió korlátozása: egy, a kritikus (lakossági vagy foglalkozási) csoporthoz tartozó fiktív személynek az adott sugárforrástól származó effektív dózisa kiemelt létesítményekre DC = 0,1 0,03 msv/év kibocsátási szintek egyes radionuklidokra Egy adott személy által elszenvedett dózisok összegzendők, DE a DC-k NEM ADHATÓK ÖSSZE! 70

71 Emissziós sugárvédelmi korlátok Az egy személybe bejutó aktivitás sokkal kisebb, mint a kibocsátható DC i (A max, i DCF A max : Az adott dózismegszorításnál (DC) bevihető aktivitás az egyes radionuklidokból i ) A i,max << A i,ki A normális üzemelés során kibocsátott aktivitás (Kibocsátási korlát [Bq/év]) nem koncentrálódhat egyetlen személyben. Az emissziós korlátozás két lényegi eleme, a létesítmény környezetében élő lakosságra vonatkozó dózismegszorítás és a létesítményből * levegőbe és * vízi úton kibocsátott aktivitás közötti kapcsolatot a TERJEDÉSI MODELLEK teremtik meg. A terjedés során a szennyezés hígul, de vannak dúsulást okozó részfolyamatok is. A modell és egy valóságos terjedési folyamat összevetése a validálás. 71

72 Sugárvédelmi szabályozás Mentesség (487/015. kormányrendelet): Nem tartozik az atomtörvény hatálya alá az a radioaktív anyag, a) amelyben a radionuklid teljes aktivitása, vagy b) amellyel kapcsolatos tevékenység során az anyagban előforduló radionuklid egységnyi tömegre vonatkoztatott aktivitás koncentrációja nem haladja meg a rendelet mellékletében közölt mentességi szintet (= specifikus felszabadítási szint). Mentességi szint: [Bq] és [Bq/g] a legkedvezőtlenebb forgatókönyv mellett sem okozhat az elhanyagolhatónál nagyobb dózist. Már az alkalmazásnál sem kell védelmi intézkedéseket alkalmazni, mert kicsi a károsítás kockázata. 7

73 Sugárvédelmi szabályozás Felszabadítási szint (Clearance level): 487/015. kormányrendelet A hatóság által meghatározott, aktivitás-koncentráció [Bq/g] egységben kifejezett értékek, amelyeknél, ill. amelyek alatt a radioaktívan szennyezett anyagok kivonhatók a hatósági felügyelet alól, mert az elhanyagolhatónál kisebb dózist okoznak. (A rendelet mellékletében: általános felszabadítási szint.) Korábban, az alkalmazásuk folyamán ellenőrzött (védelmi intézkedésekkel korlátozott) anyagok = hulladékok az alkalmazás befejezése, valamint kezelés után lecsökkent a kockázatuk. Az EU vonatkozó kiadványai Bq/g (tömegkoncentráció) mellett Bq/cm (felületi koncentráció) felszabadítási szinteket is javasolnak. 73

74 Kis aktivitások meghatározása környezeti és biológiai mintákban Kis aktivitások mérésére alkalmas nukleáris analitikai mérési eljárások: Részecske-szelektív alfa-számlálás (ZnS(Ag) szcintillációs detektor, gáztöltésű detektorok) Alfa-spektrometria (PIPS detektor) Nyomdetektoros alfa-analízis (radonmérés) (CR-39 NTD + maratás) Részecske-szelektív béta-számlálás (plasztik szcintillációs detektor, folyadékszcintilláció LSC) Korlátozott körben energiaszelektív béta-spektrometria (ua.) Gamma-spektrometria szcintillációs vagy félvezető detektorokkal (NaI(Tl), CsI(Tl), LaBr 3 (Ce), BGO, HP Ge) 74

75 PIPS-detektorral felvett α-spektrum együttlecsapással készített Am-tartalmú mintáról 43 Am: ismert aktivitású nyomjelző (spiking) a kémiai kitermelés megállapításához 75

76 BGO bizmut-germanát szcintillációs detektor 76

77 Kis aktivitások meghatározása környezeti és biológiai mintákban detektorok sajátosságai Analitikai detektorok mérési paramétereinek meghatározása - Kalibrációk A/ Sugárzás- és energiaszelektivitás minőségi analízis Sugárzás-szelektivitás: jelalak és/vagy jelnagyság alapján Energia-szelektivitás: jelnagyság alapján Detektorrendszer: detektor + analóg eszközök + analizátor (MCA) detektor/analóg kimenőjel: impulzusok nagyság és gyakoriság jellemzi őket. Detektorok válaszjeleinek gyakoriság-eloszlása a jelek (impulzusok) nagyságának (=az elnyelt részecske által leadott és egy válaszjelet eredményező energia mennyiségének) függvényében: SPEKTRUM. 77

78 Kis aktivitások meghatározása környezeti és biológiai mintákban detektorok sajátosságai Regresszió a csatornaszám / energia függvény meghatározására: χ r 1 = n (c f (E n i p i = 1 σi i )) n: mérési pontok száma, p: az f(e) függvény együtthatóinak száma, c: spektrum jellemző pontja [csatornaszám], E: gamma-energia [kev] az izotóptáblázatból, σ i az i-edik csúcs centrumának varianciája, azaz leolvasásnak bizonytalansága. Χ r: redukált maradványnégyzet-összeg (khi-négyzet) i i f (E ) = p E + p E + 1 i p 0 78

79 Kis aktivitások meghatározása környezeti és biológiai mintákban detektorok sajátosságai B/ Hatásfok mennyiségi analízis Regresszió a hatásfok / energia függvény meghatározására Hatásfok: megszámolt összes részecske Gammasugárzásra: η: számlálási hatásfok, I m : az adott radioizotóptól származó megszámolt jelek száma időegység alatt (intenzitás), A: aktivitás, fγ: gamma-gyakoriság η = A I m f γ 79

80 Kis aktivitások meghatározása környezeti és biológiai mintákban detektorok sajátosságai χ r = 1 n n k 1 i= 1 [ln( η i ) k j= 0 p ln 1 σ ηi j ln( E i ) j ] Kétszer logaritmikus kalibrációs polinom Hatásfok gammaenergia függvény Tapasztalat szerinti legelőnyösebb megoldás: k=3, két paraméter-sorozat E<= E C.O. és E>E C.O. esetekre. C.O.: cross-over energia, ahol a hatásfok értékét meghatározó domináns fizikai folyamatok egymásba fűződnek. 80

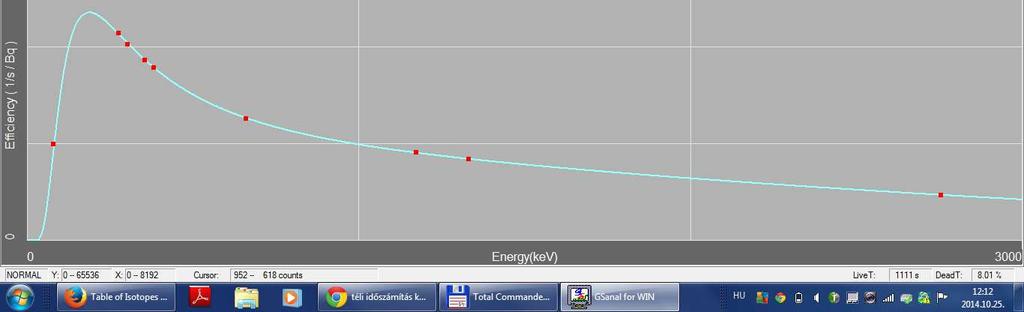

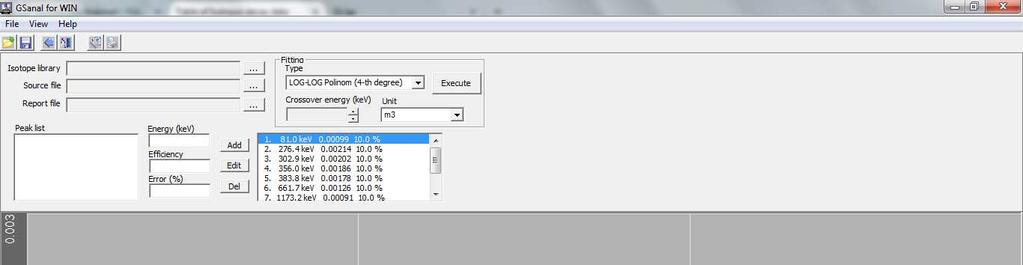

81 Gammaspektrum kiértékelése - hatásfokfüggvény 81

82 Kis aktivitások meghatározása környezeti és biológiai mintákban detektorok sajátosságai C/ Felbontóképesség a mennyiségi és a minőségi analízis előfeltétele, hogy az egyes spektrumcsúcsok (gamma, alfa) egymástól kellően szeparálva legyenek. Félértékszélesség (F) a csúcs szélessége a csúcsmagasság felénél: az adott abszcisszákhoz tartozó ordináták különbsége. Kifejezhető csatornaszámban, energiában és relatív számként: F = rel F c o 8

83 Detektorok sajátosságai - felbontóképesség A gammavonalak csúccsá szélesedésének oka a detektorban végbemenő bemenőjel kimenőjel transzformáció bizonytalansága. (Ennek egyik tényezője az un. Fano-faktor) Ez az ún. vízszintes szórás, amely a spektrum vízszintes tengelye mentén okoz szélesedést. A vízszintes szórás (félértékszélesség) függ a gammaenergiától: F a E + b i i A nukleáris statisztikus szórás következtében a mért beütésszámok értéke is bizonytalan. A beütésszám a spektrum függőleges tengelyén ábrázolandó, ezért ezt függőleges szórásnak nevezhetjük. A két hatás lényegében független egymástól. 83

84 Mérési bizonytalanság, hibaterjedés Nukleáris statisztikusság = A spektrumokban függőleges szórást eredményez, n=egy adott radionuklidhoz rendelt beütésszám ( n ) = σ = n n Var = n Hibaterjedés Propagation of error csak közelítés sorfejtés 1. tagjának alkalmazásával: Var ( Z) Var ( X) Z X 84

85 Mérési bizonytalanság, hibaterjedés - alkalmazások 1 1 minta- és háttérmérés, összes beütésszám (spektrometria vagy időben gyorsan változó aktivitás mérése esetén) N = Var r N = S ( N ) σ N N B = = Var (S) S + B S B + Var (B ) Intenzitás relatív szórása: = Var S + B N S ( N) Var ( S) + Var ( B) N B I r I = = N t r M N Szórás = bizonytalanság = hiba = Var(n) 1/ Scatter = uncertainty = error 85

86 Mérési bizonytalanság, hibaterjedés - alkalmazások Több, egymást követő háttérmérés - beütésszámok összegzése átlagos háttér vagy ROI region of interest kiszámításához. B 1 B n = 86 n B 1 B n B B r n B B n 1 ) (B Var n 1 ( B ) Var B n B B B i n 1 i i 1 i i = = σ = = = = = = =

87 Mérési bizonytalanság, hibaterjedés - alkalmazások Több, egymást követő háttérmérés, összes beütésszám Alternatíva: tapasztalati szórás s s r B B B = = s B B n (B n (B i i (n = 1 B ) B ) 1) n (B i (n B B ) 1) = n B i (n n 1) B B 87

88 Mérési bizonytalanság, hibaterjedés - alkalmazások Szorzat- és hányadosfüggvények varianciája : Z X és Y független mennyiségek: Cov(X,Y)=0 = X Y Var(Z) Var(Z) Var(Z) Z r = r + r Z X Z X Y Y Y Z Var(X) + Y Var(X) + X Var(X) + X Y X Var(Y) Var(Y) X Y Var(Y) 88

89 Mérési bizonytalanság, hibaterjedés - alkalmazások Szorzat- és hányadosfüggvények varianciája - Alkalmazás a hatásfok bizonytalanságának számítására: η I η = m η = A η f γ 1 = A f I f m Im = A I m A ff γ γ γ 1 A 1 f γ Behelyettesítve, és a relatív varianciákat kifejezve: rη = ri + ra + r m fγ 89

90 Mérési bizonytalanság, hibaterjedés - alkalmazások Logaritmikus transzformáció: ln(x) 1 Var = x x ( ) ln(x) = Var(x) = Var(x) r r x Alkalmazás: hatásfok gammaenergia kétszer logaritmikus függvény illesztése 90

91 Kis aktivitások meghatározása Spektrumok feldolgozása Közvetlen kiértékelés: csúcsok centrumának és intenzitásának meghatározása Közvetett kiértékelés: a sugárzási energia meghatározása, izotópazonosítás, aktivitás kiszámítása 91

92 Spektrumanalízis alapjai Csúcsterület Közelítő terület: a ROI tartományában lévő összes beütésszám, levonva belőle más, nagyobb energiájú csúcsok Compton-tartományát: trapézmódszer N R i= L y R + y L y i (R L + 1) N: a csúcs területe (= beütésszámok összege), R, L : határcsatornák sorszáma, y-ok a beütésszámok (csatornatartalmak). Összegzéssel csak a különálló csúcsok területe számítható, az átfedések felbontása csak alakfüggvény-illesztéssel oldható meg. 9

93 Spektrumanalízis alapjai Ha a vízszintes szórás szimmetrikus torzulást okoz a jelkonverzióban, akkor a teljes energia-abszorpció által létrejövő spektrumcsúcsok alakja Gauss-jellegű lesz: G(x) = N π σ e (x µ ) (x µ ) σ = y 0 e σ σ a Gauss-görbe szórása (az inflexiós pontok közötti szélessége), µ a görbe (csúcs) centruma, x az egyenlet szerint folytonos, a valóságban nyilvánvalóan diszkrét független változó, azaz a sokcsatornás analizátor csatornaszáma, y 0 az amplitúdó, N a Gauss-integrál = csúcsterület 93

94 Spektrumanalízis alapjai A tényleges γ- és α-csúcsalakok aszimmetrikusak, elsősorban a csúcs baloldalán. Az alapvonal elegendően keskeny csúcs esetében a csatornaszám lineáris vagy esetleg parabolikus függvényeként közelíthető: B(x)=a.x+b a detektor-konverziós folyamatok pontos fizikai leírásával más alakzatok (pl. lépés- (erf(x)) függvény) is bevezethetők. Ha a csúcsok átfednek, az átfedő csúcsokat közös ROI-ban foglaljuk össze. A spektrumcsúcso(ka)t és az alapvonalat magában foglaló válaszfüggvény (response, R) az átfedő (esetleg módosított) Gauss-profilok és a közös alapvonalfüggvény összege: R ( x ) = G ( x ) + p B ( x ) 94

95 Spektrumanalízis alapjai Az R függvény paraméterei regresszióval határozhatók meg. A regressziós maradvány-négyzetösszeg előállításához a ROI-nak legalább n=m +1 pontból kell állnia (csúcsonként legalább 3, lineáris alapvonalnál további paraméter m=3 p+). χ = n i i = 1 σ [ y R y i i ] Csúcsonként két paraméter: centrum és szélesség rögzíthetők egyszerűsödhet az illesztés. 95

96 Spektrumanalízis alapjai Csúcskeresés Az illesztés a Gauss-függvény szórását és centrumát illetően nem linearizálható, így csak a paraméterek előzetes, pontos becslését feltételező iterációs regresszióval lenne megoldható. Egyszerűsíthető a feladat, ha a két nemlineáris paramétert külön eljárásban, az ún. csúcskeresés során rögzítjük. Az együttes illesztés elvileg is megkérdőjelezhető. 96

97 A Gauss-csúcsalakfüggvény és deriváltjai 97

98 Spektrumanalízis alapjai A csúcs centrumának megfelelő csatornában a Gaussgörbe első deriváltja előjelet vált pozitívból negatívba, a második derivált centrális tartománya (azaz x-µ <σ) negatív, a minimum helye a csúcs centruma. A deriváltakat a mért spektrum beütésszámainak felhasználásával, numerikus konvolúcióval elő lehet állítani. G ( x ) G (x) = = (x x σ µ ) σ 4 µ y 0 e σ y 0 ( x µ ) e σ σ (x µ ) 98

99 Közvetlen spektrumkiértékelés - csúcskeresés Centrum helye: 1. derivált zérushelye x µ G(x) = σ y 0 e ( x µ ) σ Centrum helye:. derivált negatív minimuma (x µ) G (x) = σ 4 σ y 0 e ( x µ ) σ 99

100 s Közvetlen spektrumkiértékelés - csúcskeresés Simítás (smoothing) numerikus konvolúció ( k ) i = + w c k, j y i + j= w j Simítás = a szomszédos pontos súlyozott átlagaként (lineáris kombinációjaként) előállítható a spektrum 0., 1.,. deriváltja Ablakszélesség = w+1 Var Alkalmas - A csatornatartalmak függőleges szórásának csökkentésére; - A spektrum numerikus deriváltjainak előállítására - A simított adatok varianciájának számítására w ( (k) ) + s = i j= w c k, j y i+ j 100

101 Példa a simításra: egyszerű numerikus deriválás a szomszédos csatornákban lévő beütésszámok különbségének átlaga = (y + 1 yi) + (yi yi 1) 1 =.(yi+ 1, i yi i 1 y ) s ( i k ) = + w j= w c k, j y i + j w=1 c -1 = c +1 =0,5 c 0 =0 101

102 Közvetlen spektrumkiértékelés - csúcskeresés Csúcskeresés a simított spektrumokból Ha a c tényezőket szórással nem terhelt konstansoknak tekintjük, akkor a 0. illetve. deriváltra alapozott csúcskeresés az egymást követő alábbi értékek maximumának kiválasztásával oldható meg: s i Var ( s ) i centr = i w w s i Var i Var s ( s ) ( s ) i i 10

103 Közvetlen spektrumkiértékelés Csúcsterület meghatározása módosított Gauss-függvénnyel közelített aszimmetrikus csúcsalaknál: N p right i= left y 0,p G * (i) y 0,p right i= left G * (x)dx 103

104 Közvetett spektrumkiértékelés Centrum Csúcsterület Gammaenergia, Izotópazonosítás (csatornaszám/energia kalibrációval) Intenzitás, aktivitásszámítás az azonosított izotópokra (hatásfok/energia kalibrációval) Bizonytalanság számítása KÖTELEZŐ! Eldöntendő, hogy egy feltételezett komponens jelenléte, illetve mennyisége szignifikáns-e A bizonytalanság alapján! 104

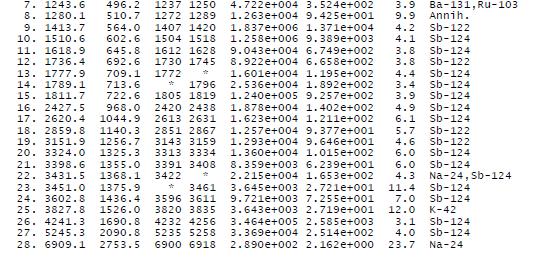

105 Gammaspektrum kiértékelése - izotópazonosítás 105

106 Gammaspektrum kiértékelése mennyiségi azonosítás 106

107 Szignifikancia - kimutathatóság L C = critical level az a nettó beütésszám, aminek elérése esetén igazoltnak tekintjük az adott radionuklid jelenlétét a vizsgált mintában. Az L C -re alapozott vizsgálat utólagos (a posteriori) kritériumvizsgálat. Elsőfajú hiba: a mintában nincs jelen a keresett nuklid, mi mégis igazoltnak véljük jelenlétét, mert elegendően en soknak ítéljük a mért nettó beütésszámot (csúcsterületet). L C értékének megfelelő nettó beütésszám regisztrálása esetén legfeljebb α lehet annak a valószínűsége, hogy elsőfajú hibát követünk el. Minden α értékhez tartozik a normalizált normális eloszlásból egy k α -érték, amelynél a normalizált normális eloszlás integrálja éppen (1-α) lesz. 107

108 Szignifikancia kimutathatóság Az elsőfajú hiba értelmezése Normalizált normális eloszlás: Gauss-eloszlás I(integrál)=1, µ=0 és σ=1 helyettesítéssel G k n α G (x) = n (x) 1 π e = 1 α (x 0) ha 1-α = 0,95, akkor k α = 1, %-os megbízhatósági szint ha 1-α = 0,999, akkor k α = 3,05 ha 1-α = , akkor k α = 6,5 Forrás: _segedletek/ba/normális_eloszlás_táblázat.jpg 108

109 Szignifikancia kimutathatóság Az elsőfajú hiba értelmezése A nukleáris bomlásból származó detektor-válaszjelek mérésénél - akkor, amikor a keresett radioizotóp valójában nincs jelen a mintában - az alapszint (háttér) eloszlásának egyes kimeneteleit mérjük. A mért jelszám S, az alapszint (háttér) B, különbségük, a nettó jelszám N várható értéke µ=0. Mivel S B, σ S (B)½ Az alapszint mérési bizonytalansága σ B. N( µ = 0) = S B 109

110 A kritikus szint (L C ) értelmezése az ábrát Halász Máté készítette Gyakoriság σ 0 (1-α) α L C =k σ 0 Beütésszám 110

111 Szignifikancia kimutathatóság Az elsőfajú hiba értelmezése A kritikus szint, L C definíció-egyenlete: L C = k σ = k α µ= 0 α σ 0 ahol σ = σ + σ B + σ B 0 S B B r LC = σ L 1 k α=5% elsőfajú hibához r LC =61% tartozik. 0 C α Az L C -vel azonos nagyságú nettó beütésszám/csúcsterület relatív bizonytalansága 111

112 Szignifikancia kimutathatóság A másodfajú hiba értelmezése L D = detection level az a valódi jel = nettó beütésszám, amely, ha jelen lenne a mintában, β-nál nem nagyobb valószínűséggel eredményezne L C -nél kisebb, tehát a jelenlét elutasítását maga után vonó mért nettó jelszámot. Az L D -re alapozott vizsgálat megelőző (a priori) kritériumvizsgálat. 11

113 Szignifikancia kimutathatóság A másodfajú hiba értelmezése Másodfajú hiba: a mintában jelen van a keresett nuklid, mi mégis elvetjük a jelenlétét elismerő hipotézist. Tehát L D nyi aktivitás jelenléte esetén β-nál nem nagyobb valószínűséggel adódna másodfajú hiba. A mért nettó beütésszámok eloszlását ábrázoló függvény ordinátáján a µ=l D várható értékű és σ szórású Gauss-eloszlás integráljának β hányada lesz L C -nél kisebb. 113

114 Szignifikancia kimutathatóság A másodfajú hiba értelmezése L D definíció-egyenlete: LD 0 = L + k σ = k σ + k C β L α β D σ L D a mért S bruttó beütésszám és a B alapszint különbsége, tehát S = L D + B, és innen az L D -vel azonos nagyságú nettó beütésszámra: Var ( L ) = σ = S+ σ = L + B+ σ = L + σ D B D B D 0 114

115 Szignifikancia kimutathatóság A másodfajú hiba értelmezése L D általános esetben: L D = L C + k L + β D L C k α A fenti másodfokú egyenletet k α = k β = k helyettesítéssel megoldva ezt kapjuk: L = L + D C k 115

116 A detektálási határ (L D ) értelmezése az ábrát Halász Máté készítette Gyakoriság σ 0 σ LD (1-α) (1-β) β α szokásos választás az elsőés másodfajú hibára nukleáris analízisnél: 5 % L C =k σ 0 L D Beütésszám 116

117 Szignifikancia kimutathatóság A másodfajú hiba értelmezése Mennyi lehet az L D -nyi beütésszám relatív hibája? r L D = 1 k B(1 + ) + k + B(1 + n k B(1 + 1 n ) + k 1 ) n Behelyettesítünk α=β-t, valamint n számú alapszint-(háttér-)mérést feltételezünk. Ha n=1 és α = β = 5 %, az alábbi két jellemző érték adódik: ha B=1, a relatív szórás 4%, ha B=10000, a relatív szórás 31%. 117

118 Mi az alapvető különbség L C és L D között? L C utólagos kiértékelés = a lehetséges értékek sokaságának egy adott eleme (az eloszlás egyik, adott valószínűséghez tartozó kimenetele) L D előzetes kiértékelés = a lehetséges értékek várható értéke (az eloszlás középértéke) 118

119 Szignifikancia a kinagyított területen egy nagy és egy bizonytalan csúcsot látunk 119

120 Szignifikancia az elfogadott gamma csúcsok relatív bizonytalansága jobb, mint 61% 10
