1 COCKEREL felügyelet Tartalomjegyzék...1 Fogalmak...2 Felügyelet...2 Távfelügyelet...2 Állapot és statisztika lekérdezések...2 Konfigurálás...2 Hálózat felügyelet...2 Rendszerfelépítés...3 SYS modul...3 Funkció modulok...3 Felügyelet kiszolgáló funció modulok...4 Monitor modul...4 XMANA modul...6 GMANA modul...8 GMANA SMS...9 GMANA UDP...9 COCKEREL felügyelet 1/11

2 Fogalmak Felügyelet Felügyelet alatt, COCKEREL berendezések esetében, a berendezés működését jellemző paraméterek aktuális értékének, az adott érték utolsó megváltozási idejének, és a működést jellemző, összegyűjtött statisztikai adatoknak a lekérdezését, valamint a működést meghatározó paramétereknek a megváltoztatását, azaz a konfigurálást értjük. Távfelügyelet Távfelügyelet alatt, COCKEREL berendezések felügyeletének azt a módját értjük, amikor a felügyeleti funkciókat a berendezés telepítési helyétől független, távoli ponton végezzük. A távoli felügyeleti pont és a felügyelt berendezés közötti adatátvitelt biztosító adatátviteli közeg, lehet a berendezés üzemszerűen használt átviteli közege, - amennyiben ennek elérhetősége és protokollja ezt lehetővé teszi -, vagy lehet az üzemszerűen használt átviteli közegtől független közeg. Minden COCKEREL berendezés, a beépített, felügyeletkiszolgáló moduljaival, biztosítja a felügyelhetőséget, és minden feladatra választható olyan COCKEREL berendezés amely biztosítani tudja a távfelügyelhetőséget. Állapot és statisztika lekérdezések A COCKEREL berendezések beépített, felügyeletkiszolgáló moduljai a berendezés indulásakor, automatikusan indulnak és folyamatosan gyűjtik az adatokat, a berendezés működési állapotáról, illetve annak megváltozásáról. A modulok által gyűjtött és tárolt adatok bármilyen böngésző programmal lekérdezhetőek. Konfigurálás A COCKEREL berendezések beépített, felügyeletkiszolgáló moduljai könnyen kezelhető felületet biztosítanak a berendezés működését meghatározó paraméterértékek megadására. A konfiguráló felület bármilyen böngésző programmal elérhető. Hálózat felügyelet A COCKEREL berendezések beépített felügyeletkiszolgáló moduljai biztosítják, hogy több COCKEREL berendezésből álló hálózat esetén, egy, vagy akár több kijelölt COCKEREL berendezés, vagy PC, előre beállított időzítés szerint indítson, különböző szempontok szerinti, állapot és statisztika lekérdezéseket a hálózat COCKEREL berendezései felé, és a gyűjtött adatokat rendezett, táblázatos formában továbbítsa bármilyen böngésző program felé. COCKEREL felügyelet 2/11

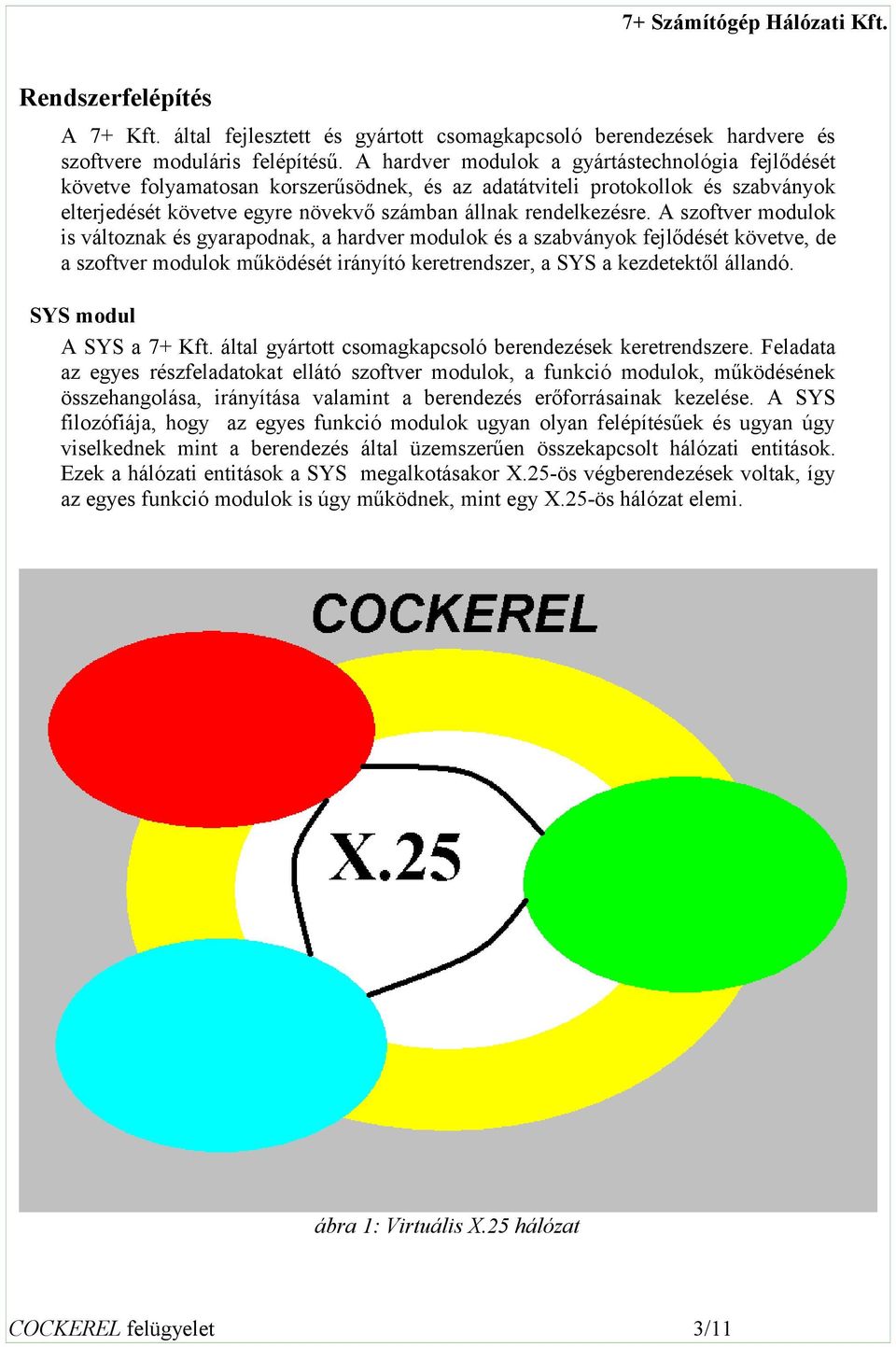

3 Rendszerfelépítés A 7+ Kft. által fejlesztett és gyártott csomagkapcsoló berendezések hardvere és szoftvere moduláris felépítésű. A hardver modulok a gyártástechnológia fejlődését követve folyamatosan korszerűsödnek, és az adatátviteli protokollok és szabványok elterjedését követve egyre növekvő számban állnak rendelkezésre. A szoftver modulok is változnak és gyarapodnak, a hardver modulok és a szabványok fejlődését követve, de a szoftver modulok működését irányító keretrendszer, a SYS a kezdetektől állandó. SYS modul A SYS a 7+ Kft. által gyártott csomagkapcsoló berendezések keretrendszere. Feladata az egyes részfeladatokat ellátó szoftver modulok, a funkció modulok, működésének összehangolása, irányítása valamint a berendezés erőforrásainak kezelése. A SYS filozófiája, hogy az egyes funkció modulok ugyan olyan felépítésűek és ugyan úgy viselkednek mint a berendezés által üzemszerűen összekapcsolt hálózati entitások. Ezek a hálózati entitások a SYS megalkotásakor X.25-ös végberendezések voltak, így az egyes funkció modulok is úgy működnek, mint egy X.25-ös hálózat elemi. ábra 1: Virtuális X.25 hálózat COCKEREL felügyelet 3/11

4 Funkció modulok A funkció modulokról tehát általánosságban elmondható, hogy minden funkció modulnak van egy egyedi alcíme az X.25-ös címtérben, tud hívást kezdeményezni és/vagy fogadni, és az X.25-ös protokollt használja adatinak továbbítása is. Az így felépített funkció modulok tehát egy virtuális X.25-ös hálózatot alkotnak a berendezésen belül és a csomagkapcsoló berendezés X.25-ös kapcsoló funkciójának használatával cserélnek adatot egymással. A funkció modulokról általánosságban elmondható az is, hogy az üzemeltetés támogatására, működési állapotuk jellemzőit, folyamatosan egy alfanumerikus képernyő pufferbe továbbítják, valamint képesek értelmezni néhány alfanumerikus konzol parancsot, melyek hatására további információt jelenítenek meg a képernyőn, vagy működési módjukat változtatják meg. A konzol perifériák - a fizikai képernyő és a billentyűzet -, valamint egy funkció modul összerendelését a SYS, mint erőforrás kezelő végzi a CTRL-F9, vagy CTRL-F10 parancs hatására, a modulok szekvenciális léptetésével. ábra 2: Konzol váltás COCKEREL felügyelet 4/11

5 Felügyelet kiszolgáló funkció modulok Monitor modul A Monitor modul egy felhasználói interfész, melynek beépített parancskészlete a berendezés konfigurációjának, állapotjellemzőinek, alfanumerikus lekérdezésére, és megváltoztatására szolgál. A Monitor modul természetesen elérhető a konzol perifériáról. ábra 3: Local Monitor A Monitor modul, mint a berendezésben kialakított virtuális X.25-ös hálózat része, elérhető akár honnan, ahonnan egy - a Monitor modulnak címzett - X.25-ös hívás eljuttatható a berendezéshez. A csomagkapcsoló berendezések és a felügyeleti berendezések hálózati enkapszuláló moduljai biztosítják, hogy szinte bármilyen csomagkapcsolt hálózaton elérhető legyen a Monitor modul. ábra 4: Remote Monitor COCKEREL felügyelet 5/11

6 XMANA modul Az XMANA modul, ami saját belső időzítése szerint, a Monitor modul parancsainak kiadásával adatokat gyűjt és tárol a berendezés működési állapotáról egy böngészővel elérhető kezelői felületet biztosít a felhasználó számára. Az XMANA modul és a Monitor modul kommunikációja természetesen a SYS szabálya szerint, az X.25 protokoll szerint zajlik, így az XMANA modul és a Monitor modul futhat akár egy berendezésben, ábra 5: Local XMANA akár a hálózati enkapszulációk alkalmazásával két külön berendezésében is. ábra 6: Remote XMANA COCKEREL felügyelet 6/11

7 Mivel az XMANA modul belső felépítése olyan, hogy több Monitor modul adatait képes tárolni, a hálózat egy berendezése több berendezés felügyeletének ellátására képes. ábra 7: Network XMANA Mivel a SYS modul, ami a 7+ csomagkapcsoló berendezések keretrendszere, futtatható PC platformon is, Windows, vagy Linux operációs rendszer alatt, a felügyeleti funkciók PC-n futtatott SYS alól elláthatók. ábra 8: Network XMANA PC COCKEREL felügyelet 7/11

8 Az XMANA olyan táblázatos megjelenésű képet küld a böngésző képernyőjére, melynek segítségével könnyen nyomon követhető a hálózat minden COCKEREL berendezésének állapota. ábra 9: XMANA képernyő COCKEREL felügyelet 8/11

9 GMANA modul A GMANA modul egy COCKEREL berendezés, egy GSM UMTS moduljának a felügyeletét végzi. A GMANA modul, saját belső időzítése szerint, a GSM UMTS modul beépített aszinkron modemén keresztül gyűjti az adatokat a GSM UMTS modulról, és egy böngészővel elérhető felületet biztosít a felhasználó számára. Egy GMANA modul egy GSM UMTS modul felügyeletét végzi. COCKEREL felügyelet 9/11

10 A GMANA modulnak két beépített funkciója van a GSM UMTS modulok hálózati szintű felügyeletének kiszolgálására. GMANA SMS A GMANA modul bizonyos, - konfigurációjában beállított - események bekövetkezése esetén, képes SMS-t küldeni előre meghatározott telefonszámokra. ábra 10: GMANA SMS COCKEREL felügyelet 10/11

11 GMANA UDP A GMAN modul bizonyos, konfigurációjában beállított események bekövetkezése esetén, képes UDP broadcast csomagokat küldeni, melyeket kijelölt XMANA modulok képesek értelmezni. ábra 11: GMANA UDP COCKEREL felügyelet 11/11
