1 DK-kábelösszekötő dobozok 1,5-240 mm² -ig, IP Letisztult, modern és felhasználóbarát kivitel, több, mint 75 év tapasztalatára alapozva - Halogénmentes, szilikonmentes - Rozsdamentes acél csavarkötések - Dobozba épített tartozékok - Rezgésnek ellenálló kapocstechnika - Karbantartást nem igényelnek - Dobozok extra alkalmazásokhoz A DK-kábelösszekötő dobozok a VDE együttműködésével lettek tesztelve és megfelelnek az új nemzetközi IEC szabványnak. A DK-kábelösszekötő dobozok megfelelnek a 2002/95/EK RoHS irányelv előírásainak. 5

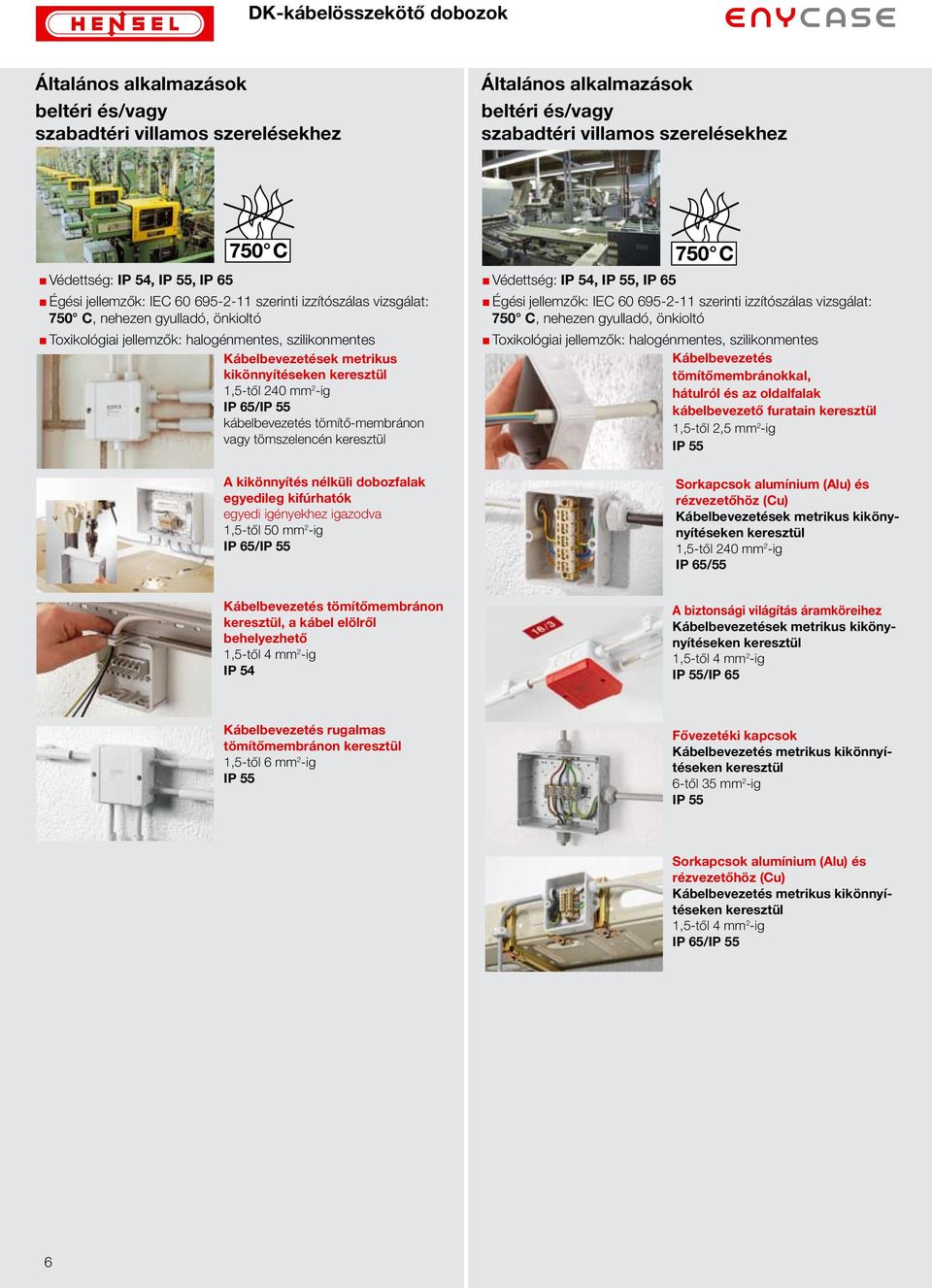

2 Általános alkalmazások beltéri és/vagy szabadtéri villamos szerelésekhez Általános alkalmazások beltéri és/vagy szabadtéri villamos szerelésekhez Védettség: IP 54, IP 55, IP 65 Égési jellemzők: IEC szerinti izzítószálas vizsgálat: 750 C, nehezen gyulladó, önkioltó Toxikológiai jellemzők: halogénmentes, szilikonmentes Kábelbevezetések metrikus kikönnyítéseken keresztül 1,5-től 240 mm 2 -ig IP 65/IP 55 kábelbevezetés tömítő-membránon vagy tömszelencén keresztül A kikönnyítés nélküli dobozfalak egyedileg kifúrhatók egyedi igényekhez igazodva 1,5-től 50 mm 2 -ig IP 65/IP 55 Védettség: IP 54, IP 55, IP 65 Égési jellemzők: IEC szerinti izzítószálas vizsgálat: 750 C, nehezen gyulladó, önkioltó Toxikológiai jellemzők: halogénmentes, szilikonmentes Kábelbevezetés tömítőmembránokkal, hátulról és az oldalfalak kábelbevezető furatain keresztül 1,5-től 2,5 mm 2 -ig IP 55 Sorkapcsok alumínium (Alu) és rézvezetőhöz (Cu) Kábelbevezetések metrikus kikönynyítéseken keresztül 1,5-től 240 mm 2 -ig IP 65/55 Kábelbevezetés tömítőmembránon keresztül, a kábel elölről behelyezhető 1,5-től 4 mm 2 -ig IP 54 A biztonsági világítás áramköreihez Kábelbevezetések metrikus kikönynyítéseken keresztül 1,5-től 4 mm 2 -ig IP 55/IP 65 Kábelbevezetés rugalmas tömítőmembránon keresztül 1,5-től 6 mm 2 -ig IP 55 Fővezetéki kapcsok Kábelbevezetés metrikus kikönnyítéseken keresztül 6-től 35 mm 2 -ig IP 55 Sorkapcsok alumínium (Alu) és rézvezetőhöz (Cu) Kábelbevezetés metrikus kikönnyítéseken keresztül 1,5-től 4 mm 2 -ig IP 65/IP 55 6

3 Különleges alkalmazások kültéri és védelem nélküli szabadtéri villamos szerelésekhez Különleges alkalmazások parti- és nyíltvizi szerelésekhez Védettség: IP 66 Anyag: PC-GFS (polikarbonát), üvegszál erősítésű termoplaszt Égési jellemzők: IEC szerinti izzítószálas vizsgálat: 960 C, UL Subject 94: V-0, nehezen gyulladó, önkioltó Alacsony toxicitás és füstképződés halogénmentes, szilikonmentes Vízálló: UV álló, esőálló, hőálló Ütésállóság: IK 08 (5 Joule) DNV engedély száma: E-9149 Kültéri szerelésekhez kábelbevezetés metrikus kikönnyítéseken keresztül 1,5-től 50 mm 2 -ig IP 66 Védettség: IP 66 / IP 67 időközönkénti alámerülés 1 méterig, max. 15 perc Anyag: PC (polikarbonát) PC-5, ütésálló Égési jellemzők: IEC szerinti izzítószálas vizsgálat: 960 C, UL Subject 94: 5V, nehezen gyulladó, önkioltó Halogénmentes, szilikonmentes, alacsony toxicitású Sav- és tengervíz álló: sós víz ellen védett, UV álló, hőálló (-40 -től 70 C-ig) Ütésállóság: IK 08 (5 Joule) DNV engedély száma: E-9150 Parti- és nyíltvizi alkalmazásra kábelbevezetések metrikus kikönnyítéseken keresztül IP 66 / IP 67 1,5-től 35 mm 2 sós víz ellen védett Kültéri szerelésekhez a kikönnyítés nélküli dobozfalak egyedileg kifúrhatók IP 66 / IP 65 (Nema 4X) UL/CSA engedéllyel 1,5-től 50 mm 2 -ig A KF kábelösszekötő dobozok megfelelnek az épületekre és azok szerkezeti elemeire, hatóságilag előírt tűzvédelmi előírásoknak! 7

4 Különleges alkalmazások robbanásveszélyes területekre, a 2-es és 22-es zónákban Különleges alkalmazások funkciómegtartáshoz tűz esetén A 94/9/EG (ATEX) irányelv szerint Védettség: IP 65 Anyag: PC-GFS és PC-G1 (polikarbonát), ütésálló, antisztatikus bevonattal Égési jellemzők: IEC szerinti izzítószálas vizsgálat: 960 C, nehezen gyulladó, önkioltó Alacsony toxicitású, halogénmentes, szilikonmentes Ütésállóság: IK 08 (5 Joule) E30-tól E90-ig A biztonsági áramellátás áramköreinek tűz hatása alatt megfelelő ideig működőképesnek kell maradnia, a vezetékrendszerekre vonatkozó tűzvédelmi műszaki követelmények szerint. Védettség: IP 65 Anyag: magas minőségű duroplaszt vagy porszórt acéllemez Színárnyalat: pasztell-narancs, RAL 2003, halogénmentes Összekötőkapocs nagy hőállóságú kerámiából Az IEC előírásai alapján gyártva és tesztelve kábelbevezetések metrikus kikönynyítéseken és AXM tömszelencéken keresztül 1,5-től 25 mm 2 -ig IP 65 Anyag: Duroplaszt 0,5-től 16 mm 2 -ig kábelbevezetés mellékelt kábelbevezetőkön keresztül IP 65 Ütésállóság: IK 06 (1 Joule) Áramütés elleni védelem: II. év. osztály Anyag: Acéllemez, porszórt 0,5-től 16 mm 2 -ig kábelbevezetés beszerelt kábelbevezetőkön keresztül IP 65 Ütésállóság: IK 10 (20 Joule) Áramütés elleni védelem: I. év. osztály Járulékos tűzterhelés, toxikus vagy korrozív kibocsátás nélkül A dobozok által biztosított érintésvédelem megmarad Doboz, csatlakoztatott kábelekkel, teszt után 8

5 FIXCONNECT -rugós kapcsokkal Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. K 9105 kapcsokkal 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 167x125x82 mm 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör, 2 x 16 mm² sodrott K 9100 kapcsok nélkül 167x125x82 mm K 9255 kapcsokkal 5 pólusú, pólusonként 6 x 10 mm² tömör, 200x160x98 mm 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 2 x 35 mm² sodrott K 9250 kapcsok nélkül 200x160x98 mm KC 9045 FIXCONNECT rugós kapocstechnika KC 9255 FIXCONNECT rugós kapocstechnika KC 9355 FIXCONNECT rugós kapocstechnika 5 pólusú, pólusonként 4 x 1 x 1,5-4 mm² tömör/hajlékony 5 pólusú, pólusonként 4 x 1 x 2,5-10 mm² tömör/hajlékony 5 pólusú, pólusonként 4 x 1 x 2,5-16 mm² tömör/hajlékony 139x119x70 mm 200x160x98 mm 210x260x117 mm K 9502 kapcsokkal 5 pólusú, pólusonként 4 x 10 mm² tömör, 210x310x117 mm 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 2 x 35 mm² sodrott K 9355 kapcsokkal 5 pólusú, pólusonként 210x260x117 mm 4 x 35 mm² sodrott, 2 x 50 mm² sodrott K 9350 kapcsok nélkül 210x260x117 mm külső felerősítéssel Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. kábelbevezetés: AKM/ASM külön rendelendő! (lásd a LES fejezetben) Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt D 9125 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm D 9120 kapcsok nélkül 88x88x53 mm Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt K 9504 kapcsokkal 4 pólusú, pólusonként 210x310x117 mm 4 x 35 mm² sodrott, 4 x 50 mm² sodrott K 9505 kapcsokkal 5 pólusú, pólusonként 210x310x117 mm 4 x 35 mm² sodrott, 4 x 50 mm² sodrott K 9500 kapcsok nélkül 210x310x117 mm D 9025 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm D 9020 kapcsok nélkül 88x88x53 mm kábelbevezetés: a zárófedélen keresztül, lásd a Tartozékoknál Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt D 9045 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x61 mm, 2 x 6 mm² tömör D 9040 kapcsok nélkül 98x98x61 mm K 9065 kapcsokkal 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 139x119x70 mm 4 x 4 mm² tömör, 3 x 6 mm² tömör, 2 x 10 mm² tömör K 9060 kapcsok nélkül 139x119x70 mm K 7055 kapcsokkal 5 pólusú, pólusonként 300x450x170 mm 4 x 35 mm² sodrott, 4 x 50 mm² sodrott K 7005 kapcsokkal 5 pólusú, pólusonként 300x450x170 mm 4 x mm² sodrott K 7004 kapcsokkal 4 pólusú, pólusonként 4 x mm² sodrott 300x450x170 mm 9

6 vezetékanyag: Cu/Alu kábelbevezetés: a zárófedélen keresztül, lásd a Tartozékoknál Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. FIXCONNECT -rugós kapocshoz kábelcsatornás és védőcsöves szereléshez Védettség: IP 54. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. K 1204 kapcsokkal 4 pólusú, pólusonként 2 x mm² 300x450x170 mm K 1205 kapcsokkal 5 pólusú, pólusonként 2 x mm² 300x450x170 mm K 2404 kapcsokkal 4 pólusú, pólusonként 300x600x170 mm 2 x /240 mm² K 2405 kapcsokkal 5 pólusú, pólusonként 2 x /240 mm² 300x600x170 mm külső felerősítéssel kikönnyítés nélküli oldalfalakkalkal Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. A doboz oldala max. M 20-es vezetékbevezetéshez használható. DPC 9225 FIXCONNECT rugós kapocstechnika 5 pólusú, pólusonként 4 x 1 x 1,5-2,5 mm² tömör/hajlékony 139x119x49 mm Kábelösszekötő doboz kábelcsatornás és védőcsöves szereléshez Védettség: IP 54. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. DP 9025 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x49 mm DP 9020 kapcsok nélkül 88x88x49 mm D 8120 kapcsok nélkül 88x88x53 mm kikönnyítés nélküli oldalfalakkalkal Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. D 8020 kapcsok nélkül 88x88x53 mm DP 9221 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 139x119x49 mm DP 9222 kapcsokkal 2 kapcsok 139x119x49 mm 5 pólusú, pólusonként 6 x 1,5 mm² tömör, DP 9220 kapcsok nélkül 139x119x49 mm rugalmas tömítő membránnal kábelbevezetéshez kábelbevezetés: 10 db rugalmas tömítőmembránnal, zárt Védettség: IP 55. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. D 8040 kapcsok nélkül 98x98x58 mm K 8060 kapcsok nélkül 139x119x70 mm K 8100 kapcsok nélkül 167x125x82 mm K 8250 kapcsok nélkül 200x160x98 mm K 8350 kapcsok nélkül 210x260x117 mm K 8500 kapcsok nélkül 210x310x117 mm DE 9325 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x47 mm DE 9320 kapcsok nélkül 88x88x47 mm DE 9345 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x52 mm, 2 x 6 mm² tömör DE 9340 kapcsok nélkül 98x98x52 mm 10

7 rugalmas tömítő membránnal kábelbevezetéshez kábelbevezetés: 10 db rugalmas tömítőmembránnal, zárt Védettség: IP 55. Színárnyalat: fehér, RAL Alapanyag: termoplaszt. vezetékanyag: Cu/Alu Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt DE 9326 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x47 mm DE 9321 kapcsok nélkül 88x88x47 mm DE 9346 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x52 mm, 2 x 6 mm² tömör DE 9341 kapcsok nélkül 98x98x52 mm kábelbevezetés: rugalmas tömítőmembránokkal, zárt, 10 db az oldalfalakon, 2 db a doboz alján Védettség: IP 55. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. D 9041 kapcsokkal 5 pólusú, pólusonként 4 x 1,5 mm² tömör/hajlékony, 4 x 2,5 mm² tömör/hajlékony K 9061 kapcsokkal 5 pólusú, pólusonként 4 x 1,5 mm² tömör/hajlékony, 4 x 2,5 mm² tömör/hajlékony, 4 x 4 mm² tömör/hajlékony K 9351 kapcsokkal 5 pólusú, pólusonként 4 x 6 mm² tömör/hajlékony, 4 x 10 mm² tömör/hajlékony, 4 x 16 mm² tömör/sodrott/hajlékony 98x98x61 mm 139x119x70 mm 260x210x117 mm vezetékanyag: Cu/Alu kábelbevezetést és a a zárófedeleket lásd a Tartozékoknál plombálható Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. DE 9225 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 76x76x53 mm DE 9220 kapcsok nélkül 76x76x53 mm kábelbevezetés: rugalmas tömítőmembránokkal, zárt, 10 db az oldalfalakon, 2 db a doboz alján Védettség: IP 55. Színárnyalat: fehér, RAL Alapanyag: termoplaszt. DE 9226 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 76x76x53 mm DE 9221 kapcsok nélkül 76x76x53 mm K 7051 kapcsokkal 5 pólusú, pólusonként 4 x 2,5-50 mm² 300x450x170 mm K 7042 kapcsokkal 4 pólusú, pólusonként 2 x mm² 300x450x170 mm K 7052 kapcsokkal 5 pólusú, pólusonként 2 x mm² 300x450x170 mm K 1204 kapcsokkal 4 pólusú, pólusonként 2 x mm² 300x450x170 mm K 1205 kapcsokkal 5 pólusú, pólusonként 2 x mm² 300x450x170 mm K 2404 kapcsokkal 4 pólusú, pólusonként 300x600x170 mm 2 x /240 mm² K 2405 kapcsokkal 5 pólusú, pólusonként 2 x /240 mm² 300x600x170 mm halogénmentes és időjárásálló kábelbevezetés: ASM külön rendelendő! (lásd a LES fejezetben) Védettség: IP 66. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. KF 9025 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm KF 9020 kapcsok nélkül 88x88x53 mm KF 9045 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x61 mm, 2 x 6 mm² tömör KF 9040 kapcsok nélkül 98x98x61 mm 11

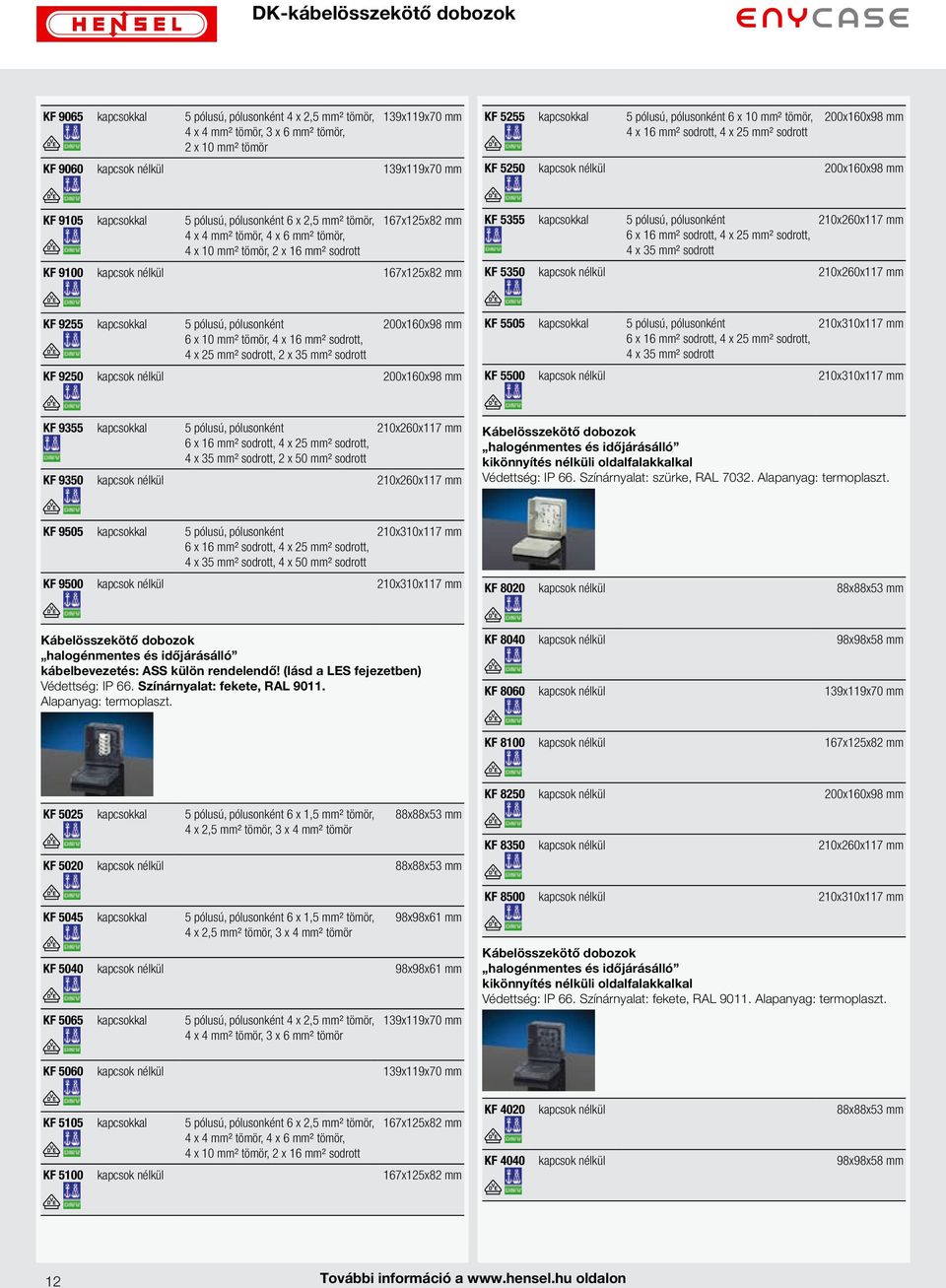

8 KF 9065 kapcsokkal 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 139x119x70 mm 4 x 4 mm² tömör, 3 x 6 mm² tömör, 2 x 10 mm² tömör KF 9060 kapcsok nélkül 139x119x70 mm KF 5255 kapcsokkal 5 pólusú, pólusonként 6 x 10 mm² tömör, 4 x 16 mm² sodrott, 4 x 25 mm² sodrott 200x160x98 mm KF 5250 kapcsok nélkül 200x160x98 mm KF 9105 kapcsokkal 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 167x125x82 mm 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör, 2 x 16 mm² sodrott KF 9100 kapcsok nélkül 167x125x82 mm KF 5355 kapcsokkal 5 pólusú, pólusonként 210x260x117 mm 4 x 35 mm² sodrott KF 5350 kapcsok nélkül 210x260x117 mm KF 9255 kapcsokkal 5 pólusú, pólusonként 200x160x98 mm 6 x 10 mm² tömör, 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 2 x 35 mm² sodrott KF 9250 kapcsok nélkül 200x160x98 mm KF 5505 kapcsokkal 5 pólusú, pólusonként 210x310x117 mm 4 x 35 mm² sodrott KF 5500 kapcsok nélkül 210x310x117 mm KF 9355 kapcsokkal 5 pólusú, pólusonként 210x260x117 mm 4 x 35 mm² sodrott, 2 x 50 mm² sodrott KF 9350 kapcsok nélkül 210x260x117 mm halogénmentes és időjárásálló kikönnyítés nélküli oldalfalakkalkal Védettség: IP 66. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. KF 9505 kapcsokkal 5 pólusú, pólusonként 210x310x117 mm 4 x 35 mm² sodrott, 4 x 50 mm² sodrott KF 9500 kapcsok nélkül 210x310x117 mm KF 8020 kapcsok nélkül 88x88x53 mm halogénmentes és időjárásálló kábelbevezetés: ASS külön rendelendő! (lásd a LES fejezetben) Védettség: IP 66. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. KF 8040 kapcsok nélkül 98x98x58 mm KF 8060 kapcsok nélkül 139x119x70 mm KF 8100 kapcsok nélkül 167x125x82 mm KF 5025 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm KF 5020 kapcsok nélkül 88x88x53 mm KF 5045 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x61 mm KF 5040 kapcsok nélkül 98x98x61 mm KF 5065 kapcsokkal 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 3 x 6 mm² tömör 139x119x70 mm KF 8250 kapcsok nélkül 200x160x98 mm KF 8350 kapcsok nélkül 210x260x117 mm KF 8500 kapcsok nélkül 210x310x117 mm halogénmentes és időjárásálló kikönnyítés nélküli oldalfalakkalkal Védettség: IP 66. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. KF 5060 kapcsok nélkül 139x119x70 mm KF 5105 kapcsokkal 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 167x125x82 mm 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör, 2 x 16 mm² sodrott KF 5100 kapcsok nélkül 167x125x82 mm KF 4020 kapcsok nélkül 88x88x53 mm KF 4040 kapcsok nélkül 98x98x58 mm 12

9 KF 4060 kapcsok nélkül 139x119x70 mm KF 4100 kapcsok nélkül 167x125x82 mm KD 5105 kapcsokkal 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 167x125x82 mm 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör, 2 x 16 mm² sodrott KD 5100 kapcsok nélkül 167x125x82 mm KF 4250 kapcsok nélkül 200x160x98 mm KF 4350 kapcsok nélkül 210x260x117 mm KF 4500 kapcsok nélkül 310x210x117 mm UL/CSA engedéllyel kikönnyítés nélküli oldalfalakkal Védettség: IP 65 (Nema 4X). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. KD 5255 kapcsokkal 5 pólusú, pólusonként 6 x 10 mm² tömör, 200x160x98 mm 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 2 x 35 mm² sodrott KD 5250 kapcsok nélkül 200x160x98 mm KD 5355 kapcsokkal 5 pólusú, pólusonként 6 x 16 mm² 210x260x117 mm sodrott, 4 x 25 mm² sodrott, 4 x 35 mm² sodrott, 2 x 50 mm² sodrott KD 5350 kapcsok nélkül 210x260x117 mm parti- és tengeri alkalmazásokra kikönnyítés nélküli oldalfalakkal Védettség: IP 66 / IP 67. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. KF 7020 kapcsok nélkül 88x88x53 KF 7040 kapcsok nélkül 98x98x58 KF 7060 kapcsok nélkül 139x119x70 KD 4020 kapcsok nélkül 88x88x53 mm KF 7100 kapcsok nélkül 167x125x82 KF 7250 kapcsok nélkül 200x160x98 parti- és nyíltvizi alkalmazásokra kábelbevezetés: ASS külön rendelendő! (lásd a LES fejezetben) Védettség: IP 66 / IP 67. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. KD 4040 kapcsok nélkül 98x98x58 mm KD 4060 kapcsok nélkül 139x119x70 mm KD 4100 kapcsok nélkül 167x125x82 mm KD 4250 kapcsok nélkül 200x160x98 mm KD 4350 kapcsok nélkül 260x210x117 mm KD 5025 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm KD 5020 kapcsok nélkül 88x88x53 mm KD 5045 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x61 mm, 2 x 6 mm² tömör KD 5040 kapcsok nélkül 98x98x61 mm KD 5065 kapcsokkal 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 139x119x70 mm 4 x 4 mm² tömör, 3 x 6 mm² tömör, 2 x 10 mm² tömör KD 5060 kapcsok nélkül 139x119x70 mm 13

10 FK-kábelösszekötő dobozok Vizsgálatok: A Dätwyler, Eupen, Studer, Prysmian és Nexans kábelgyártóval együtt bevizsgálva az E 30 és E 90 funkciómegtartási osztály szerint, ld. a vizsgálati tanúsítványt: P-MPA-E ; letölthető a címen Védettség: IP 65. Színárnyalat: pasztell-narancs, RAL Alapanyag: Duroplaszt. Membrános kábelbevezetők beltéri és kültéri védett villamos szerelésekhez Védettség: IP 66. Színárnyalat: pasztell-narancs, RAL Alapanyag: termoplaszt. EDKF 32 EDKF 40 M 32-es kikönnyítéshez M 40-es kikönnyítéshez tömítési tartomány Ø 8-23 mm tömítési tartomány Ø mm átvezető furat Ø 32,5 mm átvezető furat Ø 40,5 mm FK 7045 FK 7105 FK 7165 összekötő kapocs nagy hőállóságú kerámiából összekötő kapocs nagy hőállóságú kerámiából összekötő kapocs nagy hőállóságú kerámiából 5 pólusú, pólusonként 4 x Ø 0,8 mm / 0,5 mm² tömör, 4 x 1,5 mm² tömör, 2 x 2,5 mm² tömör, 2 x 4 mm² tömör 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 2 x 6 mm² tömör, 2 x 10 mm² tömör 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 4 x 6 mm² tömör, 2 x 10 mm² tömör, 2 x 16 mm² tömör 122x122x59 mm 168x143x72 mm 243x168x85 mm FK-kábelösszekötő dobozok Vizsgálatok: A Dätwyler, Eupen, Nexans, Studer, Pirelli és Lynenwerk kábelgyártóval együtt bevizsgálva az E 30 és E 90 tűzvédelmi besorolás szerint, ld. a Tűzvédelmi megfelelőségi tanúsítványt: MPA NRW ; letölthető a címen szerelt kábelbevezetővel Védettség: IP 66. Színárnyalat: pasztell-narancs, RAL Alapanyag: Acéllemez. FK 9025 FK 9105 FK 9255 összekötő kapocs nagy hőállóságú kerámiából összekötő kapocs nagy hőállóságú kerámiából összekötő kapocs nagy hőállóságú kerámiából 5 pólusú, pólusonként 4 x Ø 0,8 mm / 0,5 mm² tömör, 4 x 1,5 mm² tömör, 2 x 2,5 mm² tömör, 2 x 4 mm² tömör 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 2 x 6 mm² tömör, 2 x 10 mm² tömör 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 4 x 6 mm² tömör, 2 x 10 mm² tömör, 2 x 16 mm² tömör 150x150x80 mm 150x150x80 mm 200x200x80 mm FK kábelösszekötő doboz Vizsgálatok: A Dätwyler és Nexans kábelgyártóval együtt bevizsgálva az E 30 tűzvédelmi besorolás szerint, ld. a Tűzvédelmi megfelelőségi tanúsítványt: MPA NRW ; letölthető a címen szerelt kábelbevezetővel Védettség: IP 66. Színárnyalat: pasztell-narancs, RAL Alapanyag: Acéllemez. robbanásveszélyes terekhez, a 2-es és a 22-es zónában a 94/9/EG (ATEX) irányelv szerint kábelbevezetés: AXM, külön megrendelésre Védettség: IP 65. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. KX 2025 kapcsokkal 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör KX 2045 kapcsokkal 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 4 x 2,5 mm² tömör, 4 x 4 mm² tömör KX 2065 kapcsokkal 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 4 x 6 mm² tömör KX 2105 kapcsokkal 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör KX 2255 kapcsokkal 5 pólusú, pólusonként 6 x 10 mm² tömör, 4 x 16 mm² sodrott, 4 x 25 mm² sodrott 88x88x53 mm 98x98x61 mm 139x119x70 mm 167x125x82 mm 200x160x98 mm Tömszelencék robbanásveszélyes területekre húzásmentesítéssel és ellenanyával KX... típusú Hensel kábelösszekötő dobozokhoz Védettség: IP 65. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. AXM 20 AXM 25 AXM 32 AXM 40 M 20-as kikönnyítéshez M 25-as kikönnyítéshez M 32-as kikönnyítéshez M 40-as kikönnyítéshez tömítési tartomány Ø 5,5-13 mm tömítési tartomány Ø 8-17 mm tömítési tartomány Ø mm tömítési tartomány Ø mm átvezető furat Ø 20,5 mm átvezető furat Ø 25,5 mm átvezető furat Ø 32,5 mm átvezető furat Ø 40,5 mm FK 9259 sorkapocs nagy hőállóságú kerámiából 5 pólusú, 1,5-10 mm² tömör D 01 neozed biztosítóelem 200x200x80 mm 14

11 Zárócsavarok a nem használt kikönnyítések lezárására KX... típusú Hensel kábelösszekötő dobozokhoz Védettség: IP 65. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. VXM 20 M 20-as kikönnyítéshez átvezető furat Ø 20,3 mm VXM 25 M 25-as kikönnyítéshez átvezető furat Ø 25,3 mm VXM 32 M 32-as kikönnyítéshez átvezető furat Ø 32,3 mm VXM 40 M 40-as kikönnyítéshez átvezető furat Ø 40,3 mm a biztonsági világítás áramköreihez Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. K 9259 fővezetéki elágazó kapoccsal 4 pólusú, pólusonként csatlakozó kapcsok: tömör, kerek, egyerű vagy többerű vezeték mm², Cu csatlakozó kapcsok: különösen hajlékony, kerek vezeték érvéghüvellyel 6-16 mm², Cu kimeneti kapcsok: tömör, kerek, egyerű vagy többerű vezeték 6-16 mm², Cu betáplálás: kerek, különösen hajlékony vezeték érvéghüvellyel 4-10 mm², Cu 200x160x98 mm kábelbevezetés: AKM/ASM, külön rendelendő! (lásd a LES fejezetben) Védettség: IP 55 (ESM), IP 65 (lásd a LES fejezetben). Színárnyalat: szürke, RAL Alapanyag: termoplaszt. D 9225 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 88x88x53 mm D 9220 kapcsok nélkül 88x88x53 mm D 9245 kapcsokkal 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 98x98x61 mm, 2 x 6 mm² tömör D 9240 kapcsok nélkül 98x98x61 mm potenciálkiegyenlítéshez Védettség: IP 54. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. DP 9026 kapcsokkal 1 pólus 1 x 4-25 mm², 5 x 4-10 mm² (16 mm²-es tömör) 88x88x49 mm K 9508 K 9509 fővezetéki elágazó kapoccsal fővezetéki elágazó kapoccsal 4 pólusú, pólusonként 310x210x117 mm csatlakozó kapcsok: tömör, kerek, egyerű vagy többerű vezeték (r) mm², Cu csatlakozó kapcsok: különösen hajlékony, kerek vezeték érvéghüvellyel 6-16 mm², Cu kimeneti kapcsok: tömör, kerek, egyerű vagy többerű vezeték 6-16 mm², Cu betáplálás: kerek, különösen hajlékony vezeték érvéghüvellyel 4-10 mm², Cu 4 pólusú, pólusonként 310x210x117 mm csatlakozó kapcsok: tömör, kerek, egyerű vagy többerű vezeték mm², Cu csatlakozó kapcsok: különösen hajlékony, kerek vezeték érvéghüvellyel mm², Cu kimeneti kapcsok: tömör, kerek, egyerű vagy többerű vezeték mm², Cu betáplálás: kerek, különösen hajlékony vezeték érvéghüvellyel 6-16 mm², Cu 15

12 Kapocsdobozok kábelbevezetés: ESM/AKM, külön rendelendő! (lásd a LES fejezetben) Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Betápláló sorkapocs készlet ba történő beépítéshez Kompletten. Felerősítő elemekkel. RD 9123 RD 9125 RD 9127 RD 9045 RD 9041 RK 9062 RK 9064 RK 9109 RK sorkapocs WKM 2,5/15 5 sorkapocs WKM 2,5/15 7 sorkapocs WKM 2,5/15 5 sorkapocs WKM 4/15 10 sorkapocs WKM 4/15 12 sorkapocs WK 4/U 14 sorkapocs WK 4/U 19 sorkapocs WK 4/U 24 sorkapocs WK 4/U 1,5-2,5 mm² 88x88x53 mm 1,5-2,5 mm² 88x88x53 mm 1,5-2,5 mm² 88x88x53 mm 1,5-4 mm² 98x98x61 mm 1,5-4 mm² 98x98x61 mm 1,5-4 mm² 119x139x70 mm 1,5-4 mm² 119x139x70 mm 1,5-4 mm² 167x125x82 mm 1,5-4 mm² 167x125x82 mm Tartósínek Sorozatkapcsok szereléséhez. Üres kábelösszekötő dobozba történő beépítéshez. Rögzítőcsavarokkal. DKL 04 KKL 06 KLS 10 KLS 25 KLS 50 KLS 51 KLS 54 KLS 55 5 pólusú, pólusonként 6 x 1,5 mm² tömör, 5 pólusú, pólusonként 4 x 2,5 mm² tömör, 4 x 4 mm² tömör, 3 x 6 mm² tömör áramterhelhetőség 63 A 5 pólusú, pólusonként 6 x 2,5 mm² tömör, 4 x 4 mm² tömör, 4 x 6 mm² tömör, 4 x 10 mm² tömör, 2 x 16 mm² sodrott áramterhelhetőség 102 A 5 pólusú, pólusonként 6 x 6 mm² tömör, 6 x 10 mm² tömör, hajlékony érvéghüvellyel, 4 x 16 mm² sodrott, hajlékony érvéghüvellyel, 4 x 25 mm² sodrott, hajlékony érvéghüvellyel, 2 x 35 mm² sodrott, hajlékony érvéghüvellyel áramterhelhetőség 150 A 4 pólusú, pólusonként 4 x 35 mm² sodrott áramterhelhetőség 150 A 5 pólusú, pólusonként 4 x 35 mm² sodrott, áramterhelhetőség 216 A 4 pólusú, pólusonként 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 4 x 35 mm² sodrott, 4 x 50 mm² sodrott, 4 x 70 mm² sodrott áramterhelhetőség 216 A 5 pólusú, pólusonként 4 x 16 mm² sodrott, 4 x 25 mm² sodrott, 4 x 35 mm² sodrott, 4 x 50 mm² sodrott, 4 x 70 mm² sodrott Felerősítő fülek D, K, KF, KX és KD típusú kábelösszekötő dobozok külső fali rögzítéséhez. 2 db-os. Alapanyag: V2A nemesacél. TSD 02 TSD 04 TSK 06 TSK 10 TSK 25 TSK 35 TSK 50 Kábelrögzítők max. beépítési mélység 32 mm D x020, D x120, KF x020 és KD x020 kábelösszekötő dobozokhoz kalapprofil 15 mm max. beépítési mélység 40 mm D x040, KF x040 és KD x040 kábelösszekötő dobozokhoz kalapprofil 15 mm max. beépítési mélység 44,5 mm K x060, KF x060 és KD x060 kábelösszekötő dobozokhoz kalapprofil 35 mm max. beépítési mélység 56,5 mm K x100, KF x100, és KD x100 kábelösszekötő dobozokhoz kalapprofil 35 mm max. beépítési mélység 71,5 mm K x250, KF x250, K x350, KF x350, KD x250 és KD x350 kábelösszekötő dobozokhoz kalapprofil 35 mm max. beépítési mélység 80,5 mm K x350, KF x350, KD x350, K x500, KF x500 kábelösszekötő dobozokhoz kalapprofil 35 mm max. beépítési mélység 80,5 mm K x500, KF x500-as kábelösszekötő dobozokhoz kalapprofil 35 mm DK AL 2 Szerelőkengyelek 10 db-os. Alapanyag: műanyag. DE 922. és DN 20.. kábelösszekötő dobozok gyors felszereléséhez DE MB 10 Bedugható tömítőmembrán Védettség: IP 54. Utólagos szereléshez. Tömítési tartomány: Ø 10-13,5 mm. DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 és DPC 9225 kábelösszekötő dobozokhoz. DPS 02 Bedugható csatornaadapter Védettség: IP 54. Legfeljebb 20 x 20 mm-es minicsatornákhoz. Tömítési tartomány: kábel átmérője 10-13,5 mm. DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 és DPC 9225 kábelösszekötő dobozokhoz. KHR 01 KHR db kábelrögzítő: 6,5-10 mm 30 db kábelrögzítő: mm 30 db kábelrögzítő: mm 30 db kábelrögzítő: mm EKA 20 16

13 Bedugható csőadapter Védettség: IP 54. M 20-as védőcsövekhez. Tömítési tartomány: kábel átmérője 10-13,5 mm. DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 és DPC 9225 kábelösszekötő dobozokhoz. Kábelbevezető zárófedél Max. 72 mm-es külső átmérőig. Védettség: IP 65. Rögzítőékekkel és tömítéssel, 300 mm-es szekrényfalhoz ERA 20 Írható jelölőtábla hoz 2,5-50 mm 2 -ig. Beilleszthető a fedélrögzítő nyílásba. Felirati sávok felragasztásához vagy filctollas felirathoz. Nem alkalmazható kábelösszekötő dobozoknál 2,5-4 mm 2 -ig plombálással együtt. Alapanyag: termoplaszt. 5 db-os készlet, 45 x 30 mm. Mi FP 70 Mi FP 72 kábelhez tömítési tartomány Ø mm 2 kábelhez tömítési tartomány 2 x Ø-ként mm Kábelbevezető, nyitható 2 kábelhez, max. 72 mm-es külső átmérő. Védettség: IP 54. Csak kiegészítő húzás- és nyomásmentesítéssel (pl. Mi ZE 62), 300 mm-es szekrényfalhoz. DK BS 5 Plombáló készletek Mi FP 82 tömítési tartomány 2XØ-ként mm Kábel-húzásmentesítő 2 db max. 60 mm-es külső átmérőjű kábelhez. 284 mm hosszú tartósínnel. Csak Mi FP 82-es nyitható kábelbevezetővel együtt alkalmazható. PLS 06 PLS 50 2,5 mm²-es kábelösszekötő dobozokhoz: D 9x2x, D 8x2x, DE 9x2x, DP 9x2x, KF 9x2x, KF 8x2x, KF 7x2x, KF 4x2x, KF 5x2x, RD 9x2x, KX 2025, KD x020 4 mm²-es kábelösszekötő dobozokhoz: D 9x4x, D 8x4x, DE 9x4x, KF 9x4x, KF 8x4x, KF 7x4x, KF 4x4x, KF 5x4x, RD 9x4x, KX 2045, KD x040 6 mm²-es kábelösszekötő dobozokhoz: K 9x6x, K 8x6x, KF 9x6x, KF 8x6x, KF 7x6x, KF 4x6x, KF 5x6x, RD 9x6x, KX 2065, KD x mm²-es kábelösszekötő dobozokhoz: K 91xx, K 81xx, KF 91xx, KF 81xx, KF 71xx, KF 410x, KF 51xx, KX 2105, KD x mm²-es kábelösszekötő dobozokhoz: K 925x, K 825x, KF, 925x, KF 825x, KF 725x, KF 425x, KF 525x, RK 91xx, KX 2255, KD x250 35/50 mm²-es kábelösszekötő dobozokhoz: K 93xx, K 95xx, K 83xx, K 85xx, KF 93xx, KF 95xx, KF 83xx, KF 85xx, KF 53xx, KF 55xx, KF 45xx, KD x350 Mi ZE 62 Porvédő borítás 2 fedélzáró fészekhez. 1 4-es szekrénymérethez. Mi SA 2 Felerősítő fülek Mi-szekrények külső rögzítéséhez. A szerelőkészlet 4 db felerősítő fülből és 4 db csavarból áll. Mi AL 4 Zárófedél 300 mm-es szekrényfalhoz. Mi FM 40 rögzítőékekkel és tömítéssel kikönnyítések: 2 M 25/32, 5 M 32/40 Mi FM 50 rögzítőékekkel és tömítéssel kikönnyítések: 2 M 20, 4 M 32/40/50 Mi FM 60 rögzítőékekkel és tömítéssel kikönnyítések: 3 M 40/50/63 Mi FM 63 megnagyobbított kábelbevezető térrel kikönnyítések: 3 M 40/50/63 17
