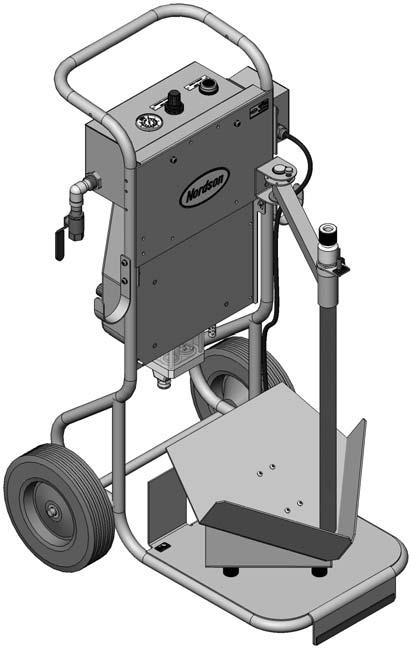

1 Útmutató lap - Hungarian - Prodigy önjáró ládarakodó rendszer Ismertetés A Prodigy önjáró ládarakodó rendszere 5 kg-os (50 font súlyú) ládákat tud kirakni, és a port be tudja szivattyúzni a szórópisztolyok adagológaratába. A 5 VAC, 0 Hz-es vagy 0 VAC, 50 Hz-es vibrátormotorral kapható rendszereknek a Prodigy nagy kapacitású HDLV szállítószivattyúja is a részét képezi. MEGJEGYZÉS: A Prodigy nagy kapacitású HDLV szivattyújának üzemeltetésével és javításával kapcsolatos tudnivalók a 7957 sz-ú útmutatóban olvashatók Ábra A Prodigy önjáró ládarakodó rendszer alkotóelemei. Rezgőasztal. Prodigy szállító szivattyú. Felvevő cső 4. Vibrátormotor kapcsolódoboz 5. Szivattyúöblítés vezérlés. Szivattyú levegőszabályozó és mérő 7. Golyós beömlő légszelep 008 Nordson Corporation

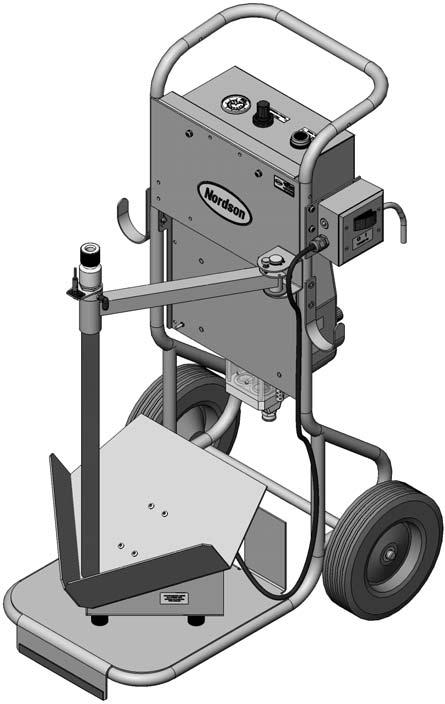

2 Prodigy önjáró ládarakodó rendszer Telepítés. Csomagolja ki a rendszert.. Lásd a. ábrát. Húzza fel az () reteszelőgombot és billentse ki a felvevő cső () karját. Engedje el a reteszelőgombot, hogy a kar a helyére rögzüljön.. Szerelje be a () felvevő csövet a kar végén lévő csőkarimába. 4. Csatlakoztassa hozzá a (4) mm-es átadó csővezetéket a felvevő cső átalakító darabjához. 5. Dugja be a (9) földhuzalt a felvevő cső (8) földelőaljzatába.. Csatlakoztassa hozzá a (0) elektromos kábel három vezetékét földelt villásdugóhoz, vagy az elektromos táblához. A rendszerbe betáplált elektromos áramnak egyeznie kell a vibrátormotor névleges értékével. 7. Csatlakoztasson sűrített levegő ellátást a () / hüv. NPT golyósszelepre. 8. Kösse rá a földkábel () szorítóbilincsét anyafölddel érintkező testre. 5 VAC vagy 0 VAC L (barna) N (kék) GND (zöld/sárga) Ábra Beépítés. Záró gomb. Kar. Felvevő cső 4. Adagoló csővezeték Megjegyzés: 5. Anya. O-gyűrű 7. Adapter 8. Földelőaljzat 9. Földhuzal 0. Hálózati kábel. Golyósszelep. Földkábel A felvevő cső már tartalmazza a folyósító levegőnél használatos könyökös szerelvényt. Ebben az alkalmazásban nem használunk folyósító levegőt. 008 Nordson Corporation

3 Prodigy önjáró ládarakodó rendszer Szivattyú kimeneti csatlakozás Lásd a. ábrát. A 0 méter (00 láb) hosszú -mm-es átadó cső a rendszer tartozéka. Csatlakoztassa a csővezeték egyik végét a nyomószerelvényhez. Csatlakoztassa a másik végét az adagológarat beömlő nyílásához. Öblítőlevegő Beömlő nyílások (a levegő elővezérlő szelepre csatlakoztatva) Továbbító levegő nyomása 0,7-,0 bar (0-5 psi) Tömlőnyomás,4-,75 bar (5-40 psi) 0 mm-es bemeneti levegő csővezeték 4,8 bar (70 psi) Föld (kocsihoz csatlakoztatva) mm-es por-nyomó csővezeték, 0 m (00 láb) maximum -mm-es por-szívó csővezeték (felvevő csőhöz csatlakoztatva) Ábra Szivattyú csatlakozások és vezérlések Kezelés FIGYELEM: A bemenő áramnak egyeznie kell a kapcsolódoboz címkéjén szereplő névleges értékekkel.. Adja rá az elektromos táplálást és a sűrített levegőt a rendszerre.. Húzza fel a felvevő csővezetéket, és helyezze a pordobozt a rezgőasztalra.. Nyissa fel a ládát és a műanyag zsákot, és engedje bele a felvevő csövet a porba. 4. A zsák kötözőszalagjával erősítse a műanyag zsákot a felvevő cső köré. MEGJEGYZÉS: Ennél a szivattyúnál nem vezetünk bele folyósító levegőt a felvevő csőbe. 5. Kapcsolja be a rezgőmotort.. Nyissa ki a golyósszelepet, hogy a levegő beléphessen a pneumatikus táblába. 7. Állítsa be a szivattyú levegőnyomást 4,8 bar-ra (70 psi). Ez körülbelül 500 milliszekundumos órajel periódusidőt szolgáltat. 8. Ha ki kívánja öblíteni a szivattyút és a szívó- és nyomócső vezetéket, a pneumatika táblán nyomja meg és tartsa nyomva az öblítő gombot (lásd az. ábrát). 008 Nordson Corporation

4 4 Prodigy önjáró ládarakodó rendszer Javítás Kapcsolódoboz/Vibrátormotor csatlakozások FÖLD A CSATLAKOZÓDOBOZ BELSEJÉBEN GND (ZÖLD/SÁRGA) KÉK GND (ZÖLD/SÁRGA) KÉK L (KÉK) L (BARNA) BARNA 5 BEMENŐ ÁRAM KAPOCSTÖMB KAPCSOLÓ KAPCSOLÓDOBOZ BEKÖTÉSI RAJZ A KAPOCS TÖMB 5-ÖS A KAPCSOLÓ -AS A KAPOCS TÖMB 5-ÖS A KAPCSOLÓ -AS MOTOR KONDENZÁTOR FEHÉR FEHÉR FEKETE FEHÉR FEKETE ZÖLD A KAPOCS TÖMB -ÖS PIROS VAGY BARNA ZÖLD A KAPOCS TÖMB -ÖS KAPCSOLÓDOBOZ KAPCSOLÓDOBOZ KÁBEL A VIBRÁCIÓS MOTOR FELŐL KÁBEL A VIBRÁCIÓS MOTOR FELŐL 5 VAC, 0Hz-ES VIBRÁCIÓS MOTOR 0 VAC, 50Hz-ES VIBRÁCIÓS MOTOR Ábra 4 Kapcsolódoboz és vibrátormotor csatlakozások 008 Nordson Corporation

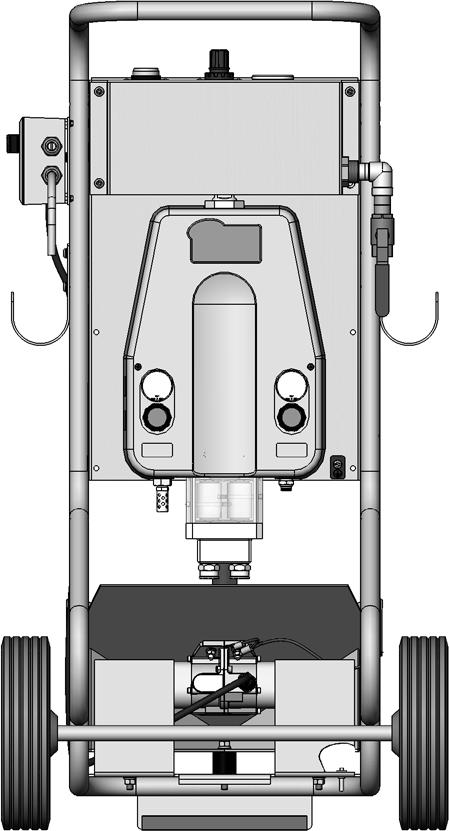

5 Prodigy önjáró ládarakodó rendszer 5 Földelés csatlakozások FIGYELEM: Győződjék meg róla, hogy minden földcsatlakozás hiánytalan és biztonságos. Az átadó rendszernek megfelelő földelés nélkül történő üzemeltetése veszélyes, és személyi sérüléseket vagy anyagi károkat eredményezhet. Felvevő cső földhuzal Rendszer földkábel Vibrátorasztal/Motor Földelőkapcsok Szivattyú panel földelőcsonk Földhuzal a kocsiváz földelőcsonkjához Földhuzal szivattyúhoz Vibrátorasztal földhuzal Kocsiváz földelőcsonk Ábra 5 Rendszer földelés csatlakozások 008 Nordson Corporation

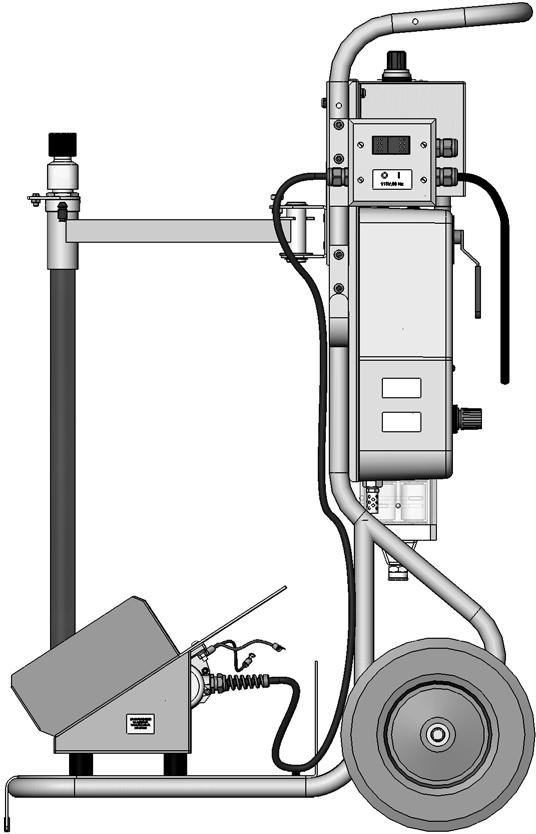

6 Prodigy önjáró ládarakodó rendszer Alkatrészek Alkatrészek megrendeléséhez hívja a Nordson Vevőszolgálati Központját a (800) 4-99 számon vagy lépjen érintkezésbe a Nordson képviseletével. Rendszerek P/N Ismertetés Megjegyzés 0905 SYSTEM, dolly, 5V VBF/HDLV, Prodigy 09 SYSTEM, dolly, 0V VBF/HDLV, Prodigy Rendszer alkatrészek 7 4 5A Ábra Rendszer alkatrészek 008 Nordson Corporation

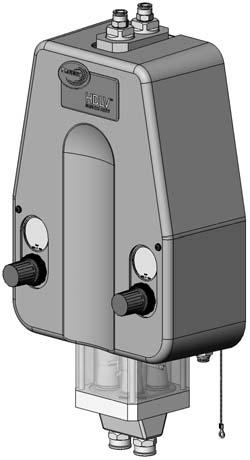

7 Prodigy önjáró ládarakodó rendszer 7 Tétel P/N Ismertetés Darabszám Megjegyzés DISCONNECT, hi cap HDLV pump, w/o mount O ring 0840 NUT, tube retaining, hi cap, HDLV pump 944 O RING, silicone, 0.5 x 0.8 x in MOUNT, pump adapter, w/o O ring gland KIT, fluidizing, pickup tube, VBF, transfer A NS TUBE, one piece, fluidizing, pickup, VBF 5A 9485 O RING, silicone, conductive, x.0 in. 090 TUBE, polyurethane, mm OD AR TUBING, poly, spiral cut, 0. ID AR ISOLATOR, vibration, 0 mm dia x 8 mm studs KIT, service, 5V vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 5V, 0 Hz, w/connector B KIT, service, 0V, vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 0V, 50 Hz, w/connector B PUMP ASSEMBLY, high capacity, generation II, HDLV, packaged 0909 CABLE, power, wire, ft. 404 SWITCH, rocker, DPST, dust tight CONNECTOR, strain relief, / in. NPT NS 084 STRAP, Velcro, w/buckle, 5 x cm AR NS 054 TUBE, polyethylene, mm OD 00 ft D MEGJEGYZÉS A: A készlet csővezetéket és szerelvényeket tartalmaz, amelyekkel a folyasztó levegő csatlakoztatható a felvevő csőhöz. Ezek az alkatrészek nem használatosak ebben az alkalmazásban, és így eldobhatók. B: A vibrátormotor készletek cserekapacitást tartalmaznak, amely a kapcsolódobozban van beszerelve. A bekötési rajzot lásd a 4. ábrán. C: Levegő csővezeték, pneumatikus vezérlőmodul szivattyúhoz. D: Porátadó csővezeték. maximum 0 m (00 láb). AR: As Required (Szükség szerint) NS: Not Shown (Nincs ábrázolva) Folytatás Nordson Corporation

8 8 Prodigy önjáró ládarakodó rendszer Pneumatikus csőelágazó alkatrészek A 0 9 C D B 7 E CIKKSZ. 5 4 Levegőellátás szivattyúhoz 8 MÉRETRE VÁGOTT CSŐHOSSZAK CSŐ AZONOSÍTÓ VÁGOTT HOSSZ ± [0,50] A 78 [7,00] B 5 [,00] C 89 [,50] D 5 [,00] E 78 [7,00] 4 Szivattyúöblítő szerelvényekhez Ábra 7 Pneumatikus vezérlő modul alkatrészei Tétel P/N Ismertetés Darabszám Megjegyzés TUBING, polyurethane, 0 mm AR A TUBING, polyurethane, /4 mm, blue AR A 9008 TUBE, polyurethane, 8 mm OD, blue AR A VALVE, ball, / in. NPT VALVE, airpilot, way VALVE, push button, control REGULATOR, / 8 in. NPT, / 4 in. NPT, 7-5 psi 908 GAUGE, air, 0-00 psi, 0-7 kg/cm MEGJEGYZÉS A: Egy lábanként növekedő sorrendben rendelje meg. AR: As Required (Szükség szerint) Kiadás 0/08 A szerzői jog keletkezésének eredeti dátuma: 008. Prodigy, HDLV, Nordson, és Nordson logo a Nordson Corporation bejegyzett védjegyei. - Fordítás eredeti szövegből Nordson Corporation
