741 sorozat BackPack szelepvezérlő

Átírás

1 741 sorozat BackPack szelepvezérlő Kezelési kézikönyv Az EFD kézikönyvek elektronikus PDF fájlban is megtalálhatók a oldalon.

2 Az EFD fogadalma Köszönöm! Szeretném, ha tudná, hogy a Nordson EFD-nél mi mindannyian értékeljük a vállalkozását, és minden rendelkezésünkre álló eszközzel arra törekszünk, hogy Ön elégedett vevő legyen. Ha bármikor felmerül, hogy nem teljes mértékben elégedett a berendezéssel vagy az EFD termékalkalmazási szakértő által nyújtott támogatással, kérjük, személyesen velem vegye fel a kapcsolatot a (USA), (USA-n kívül) telefonszámon, illetve a Srini. Subramanian@nordsonefd.com címen. Garantálom, hogy bármilyen problémát az Ön szíves megelégedésére fogunk megoldani. Még egyszer köszönjük, hogy a Nordson EFD-t választotta. Srini Subramanian Srini Subramanian, Ügyvezető Igazgató Tartalom Tartalom... 2 Bevezetés... 3 Műszaki adatok... 3 BackPack szelepvezérlő üzembehelyezése... 4 Végső üzembe helyezési ellenőrzőlista... 5 Szelep szétszerelése és összeszerelése... 5 BackPack eltávolítása a szelepről... 5 Golyós szelep kicserélése... 5 Hibakeresési útmutató... 6 Cserealkatrészek hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.

3 Bevezetés A 741V BackPack sorozatú tűszelepek használata egyszerű, és karbantartás nélkül töbmillió cikluson keresztül működnek. Az 5 6 milliszekundumos vezérlősebességű fejlett miniatűr mágnestechnológia alkalmazásával 80 Hertzet meghaladó ciklussebesség érhető el. A BackPack szelepvezérlő lapot közvetlenül a vezérlő léghengerre felszerelve javítható a folyamatbeli ingadozás a következetesen pontos adagolás érdekében. A BackPack alacsony profilja, kompakt tervezése elegendő szabad teret ad az optimális középpontos felszereléshez.az egyszerű felszerelés érdekében könnyű anyagokból készült BackPack szelepvezérlő minden 741V sorozatú szelepre utólag is felszerelhető. A BackPack szelepvezérlő eltávolítása és karbantartása egyszerű. Mindegyik szelep egy BackPack szelepvezérlő lappal, adagolócsúcs adapterrel, folyadék belépő szerelvénnyel, 5 láb hosszú vezérlő levegőtömlővel és csúcskészlettel kerül szállításra. Műszaki adatok Elektromos bemenet: Belépő levegő: Min. vezérlőidő: Max. vezérlőidő: Ciklusfekvencia: *BackPack anyaga: Borítás: Szerelőcsavar: Tömítőgyűrűk: *BackPack mérete: 24 VDC, 4 W 4,8 6,2 bar (70 90 psi) 5 ms Folyamatosan BE Hz Eloxált alumínium 303SS Buna-N 22,20 mm X 26,7 mm x 24,10 mm (0,874" mély X 1,05" magas x 0,95" széles) Súly: Csak BackPack: 741V-SS-BP: 52,635 g (1,85 oz) 370,1 g (13,05 oz) *MEGJEGYZÉS: A szelep teljes műszaki adatait lásd a 741V üzembe helyezési útmutatójában. hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető. 3

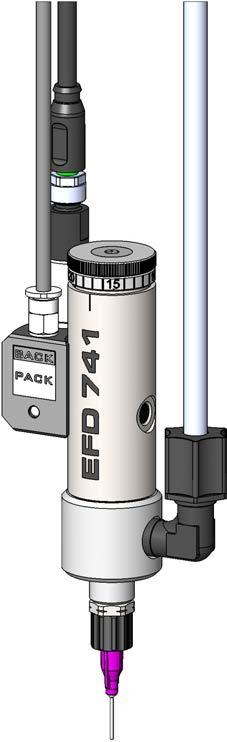

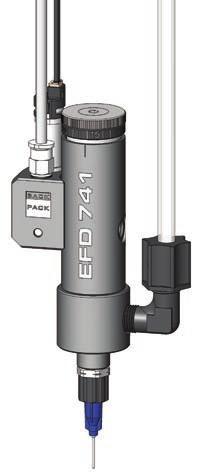

4 BackPack szelepvezérlő üzembehelyezése 1. Szerelje fel a BackPack 741 adagolószelepet. 2. Csatlakoztassa a BackPack vezérlőt a ValveMate 8000 vezérlőhöz a mellékelt kábellel. 3. Csatlakoztassa a szabályozott és szűrt levegőt a BackPack benyomható szerelvényhez. 4. Állítsa be a BackPack-hez a nyomást 4,8 6,2 bar-re (70 90 psi). Fontos tudnivaló: Adagolószelepek üzembehelyezése Minden EFD szelephez mellékelünk egy üzembe helyezési kézikönyvet. A kézikönyv ismerteti a szelep működését és azt is, hogyan kell felszerelni a szelepet a folyadéktartályhoz. Riasztás Elektromos Folyadék Állando levegő Levegő a tankhoz 4 hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.

5 Végső üzembe helyezési ellenőrzőlista 1. A BackPack-hez a légnyomás 4,8 6,2 bar-re van beállítva (70 90 psi). 2. A BackPack és bemenet/kimenet megfelelő módon van kábelezve. 3. A szelepek és a folyadéktartály megfelelően van csatlakoztatva. 4. A szelepek és az adagolócsúcsok az adagolószelep üzembe helyezési útmutatójának megfelelően vannak felszerelve. 5. Kapcsolja BE a ValveMate 8000-et. Ellenőrizze, hogy a jelzőfények és a LED kijelző világít-e. MEGJEGYZÉS: A ValveMate 8000 nincs felszerelve BE / KI kapcsológombbal, és BEKAPCSOLVA marad mindaddig, amíg a készülék tápfeszültséget kap. Szelep szétszerelése és összeszerelése BackPack eltávolítása a szelepről 1. Lazítsa ki a szerelőcsavart, hogy le tudja venni a BackPacket a szelep léghengeréről. Vigyázat: Ne vegye le teljesen a szerelőcsavart a BackPack burkolatáról. Ügyeljen rá, hogy ne veszítse el a szerelőcsavarral szembeni tömítőgyűrűt. Golyós szelep kicserélése 2. Távolítsa el a BackPack kábel és a légtömlő körül lévő kábelkötegelő spirált (ha használ ilyet) 3. Húzza ki a levegő-vezetéket a BackPackből. 4. Válassza le a szolenoid kábeleket a ValveMate 8000-ről vagy más vezérlőberendezésről. 5. Egy villáskulcs segítségével az óramutató járásával ellenkező irányba csavarja ki és távolítsa el a golyós szelepet. Amikor már laza, húzza ki a golyós szelepet. 6. Cserélje ki a golyós szelepet úgy, hogy addig csavarja az óramutató járásával megegyező irányba, amíg az teljesen szorosan nem illeszkedik. 7. Csatlakoztassa vissza a kábeleket és a levegő-vezetéket a BackPackre. hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető. 5

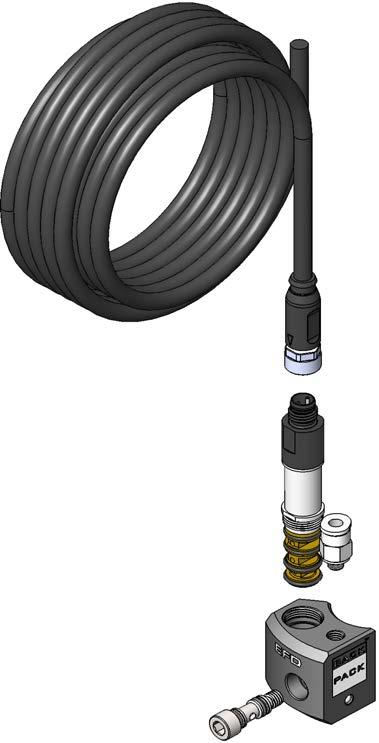

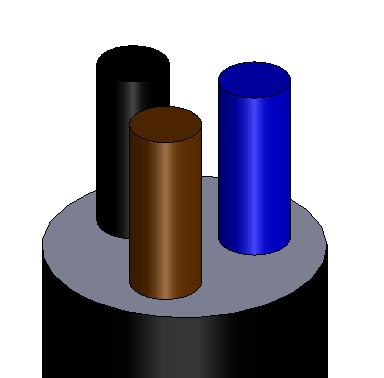

6 Hibakeresési útmutató Hiba BackPack szelepvezérlő nem forog Légszivárgás a BackPack burkolatból A kábelek eltörtek a szolenoid golyós szelepénél Megoldás Ellenőrizze, hogy a fő levegőellátás BE van kapcsolva. Ellenőrizze a kábeleket, laza csatlakozást vagy károsodást keresve. Cserélje ki a golyós szelepet. Ellenőrizze, hogy a burkolat nem laza-e. Szorítsa meg újra. Ellenőrizze a szerelőcsavaron, nem károsodtak-e a tömítőgyűrűk. Cserélje ki. Ellenőrizze, nem károsodtak a tömítőgyűrűk a golyós szelepen. Cserélje ki a golyós szelepet. Ha nem sikerül kiküszöbölnie a hibát, vagy további segítségre van szüksége, kérjük, forduljon hozzánk. Cserealkatrészek Kerek szolenoid kábel, 3-pólusú, M Kerek szolenoid 24V, 4 W, 3 pólusú O-gyűrű készlet MEGJEGYZÉS: Használja a kerek szolenoid kék és barna vezetékét a BackPack szelep mozgatására. A vezetékek polaritása nincsen megkülönböztetve Levegő bemeneti szerelvény Burkolat / Szerelőcsavar tömítőgyűrűkkel 6 hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.
