Carminat utólagos beépítés. Írta: Administrator október 16. péntek, 15:39 - Módosítás: december 07. hétfő, 11:32

Átírás

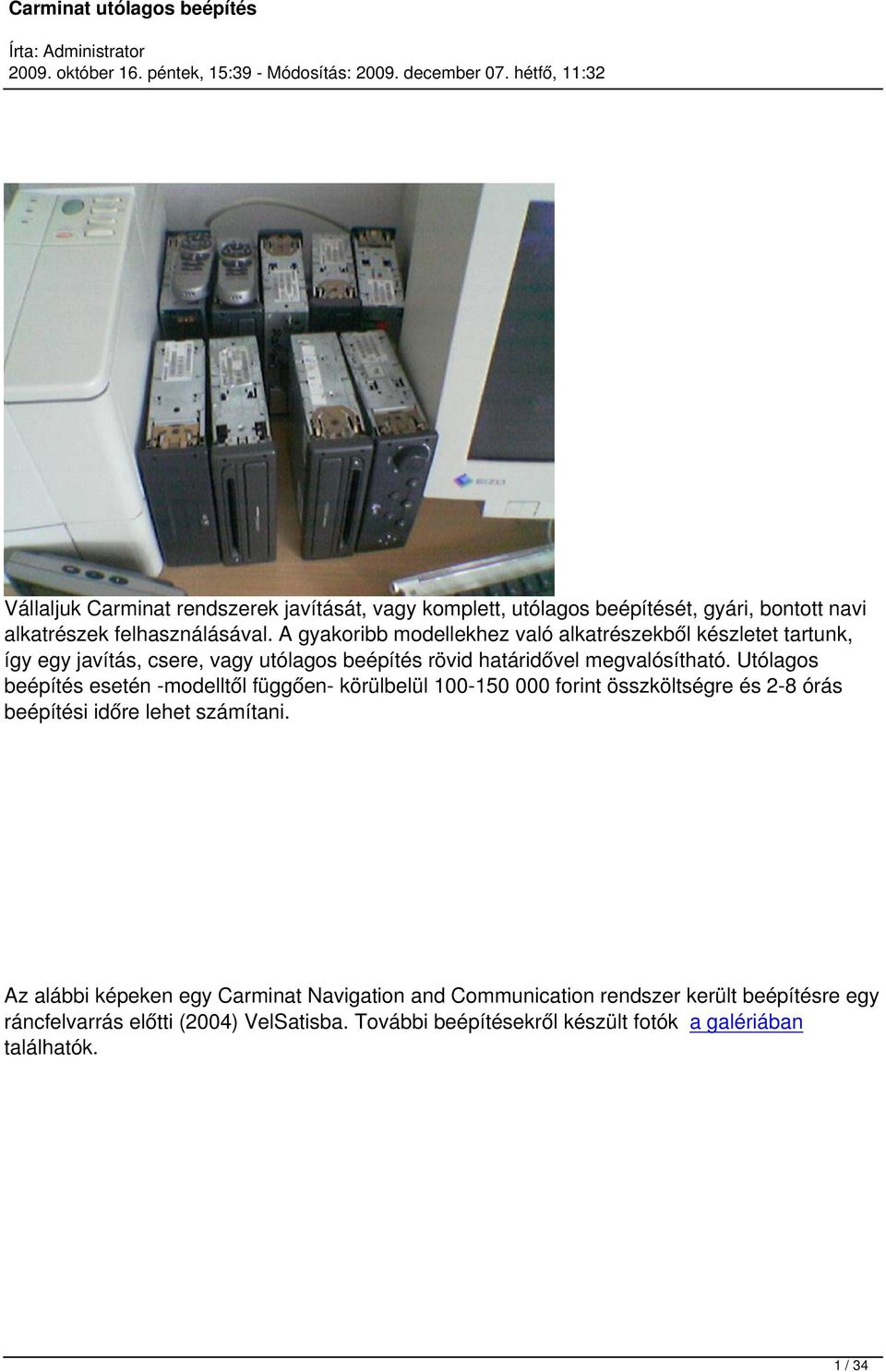

1 Vállaljuk Carminat rendszerek javítását, vagy komplett, utólagos beépítését, gyári, bontott navi alkatrészek felhasználásával. A gyakoribb modellekhez való alkatrészekből készletet tartunk, így egy javítás, csere, vagy utólagos beépítés rövid határidővel megvalósítható. Utólagos beépítés esetén -modelltől függően- körülbelül forint összköltségre és 2-8 órás beépítési időre lehet számítani. Az alábbi képeken egy Carminat Navigation and Communication rendszer került beépítésre egy ráncfelvarrás előtti (2004) VelSatisba. További beépítésekről készült fotók a galériában találhatók. 1 / 34

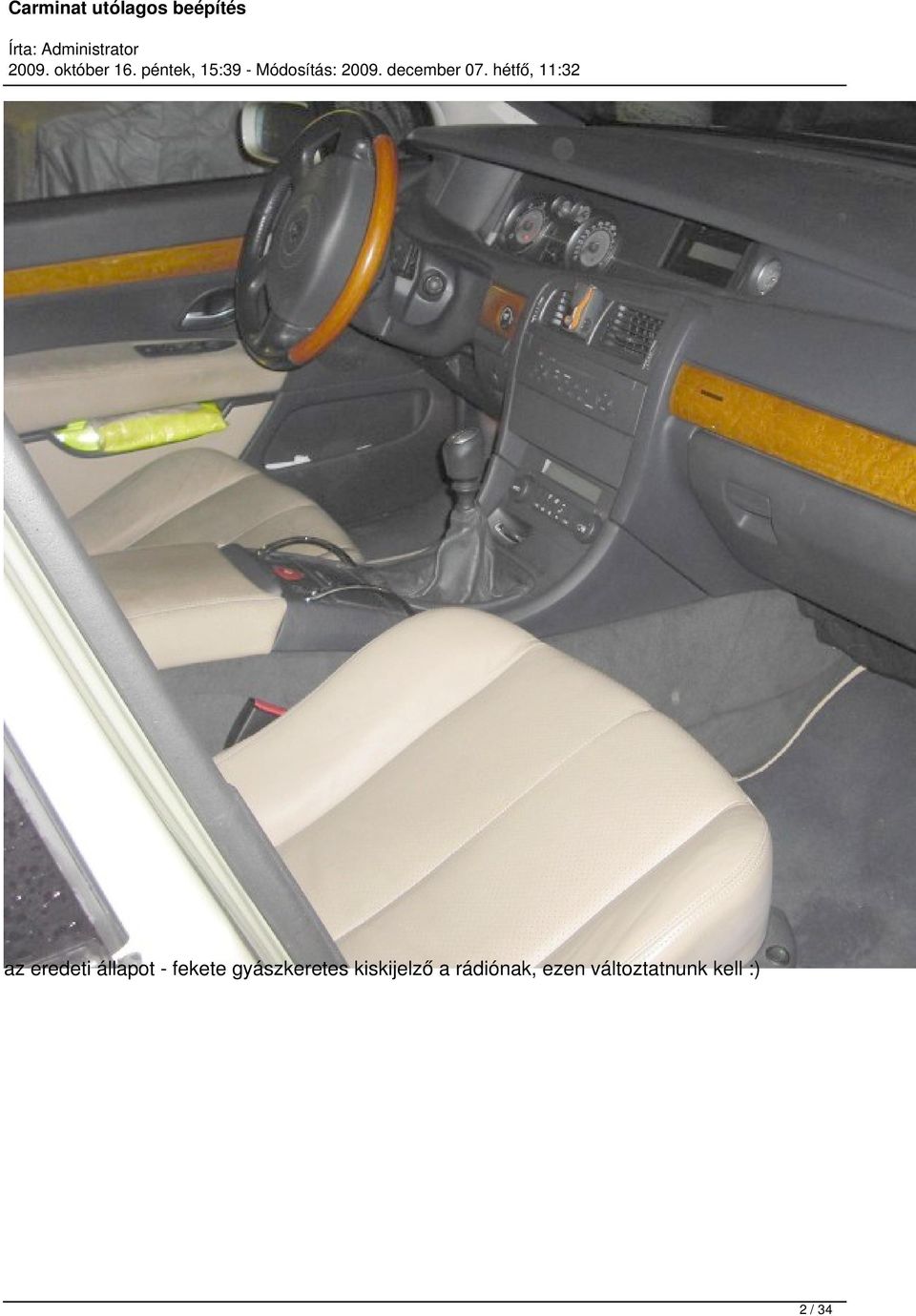

2 az eredeti állapot - fekete gyászkeretes kiskijelző a rádiónak, ezen változtatnunk kell :) 2 / 34

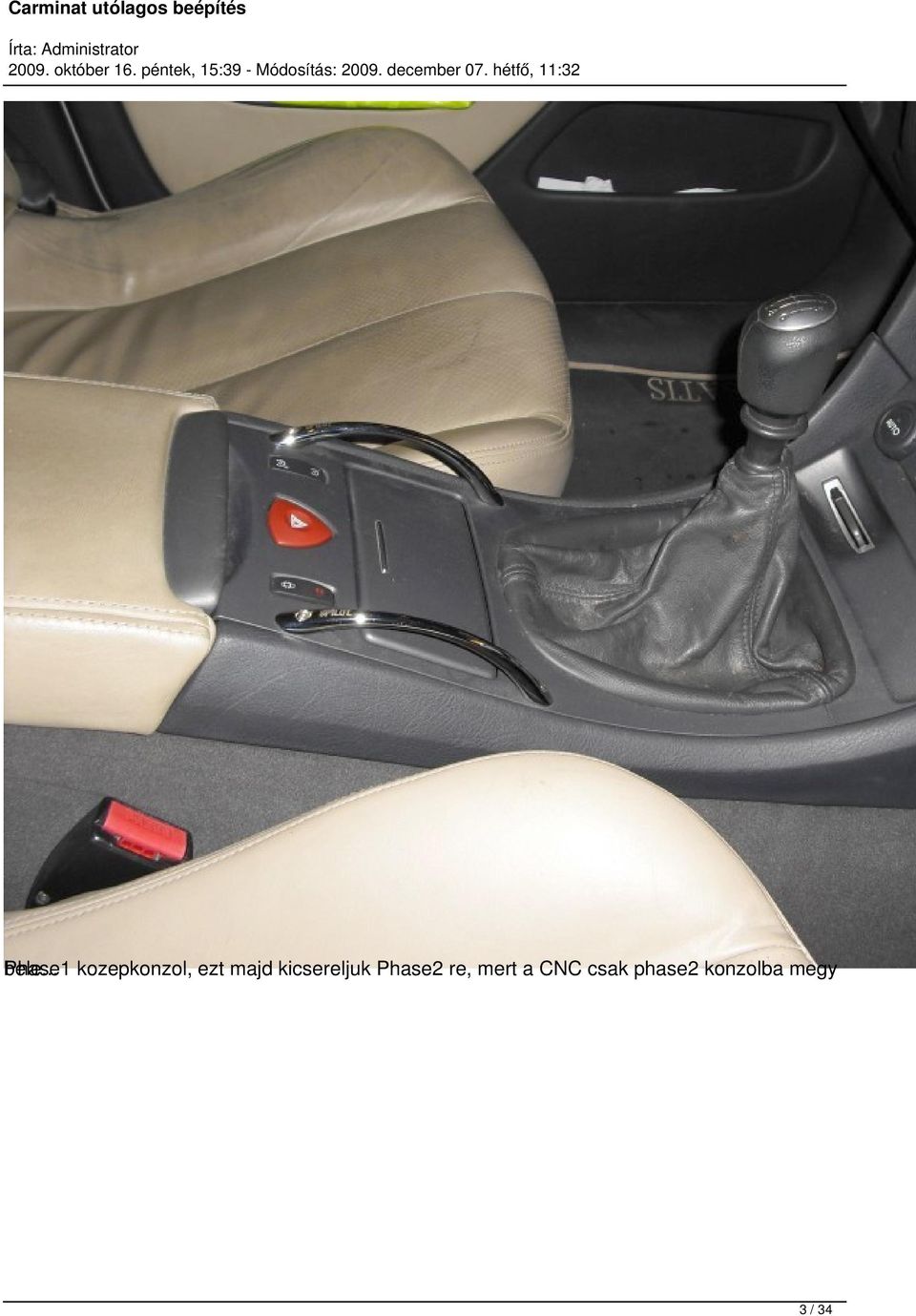

3 Phase1 kozepkonzol, ezt majd kicsereljuk Phase2 re, mert a CNC csak phase2 konzolba megy bele... 3 / 34

4 a régi van készítve rádió és a hozzá tartozó kis kijelző, szerencsére a műszerfalban a navinak az ablak elő 4 / 34

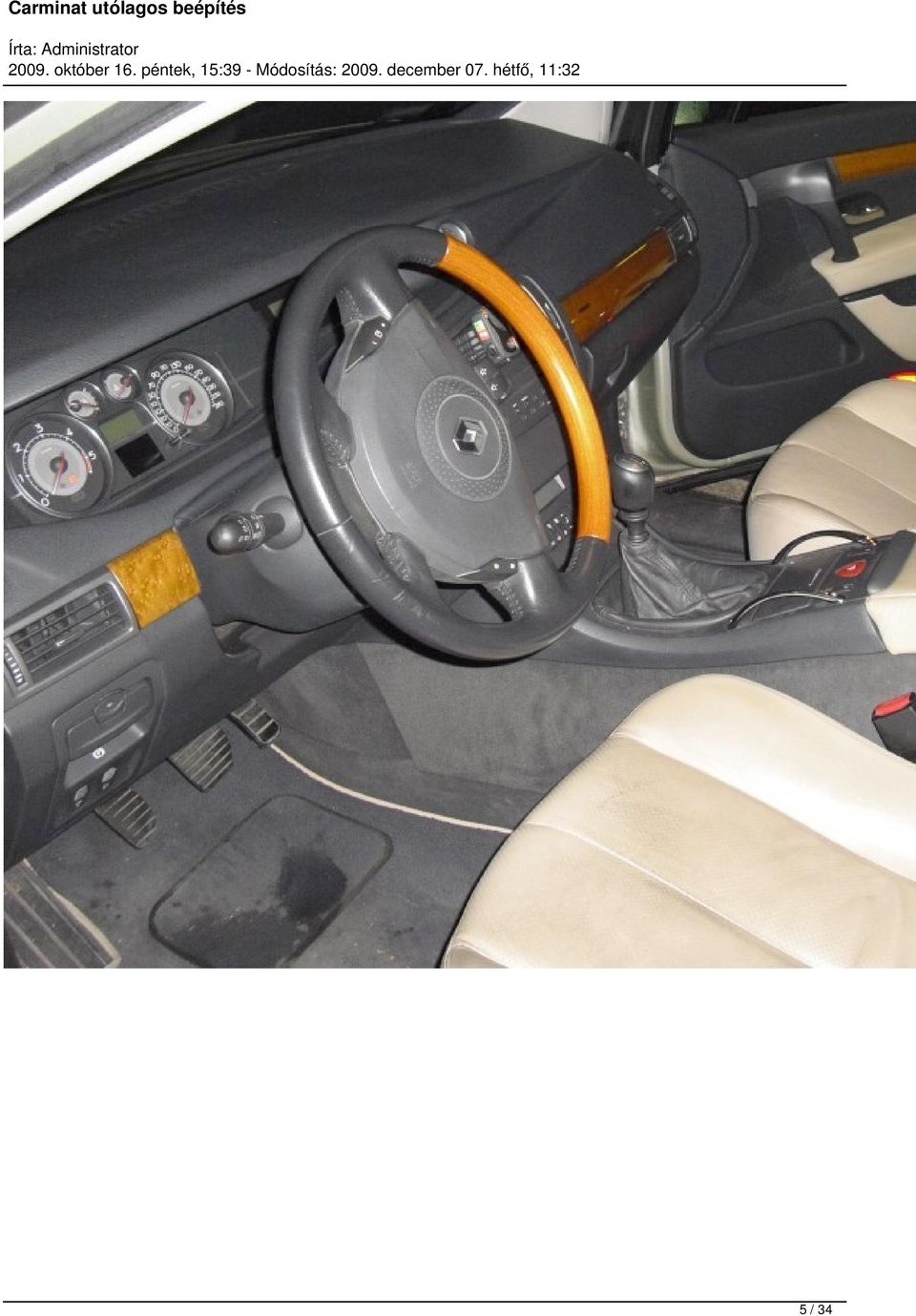

5 5 / 34

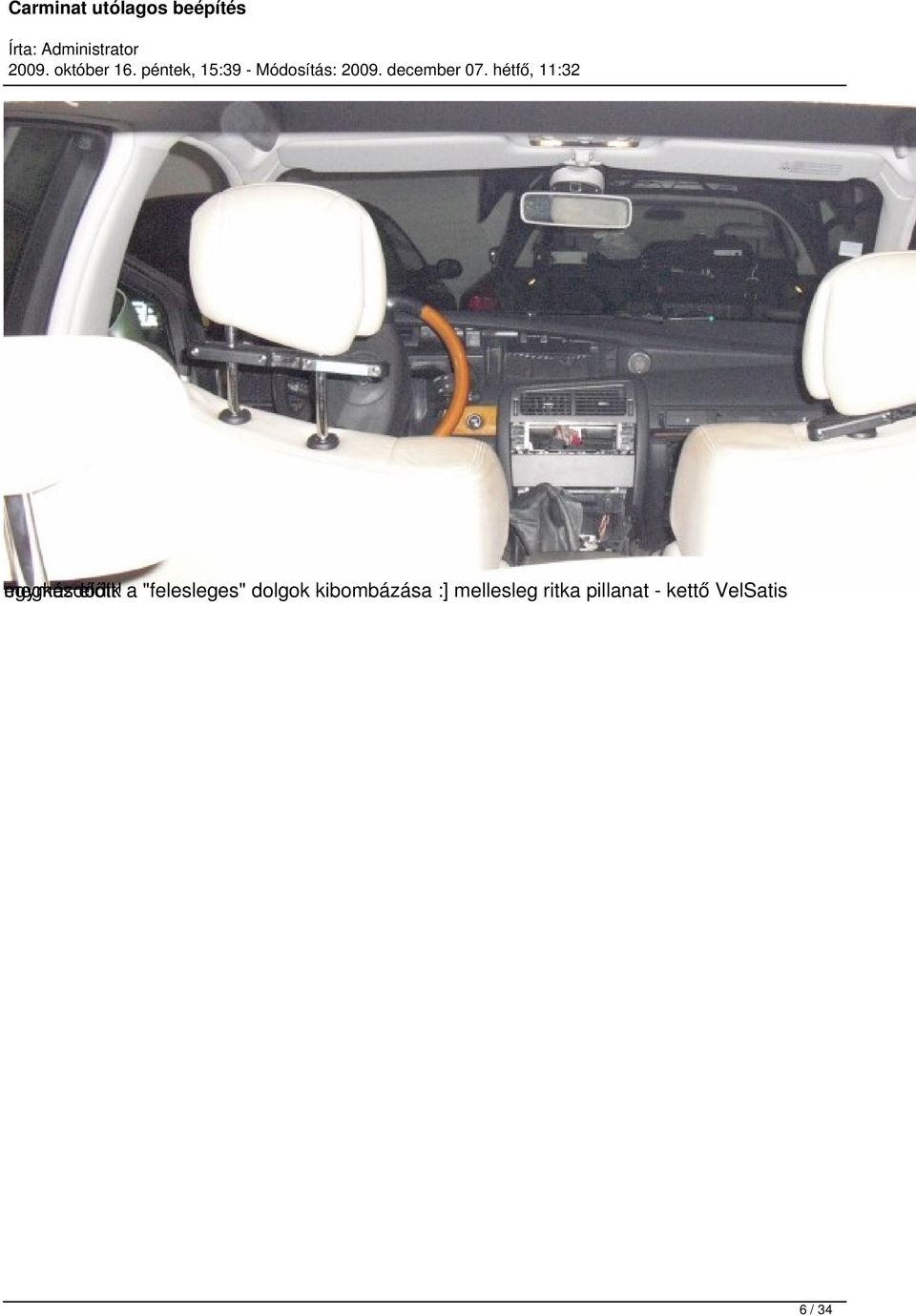

6 megkezdődik egymás előtt! a "felesleges" dolgok kibombázása :] mellesleg ritka pillanat - kettő VelSatis 6 / 34

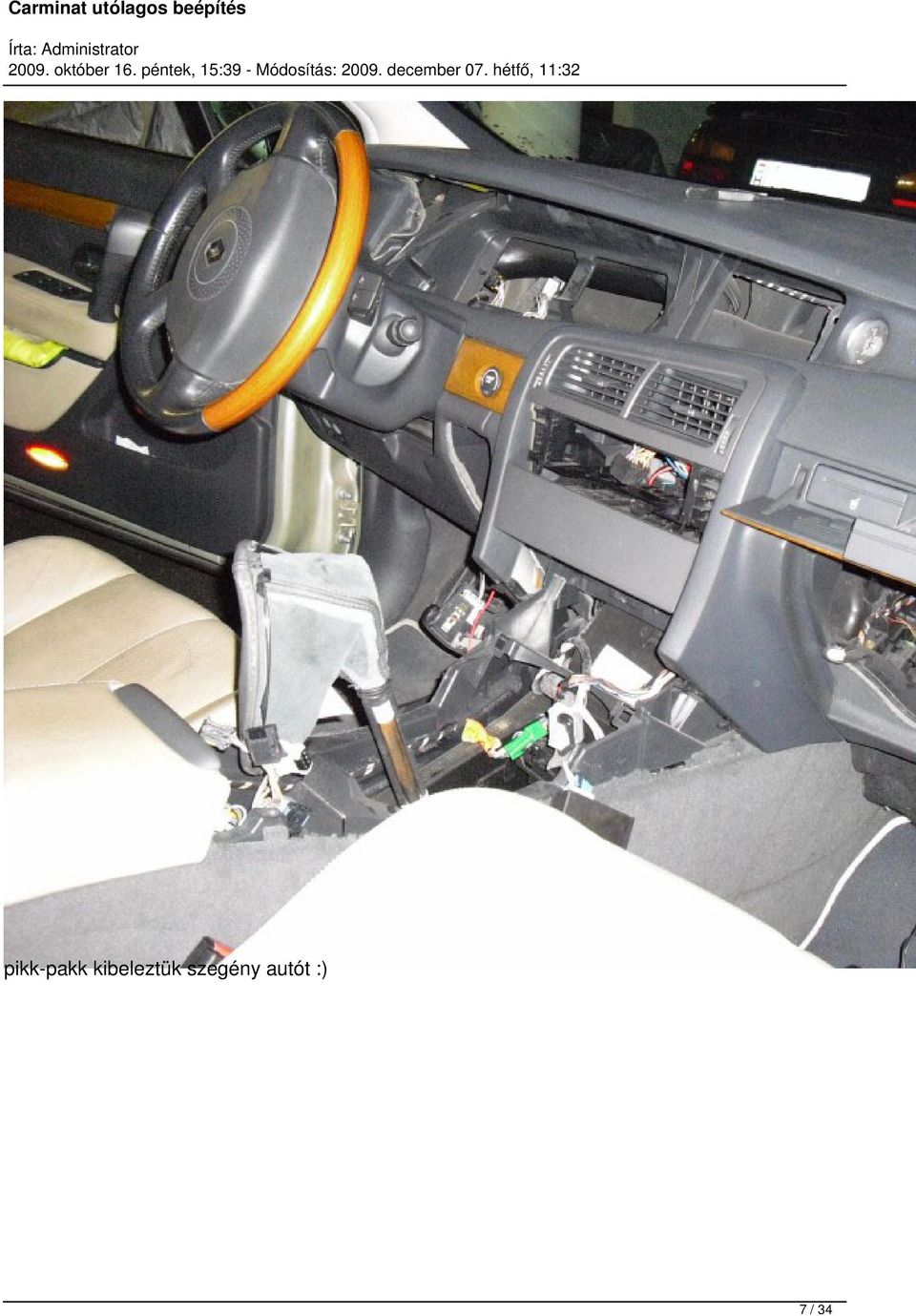

7 pikk-pakk kibeleztük szegény autót :) 7 / 34

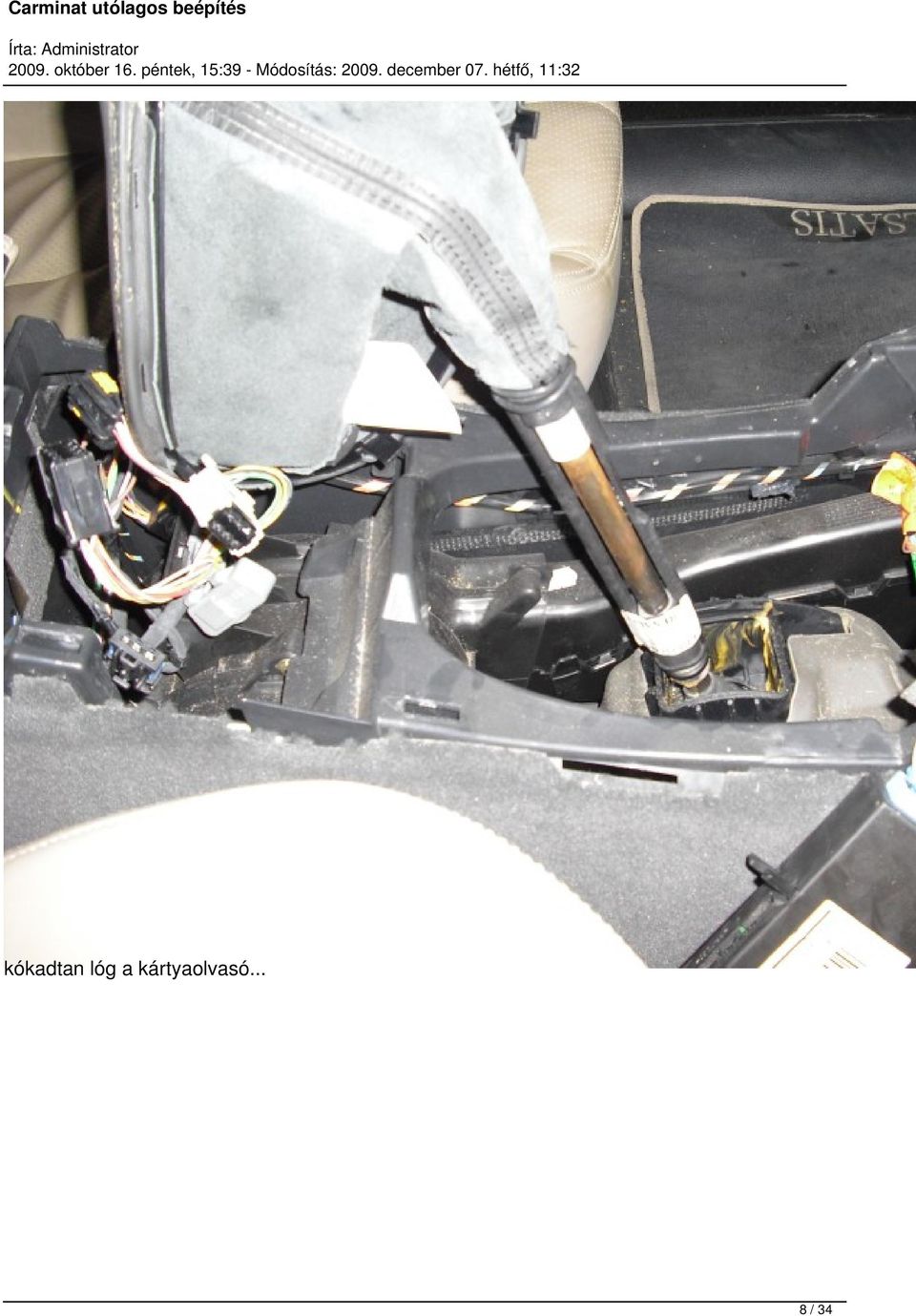

8 kókadtan lóg a kártyaolvasó... 8 / 34

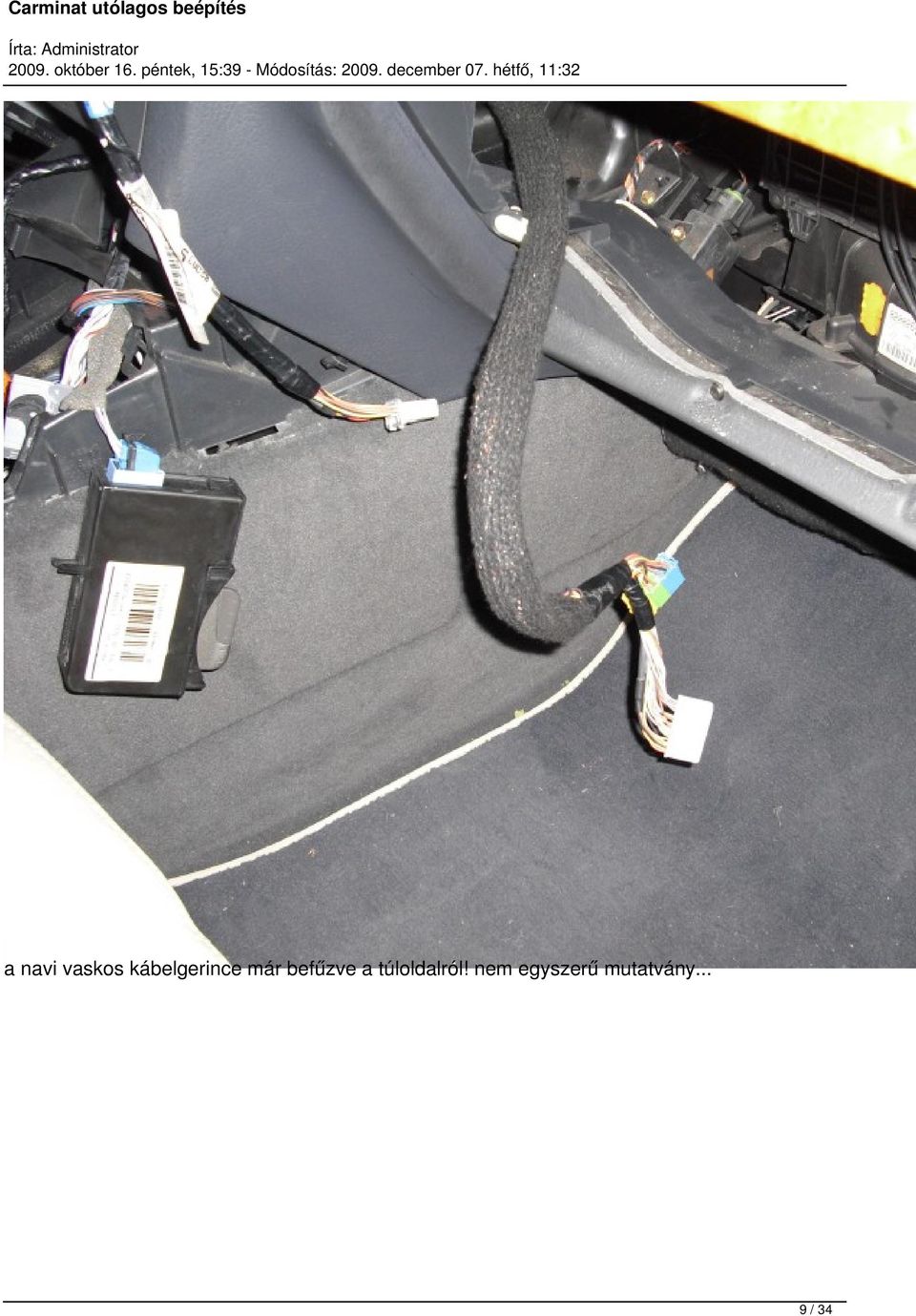

9 a navi vaskos kábelgerince már befűzve a túloldalról! nem egyszerű mutatvány... 9 / 34

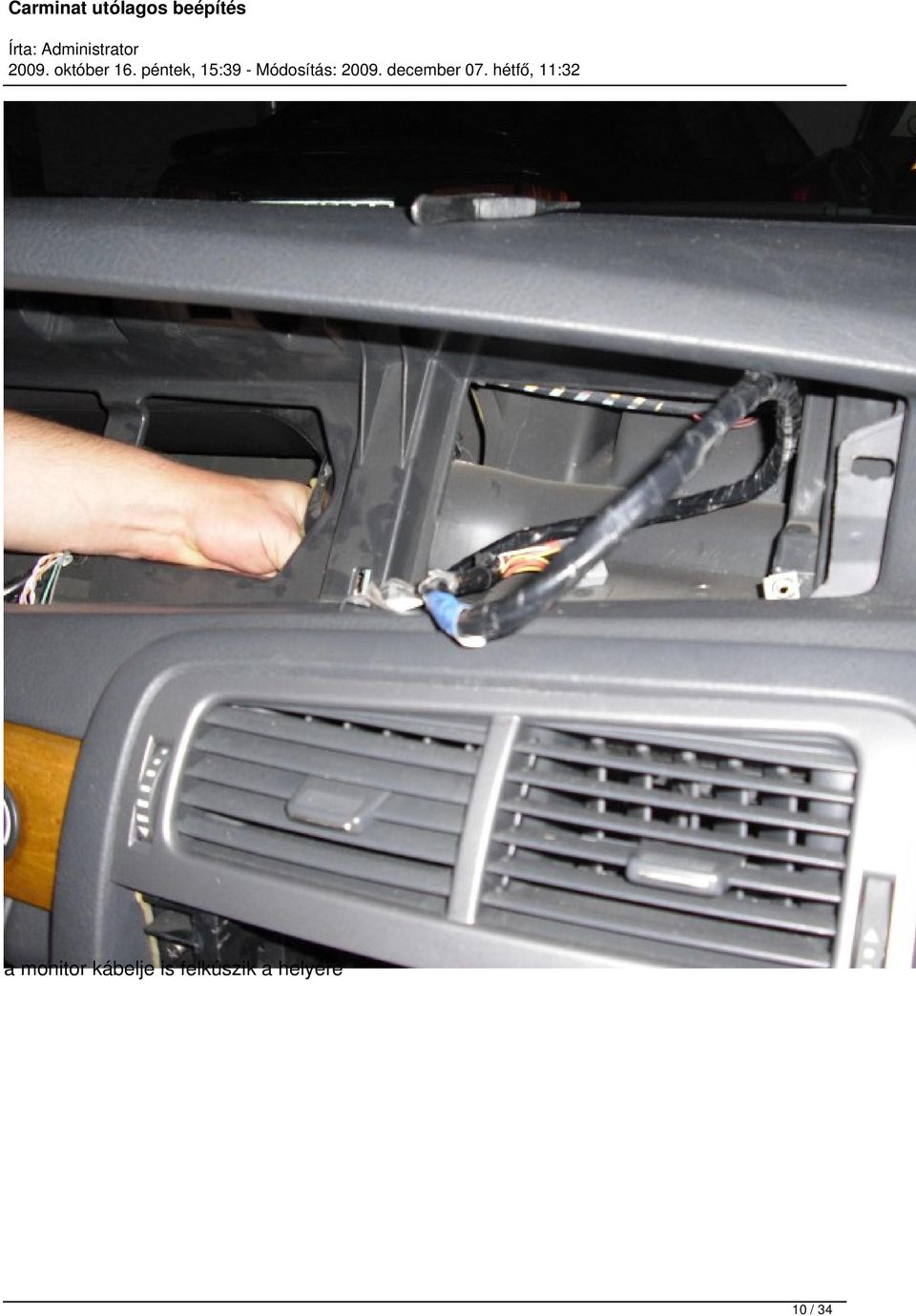

10 a monitor kábelje is felkúszik a helyére 10 / 34

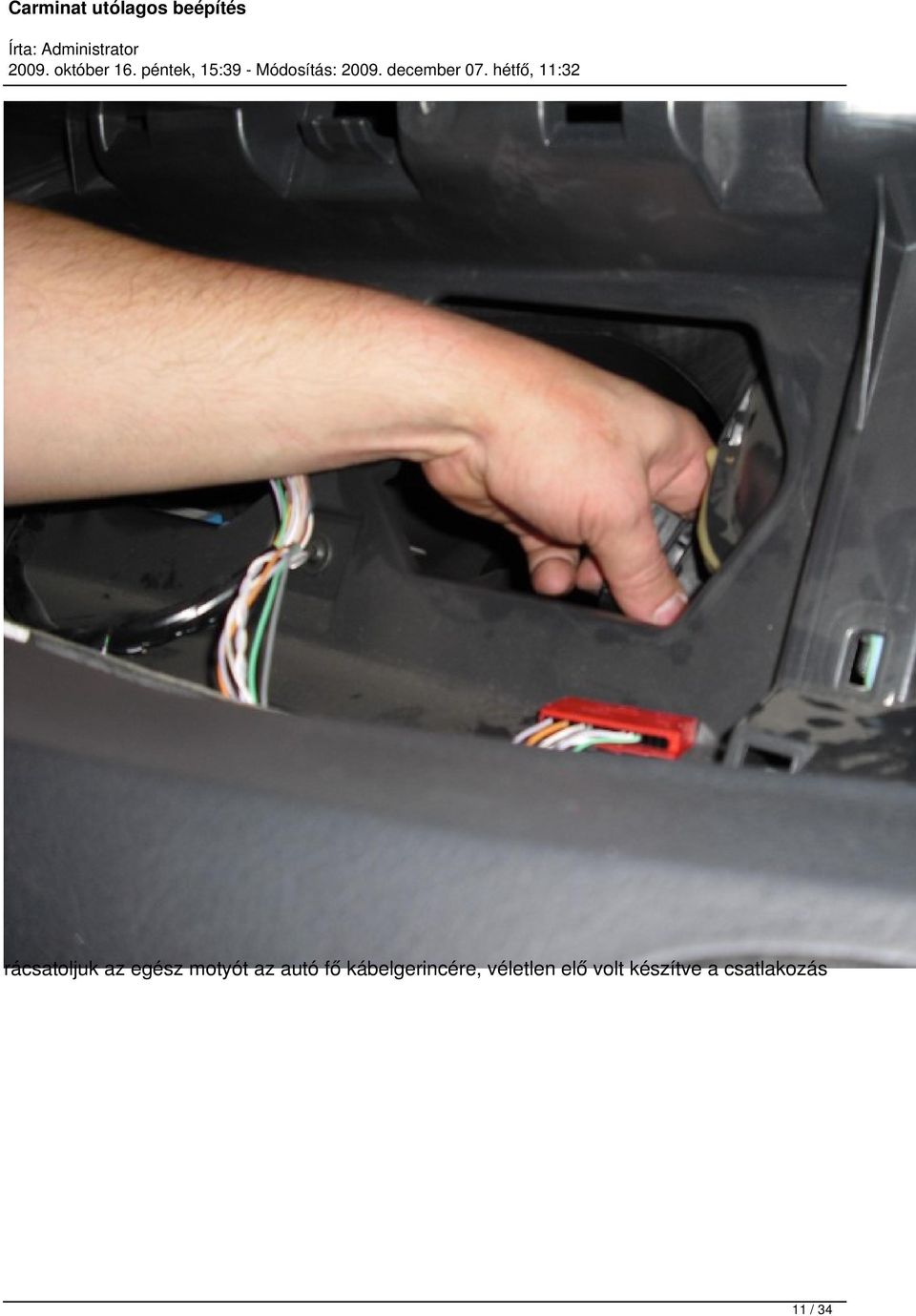

11 rácsatoljuk az egész motyót az autó fő kábelgerincére, véletlen elő volt készítve a csatlakozás 11 / 34

12 a kesztyűtartóba utólagos beépítőkerettel bekerült a végfok 12 / 34

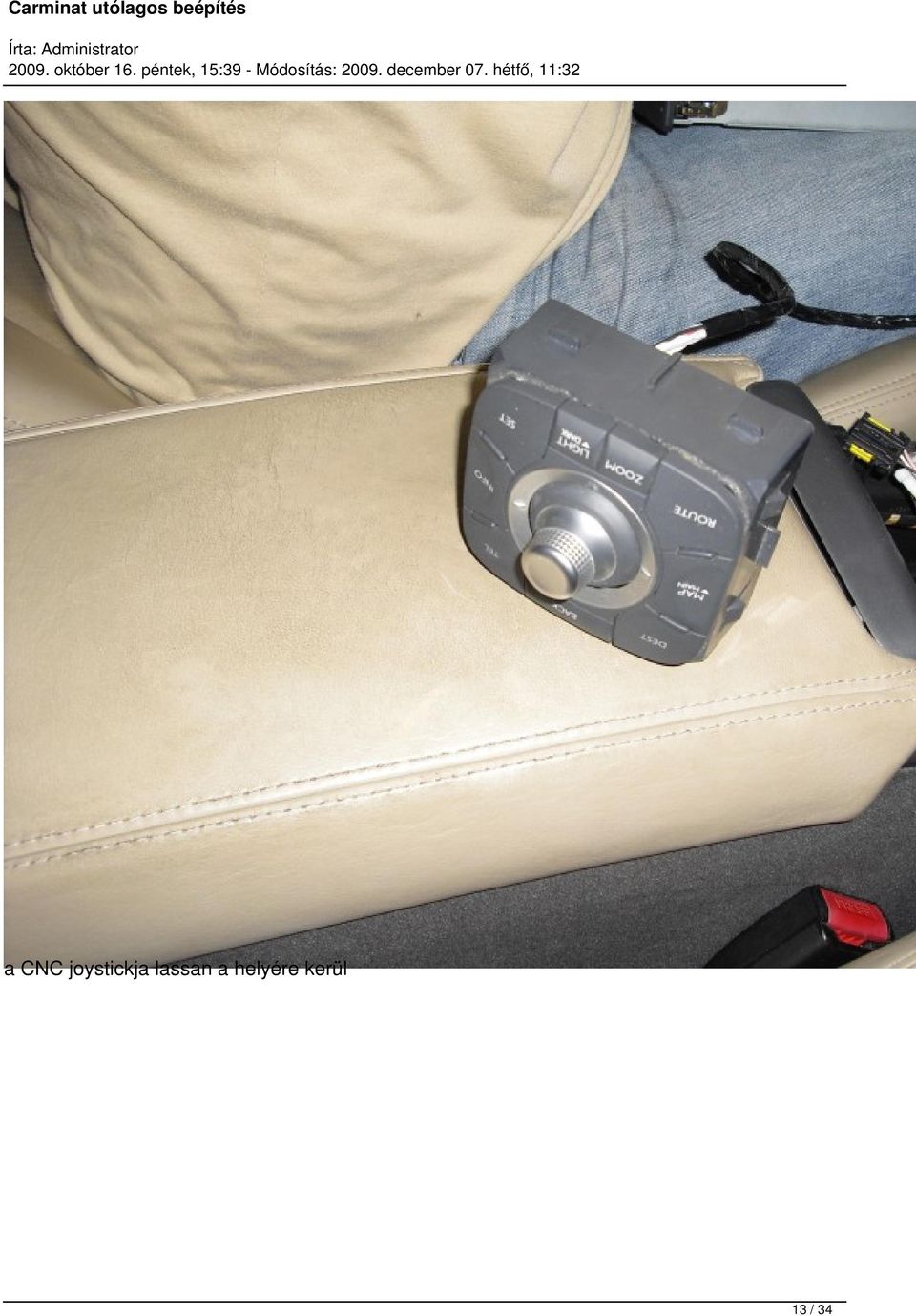

13 a CNC joystickja lassan a helyére kerül 13 / 34

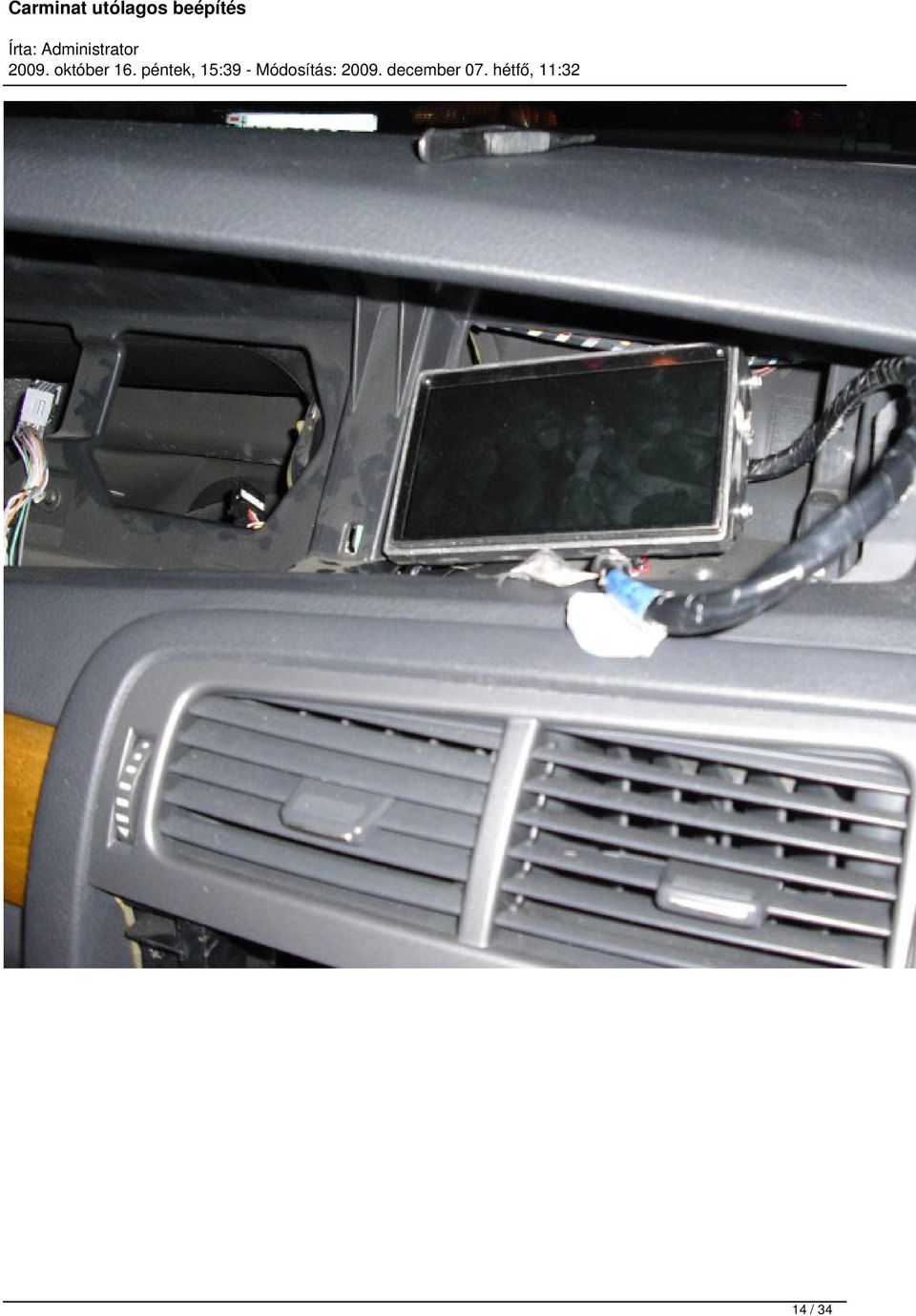

14 14 / 34

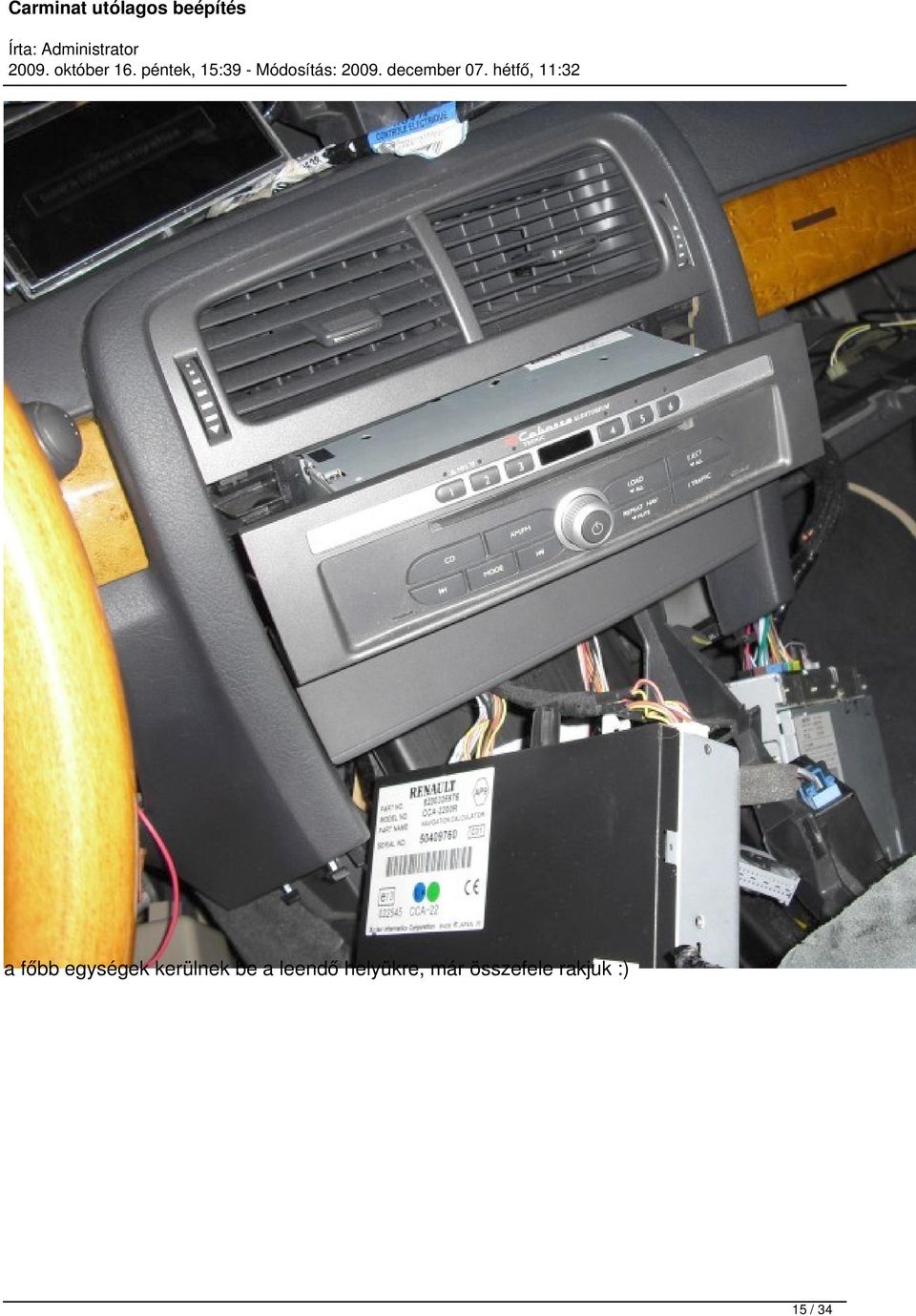

15 a főbb egységek kerülnek be a leendő helyükre, már összefele rakjuk :) 15 / 34

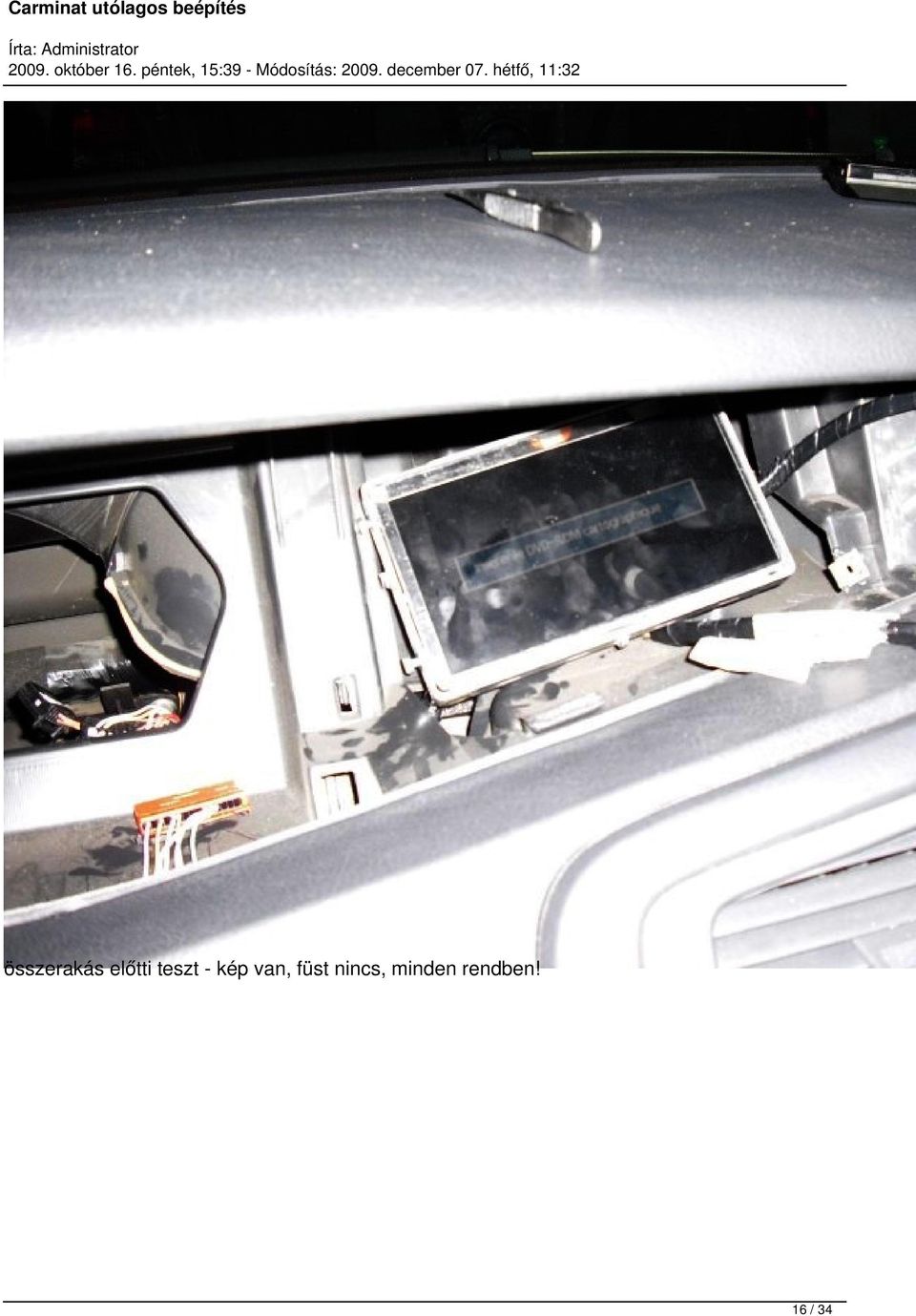

16 összerakás előtti teszt - kép van, füst nincs, minden rendben! 16 / 34

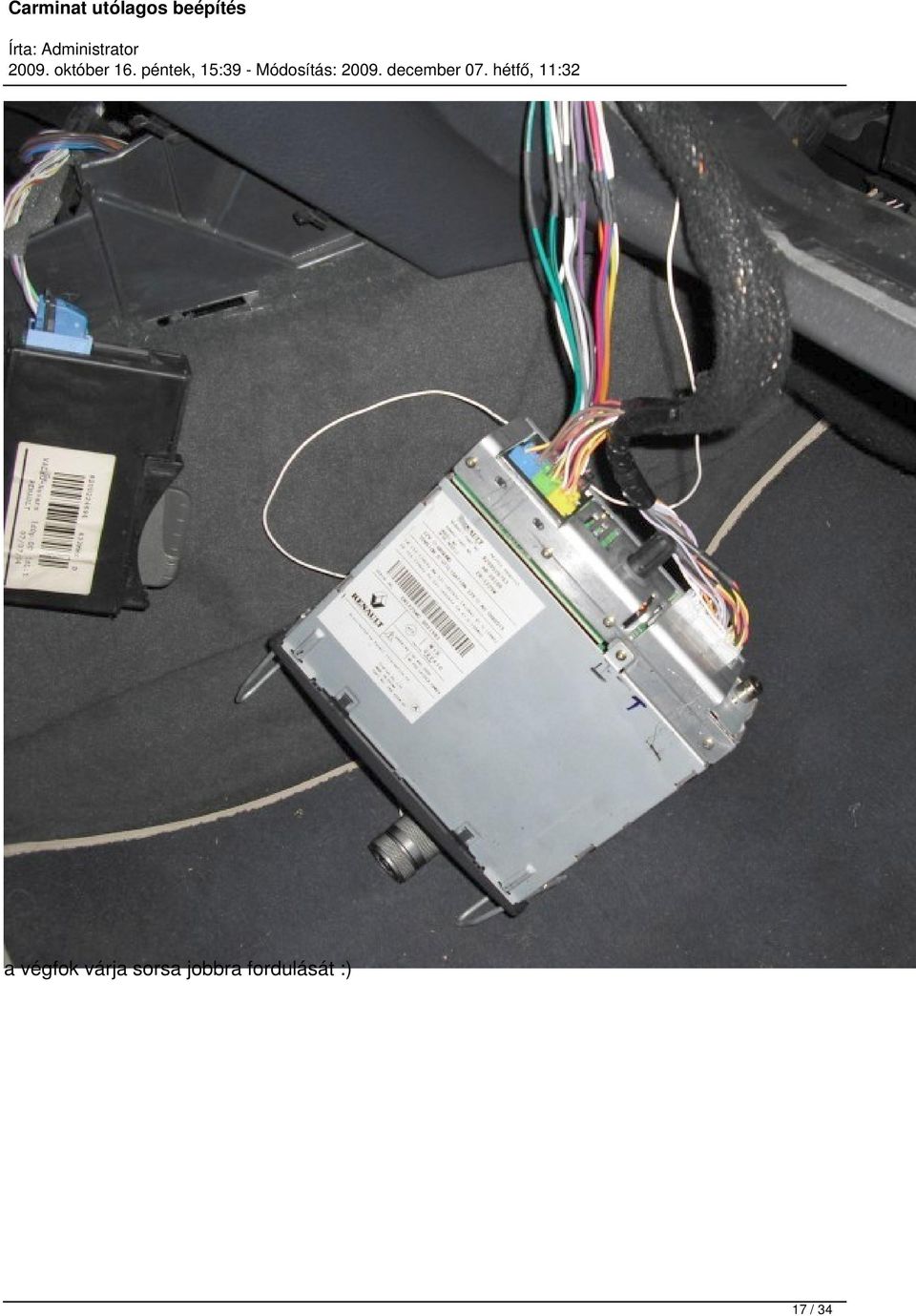

17 a végfok várja sorsa jobbra fordulását :) 17 / 34

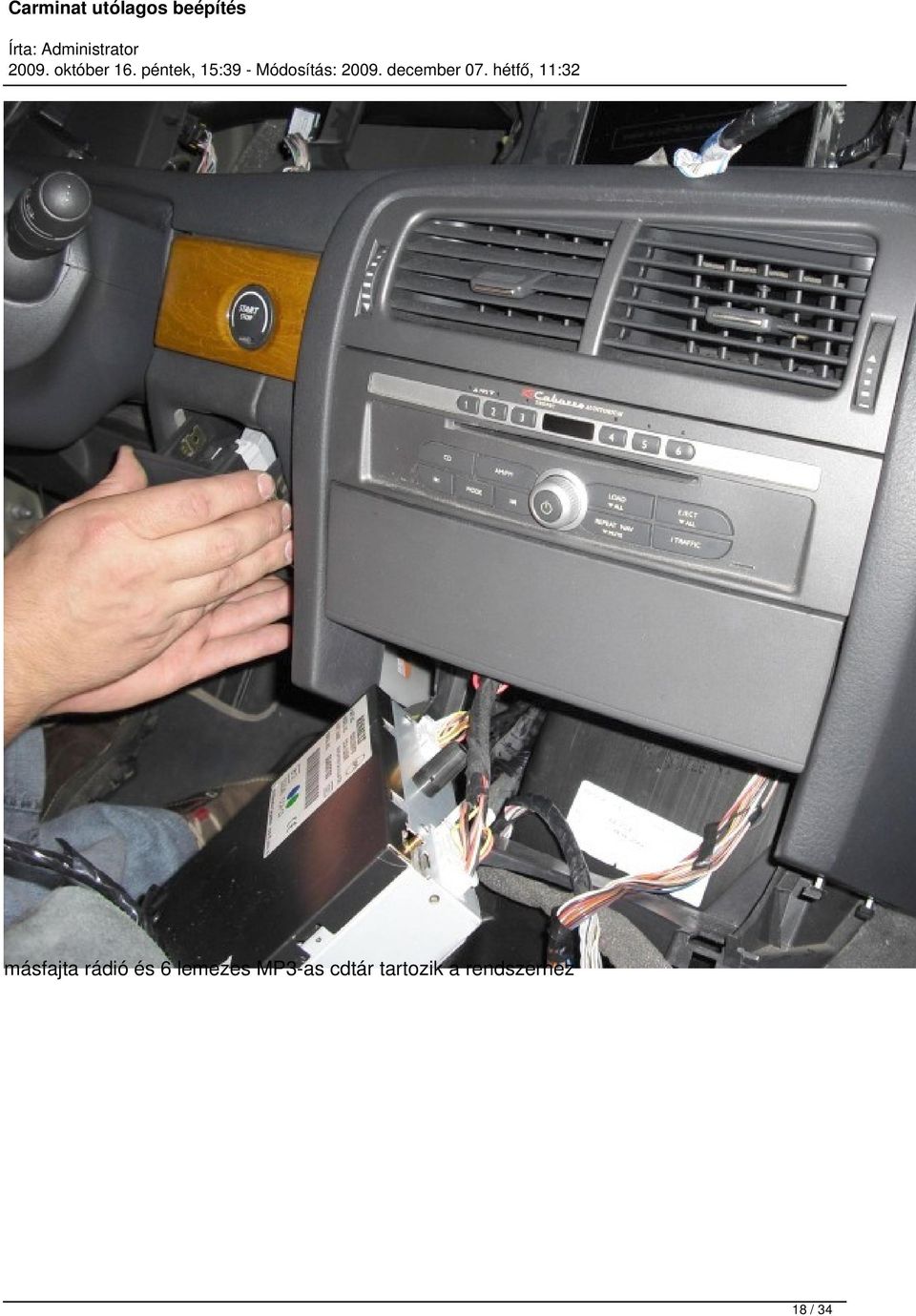

18 másfajta rádió és 6 lemezes MP3-as cdtár tartozik a rendszerhez 18 / 34

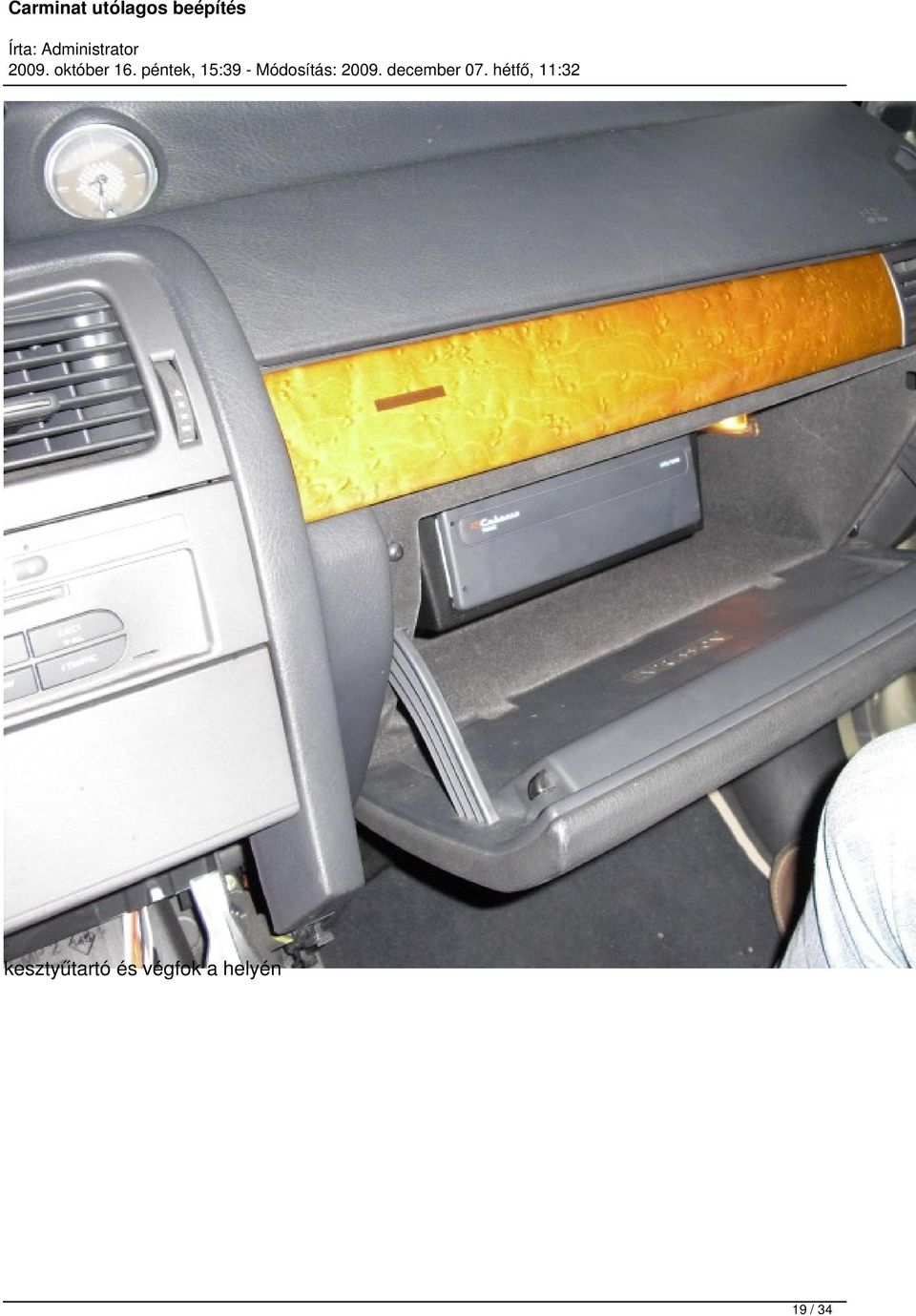

19 kesztyűtartó és végfok a helyén 19 / 34

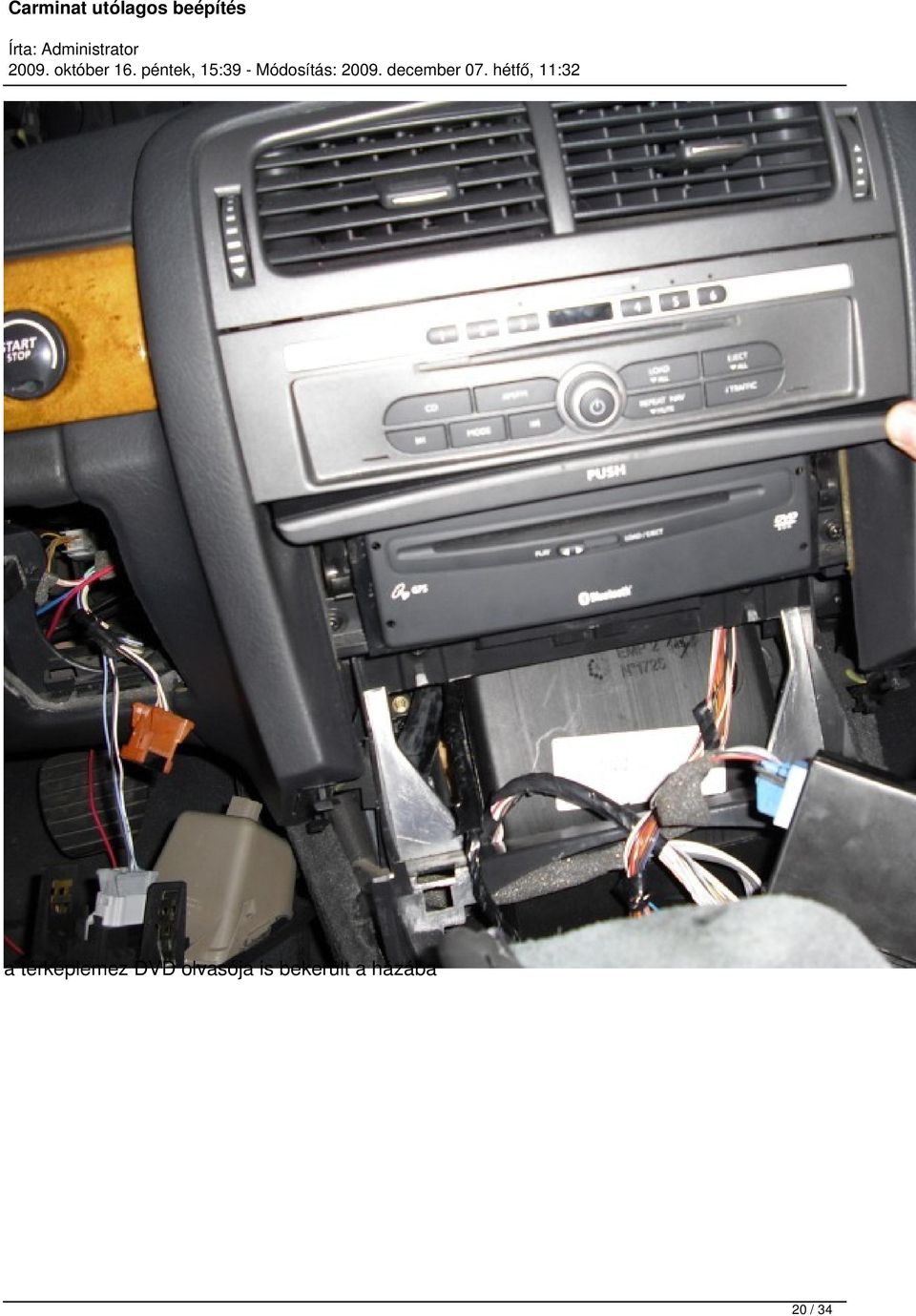

20 a térképlemez DVD olvasója is bekerült a házába 20 / 34

21 a monitor bekerült a műszerfalba a gyászkeretes kijelző helyére 21 / 34

22 helyére kerül az új középkonzol, a joystick már a helyén 22 / 34

23 az új középkonzol az összerakva 23 / 34

24 a díszlécek is visszakerültek a rendes helyükre 24 / 34

25 bevetésre készen - hova megyünk? :) 25 / 34

26 már csak a mikrofon hiányzik / 34

27 napellenző ki, itt fogjuk átvinni a kábeleket 27 / 34

28 elkészítjük a mikrofon helyét 28 / 34

29 kész is van, jöhet a kábel 29 / 34

30 mikrofonkábel befűzve 30 / 34

31 és végre, mikrofon a helyén! 31 / 34

32 KÉSZ! bekpacsolás előtt, mindenki izgul :) 32 / 34

33 a rendszer legszebb része 33 / 34

34 minden működik, térkép is van, irány a város egy próbakörre :) 34 / 34
