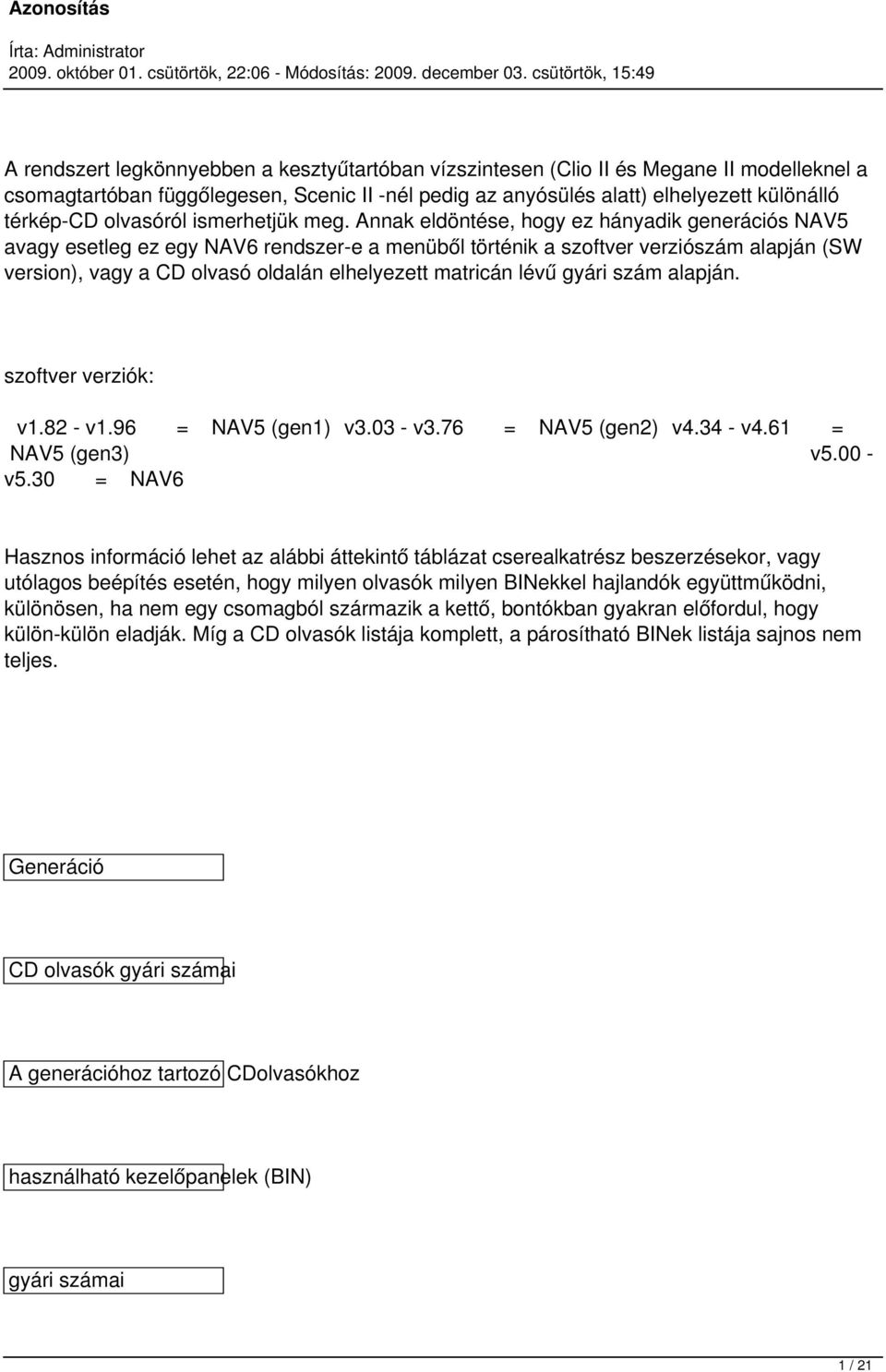

1 A rendszert legkönnyebben a kesztyűtartóban vízszintesen (Clio II és Megane II modelleknel a csomagtartóban függőlegesen, Scenic II -nél pedig az anyósülés alatt) elhelyezett különálló térkép-cd olvasóról ismerhetjük meg. Annak eldöntése, hogy ez hányadik generációs NAV5 avagy esetleg ez egy NAV6 rendszer-e a menüből történik a szoftver verziószám alapján (SW version), vagy a CD olvasó oldalán elhelyezett matricán lévű gyári szám alapján. szoftver verziók: v v1.96 = NAV5 (gen1) v v3.76 = NAV5 (gen2) v v4.61 = NAV5 (gen3) v5.00 v5.30 = NAV6 Hasznos információ lehet az alábbi áttekintő táblázat cserealkatrész beszerzésekor, vagy utólagos beépítés esetén, hogy milyen olvasók milyen BINekkel hajlandók együttműködni, különösen, ha nem egy csomagból származik a kettő, bontókban gyakran előfordul, hogy külön-külön eladják. Míg a CD olvasók listája komplett, a párosítható BINek listája sajnos nem teljes. Generáció CD olvasók gyári számai A generációhoz tartozó CDolvasókhoz használható kezelőpanelek (BIN) gyári számai 1 / 21
2 NAV5 (Gen1) (függőleges beszerelés!) (Laguna, VelSatis stb) (Megane I, Scenic I) NAV5 (Gen2) (függőleges beszerelés!) (függőleges beszerelés!) "3BIS" (Laguna, VelSatis stb) (sárga világítás,pl Traffic II) "R4" (Espace IV) 2 / 21
3 (Espace IV) (Megane I) (Megane II - SAN913 kárpitkód) NAV5 (Gen3) (függőleges beszerelés!) (függőleges beszerelés!) "3R" (Laguna,VelSatis stb) "R4" (Laguna,VelSatis stb) "R4" (Espace IV, Scenic I) (Espace IV, Scenic I) (Scenic II) 3 / 21
4 (Scenic II) (Megane II - EXC kárpitkód) (Megane II - SAN913 kárpitkód) NAV (függőleges beszerelés!) "3R" (Laguna,VelSatis stb) "R4" (Laguna,VelSatis stb) (Espace IV) (Scenic II) (Megane II) (Megane II) 4 / 21
5 Milyen modellekben talalkozhatunk a NAV5 / NAV6 rendszerű carminattal? Modell Alvázkód Mikortól Meddig Clio II phase 3 x65 Megane II phase 1 - BCKLE feb nov júl. Scenic I phase 2 J szept máj. Scenic II phase 1 JR árpr. X jan. Avantime D66 - Vel Satis phase 1 X73 - X aug. Laguna II phase márc máj. Espace IV phase márc. 5 / 21
6 Laguna 2 phase1 ben. 6 / 21
7 Bin (felül) közelről és Cabasse auditorium Laguna II phase1 ben. 7 / 21
8 CD olvasó Laguna II ben, kesztyűtartóban, fedéllel 8 / 21

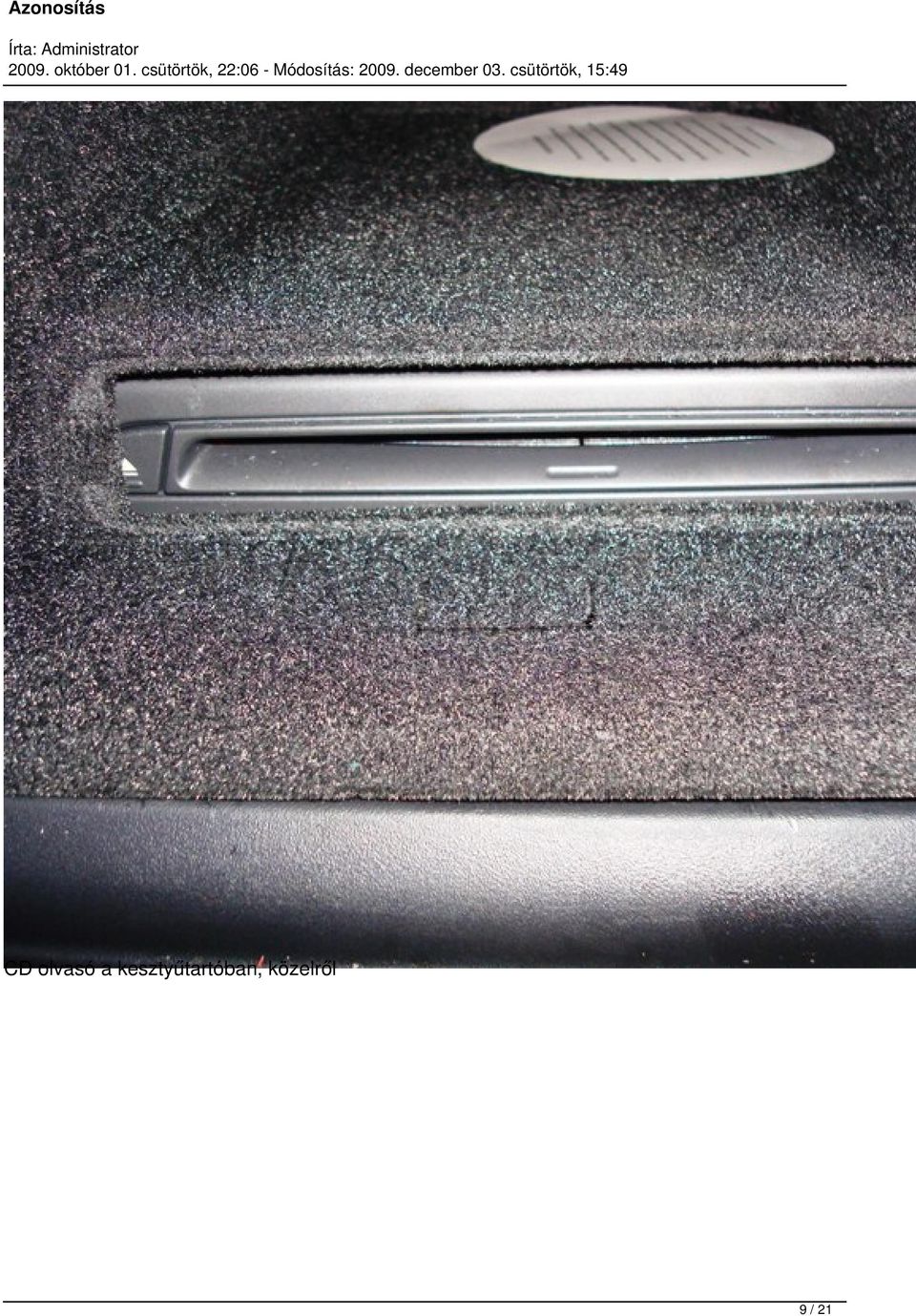

9 CD olvasó a kesztyűtartóban, közelről 9 / 21
10 (kezdő)képernyő (Laguna II) 10 / 21
11 CD olvasó (kiszerelve a kesztyűtartóból) NAV5 egy korai Meganeban. (Megane ) 11 / 21
12 monitor és a BIN kezelőgomjai (fent) Clio II ben, lent sima Tuner list radió 12 / 21

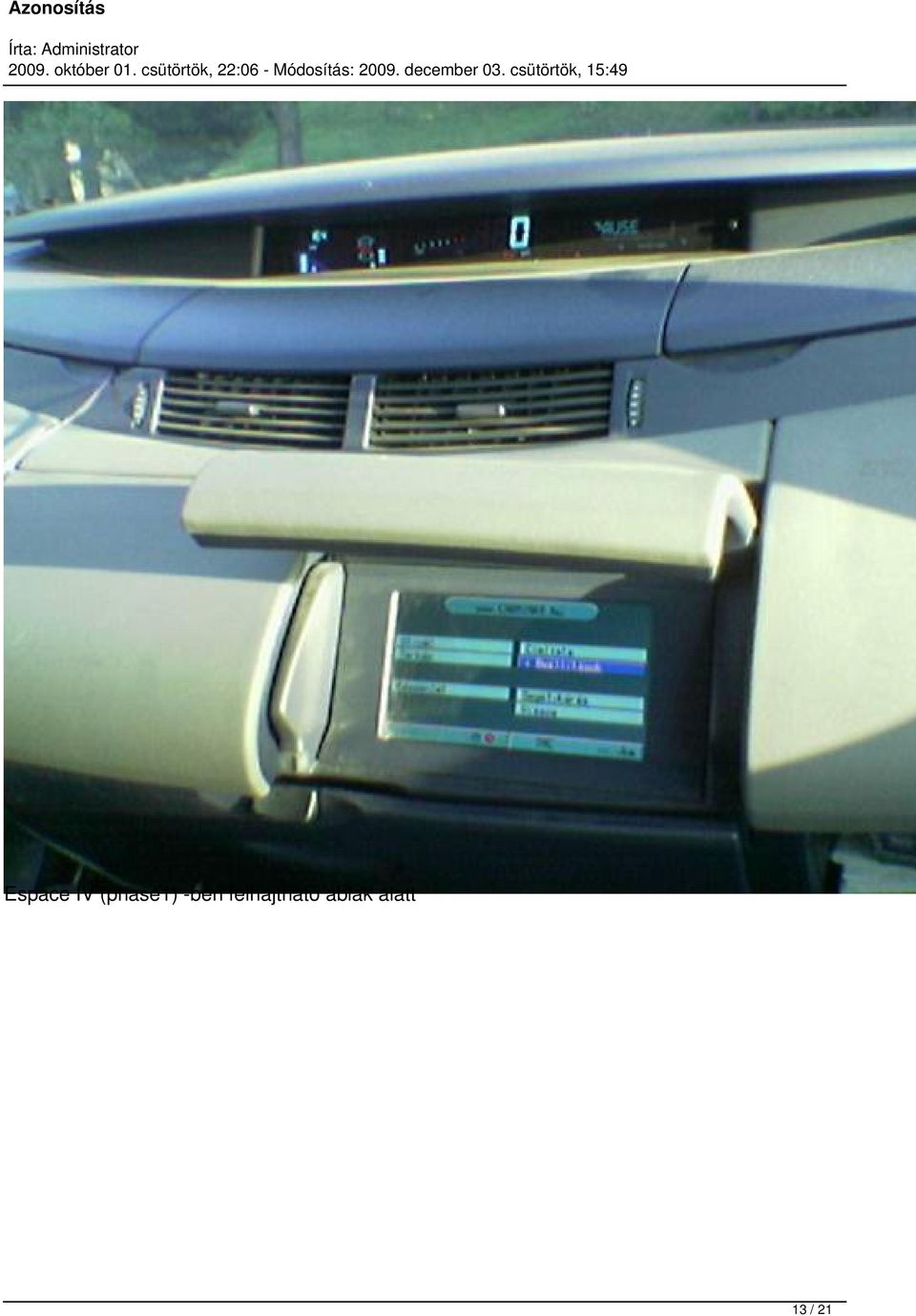

13 Espace IV (phase1) -ben felhajtható ablak alatt 13 / 21
14 Különálló kezelőpanel Espace IV phase1 ben. 14 / 21
15 Megane II besőhöz igazított dizájnú kezelőegység (BIN) (alul) és Cabasse rádió 15 / 21
16 Megane II kinyíló képernyő NAV5 gen3 vagy NAV6 rendszerrel. 16 / 21
17 Megane II vagy Clio II Carminat térkép-cd olvasó a csomagtartóban (függőlegesen!) 17 / 21
18 Scenic II -ben, kezelőpanel (balra) és monitor (jobbra) 18 / 21
19 kezelőpanel Scenic II -ben közelről 19 / 21
20 térkép-cd olvasó és BIN Scenic II -ben az anyósülés alatt 20 / 21
21 térkép-cd olvasó és BIN Scenic II -ben az anyósülés alatt (közelről) 21 / 21
