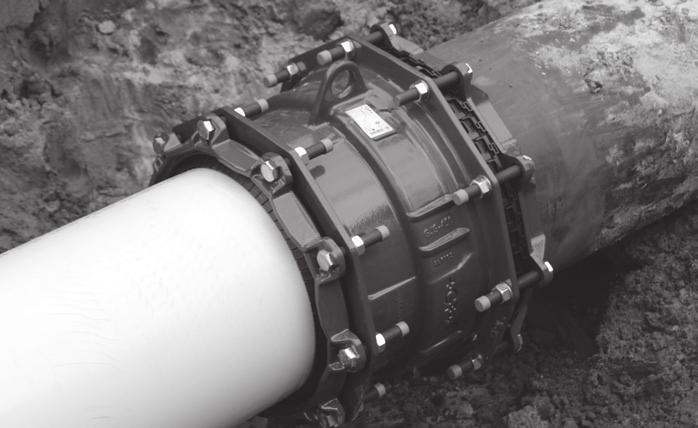

MULTI/JOINT 3000 Plus DN425-DN600

Átírás

1 Georg ischer Waga N.V. GB User Manual Montageanleitung Montagehandleiding Manuel d instruction Brukermanual Användarmanual K Montagevejledning IN Käyttömanuaali Manual de instalacion Manual de instalação Manuale d uso Manualul utilizatorului Návod k montáži Εγχειρίδιο χρήσης Szerelési utasítás Руководство по установке Instrukcja Obsługi MULTI/JOINT 3000 Plus N425-N600 Georg ischer Waga N.V.-P.O.Box AG Epe-The Netherlands-

2 ? 01 TING choice? Kupplung auswählen Elegir union Keuze koppeling Scelta del giunto Choisir le raccord Επιλογή συνδέσμου K IN Valg av kobling Kopplings val Valg af kobling Muhvi vaihtoehdot Escolha do tipo de ligação Výběr spojky Idom kiválasztása Alegerea cuplei Wybór łącznika Выбор фитинга

3 01 Check table if chosen fitting matches pipe O. N Range (mm) N N N N N N ie Rohraussendurchmesser überprüfen und mit der Tabelle vergleichen. Controllare sulla tabella se il giunto è idoneo al d.e. del tubo. K IN Kies de juiste koppeling m.b.v. de tabel. Vérifiez sur le tableau si le raccord couvre bien le diamètre extérieur du tube. Sjekk med tabell at koblingen stemmer overens med utvendig diameter rør. Kontrollera om vald rördel stämmer mot rörets ytterdiameter. Kontroller med tabellen om den valgte kobling passer til rørdiameteren. Tarkista taulukosta jos valitut asennukset sopivat putkelle Q. Ver na tabela se os acessórios estão de acordo com o diâmetro exterior dos tubos. Ver tabla anexa para unir distintos diametros exteriores. Με βάση το πίνακα μεγεθών, επιβεβαιώστε ότι ο σύνδεσμος είναι κατάλληλος για τη συγκεκριμένη διάμετρο αγωγού στον οποίο πρόκειται να τοποθετηθεί. V tabulce zkontrolovat použitelnost tvarovky v daném rozsahu průměrů. Ellenőrizze, hogy a kiválasztott idom megfelel-e a cső külső átmérőjéhez. Se verifica in tabel daca fitingul ales corespunde ext al tevii. Sprawdź w tabeli czy łącznik pasuje do zewnętrznej średnicy rury. Проверить по таблице совместимость фитинга с трубой.

4 Prepare TING for installation Kupplung für die Montage vorbereiten Preparar manguito para instalacion Montageklaar maken Preparazione per l installazione Préparez le raccord pour l installation Προετοιμασία συνδέσμου για τοποθέτηση K IN orbredelse av kobling örbered kopplingen för installation Klargør koblingen til installationen Valmista muhvi asennusta varten Preparação da ligação Příprava spojky pro instalaci Idom előkészítése a felhelyezésre Pregatirea cuplei pentru instalare Przygotowanie łącznika do instalacji Подготовка фитинга к установке

5 02 03

6 04 Check if iksers (metal grippers) position is correct. N Sicherstellen, dass alle ikser richtig positioniert sind. Controleer de juiste positie van de iksers. Revise si los iksers se encuentran en la posicion correcta. Controllare gli inserti antisfilo iksers sono OK. Ελέγξτε αν τα εξαρτήματα αγκύρωσης που διαθέτει ο σύνδεσμος iksers έχουν αγκυρώσει σωστά πάνω στον αγωγό. Kontroller at ikserne er i riktig possisjon. Zkontrolovat správnou polohu fixerů. Kontrollera om iksers position är korrekt. K Kontroller om ikernes placering er korrekt. Ellenőrizze, hogy a ikser -ek megfelelő helyzetben vannak-e. Se verifica daca pozitia elementelor de fixare iksers este corecta. IN Tarkista ikseri, että asento on oikein. Assurez-vous que les iksers (les mors métalliques) sont correctement positionnés. Ver se a posição dos iksers é correto. Sprawdź poprawność ułożenia blaszek. Убедиться в правильности установки iksers (металлических фиксаторов).

7 PIPE PREPARATION Zu verbindende Rohre vorbereiten Preparacion de la tuberia Voorbereiden buis Preparazione tubazione Préparez les tubes Προετοιμασία Αγωγού K IN orbredelse av rør Rörberedning Klargøring af røret Putken esivalmistus Preparação do tubo Příprava trubky Cső előkészítése Pregatirea conductei Przygotowanie rury Подготовка труб

8 05 Remove all rust, dirt, burrs, damages and all finishing layers from the pipe. Mount on medium carrying pipe material only. K IN Von der drucktragenden Rohroberfläche allen Rost, Grat, Schmutz, Schäden und alle Beschichtungen entfernen. Verwijder alle roest, vuil, bramen, beschadigingen en buislagen. Monteer alleen op de mediumvoerende buis. Eliminez la rouille, la saleté, les bourrelets de soudures, les défauts de surface et toutes les couches de finition du tube. Assemblez seulement sur le matériau principal du tube. jern all rust, løs overflate samt skader på materialet og overflatebehandling. Avlägsna all rost, smuts, grader och eventuell ytbehandling från röret. Montera endast på mediabärande rörmaterial. jern al rust, snavs, spåner, beskadigelser og alle belægninger på røret. Monter kun på selve det mediebærende rør. Poista kaikki ruoste, lika, taite, vauriot ja kasaumat putkesta. Asenna ainoastaan keskivahvalle putkelle. Remover oxidação, sugeira, rebarbas, e revestimento do tubo. Távolítson el minden rozsdát, szennyeződést, sorját, sérüléseket és minden fedőréteget a csőről. Csak közvetlenül a közeg szállító csőanyagra helyezze fel az idomot. Retirar toda la suciedad, polvo, daños y etiquetas de la tuberia. Montar solamente entre tubos. Rimuovere sporcizia, polvere, intagli e gli strati superficiali della tubazione. Il montaggio deve avvenire sullo strato a contatto del fluido trasportato. Καθαρίστε όλα τα οξειδωμένα τμήματα, τις επικαθίσεις, τις παραμορφώσεις και τις υλικές βλάβες της επιφάνειας του αγωγού καθώς και τις επιστρώσεις του αγωγού μέχρι τον αγωγό μεταφοράς του υλικού. Odstranit všechny nečistoty, rez, otřepy a všechny dodatečné vrstvy z povrchu trubky. Montovat pouze na trubky určené pro transport médií. Indepartati praful, crestaturile, murdaria, defectele precum si toate straturile de acoperire de pe teava. Se monteaza doar pe materialul conductei. Usuń wszelkiego rodzaju uszkodzenia, zabrudzenia, zadrapania, rdzę i wierzchnie warstwy na długości rury pokrytej przez łącznik. Удалить любые загрязнения, ржавчину, задиры и наплывы, а так же покрытия с поверхности трубы. Устанавливать только на основной материал трубы.

9 06 Use an (by G) approved scraping tool. 1 2 PE PE GAS / GAZ ür PE-Rohre ist ein G Schälgerät zu verwenden. Utilizar un rascador circular G. K IN Gebruik een door G goedgekeurde schiller. Utilisez un grattoir mécanique approuvé par G. Bruk skrapeverktøy godkjent av G. Använd ett (av G) godkänt skrapverktyg. Brug et (af G) godkendt skrabeværktøj. Käytä (G) hyväksymää karhennus työkalua. Usar uma ferramenta (G) adequada. Utilizzare in raschiatore approvato da G. Για τις εργασίες καθαρισμού και λείανσης χρησιμοποιείστε το κατάλληλο (από την G) εργαλείο. Použít škrabku (schválenou G). Használjon (G által jóváhagyott) hántoló szerszámot. Se va utiliza un dispozitiv de raschetat recomandat (de G). Użyj skrobaka (G) do przygotowania rury. Использовать только разрешенный (компанией G) инструмент для зачистки.

10 07 Check table for minimum insertion depth (X). X N N425 N450 N475 N500 N550 N600 X Min. insertion depth (mm)* 170 * or maximum joint gap information; see our technical manual or see our website Aus der Tabelle die Einstecktiefe entnehmen. Ver tabla para la profundidad de inserción minima. K IN Zie de tabel voor de minimale insteekdiepte (X). Vérifiez sur le tableau la profondeur d insertion correcte du tube. Sjekk med tabell for korrekt innstikksdybde (X). Kontrollera i tabellen korrekt insticksdjup (X). Kontroller med tabellen for korrekt indstiksdybde (X). Tarkista taulukosta oikea asennus syvyys. Ver na tabela a profundidade (X) de inserção do tubo no acessório. Controllare sulla tabella la profondità di inserimento (X). Συμβουλευτείτε τον πίνακα για την υπόδειξη του κατάλληλου βάθους εισαγωγής (Χ) του συνδέσμου στον αγωγό. Zkontrolovat v tabulce správnou hloubku zasunutí (X). Ellenőrizze a táblázatot a megfelelő betolási mélység érdekében (X). Se verifica in tabel adancimea corecta de inserare (X). Korzystając z tabeli określ głębokość nasunięcia łącznika (X). Проверить по таблице значение глубины ввода трубы (Х).

11 08 5 mm 5 mm 5 mm

12 ür die Gasanwendung den ichtungsbereich ausreichend mit Gleitmittel versehen. Smeer de afdichting in met een geschikt glijmiddel. GAS / GAZ Aplicar la grasa correspondiente. Applicare lubrificante opportuno. Lubrifiez le bague de joint avec une graisse appropriée. Τοποθετήστε κατάλληλη ποσότητα λιπαντικής ουσίας στα μηχανικά μέρη του συνδέσμου. Bruk egnet glidemiddel. Aplikovat vhodné mazivo. Applicera lämpligt smörjmedel. Használjon megfelelő kenőanyagot. K Påfør egnet glidemiddel. Se aplica lubrifiant. IN Lisää soveltuva rasva. Aplicar lubrificante adequado (nunca de origem mineral). Nałóż warstwę smaru. Использовать только подходящую смазку. 09 Apply suitable grease

13 a 13 b 14 INSTALLATION EN: When manoeuvring the product out of the packaging to the pipe surface, please ensure that the proper lifting procedures are followed. Ensure that local safety and lifting procedures are adopted. All lifting should be done by qualified personnel, with approved equipment. : Zorg ervoor dat bij het manoeuvreren van het product vanuit de verpakking naar het buisoppervlak, de juiste hijsprocedures in acht worden genomen. U dient de lokale veiligheids- en hijsvoorschriften op te volgen. Het hijsen van producten dient te gebeuren met gekeurde hijsmiddelen en gekwalificeerd personeel. : Bitte stellen Sie eine ordnungsgemäße manuelle Handhabung sicher, wenn das Produkt aus seiner Verpackung entnommen, transportiert und am Rohr angebracht wird. Ist der Einsatz mechanischer Hebezeuge erforderlich, so muss gewährleistet werden, dass sichere Arbeitsverfahren angewendet werden, geprüfte und anerkannte Hebezeuge verwendet werden und von qualifiziertem Personal durchgeführt werden. U Montage Instalación Montage Installazione Installation Installazione K IN Montering Installation Installation Asennus Instalação Instalace elhelyezés Instalarea Montaż Установка

14 10 11 max. 8 + / - 8º (approved by Georg ischer Waga N.V.)

15 x en MULTI/JOINT 3000 Plus auf das Rohrende schieben und den Transportclip entfernen! Schuif de MULTI/JOINT 3000 Plus op het buiseinde en verwijder de transportclips! eslice el MULTI/JOINT 3000 Plus sobre el extremo del tubo y retire el clip de transporte! aites glisser le MULTI/JOINT 3000 Plus sur l extrémité du tuyau et retirez le clip de transport! 05 και αφαιρεστε το κουμπωμα μεταφορασ! Skli MULTI/JOINT 3000 Plus muffe innpå rørende og deretter fjern trasportpinnen. Skjut MULTI/JOINT 3000 Plus kopplingen på röret och ta bort transportsäkringarna (clip)! K Skub MULTI/JOINT 3000 Plus på røret og fjern transportbeslaget! IN Liu uta MULTI/JOINT 3000 Plus putken päälle ja poista kuljetus klipsi! eslize o MULTI/JOINT 3000 Plus na extremidade do tubo e remover o clipe de transporte! Inserire MULTI/JOINT 3000 Plus sul tubo e succes- sivamente rimuovere i fermi per il trasporto! Εισαγετε το multi/joint 3000 plus στο ακρο του αγωγου Nasunout tvarovku MULTI/JOINT 3000 Plus na konec trubky a teprve potom odstranit oranžové vymezovací díly! Csúsztassa a MULTI/JOINT 3000 Plus kötőidomot a csővégre, és távolítsa el a szállítási rögzítőelemet! Introduceti piesa MULTI/JOINT 3000 Plus pe capatul conductei si inlaturati siguranta pentru transport! Nasuń łącznik MULTI/JOINT 3000 Plus na rurę a następnie zdejmij zabezpieczenie transportowe! Установите MULTI/JOINT 3000 Plus на конец трубы и удалите транспортировочный хомут! 12 slide the MULTi/joint 3000 plus onto pipe end and remove transport clip!

16 1 2 TIGHTEN THE BOLTS WH THE correct torque. 13 a * 1 * = = 3 4 = = 2 Nm = Nm = 1 Click! 2 = = Zie de tabel voor het juiste aandraaimoment. Vérifiez dans les tableaux le couple de serrage à respecter. 4 Nm 4 para el par de apriete. Ver tabla = Nm Συμβουλευτείτε τον πίνακα για την επιλογή της Controllare =la tabella per il serraggio. κατάλληλης στρεπτικής ροπής που θα πρέπει να εφαρμοστεί στον σύνδεσμο, κατά την διαδικασία της σύσφιξης του στον αγωγό. Mutrene strammes i kryss, da man skal holde samme avstand mellom koblingshus og trykkflens(gland). Etterstram med en momentnøkkel ihht. Momenttabell. Zkontrolovat v tabulce správný utahovací moment. Kontrollera i tabell korrekt åtdragningsmoment. Ellenőrizze a táblázatot a megfelelő nyomaték érdekében. K et rigtige tilspændingsmoment findes i tabellen. Se verifica in tabel valoarea momentului de stangere. IN Tarkista taulukosta oikea vääntömomentti. Ver na tabela a força de aperto. Odczytaj z tabeli odpowiedni moment dokręcania śrub. Проверить по таблице соответствующий момент затяжки болтов. er Tabelle das richtige Schraubendrehmoment entnehmen.

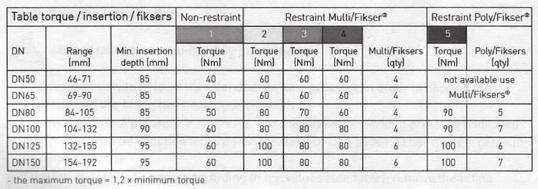

17 b 13 Check table for correct torque. MULTI/JOINT 3000 Plus with ikser restraint Nm MULTI/JOINT 3000 Plus without ikser non restraint PVC / PE * 1 PVC / PE Nm (S)St, CU, CI, GCI, AC*, P*, PVC, PE, PEX, PP-B, PP-H, ABS (* guarantee as quality varies!) 30 min. (S)St, CU, CI, GCI, AC, P, PVC, PE, PEX, PP-B, PP-H, ABS N N425 N450 N475 N500 N550 N600 Torque (Nm) MOP gas (bar) PA water (bar) N N425 N450 N475 N500 N550 N600 Torque (Nm) MOP gas (bar) PA water (bar)

18 VC 14 C PE * min. PE 1813 PV Nur für Einsatz auf PE Rohren bei Temperaturen 0, das unter 13 ermittelte Schraubendrehmoment nach 30 Minuten noch einmal aufbringen. Alleen bij montage op PE bij temperaturen onder 0, het (onder 13) voorgeschreven draaimoment na 30 minuten nog eenmaal aanbrengen. E P C/ PE Nm Répetez l étape 13 après 30 minutes seulement sur des tubes en PE en temps glacial. 0 ºC 1815 n. / * 1 PV 0 ºC n. VC Nm 0 ºC Only on PE pipe under freezing conditions, apply torque E (prescribed under 13) one more time / P after 30 minutes.

19 15 16 TTING P max 1,5 x PA ichtheitsprüfung Probar Testen Test Essais Έλεγχος/ δοκιμές K IN Trykktesting Testa Prøvning Testi Teste Zkouška Tesztelés Testarea Testowanie Испытание

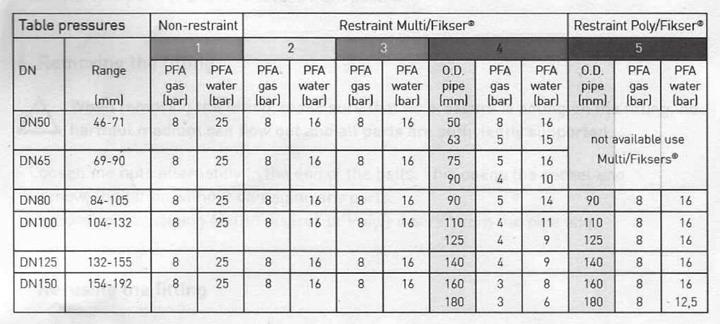

20 15 Conduct a pressure test. Pmax = 1.5 x P min. 13 b ichtheitsprüfung durchführen. Realizar un test de presión. K IN Voer een druktest uit. Procédez à un essai de pression. Utfør trykktest på hele installasjonen, med minimum det aktuelle driftstrykk før anlegget dekkes til.trykktestingen må ikke overstige 1,5 x PA (max arbeidstrykk) i henhold til tabellen. Utför tryckprovning. Gennemfør en trykprøvning. Aseta painetesti. Efetuar teste de pressão. are test in pressione. Για τον έλεγχο της στεγανότητας της σύνδεσης πραγματοποιείστε δοκιμή υπό πίεση στον αγωγό για τυχόν διαρροές. Provést tlakovou zkoušku. Hajtson végre nyomáspróbát. Se realizeaza un test de presiune. Przeprowadź próbę ciśnieniową. Провести опрессовку.

21 I Pressure test fails: Reinstall fitting. Test OK 16 finished installation K IN alls die ichtheitsprüfung eine Undichtheit aufzeigt, den Montagevorgang wiederholen - nach wiederholter, erfolgreicher ichtheitsprüfung ist die Montage abgeschlossen. ruktest negatief opnieuw installeren. Test OK installatie gereed. Mauvais résultat d essai, réinstallez le raccord. Essai réussi, l installation est terminée. Trykkprøving negativ Re-installer kobling. Test OK installasjon er utført. Tryckprovning falerar Ommontera rördelen. Test OK installation avslutad. Trykprøvning negativ Re-installer kobling. Test OK installationen er udført. Paine testi hylätty asenna uudelleen. Testi OK asennus suoritettu. Teste de pressão falhou Voltar a instalar o acessório Teste OK Instalação terminada. Test de Presion allo Reinstalar el accesorio TT OK Instalacion completada Se test negativo Reinstallare. Se test positivo Installazione finita. Σε περίπτωση που η εγκατάσταση αποτύχει και υπάρχει διαρροή στη σύνδεση Επανα-εγκαταστήσετε το σύνδεσμο. Σε περίπτωση που η δεν παρατηρηθεί διαρροή στη σύνδεση η εγκατάσταση του συνδέσμου επί του αγωγού έχει ολοκληρωθεί με επιτυχία. Tlaková zkouška není OK tvarovku znovu namontovat. Tlaková zkouška OK konec instalace. Nyomás próba sikertelen végezze el újra az idom felhelyezését. Próba sikeres felhelyezés befejezve. aca testul de presiune esueaza Se reinstaleaza fitingul. aca rezultatul testului este OK Instalare terminata. Nieudana próba Ponowny montaż łącznika. Udana próba montaż zakończony. Опрессовка не пройдена Установить фитинг снова. Опрессовка пройдена Установка завершена.

22 ISASMBLY 17 * 1 18 ISASMBLY * 1 * = * 1

23 Reuse Hergebruik Wiederverwendung Hergebruik Reutilizar Riutilizzo Réutilisation Gjenbruk Opětovné použití Återanvända Újra felhasználás K Genbrug IN Uudelleen käyttö Reutilização Επαναχρησιμοποίηση Reutilizarea Ponowne użycie Повторное использование

24 19 Check iksers and gasket condition. N K IN ie ichtung und die ikser überprüfen, ob diese in unbeschädigten, neuwertigem Zustand sind. Controleer de conditie van de iksers en de afdichtingsring. Vérifiez l état des iksers et du joint. Kontroller ikserne og pakningens stand. Kontrollera iksers och tätningars kondition. Kontroller iksernes og tætningsringens tilstand. Tarkista ikseri ja tiiviste kunto. Ver o estado dos iksers e do anel. Revisar los iksers y la Junta. Controllare gli inserti antisfilo iksers e la guarnizione. Ελέγξτε την κατάσταση στην οποία βρίσκονται τα εξαρτήματα αγκύρωσης που διαθέτει ο σύνδεσμος iksers και τα παρεμβύσματα. Zkontrolovat stav fixerů a těsnění. Ellenőrizze a ikser -ek és a tömítés állapotát. Se verifica starea elementele de fixare iksers si a garniturilor. Sprawdź stan blaszek i uszczelki. Проверить состояние iksers (металлических фиксаторов) и резинового уплотнения.

25 ie Schrauben, Unterlegscheiben und Muttern auf Gebrauchstauglichkeit überprüfen. Controleer bouten, moeren en onderlegringen. Revisar los tornillos, arandelas y tuercas. Controllare viti, dadi e rondelle. Vérifiez l état des vis, des rondelles et des écrous. Ελέγξτε την κατάσταση των βιδών, των παξιμαδιών και των περικοχλίων αν έχουν εφαρμόσει σωστά. Kontroller skiver, mutter og bolter. Zkontrolovat šrouby, podložky a matky. Kontrollera bultar, brickor och muttrar. Ellenőrizze a csavarokat, anyákat és alátéteket. K Kontroller bolte, skiver og møtrikker. Se verifica suruburile si piulitele. IN Tarkista lukko, prikka ja mutteri. Ver o estado dos parafusos, arruelas e porcas. Sprawdź śruby, nakrętki i podkładki. Проверить наличие болтов, шайб и гаек. 20 Check bolts, washers and nuts.

26 21 * 1 Apply (copper) grease only if thread is damaged. Cu * = Cu Nm * * Cu ** = * ie Schrauben nur mit (Cu-)ett versehen wenn Gewinde beschädigt ist. Smeer alleen in met koperpasta/geschikt vet indien de draad beschadigd is. Appliquez uniquement de la pâte (á base de cuivre) si le filetage est endommagé. Bruk (kobber)fett. Použít měděné mazivo. Applicera (koppar)fett. Használjon rézpasztát. K Påfør (kobber)fedt. Se lubrifiaza cu pasta (de cupru). IN Lisää (kupari) rasva. * Aplicar lubrificante. Aplicar grasa (de cobre). Applicare grasso. Τοποθετήστε επιπρόσθετη λιπαντική ουσία μετά τη σύσφιξη στα μηχανικά μέρη του συνδέσμου. Nałóź na śruby warstwę smaru. Нанести медную смазку. *

27 Installation/removal of iksers Montage/emontage der ikser Instalación/Retirar los ikser K IN iksers monteren/verwijderen Mise en place / épose des iksers Montering/fjerning av iksere Installation/borttagande av iksers Installation/demontering af fiksers ikserien asennus / poisto Instalação/Retirar los ikser Installazione/rimozione iksers Εγκατάσταση/απομάκρυνση των εξαρτημάτων αγκύρωσης iksers Instalace/odstranění fixerů ikser -ek behelyezése/eltávolítása Intalarea/Indepartarea elementelor de fixare iksers Montaż/demontaż blaszek iksers Установка/снятие фиксаторов

28 N

29 24 Check table for correct number of iksers per N. N Uni/ikser N N N N N N K IN ie Anzahl (laut Tabelle) der ikser überprüfen. Zie de tabel voor juiste aantal iksers per N. Vérifiez dans le tableau le nombre exact de iksers à installer par N. Sjekk tabell vedrørende antall iksere mot N. Kontrollera i tabellen för korrekt antal iksers per N. Kontroller det korrekte antal iksers pr. N med tabellen. Tarkista taulukosta oikea ikserien lukumäärä per N. Ver na tabela o numero de iksers para cada diâmetro. Ver Tabla para instalar el numero apropiado de iksers por N. Controllare in tabella il numero di iksers per N. Ελέγξτε από τον πίνακα αν ο σύνδεσμος διαθέτει τον κατάλληλο αριθμό εξαρτημάτων αγκύρωσης iksers ανάλογα με τη διάμετρό του (N). V tabulce zkontrolovat správný počet fixerů v závislosti na N. Ellenőrizze a táblázatot a megfelelő számú ikser per N érdekében. Se verifica in tabel numarul recomandat de elemente de fixare iksers pentru un anumit N Odczytaj z tabeli liczbę blaszek przypadających na daną wartość N. Проверить по таблице количество фиксаторов для данного N.

30 25 Check if iksers (metal grippers) position is correct. N Sicherstellen, dass alle ikser richtig positioniert sind. Controleer de juiste positie van de iksers. Assurez-vous que les iksers (les mors métalliques) sont correctement positionnés. Revise si los iksers se encuentran en la posicion 05 correcta. Controllare gli inserti antisfilo iksers sono OK. Ελέγξτε αν τα εξαρτήματα αγκύρωσης που διαθέτει ο 05 iksers έχουν αγκυρώσει σωστά πάνω σύνδεσμος στον αγωγό. Kontroller at ikserne er i riktig possisjon. Zkontrolovat správnou polohu fixerů. Kontrollera om iksers position är korrekt. K Kontroller om ikernes placering er korrekt. Ellenőrizze, hogy a ikser -ek megfelelő helyzetben vannak-e. Se verifica daca pozitia elementelor de fixare iksers este corecta. IN Tarkista ikseri, että asento on oikein. Ver se a posição dos iksers é correcta. Sprawdź poprawność ułożenia blaszek. Убедиться в правильности установки iksers (металлических фиксаторов).

31 26 Attach new sticker. Neues Etikett am ittingskörper anbringen. Adjuntar una nueva pegatina. K IN Plaats een nieuwe sticker. Collez la nouvelle étiquette. Monter nytt klistremerke. Sätt på ny sticker. Påsæt ny etiket. Attach new sticker. Colocar etiqueta nova. Attaccare. Επικολλήστε καινούριο αυτοκόλλητο σήμανσης στον αγωγό μετά τη τοποθέτηση. Nalepit nový štítek. Ragasszon fel új címkét. Se lipeste o eticheta noua. Przylep nową naklejkę. Нанести новую наклейку.

32 Georg ischer Waga N.V. Lange Veenteweg 19, 8161 PA, Netherlands P.O. box 290, 8160 AG Epe, Netherlands T +31 (0) / +31 (0) waga.ps@georgfischer.com / Instructions in English, utch and German prevail. Other languages informative only!
