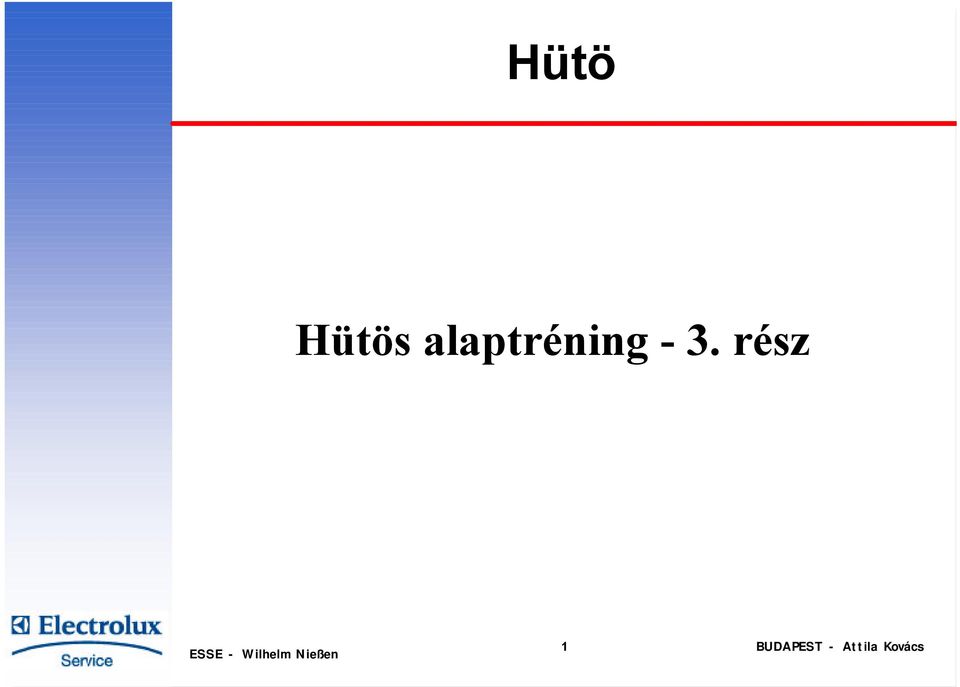

1 Hütö Hütös alaptréning - 3. rész 1

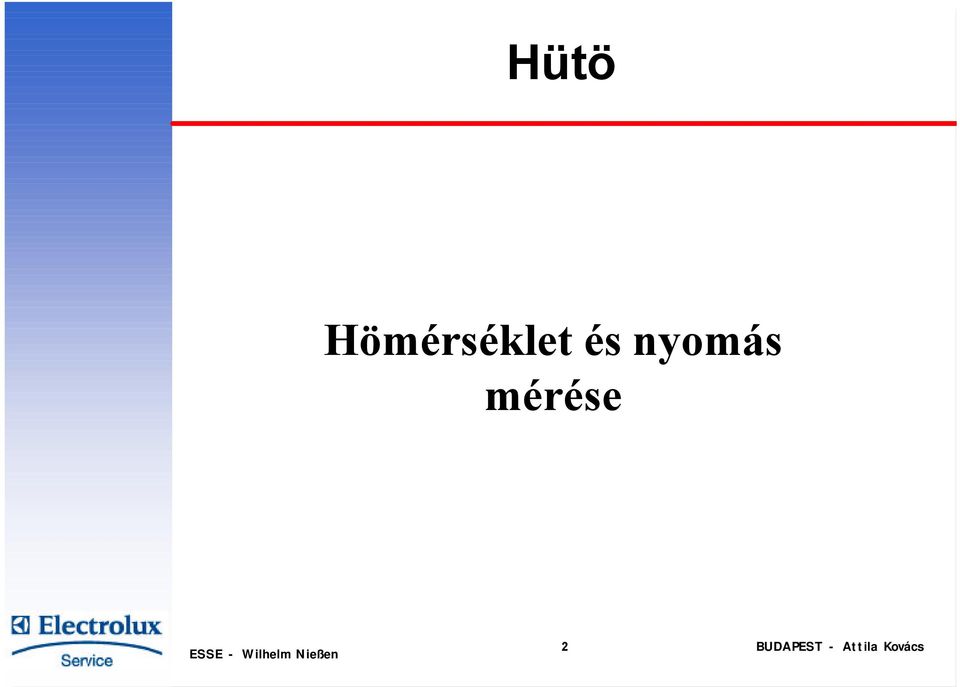

2 Hütö Hömérséklet és nyomás mérése 2

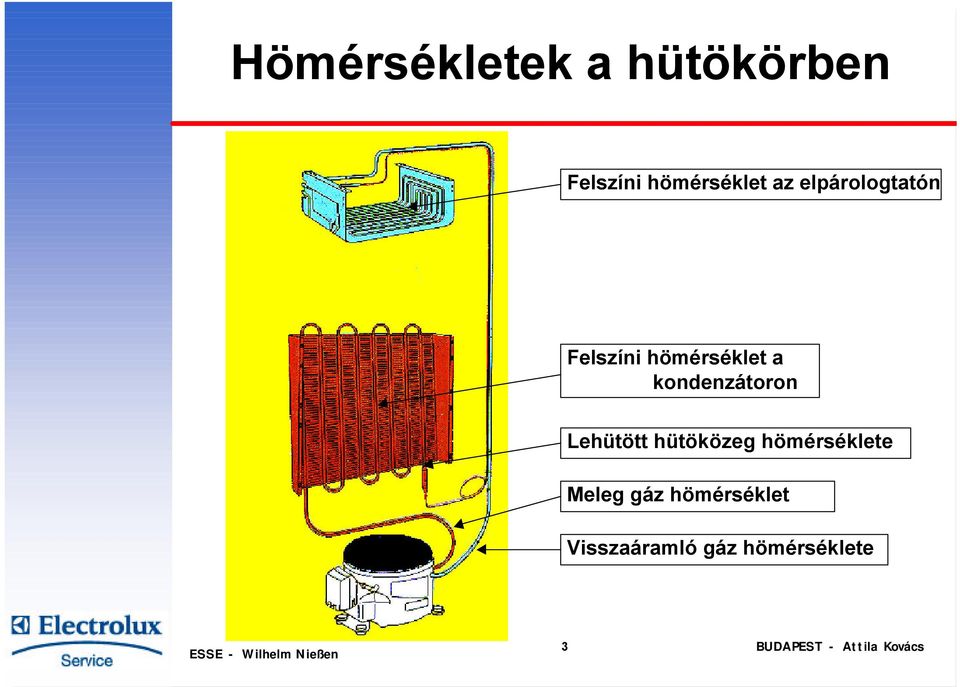

3 Hömérsékletek a hütökörben Felszíni hömérséklet az elpárologtatón Felszíni hömérséklet a kondenzátoron Lehütött hütöközeg hömérséklete Meleg gáz hömérséklet Visszaáramló gáz hömérséklete 3

4 h log p Diagram 2-2 = Szuper fütés 2-3 = Lecsapatás 3-3 = Elöhütés 3-4 = Sürítés 4-1 = Elpárologtatás 1-1 = Szívócsö a szekrénytestben 1-1 = Szívócsö a szekrénytesten kívül 1-2 = Összenyomó erö 4-1 = Hütökapacitás qo 2-3 = Elpárologtató kapacitás 1 Szívócsö 20 C 2 Nyomócsö 110 C 2-3 Kond. höm. 55 C 3-3 Alulhütés 32 C 4-1 Elpárologtató höm. -25 C 1-1 Hütö/Fagy. Höm. 5 C/-18 C 1-1 Szuper fütés 20 C 4

5 Hömérsékletek a hütökörben 5

6 Hömérsékletek a hütökörben Visszaáramló gáz hömérsékletének mérése: A szívócsöben gáz állapotü hütöközeg van. Hömérséklete kicsit magasabb a szobahömérsékletnél. Ha a szívócsonk deres vagy nedvesség borítja, a hütökör túl van töltve. 6

7 Hömérsékletek a hütökörben Meleg gáz hömérsékletének mérése: R12, R134a 50 C - 70 C R600a 40 C - 60 C Ha a meleg gáz hömérséklete ennél jelentösen magasa, a kompresszor nem hüti le kellöen a visszaáramló gázt. Ennek oka lehet szivárgás, részleges dugulás vagy légbuborék a hütökörben. 7

8 Hömérsékletek a hütökörben Alulhütési hömérséklet mérése: Összehasonlítva a meleg gáz hömérsékletével, ennek C fokkal hidegebbnek kell lennie. Ha a kondenzátor nem hüt eléggé (rossz szellözés, szennyezett felület), a gáz hömérséklete megnö, és vele együtt a nyomás is. A hütöteljesítmény visszaesik. 8

9 Hibakeresés Átlagos tárolt áru hömérséklet Megfelelö szellözés Jegesedés az elpárologtatón Visszaáramló gáz hömérséklete Meleg gáz hömérséklete Elöhütött hömérséklet Minden rendben? Igen Vége a diagnózisnak. Nem Nyissa fel a hütökört. 9

10 Hibakeresés R600a esetében A következö instrukciók az R600a hütökörre vonatkoznak. Más hütöközegekkel müködö készülékekre vonatkozólag is használhatóak az R600a instrukciói 10

11 Hibakeresés R600a esetében 1.lépés (a kompresszor nem jár) Csatlakoztassa a nyomásméröt a szívócsonkra. 11

12 Hibakeresés R600a esetében 2. lépés (a kompresszor nem jár) A nyomásmérö pozitív nyomásértéket jelez. Diagnózis: Hütöfolyadék a rendszerben. Figyelem: Ha a kompresszor hideg, a kompresszor olaj nagy mennyiségü oldott hütöközeget tartalmazhat. 12

13 Hibakeresés R600a esetében 3.lépés (a kompresszor jár) a nyomás a szívó oldalon 0 bar-nál kisebb. Szíváserösség: -0,1 töl -0,6 bar-ig Torr müszer: 400 tól 900 mbar-ig Diagnózis: A hütökör rendben van. 13

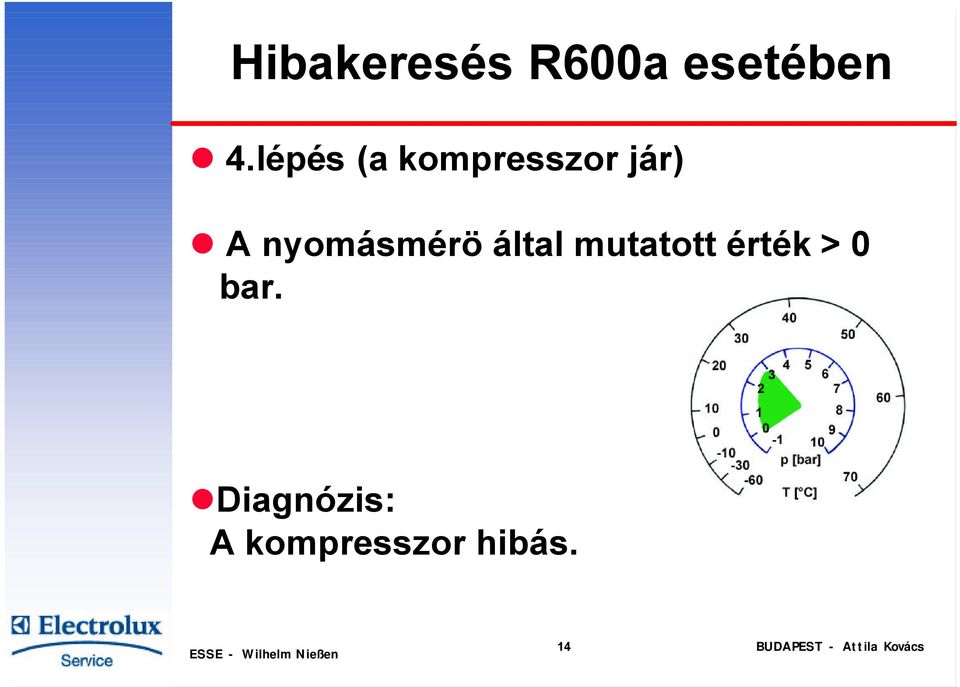

14 Hibakeresés R600a esetében 4.lépés (a kompresszor jár) A nyomásmérö által mutatott érték > 0 bar. Diagnózis: A kompresszor hibás. 14

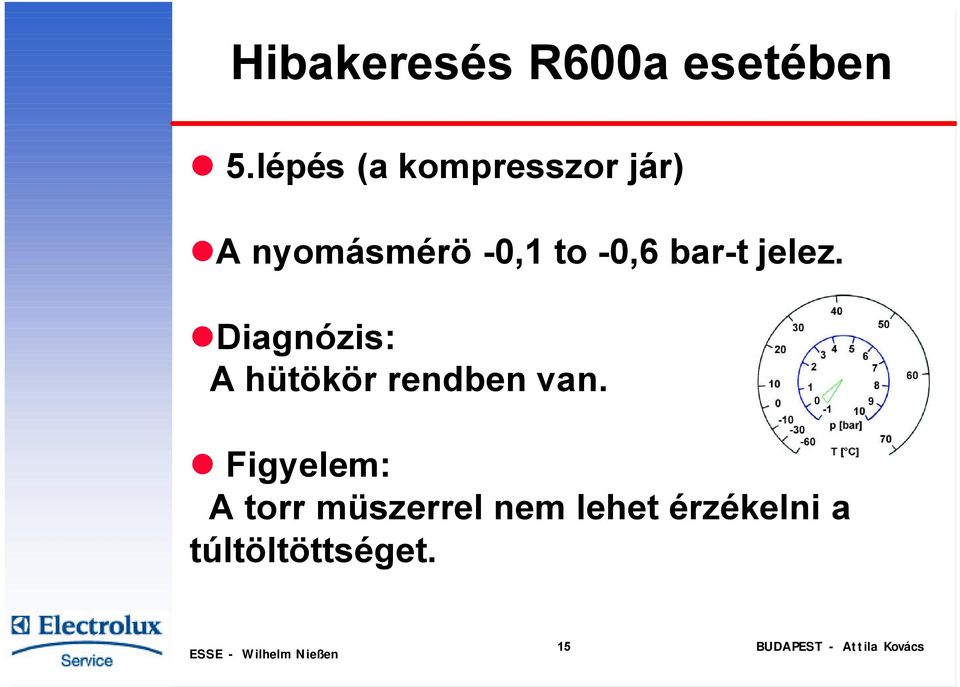

15 Hibakeresés R600a esetében 5.lépés (a kompresszor jár) A nyomásmérö -0,1 to -0,6 bar-t jelez. Diagnózis: A hütökör rendben van. Figyelem: A torr müszerrel nem lehet érzékelni a túltöltöttséget. 15

16 Hibakeresés R600a esetében 6.lépés (a kompresszor jár) a nyomásmérö értéke << 0 bar. Diagnózis: A hütökör alultöltött, vagy dugult. 16

17 Hibakeresés R600a esetében Töltsön kis mennyiségü (kb.10 g) hütöközeget a hütökörbe Dugult rendszer: A hütökör eldugult, ha rövid idejü üzem után a szívócsövön ugyanaz a nyomásérték mérhetö, mint a töltés elött. 17

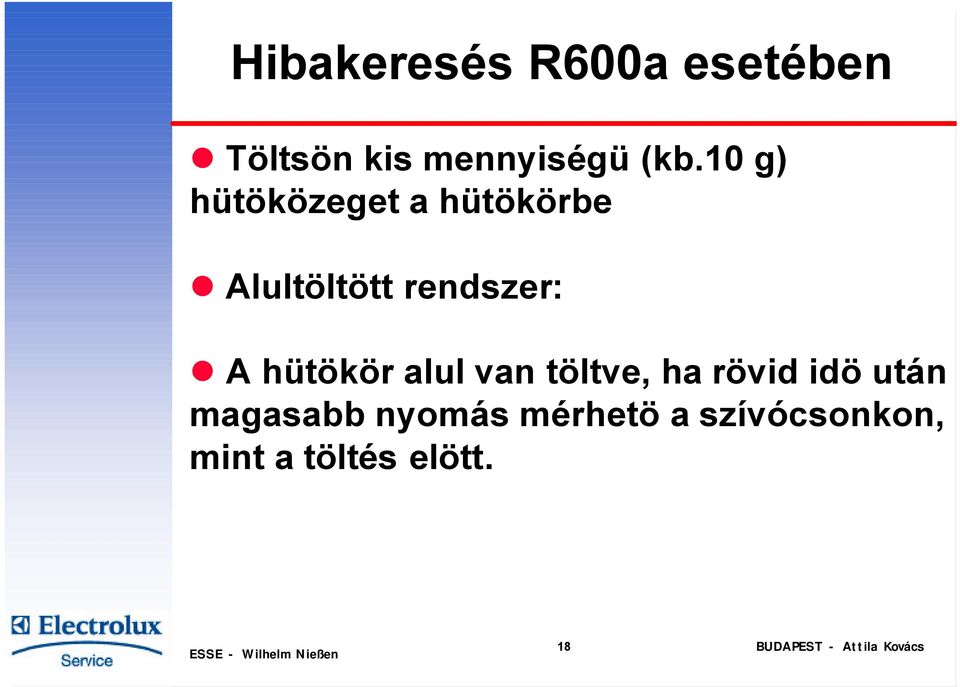

18 Hibakeresés R600a esetében Töltsön kis mennyiségü (kb.10 g) hütöközeget a hütökörbe Alultöltött rendszer: A hütökör alul van töltve, ha rövid idö után magasabb nyomás mérhetö a szívócsonkon, mint a töltés elött. 18

19 Hibakeresés R600a esetében Alultöltött rendszer: Az alultöltöttség oka a legtöbbször szivárgás. Használjon szivárgáskeresö müszert megtalálni a szivárgás helyét A kompresszor nyomó-oldalának müködnie kell, de a szívó-oldalnak nem. 19

20 Hibakeresés Ne feledje, hogy R12 és R134a hütöközegeknek eltérö nyomás és hömérsékleti értékei vannak! 20

21 Hütöközegek gáz-nyomás táblázatok Homérséklet t [ C] Abszolút gáznyomás pabs [bar] R12 R22 R134a R600a -60 0,226 0,376 0,163 0, ,300 0,497 0,223 0, ,392 0,646 0,299 0, ,505 0,830 0,396 0, ,642 1,053 0,516 0, ,807 1,321 0,666 0, ,000 1,640 0,848 0, ,237 2,016 1,067 0, ,510 2,455 1,330 0, ,827 2,964 1,642 0, ,193 3,550 2,008 1, ,612 4,219 2,435 1, ,089 4,980 2,929 1, ,629 5,839 3,497 1, ,238 6,803 4,146 2, ,921 7,882 4,883 2, ,682 9,081 5,716 3, ,529 10,41 6,651 3, ,465 11,88 7,698 4, ,498 13,50 8,865 4, ,634 15,27 10,16 5, ,88 17,21 11,59 6, ,24 19,33 13,17 6, ,72 21,64 14,91 7, ,33 24,15 16,81 8,

22 Hütöközegek gáz-nyomás diagramok Nyomás [bar] 25,0 20,0 15,0 10,0 5,0 0, Homérséklet [ C] R22 R134a R12 R600a 22

23 Hütöközegek tulajdonságai Hütöközeg R12 R134a R600a Párolgási hömérséklet - 30 C - 26 C - 12 C Nyomás 55 C Pabs bar bar 7.77 bar Enthalpy by Evap. 166 KJ/Kg 215 KJ/Kg 367 KJ/Kg Evap. Enthalpy 32/-25 C 122 KJ/Kg 156 KJ/Kg 274 KJ/Kg Sürüség -25 C-on 7.69 Kg/m³ 5.56 Kg/m³ 1.67 Kg/m³ Elp. nyomás -25 C Pabs 1.24 bar 1.07bar 0.56bar Térfogat -25 C-on 130 dm³/kg 180 dm³/kg 600 dm³/kg 23

24 Hibakeresés A hütökör hibajelensége Gyenge hütési teljesítmény Levegö a hütökörben Nem megfelelö szellözés 24

25 Gyenge hütési teljesítmény Gyenge hütés = nem csapódik le a teljes hütöközeg = kisebb hütökapacitás veszteség 25

26 Levegö a hütökörben Levegö a hütökörben = a nyomás növekszik = az energiafogyasztás növekszik = a kifolyócsö hömérséklete növekszik = kisebb hütökapacitás = csökkenö élettartam Veszteség Alacsonyabb hatékonyság 26

27 Nem megfelelö szellözés Nem megfelelö szellözés = a nyomás növekszik = az energiafogyasztás növekszik = a kifolyócsö hömérséklete növekszik = kisebb hütökapacitás = az élettartam csökken veszteség kisebb hatékonyság 27

28 A hütökör 28

29 Vége a tréning III. részének 29
