1 Épületautomatizálás Ipari automatizálás Rendszerek Katalógus Sorolható elosztók SVTL Érvényes: januártól Érvényteleníti a Fôelosztók és tartozékaik címû ( ) katalógusunkat; az abban lévô termékek gyártása megszûnt. Think future. Switch to green.

2

3 Sorolható elosztók SVTL Álló szekrény (levehetõ hát- és oldalfalak, fenék- és tetõlemezek) IP40 ill. IP54 I-es érintésvédelmi osztály Sorolható A Profi Line installációs rendszerrel kombinálható Tartalomjegyzék SVTL sorolható elosztók részegységei, IP40 védettség SVTL sorolható elosztók részegységei, IP54 védettség Sorolható elosztók szerelvényei Profi Line szerelõbetét-rendszer részei Síntartók Típuskulcsok Mûszaki adatok Méretek Alkalmazási útmutató Általános szállítási feltételek Típusjegyzék Címszójegyzék 2. oldal 4. oldal 6. oldal 10. oldal 12. oldal 14. oldal 16. oldal 18. oldal 25. oldal 30. oldal 32. oldal 33. oldal 1

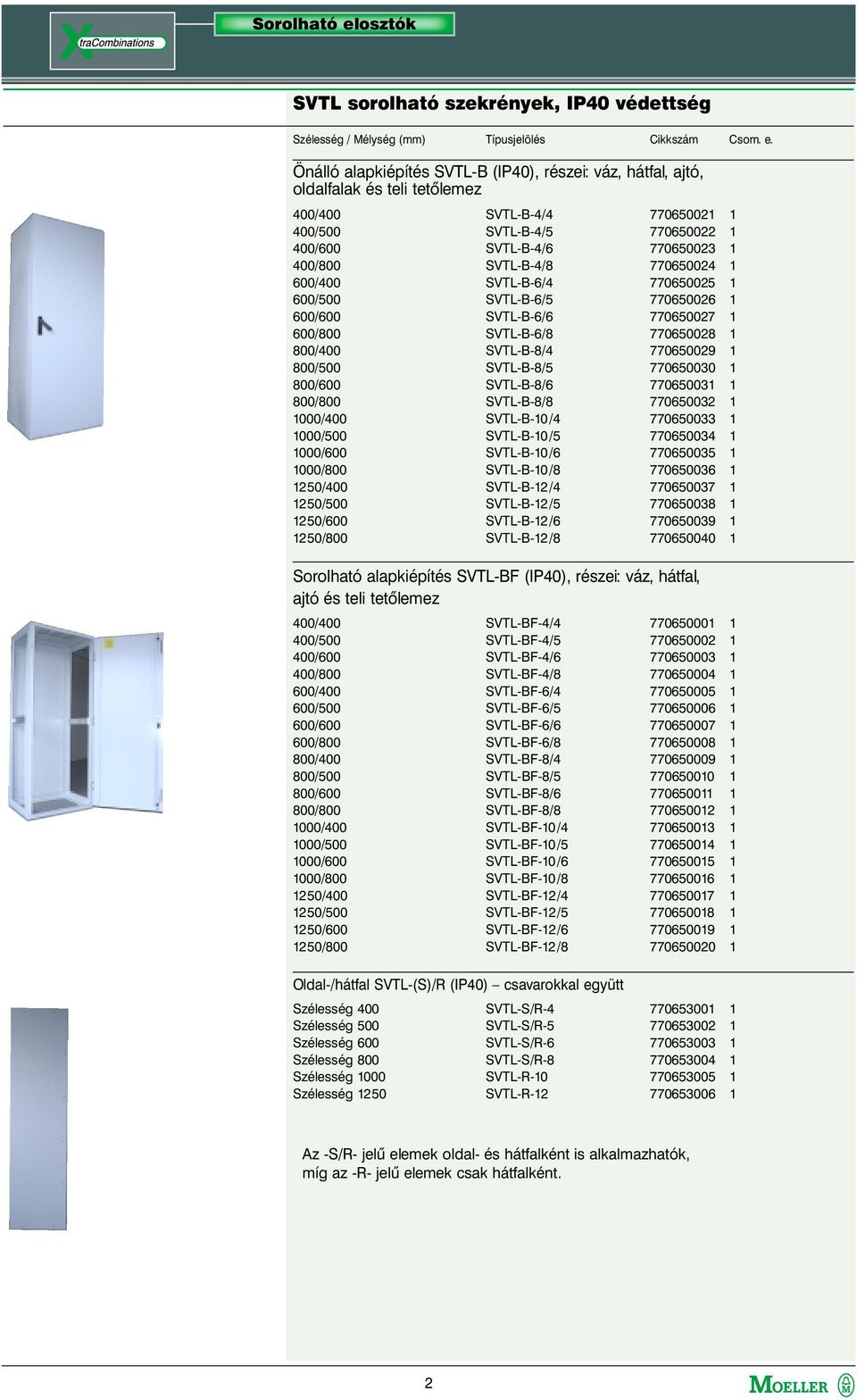

4 SVTL sorolható szekrények, IP40 védettség Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. Önálló alapkiépítés SVTL-B (IP40), részei: váz, hátfal, ajtó, oldalfalak és teli tetõlemez 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-B-4/ SVTL-B-4/ SVTL-B-4/ SVTL-B-4/ SVTL-B-6/ SVTL-B-6/ SVTL-B-6/ SVTL-B-6/ SVTL-B-8/ SVTL-B-8/ SVTL-B-8/ SVTL-B-8/ SVTL-B-10/ SVTL-B-10/ SVTL-B-10/ SVTL-B-10/ SVTL-B-12/ SVTL-B-12/ SVTL-B-12/ SVTL-B-12/ Sorolható alapkiépítés SVTL-BF (IP40), részei: váz, hátfal, ajtó és teli tetõlemez 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-BF-4/ SVTL-BF-4/ SVTL-BF-4/ SVTL-BF-4/ SVTL-BF-6/ SVTL-BF-6/ SVTL-BF-6/ SVTL-BF-6/ SVTL-BF-8/ SVTL-BF-8/ SVTL-BF-8/ SVTL-BF-8/ SVTL-BF-10/ SVTL-BF-10/ SVTL-BF-10/ SVTL-BF-10/ SVTL-BF-12/ SVTL-BF-12/ SVTL-BF-12/ SVTL-BF-12/ Oldal-/hátfal SVTL-(S)/R (IP40) csavarokkal együtt Szélesség 400 Szélesség 500 Szélesség 600 Szélesség 800 Szélesség 1000 Szélesség 1250 SVTL-S/R SVTL-S/R SVTL-S/R SVTL-S/R SVTL-R SVTL-R Az -S/R- jelû elemek oldal- és hátfalként is alkalmazhatók, míg az -R- jelû elemek csak hátfalként. 2

5 Tetõlemez SVTL -T (IP40) csavarokkal együtt Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-T-4/ SVTL-T-4/ SVTL-T-4/ SVTL-T-4/ SVTL-T-4/ SVTL-T-6/ SVTL-T-6/ SVTL-T-6/ SVTL-T-4/ SVTL-T-8/ SVTL-T-6/ SVTL-T-8/ SVTL-T-10/ SVTL-T-10/ SVTL-T-10/ SVTL-T-10/ SVTL-T-12/ SVTL-T-12/ SVTL-T-12/ SVTL-T-12/ Tetõlemez SVTL -T/EF (IP40) szivacsos kábelbevezetõvel csavarokkal együtt Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. WA_VT / / / / / / / / / / / / / / / /800 SVTL-T/EF-6/ SVTL-T/EF-6/ SVTL-T/EF-6/ SVTL-T/EF-6/ SVTL-T/EF-8/ SVTL-T/EF-8/ SVTL-T/EF-8/ SVTL-T/EF-8/ SVTL-T/EF-10/ SVTL-T/EF-10/ SVTL-T/EF-10/ SVTL-T/EF-10/ SVTL-T/EF-12/ SVTL-T/EF-12/ SVTL-T/EF-12/ SVTL-T/EF-12/

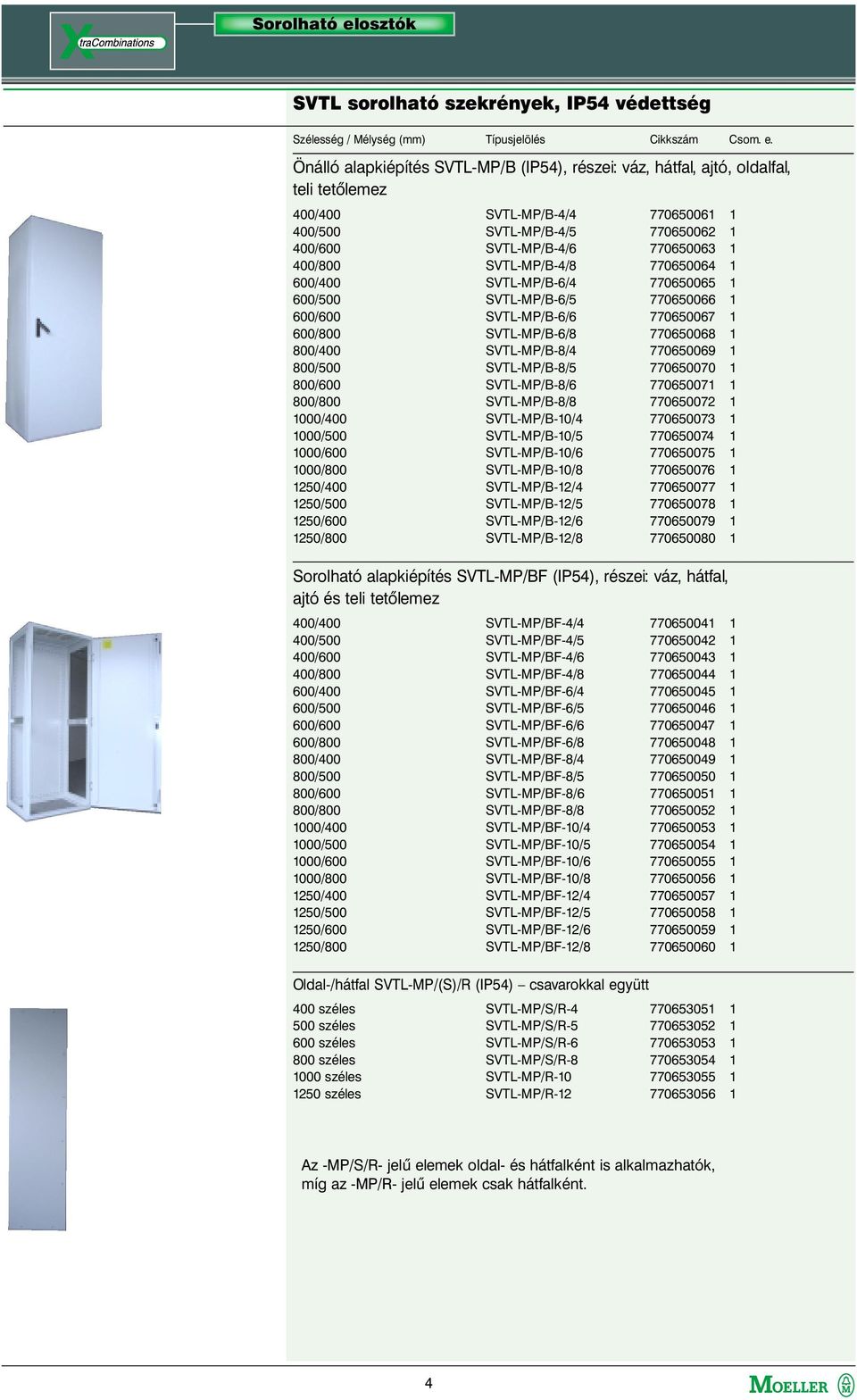

6 SVTL sorolható szekrények, IP54 védettség Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. Önálló alapkiépítés SVTL-MP/B (IP54), részei: váz, hátfal, ajtó, oldalfal, teli tetõlemez 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-MP/B-4/ SVTL-MP/B-4/ SVTL-MP/B-4/ SVTL-MP/B-4/ SVTL-MP/B-6/ SVTL-MP/B-6/ SVTL-MP/B-6/ SVTL-MP/B-6/ SVTL-MP/B-8/ SVTL-MP/B-8/ SVTL-MP/B-8/ SVTL-MP/B-8/ SVTL-MP/B-10/ SVTL-MP/B-10/ SVTL-MP/B-10/ SVTL-MP/B-10/ SVTL-MP/B-12/ SVTL-MP/B-12/ SVTL-MP/B-12/ SVTL-MP/B-12/ Sorolható alapkiépítés SVTL-MP/BF (IP54), részei: váz, hátfal, ajtó és teli tetõlemez 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-MP/BF-4/ SVTL-MP/BF-4/ SVTL-MP/BF-4/ SVTL-MP/BF-4/ SVTL-MP/BF-6/ SVTL-MP/BF-6/ SVTL-MP/BF-6/ SVTL-MP/BF-6/ SVTL-MP/BF-8/ SVTL-MP/BF-8/ SVTL-MP/BF-8/ SVTL-MP/BF-8/ SVTL-MP/BF-10/ SVTL-MP/BF-10/ SVTL-MP/BF-10/ SVTL-MP/BF-10/ SVTL-MP/BF-12/ SVTL-MP/BF-12/ SVTL-MP/BF-12/ SVTL-MP/BF-12/ Oldal-/hátfal SVTL-MP/(S)/R (IP54) csavarokkal együtt 400 széles 500 széles 600 széles 800 széles 1000 széles 1250 széles SVTL-MP/S/R SVTL-MP/S/R SVTL-MP/S/R SVTL-MP/S/R SVTL-MP/R SVTL-MP/R Az -MP/S/R- jelû elemek oldal- és hátfalként is alkalmazhatók, míg az -MP/R- jelû elemek csak hátfalként. 4

7 Tetõlemez SVTL -MP/T (IP54) csavarokkal együtt Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-MP/T-4/ SVTL-MP/T-4/ SVTL-MP/T-4/ SVTL-MP/T-4/ SVTL-MP/T-4/ SVTL-MP/T-6/ SVTL-MP/T-6/ SVTL-MP/T-6/ SVTL-MP/T-4/ SVTL-MP/T-8/ SVTL-MP/T-6/ SVTL-MP/T-8/ SVTL-MP/T-10/ SVTL-MP/T-10/ SVTL-MP/T-10/ SVTL-MP/T-10/ SVTL-MP/T-12/ SVTL-MP/T-12/ SVTL-MP/T-12/ SVTL-MP/T-12/ Tetõlemez SVTL-MP/T/EF (IP54), F3A típusú kábelbevezetõ-fedélhez elõkészített nyílásokkal csavarokkal együtt Szélesség / Mélység (mm) Típusjelölés Cikkszám Csom. e. 400/ / / / / / / / / / / / / / / / / / / /800 SVTL-MP/T/EF-4/ SVTL-MP/T/EF-4/ SVTL-MP/T/EF-4/ SVTL-MP/T/EF-4/ SVTL-MP/T/EF-6/ SVTL-MP/T/EF-6/ SVTL-MP/T/EF-6/ SVTL-MP/T/EF-6/ SVTL-MP/T/EF-8/ SVTL-MP/T/EF-8/ SVTL-MP/T/EF-8/ SVTL-MP/T/EF-8/ SVTL-MP/T/EF-10/ SVTL-MP/T/EF-10/ SVTL-MP/T/EF-10/ SVTL-MP/T/EF-10/ SVTL-MP/T/EF-12/ SVTL-MP/T/EF-12/ SVTL-MP/T/EF-12/ SVTL-MP/T/EF-12/ Az F3A típusú kábelbevezetõ-fedelek részére elõkészített nyílások száma: 400 mm szélesség 1 db 600 mm szélesség 2 db 800 mm szélesség 3 db 1000 mm szélesség 4 db 1250 mm szélesség 5 db A fenti típusok nem tartalmazzák a kábelbevezetõ-fedeleket, azokat a 10. oldalon találja meg. 5

8 Sorolható elosztók szerelvényei SVTL Lábazatok Oldallemezek SVTL-SO.../S (1 pár) Mélység / Magasság (mm) Típusjelölés Cikkszám Csom. e SVTL-SO100/S pár SVTL-SO100/S pár SVTL-SO100/S pár SVTL-SO100/S pár SVTL-SO175/S pár SVTL-SO175/S pár SVTL-SO175/S pár SVTL-SO175/S pár Oldallemezek SVTL-SO.../S/EF kábel-átvezetõ nyílással (1 pár) Mélység / Magasság (mm) Típusjelölés Cikkszám Csom. e SVTL-SO100/S/EF pár SVTL-SO100/S/EF pár SVTL-SO100/S/EF pár SVTL-SO100/S/EF pár SVTL-SO175/S/EF pár SVTL-SO175/S/EF pár SVTL-SO175/S/EF pár SVTL-SO175/S/EF pár Homloklemezek SVTL-SO.../F Szélesség / Magasság (mm) Típusjelölés Cikkszám Csom. e SVTL-SO100/F SVTL-SO100/F SVTL-SO100/F SVTL-SO100/F SVTL-SO100/F SVTL-SO175/F SVTL-SO175/F SVTL-SO175/F SVTL-SO175/F SVTL-SO175/F Amennyiben egy szekrény esetén a hátoldalán lévõ lábazati részt is le akarja fedni, akkor a fenti homloklemezekbõl összesen 2 db-ot kell rendelni. Szerelõlapok Szerelõlapok SVTL-IC1850, 1850 mm magas (teljes méret) Szélesség Típusjelölés Cikkszám Csom. e SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC Szerelõlap-készlet SVTL-IC1850/SET, 1850 mm magas (teljes méret) Részei: STVL-IC szerelõlap, 4 db STVL-BRA felerõsítõ könyök (felsõ és alsó rögzítéshez) és 2 db STVL-BRA/M középsõ felerõsítõ könyök SVTL-IC1850/SET SVTL-IC1850/SET SVTL-IC1850/SET SVTL-IC1850/SET SVTL-IC1850/SET

9 Szerelõlapok SVTL-IC - csavarokkal Magasság / Szélesség (mm) Típusjelölés Cikkszám Csom. e SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC SVTL-IC Szerelõlapok SVTL-IC250/H, 250 mm magas, elõkészített furatokkal a SASY40 és SASY60 típusú (max. 3 pólusú) síntartókhoz - csavarokkal SVTL-IC250/H SVTL-IC250/H SVTL-IC250/H SVTL-IC250/H SVTL-IC250/H Tartalmazza az SVTL-BRA/IC250 típusú felerõsítõ könyökpárt. Felerõsítõ könyökök SVTL-BRA - csavarokkal Alkalmazás: Típusjelölés Cikkszám Csom. e. SVTL-IC250/H rögzítéséhez SVTL-IC1850, -HP, -VP-hez felsõ és alsó rögzítéshez SVTL-IC1850, -HP, -VP-hez középsõ rögzítéshez SVTL-BRA/IC pár SVTL-BRA pár SVTL-BRA/M pár Profilok Vízszintes profilok SVTL-HP - csavarokkal Mélység (mm) Típusjelölés Cikkszám Csom. e SVTL-HP SVTL-HP SVTL-HP SVTL-HP Alkalmazható mélységi és szélességi tartóként is. 7

10 Függõleges profilok SVTL-VP Készlet SET, részei: 2 db SVTL-VP függõleges profil, 2 db STVL-BRA/M középsõ felerõsítõ könyök és 2 db (975 mm és 475 mm-es típusoknál), illetve 4 db (1850 mm-es típusnál) SVTL- BRA felerõsítõ könyök Magasság (mm) Típusjelölés Cikkszám Csom. e teljes magasság 975 fél magasság 475 negyed magasság 1850 teljes magasság készlet 975 fél magasság készlet 475 negyed magasság készlet SVTL-VP SVTL-VP SVTL-VP SVTL-VP1850/SET SVTL-VP975/SET SVTL-VP475/SET Fenéklemezek SVTL-BP - csavarokkal SVTL-BP/SL típus állítható bevezetõvel, mm mély, vékony kábelekhez SVTL-BR/JL típus állítható bevezetõvel, mm mély, vastag kábelekhez Mélység / Szélesség (mm)/kábel jelleg Típusjelölés Cikkszám Csom. e vékony kábelek vékony kábelek vékony kábelek vékony kábelek vékony kábelek vastag kábelek vastag kábelek vastag kábelek vastag kábelek vastag kábelek SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP SVTL-BP/SL SVTL-BP/SL SVTL-BP/SL SVTL-BP/SL SVTL-BP/SL SVTL-BP/JL SVTL-BP/JL SVTL-BP/JL SVTL-BP/JL SVTL-BP/JL Lefedendõ mélység = szekrény névleges mélysége -100 mm pl.: a 600 mm mély szekrényben lefedendõ mélység 500 mm Esetenként a szükséges mélység lefedése a fenéklemezek átlapolásával érhetõ el. Amennyiben IP54-es védettségre van szüksége, SVTL-MP/T... típusú tetõlemezt (melynek rögzítése alulról történik) és SVTL-SO... típusú lábazatot kell használni (tartozékokkal). Kábelrögzítõ (C-profilú) sínek SVTL-AR - 1 pár sarokrögzítõvel, csavarokkal Szélesség (mm) Típusjelölés Cikkszám Csom. e SVTL-AR SVTL-AR SVTL-AR SVTL-AR SVTL-AR

11 Vezetékrendezõ SVTL-AB - csavarokkal Szélesség (mm) Típusjelölés Cikkszám Csom. e SVTL-AB SVTL-AB SVTL-AB SVTL-AB SVTL-AB IZM-beépítõ tálca SVTL-IZM - csavarokkal (a tálca rögzítéséhez) Megnevezés / Szélesség (mm) Típusjelölés Cikkszám Csom. e. kocsizható kivitel 600 kocsizható kivitel 800 kocsizható kivitel 1000 kocsizható kivitel 1250 fix kivitel 600 fix kivitel 800 fix kivitel 1000 fix kivitel 1250 Ajtókitámasztó-készlet SVTL-DA SVTL-IZM/WI SVTL-IZM/WI SVTL-IZM/WI SVTL-IZM/WI SVTL-IZM SVTL-IZM SVTL-IZM SVTL-IZM Megnevezés Típusjelölés Cikkszám Csom. e. ajtókitámasztó SVTL-DA Sarokmezõ-szekrényvázak SVTL-CF - Szállítás minden esetben IP54-es tetõlemezzel Szélesség / Mélység Típusjelölés Cikkszám Csom. e SVTL-CF-4/ SVTL-CF-5/ SVTL-CF-6/ SVTL-CF-8/ A hátfalakat és fenéklemezeket külön kell megrendelni. Emelõfül LUG-M10 Megnevezés Típusjelölés Cikkszám Csom. e. M 10-es emelõfül (4 db) LUG-M klt. Kapcsolási rajz-tartó A4 Megnevezés Típusjelölés Cikkszám Csom. e. rajz-tartó PLANTASCHE A Õsszeépítõ készlet (IP54-hez) - Részei: kb. 6 méter tömítõszalag, 6 darab M6-os csavar anyával Megnevezés Típusjelölés Cikkszám Csom. e. összeépítõ készlet SVTL-CONNECT/SET klt. 9

12 Kábelbevezetõ-fedelek elõkészített tetõlemezekhez (IP54), F3A F3A-12 Megnevezés Típusjelölés Cikkszám Csom. e. Vakfedél 4xM16, 6xM25, 8xM32 2xM16, 8xM25, 4xM32, 1xM50 2xM16, 12xM20, 2xM40, 2xM50 24xM16, 13xM20 2 kábelbevezetõ max. 70 mm kábelátmérõig Átszúrható habgumi bevezetõ 40 db mm kábelhez, 4 db mm kábelhez, 2 db mm kábelhez F3A F3A F3A F3A F3A F3A-KTD F3A-D Tartalék csavarok és anyák, önmetszõ kivitelben Megnevezés Típusjelölés Cikkszám Csom. e. Süllyesztett fejû csavar M6 x 14 az ajtó-zsanérok rögzítésére Süllyesztett fejû csavar M6 x 22 oldal-/hátfal és tetõlemez rögzítésére Lencsefejû csavar M6 x 14 a belsõ profilokra történõ rögzítéshez Lencsefejû csavar M5 x 12 ajtó függõleges profiljára történõ rögzítéshez Kalitkás anya M8 TF/CS-M6x TF/CS-M6x TF/RS-M6x TF/RS-M5x CAGENUTS-M A fenti csomagolási egységek 10db csavart, illetve anyát tartalmaznak. Profi Line illesztõ-készlet SVTL-PLA Távolság az ajtó síkjától / Szélesség (mm) Típusjelölés Cikkszám Csom. e SVTL-PLA SVTL-PLA SVTL-PLA SVTL-PLA SVTL-PLA SVTL-PLA SVTL-PLA SVTL-PLA A fenti Profi Line illesztõ-készlet segítségével az alábbi névleges szélességû Profi Line elemeket tudja használni a különbözõ szélességû elosztók esetén. SVTL szekrény szélessége Profi Line névleges szélessége Profi Line illesztõ-készlet 400 mm mm 2 SVTL-PLA mm 3 SVTL-PLA mm 4 SVTL-PLA mm 5 SVTL-PLA

13 Rögzítõkészletek 4-es és 5-ös névleges szélességhez MWM Rögzítõszerkezet két szerelõbetét használatakor 4-es és 5-ös névleges (Profi Line) szélességek esetén Megnevezés Típusjelölés Cikkszám Csom. e Rögzítõkészlet MWM Acéllemez szerelõoldalfalak MSW Elõszerelt bepattintós rögzítõ elemekkel Névleges magasság Típusjelölés Cikkszám Csom. e. 1950MSW pár 11

14 Síntartók 2500A-ig Síntartó SASY Megnevezés Típusjelölés Cikkszám Csom. e. síntartó 3f./SASY40 SV A-ig, 40 mm sínközép-távolság, 12x5, 12x10, 15x5, 15x10 mm-es sínhez végburkolat/sasy40 SV az SV hez síntartó 3f./SASY60 SV A-ig, 60 mm sínközép-távolság, 30x10 mm-es sínhez síntartó N/PE./SASY60 SV vezetõs síntartó N(PE)./SASY60 SV vezetõs csökkentõ betét/sasy60 SV az SV30 síntartóhoz, 20x5 mm-re csökkentõ betét/sasy60 SV az SV30 síntartóhoz, 20x10 mm-re végburkolat/sasy60 SV az SV30001-hez sínrendsz. burkolat/sasy60 SV az SV30001-hez A zárlati áram-szilárdság diagram a 22. oldalon található. A SASY40 és SASY60 típusú gyûjtõsín-rendszer további tartozékait és mûszaki adatait a HPL0214 számú katalógusunkban találja meg. Síntartó oldalelem MPSB Megnevezés Típusjelölés Cikkszám Csom. e. Síntartó oldalelem, 60, 80, 100 mm-es sínhez MPSB1 H95101 Síntartó oldalelem, 40, 50 mm-es sínhez MPSB2 H Síntartó oldalelem, 120 mm-es sínhez MPSB120 H Rögzítõ-tömbök az MPSB-tartókhoz Megnevezés Típusjelölés Cikkszám Csom. e. Síntartó blokk 6 mm-es sínhez MPSB6 H Síntartó blokk 8 mm-es sínhez MPSB8 H Síntartó blokk 10 mm-es sínhez MPSB10 H A síntartók komplett összeállításához az alkalmazási segédletben talál tájékoztatást. 12

15 Tartozékok az MPSB-hez Megnevezés Típusjelölés Cikkszám Csom. e. M10-es alátét M10ALÁTÉT H M10-es anya M10ANYA H Menetes szál M10x1000 M10x1000 H Hatlapfejû csavar M10x90 M10x90 H Hatlapfejû csavar M10x100 M10x100 H Hatlapfejû csavar M10x160 M10x160 H Hatlapfejû csavar M10x220 M10x220 H Hatlapfejû csavar M10x280 M10x280 H Hatlapfejû csavar M10x340 M10x340 H Hatlapfejû csavar M10x400 M10x400 H Csatlakozó-készlet dupla sínezéshez Megnevezés Típusjelölés Cikkszám Csom. e. Csatlakozó M10-es kábelsaruhoz SV30581 H készlet Csatlakozó két M10-es kábelsaruhoz SV30591 H készlet Csatlakozó lamellás sínhez, 40x10 mm-ig SV30611 H készlet Szigetelés csatlakozóvezeték vezetéséhez SV30601 H készlet Általában az M10-es kábelsaruk 240 mm 2 -es csatlakozóvezetékig alkalmazhatóak. A csatlakozók szükséges meghúzási nyomatéka: Nm. Támasztó szigetelõk MDB Magasság / Átmérõ (mm) / Menet Típusjelölés Cikkszám Csom. e M8 MDB30/P H M10MDB34/P H M10MDB35/P H M10MDB50/P H ,5 41 M10MDB65/P H M10 MDB75/P H M10MDB750/P H A támasztó szigetelõk alkalmazásához az alkalmazási segédletben talál tájékoztatást. 13

16 Típuskulcs Típuskulcs SVTL szekrények SVTL - - / SVTL Standard AnreihVerTeiler Leicht B Basisausstattung / Basic / önálló alapkiépítés, IP40 BF Basisausstattung Fragment / Basic Fragmentary / sorolható alapkiépítés, IP40 MP/B Moist Prove Basisausstattung / Moist Prove Basic / önálló alapkiépítés, IP54 MP/BF Moist Prove Basisausstattung Fragment / Moist Prove Basic Fragmentary / sorolható alapkiépítés, IP mm széles mm széles mm széles mm széles mm széles mm mély mm mély mm mély mm mély Oldalfalak / hátfalak SVTL - - S/R R MP/S/R MP/R Seiten/Rückwand / Side/Rear-panel / oldal-/hátfal, IP40 Rückwand / Rear-panel / hátfal, IP40 Moist Prove Side/Rear-panel / oldal-/hátfal, IP54 Moist Prove Rear-panel / hátfal, IP mm széles Tetõlemezek SVTL - - / T Top panel / tetõlemez, IP40 T/EF Top panel, Entry Flange / tetõlemez kábelbevezetõvel, IP40 MP/T Moist Prove Top panel / tetõlemez, IP54 MP/T/EF Moist Prove Top panel, Entry Flange / tetõlemez kábelbevezetõvel, IP mm széles mm mély 14

17 Típuskulcs Típuskulcs SVTL szekrények szerelvényei SVTL - - SO100/S Sockel Seitenpaneele / Socked Side-panels / lábazat oldallemezpár, 100mm magas SO175/S Sockel Seitenpaneele / Socked Side-panels / lábazat oldallemezpár, 175mm magas SO100/S/EF Socked Side-panels, Entry Flange / lábazat oldallemezpár kábelátvezetéssel, 100mm magas SO175/S/EF Socked Side-panels, Entry Flange / lábazat oldallemezpár kábelátvezetéssel, 175mm magas SO100/F Sockel Frontpaneele / Socked Front-panel / lábazat homlokleme, 100mm magas SO175/F Sockel Frontpaneele / Socked Front-panel / lábazat homlokleme, 175mm magas IC1850 Instalation Console / szerelõlap, 1850mm magas IC1850/SET Instalation Console SET / szerelõlap-készlet, 1850mm magas IC100 Instalation Console / szerelõlap, 100mm magas IC200 Instalation Console / szerelõlap, 200mm magas IC300 Instalation Console / szerelõlap, 300mm magas IC400 Instalation Console / szerelõlap, 400mm magas IC500 Instalation Console / szerelõlap, 500mm magas IC250/H Instalation Console with Holes / szerelõlap elõkészített furatokkal, 250mm magas HP Horizontalprofile / Horizontal Profile / vízszintes profil BP75 Bottom-Panel with 75mm depth / fenéklemez, 75mm mély BP150 Bottom-Panel with 150mm depth / fenéklemez, 150mm mély BP/SL Bottom-Panel with Straight Lateral / fenéklemez vékony kábelekhez BP/JL Bottom-Panel with Jagged Lateral / fenéklemez vastag kábelekhez AR Anchoring Rail set / kábelrögzítõ sín (C-profilú) AB Anchoring Bracked set / kábelrendezõ IZM IZM fixed mounted / IZM beépítõ tálca, fix kivitel IZM/WI IZM Bthdrawable / IZM beépítõ tálca, kocsizható kivitel CF Corner Frame / sarokmezõ PLA90 Profi Line Adaptereinsatz / Profiline Adapter / Profi Line illesztõ-készlet, 90mm mélységben PLA150 Profi Line Adaptereinsatz / Profiline Adapter / Profi Line illesztõ-készlet, 150mm mélységben mm mély, ill. széles SVTL - BRA/IC250 Brackets for Instalation Console / felerõsítõ könyökök SVTL-IC250 típusú szerelõlaphoz BRA Brackets for at the top & bottom / felerõsítõ könyökök teljes méretû szerelõlaphoz és függõleges profilokhoz felûre és alulra BRA/M Brackets for in the Middle / felerõsítõ könyökök teljes méretû szerelõlaphoz és függõleges profilokhoz középre VP1850 Vertikalprofile / Vertical Profile / függõleges profil, 1850mm magas VP975 Vertikalprofile / Vertical Profile / függõleges profil, 975mm magas VP475 Vertikalprofile / Vertical Profile / függõleges profil, 475mm magas VP1850/SET Vertikalprofile Set / Vertical Profile Set / függõleges profil készlet, 1850mm magas VP975/SET Vertikalprofile Set / Vertical Profile Set / függõleges profil készlet, 975mm magas VP475/SET Vertikalprofile Set / Vertical Profile Set / függõleges profil készlet, 475mm magas DA Door Arrest set / ajtókitámasztó-készlet 15

18 SVTL sorolható elosztók, IP40 védettség Önálló alapkiépítés SVTL-B: Szállítási terjedelem: váz, ajtó, oldalfalak, hátfal és tetõlemez Megnevezés pl.: SVTL-B-4/4 Standard sorolható szekrény - Önálló alapkiépítés, 400 mm széles, 400 mm mély Anyag: hegesztett keret 2 mm-es acéllemezbõl, ajtó 1,5 mm-es acéllemezbõl, oldal-/hátfal 1,25 mm-es acéllemezbõl Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm 1250 mm 400 mm mély mm mély mm mély mm mély Egyéb kiegészítõk: Vízszintes és függõleges profilok, szerelõlapok, Profi Line illesztõ készlet, MSW Profi Line szerelõbetét, lábazatok, rögzítõkönyökök, kábelrögzítõ sín, szerelõkészlet IZM-hez, ajtókitámasztó, fenéklemez Sorolható alapkiépítés SVTL-BF: Szállítási terjedelem: váz, ajtó, hátfal és tetõlemez Megnevezés pl.: SVTL-BF-4/4 Standard sorolható szekrény - Sorolható alapkiépítés, 400 mm széles, 400 mm mély Anyag: hegesztett keret 2 mm-es acéllemezbõl, ajtó 1,5 mm-es acéllemezbõl, hátfal 1,25 mm-es acéllemezbõl Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm1250 mm 400 mm mély mm mély mm mély mm mély Rászerelési lehetõségek: oldalfal, fenéklemez Egyéb kiegészítõk: Vízszintes és függõleges profilok, szerelõlapok, Profi Line illesztõ készlet, MSW Profi Line szerelõbetét, lábazatok, rögzítõkönyökök, kábelrögzítõ sín, szerelõkészlet IZM-hez, ajtókitámasztó, fenéklemez Oldalfalak/hátfalak SVTL-(S)/R: Alkalmazás: a falak IP40 védettségre (ÖVE-EN és IEC 529 szerint), szekrénysor lezárására használhatók Anyag:1,25 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség/Mélység 400 mm 500 mm600 mm800 mm 1000 mm 1250 mm 8,3 10,7 13,1 17,5 22,7 28,5 Kívülrõl történõ rögzítés önmetszõ, önföldelõ süllyesztett fejû csavarokkal Tetõlemez SVTL-T: Anyag: 1,25 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szállítás csavarokkal Szín: RAL 7035 Védettség: IP40 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm 1250 mm 400 mm mély 1, 5 2,3 3,2 4,0 5,0 500 mm mély 1,9 2,3 4,1 5,1 6,1 600 mm mély 2, 3 3,6 5,0 6, 3 7, mm mély 3,2 5,0 6,8 8,6 10,7 Tetõlemez SVTL-T/EF: Tetõlemez csúsztatható szivacsos kábelbevezetõvel Anyag: 1,25 mm-es acéllemez, szivacs Foszfátozott és poliészter porfestékkel bevonva Szállítás csavarokkal Szín: RAL 7035 Védettség: IP40 Tömeg (kg): Szélesség 600 mm 800 mm 1000 mm 1250 mm 400 mm mély 3,2 4,4 5, 3 6,4 500 mm mély 3,8 5,3 6,4 7,6 600 mm mély 4,5 6,2 7,6 8,3 800 mm mély 6,0 8,0 10,0 12,6 Az ajtó nyitási iránya megváltoztatható (balosra). Az ajtó zárhatóvá tehetõ a kereskedelemben beszerezhetõ 40 mm hosszúságú, cilinder zárbetéttel, vagy a zárbetét megrendelhetõ, melynek típusa: NWS-HZ/3SL, rendelési száma: Mechanikai terhelhetõség Profi-Line szerelõbetét használata esetén a betét terhelése nem lépheti túl a 150 kg-ot. A szerelõlapokat a teljes magasságban maximum 200 kg-mal szabad terhelni. A nagyobb tömegû trafókat és megszakítókat (40 kg/készülék felett) mélységi profilokkal és megfelelõ tartókkal vagy szerelõlapokkal kell rögzíteni, Az STVL elosztó sorolása Több STVL egymás mellé sorolásához M6 x 20 mm-es csavarok szükségesek. Ha SVTL elosztót 90 -kal elfordítva kell sorolni, akkor ehhez az SVTL-CF sarokmezõ áll rendelkezésre (oldal-/hátfalak, fenéklemezek nélkül, azokat külön a 4 szekrényváz oszlopainak egyenletes terhelésének biztosítása érdekében. Az összes beépített terhelés összege nem lépheti túl a 400 kg-ot. kell megrendelni). A sarokmezõ egy IP54-es tetõlemezzel kerül szállításra. Ha két vagy több SVTL elosztó van egymás mellé sorolva, akkor az egyes fõ földelõpontokat megfelelõ keresztmetszetû vezetõvel össze kell kötni. 16

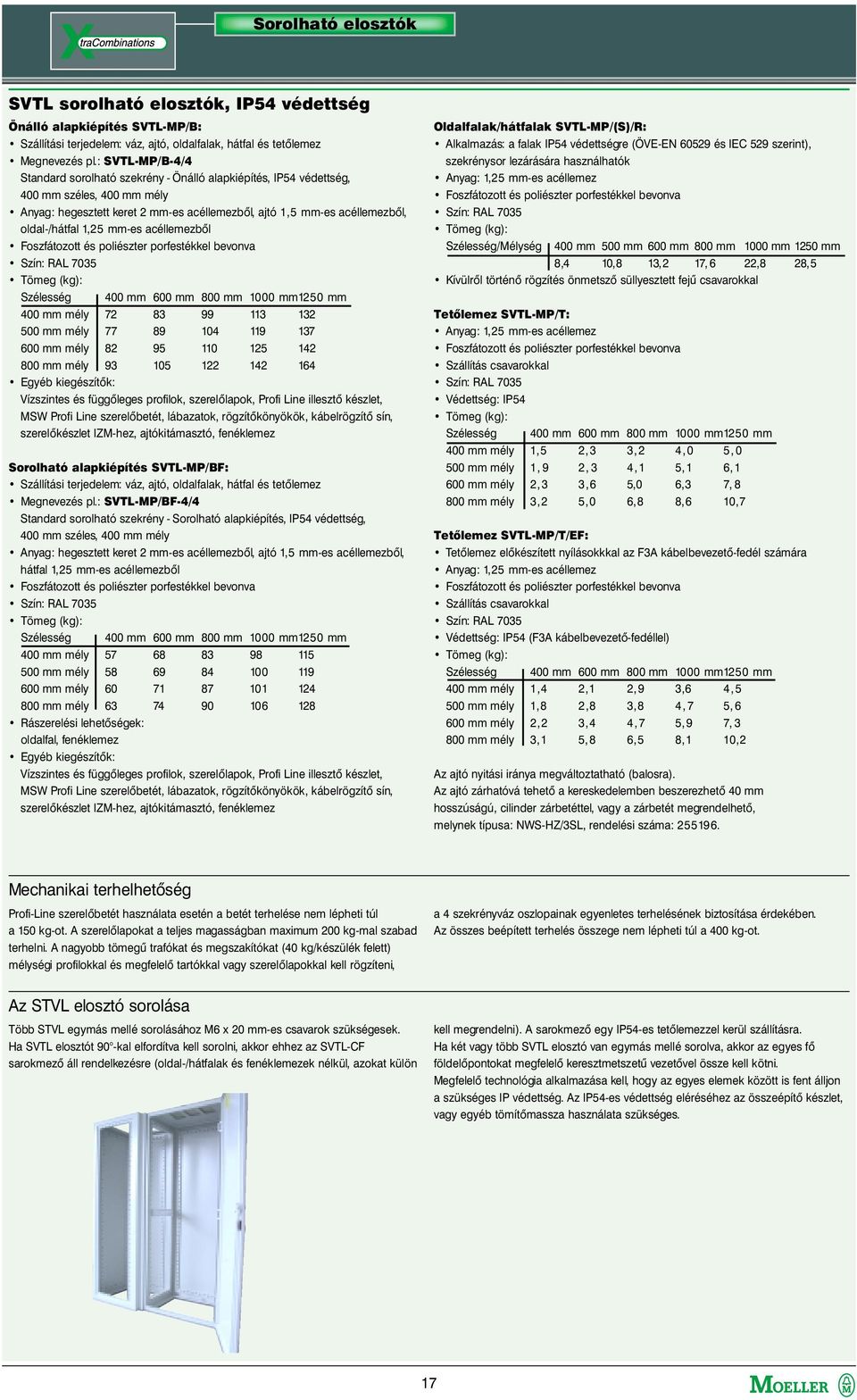

19 SVTL sorolható elosztók, IP54 védettség Önálló alapkiépítés SVTL-MP/B: Szállítási terjedelem: váz, ajtó, oldalfalak, hátfal és tetõlemez Megnevezés pl.: SVTL-MP/B-4/4 Standard sorolható szekrény - Önálló alapkiépítés, IP54 védettség, 400 mm széles, 400 mm mély Anyag: hegesztett keret 2 mm-es acéllemezbõl, ajtó 1,5 mm-es acéllemezbõl, oldal-/hátfal 1,25 mm-es acéllemezbõl Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm1250 mm 400 mm mély mm mély mm mély mm mély Egyéb kiegészítõk: Vízszintes és függõleges profilok, szerelõlapok, Profi Line illesztõ készlet, MSW Profi Line szerelõbetét, lábazatok, rögzítõkönyökök, kábelrögzítõ sín, szerelõkészlet IZM-hez, ajtókitámasztó, fenéklemez Sorolható alapkiépítés SVTL-MP/BF: Szállítási terjedelem: váz, ajtó, oldalfalak, hátfal és tetõlemez Megnevezés pl.: SVTL-MP/BF-4/4 Standard sorolható szekrény - Sorolható alapkiépítés, IP54 védettség, 400 mm széles, 400 mm mély Anyag: hegesztett keret 2 mm-es acéllemezbõl, ajtó 1,5 mm-es acéllemezbõl, hátfal 1,25 mm-es acéllemezbõl Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm1250 mm 400 mm mély mm mély mm mély mm mély Rászerelési lehetõségek: oldalfal, fenéklemez Egyéb kiegészítõk: Vízszintes és függõleges profilok, szerelõlapok, Profi Line illesztõ készlet, MSW Profi Line szerelõbetét, lábazatok, rögzítõkönyökök, kábelrögzítõ sín, szerelõkészlet IZM-hez, ajtókitámasztó, fenéklemez Oldalfalak/hátfalak SVTL-MP/(S)/R: Alkalmazás: a falak IP54 védettségre (ÖVE-EN és IEC 529 szerint), szekrénysor lezárására használhatók Anyag: 1,25 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): Szélesség/Mélység 400 mm 500 mm 600 mm 800 mm 1000 mm 1250 mm 8,4 10,8 13,2 17, 6 22,8 28,5 Kívülrõl történõ rögzítés önmetszõ süllyesztett fejû csavarokkal Tetõlemez SVTL-MP/T: Anyag: 1,25 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szállítás csavarokkal Szín: RAL 7035 Védettség: IP54 Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm1250 mm 400 mm mély 1,5 2,3 3, 2 4, 0 5, mm mély 1, 9 2, 3 4,1 5,1 6,1 600 mm mély 2, 3 3,6 5,0 6,3 7, mm mély 3,2 5,0 6,8 8,6 10,7 Tetõlemez SVTL-MP/T/EF: Tetõlemez elõkészített nyílásokkkal az F3A kábelbevezetõ-fedél számára Anyag: 1,25 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szállítás csavarokkal Szín: RAL 7035 Védettség: IP54 (F3A kábelbevezetõ-fedéllel) Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm1250 mm 400 mm mély 1,4 2,1 2,9 3,6 4,5 500 mm mély 1,8 2,8 3,8 4, 7 5, mm mély 2,2 3,4 4,7 5,9 7, mm mély 3,1 5, 8 6,5 8,1 10,2 Az ajtó nyitási iránya megváltoztatható (balosra). Az ajtó zárhatóvá tehetõ a kereskedelemben beszerezhetõ 40 mm hosszúságú, cilinder zárbetéttel, vagy a zárbetét megrendelhetõ, melynek típusa: NWS-HZ/3SL, rendelési száma: Mechanikai terhelhetõség Profi-Line szerelõbetét használata esetén a betét terhelése nem lépheti túl a 150 kg-ot. A szerelõlapokat a teljes magasságban maximum 200 kg-mal szabad terhelni. A nagyobb tömegû trafókat és megszakítókat (40 kg/készülék felett) mélységi profilokkal és megfelelõ tartókkal vagy szerelõlapokkal kell rögzíteni, Az STVL elosztó sorolása Több STVL egymás mellé sorolásához M6 x 20 mm-es csavarok szükségesek. Ha SVTL elosztót 90 -kal elfordítva kell sorolni, akkor ehhez az SVTL-CF sarokmezõ áll rendelkezésre (oldal-/hátfalak és fenéklemezek nélkül, azokat külön a 4 szekrényváz oszlopainak egyenletes terhelésének biztosítása érdekében. Az összes beépített terhelés összege nem lépheti túl a 400 kg-ot. kell megrendelni). A sarokmezõ egy IP54-es tetõlemezzel kerül szállításra. Ha két vagy több SVTL elosztó van egymás mellé sorolva, akkor az egyes fõ földelõpontokat megfelelõ keresztmetszetû vezetõvel össze kell kötni. Megfelelõ technológia alkalmazása kell, hogy az egyes elemek között is fent álljon a szükséges IP védettség. Az IP54-es védettség eléréséhez az összeépítõ készlet, vagy egyéb tömítõmassza használata szükséges. 17

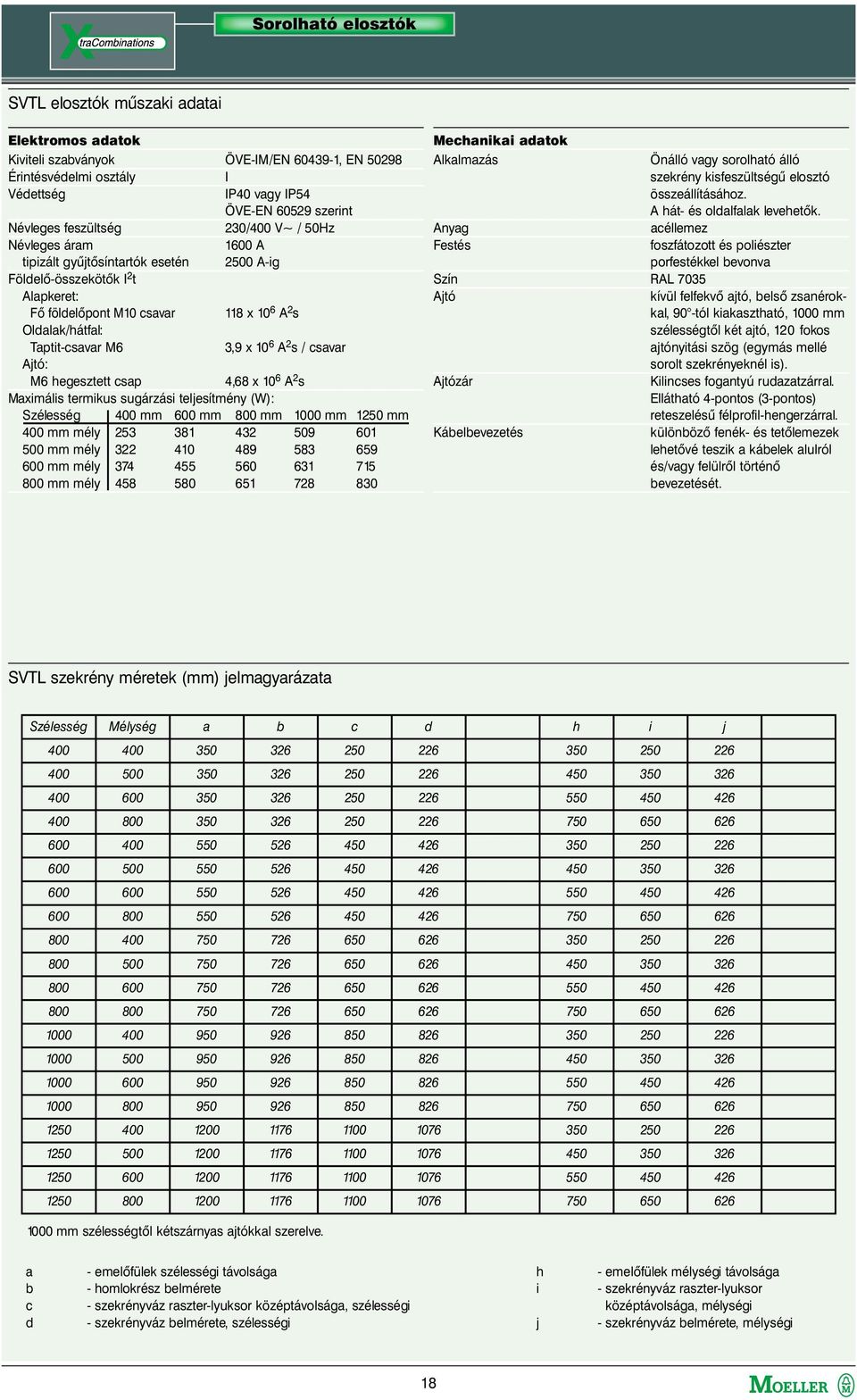

20 SVTL elosztók mûszaki adatai Elektromos adatok Kiviteli szabványok ÖVE-IM/EN , EN Érintésvédelmi osztály I Védettség IP40 vagy IP54 ÖVE-EN szerint Névleges feszültség 230/400 V~ / 50Hz Névleges áram 1600 A tipizált gyûjtõsíntartók esetén 2500 A-ig Földelõ-összekötõk I 2 t Alapkeret: Fõ földelõpont M10 csavar 118 x 10 6 A 2 s Oldalak/hátfal: Taptit-csavar M6 3,9 x 10 6 A 2 s / csavar Ajtó: M6 hegesztett csap 4,68 x 10 6 A 2 s Maximális termikus sugárzási teljesítmény (W): Szélesség 400 mm 600 mm 800 mm 1000 mm 1250 mm 400 mm mély mm mély mm mély mm mély Mechanikai adatok Alkalmazás Anyag Festés Önálló vagy sorolható álló szekrény kisfeszültségû elosztó összeállításához. A hát- és oldalfalak levehetõk. acéllemez foszfátozott és poliészter porfestékkel bevonva Szín RAL 7035 Ajtó kívül felfekvõ ajtó, belsõ zsanérokkal, 90 -tól kiakasztható, 1000 mm szélességtõl két ajtó, 120fokos ajtónyitási szög (egymás mellé sorolt szekrényeknél is). Ajtózár Kilincses fogantyú rudazatzárral. Ellátható 4-pontos (3-pontos) reteszelésû félprofil-hengerzárral. Kábelbevezetés különbözõ fenék- és tetõlemezek lehetõvé teszik a kábelek alulról és/vagy felülrõl történõ bevezetését. SVTL szekrény méretek (mm) jelmagyarázata Szélesség Mélység a b c d h i j mm szélességtõl kétszárnyas ajtókkal szerelve. a b c d - emelõfülek szélességi távolsága - homlokrész belmérete - szekrényváz raszter-lyuksor középtávolsága, szélességi - szekrényváz belmérete, szélességi h i j - emelõfülek mélységi távolsága - szekrényváz raszter-lyuksor középtávolsága, mélységi - szekrényváz belmérete, mélységi 18

21 SVTL szekrény méretek (mm) 19

22 Sorolható elosztók SVTL - szerelvények Lábazatlemezek SVTL-SO100, SVTL-SO175 Anyag: 2 mm-es acéllemez Foszfátozott és poliészter porfestékkel bevonva Szín: RAL 7035 Tömeg (kg): 100 mm magas lábazatnál Szélesség/mélység 400 mm 500 mm 600 mm 800 mm 1000 mm 1250 mm 2 db SVTL-SO100/S 5,4 6,2 7,4 9,6 1 db SVTL-SO100/F 2,2 3,4 4,6 5,8 7, mm magas lábazatnál Szélesség/mélység 400 mm 500 mm 600 mm 800 mm 1000 mm 1250 mm 2 db SVTL-SO175/S 7,4 8, 2 9,4 11,6 1 db SVTL-SO175/F 3,2 4,4 5,6 6,8 8,2 Rögzítés: csavarokkal Szerelõlapok SVTL-IC Alkalmazás: különbözõ elemek felszereléséhez Anyag: 2 mm-es horganyzott acéllemez Rögzítés: SVTL-IC1850: egy pár SVTL-BRA rögzítõkönyökkel fent és lent, valamint egy pár SVTL-BRA/M rögzítõkönyökkel középen kell rögzíteni. SVTL-IC250/H: Egy pár STVL-BRA/IC250 rögzítõkönyökkel. Ez a lap elõre elkészített furatokkal van ellátva, melyek pontosan illeszkednek az SASY40 és SASY60 (max. 3 pólusú) gyûjtõsín-szerelõrendszerhez. Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm 1250 mm SVTL-IC18508,5 13,7 18,9 24,1 30,6 SVTL-IC500 2,25 3, 75 5, 12 8,5 10,6 SVTL-IC400 1,8 3,0 4, 1 6,8 SVTL-IC300 1,4 2, 3 3,2 4,1 5,3 SVTL-IC250/H 1, 2 1,9 2,7 3,5 4,5 SVTL-IC200 1,0 1,6 2,2 2, 9 3,8 SVTL-IC100 0,6 1,0 1, 3 1, 7 Vízszintes profilok SVTL-HP Alkalmazás: mélységben és szélességben becsavarozható profilok, a különféle elemek beépítéséhez. Fõleg a SVTL-VP függõleges profillal együtt használják. Anyag: 2 mm-es horganyzott acéllemez Rögzítés: csavarokkal, a csavarok mellékelve vannak. Hosszak: 400, 500, 600, 800 mm Függõleges profilok SVTL-VP Alkalmazás: függõlegesen különbözõ magasságokban becsavarozható profilok, a különféle elemek (pl. szerelõlapok) beépítéséhez. Fõleg a SVTL-HP vízszintes profillal együtt használják. Anyag: 2,5 mm-es horganyzott acéllemez Rögzítés: csavarokkal, a csavarok mellékelve vannak. Hosszak: 1850, 975, 475 mm Fenéklemezek SVTL-BP Alkalmazás: az SVTL sorolható szekrény alsó lezárásához és/vagy kábelbevezetõk elhelyezéséhez. Anyag: 1,5 mm-es acéllemez, szivacs. Szín: RAL 7035 Rögzítés: csavarokkal, a csavarok mellékelve vannak. Tömeg (kg): Szélesség 400 mm 600 mm 800 mm 1000 mm 1250 mm 75 mély, SVTL-BP75 0,3 0,5 0,7 0,9 1,2 150 mély, SVTL-BP150 0,6 0, 9 1, 3 1, 7 2, mély, SVTL-BP/SL 0,4 0,7 0,9 1,2 1, mély, SVTL-BP/JL 0,4 0,7 0,9 1, 2 1,6 Alkalmazási példák Kábelrögzítõ sínek SVTL-AR Alkalmazás: kábelek húzásmentesítéséhez és biztos rögzítéséhez. Anyag: rögzítõsín horganyzott acélból. Rögzítés: az alapkeretre csavarozható. 20

23 Kábelbevezetõ-fedelek IP54 védettségre F3A Alkalmazás: mûanyag kábelbevezetõ-fedél magas fokú védettséget igénylõ környezethez. Méretek: 330 x 200 mm F3A-0 Vakfedél F3A-4 4xM16, 6xM25, 8xM32 F3A-8 2xM16, 8xM25, 4xM32, 1xM50 F3A-12 2xM16, 12xM20, 2xM40, 2xM50 F3A-34 24xM16, 13xM20 F3A-KTD 2 kábelbevez. max. 70 mm kábelhez F3A-D Átszúrható habgumi bevezetõ, 40 db mm kábelhez, 4 db mm kábelhez, 2 db mm kábelhez Profi Line - illesztõ-készlet SVTL-PLA Alkalmazás: 45 mm-es sorolható készülékekbeépítése a Profi-Line illesztõ-készlet alkalmazása esetén. Anyag: acéllemez Foszfátozott és poliészter porfestékbevonat Szín: RAL 7035 Rögzítés: az elõzõleg beszerelt SVTL-PLA-ba befordítható és becsavarozható a Profi Line betét. Ajtóra szerelés esetén a mélyebb SVTL-PLA150 illesztõ-készletet kell használni. A 4-es és 5-ös szélességû elosztóknál középsõ rögzítõre (MWM) is szükség van. Kapcsolásirajz-tartó, A4 Alkalmazás: kapcsolási tervek és hasonló dokumentációk kapcsolószekrényben történõ tárolására. Méret: DIN A4-es formátumhoz Anyag: PVC Rögzítés: felragasztható M10-es lapos alátét M10-es, hatlapú anya Csavar méret d1 d2 s M10 10,5 mm 21 mm 2 mm Csavar méret m e s M10 8 mm 18,9 mm 17 mm M10-es hatlapfejû csavar Csavar méret M10x90 M10x100 M10x160 M10x220 M10x280 M10x340 M10x400 e 18,9 mm 18,9 mm 18,9 mm 18,9 mm 18,9 mm 18,9 mm 18,9 mm s 17 mm 17 mm 17 mm 17 mm 17 mm 17 mm 17 mm k 6,4 mm 6,4 mm 6,4 mm 6,4 mm 6,4 mm 6,4 mm 6,4 mm L 90 mm 100 mm 160 mm 220 mm 280 mm 340 mm 400 mm 21

24 Síntartó SASY Zárlati áram szilárdság diagram SV I p : [ka] SV a b c d Cu 15x10 Cu 15x5 Cu 12x10 Cu 12x5 a: gyûjtõsíntartó távolság [mm] I p : rövidzárási csúcsáram [ka] SV30001 a: [mm] SV30001 I pk : [ka] a b c Cu 30x10 Cu 20x10 Cu 20x5 a: gyûjtõsíntartó távolság [mm] I pk : névleges csúcs lökõáram-állóság [ka] SV30501 a: [mm] SV

25 Síntartó oldalelemek és rögzítõ-tömbök MPSB MPSB1 Síntartó oldalelem MPSB6 Síntartó blokk 6 mm-es sínhez MPSB2 Síntartó oldalelem MPSB8 Síntartó blokk 8 mm-es sínhez MPSB120Síntartó oldalelem MPSB10Síntartó blokk 10mm-es sínhez Mechanikus és elektromos tulajdonságok A - Síntartó blokk-párok száma B - Gyûjtõsín vastagsága C - Csavar hosszúsága L - Külsõ (szélességi) helyszükséglet F - Furatközép (szélességi) távolsága H - Magasság M - Modulelem szélessége MPSB1 ábra A B (mm) C (mm) L (mm) F (mm) H (mm) M (mm) 1a 1 pár a 1 pár a 1 pár b 1 pár b 1 pár b 1 pár pár pár pár pár pár pár pár pár pár pár pár pár pár pár pár Üzemi feszültség: 1000V Üzemi hõmérséklet: -40 o +130 o C Tûzállósági osztály: UL94-VO 23

26 Néhány lehetséges megvalósulást mutatunk be az alábbi ábrákon 1/a ábra Zárlati áram-szilárdság diagram 160mm sínközép távolság 3 fázisú, 2x80x10 mm gyûjtõsín a Cu 2x80x10 1/b ábra 2 ábra a: gyûjtõsíntartó távolság [mm] I p : rövidzárási csúcsáram [ka] 3 ábra 4 ábra 5 ábra 6 ábra Támasztó szigetelõk MDB Mechanikus és elektromos tulajdonságok MDB Típus F H (mm) D1 (mm) D2 (mm) S (mm) Névleges Szín feszültség MDB30/P M V piros MDB34/P M V piros MDB35/P M10 35, V piros MDB50/P M V piros MDB65/P M10 63, V piros MDB75/P M V piros MDB750/P M V piros Üzemi hõmérséklet: -40 o +130 o C Tûzállósági osztály: UL94-VO 24

27 Megjegyzések és példák a sorolható elosztókhoz E fejezetrésszel olyan kiegészítéseket szeretnénk adni partnereinknek, melyek az eredeti, német nyelvû katalógusban nem szerepelnek. Több éves tapasztalatunk alapján, megpróbáljuk a katalógus áttanulmányozása után még fennmaradó kérdésekre megadni a választ. 1. Felhasználási terület Ezen önálló és sorolható elosztóinkat ipari és installációs felhasználásra ajánljuk, maximum 1600A névleges áramerõsségig. Az 1600A névleges áramerõsség feletti felhasználásnál figyelembe kell venni, hogy nem rendelkeznek tipizált síntartókkal ill. gyûjtõsínekkel. Tipizált gyûjtõsín-tartók alkalmazása esetén az elosztók 2500A-ig használhatók. Mind az IP40-es, mind az IP54-es védettségû szekrények beltéri használatra javasoltak. Kültéri alkalmazása nem javasolt. Az elosztók szerelése leggyakrabban teli szerelõlappal történik. A rendszer azonban lehetõvé teszi rész-szerelõlapok és vízszintes profilok alkalmazását is (igény szerint különbözõ méretekben), ill. Profi Line illesztõ-készlet segítségével Profi Line (maszkos rendszer) elemek használatát (tartósínek, elõlapok, stb.) és az elõbb említett szerelési módok kombinációját is. 2. Moduláris felépítés A gyártás során nagy elõnyt jelent a szekrénybelsõk moduláris felépítése. A szerelõ cégnek elegendõ kis számú alkatrészt raktáron tartania a különbözõ szekrénybelsõk kialakításához. A szerelést a szekrényen kívül lehet végezni, majd a kész szekrénybelsõt behelyezni, vagy Profi Line esetén bebillenteni a szekrénybe (amit idõközben meg lehet rendelni) és rögzíteni. A különbözõ védettségû szekrényekhez ugyanaz a szekrénybelsõ szükséges. 3. Kiválasztás A kiválasztás kiinduló alapja az, hogy a rendelkezésünkre álló terv vagy anyagkiírás alapján megállapítsa a készülékek helyszükségletét (figyelembe véve a szükséges tartalékhelyeket is). A szekrény kiválasztásánál elsõként tisztázni kell, hogy önálló, vagy sorolható (több mezõs) kivitelt akar használni. Ezután az IP-védettség szerinti (IP40, vagy IP54) kiválasztás szükséges. Célszerû a már meglévõ nézeti tervek alapján kiválasztani a katalógusban található konkrét típusokat. A beépítési igényeket figyelembe véve a 2. és a 4. oldalon lévõ elosztók közül válassza ki a megfelelõ szélességû és mélységû szekrény vázát. Sorolható elosztók esetén ne felejtse el a megfelelõ oldalfalak kiválasztását! Amennyiben szükséges, a 6. oldalon megtalálhatók a 100 mm és a 175mm magas lábazatok. Teli SVTL-IC1850 jelû (1850 mm magas) szerelõlap választásánál a belsõ furatok a közvetlen felrögzítésre szolgálnak a szekrény hátuljába. A szerelõlap-készletet ( SET ) választásánál a külsõ furatokat kell használnia és a felerõsítõ könyökök alkalmazásával lehetõvé válik a mélységében több pozícióban történõ elhelyezés. Amennyiben a teli szerelõlap (SVTL-IC1850 ) nem megfelelõen lett elõkészítve a rá helyezendõ készülékek számára, lehetõség van a teli szerelõlap újbóli megrendelésére (tartozékok nélkül). A szerelõlapok használata nagymértékben megnöveli az alkalmazási területet. Ezekre különféle készülékek, tartósínek, nagyáramú sorozatkapcsok, stb. szerelhetõk. A rész-szerelõlapokat a különbözõ magasságú függõleges profil-párokra rögzítheti. Amennyiben az elosztót alsó kábel-bevezetésû, ill. kábelelvezetésû kivitelben szeretné kialakítani, a 8. oldalon található fenéklemezek közül lehet választani. Az szekrény alsó nyílásának teljes befedésére az SVTL- T jelû tetõlemez is alkalmas (alulról történõ szereléssel). Az elosztóhelység gazdaságos kihasználása érdekében, lehetõség van különbözõ méretû sarokmezõ kiválasztására is a 9. oldalon. A sarokmezõ olyan kialakítású, hogy nem akadályozza az ajtó nyílását. Itt hívjuk fel a figyelmet, hogy a szekrényeket egymásnak háttal is összecsavarozhatja. Egyedi igény esetén, lehetõség van a szekrényen belüli, plombálható rész kialakítására is. Amennyiben csak sorolható készülékei vannak, akkor a helyszükségletet (elõzetes számítások alapján) TE egységekben (1TE=17,5 mm) kapja meg. Sorolható, 45 mm-es maszkhoz alkalmazható készülékek, ill. a Profi Line elemek nagy választéka a Felten, magyar nyelvû katalógusaiban találhatók meg. Az alábbi táblázatban foglaltuk össze, hogy az adott szélességû szekrényekhez a Profi Line illesztõ-készlet segítségével milyen névleges szélességû Profi Line elemek (tartósínek, elõlapok, stb.) tud használni. Az illesztõ-készlet kiválasztásánál figyeljen arra, hogy vannak-e készülékek az ajtóra szerelve! Ha igen, akkor célszerû a mélyebben elhelyezett SVTL-PLA típusokból választania. (Így az ajtó és a felszerelt elõlapok közötti távolság: 150mm. Normál esetben ez a távolság: 90mm.) SVTL szekrény szélessége Profi Line névleges szélessége Profi Line illesztõ-készlet 400 mm mm 2 SVTL-PLA mm 3 SVTL-PLA mm 4 SVTL-PLA mm 5 SVTL-PLA -12 A következõ pontban az egyedi szekrénybelsõk kialakításához szükséges legfontosabb tartozékokat ismertetjük. 25

28 4. Tartozékok egyedi szekrénybelsõk kialakításához SVTL- T/EF típusú tetõlemezek (3., 5. oldal) - felsõ kábel-bevezetés és elvezetés kialakítása - habgumi-tömítésû (IP40), kábelbevezetõ fedél (IP54) SVTL-IC... típusú szerelõlapok (6., 7. oldal) - különféle készülékek rögzítéséhez - kiválasztás a szükséges magasság szerint SVTL-HP... típusú vízszintes profilok (7. oldal) - elsõsorban IZM beépítõ-készlet rögzítéséhez (akár több egymás fölötti készüléknél) - kiválasztás a szükséges mélység szerint SVTL-IZM... típusú beépítõ-készlet (9. oldal) - fix, vagy kocsizható IZM. készülékek rögzítéséhez - kiválasztás a szükséges szélesség szerint - használható más nagyobb méretû készülékek vízszintes elhelyezéséhez is SVTL-VP... típusú függõleges profilok (8. oldal) - a szerelõlapok rögzítéséhez - kiválasztás a szükséges magasság szerint SVTL-BP típusú fenéklemezek (8. oldal) - alsó kábel-bevezetés és elvezetés kialakítása - sokoldalú kialakítási lehetõség a kábelek elhelyezése és mérete tekintetében - habgumi-tömítésû (IP40) SVTL-A típusú kábelrögzítõ (8. oldal) - kábel-bevezetés és elvezetés rögzítése - C-profil SVTL-PLA... típusú Profi Line illesztõ-készlet (10. oldal) - Profi Line elemek (tartósínek, elõlapok, stb.) használatára - kiválasztás a szükséges szélesség és mélység szerint TF/... típusú tartalék csavarok (10. oldal) - TF (Thread Forming) jelû csavarok önmetszõ kialakításúak. - CS (Countersunk head Screws) jelû csavarok süllyesztett fejûek és peremes kialakításuk miatt, a festéket felsértve biztosítják az adott rész földelését. - RS (Rounded head Screws) jelû csavarok lekerekített (lencse-) fejûek. 5. Alkalmazási példák Vékony és vastag kábelek bevezetése az elosztószekrénybe A fenéklemezek alkalmasak a vékony és vastag kábelek átvezetéséhez. A különbözõ kábel- vagy vezeték-átmérõkhöz az alábbi kialakításokat javasoljuk: - 2 darab SVTL-BP/SL esetén, a kábel vagy vezeték átmérõje 1-40 mm lehet - SVTL-BP/SL + SVTL-BP/JL esetén, a kábel vagy vezeték átmérõje mm lehet - 2 darab SVTL-BP/JL esetén, a kábel vagy vezeték átmérõje mm lehet Egy javasolt kiépítési példa 600 mm mély és 600 mm széles szekrénynél: Ezen kialakításhoz az alábbi fenéklemezekre van szükség: SVTL-BP/SL-6 SVTL-BP/75-6 SVTL-BP/ db 1 db 1 db 26

29 Rész-szerelõlapok felszerelése A mm magas szerelõlapok felszerelését a függõleges SVTL-VP jelû profil alkalmazásával javasoljuk. A képen egy speciális eset, az SVTL-IC250/H-6 típusú szerelõlap látható (függõleges profil nélkül), amely a SASY60-as sín-rendszerhez (max. 3 pólus) illeszkedõ furatokkal van ellátva. Jelen példában egy SV30501, PE/N síntartót mutatunk be, amely a megfelelõ kiemeléssel (az SVTL-BRA/IC250 segítségével) a szomszédos mezõkbe is tovább bõvíthetõ úgy, hogy a rézsín nem ütközik fel a szekrény vázába. Elosztók sorolása A szekrények egymás mellé történõ sorolását az összeépítõ készlet segítségével tudja elvégezni. A képen látható összeállítás az alábbi típusokat tartalmazza: SVTL-BF-8/6 SVTL-S/R-6 SVTL-SO100/S-6 SVTL-SO100/F-8 Összeépítõ készlet 3 db 2 db 3 pár 6 db (3 elõl, 3 hátul) 2 cs. A fenti kialakítású 3 mezõs elosztó 2400 mm széles, 2125 mm magas, 600 mm mély. Profi Line (maszkos-rendszer) beépítése Elsõként a szekrényhez a megfelelõ illesztõ-készletet (SVTL-PLA ) kell kiválasztani. Ügyeljen arra, hogy a megfelelõ mélységû illesztõ-készletet válassza. Ezután célszerû a már megszerelt (kalapsínekkel és készülékekkel szerelt) szerelõbetétet felrögzítenie. Elõször alulra kell beemelnie a szerelõoldalfalakat, a baloldali képen látható módon, majd be kell billentenie a szerelõbetét a helyére (függõleges helyzetbe). Ezután felül is rögzítenie kell a szerelõbetétet. Utána célszerû a kivágott és teli elõlapok felrögzítenie az elõre eltervezett kialakításban. Így tetszõleges maszkolású elosztó készíthetõ. Az szerelõbetéthez szükséges részletes tudnivalókat az Elosztók és tartozékaik címû katalógusban találja meg. IZM készülék beépítése Lehetõség van IZM típusú készülékek beépítésére is. Elõször ki kell választani, hogy fix vagy kocsizható beépítésû IZM készüléket akar-e használni. Ennek függvényében kell az SVTL-IZM típusú beépítõ-tálcát kiválasztania. Alaphelyzetben, a szekrényben található egy vízszintes (mélységi) profil, amelyre a tálcát fel tudja rögzíteni. Ha viszont más szerelési magasságra van szükség, akkor szükség van még 2 darab SVTL-HP típusú vízszintes profilra. A tálcát a megfelelõ mélységbe kell rögzíteni a vízszintes profilokhoz (min. 4 db csavarral). Az IZM típusú készülék felhelyezésénél különbözõ szélességi pozíciókat választhat. Minden esetben ügyeljen arra, hogy csak a megfelelõ tömegû berendezést használja, kellõ körültekintéssel rögzítse a profilokat és a készüléket. Ezen típusú szerelt szekrényeket az elõírásoknak megfelelõen kell szállítani. 27
