A Föld belső szerkezete

Átírás

1 A Föld belső szerkezete

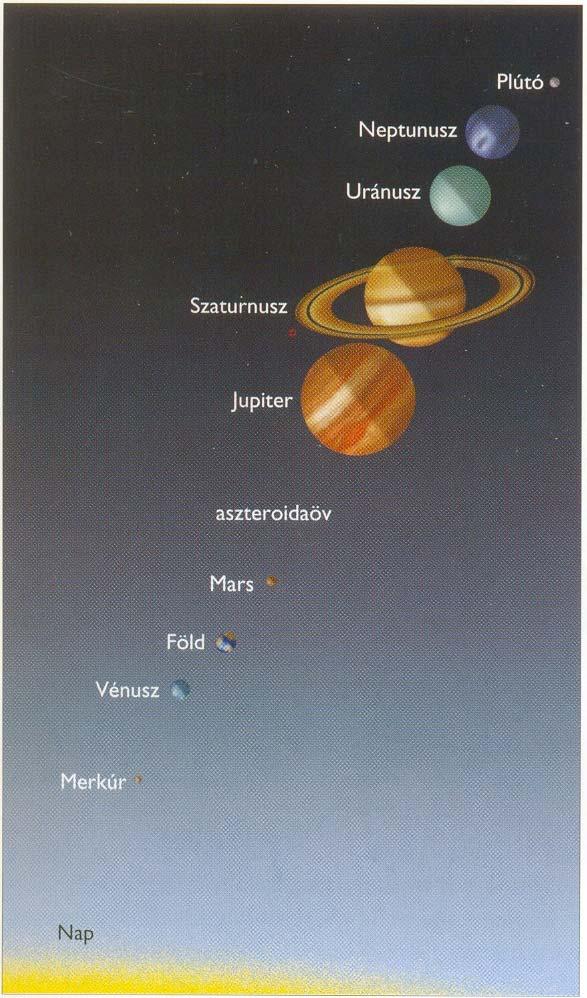

2 A Naprendszer A Naprendszer felépítése. A fizikai paraméterek különbsége jelzi a bolygók méreteinek eltérését.

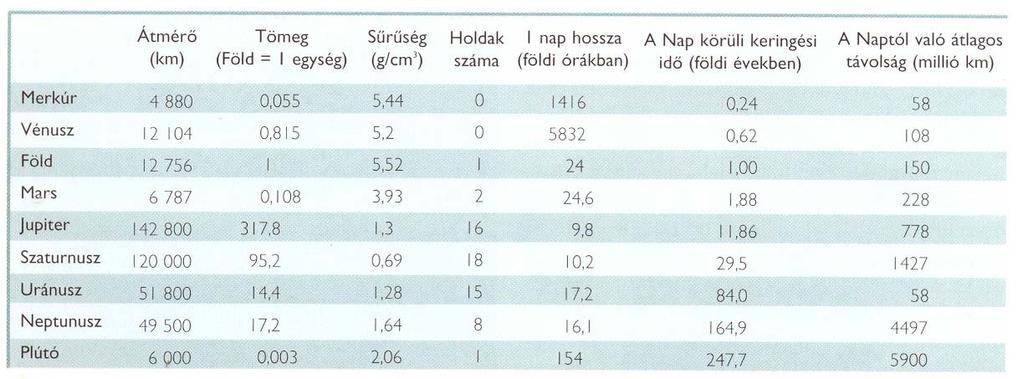

3 A Naprendszer bólygóinak adatai 2877

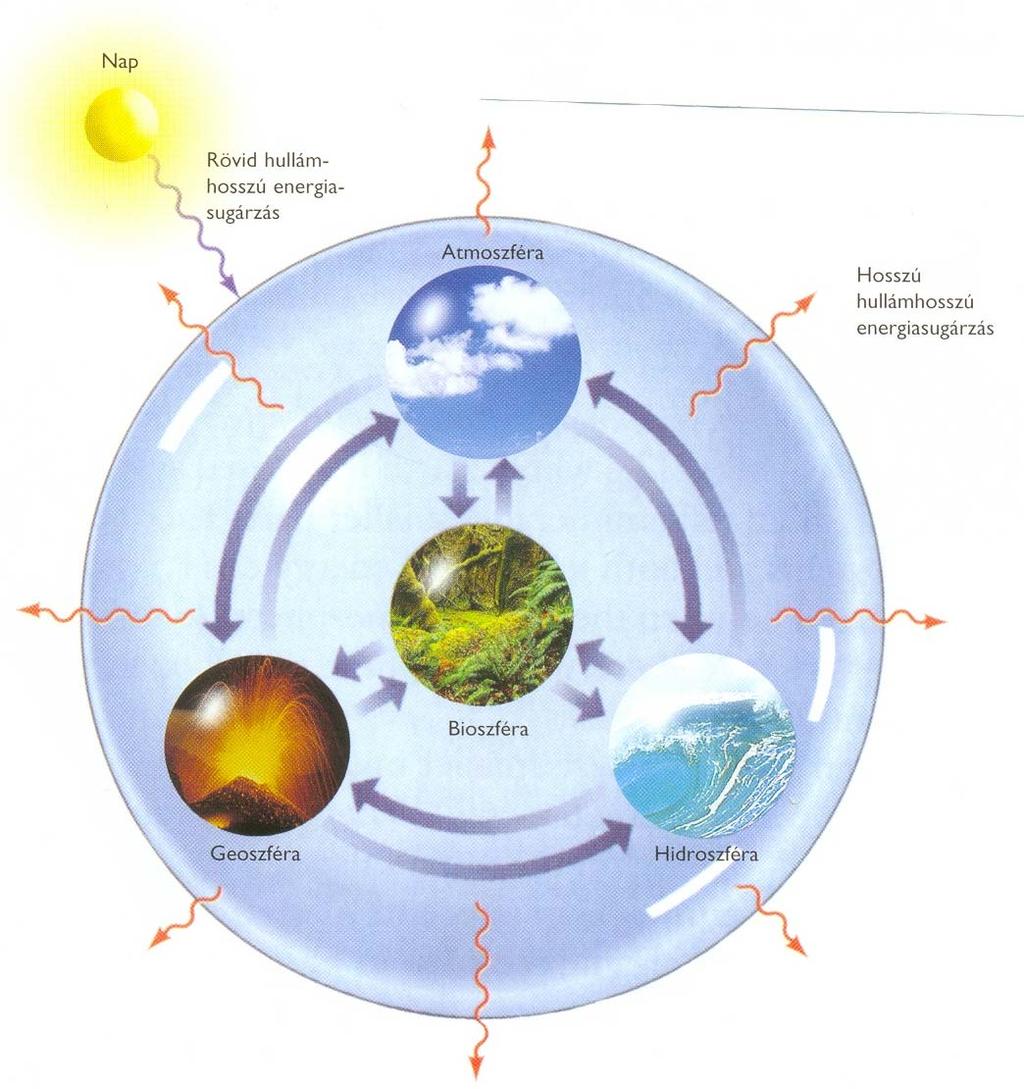

4 A Föld mint zárt rendszer Anyagáramlás - eltekintve az elhanyagolható meteoritoktól illetve az eltávozó H-től - jelentéktelen. A Föld négy fő alrendszere között jelentős anyag-, energia- és információkicserélődés lehetséges.

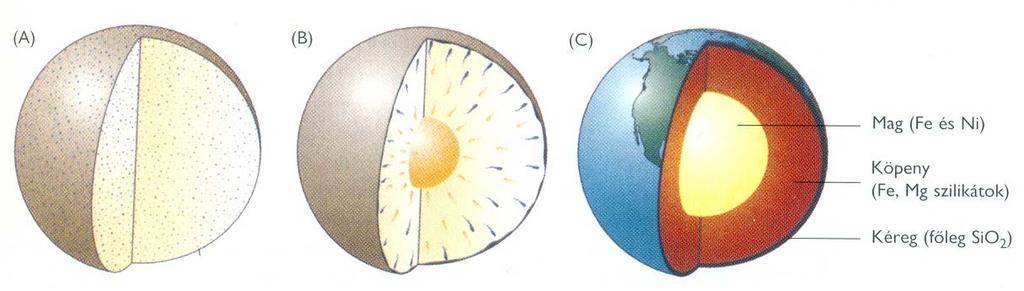

5 A Föld anyagi eloszlása A) A kezdetben szilárd halmazállapotú Föld anyagi eloszlása homogén volt. B) Az elkülönési folyamatok a földtömeg megolvadása révén váltak lehetővé. C) Az elkülönülés során a nehéz elemek a magban, a könnyebbek a külső övben koncentrálódtak.

6 Geofizikai felosztás: A Földi szférák Geokémiai felosztás: Kéreg Köpeny Mag Hidroszféra Litoszféra A Föld belső övei. A külső merev litoszférát a szilárd, de képlékeny ( gyenge ) asztenoszféra követi, majd a mezoszféra ismét ridegebb. Az alatta lévő külső mag folyékony, majd a belső mag bár kémiai összetétele hasonló a külső magéhoz - az óriási nyomás miatt szilárd. A litoszférán belüli kéreg kontinentális és óceáni kéregre tagolható.

7 Földrengéshullámok (fizikai állapot) Meteoritok (kémiai összetétel) Primer hullámok: longitudinális, nyomáshullámok, szilárd anyagban és folyékonyban Szekunder hullámok: transzverzális, nyíráshullámok, szilárd anyagban Felületi hullámok: pusztító Terjedési sebesség sűrűségtől függ (sűrűség, T) Diszkontinuitási felületek Szeimológia szeizmika

8 A földrengéshullámok - P hullám kb. 1.7x gyorsabban terjed - S hullám folyadékon nem halad át

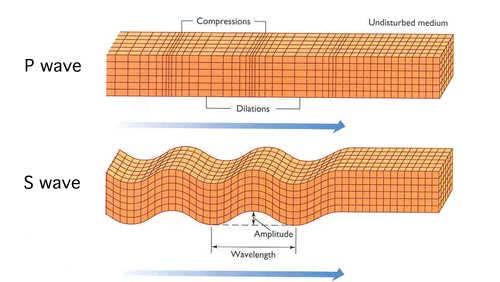

9 A földrengéshullámok Longitudinális Hullámhossz Transzverzális

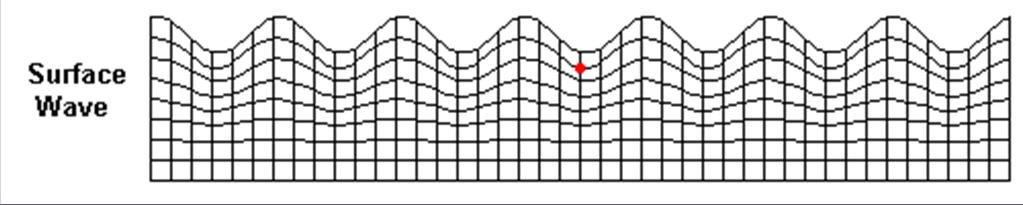

10 A földrengéshullámok

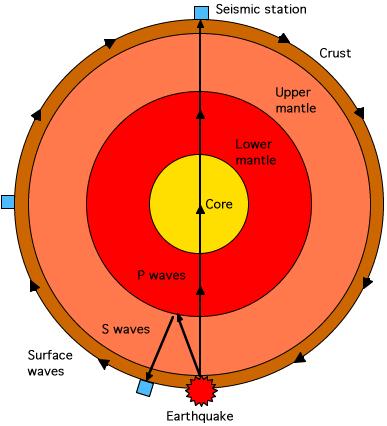

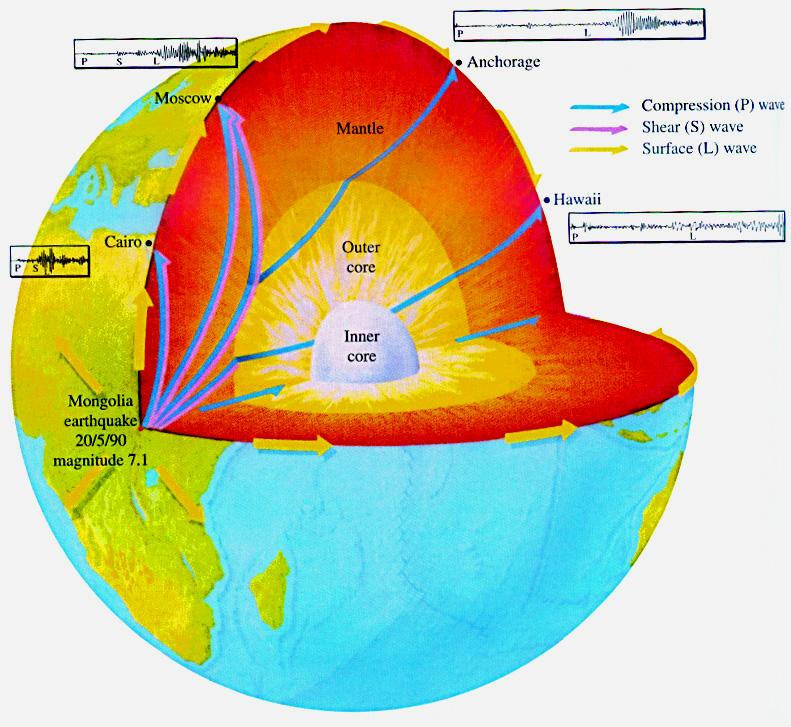

11 A földrengéshullámok The types of seismic waves travelling around the Earth and through the Earth. The speeds of the waves range from 3 to 15 km/s. Two of the waves travel around the surface of the Earth in rolling swells. The other two, Primary (P) or compression waves and Secondary (S) or shear waves, penetrate the interior of the Earth. Pwavescompress and dilate the matter they travel through (either rock or liquid) similar to sound waves. They can move twice as fast as S waves. S waves propagate through rock but are not able to travel through liquid. Both P and S waves refract or reflect at points where layers of differing physical properties meet. Theyalsoreduce speed when moving through hotter material. These changes in direction and velocity are the means of locating discontinuities.

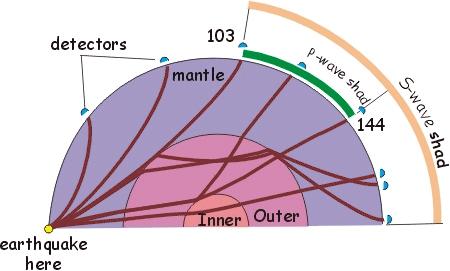

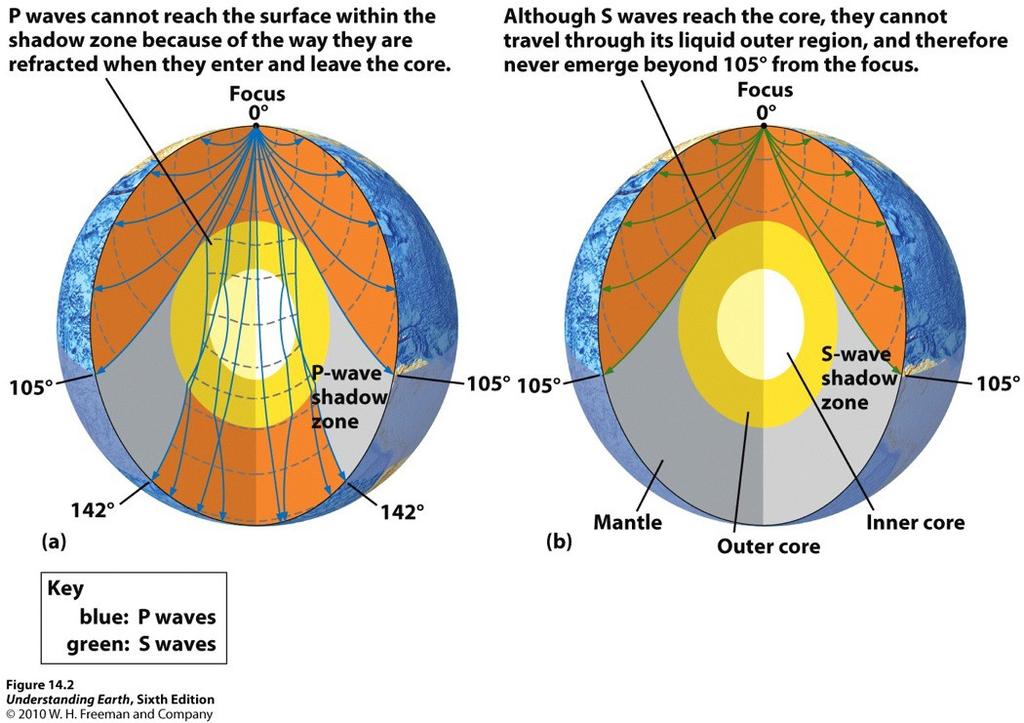

12 A földrengéshullámok P and S waves S-hullám árnyék P-hullám

13 W. H. Freeman and Company. All rights reserved. This content is excluded from our Creative Commons license. For more information, see 12

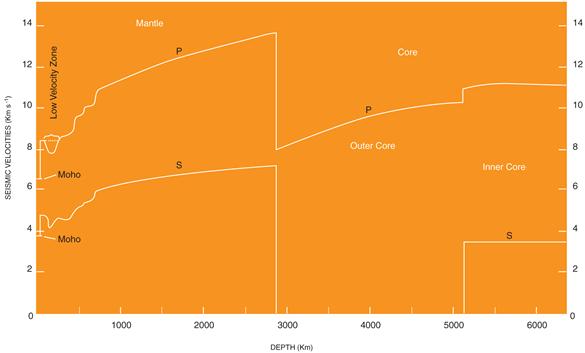

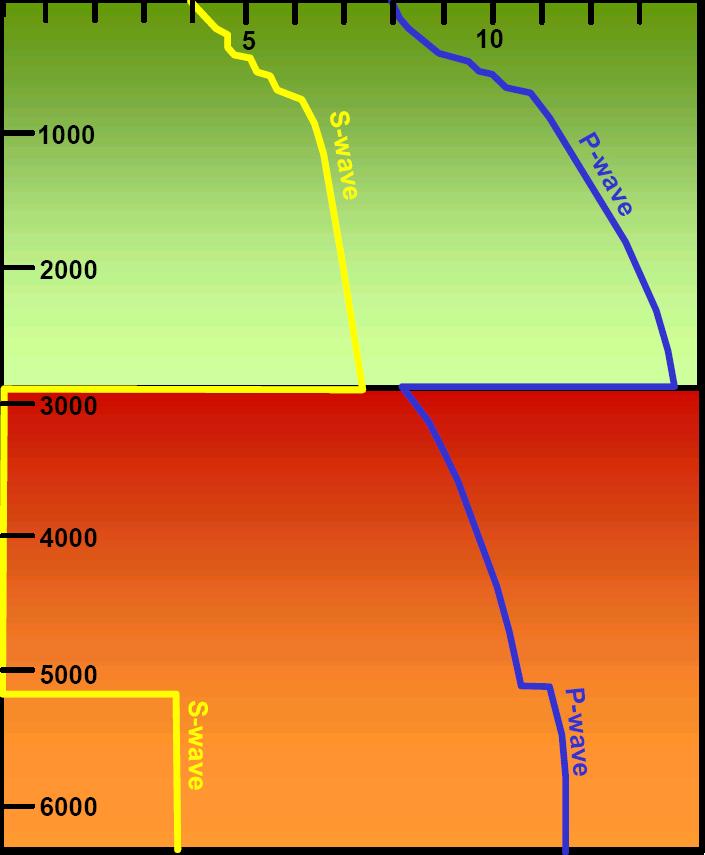

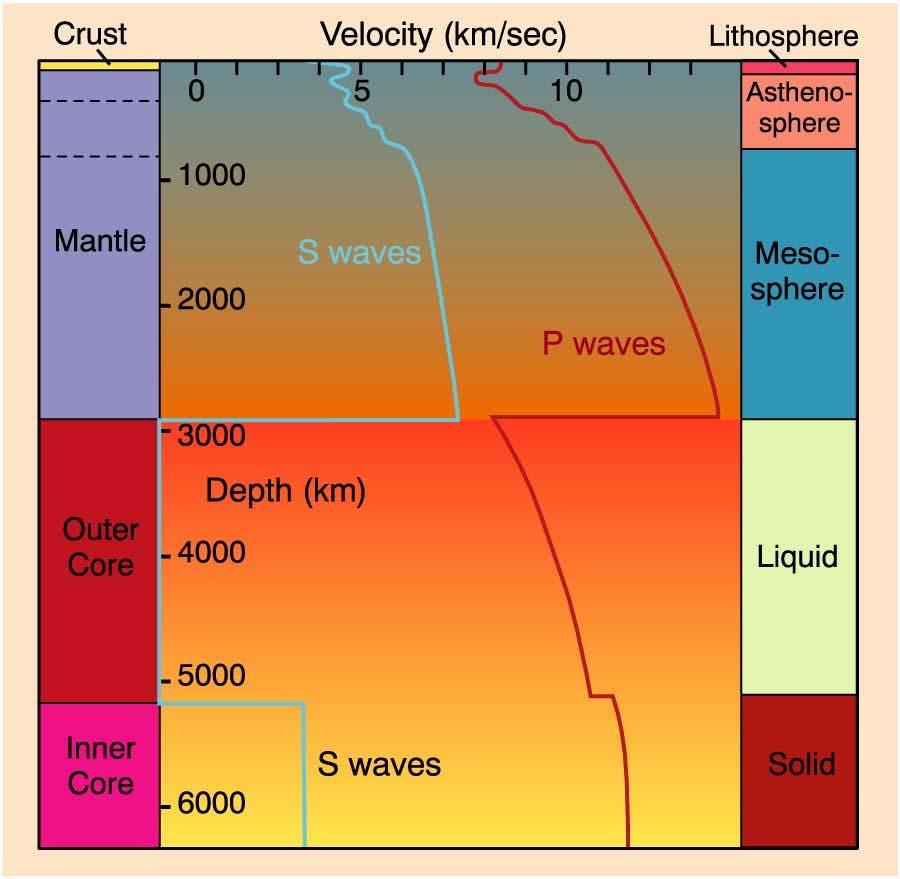

14 A Föld belső szerkezete Kémiai Mechanikai Variation in P and S wave velocities with depth. Compositional subdivisions of the Earth are on the left, rheological subdivisions on the right. After Kearey and Vine (1990), Global Tectonics. Blackwell Scientific. Oxford.

15 W. H. Freeman and Company. All rights reserved. This content is excluded from our Creative Commons license. For more information, see

16 A Föld belső szerkezete Köpeny Mag Szeizmikus segesség (km/s) Moho Moho Moho Kis sebességű öv (LVL) Moho Külső mag Belső mag Kéreg Mélység (km)

17 A Föld belső szerkezete

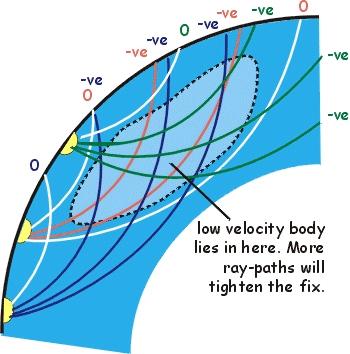

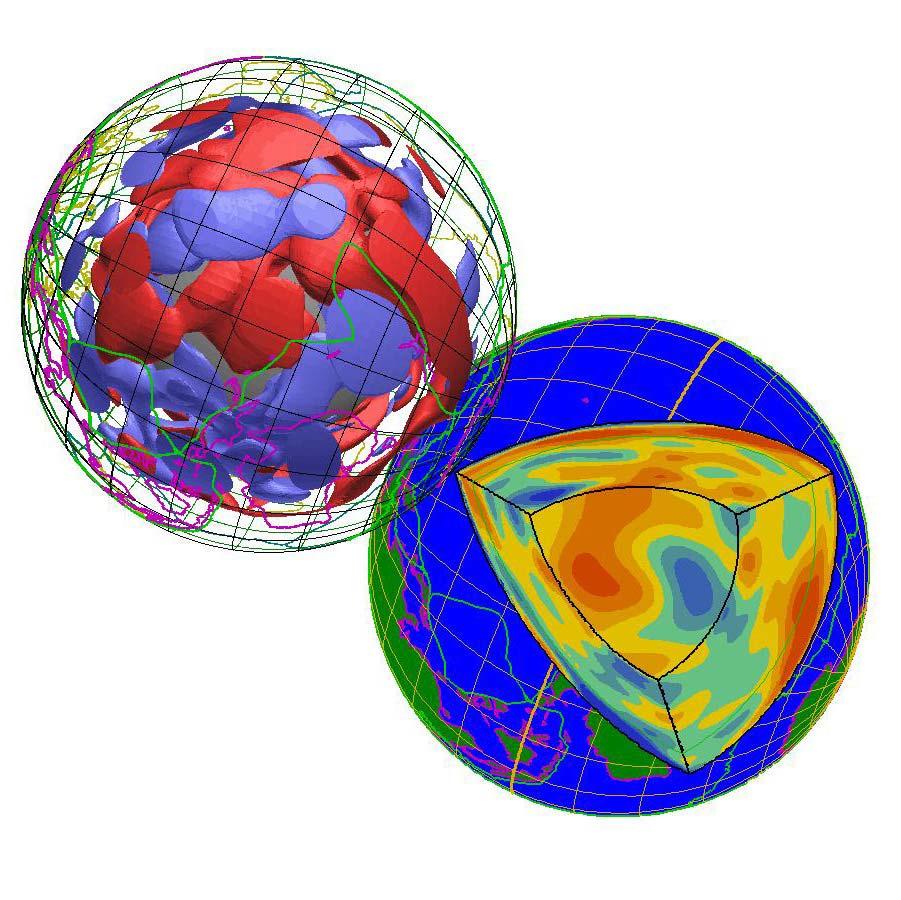

18 A Föld belső szerkezete Szeizmikus tomográfia Nagy sűrűségű (hideg) és kis sűrűségű (meleg) testek a Csendes-óceán alatt Felső köpeny Alsó köpeny

19 Csendes-óceán

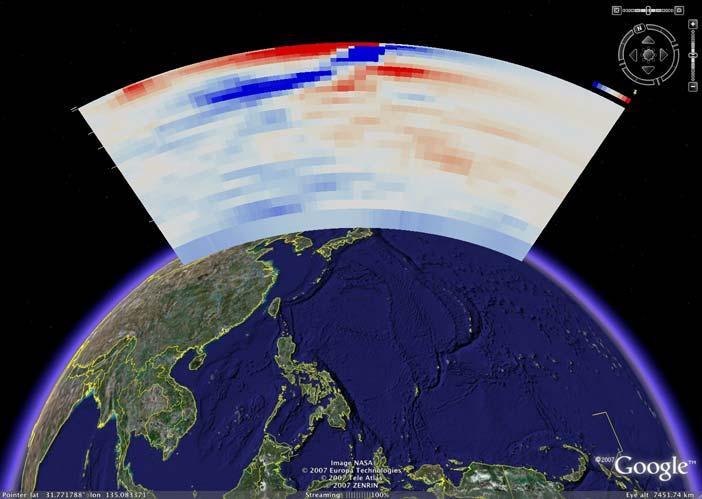

20 Pacifikus lemez szubdukciója

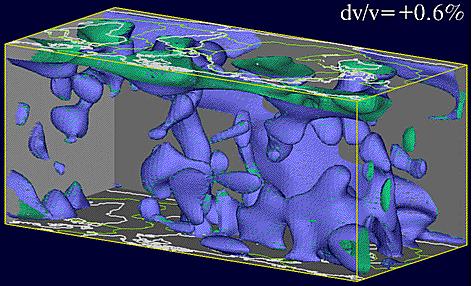

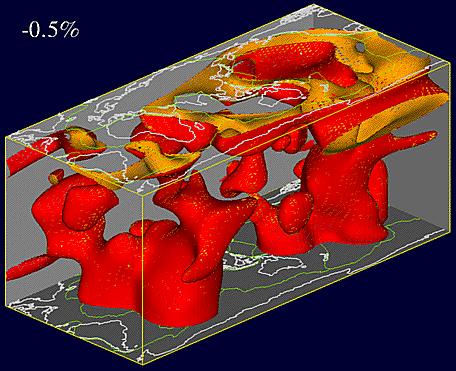

21 A 3 d view of a mercator projection of the mantle, with blue surfaces surrounding cold blobs of mantle, which should be sinking slabs (Harvard University). A 3 d view of a mercator projection of the mantle, with orange surfaces surrounding warm blobs of mantle, which should be rising plumes (Harvard University).

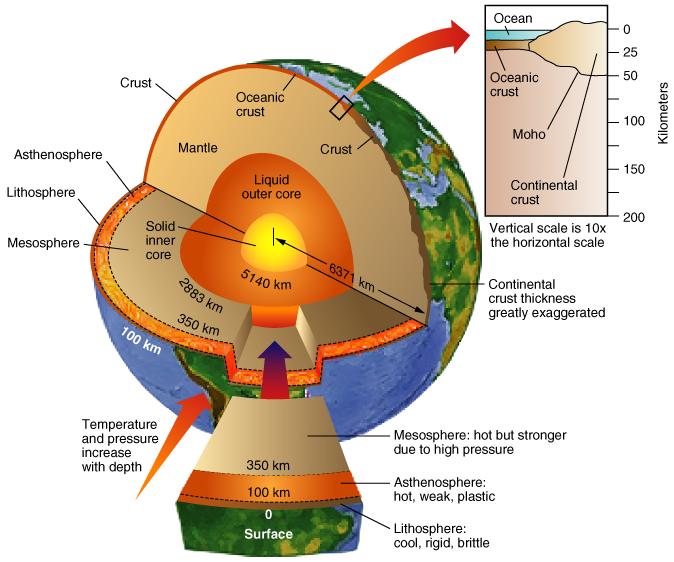

22 A Föld szerkezete Óceán Asztenoszféra Litoszféra Mezoszféra Kéreg Szilárd belső mag Köpeny Óceáni kéreg Kéreg Folyékony külső mag Óceáni kéreg Moho Kontinentális kéreg A függőleges lépték 10-szerese a vízszintesnek Kontinentális kéreg erős nagyítással Kilométer Hőmérséklet és nyomás a mélységgel növekszik Felszín Mezoszféra: forró, de nem túlzottan a nagy nyomás következtében Asztenoszféra: meleg, gyenge, plasztikus Litoszféra: hideg, merev, törékeny
