Informatikai rendszerek, okos energiamérők (smart metering), hogy mérjünk mindent mindenhol! Előadó: Erdősi Dávid, villamosmérnök

Átírás

1 Informatikai rendszerek, okos energiamérők (smart metering), hogy mérjünk mindent mindenhol! Előadó: Erdősi Dávid, villamosmérnök

2 Mérések Lakások, cégek, egyedi mérések Társasházi adatok gyűjtése Falvak, városok, felhasznált, termelt energia mérése Épületfelügyelet, intelligens épületek, energia megtakarítás Mérési eredmények kiértékelése

3 Miért mérünk?

4 Változó világ, változó igények Elszállt energia árak Csökkenteni a fosszilis energia függőséget Megújuló energiák alkalmazása Energia piaci liberalizáció Mobil energia felhasználás Decentralizált energia előállítás Nap cella Szélturbina Gázgenerátor

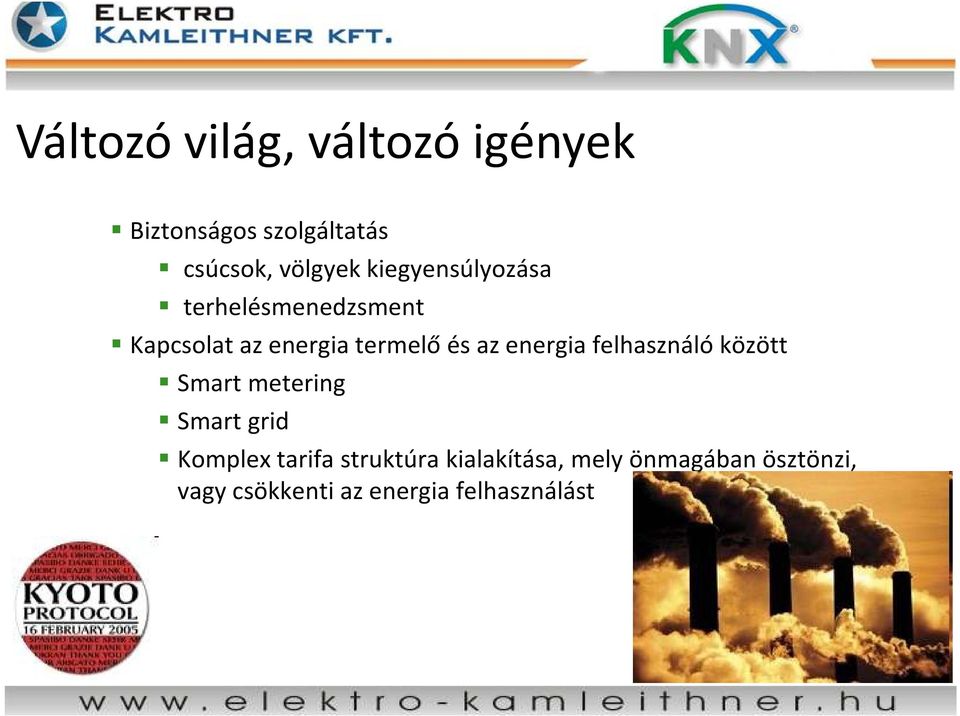

5 Változó világ, változó igények Biztonságos szolgáltatás csúcsok, völgyek kiegyensúlyozása terhelésmenedzsment Kapcsolat az energia termelő és az energia felhasználó között Smart metering Smartgrid Komplex tarifa struktúra kialakítása, mely önmagában ösztönzi, vagy csökkenti az energia felhasználást

6 Szabályozások EU Intelligens Mérés Rendelkezés M441 Érvényes 2009 márciustól az Európai Szabványügyi Testület CEN CENELEC (CLC) ETSI Cél: kidolgozott szabványok, hogy biztosítsák Energiahordozók mérése (elektromos, víz, gáz, főtés) legyen együttmőködı a fogyasztó tudjon szolgáltatót váltani a mérık cseréje nélkül A mérık fokozzák a fogyasztói tudatot az energia megtakarítás érdekében (pl. kijelzık) Kiegészítı szolgáltatásokat nyújtson intelligens mérık segítségével (pl. energia menedzsment) A szabványosítást a Smart Metering Coordination Group koordinálja Több szabványügyi testület és érdekcsoport reprezentált a csoportban.

7 Mérés a jelenben!

8 Mérés a jelenben!

9 Mérés a jelenben?

10 Mérések a gyakorlatban Villamos energia Gáz Hideg, meleg víz Hőmennyiség Megvilágítás Hőmérséklet

11 Villamos energia mérés Kommunikáció képes mérőórák Impulzus kimenet M-Bus kommunikáció KNX kommunikáció TCP/IP kommunikáció Adatgyűjtés, jelfeldolgozás

12 Villamos energia mérés Kommunikáció menetes mérők Direktmérés 80 A-ig Áramváltós mérés 1A-es, vagy 5 A-es áramváltóval Energia menedzsment

13 Villamos energia mérés TCP/IP kommunikációval rendelkező mérők Direktmérés 80 A-ig Áramváltós mérés 1A-es, vagy 5 A-es áramváltóval

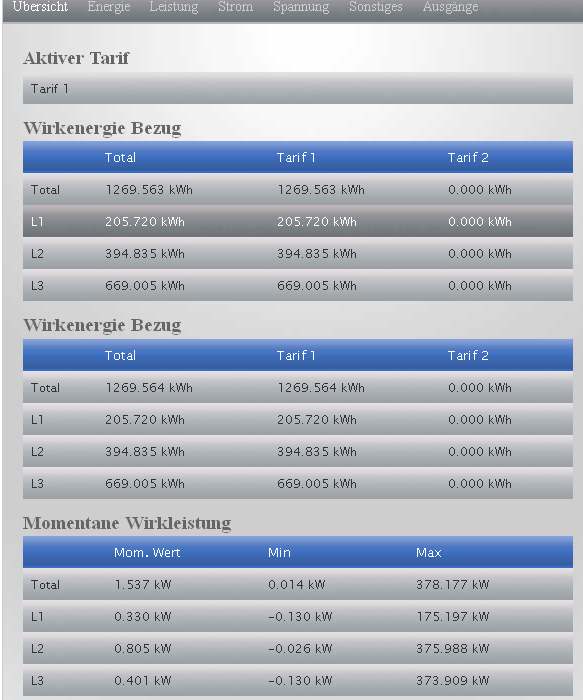

14 Villamos energia mérés TCP/IP mérővel

15 Energia mérés TCP/IP mérővel

16 Energia mérés impulzus számlálóval

17 Energia mérés impulzus számlálóval

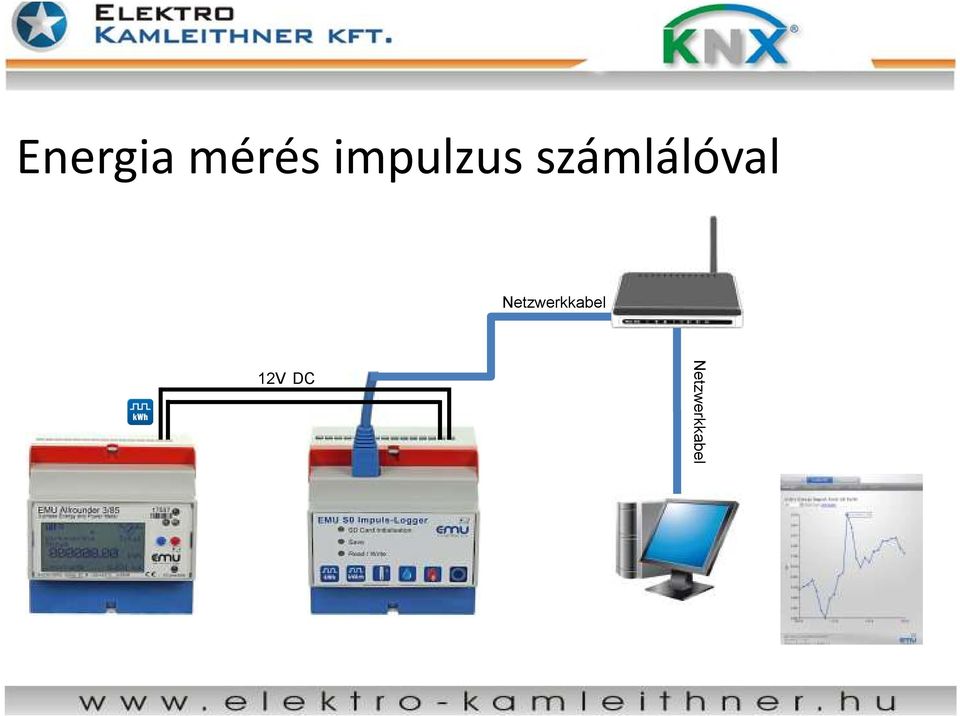

18 Energia mérés impulzus számlálóval Netzwerkkabel 12V DC Netzwerkkabel

19 Energia mérés impulzus számlálóval

20 Energia mérés M-Busadatgyűjtővel M-Bus kommunikációs órák adatgyűjtése Automatikus mérőóra keresés Rendszer kialakítás max 60 db órával Adatkiértékelés webszerveren keresztül Adattárolás SD kártyára Adatexportálás csv fomátumba Adattovábbítás tetszőleges FTP oldalra Több felhasználó definiálható

21 Energia mérés M-Busadatgyűjtővel

22 SmartMetering nagyban Connexa1.0 Különböző mérők adatainak gyűjtése (áram, gáz, víz, hőmennyiség) és az adatok rendkívül biztonságos továbbítása a közüzemi szolgáltató felé Az adatgyűjtőben futó alkalmazások, firmware akár a szolgáltató központjából is frissíthető 100%-ban nyitott kommunikációs szabvány, szabadalombiztos kialakítás

23 Smart Metering nagyban Connexa 1.0 Átviteli rendszerek rugalmasan kiválaszhatók (DSL, WLAN, UMTS/GSM, M-Bus, FUNK, KNX, stb) Csatlakozási felületek: 2x USB, micro SD kártya, RJ45 RJ 10 Többtarifás kialakítású

24 Smart Metering, Grid nagyban

25 További fontos adat: Szabvány (DIN EN ) által megengedett maximális fogyasztás fázisonként 2 W Bemutatott mérő fogyasztása 0,6 W fázisonként 3 fázisú mérőnél a különbség 1,4 W fázisonként Rejtett költség=3x1,4 W x 24 h x 365 nap= W Élettartalom 10 év 10 x 36792= 367,92 KWh Uszoda 20 almérővel20x 367,92 KWh =7358 KWh Költségtöbblet 7358 x 50Ft = FT

26 Intelligens épület, energia megtakarítás Mitől intelligens egy épület? Nem bonyolítja az életet Jól átgondoltan üzemeltetett Kellően integrált Egyszerűen kezelhető Miért van erre szükség? Nem kér enni Mindig rendelkezésre áll Mindig azt teszi, amit kell

27 Hol van erre szükség?

28 Lehet új épület és felújítás.

29 Miért van erre szükség? Környezet tudatosság Fenntartható jövő Energia megtakarítás Kényelem és komfort Egyszerű üzemeltetés

30 Milyen feladatokat végez az automatizálás?

31 Helység szintű szabályozások, fűtés/hűtés Egyedi fűtés/hűtés szabályozás Állandó fényerőre történő szabályozás Légtechnikai beömlő zsaluk tartózkodás függő szabályozása Időprogramok kezelése

32 Helység szintű szabályozások 1-es légsebesség 2-es légsebesség 3-as légsebesség 1-es légsebesség 2-es légsebesség 3-as légsebesség Főtés/Hőtés Főtés/Hőtés Főtés Főtés Hőtés Hőtés 2 csöves rendszer 4 csöves rendszer

33 Szabályozások milyensége T 21 Beállított hım Hiszterézis Felsı hat. érték Alsó hat. érték 10 Mért hımérséklet Idıt Állásos szabályozás

34 Szabályozások milyensége T 21 Beállított hımérséklet. IMért hımérséklet Idı Folytonos PWM szabályozás

35 Fűtés/hűtés működtetése a KNX rendszerrel

36 Helység szintű szabályozások, világítás Jelenlét Energia Környezet

37 Helység szintű szabályozások, világítás Jelenlét Megvilágítás Komfort Környezetvédelem

38 Helység szintű szabályozások, világítás Mennyezet hőtés Világítás be/ki PIR be/ki Világítás Szellızés Állítómő Árnyékolás Érzékelı Helyi kezelıszerv Hımérséklet szabályozó

39 Helység szintű szabályozások, világítás Kapcsolás a megvilágítás függvényében 100% Lámpatest Külsı fény Foglaltság

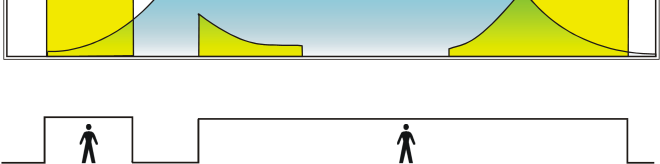

40 Helység szintű szabályozások, világítás Szabályozás a megvilágítás függvényében Lámpatest 100% Külsı fény 50% Foglaltság

41 Helység szintű szabályozások, világítás Energia diagramm, jelenlétérzékelő alkalmazásakor Tényleges energia felhasználás 58% Távollét miatti lekapcsolás 22% 20% Elégséges külsı fény miatti lekapcsolás

42 Helység szintű szabályozások, világítás M 1:100 Alaprajz kellene pl MOL székház, egy iroda lámpatestestıl, jlenlét érzékelıstıl, fan-coil ostól, termosztáttal kezelıvel együtt.

43 Helység szintű szabályozások, világítás co Master co DIM Master Alaprajzi kép, ahogy nagyterő irodákban tervezhetı a jelenlét érzékelı, egymáshoz csúsztatva felrakni, stb. szögletes tartomány kiemelése co DIM Master co Slave

44 Elgondolkodtató adatok: DALI előtét fogyasztása 2 W Átlag iroda 4 db állmennyezeti lámpatesttel 4 x 2= 8W Éves többlet fogyasztás =8W x 24h x 365nap=70080 Wh Önkormányzat 50 iroda 50 x 70,08 KWh=3504 KWh Lámpatest csere 10 évente 10 x 3504 KWh= KWh Költségtöbblet x 50Ft = FT

45 Mérési lehetőségek Villamos energia Hideg/meleg víz Hőmennyiségek Üzemórák Gáz fogyasztás Impulzus számlálás Tartályok szint érzékelése

46 Mérési lehetőségek

47 Mérési lehetőségek

48 Jelzések kezelése, gyűjtése Csappantyúk állapot jelzése Hiba/Üzem jelek gyűjtése Riasztások kezelése Átemelő szivattyúk állapot visszajelzése Frisslevegő zsaluk állapotainak visszajelzése Vészvilágító rendszer akkumulátorainak felügyelete Állag megóvás, nyílászárók felügyelete Mozgássérült WC-k vészhívóinak kezelése Tetőablakok állapotának visszajelzése

49 Jelzések kezelése, gyűjtése Kézi/Automata üzem felügyelete Vész eseti vezérlések kezelése Rámpa, vápa fűtések kezelése Szint szabályozás Felvonók, mozgólépcsők állapotának figyelése Vészkijáratok ajtajainak állapot jelzése

50 Megjelenítő elemek, kezelhetőség

51 Megjelenítő elemek, kezelhetőség Kép Temesfıi féle vizualizációból

52 Megjelenítő elemek, kezelhetőség Kép Temesfıi féle vizualizációból

53 Megjelenítő elemek, kezelhetőség

54 Épületek energia igénye

55

56 Épületek energia igénye

57 Épültek energia igénye EN15232 C kategória EN15232 B kategória EN15232 A kategória 20 0

58

59 Napcellák adatainak kiértékelése

60

61 Ha bármilyen kérdés lenne a témával kapcsolatban, szívesen állunk rendelkezésre. Köszönjük a figyelmüket!
