KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS. Szántóföldi szárzúzó. Master Cut

Átírás

1 KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS Szántóföldi szárzúzó Master Cut A-8661 Wartberg/Mürztal Tel.:+43 (0)3858/605-0 Fax:+43 (0)3858/ noot.com

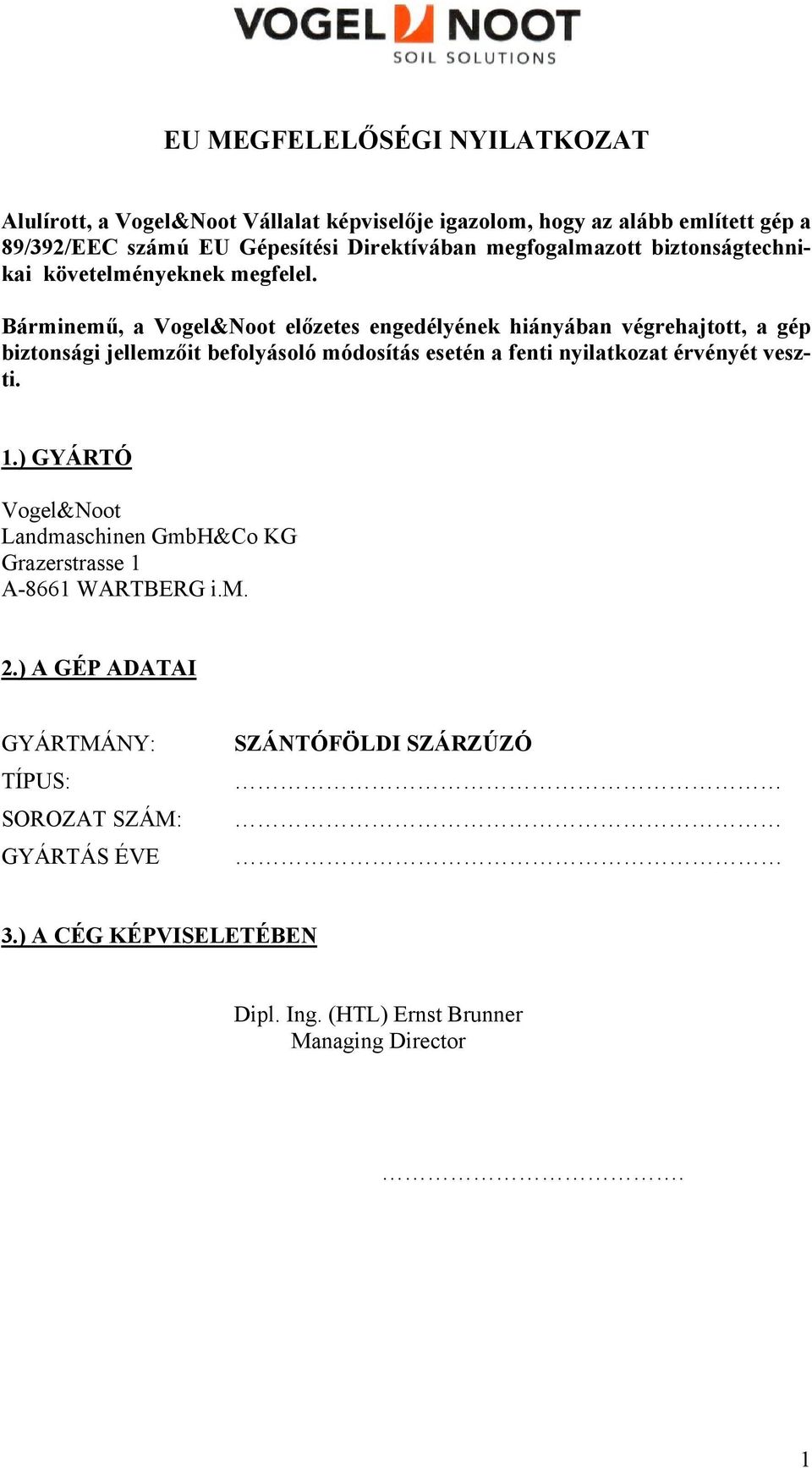

2 EU MEGFELELŐSÉGI NYILATKOZAT Alulírott, a Vogel&Noot Vállalat képviselője igazolom, hogy az alább említett gép a 89/392/EEC számú EU Gépesítési Direktívában megfogalmazott biztonságtechnikai követelményeknek megfelel. Bárminemű, a Vogel&Noot előzetes engedélyének hiányában végrehajtott, a gép biztonsági jellemzőit befolyásoló módosítás esetén a fenti nyilatkozat érvényét veszti. 1.) GYÁRTÓ Vogel&Noot Landmaschinen GmbH&Co KG Grazerstrasse 1 A-8661 WARTBERG i.m. 2.) A GÉP ADATAI GYÁRTMÁNY: TÍPUS: SOROZAT SZÁM: GYÁRTÁS ÉVE SZÁNTÓFÖLDI SZÁRZÚZÓ 3.) A CÉG KÉPVISELETÉBEN Dipl. Ing. (HTL) Ernst Brunner Managing Director. 1

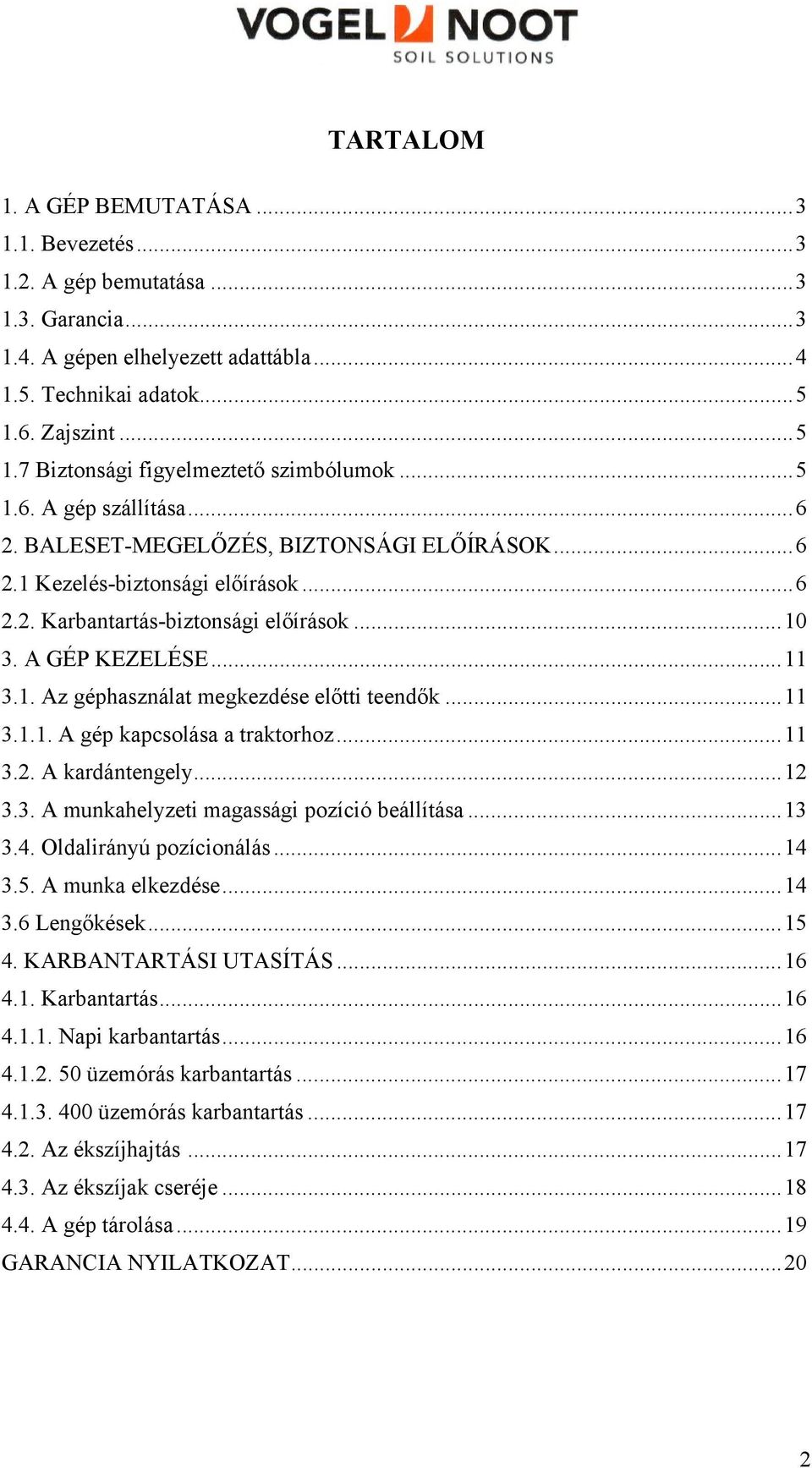

3 TARTALOM 1. A GÉP BEMUTATÁSA Bevezetés A gép bemutatása Garancia A gépen elhelyezett adattábla Technikai adatok Zajszint Biztonsági figyelmeztető szimbólumok A gép szállítása BALESET-MEGELŐZÉS, BIZTONSÁGI ELŐÍRÁSOK Kezelés-biztonsági előírások Karbantartás-biztonsági előírások A GÉP KEZELÉSE Az géphasználat megkezdése előtti teendők A gép kapcsolása a traktorhoz A kardántengely A munkahelyzeti magassági pozíció beállítása Oldalirányú pozícionálás A munka elkezdése Lengőkések KARBANTARTÁSI UTASÍTÁS Karbantartás Napi karbantartás üzemórás karbantartás üzemórás karbantartás Az ékszíjhajtás Az ékszíjak cseréje A gép tárolása...19 GARANCIA NYILATKOZAT

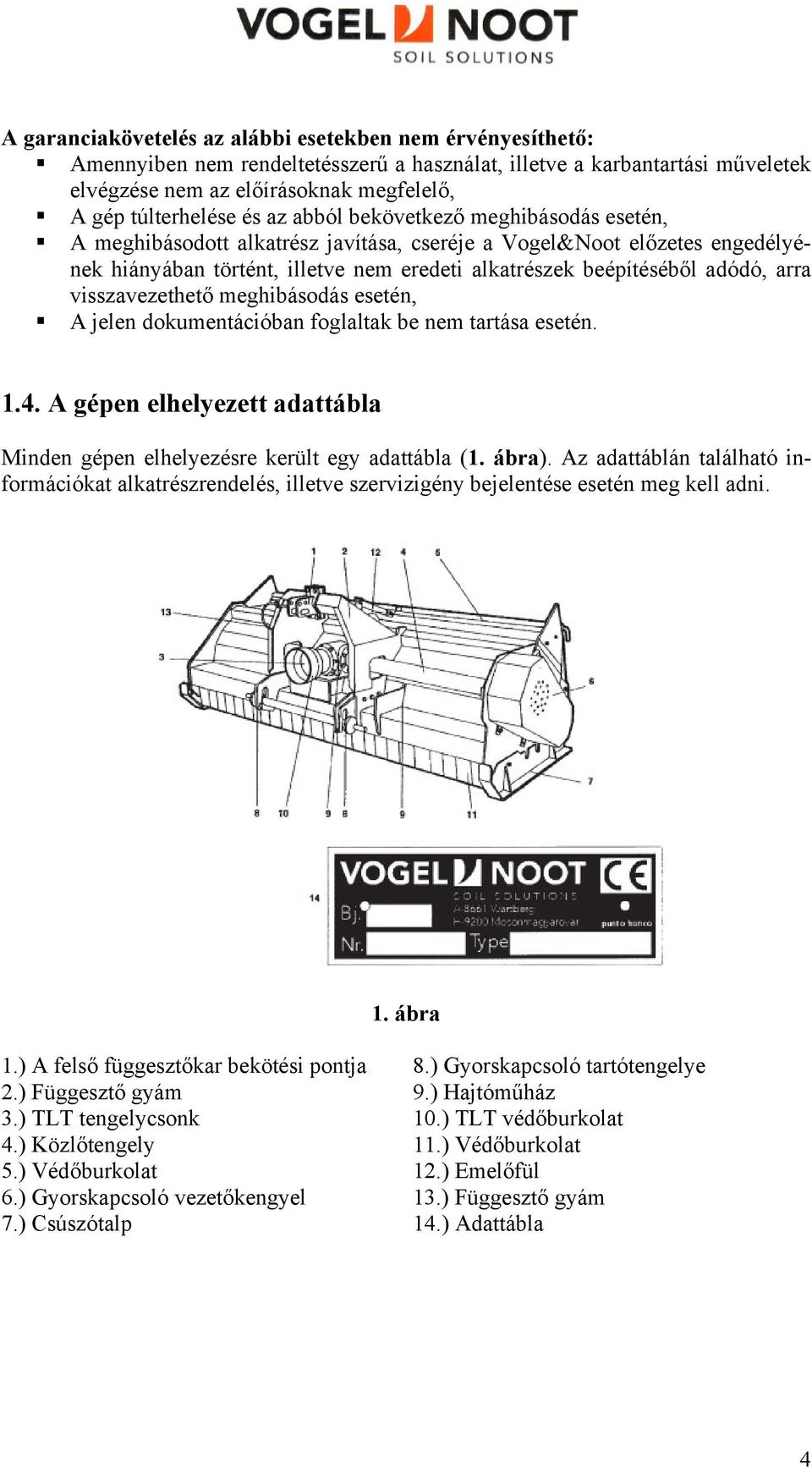

4 1. A GÉP BEMUTATÁSA 1.1. Bevezetés Ez a dokumentáció ismerteti a Vogel&Noot VI-TST típusú szárzúzó kezelésével és karbantartásával kapcsolatos tudnivalókat. Ez a szimbólum különösen fontos információra, veszélyforrással kapcsolatos tudnivalóra hívja fel a figyelmet! 1.2. A gép bemutatása A szárzúzó szántóföldi talajművelő eszköz. Függesztett kivitelű, a szabványos hárompont függesztő szerkezeten keresztül csatlakoztatható a traktorhoz. A TLT kardántengely közvetítésével hajtja a hajtóműház bemenő tengelyét. A hajtóműházba csatlakozó közlőtengelyről ékszíjhajtás közvetítésével kerül a nyomaték a késtartó tengelyre. A magas fordulatszámmal forgó aprítókések szalma, kukoricaszár, burgonya szármaradvány, cukorrépa levél stb. aprítására alkalmasak Garancia Bárminemű, a Kezelési és Karbantartási Utasításban foglaltaktól eltérő használat a gép meghibásodásához, megrongálódásához és a kezelőt érő baleset bekövetkezéséhez vezethet. Az előírásostól eltérő rendellenes használat, nem eredeti alkatrészek beépítése következtében direkt, vagy indirekt módon előálló meghibásodásokért, és azok következményéért a Gyártó felelősséget nem vállal. A géppel szemben támasztott igényeket kielégítő, gazdaságos és hatékony működés, a kívánatos élettartam, tartósság nagymértékben függ a jelen kézikönyvben foglaltak betartásától. A garancia alatt meghibásodott alkatrészekkel kapcsolatos megrendelés a kérdéses alkatrész beérkezésétől számított 8 napon belül kerül teljesítésre. A Vogel&Noot minden időben pontos és gyors szervizszolgálattal, a gép hatékony, gazdaságos használatával kapcsolatos szaktanácsadással áll tisztelt ügyfelei rendelkezésére. A vásárló abban az esetben jogosult a garanciakövetelés érvényesítésére, ha a gép műszaki állapotában bekövetkezett változás a Garancia Nyilatkozatban megfogalmazott körülményeknek megfelelő. 3

5 A garanciakövetelés az alábbi esetekben nem érvényesíthető: Amennyiben nem rendeltetésszerű a használat, illetve a karbantartási műveletek elvégzése nem az előírásoknak megfelelő, A gép túlterhelése és az abból bekövetkező meghibásodás esetén, A meghibásodott alkatrész javítása, cseréje a Vogel&Noot előzetes engedélyének hiányában történt, illetve nem eredeti alkatrészek beépítéséből adódó, arra visszavezethető meghibásodás esetén, A jelen dokumentációban foglaltak be nem tartása esetén A gépen elhelyezett adattábla Minden gépen elhelyezésre került egy adattábla (1. ábra). Az adattáblán található információkat alkatrészrendelés, illetve szervizigény bejelentése esetén meg kell adni. 1. ábra 1.) A felső függesztőkar bekötési pontja 8.) Gyorskapcsoló tartótengelye 2.) Függesztő gyám 9.) Hajtóműház 3.) TLT tengelycsonk 10.) TLT védőburkolat 4.) Közlőtengely 11.) Védőburkolat 5.) Védőburkolat 12.) Emelőfül 6.) Gyorskapcsoló vezetőkengyel 13.) Függesztő gyám 7.) Csúszótalp 14.) Adattábla 4

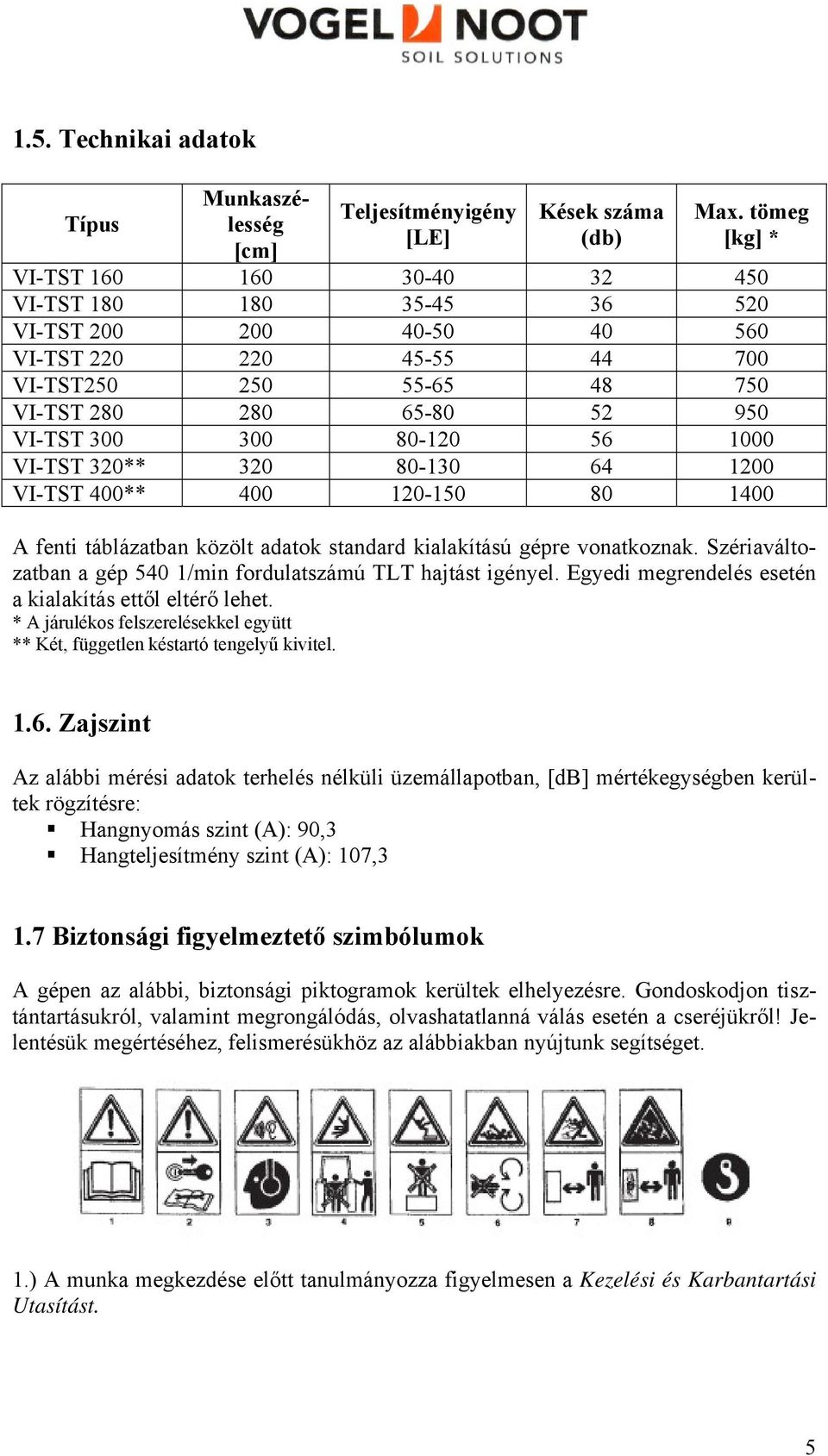

6 1.5. Technikai adatok Típus Munkaszélesség [cm] Teljesítményigény [LE] Kések száma (db) Max. tömeg [kg] * VI-TST VI-TST VI-TST VI-TST VI-TST VI-TST VI-TST VI-TST 320** VI-TST 400** A fenti táblázatban közölt adatok standard kialakítású gépre vonatkoznak. Szériaváltozatban a gép 540 1/min fordulatszámú TLT hajtást igényel. Egyedi megrendelés esetén a kialakítás ettől eltérő lehet. * A járulékos felszerelésekkel együtt ** Két, független késtartó tengelyű kivitel Zajszint Az alábbi mérési adatok terhelés nélküli üzemállapotban, [db] mértékegységben kerültek rögzítésre: Hangnyomás szint (A): 90,3 Hangteljesítmény szint (A): 107,3 1.7 Biztonsági figyelmeztető szimbólumok A gépen az alábbi, biztonsági piktogramok kerültek elhelyezésre. Gondoskodjon tisztántartásukról, valamint megrongálódás, olvashatatlanná válás esetén a cseréjükről! Jelentésük megértéséhez, felismerésükhöz az alábbiakban nyújtunk segítséget. 1.) A munka megkezdése előtt tanulmányozza figyelmesen a Kezelési és Karbantartási Utasítást. 5

7 2.) A karbantartási munkák megkezdése előtt állítsa gépet sík területre, ezzel biztosítva a billegésmentes, stabil helyzetet. Tanulmányozza figyelmesen a Kezelési és Karbantartási Utasítás vonatkozó előírásait. 3.) Veszélyes zajszint! Viseljen megfelelő védőfelszerelést (fültok védő, füldugó stb.) az egészségvédelem érdekében! 4.) A gép veszélyes üzem! Fokozott zúzás, törés veszélye! Üzem közben tartson biztonságos távolságot! Illetéktelen személy a gép közelében ne tartózkodjon! 5.) A gépre mászni, azon utazni tilos! 6.) Forgó TLT, a kardántengely veszélyes üzem! Elkapás, behúzás veszélye! 7.) Kő, egyéb kemény tárgyak kiröpítésének veszélye! Üzem közben tartson biztonságos távolságot! 8.) Az alsó végtagok sérülésének fokozott veszélye! Üzem közben tartson biztonságos távolságot! 9.) Emelőfül, a gép emeléssel történő mozgatásához A gép szállítása Amennyiben a gépet a traktortól függetlenül kell szállítani, megfelelő teherbírású emelőcsigát, vagy darut alkalmazzon. A gépet az emelőfülbe akasztott kampóval emelje fel. A gép felemelése veszélyes manőver, ezért csak a feladatra kijelölt, gyakorlott szakember végezheti. 2. BALESET-MEGELŐZÉS, BIZTONSÁGI ELŐÍRÁSOK 2.1. kezelés-biztonsági előírások A Vogel&Noot nem vállal felelősséget az alábbi előírások be nem tartásából adódó esetekre: 1.) Tanulmányozza és ismerje fel a jelen dokumentációban bemutatott és a gépen megtalálható figyelmeztető piktogramokat. 2.) Mozgó részegységek megérintése balesetveszélyes és tilos! 3.) A gépen végzendő beállítás, karbantartás, egyéb munkák megkezdése előtt a traktormotort állítsa le, és a traktort rögzítse az elmozdulás ellen. 4.) A gépen személyt szállítani szigorúan tilos. 6

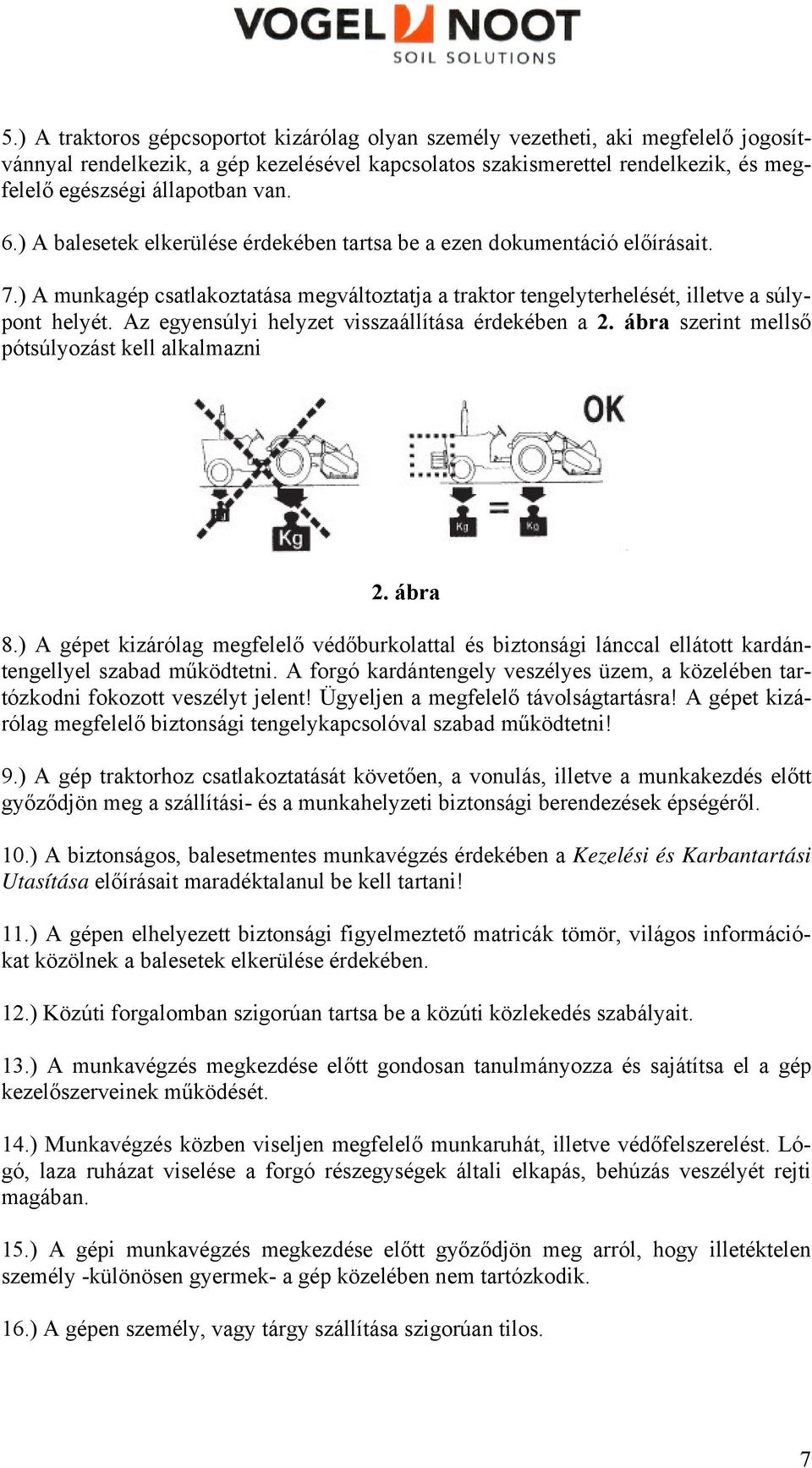

8 5.) A traktoros gépcsoportot kizárólag olyan személy vezetheti, aki megfelelő jogosítvánnyal rendelkezik, a gép kezelésével kapcsolatos szakismerettel rendelkezik, és megfelelő egészségi állapotban van. 6.) A balesetek elkerülése érdekében tartsa be a ezen dokumentáció előírásait. 7.) A munkagép csatlakoztatása megváltoztatja a traktor tengelyterhelését, illetve a súlypont helyét. Az egyensúlyi helyzet visszaállítása érdekében a 2. ábra szerint mellső pótsúlyozást kell alkalmazni 2. ábra 8.) A gépet kizárólag megfelelő védőburkolattal és biztonsági lánccal ellátott kardántengellyel szabad működtetni. A forgó kardántengely veszélyes üzem, a közelében tartózkodni fokozott veszélyt jelent! Ügyeljen a megfelelő távolságtartásra! A gépet kizárólag megfelelő biztonsági tengelykapcsolóval szabad működtetni! 9.) A gép traktorhoz csatlakoztatását követően, a vonulás, illetve a munkakezdés előtt győződjön meg a szállítási- és a munkahelyzeti biztonsági berendezések épségéről. 10.) A biztonságos, balesetmentes munkavégzés érdekében a Kezelési és Karbantartási Utasítása előírásait maradéktalanul be kell tartani! 11.) A gépen elhelyezett biztonsági figyelmeztető matricák tömör, világos információkat közölnek a balesetek elkerülése érdekében. 12.) Közúti forgalomban szigorúan tartsa be a közúti közlekedés szabályait. 13.) A munkavégzés megkezdése előtt gondosan tanulmányozza és sajátítsa el a gép kezelőszerveinek működését. 14.) Munkavégzés közben viseljen megfelelő munkaruhát, illetve védőfelszerelést. Lógó, laza ruházat viselése a forgó részegységek általi elkapás, behúzás veszélyét rejti magában. 15.) A gépi munkavégzés megkezdése előtt győződjön meg arról, hogy illetéktelen személy -különösen gyermek- a gép közelében nem tartózkodik. 16.) A gépen személy, vagy tárgy szállítása szigorúan tilos. 7

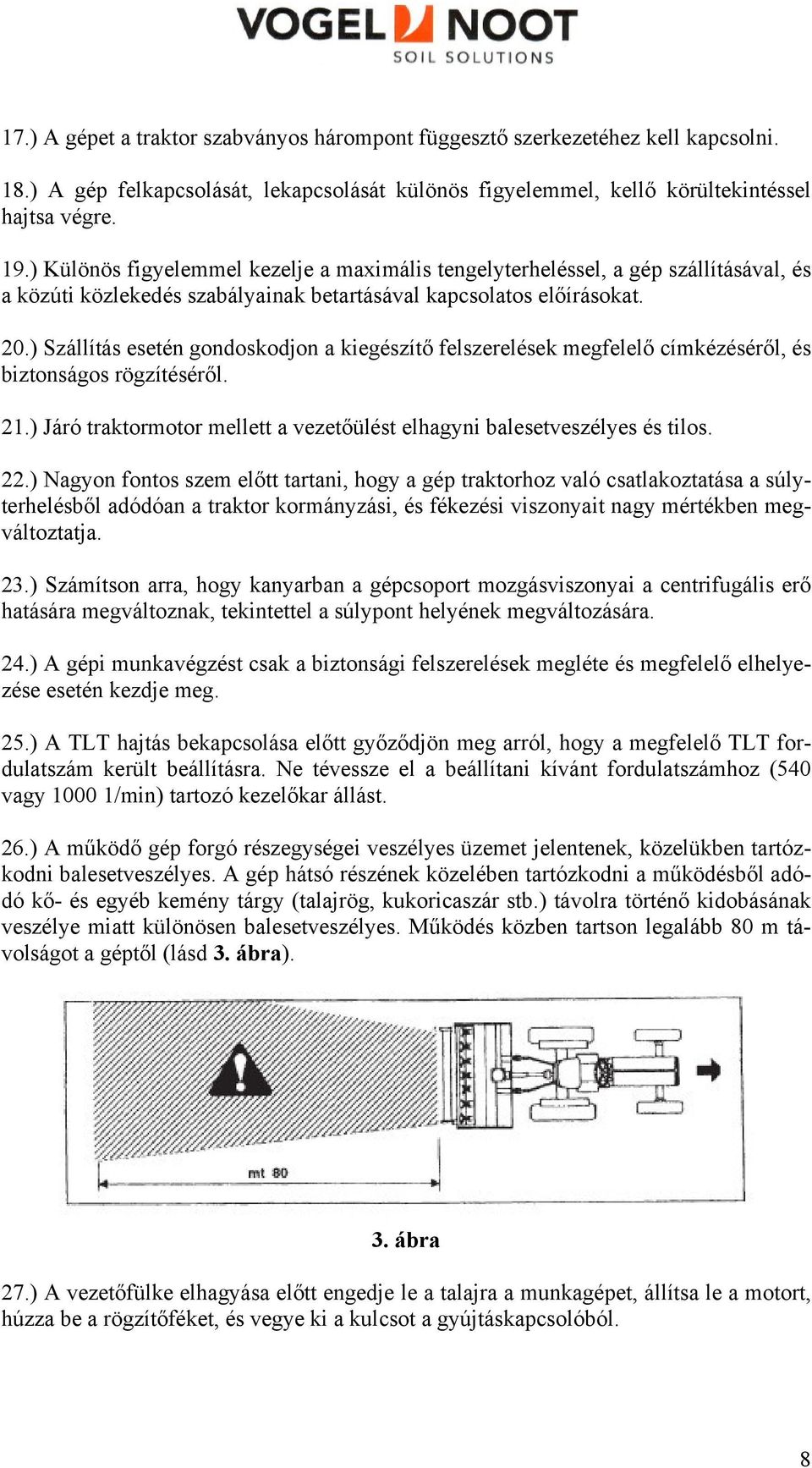

9 17.) A gépet a traktor szabványos hárompont függesztő szerkezetéhez kell kapcsolni. 18.) A gép felkapcsolását, lekapcsolását különös figyelemmel, kellő körültekintéssel hajtsa végre. 19.) Különös figyelemmel kezelje a maximális tengelyterheléssel, a gép szállításával, és a közúti közlekedés szabályainak betartásával kapcsolatos előírásokat. 20.) Szállítás esetén gondoskodjon a kiegészítő felszerelések megfelelő címkézéséről, és biztonságos rögzítéséről. 21.) Járó traktormotor mellett a vezetőülést elhagyni balesetveszélyes és tilos. 22.) Nagyon fontos szem előtt tartani, hogy a gép traktorhoz való csatlakoztatása a súlyterhelésből adódóan a traktor kormányzási, és fékezési viszonyait nagy mértékben megváltoztatja. 23.) Számítson arra, hogy kanyarban a gépcsoport mozgásviszonyai a centrifugális erő hatására megváltoznak, tekintettel a súlypont helyének megváltozására. 24.) A gépi munkavégzést csak a biztonsági felszerelések megléte és megfelelő elhelyezése esetén kezdje meg. 25.) A TLT hajtás bekapcsolása előtt győződjön meg arról, hogy a megfelelő TLT fordulatszám került beállításra. Ne tévessze el a beállítani kívánt fordulatszámhoz (540 vagy /min) tartozó kezelőkar állást. 26.) A működő gép forgó részegységei veszélyes üzemet jelentenek, közelükben tartózkodni balesetveszélyes. A gép hátsó részének közelében tartózkodni a működésből adódó kő- és egyéb kemény tárgy (talajrög, kukoricaszár stb.) távolra történő kidobásának veszélye miatt különösen balesetveszélyes. Működés közben tartson legalább 80 m távolságot a géptől (lásd 3. ábra). 3. ábra 27.) A vezetőfülke elhagyása előtt engedje le a talajra a munkagépet, állítsa le a motort, húzza be a rögzítőféket, és vegye ki a kulcsot a gyújtáskapcsolóból. 8

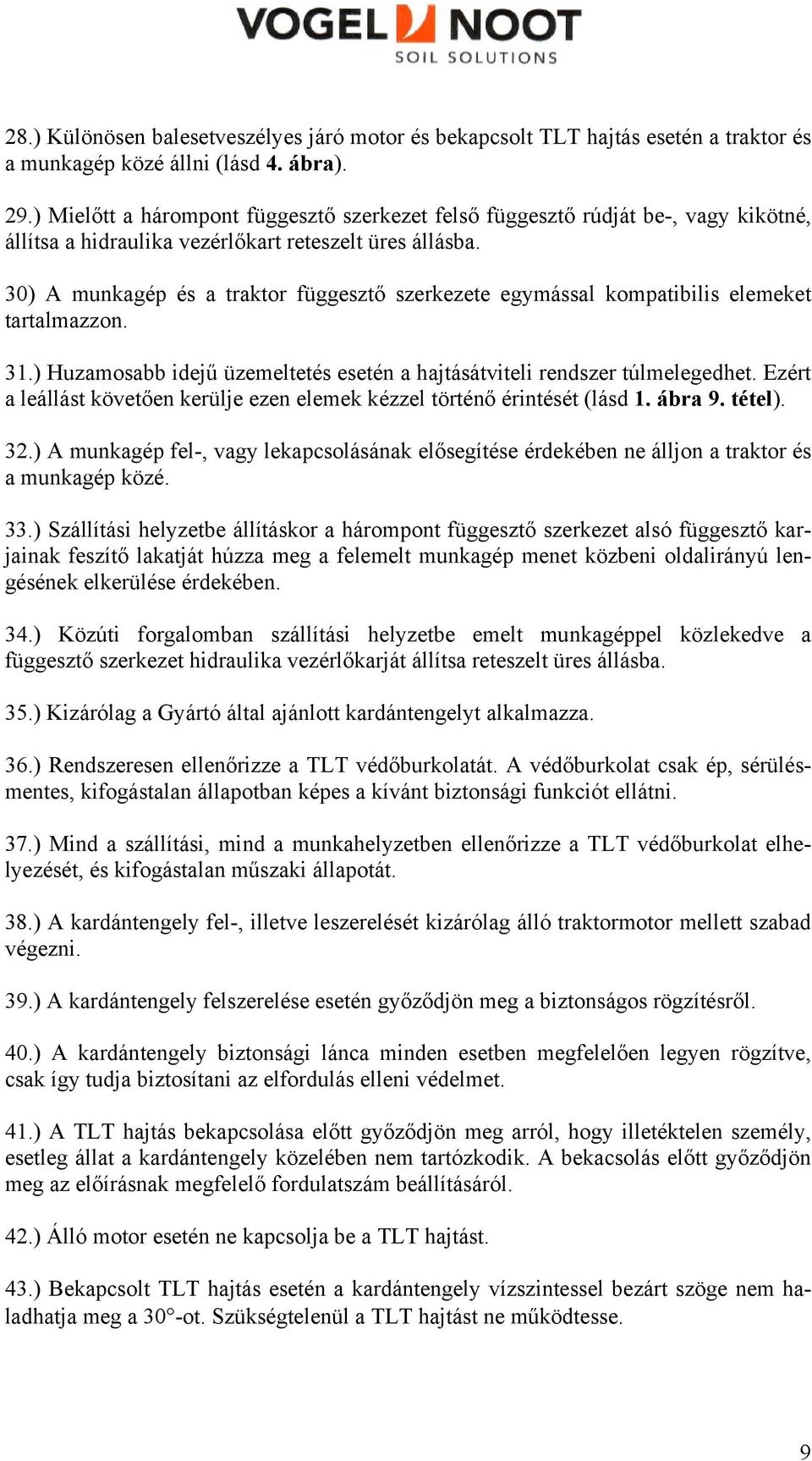

10 28.) Különösen balesetveszélyes járó motor és bekapcsolt TLT hajtás esetén a traktor és a munkagép közé állni (lásd 4. ábra). 29.) Mielőtt a hárompont függesztő szerkezet felső függesztő rúdját be-, vagy kikötné, állítsa a hidraulika vezérlőkart reteszelt üres állásba. 30) A munkagép és a traktor függesztő szerkezete egymással kompatibilis elemeket tartalmazzon. 31.) Huzamosabb idejű üzemeltetés esetén a hajtásátviteli rendszer túlmelegedhet. Ezért a leállást követően kerülje ezen elemek kézzel történő érintését (lásd 1. ábra 9. tétel). 32.) A munkagép fel-, vagy lekapcsolásának elősegítése érdekében ne álljon a traktor és a munkagép közé. 33.) Szállítási helyzetbe állításkor a hárompont függesztő szerkezet alsó függesztő karjainak feszítő lakatját húzza meg a felemelt munkagép menet közbeni oldalirányú lengésének elkerülése érdekében. 34.) Közúti forgalomban szállítási helyzetbe emelt munkagéppel közlekedve a függesztő szerkezet hidraulika vezérlőkarját állítsa reteszelt üres állásba. 35.) Kizárólag a Gyártó által ajánlott kardántengelyt alkalmazza. 36.) Rendszeresen ellenőrizze a TLT védőburkolatát. A védőburkolat csak ép, sérülésmentes, kifogástalan állapotban képes a kívánt biztonsági funkciót ellátni. 37.) Mind a szállítási, mind a munkahelyzetben ellenőrizze a TLT védőburkolat elhelyezését, és kifogástalan műszaki állapotát. 38.) A kardántengely fel-, illetve leszerelését kizárólag álló traktormotor mellett szabad végezni. 39.) A kardántengely felszerelése esetén győződjön meg a biztonságos rögzítésről. 40.) A kardántengely biztonsági lánca minden esetben megfelelően legyen rögzítve, csak így tudja biztosítani az elfordulás elleni védelmet. 41.) A TLT hajtás bekapcsolása előtt győződjön meg arról, hogy illetéktelen személy, esetleg állat a kardántengely közelében nem tartózkodik. A bekacsolás előtt győződjön meg az előírásnak megfelelő fordulatszám beállításáról. 42.) Álló motor esetén ne kapcsolja be a TLT hajtást. 43.) Bekapcsolt TLT hajtás esetén a kardántengely vízszintessel bezárt szöge nem haladhatja meg a 30 -ot. Szükségtelenül a TLT hajtást ne működtesse. 9

11 44.) A TLT tengely karbantartását (tisztítás, kenés) biztonsági okokból kizárólag álló traktormotor, kikapcsolt TLT hajtás, behúzott rögzítőfék mellett szabad végezni. A gyújtáskulcsot vegye ki a gyújtáskapcsolóból. 45.) Ellenőrizze a védőburkolatok megfelelőségét, szerkezeti épségét. 46.) Amennyiben valamelyik kés meglazul, azonnal gondoskodjon megfelelő rögzítéséről. 47.) Rendszeresen ellenőrizze a kések műszaki állapotát. Túlzottan kopott kés esetén a késtartó tengely kiegyensúlyozottsága megváltozhat, ezáltal rendellenes rezonancia léphet fel. 48.) Használaton kívül a kardántengelyt helyezze a tartószerkezetére. 4. ábra 5. ábra 2.1. Karbantartás-biztonsági előírások 1.) Bármilyen karbantartási művelet megkezdése előtt kapcsolja ki a TLT hajtást, állítsa le a traktormotort, húzza be a rögzítőféket és helyezzen a kerekek elé az esetleges elgurulást megakadályozó éket, követ, vagy más tárgyat. 2.) Rendszeresen ellenőrizze a kötőelemek (csavarok, csavaranyák) feszességét. Szükség esetén végezzen utánhúzást. 3.) Késcsere esetén, a gép felemelt állapotában gondoskodjon megfelelő, billenésmentes, stabil kitámasztásról. 4.) A késtartó tengelyen végzendő munkák megkezdése előtt kapcsolja ki a TLT hajtást, állítsa le a traktormotort, húzza be a rögzítőféket és győződjön meg arról, hogy a késtartó tengely leállt. 10

12 5.) Kizárólag Gyártó által ajánlott kenőanyagot használjon. 6.) A cserealkatrészek mindenben feleljenek meg a Gyártó által támasztott követelményeknek. Csak a Gyártó által ajánlott eredeti alkatrészeket építsen be. 3. A GÉP KEZELÉSE A gép szakszerű, biztonságos üzemeltetése érdekében tanulmányozza alaposan és tartsa be az alábbi utasításokat Az géphasználat megkezdése előtti teendők A gép használatának megkezdése előtt ellenőrizze az alábbiakat: A gép kifogástalan, üzemkész műszaki állapotban legyen. A kenőolajszint érje el az előírásos folyadékszintet. A kopásnak, a rongálás veszélyének kitett alkatrészek, részegységek kifogástalan műszaki állapotban legyenek. A biztonsági védőfelszerelések (különösen a védőburkolatok) műszaki állapota, felszerelése feleljen meg az előírásoknak. Figyelem! A gép traktorhoz kapcsolása fokozottan balesetveszélyes munkaművelet! Elvégzése során legyen kellően körültekintő és figyelmes! A gép kapcsolása a traktorhoz 1.) Álljon a traktorral a munkagép hárompont függesztő szerkezetére (lásd 7.ábra 1,2, és 3. tételek). 2.) Helyezze el a gyorskapcsoló tengelyt a traktor alsó függesztő karjain, majd pozícionálja a gyorskapcsoló tengelyt a munkagép alsó bekötési pontjaihoz. Az emelőhidraulika segítségével emelje fel az alsó függesztőkarokat, az alsó bekötési pontok csatlakoztatásához. 3.) A feszítőorsók meghúzásával biztosítsa a traktor alsó függesztőkarjait az oldalirányú lengés ellen. (lásd 8. ábra 2. tétel). 4) Csatlakoztassa a felső függesztőkart a függesztőcsap és a kicsúszás elleni biztosító szeggel. Vízszintes talajviszonyok mellett állítsa be a munkagép hosszirányú vízszintes helyzetét a 8. ábra A és B vonalai szerint úgy, hogy a gép a talajjal párhuzamosan álljon. A beállítást a felső függesztőkar hosszának változtatásával lehet megtenni. Ezzel biztosítható a TLT-hez kapcsolt kardántengely talajjal való párhuzamossága. Ebben az esetben nem áll elő a kardántengely túlterhelése, így az élettartama is megnövekszik. 11

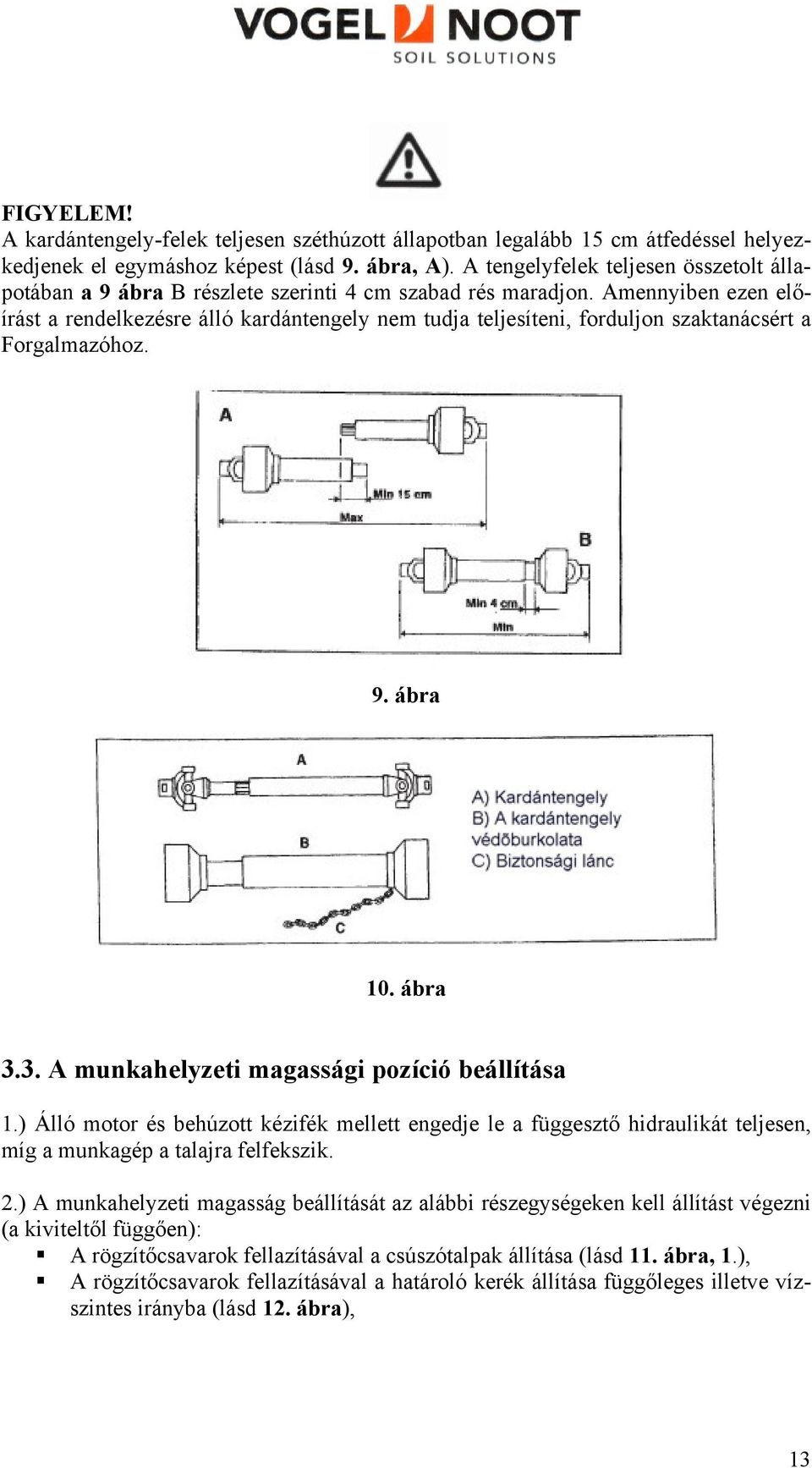

13 5.) Csatlakoztassa a kardántengelyt a traktor és a munkagép TLT tengelyéhez. Ellenőrizze, hogy a tengelyfelek 4 cm-es mozgáslehetősége a munkavégzés közben meglegyen (lásd 9. ábra). Körültekintően győződjön meg arról, hogy a munkagépet a véghelyzetbe felemelve a kardántengely-felek ne csússzanak szét. 6.) Gondoskodjon arról, hogy a hárompont függesztő szerkezet a munkagépet a talajszinthez képest cm-nél magasabbra ne emelje. 7. ábra 8. ábra 3.2. A kardántengely FIGYELEM! Tanulmányozza a kardántengely használati utasítását, amely kardántengely dokumentációs tartozéka. Amennyiben a kardántengely megsérül, vagy a használatot befolyásoló mértékben elkopik, gondoskodni kell cseréjéről. A cseredarab megfelelő CE minősítéssel legyen ellátva! A kardántengely gyártója felhívja a figyelmet, hogy a kardántengelyt megváltoztatni, átalakítani szigorúan tilos. A kardántengely forgó alkatrész, kiegyensúlyozása és vizsgálata gyárilag megtörtént. Bárminemű változtatás az egyensúlyi viszonyait kedvezőtlenül befolyásolja, ami veszélyezteti a funkció ellátását és a szerkezeti épségét. 12

14 FIGYELEM! A kardántengely-felek teljesen széthúzott állapotban legalább 15 cm átfedéssel helyezkedjenek el egymáshoz képest (lásd 9. ábra, A). A tengelyfelek teljesen összetolt állapotában a 9 ábra B részlete szerinti 4 cm szabad rés maradjon. Amennyiben ezen előírást a rendelkezésre álló kardántengely nem tudja teljesíteni, forduljon szaktanácsért a Forgalmazóhoz. 9. ábra 10. ábra 3.3. A munkahelyzeti magassági pozíció beállítása 1.) Álló motor és behúzott kézifék mellett engedje le a függesztő hidraulikát teljesen, míg a munkagép a talajra felfekszik. 2.) A munkahelyzeti magasság beállítását az alábbi részegységeken kell állítást végezni (a kiviteltől függően): A rögzítőcsavarok fellazításával a csúszótalpak állítása (lásd 11. ábra, 1.), A rögzítőcsavarok fellazításával a határoló kerék állítása függőleges illetve vízszintes irányba (lásd 12. ábra), 13

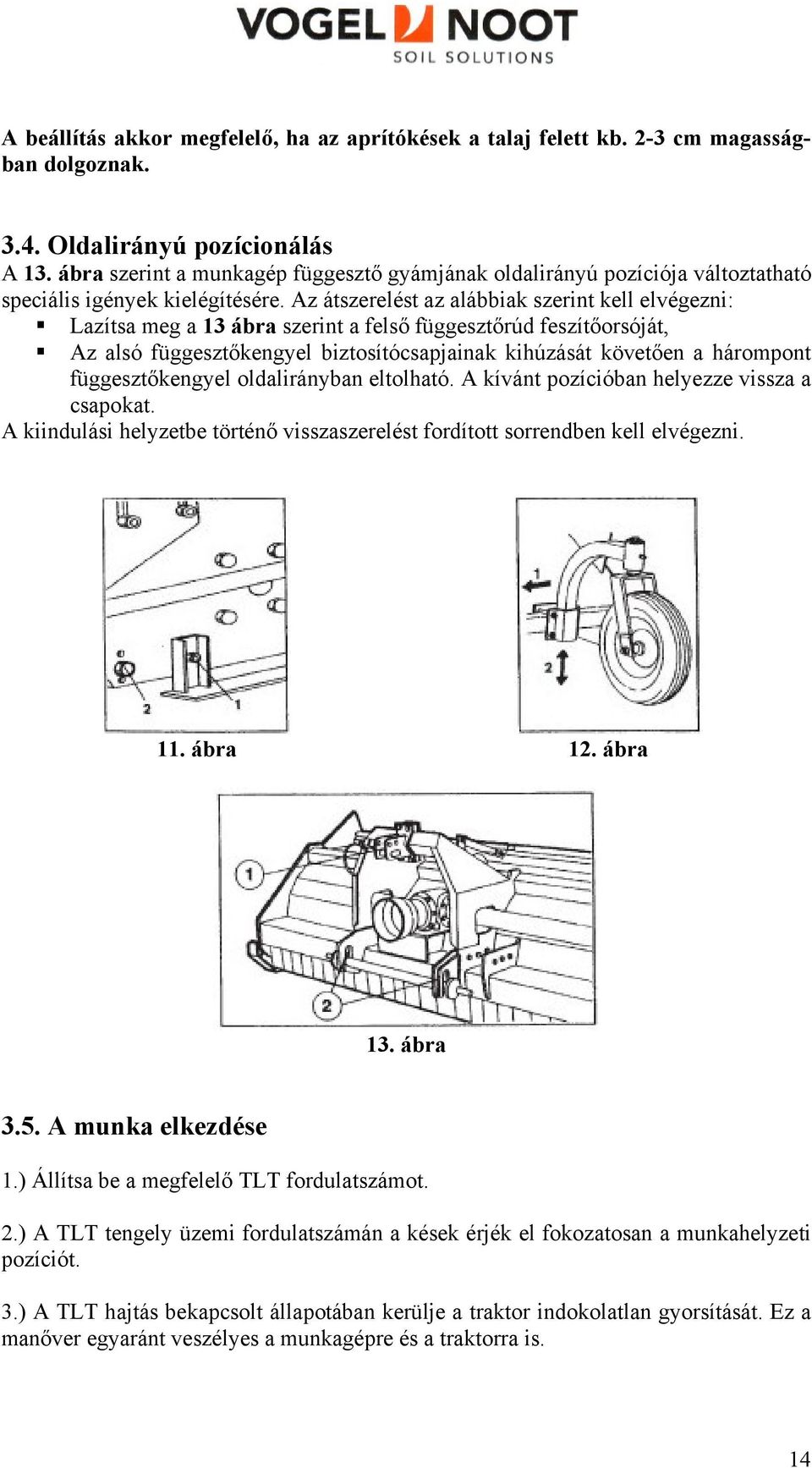

15 A beállítás akkor megfelelő, ha az aprítókések a talaj felett kb. 2-3 cm magasságban dolgoznak Oldalirányú pozícionálás A 13. ábra szerint a munkagép függesztő gyámjának oldalirányú pozíciója változtatható speciális igények kielégítésére. Az átszerelést az alábbiak szerint kell elvégezni: Lazítsa meg a 13 ábra szerint a felső függesztőrúd feszítőorsóját, Az alsó függesztőkengyel biztosítócsapjainak kihúzását követően a hárompont függesztőkengyel oldalirányban eltolható. A kívánt pozícióban helyezze vissza a csapokat. A kiindulási helyzetbe történő visszaszerelést fordított sorrendben kell elvégezni. 11. ábra 12. ábra 13. ábra 3.5. A munka elkezdése 1.) Állítsa be a megfelelő TLT fordulatszámot. 2.) A TLT tengely üzemi fordulatszámán a kések érjék el fokozatosan a munkahelyzeti pozíciót. 3.) A TLT hajtás bekapcsolt állapotában kerülje a traktor indokolatlan gyorsítását. Ez a manőver egyaránt veszélyes a munkagépre és a traktorra is. 14

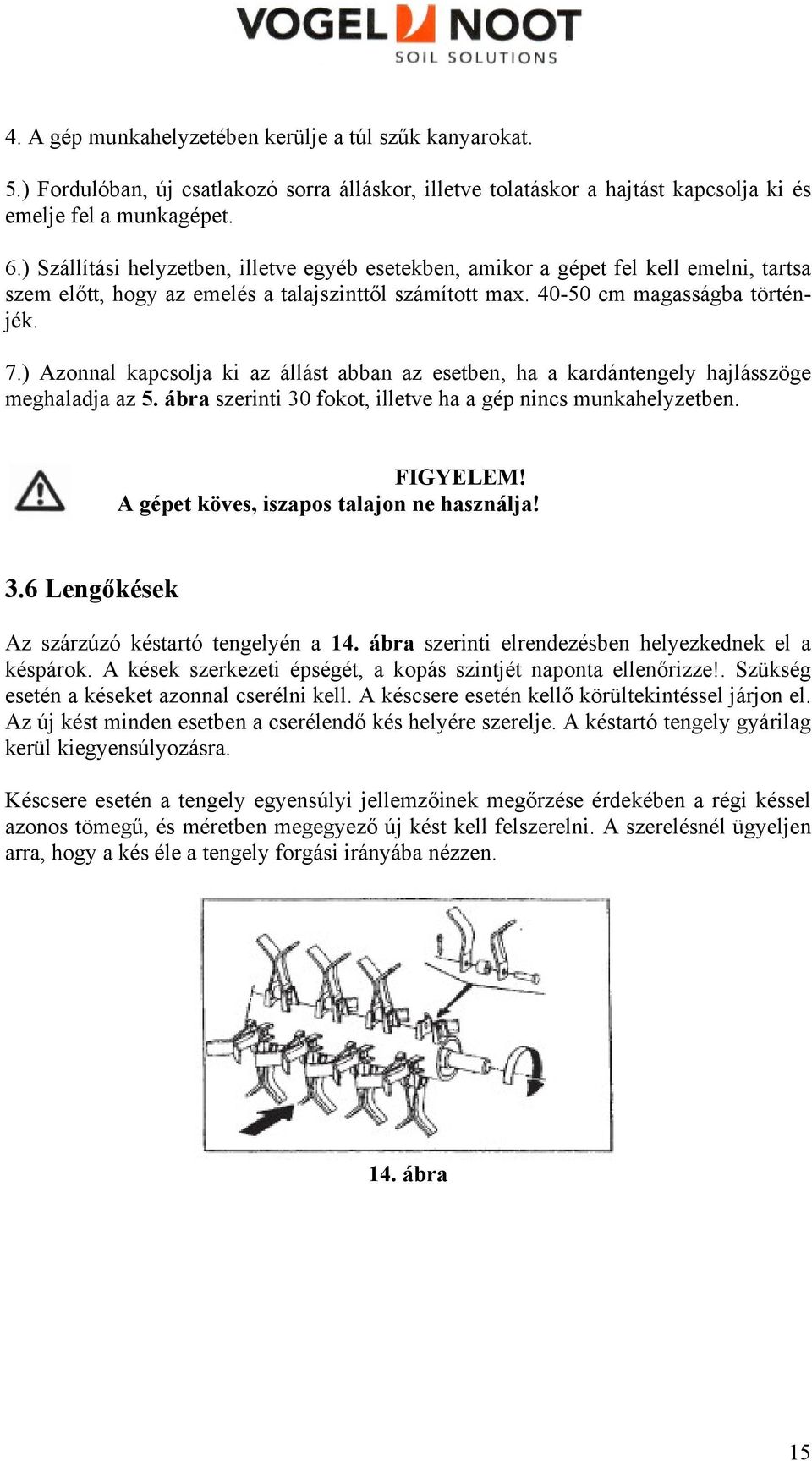

16 4. A gép munkahelyzetében kerülje a túl szűk kanyarokat. 5.) Fordulóban, új csatlakozó sorra álláskor, illetve tolatáskor a hajtást kapcsolja ki és emelje fel a munkagépet. 6.) Szállítási helyzetben, illetve egyéb esetekben, amikor a gépet fel kell emelni, tartsa szem előtt, hogy az emelés a talajszinttől számított max cm magasságba történjék. 7.) Azonnal kapcsolja ki az állást abban az esetben, ha a kardántengely hajlásszöge meghaladja az 5. ábra szerinti 30 fokot, illetve ha a gép nincs munkahelyzetben. FIGYELEM! A gépet köves, iszapos talajon ne használja! 3.6 Lengőkések Az szárzúzó késtartó tengelyén a 14. ábra szerinti elrendezésben helyezkednek el a késpárok. A kések szerkezeti épségét, a kopás szintjét naponta ellenőrizze!. Szükség esetén a késeket azonnal cserélni kell. A késcsere esetén kellő körültekintéssel járjon el. Az új kést minden esetben a cserélendő kés helyére szerelje. A késtartó tengely gyárilag kerül kiegyensúlyozásra. Késcsere esetén a tengely egyensúlyi jellemzőinek megőrzése érdekében a régi késsel azonos tömegű, és méretben megegyező új kést kell felszerelni. A szerelésnél ügyeljen arra, hogy a kés éle a tengely forgási irányába nézzen. 14. ábra 15

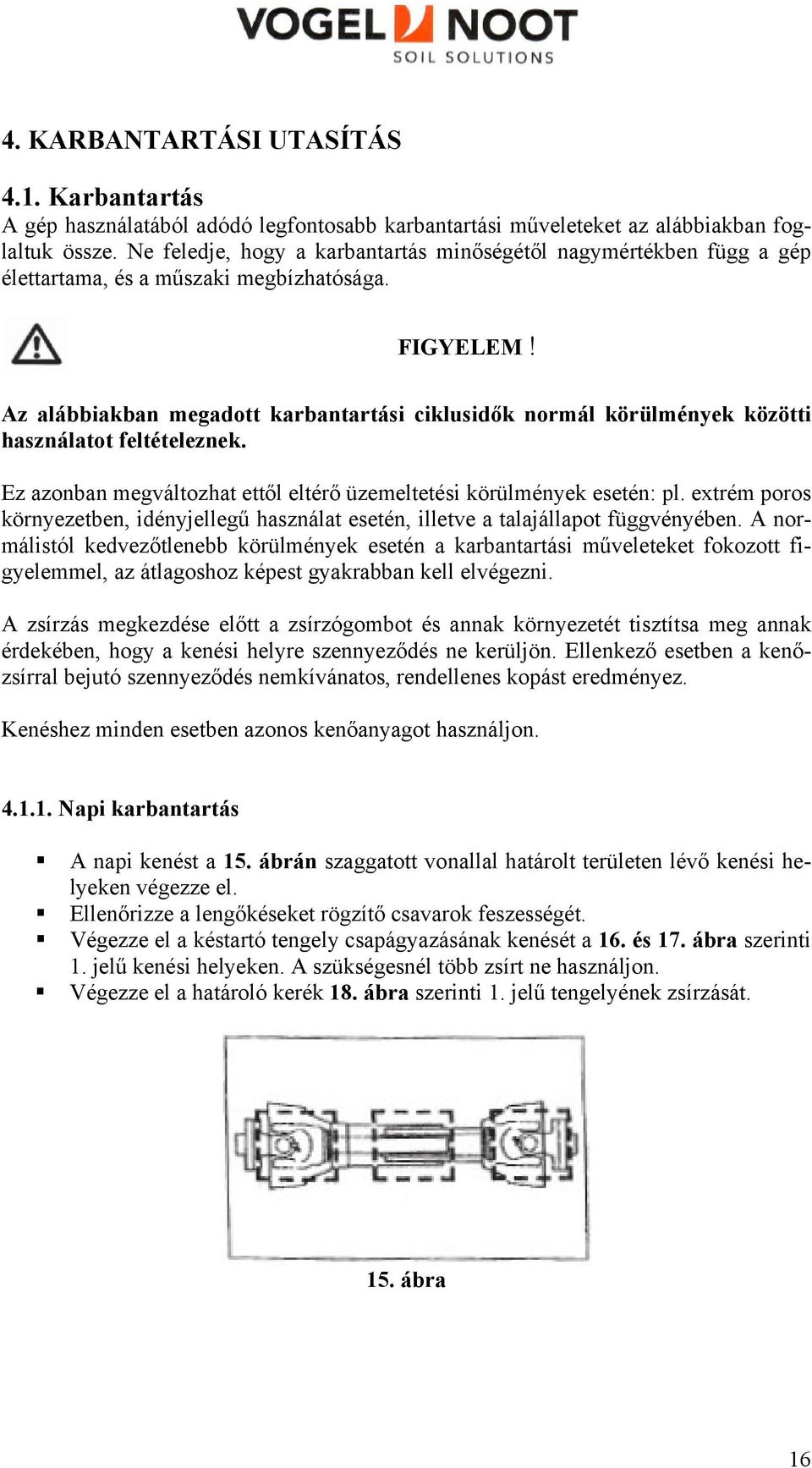

17 4. KARBANTARTÁSI UTASÍTÁS 4.1. Karbantartás A gép használatából adódó legfontosabb karbantartási műveleteket az alábbiakban foglaltuk össze. Ne feledje, hogy a karbantartás minőségétől nagymértékben függ a gép élettartama, és a műszaki megbízhatósága. FIGYELEM! Az alábbiakban megadott karbantartási ciklusidők normál körülmények közötti használatot feltételeznek. Ez azonban megváltozhat ettől eltérő üzemeltetési körülmények esetén: pl. extrém poros környezetben, idényjellegű használat esetén, illetve a talajállapot függvényében. A normálistól kedvezőtlenebb körülmények esetén a karbantartási műveleteket fokozott figyelemmel, az átlagoshoz képest gyakrabban kell elvégezni. A zsírzás megkezdése előtt a zsírzógombot és annak környezetét tisztítsa meg annak érdekében, hogy a kenési helyre szennyeződés ne kerüljön. Ellenkező esetben a kenőzsírral bejutó szennyeződés nemkívánatos, rendellenes kopást eredményez. Kenéshez minden esetben azonos kenőanyagot használjon Napi karbantartás A napi kenést a 15. ábrán szaggatott vonallal határolt területen lévő kenési helyeken végezze el. Ellenőrizze a lengőkéseket rögzítő csavarok feszességét. Végezze el a késtartó tengely csapágyazásának kenését a 16. és 17. ábra szerinti 1. jelű kenési helyeken. A szükségesnél több zsírt ne használjon. Végezze el a határoló kerék 18. ábra szerinti 1. jelű tengelyének zsírzását. 15. ábra 16

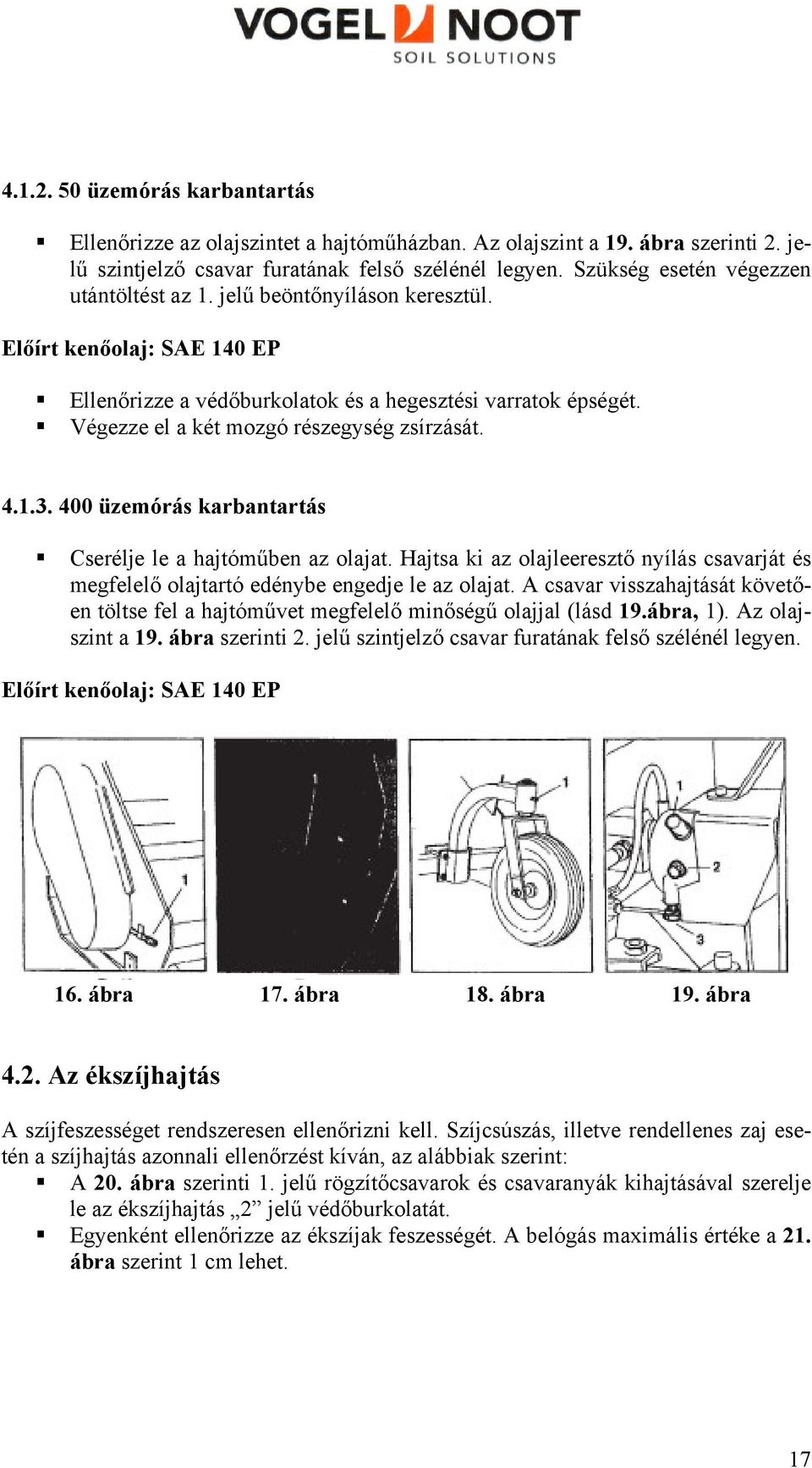

18 üzemórás karbantartás Ellenőrizze az olajszintet a hajtóműházban. Az olajszint a 19. ábra szerinti 2. jelű szintjelző csavar furatának felső szélénél legyen. Szükség esetén végezzen utántöltést az 1. jelű beöntőnyíláson keresztül. Előírt kenőolaj: SAE 140 EP Ellenőrizze a védőburkolatok és a hegesztési varratok épségét. Végezze el a két mozgó részegység zsírzását üzemórás karbantartás Cserélje le a hajtóműben az olajat. Hajtsa ki az olajleeresztő nyílás csavarját és megfelelő olajtartó edénybe engedje le az olajat. A csavar visszahajtását követően töltse fel a hajtóművet megfelelő minőségű olajjal (lásd 19.ábra, 1). Az olajszint a 19. ábra szerinti 2. jelű szintjelző csavar furatának felső szélénél legyen. Előírt kenőolaj: SAE 140 EP 16. ábra 17. ábra 18. ábra 19. ábra 4.2. Az ékszíjhajtás A szíjfeszességet rendszeresen ellenőrizni kell. Szíjcsúszás, illetve rendellenes zaj esetén a szíjhajtás azonnali ellenőrzést kíván, az alábbiak szerint: A 20. ábra szerinti 1. jelű rögzítőcsavarok és csavaranyák kihajtásával szerelje le az ékszíjhajtás 2 jelű védőburkolatát. Egyenként ellenőrizze az ékszíjak feszességét. A belógás maximális értéke a 21. ábra szerint 1 cm lehet. 17

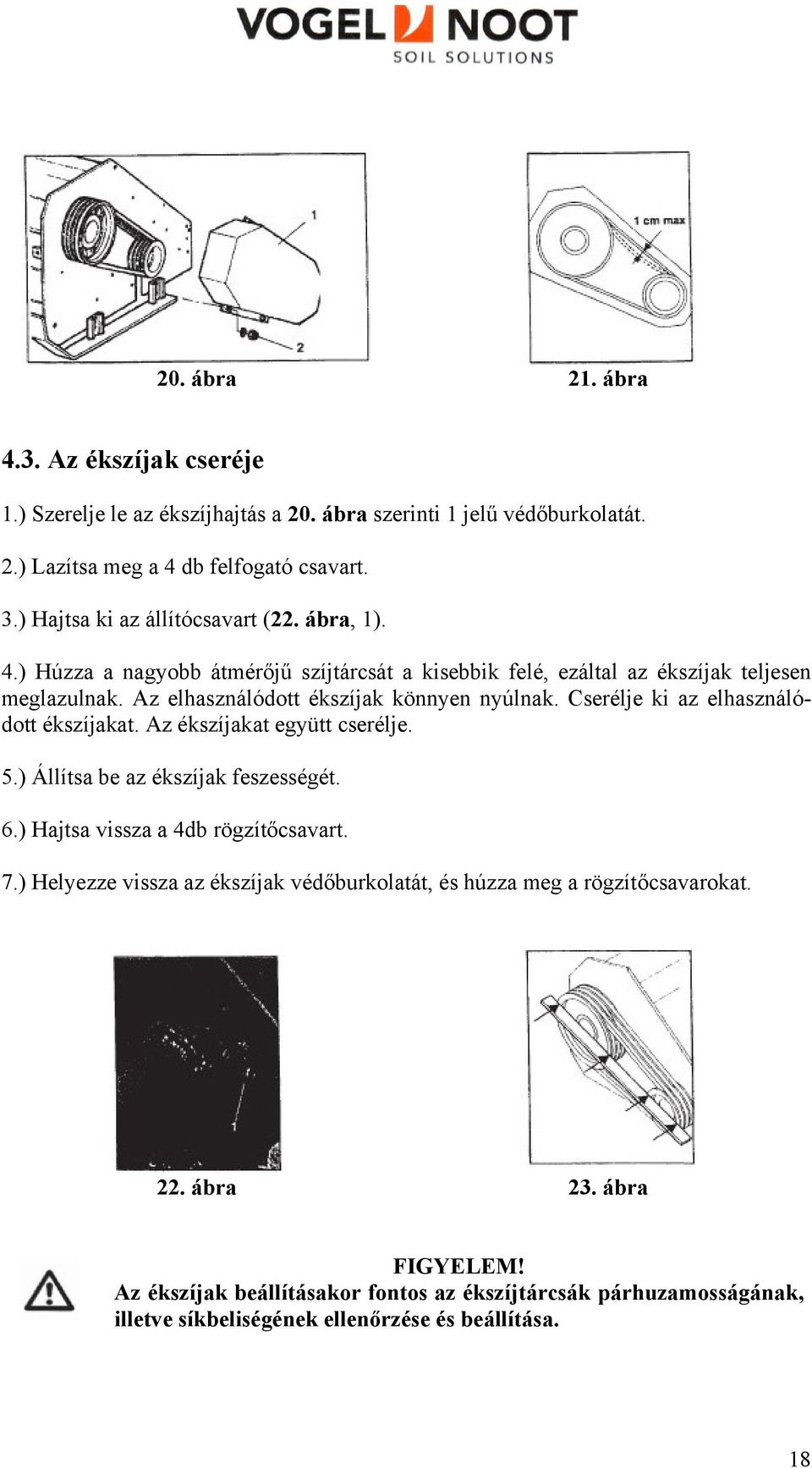

19 20. ábra 21. ábra 4.3. Az ékszíjak cseréje 1.) Szerelje le az ékszíjhajtás a 20. ábra szerinti 1 jelű védőburkolatát. 2.) Lazítsa meg a 4 db felfogató csavart. 3.) Hajtsa ki az állítócsavart (22. ábra, 1). 4.) Húzza a nagyobb átmérőjű szíjtárcsát a kisebbik felé, ezáltal az ékszíjak teljesen meglazulnak. Az elhasználódott ékszíjak könnyen nyúlnak. Cserélje ki az elhasználódott ékszíjakat. Az ékszíjakat együtt cserélje. 5.) Állítsa be az ékszíjak feszességét. 6.) Hajtsa vissza a 4db rögzítőcsavart. 7.) Helyezze vissza az ékszíjak védőburkolatát, és húzza meg a rögzítőcsavarokat. 22. ábra 23. ábra FIGYELEM! Az ékszíjak beállításakor fontos az ékszíjtárcsák párhuzamosságának, illetve síkbeliségének ellenőrzése és beállítása. 18

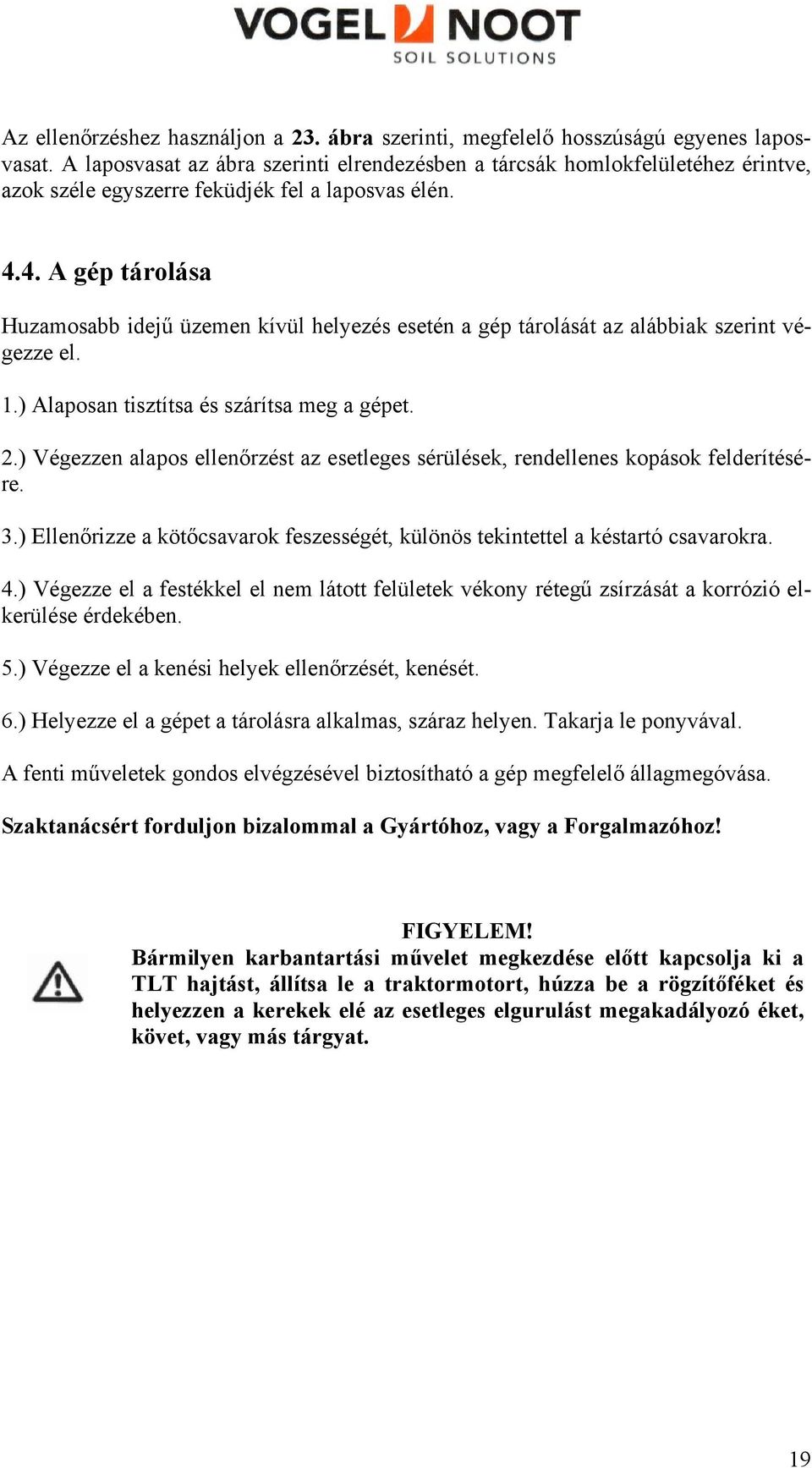

20 Az ellenőrzéshez használjon a 23. ábra szerinti, megfelelő hosszúságú egyenes laposvasat. A laposvasat az ábra szerinti elrendezésben a tárcsák homlokfelületéhez érintve, azok széle egyszerre feküdjék fel a laposvas élén A gép tárolása Huzamosabb idejű üzemen kívül helyezés esetén a gép tárolását az alábbiak szerint végezze el. 1.) Alaposan tisztítsa és szárítsa meg a gépet. 2.) Végezzen alapos ellenőrzést az esetleges sérülések, rendellenes kopások felderítésére. 3.) Ellenőrizze a kötőcsavarok feszességét, különös tekintettel a késtartó csavarokra. 4.) Végezze el a festékkel el nem látott felületek vékony rétegű zsírzását a korrózió elkerülése érdekében. 5.) Végezze el a kenési helyek ellenőrzését, kenését. 6.) Helyezze el a gépet a tárolásra alkalmas, száraz helyen. Takarja le ponyvával. A fenti műveletek gondos elvégzésével biztosítható a gép megfelelő állagmegóvása. Szaktanácsért forduljon bizalommal a Gyártóhoz, vagy a Forgalmazóhoz! FIGYELEM! Bármilyen karbantartási művelet megkezdése előtt kapcsolja ki a TLT hajtást, állítsa le a traktormotort, húzza be a rögzítőféket és helyezzen a kerekek elé az esetleges elgurulást megakadályozó éket, követ, vagy más tárgyat. 19

21 GARANCIA NYILATKOZAT A garancia az alábbiakra terjed ki: A Gyártó az első tulajdonos felé garantálja az eladásra került gép működképességét és szükség esetén a műszaki kiszolgálhatóságát. A Gyártó garantálja, hogy az esetleges anyaghibára, tervezési-, vagy gyártási hibára visszavezethető meghibásodás esetén vállalja a termék helyreállítását. A garancia időtartama: A garancia a termék vásárló számára történő átadásának napján veszi kezdetét. A garancia időtartama: A szerkezeti elemekre szólóan 1 év Beszállítótól vásárolt, nem a gyártó által előállított alkatrészekre (pl. csapágyak) a garancia az alkatrészt előállító gyártó által biztosított időtartamra szól. A termék garanciális helyreállítása: Azon esetekben, amikor a meghibásodás bizonyíthatóan anyaghibára, tervezési-, vagy gyártási hibára vezethető vissza, és a kérdéses alkatrész, részegység a szerviz szolgálat által nem helyreállítható, annak javítása, vagy cseréje a Gyártóhoz ( a Wartberg-i gyár) történő beszállítást követően megtörténik. A Gyártó saját hatáskörben, az általa végzett vizsgálat eredménye, illetve a meghibásodással kapcsolatos esetleges bizonyítékok figyelembevételével dönt a helyreállítás módjára vonatkozóan. A helyreállítás a garancia időtartamát nem változtatja meg. Egyéb árcsökkentésre, árvisszatérítésre, a közvetlen- és közvetett károkkal kapcsolatos kompenzációra nincs lehetőség Garancia kizáró okok: A garancia nem terjed ki: A természetes, normális kopásból, elhasználódásból adódó műszaki állapot változásra, Gondatlan, nem szakszerű kezelésből, illetve túlterhelésből adódó meghibásodásokra. A garancia érvényét veszti: a) Amennyiben a Gyártó a meghibásodástól számított 8 napon belül nem kap írásbeli értesítést a garancia igénnyel kapcsolatban. Nem megfelelő, vagy hiányos termékbeszállítás esetén, vagy egyéb nyilvánvaló nem megfelelőség esetén. b) Amennyiben a termék használatával kapcsolatos, a Kezelési és Karbantartási Utasításban rögzített utasítások maradéktalanul nem kerültek betartásra. 20

22 c) A gép kezelő, vagy egy harmadik személy általi helytelen csatlakoztatása, vagy üzembe helyezése, üzemeltetése esetén. d) A terméknek a felhasználó, vagy egy harmadik személy által, a Gyártó előzetes hozzájárulásának hiányában történő átalakítása, módosítása. e) Amennyiben a termék a garancia időtartama alatt ismételt értékesítésre kerül. f) A termék vásárlásával kapcsolatos fizetési, vagy egyéb, a vevőt terhelő kötelezettségek nem teljesítése esetén. g) Amennyiben a termék a Gyártó által nem engedélyezett kiegészítő felszerelésekkel kerül felszerelésre. h) Amennyiben a garancia levél az értékesítéskor nem, vagy nem megfelelően került kitöltésre. 21

23 VN MasterCut szárzúzó és mulcsozó áttekintése Műszaki adatok Típus Munka- Teljes- Teljesítmény- Súly Ékszíjak Kés/ Ø Rotor- Oldalra- - szélesség szélesség igény Hátsó/Mellső száma kalapács/ Rotor- fordulatszám tolás - kiskalapács/ tengely 540 / cm cm min (KW/PS) kg Db száma mm mm Mulcsozó TK TK / / / 24 / / TK / / / 28 / / TK / / / 34 / / TK / / / 40 / / TK / / / 80 / / Mulcsozó TSA/L TSA/L / / / 8 / / 1728 ± 62,5 TSA/L / / / 10 / / 1728 ± 125 TSA/L / / / 12 / / 1728 ± 125 TSA/L / / / 14 / / 1728 ± 200 TSA/L / / / 16 / / 1728 ± 200 TSA/L / / / 18 / / 1728 ± 200 TSA/L / / / 20 / / 1728 ± 200 TSA/L / / / 22 / / 1728 ± 200 Mulcsozó TSA/P TSA/P / / / 18 / / 1728 ±200 TSA/P / / / 20 / / 1728 ± 200 TSA/P / / / 22 / / 1728 ± 200 TSA/P / / / 24 / / 1728 ± 200 TSA/P / / / 28 / / 1728 ± 200 TSA/P / / / 32 / / 1728 ± 200 Szárzúzó TSL TSL / / - / / - ± 125 TSL / / - / / - ± 125 TSL / / - / / - ± 125 TSL / / - / / - ± 125 TSL / / - / / - ± 125 Szárzúzó TST TST / / 18 / / 1728 ± 125 TST / / 22 / / 1728 ± 125 TST / / 24 / / 1728 ± 125 TST / / 26 / / 1728 ± 125 TST / / 30 / / 1728 ± 125 TST / / 34 / / 1728 ± 125 TST / / 36 / / 1728 ± 125 TST 320 DT 1) / / 40 / / 1728 ± 125 TST 320 DTDR 2) / / 40 / / TST 400 DT 1) / / 48 / / TST 400 DTDR 2) / / 48 / / Hydro összecsukható szárzúzó TSL-V / / - / / TSL-V / / - / / TSL-V / / - / / TST-V / / - / / - - TST-V / / - / / - - TST-V / / - / / - - TST-V / / - / / - - Rézsű mulcsozó SA/L SA/L / / 14 / / SA/L / / 16 / / SA/L / / 18 / / SA/L / / 20 / / ) Kétoldali ékszíjhajtás 2) Kétoldali ékszíjhajtás és osztott rotor
