1 CNB-SMC1063P Bozsák Tamás Felhasználói kézikönyv 1

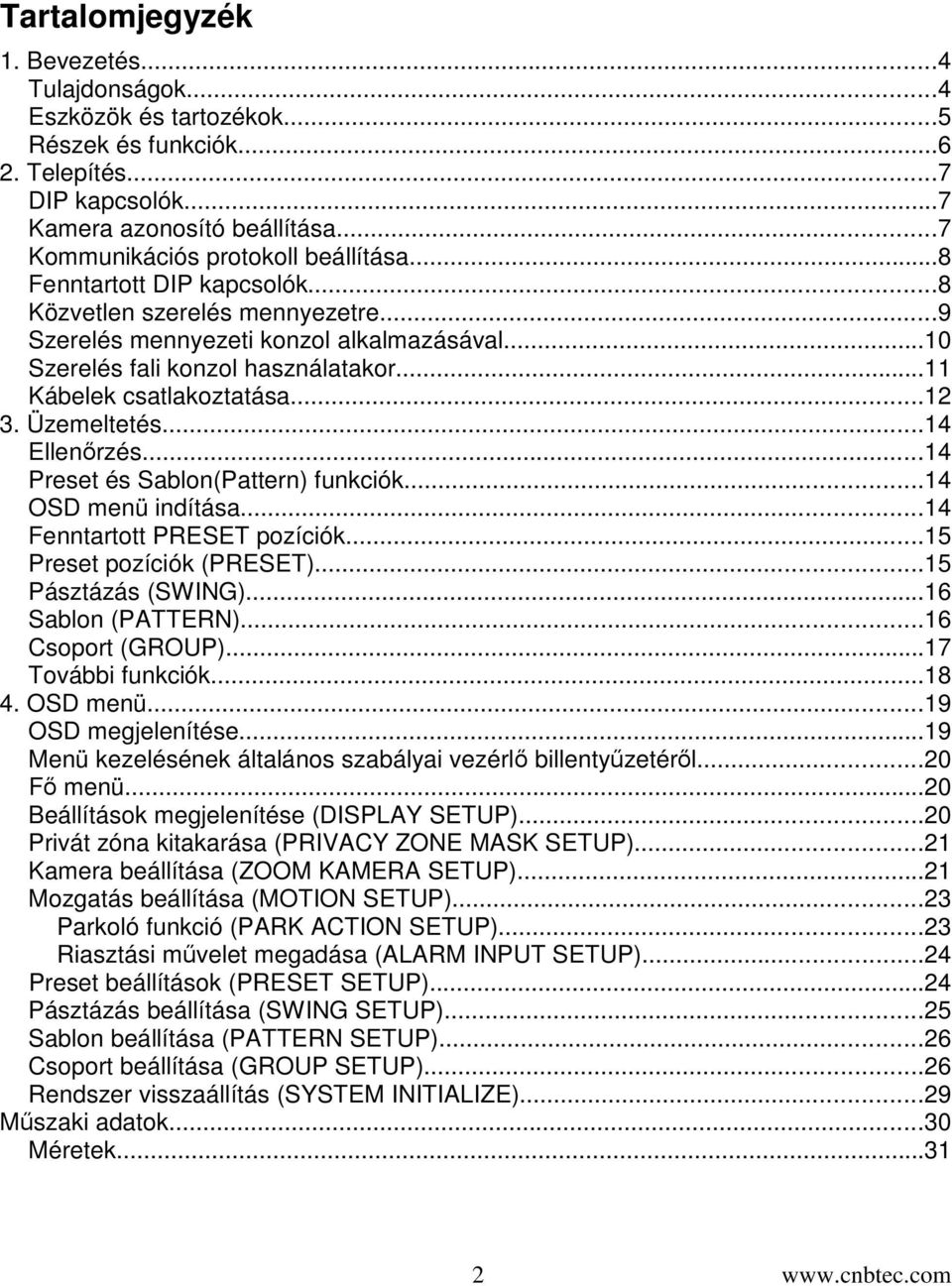

2 Tartalomjegyzék 1. Bevezetés...4 Tulajdonságok...4 Eszközök és tartozékok...5 Részek és funkciók Telepítés...7 DIP kapcsolók...7 Kamera azonosító beállítása...7 Kommunikációs protokoll beállítása...8 Fenntartott DIP kapcsolók...8 Közvetlen szerelés mennyezetre...9 Szerelés mennyezeti konzol alkalmazásával...10 Szerelés fali konzol használatakor...11 Kábelek csatlakoztatása Üzemeltetés...14 Ellenrzés...14 Preset és Sablon(Pattern) funkciók...14 OSD menü indítása...14 Fenntartott PRESET pozíciók...15 Preset pozíciók (PRESET)...15 Pásztázás (SWING)...16 Sablon (PATTERN)...16 Csoport (GROUP)...17 További funkciók OSD menü...19 OSD megjelenítése...19 Menü kezelésének általános szabályai vezérl billentyzetérl...20 F menü...20 Beállítások megjelenítése (DISPLAY SETUP)...20 Privát zóna kitakarása (PRIVACY ZONE MASK SETUP)...21 Kamera beállítása (ZOOM KAMERA SETUP)...21 Mozgatás beállítása (MOTION SETUP)...23 Parkoló funkció (PARK ACTION SETUP)...23 Riasztási mvelet megadása (ALARM INPUT SETUP)...24 Preset beállítások (PRESET SETUP)...24 Pásztázás beállítása (SWING SETUP)...25 Sablon beállítása (PATTERN SETUP)...26 Csoport beállítása (GROUP SETUP)...26 Rendszer visszaállítás (SYSTEM INITIALIZE)...29 Mszaki adatok...30 Méretek

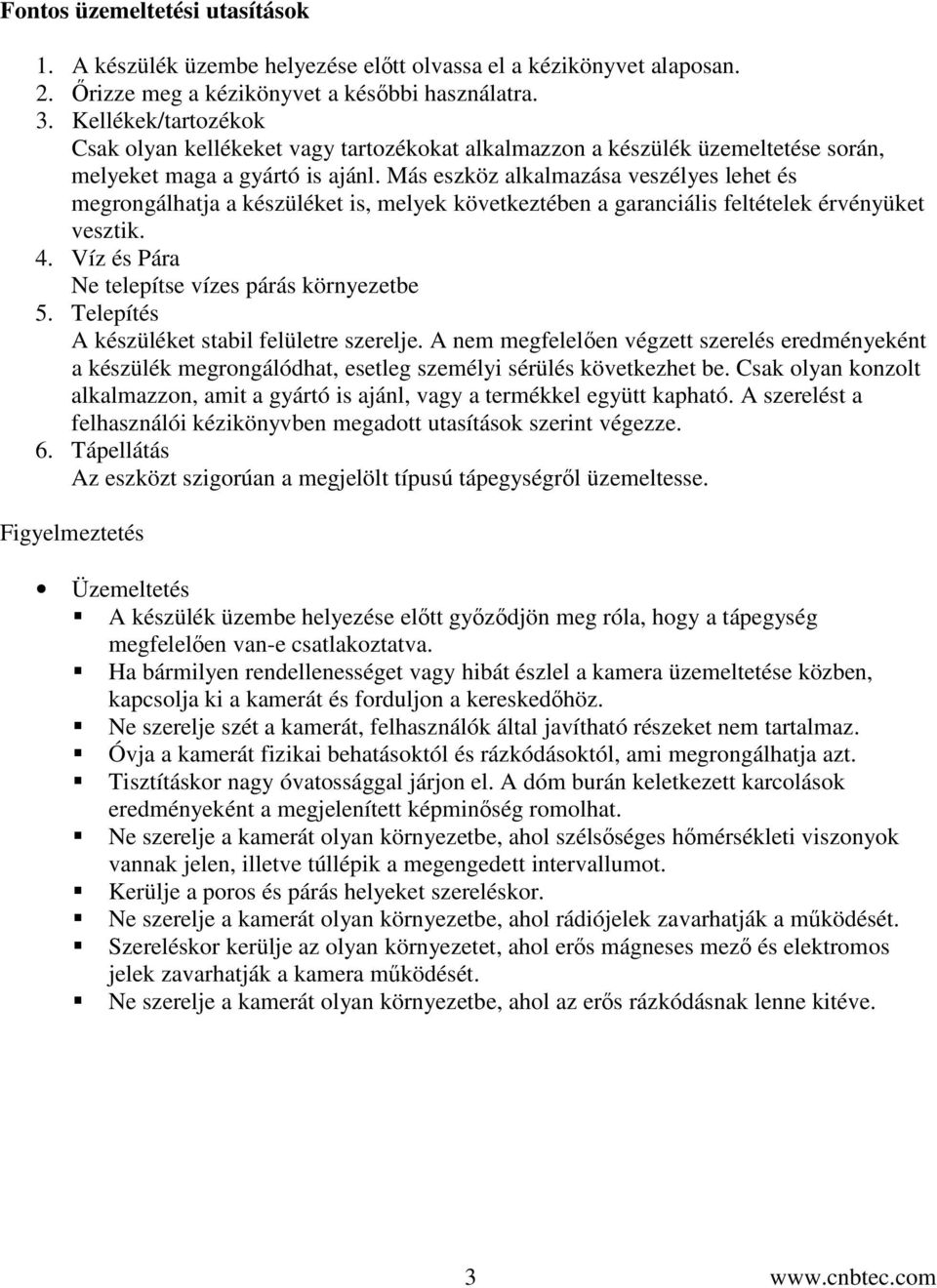

3 Fontos üzemeltetési utasítások 1. A készülék üzembe helyezése eltt olvassa el a kézikönyvet alaposan. 2. rizze meg a kézikönyvet a késbbi használatra. 3. Kellékek/tartozékok Csak olyan kellékeket vagy tartozékokat alkalmazzon a készülék üzemeltetése során, melyeket maga a gyártó is ajánl. Más eszköz alkalmazása veszélyes lehet és megrongálhatja a készüléket is, melyek következtében a garanciális feltételek érvényüket vesztik. 4. Víz és Pára Ne telepítse vízes párás környezetbe 5. Telepítés A készüléket stabil felületre szerelje. A nem megfelelen végzett szerelés eredményeként a készülék megrongálódhat, esetleg személyi sérülés következhet be. Csak olyan konzolt alkalmazzon, amit a gyártó is ajánl, vagy a termékkel együtt kapható. A szerelést a felhasználói kézikönyvben megadott utasítások szerint végezze. 6. Tápellátás Az eszközt szigorúan a megjelölt típusú tápegységrl üzemeltesse. Figyelmeztetés Üzemeltetés A készülék üzembe helyezése eltt gyzdjön meg róla, hogy a tápegység megfelelen van-e csatlakoztatva. Ha bármilyen rendellenességet vagy hibát észlel a kamera üzemeltetése közben, kapcsolja ki a kamerát és forduljon a kereskedhöz. Ne szerelje szét a kamerát, felhasználók által javítható részeket nem tartalmaz. Óvja a kamerát fizikai behatásoktól és rázkódásoktól, ami megrongálhatja azt. Tisztításkor nagy óvatossággal járjon el. A dóm burán keletkezett karcolások eredményeként a megjelenített képminség romolhat. Ne szerelje a kamerát olyan környezetbe, ahol szélsséges hmérsékleti viszonyok vannak jelen, illetve túllépik a megengedett intervallumot. Kerülje a poros és párás helyeket szereléskor. Ne szerelje a kamerát olyan környezetbe, ahol rádiójelek zavarhatják a mködését. Szereléskor kerülje az olyan környezetet, ahol ers mágneses mez és elektromos jelek zavarhatják a kamera mködését. Ne szerelje a kamerát olyan környezetbe, ahol az ers rázkódásnak lenne kitéve. 3

4 1. Bevezetés Tulajdonságok Kamera tulajdonságai Érzékel: 1/4" INTERLINE TRANSFER CCD Zoom: 10x optikai zoom, 10x digitális zoom Day&Night funkció Fókusz mód: auto-fókusz, manuális fókusz, automatikus auto/manuális Független és párhuzamos beállítások a Preset pozícióknál PAN/TILT funkciók Maximum 360º/másodperc nagysebesség PAN/TILT mozgás Vektoros technológia alkalmazása; a PAN/TILT mozgást a legrövidebb útvonalon végzi, ennek köszönheten a a pozícióba álláshoz szükséges id is csökken és a monitoron megjelenített kép természetesebbnek tnik. Vezérl használatával alacsony sebesség is elérhet (0,05º/másodperc). Ennek a funkciónak köszönheten könnyebb a kívánt célpontot lokalizálni. Ezenkívül az zoomarányos PAN/TILT mozgatás is elsegíti a kamera pozicionálását. PRESET, Sablon, Pásztázás, Csoport, Privát zóna kitakarás és további funkciók Maximum 127 PRESET pozíciót lehet megadni, és minden pozíció tulajdonságait különkülön be lehet állítani. Mint például: fehér színegyensúly, auto expozíció, címke, relé kimenet, stb. Maximum 8 Pásztázási útvonalat lehet tárolni. Ennek segítségével a kamera két PRESET pozíció között vált a megadott sebességgel. Maximum 4 Sablont lehet rögzíteni és visszajátszani. Ennek segítségével a JOYSTICKról történ kézzel történ mozgatási parancsokat lehet elmenteni. Maximum 8 Csoport tárolása lehetséges. Ennek segítségével a kamera ismétld jelleggel végez mozgást a PRESET, Sablon vagy Pásztázás beállítások kombinációját alkalmazva. Egy Csoport maximum 20 bejegyzést tartalmazhat PRESET, Sablon vagy Pásztázás beállításokból vegyesen. Privát zóna kijelölése lehetséges mások privát szférájának tiszteletben tartása érdekében (maximum 4 zóna jelölhet ki). PTZ (PAN/TILT/ZOOM) vezérlés Max. 255 kamera vezérelhet RS-485-ön keresztül A vezérléshez választható Pelco-D vagy Pelco-P protokoll 4

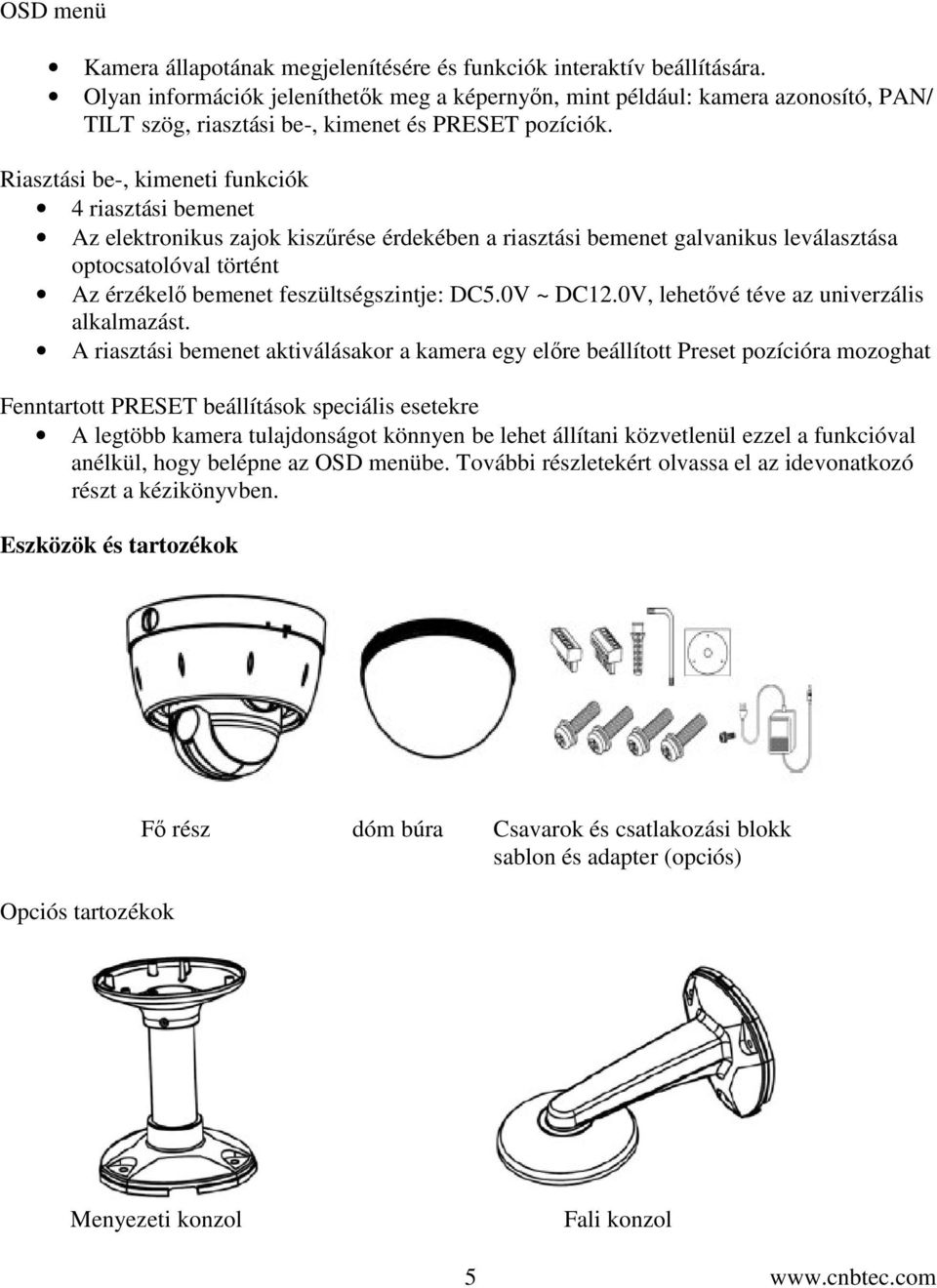

5 OSD menü Kamera állapotának megjelenítésére és funkciók interaktív beállítására. Olyan információk jeleníthetk meg a képernyn, mint például: kamera azonosító, PAN/ TILT szög, riasztási be-, kimenet és PRESET pozíciók. Riasztási be-, kimeneti funkciók 4 riasztási bemenet Az elektronikus zajok kiszrése érdekében a riasztási bemenet galvanikus leválasztása optocsatolóval történt Az érzékel bemenet feszültségszintje: DC5.0V ~ DC12.0V, lehetvé téve az univerzális alkalmazást. A riasztási bemenet aktiválásakor a kamera egy elre beállított Preset pozícióra mozoghat Fenntartott PRESET beállítások speciális esetekre A legtöbb kamera tulajdonságot könnyen be lehet állítani közvetlenül ezzel a funkcióval anélkül, hogy belépne az OSD menübe. További részletekért olvassa el az idevonatkozó részt a kézikönyvben. Eszközök és tartozékok Opciós tartozékok F rész dóm búra Csavarok és csatlakozási blokk sablon és adapter (opciós) Menyezeti konzol Fali konzol 5

6 Részek és funkciók F egység / felületre szerelhet konzol Felülnézet 1. Ne távolítsa el a védfóliát a dóm buráról mindaddig, amíg a szerelést teljes mértékben be nem fejezte, hogy megóvja a portól és karcolásoktól. 2. Felületre szerelhet konzol: arra használatos, hogy a kamerát közvetlenül a mennyezetre lehessen szerelni. 3. Ne használja ezt a konzolt, ha a kamerát mennyezeti vagy fali konzollal szeretné felszerelni. 4. A rögzít csavarok segítségével rögzítse a kamerát a felületre szerelhet konzolhoz. 5. Kábel csatlakozások: ide vannak csatlakoztatva a táp, videó, kommunikációs és riasztási kábelek csatlakoztatására. 6. A DIP kapcsoló segítségével módosíthatja a kamera azonosítót és protokollt. 6

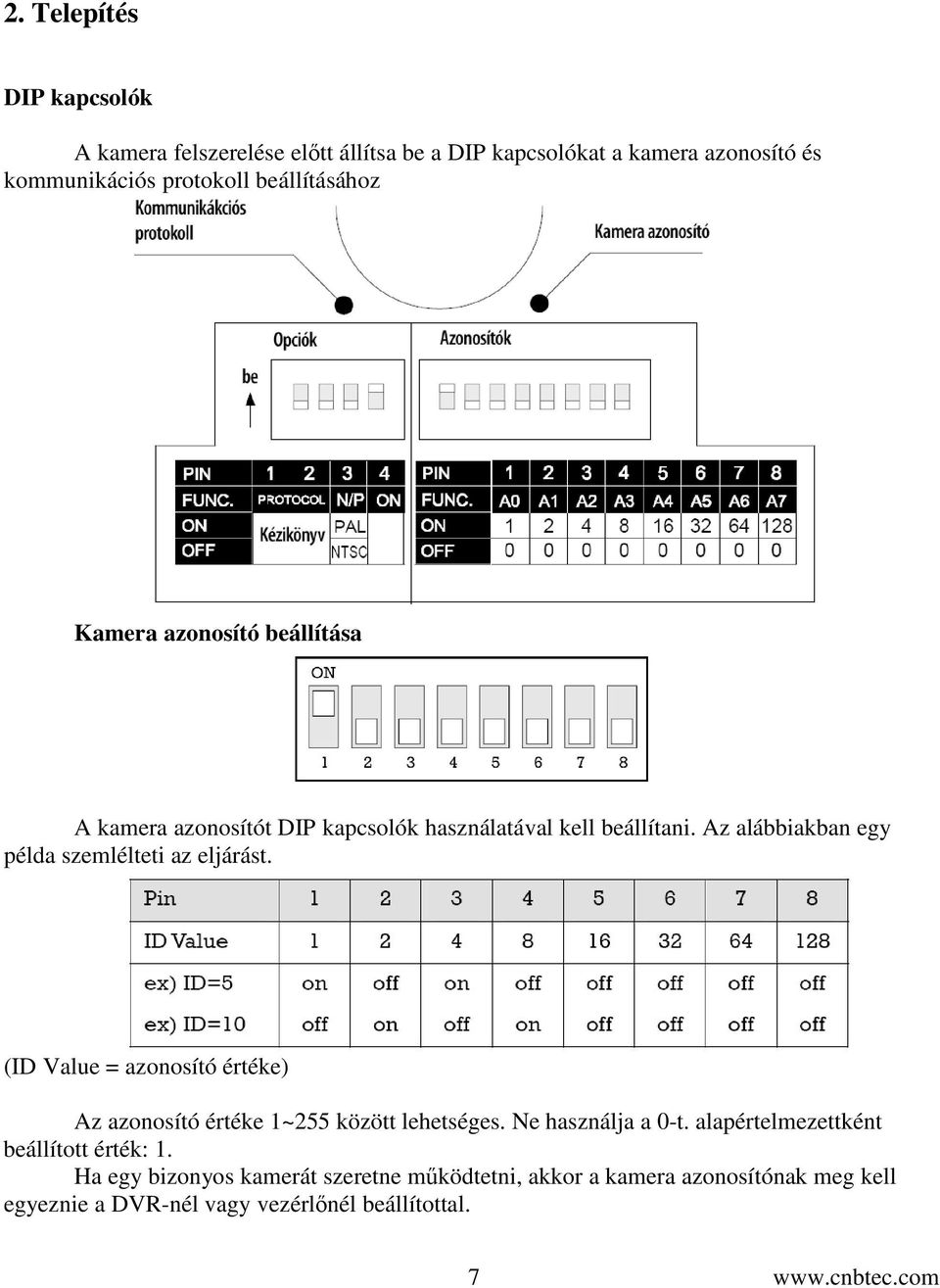

7 2. Telepítés DIP kapcsolók A kamera felszerelése eltt állítsa be a DIP kapcsolókat a kamera azonosító és kommunikációs protokoll beállításához Kamera azonosító beállítása A kamera azonosítót DIP kapcsolók használatával kell beállítani. Az alábbiakban egy példa szemlélteti az eljárást. (ID Value = azonosító értéke) Az azonosító értéke 1~255 között lehetséges. Ne használja a 0-t. alapértelmezettként beállított érték: 1. Ha egy bizonyos kamerát szeretne mködtetni, akkor a kamera azonosítónak meg kell egyeznie a DVR-nél vagy vezérlnél beállítottal. 7

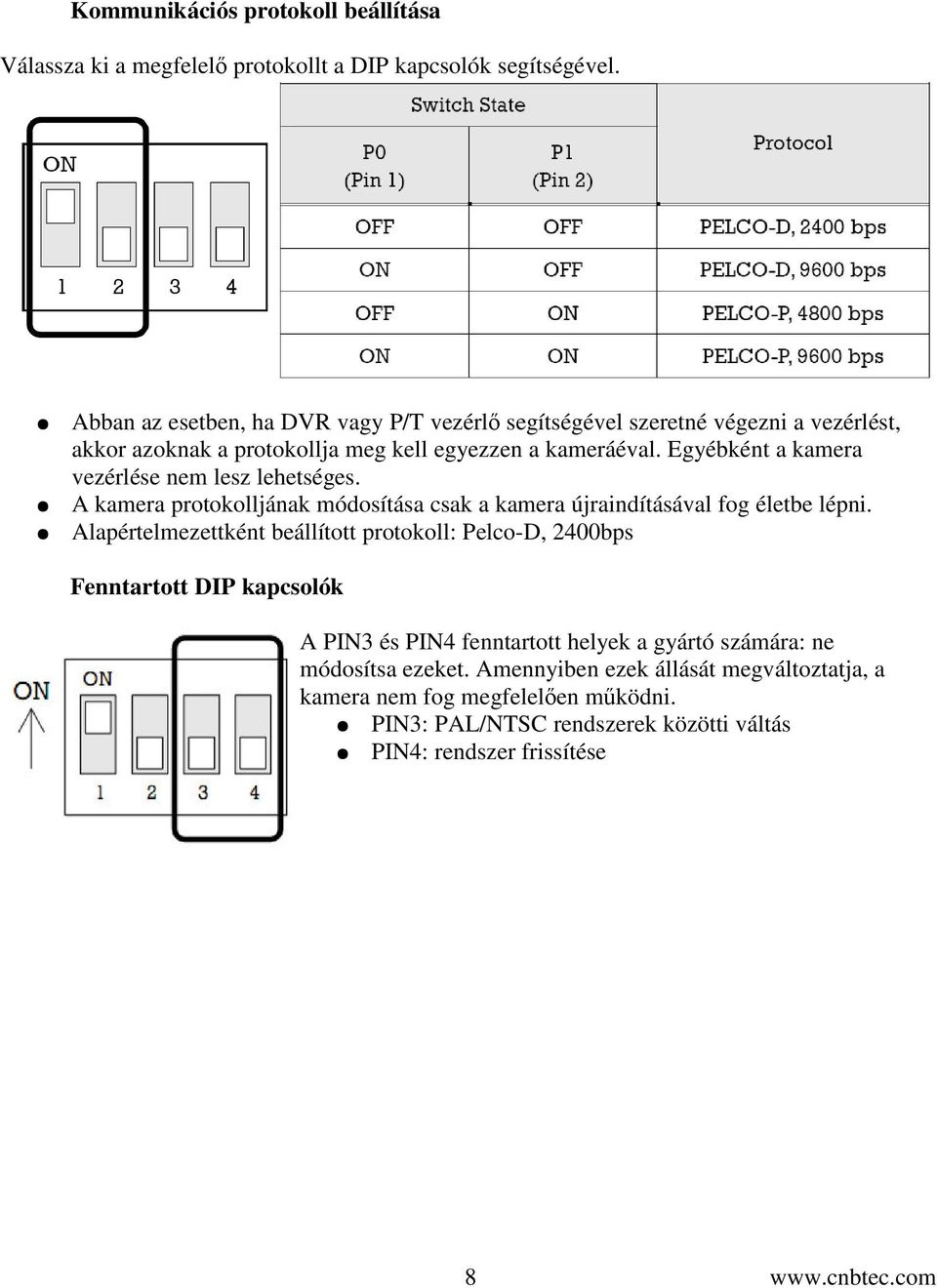

8 Kommunikációs protokoll beállítása Válassza ki a megfelel protokollt a DIP kapcsolók segítségével. Abban az esetben, ha DVR vagy P/T vezérl segítségével szeretné végezni a vezérlést, akkor azoknak a protokollja meg kell egyezzen a kameráéval. Egyébként a kamera vezérlése nem lesz lehetséges. A kamera protokolljának módosítása csak a kamera újraindításával fog életbe lépni. Alapértelmezettként beállított protokoll: Pelco-D, 2400bps Fenntartott DIP kapcsolók A PIN3 és PIN4 fenntartott helyek a gyártó számára: ne módosítsa ezeket. Amennyiben ezek állását megváltoztatja, a kamera nem fog megfelelen mködni. PIN3: PAL/NTSC rendszerek közötti váltás PIN4: rendszer frissítése 8

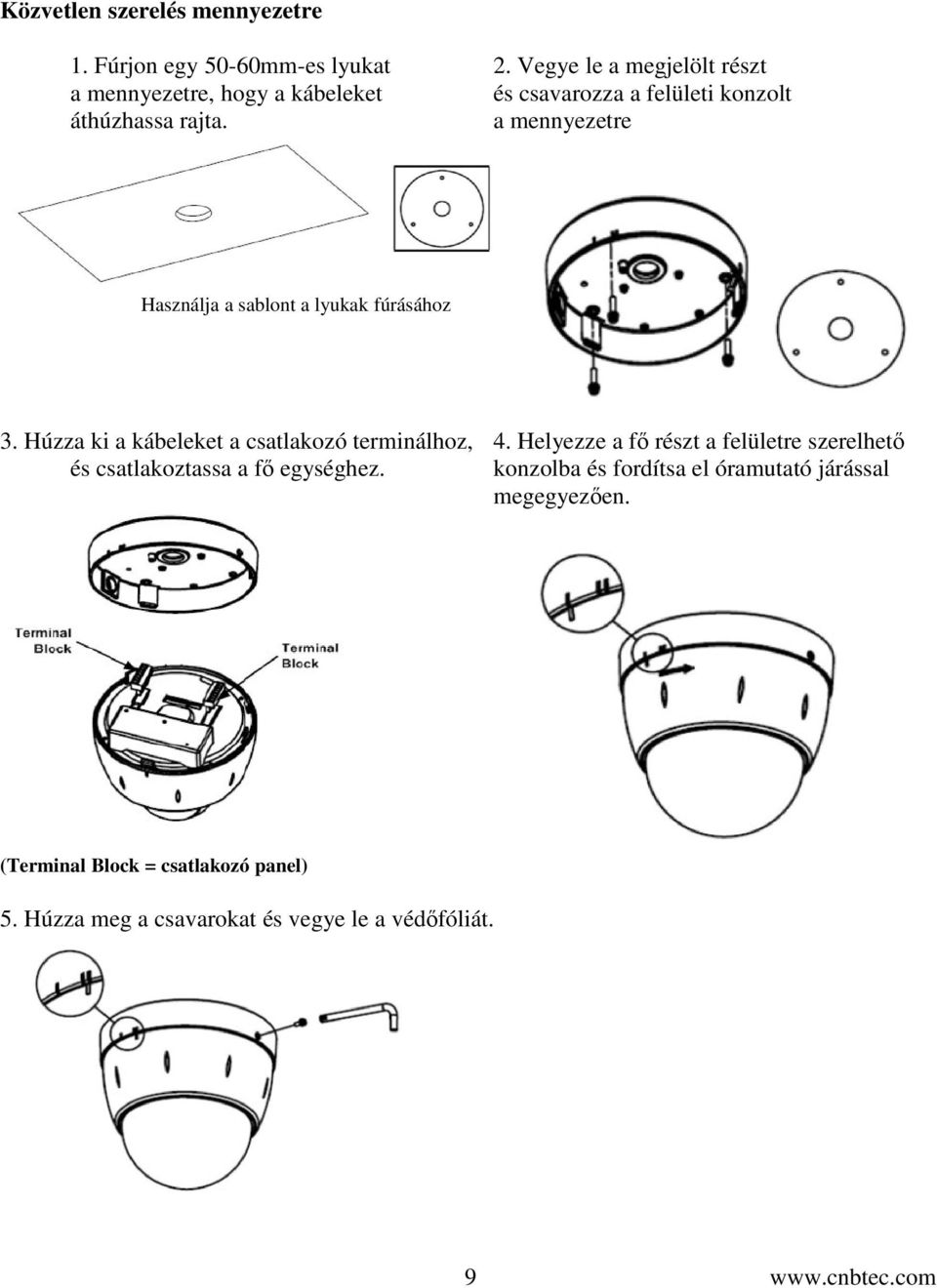

9 Közvetlen szerelés mennyezetre 1. Fúrjon egy 50-60mm-es lyukat 2. Vegye le a megjelölt részt a mennyezetre, hogy a kábeleket és csavarozza a felületi konzolt áthúzhassa rajta. a mennyezetre Használja a sablont a lyukak fúrásához 3. Húzza ki a kábeleket a csatlakozó terminálhoz, 4. Helyezze a f részt a felületre szerelhet és csatlakoztassa a f egységhez. konzolba és fordítsa el óramutató járással megegyezen. (Terminal Block = csatlakozó panel) 5. Húzza meg a csavarokat és vegye le a védfóliát. 9

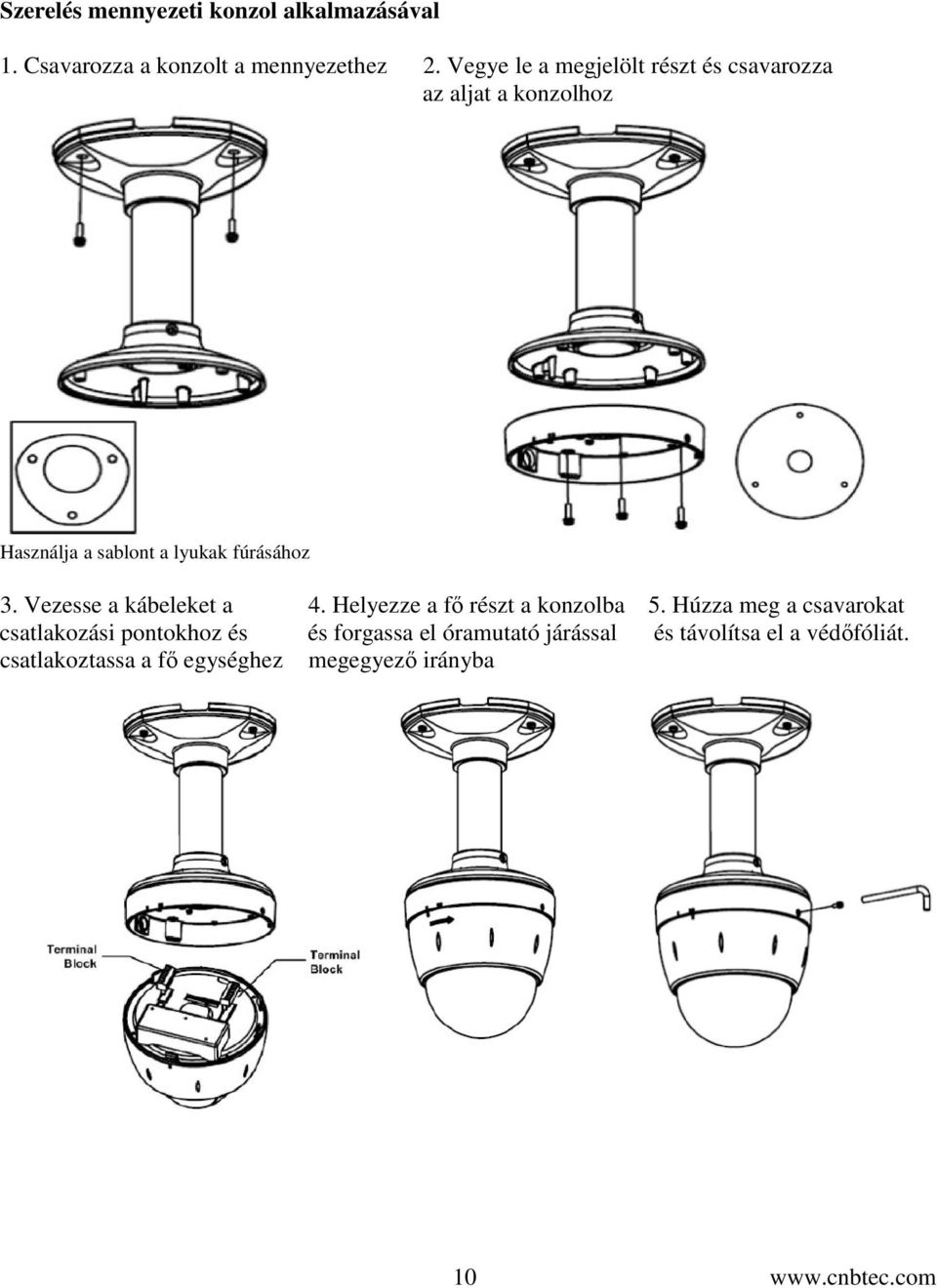

10 Szerelés mennyezeti konzol alkalmazásával 1. Csavarozza a konzolt a mennyezethez 2. Vegye le a megjelölt részt és csavarozza az aljat a konzolhoz Használja a sablont a lyukak fúrásához 3. Vezesse a kábeleket a 4. Helyezze a f részt a konzolba 5. Húzza meg a csavarokat csatlakozási pontokhoz és és forgassa el óramutató járással és távolítsa el a védfóliát. csatlakoztassa a f egységhez megegyez irányba 10

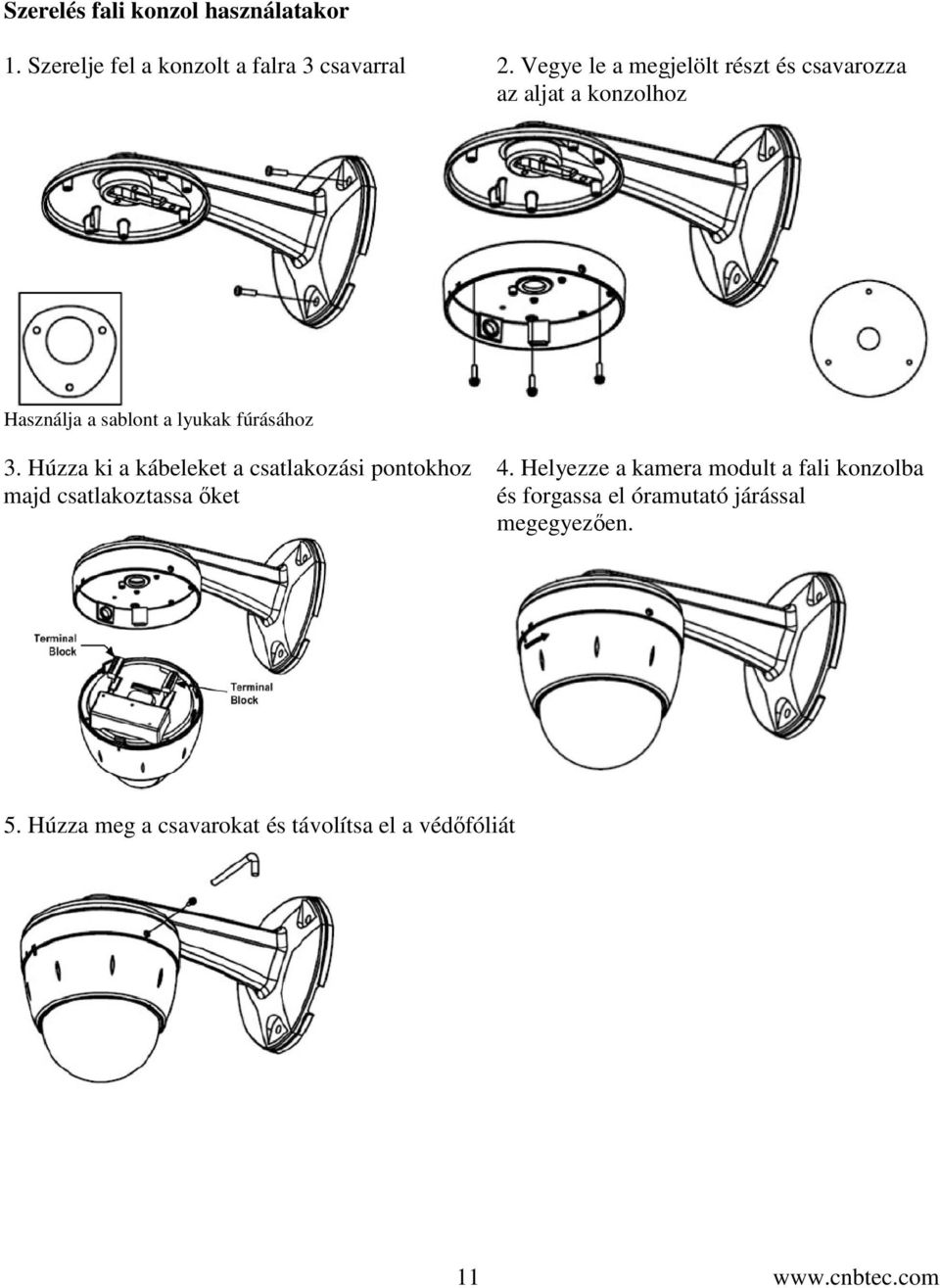

11 Szerelés fali konzol használatakor 1. Szerelje fel a konzolt a falra 3 csavarral 2. Vegye le a megjelölt részt és csavarozza az aljat a konzolhoz Használja a sablont a lyukak fúrásához 3. Húzza ki a kábeleket a csatlakozási pontokhoz 4. Helyezze a kamera modult a fali konzolba majd csatlakoztassa ket és forgassa el óramutató járással megegyezen. 5. Húzza meg a csavarokat és távolítsa el a védfóliát 11

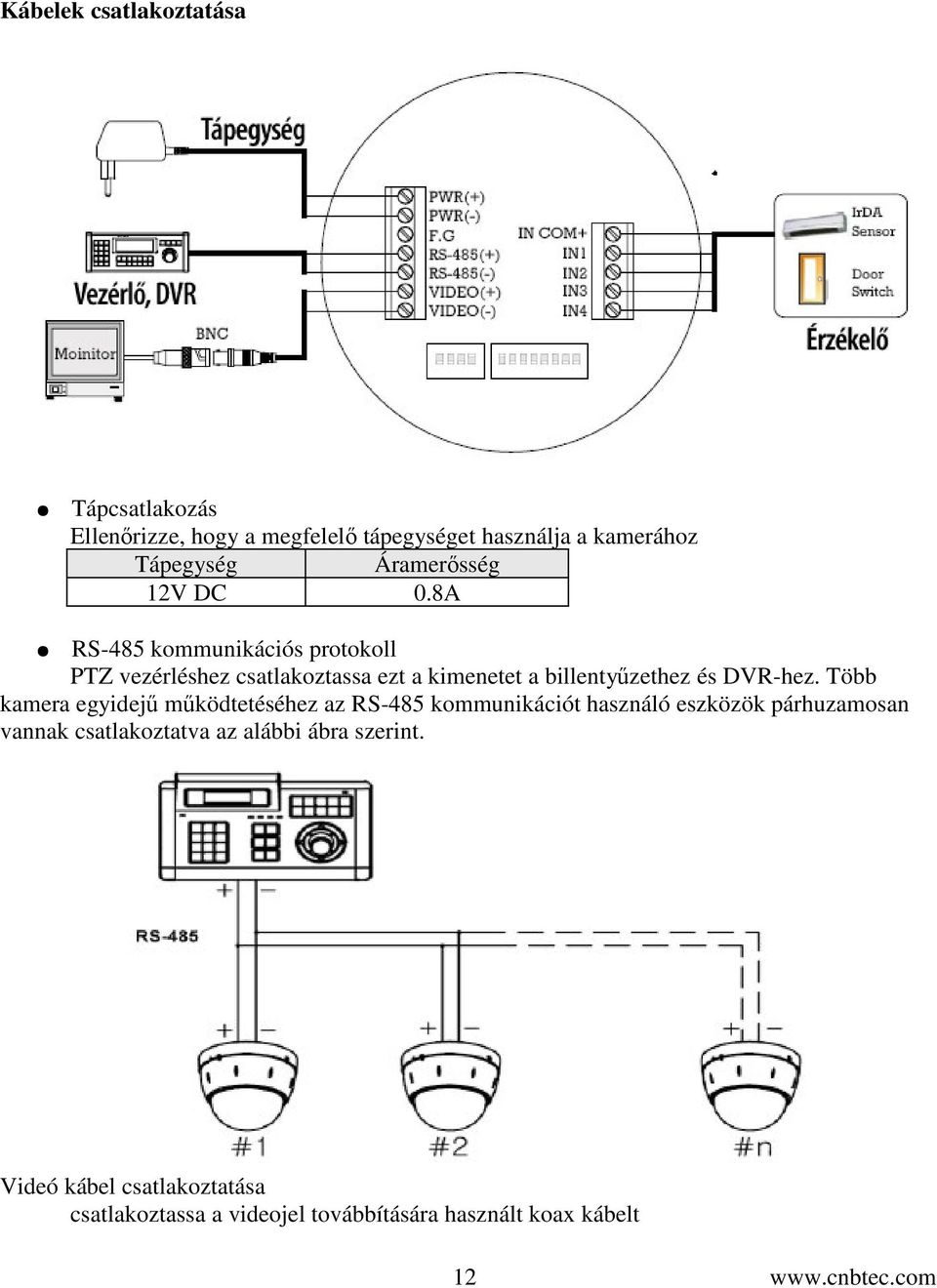

12 Kábelek csatlakoztatása Tápcsatlakozás Ellenrizze, hogy a megfelel tápegységet használja a kamerához Tápegység Áramersség 12V DC 0.8A RS-485 kommunikációs protokoll PTZ vezérléshez csatlakoztassa ezt a kimenetet a billentyzethez és DVR-hez. Több kamera egyidej mködtetéséhez az RS-485 kommunikációt használó eszközök párhuzamosan vannak csatlakoztatva az alábbi ábra szerint. Videó kábel csatlakoztatása csatlakoztassa a videojel továbbítására használt koax kábelt 12

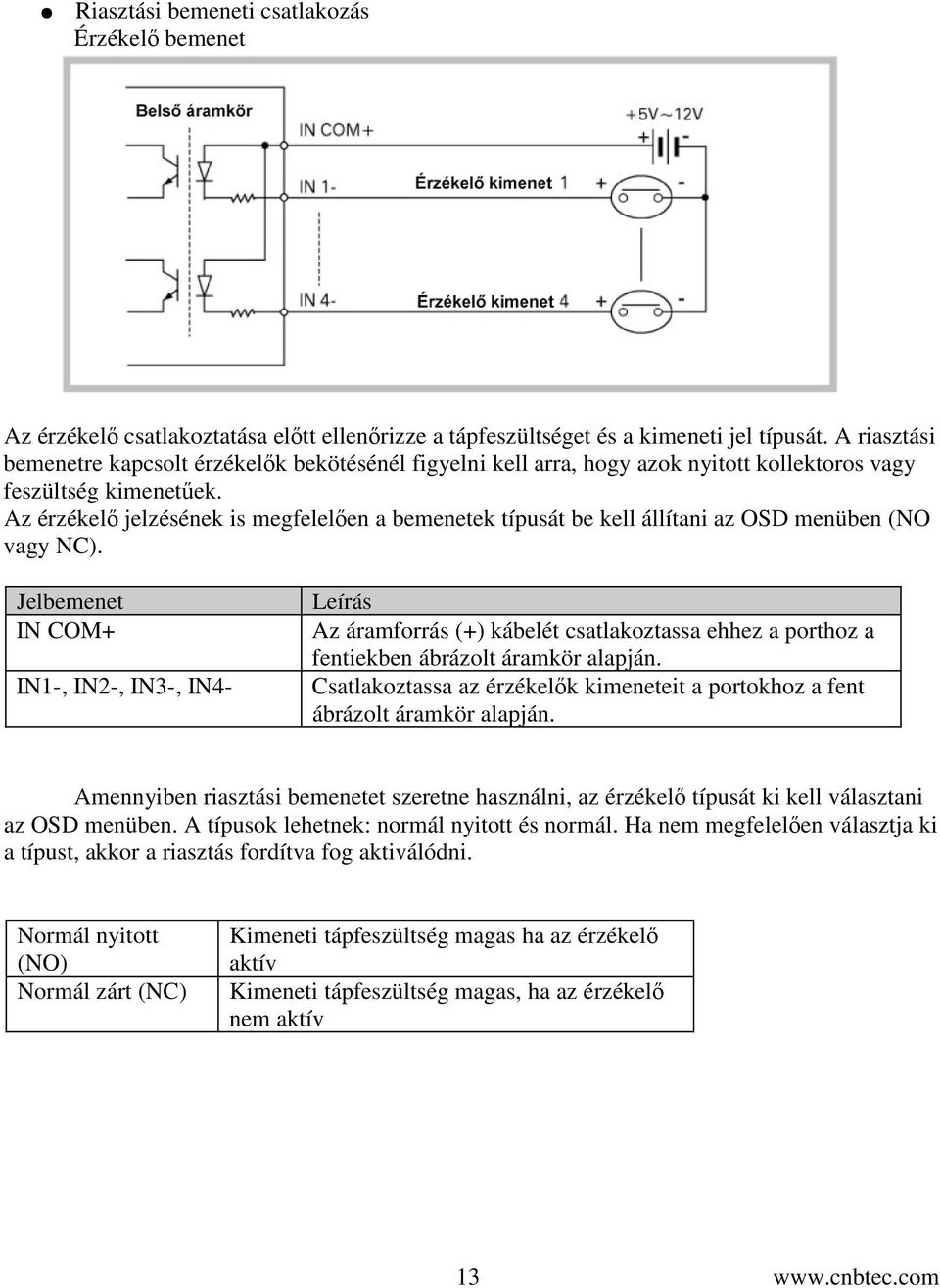

13 Riasztási bemeneti csatlakozás Érzékel bemenet Az érzékel csatlakoztatása eltt ellenrizze a tápfeszültséget és a kimeneti jel típusát. A riasztási bemenetre kapcsolt érzékelk bekötésénél figyelni kell arra, hogy azok nyitott kollektoros vagy feszültség kimenetek. Az érzékel jelzésének is megfelelen a bemenetek típusát be kell állítani az OSD menüben (NO vagy NC). Jelbemenet IN COM+ IN1-, IN2-, IN3-, IN4- Leírás Az áramforrás (+) kábelét csatlakoztassa ehhez a porthoz a fentiekben ábrázolt áramkör alapján. Csatlakoztassa az érzékelk kimeneteit a portokhoz a fent ábrázolt áramkör alapján. Amennyiben riasztási bemenetet szeretne használni, az érzékel típusát ki kell választani az OSD menüben. A típusok lehetnek: normál nyitott és normál. Ha nem megfelelen választja ki a típust, akkor a riasztás fordítva fog aktiválódni. Normál nyitott (NO) Normál zárt (NC) Kimeneti tápfeszültség magas ha az érzékel aktív Kimeneti tápfeszültség magas, ha az érzékel nem aktív 13

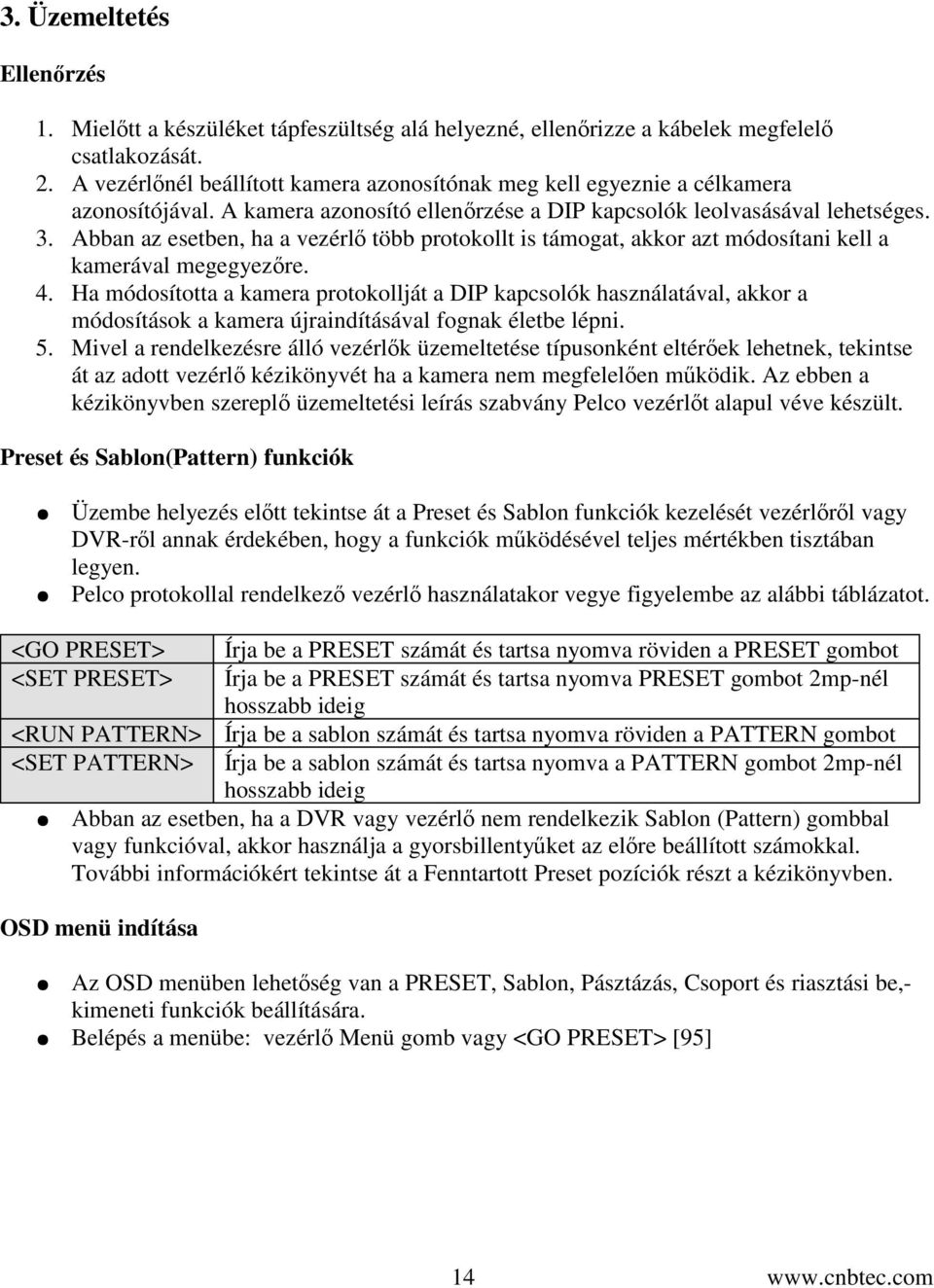

14 3. Üzemeltetés Ellenrzés 1. Mieltt a készüléket tápfeszültség alá helyezné, ellenrizze a kábelek megfelel csatlakozását. 2. A vezérlnél beállított kamera azonosítónak meg kell egyeznie a célkamera azonosítójával. A kamera azonosító ellenrzése a DIP kapcsolók leolvasásával lehetséges. 3. Abban az esetben, ha a vezérl több protokollt is támogat, akkor azt módosítani kell a kamerával megegyezre. 4. Ha módosította a kamera protokollját a DIP kapcsolók használatával, akkor a módosítások a kamera újraindításával fognak életbe lépni. 5. Mivel a rendelkezésre álló vezérlk üzemeltetése típusonként eltérek lehetnek, tekintse át az adott vezérl kézikönyvét ha a kamera nem megfelelen mködik. Az ebben a kézikönyvben szerepl üzemeltetési leírás szabvány Pelco vezérlt alapul véve készült. Preset és Sablon(Pattern) funkciók Üzembe helyezés eltt tekintse át a Preset és Sablon funkciók kezelését vezérlrl vagy DVR-rl annak érdekében, hogy a funkciók mködésével teljes mértékben tisztában legyen. Pelco protokollal rendelkez vezérl használatakor vegye figyelembe az alábbi táblázatot. <GO PRESET> Írja be a PRESET számát és tartsa nyomva röviden a PRESET gombot <SET PRESET> Írja be a PRESET számát és tartsa nyomva PRESET gombot 2mp-nél hosszabb ideig <RUN PATTERN> Írja be a sablon számát és tartsa nyomva röviden a PATTERN gombot <SET PATTERN> Írja be a sablon számát és tartsa nyomva a PATTERN gombot 2mp-nél hosszabb ideig Abban az esetben, ha a DVR vagy vezérl nem rendelkezik Sablon (Pattern) gombbal vagy funkcióval, akkor használja a gyorsbillentyket az elre beállított számokkal. További információkért tekintse át a Fenntartott Preset pozíciók részt a kézikönyvben. OSD menü indítása Az OSD menüben lehetség van a PRESET, Sablon, Pásztázás, Csoport és riasztási be,- kimeneti funkciók beállítására. Belépés a menübe: vezérl Menü gomb vagy <GO PRESET> [95] 14

15 Fenntartott PRESET pozíciók 95 Belépés az OSD menübe Sablon funkciók futtatása 1~ Pásztázási funkciók futtatása 1~8 151~158 Csoport funkciók futtatása 1~8 170 BLC kikapcsolása 171 BLC bekapcsolása 174 Fókusz funkció AUTO módra kapcsolása 175 Fókusz funkció manuális módra kapcsolása 176 Fókusz funkció SEMIAUTO módra kapcsolása 177 Day&Night funkció AUTO módra kapcsolása 178 Day&Night funkció FF módra kapcsolása 179 Day&Night funkció színes módra kapcsolása 190 OSD megjelenítés AUTO módra kapcsolása (privát zóna kivételével) 191 OSD megjelenítés kikapcsolása (privát zóna kivételével) 192 OSD megjelenítés bekapcsolása (privát zóna kivételével) 193 Összes privát zóna megjelenítésének kikapcsolása 193 Összes privát zóna megjelenítésének bekapcsolása Preset pozíciók (PRESET) Maximum 127 pozíciót lehet tárolni elre beállított pozícióként. A számokat 1~128 között lehet megadni, de a 95-ös fel van tartva az OSD menü megjelenítésére. A kamera tulajdonságait (fehér színegyensúly, auto exponálás ) egyenként be lehet állítani függetlenül minden Preset pozícióra. Alapértelmezésként a címke (LABEL) üres és a relé kimenetet OFF pozíción áll. A KAMERA BEÁLLÍTÁS (Camera Adjust) a GLOBAL értékre van állítva alapértelmezésként. Az összes tulajdonságot be lehet állítani az OSD menüben. Preset beállítása (SET PRESET) [1~128] Preset pozícióba mozgatás (Run Preset) [1~128] Preset törlése (Delete Preset) használja az OSD menüt a Preset pozíciók törléséhez 15

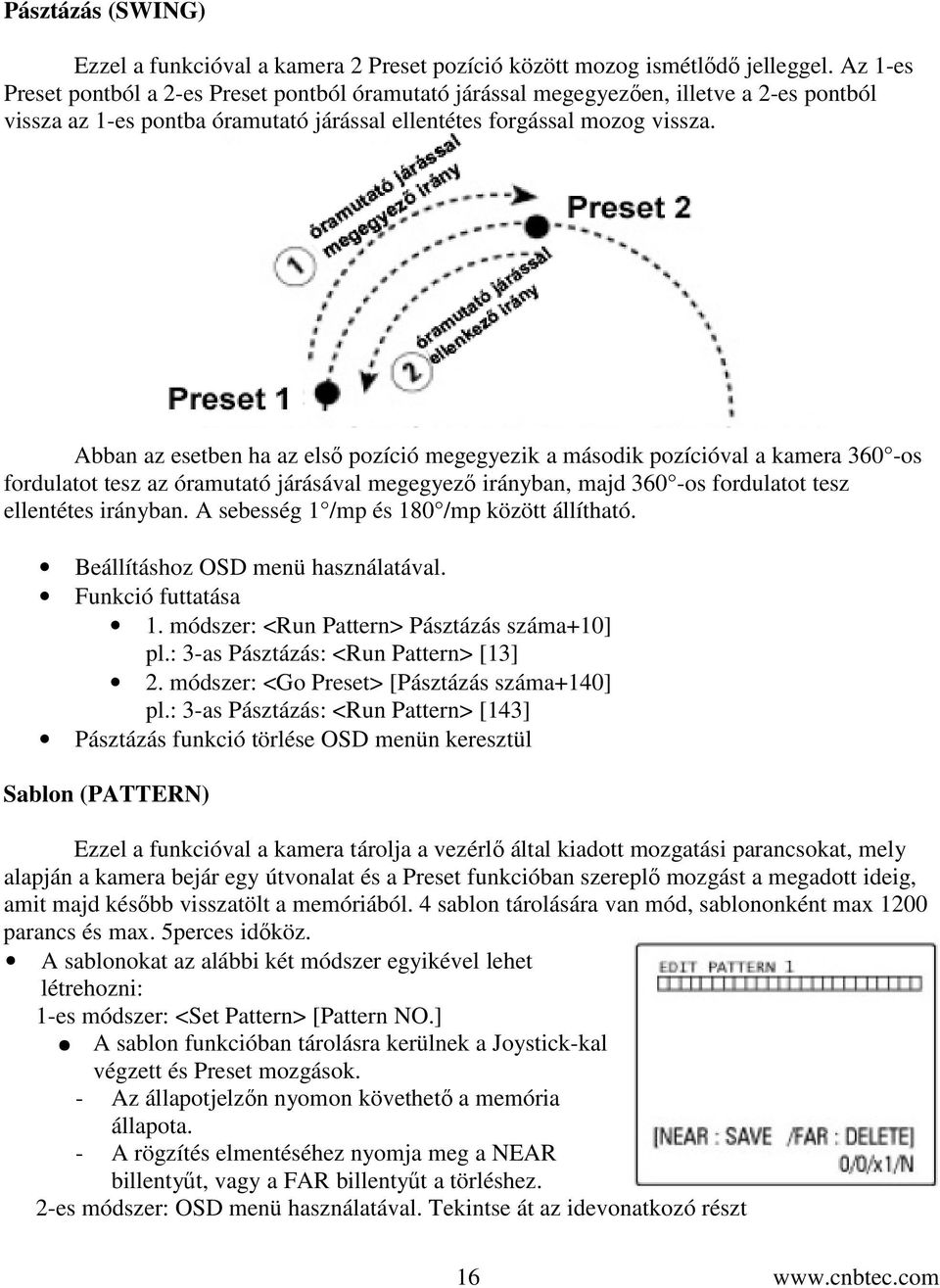

16 Pásztázás (SWING) Ezzel a funkcióval a kamera 2 Preset pozíció között mozog ismétld jelleggel. Az 1-es Preset pontból a 2-es Preset pontból óramutató járással megegyezen, illetve a 2-es pontból vissza az 1-es pontba óramutató járással ellentétes forgással mozog vissza. Abban az esetben ha az els pozíció megegyezik a második pozícióval a kamera 360 -os fordulatot tesz az óramutató járásával megegyez irányban, majd 360 -os fordulatot tesz ellentétes irányban. A sebesség 1 /mp és 180 /mp között állítható. Beállításhoz OSD menü használatával. Funkció futtatása 1. módszer: <Run Pattern> Pásztázás száma+10] pl.: 3-as Pásztázás: <Run Pattern> [13] 2. módszer: <Go Preset> [Pásztázás száma+140] pl.: 3-as Pásztázás: <Run Pattern> [143] Pásztázás funkció törlése OSD menün keresztül Sablon (PATTERN) Ezzel a funkcióval a kamera tárolja a vezérl által kiadott mozgatási parancsokat, mely alapján a kamera bejár egy útvonalat és a Preset funkcióban szerepl mozgást a megadott ideig, amit majd késbb visszatölt a memóriából. 4 sablon tárolására van mód, sablononként max 1200 parancs és max. 5perces idköz. A sablonokat az alábbi két módszer egyikével lehet létrehozni: 1-es módszer: <Set Pattern> [Pattern NO.] A sablon funkcióban tárolásra kerülnek a Joystick-kal végzett és Preset mozgások. - Az állapotjelzn nyomon követhet a memória állapota. - A rögzítés elmentéséhez nyomja meg a NEAR billentyt, vagy a FAR billentyt a törléshez. 2-es módszer: OSD menü használatával. Tekintse át az idevonatkozó részt 16

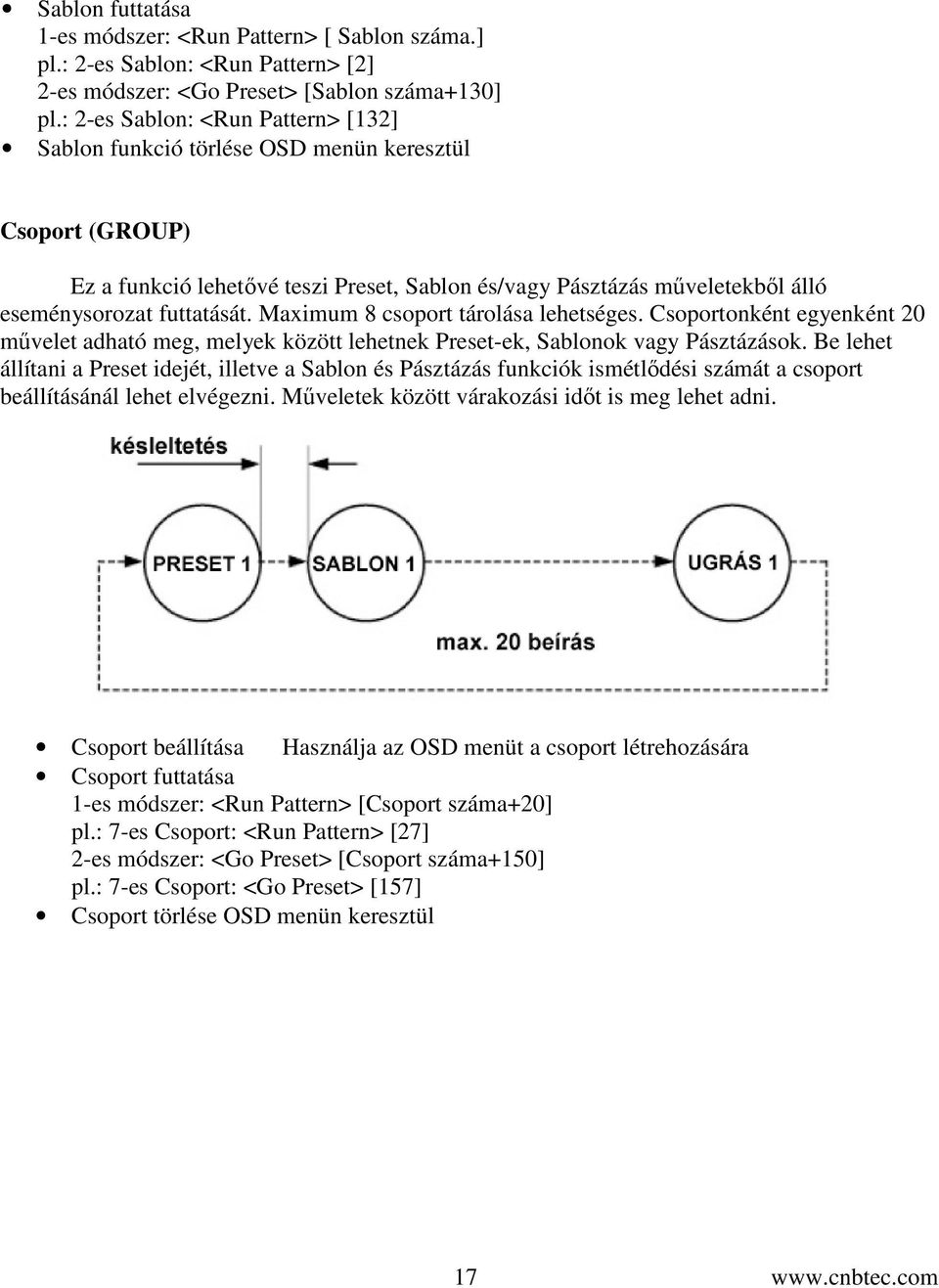

17 Sablon futtatása 1-es módszer: <Run Pattern> [ Sablon száma.] pl.: 2-es Sablon: <Run Pattern> [2] 2-es módszer: <Go Preset> [Sablon száma+130] pl.: 2-es Sablon: <Run Pattern> [132] Sablon funkció törlése OSD menün keresztül Csoport (GROUP) Ez a funkció lehetvé teszi Preset, Sablon és/vagy Pásztázás mveletekbl álló eseménysorozat futtatását. Maximum 8 csoport tárolása lehetséges. Csoportonként egyenként 20 mvelet adható meg, melyek között lehetnek Preset-ek, Sablonok vagy Pásztázások. Be lehet állítani a Preset idejét, illetve a Sablon és Pásztázás funkciók ismétldési számát a csoport beállításánál lehet elvégezni. Mveletek között várakozási idt is meg lehet adni. Csoport beállítása Használja az OSD menüt a csoport létrehozására Csoport futtatása 1-es módszer: <Run Pattern> [Csoport száma+20] pl.: 7-es Csoport: <Run Pattern> [27] 2-es módszer: <Go Preset> [Csoport száma+150] pl.: 7-es Csoport: <Go Preset> [157] Csoport törlése OSD menün keresztül 17

18 További funkciók Mvelet bekapcsoláskor: Ezzel a funkcióval lehetség van arra, hogy az eszköz a kikapcsoláskor aktuális mveletet hajtsa végre. A következ funkciók alkalmazhatók ennél: Preset, Sablon, Pásztázás és Csoport. Automatikus átfordulás: függleges mozgatáskor (TILT) 90º-on túlmozgatva a kamera 180º-os fordulatot tesz, majd folytatja a függleges mozgást. Ha a funkció ki van kapcsolva, akkor a függleges (TILT) irányú mozgási szög 0~95º között van. Parkolás mvelet: a kamera végrehajt egy elre meghatározott mveletet (Preset, Sablon, Pásztázás vagy Csoport) abban az esetben, ha nem érkezik a beállított idn belül kézi vezérlés parancs a vezérlrl. Ez az idtartam 1 perc és 4 óra között adható meg. Riasztási bemenet: 4 riasztási bemenet használható. A kamera beállítható, hogy a megfelel pozícióra ugorjon, ha a küls érzékel aktiválódik. Emellett a kimeneti relét is hozzá lehet rendelni egyes specifikus pozíciókhoz, hogy olyan mveleteket hajtson végre, mint pl.: világítás bekapcsolása, riasztás indítása. Figyelembe kell venni, hogy mindig az utolsó riasztási bemenet lép életbe, ha több érzékel kerül aktív helyzetbe egyszerre. Privát zóna kitakarás. maximum 4 privát zóna adható meg objektumok kitakarására, mint pl.: ablakok, boltok vagy magánházak. Szférikus koordináta rendszer segítségével a funkciónak még több rendeltetése lehetséges, ami típusonként eltér. Globális/lokális: WB (fehér színegyensúly) és AE (automatikus expozíciós) funkciókat egyenként be lehet állítani Preset pozíciónként. Két beállítási mód van: Globális és Lokális. Globális módban a WB és AE paraméterek folyamatosan változnak minden Preset pozíciónál a kamera által mutatott aktuális kép alapján. Lokális módban a WB vagy AE paramétereket függetlenül, Preset pozíciónként különkülön lehet beállítani. Az aktuális paramétereket pozícióba állás után veszi fel a kamera. Kézi vezérlés alatt a Globális paraméterek érvényesek. Lokális WB/AE értékek nem változnak mialatt a Globális WB/AE értékek igen. SemiAuto fókusz: ez a funkció automatikusan vált a fókuszvezérlés módjai között (manuális vagy auto). A manuális fókusz mód Preset üzemeltetés közben aktiválódik és auto fókusz pedig kézi vezérlési módban. A Preset pozícióknál a manuálisan beállított fókusz adatok tárolásra kerülnek a memóriában. Adott pozícióba állás eltt kiolvasásra kerülnek ezek az adatok így biztosítva, hogy tiszta és éles képet kapjunk a mozgás befejeztével Ez a mvelet lerövidíti a fókuszáláshoz szükséges idt. A mód automatikusan átvált Auto fókuszra, amint kézi vezérlés parancsot kap a kamera. 18

19 4. OSD menü OSD megjelenítése PTZ információ: aktuális PAN/TILT szög és fok, zoom és irányszög. Kamera azonosító: aktuális kamera azonosító (cím) Mvelet: az alábbi mveletek lehetségesek (jelentésük felsorolva) SET PRESET xxx Ha xxx Preset tárolásra kerül PRESET xxx Ha a kamera eléri az xxx preset pozíciót PATTERN x Ha x Sablon mködésben van SWGx / PRESET xxx Ha x Pásztázás funkció mködésben van UNDEFINED Nem meghatározott funkció meghívása esetén Preset száma: címke tárolása speciális Presetekre Riasztási információ: ez tartalmazza az érzékel aktuális állapotát. Ha a bemeneti pontok az ON (be) pozíción vannak, sorszámuk megjelenik. Ha viszont az OFF pozíción van, a következt fogja megjeleníteni: -. Például: ha a 2 és 3 bemeneti pontok az ON (be) pozíción vannak, az OSD az alábbit fogja megjeleníteni. 19

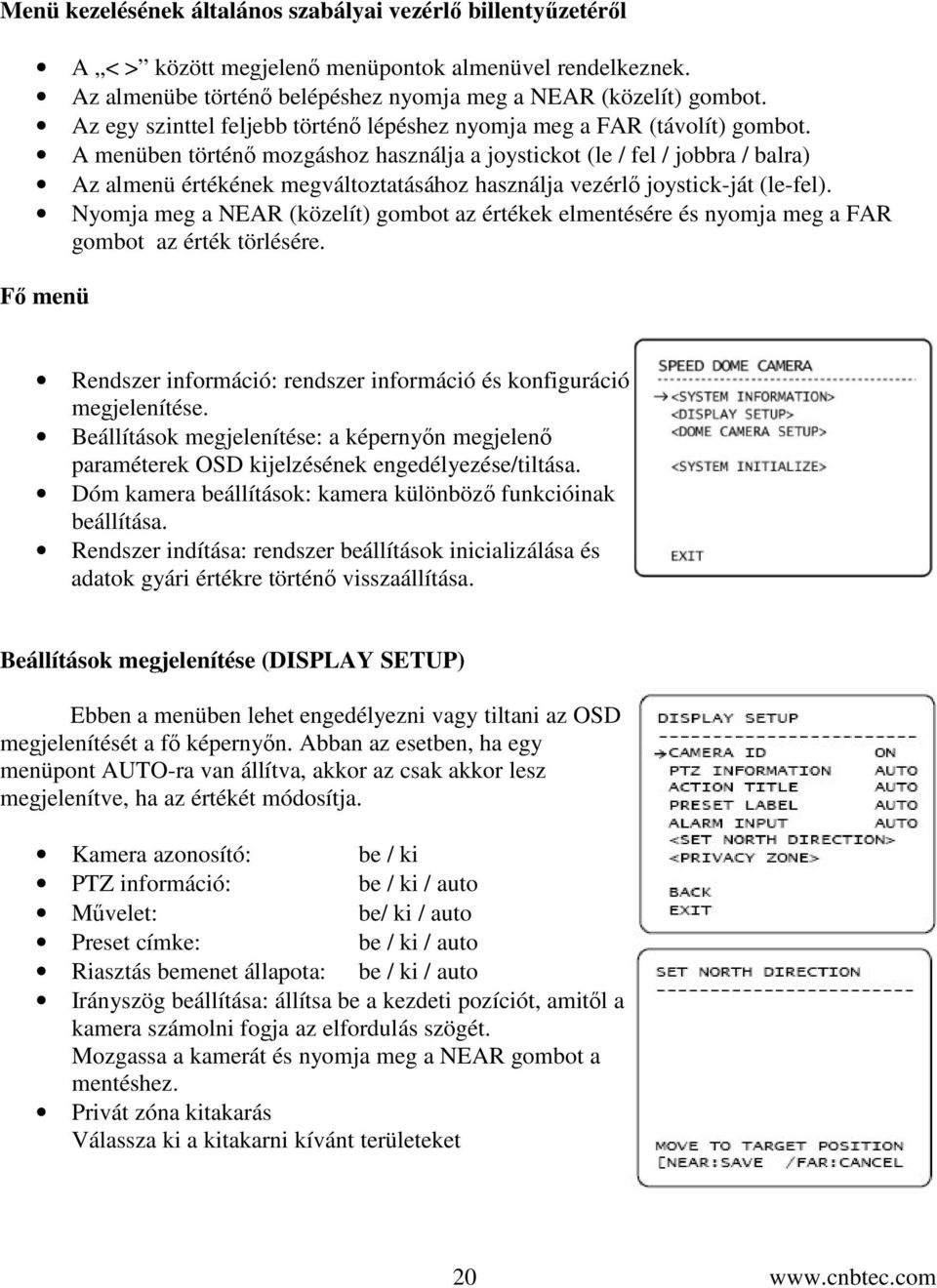

20 Menü kezelésének általános szabályai vezérl billentyzetérl A < > között megjelen menüpontok almenüvel rendelkeznek. Az almenübe történ belépéshez nyomja meg a NEAR (közelít) gombot. Az egy szinttel feljebb történ lépéshez nyomja meg a FAR (távolít) gombot. A menüben történ mozgáshoz használja a joystickot (le / fel / jobbra / balra) Az almenü értékének megváltoztatásához használja vezérl joystick-ját (le-fel). Nyomja meg a NEAR (közelít) gombot az értékek elmentésére és nyomja meg a FAR gombot az érték törlésére. F menü Rendszer információ: rendszer információ és konfiguráció megjelenítése. Beállítások megjelenítése: a képernyn megjelen paraméterek OSD kijelzésének engedélyezése/tiltása. Dóm kamera beállítások: kamera különböz funkcióinak beállítása. Rendszer indítása: rendszer beállítások inicializálása és adatok gyári értékre történ visszaállítása. Beállítások megjelenítése (DISPLAY SETUP) Ebben a menüben lehet engedélyezni vagy tiltani az OSD megjelenítését a f képernyn. Abban az esetben, ha egy menüpont AUTO-ra van állítva, akkor az csak akkor lesz megjelenítve, ha az értékét módosítja. Kamera azonosító: be / ki PTZ információ: be / ki / auto Mvelet: be/ ki / auto Preset címke: be / ki / auto Riasztás bemenet állapota: be / ki / auto Irányszög beállítása: állítsa be a kezdeti pozíciót, amitl a kamera számolni fogja az elfordulás szögét. Mozgassa a kamerát és nyomja meg a NEAR gombot a mentéshez. Privát zóna kitakarás Válassza ki a kitakarni kívánt területeket 20

21 Privát zóna kitakarása (PRIVACY ZONE MASK SETUP) Válassza ki a kitakarni kívánt területet Válassza ki a számot 1~4 között. Ha a megadott szám már tartalmaz adatot, akkor a kamera ennek megfelelen fogja a mozgást végezni. Ellenkez esetben az UNDEFINED (nincs megadva) üzenet fog megjelenni a privát zóna száma alatt. Megjelenítés be/ki kapcsolása: jelzi, ha a kamera kitakart képet jelenít meg. Privát zóna törlése (CANCEL/OK): adatok kitörlése a kiválasztott privát zóna szám alatt. Privát zóna beállítása Mozgassa a kamerát a kitakarni kívánt területre. Ezután megjelenik a menü, ahol módosíthatja a kitakarni kívánt terület nagyságát. A kitakarni kívánt zóna területét a joystick, illetve a nyilak segítségével tudja módosítani. Jobbra/balra: a terület szélességének állítása Le/Fel: a terület magasságának állítása Kamera beállítása (ZOOM KAMERA SETUP) A kamera általános funkcióinak beállítása. Fókusz mód [AUTO/MANUÁLIS/SEMIAUTO] SEMIAUTO mód Ez a funkció automatikusan vált manuális és auto fókusz módok között. Manuális fókusz Preset módban aktiválódik, illetve az auto fókusz mód JOG üzemmódban aktiválódik. Manuális módban a fókusz adatok a Preseteknél egyenként mentésre kerülnek amiket betölt amint a kamera egy Preset pozícióra érkezik. Digitális Zoom (be/ki) Ha a funkció ki van kapcsolva, akkor az optikai zoom még mködik ettl függetlenül. LINE LOCK: be / ki Ha a funkció be van kapcsolva, a videó jel az AC tápellátással szinkronban van. Képhullámzás jöhet létre a nem megfelel beállítás esetén. 21

22 Fehér színegyensúly beállítása (WHITE BALANCE SETUP) Mód: AUTO / MANUÁLIS Manuális módban a vörös és kék színösszetevket manuálisan be lehet állítani. Vörös színösszetev: 16~60 Kék színösszetev: 16~60 Auto expozíció beállítás (AUTO EXPOSURE SETUP) Háttérfény kompenzáció: Alalcsony/Közepes/Magas/ki Day&Night: AUTO1 / AUTO2 / Színes / FF Az AUTO1 gyorsabban vált a funkciók között, mint az AUTO2 Fényer (BRIGHTNESS) [0~100] Kép fényerejének módosítása. Írisz, elektronikus Shutter és az ersítési szint automatikusan változik a fényer értékének megfelelen. Írisz [AUTO/MANUÁLIS 0~100] Ha a funkció AUTO-ra van állítva, akkor a vezérlés automatikusan történik és az Elektronikus Shutter sebessége fix. Ha az írisz manuálisra van állítva, akkor az írisznek kisebb prioritása van az AE módosításánál összehasonlítva a többivel. Elektronikus Shutter [ESC/Remegésmentesség/Manuális 128x~1/120000másodperc] Ha az írisz Manuálisra van állítva és a Shutter sebessége ESC-re, akkor a Shutter sebességnek a legnagyobb a prioritása. Ha a Shutter sebessége Remegésmentességre van állítva, akkor a Shutter sebességnek legalább 1/120 értéken kell állnia, hogy a remegés megsznjön. AGC (Ki/Normál/Magas) Automatikusan növeli a kép fényerejét amennyiben a megvilágítás túl gyenge. SSNR (ki/alacsony/közepes/magas) Javítja a képminséget a zajok csökkentésével, ha az ersítési szint túl magas. Elektronikus érzékenység (Sens-up) [AUTO(2-128)/OFF] Akkor aktiválja az elektronikus Shuttert, ha a kép megvilágítása túl sötét. Az egymáshoz viszonyított képek számát ezzel a funkcióval lehet maximalizálni. 22

23 Mozgatás beállítása (MOTION SETUP) PAN/TILT mozgások általános funkcióinak beállítása Mozgatási parancsok zárolása (Motion Lock): be / ki Abban az esetben, ha be van kapcsolva (ON pozíció), akkor nem lehetséges semmilyen Preset, Pásztázás, Sablon vagy Csoport beállítása vagy törlése. Ezeknek a funkcióknak csak a futtatása lehetséges. A funkciók beállításához vagy törléséhez lépjen be az OSD menübe. Mvelet bekapcsoláskor: be / ki Tekintse át a További funkciók részt. Auto átfordulás: be / ki Tekintse át a További funkciók részt. PANT/TILT mozgás maximum sebessége: [1º/másodperc ~ 360º/másodperc] A sebesség fordítottan arányos a zoom-mal. Ahogy a zoom aránya növekszik, a PAN / TILT sebesség csökken. PANT/TILT mozgás irány: [fordított/normál] Abban az esetben, ha ezt a funkciót INVERSE (fordított) módra állítja, akkor a megjelenített kép ugyanabba az irányba fog mozogni PANT/TILT mozgással. Viszont ha normál módra van állítva, akkor a megjelenített kép ellentétes irányban fog mozogni. Képfagyasztás Presetnél (FREEZE IN PRESET) A mozgás elején a kamera készít egy képet, és megjeleníti, amíg át nem ér a következ pontba. És nem jeleníti meg azt a képsort, ami a mozgás közben jelenne meg. Amint a kamera megáll a preset pozíciónál, elkezdi az élkép megjelenítését. Parkoló funkció (PARK ACTION SETUP) Ha a funkció be van kapcsolva, akkor a kamera futtatni fogja a megadott funkciót abban az esetben, ha nem történik PTZ parancs kiadása a megadott várakozási idn belül. Várakozási mvelet engedélyezése: be / ki Várakozási id: [1 perc ~ 4 óra] Az id a következ formátumban van megjelenítve: ÓÓ:PP:MM, amit 1 perces egységgel lehet módosítani. Várakozási mvelet: [HOME pozíció/preset/sablon/ugrás/csoport] Abban az esetben, ha a HOME (kezdpont) van megadva, akkor az összes funkció visszatér a kezd pozícióra. (PAN/TILT/ZOOM) = (0,0,1x) 23

24 Riasztási mvelet megadása (ALARM INPUT SETUP) Adja meg, hogy a riasztási bemenetre érkez jelzés esetén a kamera melyik Preset pozícióba mozogjon. Riasztás és típus [Normál nyitott / Normál zárt] Érzékel típusának beállítása Riasztás és mvelet [nem használt / Preset 1~128] Minden egyes riasztási bemenethez hozzárendelhet egy Preset pozíció. Preset beállítások (PRESET SETUP) Preset száma: 1~128 Ha már egy kiválasztott Preset meg van adva, a kamera elfordul az elre megadott pozícióra és a Preset tulajdonságok, mint pl. címke vagy relé kimenet megjelenítésre kerülnek a monitoron. Ha a kiválasztott Preset nincs beállítva, akkor az UNDEFINED (nincs megadva) üzenet fog megjelenni a képernyn. Preset törlése: törlés / ok Aktuális adatok törlése. Preset pozíció szerkesztése: Aktuális Preset pozíció módosítása. Címke szerkesztése: Monitoron megjelen Preset pozíció cimkéje. Kamera beállítása: Globális / Lokális A fehér színegyensúly és az AE funkciókat különkülön be lehet állítani mindegyik Preset-nél. 2 mód van; Globális és Lokális. A Globális azt jelenti, hogy a fehér színegyensúly és az AE funkciókat úgy lehet beállítani a Zoom kamera beállítások menüpontban, hogy azok az összes Preset pozícióra vonatkozzanak. A Lokális pedig azt jelenti, hogy ezek a funkciók beállítás után külön-külön vonatkoznak az egyes Preset pozíciókra. Kézi vezérlési módban a Globális beállítást kell alkalmazni. De ha Lokális mód van kiválasztva, a WB/AE (fehér színegyensúly / auto expozíció) fog megjelenni a monitoron beállításra. Preset pozíció szerkesztése (EDIT SCENE) Mozgassa a kamerát a kívánt pozícióra a Joystick segítségével. Mentse el az aktuális PTZ értékeket a NEAR (közelít) gomb megnyomásával. FAR (távolít) gomb megnyomásával törlés 24

25 Preset címkék szerkesztése (EDIT LABEL) 1. Címkék szerkesztése, melyek megjelennek a monitoron ha a kamera megérkezik a Preset pozícióknál. A negatív négyzet a kurzor. A bet kiválasztása után a kurzor átugrik a következ pozícióra. 2. Menjen a kívánt karakterre a Joystick segítségével. A karakter kiválasztásához nyomja meg a NEAR (közelít) gombot. Az aktuális karaktert a karakterre állással törölhet. 3. Ha végzett a címke szerkesztésével, vigye a kurzort az OK gombra és nyomja meg a NEAR gombot a teljes címke elmentéséhez. A változtatások nélküli kilépéshez vigye a kurzort a CANCEL gombra és nyomja meg a NEAR billentyt. Pásztázás beállítása (SWING SETUP) Pásztázás száma: 1~8 Pásztázás számának szerkesztése. Abban az esetben, ha az Pásztázás nem használt, akkor a NOT USED (nincs használatban) felirat fog megjelenni az 1-es és 2-es pozícióban. 1-es pozíció: PRESET 1~128 2-es pozíció: 2-es pozíció beállítása az Pásztázás funkcióhoz. Ha a kiválasztott Preset nincs megadva, akkor az UNDEFINED (nincs megadva) felirat fog megjelenni. Ha az Pásztázás funkció be van kapcsolva, akkor a kamera átfordul az 1-es pontban hozzárendelt Preset pozícióról a 2-es pontban hozzárendelt Preset pozícióra óramutató járással megegyez irányban. Majd vissza az 1-es pontba óramutató járással ellentétes irányban. Ha az 1-es és 2-es pontokban hozzárendelt Preset pozíciók megegyeznek, ekkor a kamera 360º-os forgást végez tengelye körül óramutató járással megegyezen, majd vissza 360º-ot óramutató járással ellentétes irányban. Pásztázás sebessége: 1º/másodperc ~ 180º/másodperc Pásztázás törlése: törlés / ok Aktuális Pásztázás adatainak törlése 25

26 Sablon beállítása (PATTERN SETUP) Sablon száma: 1~4 Szerkeszteni kívánt sablon számának kiválasztása. Ha a kiválasztott sablon száma nincs megadva akkor a következ üzenet fog megjeleni: UNDEFINED. Sablon törlése: törlés / ok Adatok törlése az aktuális sablonban. Sablon szerkesztése: Sablon szerkesztésének kezdése. Sablon szerkesztése (EDIT PATTERN) 1. A Joystick segítségével vigye a kamerát a kezd pozícióra a megfelel zoom-mal. A sablon rögzítésének kezdéséhez nyomja meg a NEAR gombot. A menübl való kilépéshez nyomja meg a FAR gombot. 2. Mozgassa a kamerát a kézi vezérlvel vagy mozgassa egy Preset pozícióba, hogy az útvonal mentésre kerüljön a sablon memóriájába (legtöbbször egy görbe). A felhasznált és maradék memória kijelzésre kerül. Maximum 1200 kommunikációs parancs tárolása lehetséges egy sablonban. A sablononként max. 5 percnyi idtartam áll rendelkezésre. 3. Az adatok mentéséhez és a kilépéshez nyomja meg a NEAR gombot. A rögzítés megszakításához és rögzített adatok törléséhez nyomja meg a FAR gombot. Csoport beállítása (GROUP SETUP) Csoport száma: 1~8 Csoport számának kiválasztása. Ha a kiválasztott szám nincs beállítva, az UNDEFINED üzenet fog megjelenni. Csoport törlése: törlés / ok Csoport aktuális beállításainak törlése. Csoport szerkesztése: csoport szerkesztésének kezdése. 26

27 Csoport szerkesztése 1. Nyomja meg a NEAR gombot a NO (szám) listában a csoport beállítás kezdéséhez. 2. Max. 20 funkció lehetséges a csoport beállításban. Mozgassa a kurzort le / fel és nyomja meg a NEAR gombot a beállításhoz. 3. Mvelet késleltetési id és opció. Megjegyzés: a kiválasztott tétel visszafele van megjelenítve. Mozgassa a kurzort jobbra / balra a tétel kiválasztásához és mozgassa a kurzort le / fel az értékek módosításához. o Mvelet ###: NINCS / Preset / Pásztázás / Sablon o Késleltetés: 0 másodperc ~ 4 perc Késleltetési id beállítása funkciók között. o OPT (opció): Preset sebesség beállítása ha Preset van megadva a mveletek között Ismétldések számának megadása ha sablon vagy ugrás van kiválasztva a mveletek között. 4. Mvelet beállítása: késleltetés, opciók 27

28 5. Mvelet beállítása után nyomja meg a NEAR gombot, hogy egy menüponttal feljebb lépjen (2. lépés). Mozgassa a kurzort le / fel a mvelet számának kiválasztásához és ismételje a lépéseket a kiválasztott csoport szerkesztéséhez. 6. Az összes mvelet beállítása után nyomja meg a FAR gombot a kilépéshez. Majd vigye a kurzort a SAVE (mentés) gombra. Nyomja meg a NEAR gombot az adatok elmentésére. 28

29 Rendszer visszaállítás (SYSTEM INITIALIZE) Összes adat törlése: az összes olyan beállítás törlése, mint például megjelenítés, kamera, mozgás beállítása, stb. Megjelenítés beállítások törlése: megjelenítési beállítások alapállapotra állítása Kamera beállítások törlése: kamera beállítások alapállapotra állítása Mozgási beállítások törlése: mozgási beállítások alapállapotra állítása Szerkesztési adatok törlése Preset, Pásztázás, Sablon és Csoport beállítások törlése Kamera újraindítása Rendszer újraindítása Megjelenítési beállítások 3. Kamera beállítások Kamera azonosító BE Fókusz mód SemiAuto PTZ adatok AUTO Digitális zoom BE Mvelet AUTO Line Lock KI Preset címke AUTO Fehér színegyensúly AUTO Riasztás bemenet AUTO Képfordítás KI Északi irány PAN 0º Háttérfény KI Privát zóna Nincs m. Day&Night AUTO Fényer 50 Mozgás beállítása Írisz AUTO Mozgás zár KI Shutter sebesség ESC Mvelet bekapcs. BE AGC Normál Auto átfordulás BE SSNR Közepes Pásztázás max. seb. 120º/mp SENS-UP AUTO (4 frame) Pásztázás iránya Fordított Felhasználói beállítások Képkimerevítés KI PRESET 1~128 Nincs m. Preset pozícióban Várakozás KI Remegésmentesség KI Riasztás KI UGRÁS 1~8 Nincs m. SABLON 1~4 Nincs m. Csoport 1~8 Nincs m. 29

30 Mszaki adatok Méretek 30

31 31
