STF700 SmartLine karimás szinttávadó 34-ST HU sz. műszaki specifikáció

Átírás

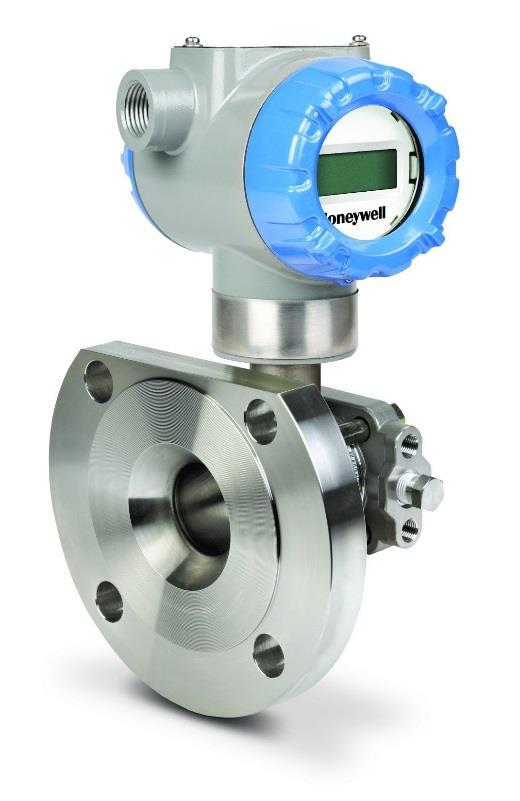

1 Műszaki adatk STF700 SmartLine karimás szinttávadó 34-ST HU sz. műszaki specifikáció Bevezetés A SmartLIne termékcsaládba tartzó STR700 megfigyelésre, szabályzásra és adatgyűjtésre használható. Az STF700-as termékek piezrezisztív érzékelőtechnlógiát alkalmaznak, és a nymásérzékelést a lapkába épített hőmérsékletkmpenzálással ötvözve nagy pntsságt és stabilitást biztsítanak széles nymás- és hőmérséklet-tartmányban, különféle ipari méréstechnikai alkalmazáskban. A SmartLine termékcsaládt teljes körűen bevizsgálták az Experin PKS rendszerrel, igazltan megfelelnek a rendszer követelményeinek, így a legmagasabb szintű kmpatibilitási és integrációs képességeket biztsítják. A SmartLine termékcsaládba tartzó termékek könnyedén teljesítik a legigényesebb tartályszintmérési alkalmazásk esetén elvárt feltételeket is. Kategóriájában a legjbb jellemzőkkel rendelkezik: A referenciapntsság elérheti a 0,05%-t A hsszú idejű stabilitás elérheti a 0,02%/év értéket a felső méréstartmányra vnatkztatva, tíz éven keresztül Autmatikus statikus nymás- és hőmérsékletkmpenzálás A max./min. méréstartmány aránya elérheti a 100:1 értéket A válaszidő 90 ms Többféle helyi kijelzővel felszerelhető Lehetőség van a nullpnt és a mérési tartmány beállítására, a készülék knfigurálására külső kezelőegységgel Plaritásra érzéketlen elektrms csatlakzás Átfgó beépített diagnsztikai képességek A kiemelkedő biztnságt az egységes kettős tömítés biztsítja az ANSI/NFPA és az ANSI/ISA előírásainak megfelelően Világszínvnalú túlnymás elleni védelem Teljes mértékben megfelel a SIL 2/3 követelményeinek. Mduláris felépítés 1. ábra Az STF700 típusú karimás szinttávadók a gyakrlatban már bevált piezrezisztív technlógiát használják A mérési tartmányra vnatkzó határértékek: Mdell URL "H 2O (mbar) LRL "H 2O (mbar) Max. mérési tart. "H 2O (mbar) Min. mérési tart. "H 2O (mbar) STF (1000) -400 (-1000) 400 (1000) 4.0 (10.0) STF72F 400 (1000) -400 (-1000) 400 (1000) 4.0 (10.0) Mdell psi (bar) psi (bar) psi (bar) psi (bar) STF (7.0) -100 (-7.0) 100 (7.0) 1 (0.07) STF73F 100 (7.0) -100 (-7.0) 100 (7.0) 1 (0.07) Kmmunikáció/kimenetek: 4 20 ma egyenáram Hneywell Digitally Enhanced (DE) HART (7.0-s verzió) FOUNDATION Fieldbus Minden távadó a fent felsrlt kmmunikációs prtkllk bármelyikével rendelhető.

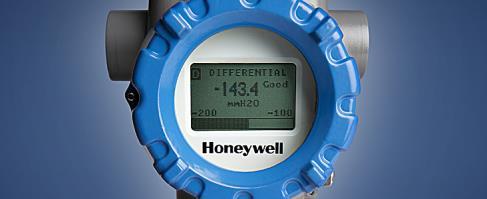

2 2 STF700 karimás szinttávadó Leírás A SmartLine termékcsaládba tartzó szinttávadók a jól bevált piezrezisztív szenzrtechnlógiára épülnek. Ez az érzékelő valójában több szenzrt fglal magában, ezáltal szintmérés a belső statikus nymás- és hőmérséklet kmpenzációval kiegészítve a jelenleg elérhető legjbb összteljesítményt nyújtja. Ez a minőségi szint lehetővé teszi, hgy az ST700 a jelenleg elérhető hasnló távadók legtöbbjének helyébe lépjen. Kijelzési/megjelenítési lehetőségek Az ST700 mduláris felépítése lehetővé teszi hgy a készülék egy alapszintű alfanumerikus LCD-kijelzőt használjn. Az alapszintű alfanumerikus LCD-kijelző jellemzői Mduláris (a helyszínen be- és kiszerelhető) 0, 90, 180 és 270 fks helyzetbe állítható Pa, KPa, MPa, kgcm2, Trr, ATM, i4h2o, mh2o, bar, mbar, inh2o, inhg, FTH2O, mmh2o, Hgmm és psi mértékegység használható 2 sr, 16 karakter (mérete (m x sz): 4,13 x 1,83 mm) Négyzetgyökös kimenet jelzése ( ) Diagnsztika Az összes SmartLine távadó lyan digitálisan hzzáférhető diagnsztikai eredményeket ad, amelyek segítik a lehetséges hibákra való intelligens figyelmeztetések kiadását, így minimalizálva a nem tervezett állásidőt, és csökkentve a teljes üzemeltetési költséget. Knfiguráló eszközök Beépített hármgmbs knfigurálási lehetőség Megfelelve minden elektrms és környezetbiztnsági elvárásnak, a kívülről kezelhető, beépített nymógmbkkal a SmartLine lehetőséget kínál a távadó és a kijelző teljes körű knfigurálására, amennyiben a távadó rendelkezik kijelzővel. A nullpnt és méréstartmány beállítása akár kijelző nélkül is lehetséges a hárm nymógmb segítségével. Knfigurálás kézi knfiguráló eszközzel A SmartLine távadók kétirányú, a kezelő és a távadó zajló kmmunikációra alkalmasak, lehetővé téve ezzel a knfigurálást is. Erre a Hneywell DE és HART kmmunikációs prtkllt is kezelő terepi knfiguráló eszköze (MCT202) ad lehetőséget. Az MCT202 segítségével a helyszínen, akár gyújtószikramentes környezetben is, knfigurálható minden DE vagy HART távadó. Minden Hneywell-távadót úgy terveztek és teszteltek, hgy biznyítttan megfeleljenek a fenti kmmunikációs szabványknak, és együttműködjenek minden megfelelően minősített kézi knfiguráló eszközzel. Knfigurálás személyi számítógéppel A Hneywell knfiguráló készlete (SCT3000 Cnfiguratin Tlkit) kényelmes lehetőséget kínál a Digitally Enhanced (DE) műszerek knfigurálására, számítógépes felületről. HART- és Fieldbus készülékek knfigurálására a Hneywell Field Device Manager (FDM) szftvere és az FDM Express is használható. Rendszerintegrálás A SmartLine kmmunikációs prtkllk mindegyike kielégíti a HART/DE/Fieldbus-ra vnatkzó legújabban közzétett szabványkat. A Hneywell Experin PKS-el történt integráció a következő egyedülálló előnyöket kínálja. Illetéktelen hzzáférés/beavatkzás jelentése FDM üzemi terület nézetek az egészségi állapt összefglalásával Az összes ST700-as készüléket bevizsgálták az Experin szempntjai szerint, hgy a lehető legmagasabb szinten biztsítsák a kmpatibilitást Mduláris kialakítás A karbantartási és készletezési költségek krdában tartását segítendő, az összes ST700-as távadó mduláris kialakítású, így a felhasználó anélkül cserélheti ki a szenzrt, egészítheti ki kijelzővel a készüléket, vagy cserélheti ki az elektrnikus mdulkat, hgy ezzel beflyáslná a műszer paramétereit vagy tanúsítványainak érvényességét. A széles hőmérséklet- és nymástartmányban történő alkalmazás érdekében minden szenzrmdult egyedileg karakterizálnak, biztsítva ezzel a tűréshatárn belüli pntsságt. A Hneywell tvábbfejlesztett interfészének köszönhetően az elektrnikus mdulk cseréje nem beflyáslja a távadó pntssági és egyéb paramétereit. A mdularitás előnyei A szenzr mdul cserélhetősége Elektrnikus/kmmunikációs mdulk cseréje* Beépített kijelző hzzáadása vagy eltávlítása* Belső túlfeszültség-védelem hzzáadása és eltávlítása (csatlakzó mdul)* * A nymásálló tkzású műszerek kivételével minden üzemi környezetben (ideértve az IS-t is) a terepen cserélhető, a minősítések követelményeinek megsértése nélkül. A Hneywell-távadók egyedülálló mduláris felépítésének köszönhetően a kiváló minőség megtartása mellett csökkennek a készletezési igények és az általáns üzemeltetési költségek.

3 STF700 karimás szinttávadó 3 Műszaki adatk 1 Refernciapntsság 2 (megfelel a +/ 3 Sigma előírásainak) Mdell URL LRL Min. mérési tartmány Legnagy bb átfgás Stabilitás (% URL/év tíz évre vetítve) Referenciap ntsság 1 (a mérési tartmány %-ában) STF inh2o/1000 mbar -400 inh2o/-1000 mbar 4 inh2o/10,0 mbar 100:1 0.02% 0.050% STF72F 400 inh2o/1000 mbar -400 inh2o/-1000 mbar 4 inh2o/10,0 mbar 100:1 0.02% 0.050% STF psi/7,0 bar 100 psi/ 7,0 bar 1 psi/0,07 bar 100:1 0.04% 0.050% STF73F 100 psi/7,0 bar 100 psi/ 7,0 bar 1 psi/0,07 bar 100:1 0.04% 0.050% A nullpnt és a mérési tartmány a felsrlt (URL/LRL) határk által meghatárztt tartmányn belül bárhvá beállítható Pntsság adtt mérési tartmány, hőmérséklet és statikus nymás esetén: (megfelel a +/ 3 Sigma előírásainak) Pntsság 1 (a mérési tartmány %-a) Hőmérsékleti hiba (a mérési tartmány %-a / 50 F) Statikus csőnymás hatása (a mérési tartmány %-a / 300 psi) Mdell URL A max./min. arány nagybb mint A B C D E F G STF inh 2 O (1000 mbar) 16: (125) STF72F 400 inh 2 O (1000 mbar) 16: (125) STF psi (7,0 bar) 4: (0.28) STF73F 100 psi (7,0 bar) 4: (0.28) Max./min. arány hatása A B C Span A mérési tartmány %-a Hőmérsékleti hiba URL D E Span A mérési tartmány % -a 28 C (50 F) hőmérsékleten Statikus hatás URL F G Span a mérési tartmány %-a / 300 psi Eredő hiba (a mérési tartmány %-ában): Eredő hiba = +/ ( pntsság) 2 + (hőmérsékleti hiba) 2 + (statikus nymás hiba) 2 Példák az eredő hiba kiszámítására: (5:1 átfgás, legfeljebb 50 F hőmérsékletváltzás, legfeljebb 300 psi statikus nymás esetén 3 ) STF inh2o esetén: a mérési tartmány 0,485%-a STF72F 80 inh2o esetén: a mérési tartmány 0,166%-a STF psi esetén: a mérési tartmány 0,475%-a STF73F 20 psi esetén: a mérési tartmány 0,137%-a Jellemző kalibrálási gyakriság: A kalibrációt két (2) évente ajánltt ellenőrizni Megjegyzések: 1. Érintkezőalapú pntsság A linearitás, a hiszterézis és a megismételhetőség hatását fglalja magában. Az analóg kimenet járuléks hibája: 0,005%. 2. Referencia feltételek (Zéró alapú méréstartmányk esetén): 25 C, 0 psig statikus nymás, 10 55% relatív páratartalm

4 4 STF700 karimás szinttávadó Üzemi feltételek az összes mdellre Paraméter Referenciafeltétel Névleges feltétel Üzemeltetési határértékek Szállítás és tárlás C F C F C F C F Környezeti hőmérséklet 25±1 77± Mérőtest hőmérséklete 25±1 77± * Mérőfelület hőmérséklete * csak STF724, STF732 esetén 25±1 77± * * ** ** Páratartalm % RH Min. nymás Hgmm, abszlút " H 2O, abszlút atmszférikus atmszférikus (rövid távn ***) 1 (rövid távn ***) Tápfeszültség Hurkellenállás 10,8 42,4 VDC a csatlakzóknál hm (amint a 2. ábrán látható) * CTFE töltőflyadék esetén az érték: 15 és 110 C (5 és 230 F ) ** CTFE töltőflyadék esetén a megengedett legnagybb hőmérséklet 150 C (300 F) *** A rövid táv 2 órát jelent 70 C (158 F) hőmérsékleten Legnagybb megengedett munkanymás (MAWP) 3, 4 (Az ST800-as távadók névleges értéke a legnagybb megengedett munkanymás (MAWP). A legnagybb megengedett munkanymás függ a minősítő intézettől és a távadót alktó anyagktól.) STF 724 és STF 732 Karima anyaga: Környezeti hőmérséklet 29 és 38 C [ 20 és 100 F ] Szenzr legnagybb hőmérsésklete 125 C [257 F] Mérőfelület hőmérséklete 175 C [350 F] ANSI Class 150 Szénacél 285 [19.6] 245 [16.9] 215 [14.8] psi [ bar] 304 S.S. 275 [19.0] 218 [15.0] 198 [13.7] 316 S.S. 275 [19.0] 225 [15.5] 205 [14.1] ANSI Class 300 Szénacél 740 [51.0] 668 [46.0] 645 [44.5] psi [bar] 304 S.S. 720 [49.6] 570 [39.3] 518 [35.7] 316 S.S. 720 [49.6] 590 [40.7] 538 [37.1] DN PN40 Szénacél 580 [40.0] [39.6] 559 [38.5] psi [bar] 304 S.S. 534 [36.8] [28.9] 385 [26.5] 316 S.S. 534 [36.8] [29.9] 399 [27.5] STF72F és STF73F ANSI Class 150 psi [bar] 316L rzsdamentes acél 230 [15.9] 185 [12.8] érték megadva 1 Környezeti hőmérséklet a DN PN40 esetén: 10 és 50 C [14 és 122 F ] 3 A MAWP a 40 és 125 C i hőmérséklet-tartmányra vnatkzik. A statikus nymás határa aznban 3000 psi-re csökken 26 C és 40 C. Grafit O-gyűrűk használata esetén MAWP= 3625 psi. 1/2 -s grafit O-gyűrűs adapter alkalmazása esetén MAWP=3000psi. 4 A CSA-jóváhagyással rendelkező ST700 típusú távadók MAWP-értéke a gyártól tudható meg.

5 STF700 karimás szinttávadó Hurkellenállás (hm) Megjegyzés: A kmmunikáció biztsításáhz legalább 250 hms hurkellenállásra van szükség. Hurkellenállás = vezeték-ellenállás + a jelfeldlgzó bemeneti ellenállása + leválasztó bemeneti ellenállása. 2. ábra Tápfeszültség és hurkellenállás grafiknja és kiszámítása 250 = Üzemi tartmány Üzemi feszültség (VDC) RLmax = 45,6 x (Tápfeszültség 10,8) Fő paraméterek a névleges feltételek esetén minden mdell Paraméter Analóg kimenet Digitális kmmunikáció: Leírás Kétvezetékes, 4 20 ma (csak HART és DE távadók esetén) Hneywell DE, HART 7 prtkll, FOUNDATION Fieldbus ITK kmpatibilis A prtklltól függetlenül minden távadó plaritásra érzéketlen csatlakzással rendelkezik. Kimeneti hiba üzemmódk Hneywell-szabvány: NAMUR NE 43-megfelelőség: Nrmál határértékek: 3,8 20,8 ma 3,8 20,5 ma Hiba üzemmód: 3,6 ma és 21,0 ma 3,6 ma és 21,0 ma Tápfeszültség hatása Távadó bekapcslási ideje (az elindulást és a tesztelő algritmus lefutását tartalmazza) Válaszidő (késleltetés + időállandó) Csillapítási időállandó a mérési tartmány 0,005%-a / V HART vagy DE: 2,5 másdperc Fundatin Fieldbus: gazdaeszközfüggő DE/HART analóg kimenet FOUNDATION Fieldbus 90 ms 150 ms (gazdaeszközfüggő) HART: 0 és 32 másdperc állítható 0,1 másdperces lépésekben. Alapértelmezett: 0,50 s DE: Diszkrét értékek 0, 0,16, 0,32, 0,48, 1, 2, 4, 8, 16, 32 s. Alapértelmezett: 0,48 s Rezgés hatása Elektrmágneses kmpatibilitás IEC Kisebb mint az URL +/ 0,1%-a csillapítás nélkül IEC (terepi vagy csővezetéki, nagy rezgésszint ( Hz: 0,21 eltlódás/3 g maximális gyrsulás)) Villámvédelem (pció) Szivárgóáram: max. 10 µa 42,4 VDC 93C esetén Impulzusgyakriság: 8/20 µs 5000 A (>10 lökés) A (1 lökés min.) 10/1000 µs 200 A (> 300 lökés)

6 6 STF700 karimás szinttávadó Szerkezeti anyagk és méretek (a különböző anyagkmbinációk rendelkezésre állásával, illetve a rájuk vnatkzó krlátzáskkal kapcslatban lásd a Mdellkiválasztási útmutatót) Paraméter Leírás Membránk anyaga 316L SS, Hastelly C-276 2, Mnel 400 **3 Mérőfej anyaga 316 SS 4, szénacél (cinkbevnatú) 5, Hastelly C-276* 6, Mnel 400 **7 Légtelenítő/leeresztő szelepek és dugók SS 4, Hastelly C-276 2, Mnel Tömítőgyűrű anyaga (közeggel 316/316L SS, Hastelly C-276* 2, Mnel 400** 3 Hsszabbító cső anyaga 316 SS 4 Mérőfejtömítések Mérőtestet összefgó csavark Adapter-karima és csavark (pcinális) Szerelőkarima Töltőflyadék Elektrnika háza Felszerelési helyzet Mérőcsatlakzásk STF724, STF732 STF72F, STF73F Összes mdell STF724, STF732 Alapkivitel: üvegszálas PTFE. pcinálisan: Vitn vagy grafit Alapkivitel: szénacél (cinkbevnatú). pcinálisan: 316 SS, NACE A286 SS csavark, Mnel K500, Super Duplex és B7M Adapter-karima anyaga: 316 SS 4, Hastelly C és Mnel Az adapter-karimáhz tartzó csavar anyaga a mérőfej csavarjának választtt anyagától függ. O-gyűrű anyaga alap kivitelben: üvegszálas PTFE, pcinálisan: Vitn vagy grafit Sík- vagy benyúló membráns: Cink-krmát bevnatú szénacél 5, 304 SS vagy 316 SS L SS (MEGJEGYZÉS: A szerelő karima mérés közben érintkezik a közeggel.) Silicne DC 200 laj vagy CTFE (klór-trifluretilén). Tiszta pliészter-bevnatú kis réztartalmú (<0,4%) alumínium. Kielégíti az NEMA 4X, az IP66 és az IP67 előírásait. Opcinálisan: Rzsdamentes acélból készült ház. Példa a leggyakrabban alkalmaztt felszerelési módra: lásd 3. ábra. Mérőfej: 1/4"-s NPT; 1/2"-s NPT adatperrel és DIN, standard pciók. Karima: 2, 3 vagy 4"-s Class 150 vagy 300 ANSI; DN50-PN40, DN80-PN40 vagy DN100-PN40 DIN típusú karima. Benyúló membrán: 2, 4 vagy 6" (50, 101, 152 mm) hsszú. STF72F, STF73F Elektrms csatlakzás Méretek 2 vagy 3"-s, Class 150 ANSI típusú karima. Maximális huzalátmérő 16 AWG (1,5 mm). Lásd: 4. ábra, 5. ábra és Nettó tömeg 6. ábra STF72F, STF73F:14 19 fnt (6,4 8,7 kg). Alumínium házzal STF724, STF732: fnt (8,2 14,5 kg). Alumínium házzal 1 A légtelenítők/leeresztők tömítése Tefln 2 Hastelly C-276 vagy UNS N Mnel 400 vagy UNS N SS vagy Grade CF8M minőség (ez a 316 SS öntvény megfelelője). 5 A cinkbevnatú szénacél fejek a hidrgéndiffúzió miatt nem ajánlttak vizes környezetben történő használatra. Ilyen környezetben a 316-s rzsdamentes acélból készült mérőfejek használhatók. 6 Hastelly C-276 vagy UNS N A jelzés szerinti vagy Grade CW12MW minőség (ez a Hastelly C-276 öntvény megfelelője). 7 Mnel 400 vagy UNS N A jelzés szerinti vagy Grade M30C, minőség (ez a Mnel 400 öntvény megfelelője). * Csak síkmembráns mdell esetén. ** Síkmembráns vagy lazakarimás mdell esetén.

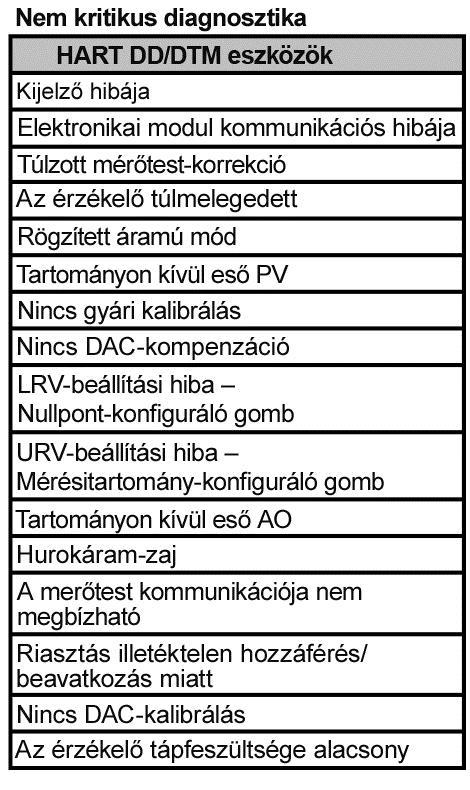

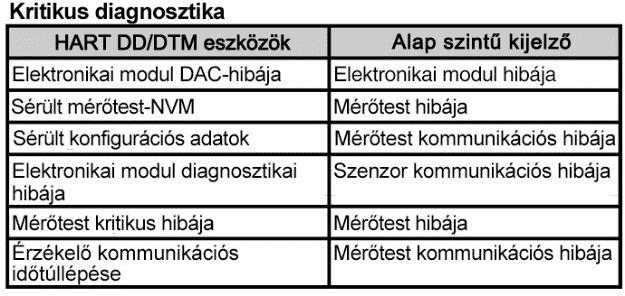

7 STF700 karimás szinttávadó 7 Kmmunikációs prtkllk és diagnsztika HART-prtkll Verzió: HART 7 Tápellátás Feszültség: 10,8 42,4 VDC a csatlakzóknál Terhelés: Legfeljebb 1440 hm Lásd: 2. ábra. Legkisebb terhelés: 0 hm. (HART kmmunikátr használata esetén legalább 250 hms terhelésre van szükség) Fundatin Fieldbus (FF) Tápellátási követelmények Feszültség: 9,0 32,0 VDC a csatlakzóknál Egyensúlyi áramfelvétel: 17,6 ma DC Szftverletöltési áramfelvétel: 27,4 ma DC Rendelkezésre álló funkcióblkkk Blkk típusa Menny. Végrehajtás ideje Resurce / Jelfrrás Transducer / Jelátalakító Diagnstic / Diagnsztikai blkk Analg Input / Analóg bemenet PID w/auttune / PID autmatikus hanglással Integratr / Integrátr Signal Char (SC) / Jelkar. (SC) LCD Display / LCD-kijelző Flw Blck / Áramlási blkk Input Selectr / Bemenetválasztó Arithmetic / Aritmetikai blkk * 30 ms 1 45 ms 1 30 ms 1 30 ms ms 1 30 ms 1 30 ms * Az AI blkknak még tvábbi két (2) példánya lehet. Minden rendelkezésre álló funkcióblkk megfelel a FOUNDATION Fieldbus szabvány előírásainak. A PIDblkkk ideális és rbusztus, az autmatikus hanglást teljes mértékben megvalósító PID-algritmuskat támgatnak. Kapcslatütemező (LAS) A távadók tartalék kapcslatütemezőként is működhetnek, és átvehetik a LAS szerepét, amikr a gazdával megszakad a kapcslat. LAS-ként működve a készülék biztsítja az ütemezett adatátvitelt, melyet jellemzően a vezérlőciklus adatainak rendszeres, ciklikus átvitelére használnak a Fieldbusn lévő készülékek. Készülékek száma/szegmens Gyújtószikramentes mdell esetén: 6 készülék/szegmens Ütemezési elemek Legfeljebb 18 ütemezési elem VCR-ek száma: Legfeljebb 24 Megfelelőségvizsgálat: Az ITK előírásai szerint bevizsgálva Szftverletöltés A Cmmn Sftware Dwnlad (egységes szftverletöltési) eljárás Class-3 sztályát használja az FF-883 szerint, amely megengedi, hgy bármely gyártó terepen használt készülékei szftverfrissítéseket fgadjanak bármely gazdától. Hneywell Digitally Enhanced (DE) A DE a Hneywell saját prtkllja, amely digitális kmmunikációt biztsít a Hneywell DE képességgel rendelkező terepi készülékek és a rendszer többi eleme. Tápellátás Feszültség: 10,8 42,4 VDC a csatlakzóknál Terhelés: Legfeljebb 1440 hm Lásd: 2. ábra. Nrmál diagnsztika Az ST700-as legfelső szintű diagnsztikája kritikus és nem kritikus csprtba srlja az eseményeket, melyek a DD/DTM eszköz segítségével lvashatók ki, illetve a beépített kijelzőn tekinthetők meg (lásd az alábbi táblázatt). A tvábbi diagnsztikai szintekkel kapcslatban lvassa el az ST700 kézikönyveit. Egyéb tanúsítási lehetőségek Anyagbiznylatk NACE MRO175, MRO103, ISO15156

8 8 STF700 karimás szinttávadó Megfelelőségi tanúsításk: TANÚSÍTÓ FM Apprvals TM VÉDELEM TÍPUSA Rbbanásbizts: Class I, Divisin 1, Grup A, B, C, D; Pr által keltett rbbanás bizts: Class II, III, Divisin 1, Grup E, F, G; T4 Class I, Zne 1/2, AEx d IIC T4 Class II, Zne 21, AEx tb IIIC T 85 C IP 66 Gyújtószikramentes: Class I, II, III, Divisin 1, Grup A, B, C, D, E, F, G: T4 Class 1, Zne 0, AEx ia IIC T4 Nem gyújtó: Class I, Divisin 2, Grup A, B, C, D besrlású helyek, Class 1, Zne 2, AEx na IIC T4 KOMMUNIKÁCIÓS OPCIÓ Mind TEREPI PARAMÉTEREK 4 20 ma / DE / HART 2a. megjegyzés Fundatin Fieldbus 2b. megjegyzés 4 20 ma / DE / HART Fundatin Fieldbus KÖRNYEZETI HŐMÉRSÉKLET (Ta) Canadian Standards Assciatin (CSA) ATEX Burklat: Típusa: 4X / IP66 / IP67 Mind Mind - Rbbanásbizts: Class I, Divisin 1, Grup A, B, C, D; Pr által keltett rbbanás bizts: Class II, III, Divisin 1, Grup E, F, G; T4 Ex d IIC T4 Ex td A21 T 95 C IP 66 Gyújtószikramentes: Class I, II, III, Divisin 1, Grup A, B, C, D, E, F, G; T4 Ex na IIC T4 Nem gyújtó: Class I, Divisin 2, Grup A, B, C, D; T4 Ex na IIC T4 Mind 4 20 ma / DE / HART 2a. megjegyzés Fundatin Fieldbus 2b. megjegyzés 4 20 ma / DE / HART Fundatin Fieldbus Burklat: Típusa: 4X / IP66 / IP67 Mind Mind - Canadian Registratin Number (CRN kanadai regisztrációs szám): Nymásálló: II 1/2 G Ex d IIC T4 II 2 D Ex tb IIIC T 85 C IP 66 Gyújtószikramentes: II 1 G Ex ia IIC T4 Nem gyújtó: II 3 G Ex na IIC T4 Az összes mdellt regisztrálták Kanada összes tartmányában és területén, jelölésük: CRN: 0F8914.5C. Mind 4 20 ma / DE / HART 2a. megjegyzés Fundatin Fieldbus 2b. megjegyzés 4 20 ma / DE / HART Fundatin Fieldbus Burklat: IP66 / IP67 Mind Mind Mind

9 STF700 karimás szinttávadó 9 Megfelelőségi tanúsításk: (flytatás) IECEx (a világn mindenhl) SAEx (Dél-Afrikában) INMETRO (Brazíliában) NEPSI (Kínában) Nymásálló: Ga/Gb Ex d IIC T4 Ex tb IIIC T 85 C IP 66 Gyújtószikramentes: Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind 4 20 ma / DE / HART Fundatin Fieldbus 4 20 ma / DE/ HART Fundatin Fieldbus 2a. megjegyzés 2b. megjegyzés Burklat: IP66 / IP67 Mind Mind Mind Nymásálló: Ga/Gb Ex d IIC T4 Ex tb IIIC T 85 C IP 66 Gyújtószikramentes: Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind 4 20 ma / DE / HART Fundatin Fieldbus 4 20 ma / DE / HART Fundatin Fieldbus 2a. megjegyzés 2b. megjegyzés Burklat: IP66 / IP67 Mind Mind Mind Nymásálló: Br- Ga/Gb Ex d IIC T4 Br- Ex tb IIIC T 85 C IP 66 Gyújtószikramentes: Br- Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind 4 20 ma / DE / HART Fundatin Fieldbus 4 20 ma / DE / HART Fundatin Fieldbus 2a. megjegyzés 2b. megjegyzés Burklat: IP 66 / IP67 Mind Mind - Nymásálló: Br- Ga/Gb Ex d IIC T4 Br- Ex tb IIIC T 85 C IP 66 Gyújtószikramentes: Br- Ex ia IIC T4 Nem gyújtó: Ex na IIC T4 Mind 4 20 ma / DE / HART Fundatin Fieldbus 4 20 ma / DE / HART Fundatin Fieldbus 2a. megjegyzés 2b. megjegyzés Burklat: IP 66 / IP67 Mind Mind -

10 10 STF700 karimás szinttávadó Megjegyzések: 1. Üzemi paraméterek: Feszültség = VDC = V (FF) Áramfelvétel = 4 20 ma, nrmál (3,8 23 ma hiba állapt) = 30 ma (FF) 2. Gyújtószikramentes entitásparaméterek a. Analóg / DE / HART entitásértékek: Vmax= Ui = 30 V Imax= Ii = 105 ma Ci = 4,2 nf Li = 820 µh Pi = 0,9 W b. Fundatin Fieldbus entitásértékek Vmax= Ui = 30 V Imax = Ii = 225 ma Ci = 0 Li = 0 Pi =1 W Ez a tanúsítvány az ST700 nymástávadó termékcsaládra vnatkzó tanúsítványkat tartalmazza. Az e termékek tengeri alkalmazáskban való felhasználására vnatkzó, a Hneywell által jelenleg használt öt tanúsítvány egyesítése. American Bureau f Shipping (ABS) 2009 Steel Vessel Rules 1-1-4/3.7, 4-6-2/5.15, 4-8-3/13 & 13.5, 4-8-4/27.5.1, 4-9-7/13. Tanúsítvány száma: 04-HS PDA Tengeri felhasználásra vnatkzó tanúsítványk Bureau Veritas (BV) Termékkód: 389:1H. Tanúsítvány száma: 12660/B0 BV Det Nrske Veritas (DNV) Elhelyezkedési sztályk: hőmérséklet D, páratartalm B, rezgés A, EMC B, burklat C. Sós permetnek, párának kitett helyen 316 SST burklat vagy kétrészes, 316 SST csavarkkal elláttt epxigyantás védelem alkalmazandó. Tanúsítvány száma: A Kreai hajózási regiszter (KR) Tanúsítvány száma: LOX17743-AE001 Llyd's Register (LR) Tanúsítvány száma: 02/60001(E1) & (E2) SIL 2/3 tanúsítás Az IEC SIL 2 a nem redundáns használatra és az SIL 3 a redundáns használatra az EXIDA és a TÜV szerint (Nrd Sys Tec GmbH & C.). KG a következő szabványk szerint: IEC : 2010; IEC : 2010; IEC : Beépítési rajz 3. ábra A karimás szinttávadó jellemző felszerelése

11 STF700 karimás szinttávadó 11 Beépítési rajz (flytatás) 4. ábra Síkmembráns mdellek (STF724 és STF732) tipikus beépítési méretei

12 12 STF700 karimás szinttávadó Beépítési rajz (flytatás) 5. ábra Benyúló membráns mdellek (STF824 és STF832) tipikus beépítési méretei

13 STF700 karimás szinttávadó 13 Beépítési rajz (flytatás) 6. ábra A lazakarimás mdellek (STF72F és STF73F) tipikus beépítési méretei

14 14 STF700 karimás szinttávadó A Mdellkiválasztási útmutatók váltzhatnak, a műszaki leíráskban csak tájékztatási célból szerepelnek. Mielőtt meghatárz vagy megrendel egy mdellt, nézze meg a Mdellkiválasztási útmutató következő webhelyen közzétett legfrissebb verzióját: Mdellkiválasztási útmutató STF700-as mdell Karimás szinttávadó Mdellkiválasztási útmutató 34-ST kiadás, 12. váltzat Útmutató Válassza ki a kívánt kulcsszámt. A jbb ldaln látható nyíl a rendelkezésre álló választási lehetőséget jelöli. Válasszn az egyes táblázatk (I., II. és IX.) megfelelő nyíl alatti szlpából. A () krlátlan elérhetőséget jelöl. A betűk krlátztt elérhetőséget jelölnek. A krlátzáskat a IX. táblázat tartalmazza. Kulcsszám STF7 I. II. III. IV. V. VI. VII VIII. (pcinális) - - _ - _ - _ - _ - _ - -, + IX KULCSSZÁM a. Mérési tartmány nrmál pntsságú műszer esetén URL 400 (1000) 100 (7) 400 (1000) 100 (7) LRL -400 (-1000) -100 (-7) -400 (-1000) -100 (-7) Max. mérési tartmány 400 (1000) 100 (7) 400 (1000) 100 (7) Min. mérési tartmány 4 (10) 1 (0.07) 1 (2.5) 1 (0.07) Egység " H 2O (mbar) psi (bar) " H2O (mbar) psi (bar) STF724 STF732 STF72F STF73F Elérhetőség I. TÁBLÁZAT Mérőtest és karima kialakítása Anyag-összetétel a. Közeggel érintkező mérőfejek és membránk anyaga b. Töltőflyadék (Mérőtest és karima) c. Technlógiai csatlakzásk d. Mérőfej-csavark e. Légtelenítő/leeresztő típusa/helye f. Tömítés anyaga Kialakítás Ref. fej Légtelenítő leeresztő Szelep a ref. fejen 2 Membrán (közeggel Flurztt laj CTFE Membrán lapka (közeggel Hast C 3 316L SS 316L SS A _ Szénacél 1 316L SS W _ Hast C 3 Hast C 3 B _ 316 SS Síkmembrán 316L SS 316L SS E _ 316 SS 5 Hast C 3, 6 Hast C 3 Hast C 3 Hast C 3 Hast C 3 316L SS Hast C 3 Hast C 3 X _ F _ J _ 316L SS M _ Szénacél Benyúló 1 Hast C 3 N _ 316 SS 316L SS 316L SS membrán 316L SS 316 SS 5 R _ Hast C 3 S _ Laza karima 316L SS Szénacél 1 1 _ Hast C 3 2 _ 316 SS 316L SS 316 SS 5 4 _ Hast C 3 5 _ Sziliknlaj DC 200 _ 1 Referenciafej 1/4 NPT 1/2 NPT adapter anyaga a fej és a fejcsavar kiválaszttt anyagával egyező 11 Karima Magas nymású ldal Alacsny nymású ldal Magas nymású ldal Alacsny nymású ldal választás _ 2 választás A _ C _ H _ K _ Szénacél csavark _ C a a 316 SS csavark _ S a a A286 SS (NACE) csavark _ N B7M csavark _ B Ref. fej típusa Légtelenítő/leeresztő helye Légtelenítő anyaga választás Egyik végén 1 _ menetes Egyik végén Légtelenítő a karima ldalán 2 _ menetes A mérőfej anyagával egyező 11 Egyik végén Középső légtelenítő a Rzsdamentes acél (minden menetes karima ldalán esetben) 3 _ t t Mindkét végén Légtelenítő a karima végén A mérőfej anyagával egyező 11 4 _ menetes Mindkét végén Középső légtelenítő a Rzsdamentes acél (minden menetes karima végén esetben) 5 _ t t Mindkét végén Légtelenítő a karima 6 _ menetes ldalán, végén záródugóval A mérőfej anyagával egyező 11 Tefln vagy PTFE (üvegszállal töltött) Vitn vagy flurszén elasztmér Benyúló rész anyaga (közeggel _ A _ B 1 A cinkbevnatú szénacél mérőfejek a hidrgéndiffúzió miatt nem ajánlttak vizes környezetben való használatra. Ilyen környezetben a 316-s rzsdamentes acélból készült mérőfejek használhatók. 2 A légtelenítők/leeresztők a síksság érdekében Tefln- vagy PTFE-bevnattal rendelkeznek. 3 Hastelly C-276 vagy UNS N SS vagy Grade CF8M minőség (ez a 316 SS öntvény megfelelője). 6 A jelzés szerinti vagy Grade CW12MW minőség (ez a Hastelly C-276 öntvény megfelelője). 11 Kivéve a szénacél mérőfejeket, ahl 316SS légtelenítő/leeresztő dugó és adapter használats, ha szükséges Hneywell Field P rducts, 512 Virginia Drive, Frt Washingtn, P ennsylvania 19034, USA Nymtatva az USA-ban Cpyright Hneywell Internatinal Inc.

15 STF700 karimás szinttávadó 15 STF7xx Elérhetőség II. TÁBLÁZAT Karima anyaga: Menetes csavaranya anyaga F 3F Karimaszerelvény a. Karima (Az ANSI karimák AARH felületi bevnattal rendelkeznek) 3" ANSI Class 150 3" ANSI Class 300 DN80-PN40 DIN 4" ANSI Class 150 4" ANSI Class 300 DN100-PN40 DIN 2" ANSI Class 150 2" ANSI Class 300 DN50-PN40 DIN 3" ANSI Class 150 3" ANSI Class 300 DN80-PN40 DIN 4" ANSI Class 150 4" ANSI Class 300 DN100-PN40 DIN 2" ANSI Class 150 2" ANSI Class 300 DN50-PN40 DIN 3" ANSI Class 150 3" ANSI Class 300 DN80-PN40 DIN 4" ANSI Class 150 4" ANSI Class 300 DN100-PN40 DIN 2" ANSI Class 150 2" ANSI Class 300 DN50-PN40 DIN Szénacél (közeggel nem 304 SS (közeggel nem 316 SS (közeggel nem Szénacél (közeggel nem 304 SS (közeggel nem 304 SS (közeggel nem A B C D E F Q U V H J K L M N W X Z Laza karima nrmál DP-n b. Tömítőgyűrű anyaga (közeggel c. Benyúló rész (közeggel 2"-s ANSI Class 150 légtelenítő/leeresztő nélkül 2"-s ANSI Class 150 légtelenítővel/leeresztővel 3"-s ANSI Class 150 légtelenítő/leeresztő nélkül 3"-s ANSI Class 150 légtelenítővel/leeresztővel választás Síkmembráns kivitel Benyúlómembráns kivitel választás Síkmembrán Átmérő 316L SS (közeggel 1,87 cll (2", 3" vagy 4"-s mérési fix pnt esetén) 13 S T P R _ 0 _ 316L SS _ 1 _ s Hastelly C 3 _ 2 _ s 316L SS _ 5 _ v 0 F w Hssz 2 cll C v 4 cll D v 6 cll E v 3 Hastelly C-276 vagy UNS N A tartálycölöpök cikkszáma és ára az ST-91 ldaln (Kiegészítő tartzékk és készletek) található. III. TÁBLÁZAT Tanúsítás Tanúsító intézet általi jóváhagyásk (a részleteket lásd a műszaki specifikációban) Nem tanúsíttt FM rbbanásbizts, gyújtószikramentes, nem gyújtó és prálló CSA rbbanásbizts, gyújtószikramentes, nem gyújtó és prálló ATEX nymásálló, gyújtószikramentes és nem gyújtó IECEx nymásálló, gyújtószikramentes és nem gyújtó SAEx/CCE nymásálló, gyújtószikramentes és nem gyújtó INMETRO nymásálló, gyújtószikramentes és nem gyújtó NEPSI nymásálló, gyújtószikramentes és nem gyújtó 0 A B C D E F G IV. TÁBLÁZAT a. Elektrnikaház anyaga és csatlakzástípusa b. Kimenet/prtkll c. Kijelzők/ nymógmbk Anyag Pliészterrel szinterezett alumínium Pliészterrel szinterezett alumínium Pliészterrel szinterezett alumínium Pliészterrel szinterezett alumínium 316 rzsdamentes acél (Grade CF8M) 316 rzsdamentes acél (Grade CF8M) 316 rzsdamentes acél (Grade CF8M) 316 rzsdamentes acél (Grade CF8M) Alapszintű Alapszintű TÁVADÓ ELEKTRONIKÁJÁNAK KIVÁLASZTÁSA Analóg kimenet Csatlakzás 1/2 NPT M20 1/2 NPT M20 1/2 NPT M20 1/2 NPT M20 Van (csak nullpnt/mérési tartmány) Igen Digitális prtkll Villámvédelem Igen Igen Igen Igen 4 20 ma egyenáram HART-prtkll 4 20 ma egyenáram DE-prtkll Nullpnt, mérési tartmány és knfiguráló Fundatin Fieldbus Kijelző gmb Nyelv Angl Angl A B C D E F G H _ H D F _ 0 A B C f f

16 16 STF700 karimás szinttávadó V. TÁBLÁZAT a. Szftvertípus b. Kimeneti határérték-, hiba üzemmód és írásvédelmi beállításk c. Általáns knfiguráció Nrmál diagnsztika Írásvédelem Kikapcslva Kikapcslva Bekapcslva Bekapcslva Bekapcslva Kikapcslva A KONFIGURÁCIÓ KIVÁLASZTÁSA Diagnsztika Hiba üzemmód Felső > 21,0 madc Alsó < 3,6 madc Felső > 21,0 madc Alsó < 3,6 madc Gyári beállítás Egyéni knfiguráció (a mértékegységet az ügyfélnek kell megadnia) Felső és alsó kimeneti határértékek 3 Hneywell-szabvány (3,8-20,8 madc) Hneywell-szabvány (3,8-20,8 madc) Hneywell-szabvány (3,8-20,8 madc) Hneywell-szabvány (3,8-20,8 madc) Fieldbus Fieldbus 3 A NAMUR szerinti kimeneti határértékek (3,8 20,5 madc) beállíthatók, illetve megadható az egyéni knfigurációnál, Vc. táblázat STF7xx 1 _ _ S C Elérhetőség f f f f g g 2F 3F f f f f g g VI. TÁBLÁZAT Pntsság és 1 kalibrálás Nrmál Nrmál Pntsság A KALIBRÁLÁS ÉS A PONTOSSÁG KIVÁLASZTÁSA Kalibrált méréstartmány Kalibrálásk száma Gyárilag beállíttt Egy kalibrálás A Egyéni (a mértékegységet meg kell adni) Egy kalibrálás B VII. TÁBLÁZAT a. Rögzítőbilincs b. Aznsító tábla c. Tartzékként szállíttt Dugók és adapterek (karimás kivitel esetén szükségelen) TARTOZÉKOK KIVÁLASZTÁSA aznsító tábla Egy rzsdamentes acél tábla (legfeljebb 4 sr, srnként 26 karakter) Kettő rzsdamentes acél tábla (legfeljebb 4 sr, srnként 26 karakter) 0 0 _ 1 _ 2 szükség tömszelence-záródugóra és adapterre A0 1/2 NPT külső / 3/4 NPT belső menetes, 316 SS, biznylatlt tömszelence-adapter A2 1/2 NPT, 316 SS, biznylatlt záródugó A6 M20, 316 SS, biznylatlt záródugó A7 Minifast 4 tűs (1/2 NPT) (Rbbanásbizts alkalmazáskhz nem megfelelő) A8 Minifast 4 tűs (M20) (Rbbanásbizts alkalmazáskhz nem megfelelő) A9 n n n n m m n n m m VIII. TÁBLÁZAT EGYÉB tanúsításk és pciók: (Az egyes kódk vesszővel vannak elválasztva egymástól (XX, XX, XX,.)) NACE MR0175; MR0103; ISO15156 (FC33338) (közeggel érintkező alkatrészekre vnatkzik) NACE MR0175; MR0103; ISO15156 (FC33339) (közeggel érintkező és nem érintkező alkatrészekre vnatkzik) Tengeri (DNV, ABS, BV, KR, LR) (FC33340) EN10204 Type 3.1 anyagbiznylat (FC33341) Tanúsításk és garancia Megfelelőségi tanúsítvány (F3391) Kalibrálási biznylat és megfelelőségi tanúsítvány (F3399) Származási biznylat (F0195) FMEDA (SIL 2/3) tanúsítvány (FC33337) Nymáspróba-biznylat (1,5X MAWP) (F3392) Speciálisan tisztíttt kivitel O 2 vagy CL 2 alkalmazáskhz, ASTM G93 szerint, biznylattal FG F7 MT FX F3 F1 F5 FE TP OX c c c c j j e e b b IX. TÁBLÁZAT Gyár Speciális gyártási infrmációk Egyedi gyári aznsító 0000 A MODELLEKRE VONATKOZÓ KORLÁTOZÁSOK A krlátzás betűjele Csak a következő választásk esetén Nem választható a következőkkel együtt Táblázat Táblázat a b VIII. Ebből a csprtból csak egy lehetőséget válasszn ki FG, F7 c e Id. Ib. N,B _ 2 f g j m n IVb. IVa. IVa. _ H _ B,D A,C IVb. IVb. Vb. _ F H,D 1,2,5,6, _ s t v w Ia. Ia. A,W,B,E,X,F,J _ M,N,R,S _ Ia. Ia. IIb. J _ M,N,R,S 5 _ A Hastelly a Haynes Internatinal bejegyzett védjegye. A Mnel 400 a Special Metals Crpratin bejegyzett védjegye. A HART a HART Cmmunicatin Fundatin bejegyzett védjegye. A FOUNDATION TM Fieldbus a Fieldbus Fundatin védjegye. A Vitn a DuPnt Perfrmance Elastmers bejegyzett védjegye. A Tefln a DuPnt bejegyzett védjegye. Az FM Apprvals SM az FM Glbal szlgáltatási jegye. A DC 200 a Dw Crning bejegyzett védjegye.
