Szerelési kézikönyv. rendszerű inverter klímaberendezések Mennyezetre erősített típusú FXHQ32MVE FXHQ63MVE FXHQ100MVE

Átírás

1 rendszerű inverter klímaberendezések FXHQMVE FXHQ6MVE FXHQ00MVE

2 FXHQMVE FXHQ6MVE FXHQ00MVE Tartalomjegyzék Oldal Biztonsági előírások... Előkészületek üzembe helyezés előtt... A berendezés helyének megválasztása... Előkészületek üzembe helyezés előtt... A beltéri egység üzembe helyezése... 5 Hűtőközegcsövek szerelése... 5 Kondenzvíz elvezetés... 8 Elektromos huzalozás... 9 Kábelezési példa és példa a távirányító beállítására... 0 A szívórács és a levegőszűrő felszerelése... Helyszíni beállítások... Tesztüzem... OLVASSA EL FIGYELMESEN AZ ALÁBBI UTASÍTÁSOKAT ÜZEMBE HELYEZÉS ELŐTT. A KÉZIKÖNYV LEGYEN KÉZNÉL, KÉSŐBB MÉG SZÜKSÉG LEHET RÁ. Biztonsági előírások A helyes üzembe helyezés érdekében olvassa el figyelmesen ezeket a biztonsági előírásokat. Üzembe helyezés után ellenőrizze, hogy a próbaüzem alatt a berendezés megfelelően működik-e. Tájékoztassa a vevőt a berendezés kezeléséről és karbantartásáról. Hívja fel a vevő figyelmét arra is, hogy ezt a szerelési kézikönyvet az üzemeltetési kézikönyvvel együtt meg kell őrizni. A klímaberendezés kategóriája "nem általános célú berendezés". Biztonsági előírás A berendezés "A" osztályú termék. Egy lakásban a termék rádióinterferenciát okozhat, és ilyen esetben a felhasználónak meg kell tennie a szükséges elhárító intézkedéseket. A FIGYELMEZTETÉSEK figyelmen kívül hagyása komoly következményekkel járhat, akár súlyos sérüléssel vagy halállal. A TUDNIVALÓK figyelmen kívül hagyása sérüléssel vagy a berendezés károsodásával járhat. FIGYELMEZTETÉS Az üzembe helyezést a forgalmazónak vagy más szakembernek kell végeznie. A nem megfelelő üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. A klímaberendezést a kézikönyv utasításai szerint kell üzembe helyezni. A nem tökéletes üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. Ha a klímaberendezést kis helyiségbe szerelik be, gondoskodni kell arról, hogy egy esetleges szivárgás esetén a kiömlött hűtőközeg mennyisége ne léphesse túl a megengedett koncentrációt. További információért forduljon a márkaképviselethez. Ha a zárt térben kiömlött mennyiség meghaladja a határértéket, a fellépő oxigénhiány balesetet okozhat. Csak a mellékelt vagy ajánlott alkatrészeket szabad használni az üzembe helyezésnél. Másféle alkatrészek használata az egység leesését, szivárgását okozhatja, illetve áramütést vagy tüzet. A klímaberendezést olyan helyre kell szerelni, amely elég erős az egység súlyának megtartásához. A nem megfelelő alapzat vagy üzembe helyezés sérülést okozhat, ha az egység leesik az alapzatról. A felszerelésnél vegye figyelembe, ha a berendezést érheti erős szél, tájfun vagy földrengés. A helytelen felszerelés a berendezés leesése folytán balesetet okozhat. Az elektromos munkákat a szerelési kézikönyv szerint kell kivitelezni, illetve a helyi előírásoknak és gyakorlatnak megfelelően. Az elégtelen teljesítmény vagy a nem tökéletes elektromos kivitelezés áramütést vagy tüzet okozhat. A tápfeszültség bekötéséhez és a beltéri és kültéri egységek közötti elektromos csatlakozáshoz használja a megadott típusú vezetékeket. Az összekötő vezetékeket biztonságosan kell bilincsekkel rögzíteni, hogy a csatlakozókra ne hasson erő. A nem tökéletes csatlakozás vagy bilincselés a csatlakozók túlmelegedését okozhatja, vagy akár tüzet is. A beltéri és a kültéri egységek közötti kábelezésnél és az elektromos hálózat bekötésénél a vezetékeket úgy kell elrendezni, hogy a vezérlődoboz fedelét biztonságosan fel lehessen erősíteni. A vezérlődoboz fedelének tökéletlen zárása áramütést vagy tüzet okozhat, illetve a csatlakozók túlmelegedését eredményezheti. Ha munka közben hűtőközeg-szivárgást észlel, szellőztessen ki. Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel. Üzembe helyezés után ellenőrizze, hogy nincs-e valahol hűtőközeg-szivárgás. Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel. Mielőtt az elektromos alkatrészekhez érne, kapcsolja ki a berendezést. TUDNIVALÓK A kondenzvíz elvezetését a kézikönyv utasításainak megfelelően kell megoldani. A helytelen elvezetés a kondenzvíz kifolyását okozhatja. Földelni kell! Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. A rossz földelés áramütést eredményezhet. A villámlásból vagy egyéb forrásból eredő túlfeszültség a klímaberendezést károsíthatja. Az áramütés elleni védelem érdekében földzárlat-megszakító felszerelésére is szükség lehet, a körülményektől függően. Ennek elmulasztása áramütést eredményezhet. FXHQ~00MVE PW7789-

3 Portugues Dansk ÏÏËÓÈÎ Italiano Nederlands Español Français Deutsch English Portugues Dansk ÏÏËÓÈÎ Italiano Nederlands Español Français Deutsch English A kép- vagy hanginterferencia megelőzése érdekében ügyeljen, hogy a beltéri és a kültéri egység, azok összekötő vezetékei és a tápkábel legalább méter távolságra legyen a tévé- és rádiókészülékektől. (A rádióadás hullámhosszától függően a zavarás megszüntetéséhez méter távolság kevés lehet.) A távirányító (vezeték nélküli készletben) átviteli távolsága lerövidülhet, ha a helyiségben elektronikus fénycső ég. (inverter vagy gyorsgyújtó típusú) Szerelje a beltéri egységet a lehető legtávolabb a fénycsőtől. Nem szabad a klímaberendezést az alábbi helyeken felszerelni: Ahol ásványolajpára, olajos permet vagy gőz lehet, például konyhában. A műanyag alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat. Ahol korrozív gáz, például kénsavas gáz termelődik. A rézcsövek és a forrasztások korróziója a hűtőközeg szivárgását okozhatja. Ahol elektromágneses hullámokat keltő berendezések működnek. Az elektromágneses hullámok megzavarhatják a vezérlő rendszert, a berendezés működészavarát okozva. Ahol éghető gázok szivároghatnak, ahol szénszálak vagy gyúlékony gőz/por kerül a levegőbe, vagy ahol illékony tűzveszélyes anyagokat, például hígítót vagy benzint tárolnak. Ha a berendezést ilyen feltételek között üzemeltetik, akkor tűz keletkezhet. Előkészületek üzembe helyezés előtt Amikor az egységet kiemelik a kartondobozból, a négy emelőfület fogva kell emelni vigyázva, hogy ne hasson a berendezés más részére erő, illetve ne ütődjön semmihez. Különösen figyelni kell a legyezőszárnyra, a hűtőközegcsövekre, a kondenzvízcsövekre és minden műanyag alkatrészre. Az egység üzembe helyezése előtt ellenőrizze a használandó hűtőközegtípust (R0A). (Ha nem megfelelő hűtőközeget használnak, a berendezés rosszul fog működni.) Az üzembe helyezéshez szükséges kellékeket a munka befejezéséig ne hagyja őrizetlenül. A kellékeket nem szabad kidobni! Találja ki a szállítás módját. Az üzembe helyezés helyén vegye csak ki az egységet a csomagolásból. Ha a kicsomagolás a szállítás közben elkerülhetetlen, puha anyagú pántokkal és védőlemezekkel együtt mozgassa, hogy elkerülje a készülék sérüléseit. A berendezés helyének kijelölésekor használja a mellékelt papírsablont. A kültéri egység üzembe helyezésével kapcsolatban a kültéri egységhez mellékelt szerelési kézikönyv ad felvilágosítást. Ne szerelje vagy üzemeltesse az egységet az alábbi helyekre: Ásványolajos környezetben, vagy ahol tömény olajpermet vagy olajos gőz van jelen, pl. konyhákban. (A műanyag alkatrészek deformálódhatnak, emiatt a berendezés leeshet, illetve szivárgás keletkezhet.) Ahol korrozív gázok, pl. kéngázok vannak. (A rézcsövek és a forrasztások korrodálódhatnak, emiatt a hűtőközeg-szivárgás keletkezhet.) Ahol gyúlékony gázok szabadulhatnak fel, illetve illékony tűzveszélyes anyagot, pl. hígítót vagy benzint használnak. (Az egység környezetében a gáz begyulladhat.) Ahol elektromágneses hullámokat keltő berendezések működnek. (A vezérlésben zavar keletkezhet.) Ahol a levegő sok sót tartalmaz, pl. tengerparton, és ahol a feszültség erősen ingadozik (pl. gyárakban). Gépjárművekre vagy hajókra se. Az egység, mind beltéri, mind kültéri használatra alkalmas háztartási és könnyűipari környezetben. Ha háztartásban alkalmazzák, elektromágneses interferenciát okozhat. Biztonsági előírások A beltéri egység üzembe helyezése előtt olvassa el ezt a kézikönyvet. Az üzembe helyezést a forgalmazónak vagy egy képesített szakembernek kell végezni. A szakszerűtlen üzembe helyezés szivárgást, rosszabb esetben áramütést vagy tüzet okozhat. Csak az egységhez mellékelt alkatrészeket használja, illetve olyan alkatrészeket, amelyek megfelelnek az előírásoknak. A nem előírás szerinti alkatrészek használata miatt a berendezés leeshet, illetve szivárgást, rosszabb esetben áramütést vagy tüzet okozhat. Tartozékok Ellenőrizze, hogy az alábbi tartozékok mellékelve vannak-e az egységhez. Kondenzvíztömlő Fémbilincs Alátét a függesztőkarhoz 8 Bilincs 6 Papírsablon az üzembe helyezéshez Szigetelés a szerelvényekhez: Külön rendelhető tartozékok A távirányítóknak két típusa van: vezetékes és vezeték nélküli. Válasszon ki egy távirányítót az ügyfél igényei alapján (. oldal, ". táblázat"), és helyezze üzembe egy megfelelő helyen.. táblázat gázcsőhöz folyadékcsőhöz Szigetelőlemez: nagy kicsi Üzemeltetési kézikönyv Távirányító típusa Csak hűtő típus Hőszivattyús típusú Vezetékes BRCC57, BRCD57 Vezeték nélküli BRC7E66 BRC7E6W MEGJEGYZÉS Ha a(z). oldal, ". táblázat" tételei között nem szereplő távirányítót szeretne használni, akkor a katalógusokból a műszaki dokumentáció alapján kiválaszthat egy megfelelőt. FDBQ5B7V OPERATION MANUAL Split series room air conditioners Multi system room air conditioners Installation manual Split System air conditioners Installationsanleitung Split-Baureihe Klimageräte Manuel d'installation Climatiseurs de la série Split Montagehandleiding Split-systeem airconditioners Manual de instalación Acondicionadores de aire serie Split Manuale d'installazione Climatizzatori serie Split EÁ ÂÈÚ ÈÔ ÂÁÎ Ù ÛÙ ÛË KÏÈÌ ÙÈÛÙÈÎ Split Manual de instalação Aparelhos de ar condicionado da série Split Installationsvejledning Klimaanlag i opdelt system INSTALLATION MANUAL Split series room air conditioners Multi system room air conditioners FDBQ5B7V Installation manual Split System air conditioners Installationsanleitung Split-Baureihe Klimageräte Manuel d'installation Climatiseurs de la série Split Montagehandleiding Split-systeem airconditioners Manual de instalación Acondicionadores de aire serie Split Manuale d'installazione Climatizzatori serie Split EÁ ÂÈÚ ÈÔ ÂÁÎ Ù ÛÙ ÛË KÏÈÌ ÙÈÛÙÈÎ Split Manual de instalação Aparelhos de ar condicionado da série Split Installationsvejledning Klimaanlag i opdelt system FXHQ~00MVE PW7789-

4 Az alábbi dolgokra különösen figyeljen az üzembe helyezés során, és a munka végén ezeket ellenőrizze. A munka befejezése után ellenőrizendő tételek Pipa ha rendben Biztonságosan van a beltéri és a kültéri egység rögzítve? Megvolt a gáztömítettségvizsgálat? Szigetelve van az egység, ahogy kell? Akadálytalan a kondenzvíz elfolyása? Megfelel a tápfeszültség az adattáblán feltüntetett feszültségnek? A kábelezés és a csövek rendben vannak? Megfelelő az egység földelése? A vezetékek mérete előírás szerinti? Nem akadályozza valami az áramlást a beltéri vagy a kültéri egység levegőbemeneténél vagy -kimeneténél? Fel van jegyezve a hűtőközegcső hossza és a kiegészítő hűtőközegtöltet? A rendszer átadásakor ellenőrizendő tételek Pipa ha rendben Az egységek leeshetnek, rezonálhatnak vagy zajt okozhatnak. Elégtelen hűtést eredményezhet. A kondenzvíz csöpöghet. A kondenzvíz csöpöghet. Az egység hibásan működhet, alkatrészek leéghetnek. Az egység hibásan működhet, alkatrészek leéghetnek. Egy elektromos zárlat esetén veszélyes. Az egység hibásan működhet, alkatrészek leéghetnek. Elégtelen hűtést eredményezhet. A rendszerben lévő hűtőközegmennyiséget nem lehet nyomon követni. Elmagyarázta a rendszer kezelését, és megmutatta az üzemeltetési kézikönyvet a vevőnek? Átadta az üzemeltetési kézikönyvet a vevőnek? A kezeléssel kapcsolatban az alábbiakra kell felhívni a figyelmet Az üzemeltetési kézikönyvben a FIGYELMEZTETÉS és TUDNIVALÓK címmel jelzett részek nemcsak általánosságban tájékoztatnak a termék használatáról, hanem személyi sérülés vagy anyagi kár veszélyére is figyelmeztetnek. Éppen emiatt a kézikönyv így jelzett fejezeteit részletesen el kell magyarázni, hogy a felhasználó megértse, és fel is kell hívni a figyelmet a kézikönyv áttanulmányozásának fontosságára. MEGJEGYZÉS Ha a *-gal jelölt részeken van még hely, akkor további 00 mm teret biztosítva könnyebb lesz a szerelés. 0 Szükséges szerelési tér Levegőbemenet Levegőkimenet Szükséges szerelési tér A szereléshez használjon függesztőcsavarokat. A mennyezet elég erős legyen az egység súlyának megtartásához. Ha ez nem biztos, akkor a mennyezetet meg kell erősíteni. (A csavarillesztés helye jelölve van az üzembe helyezéshez való papírsablonon. Ez felhasználható a szükséges megerősítés helyének meghatározásához.) Ezt a terméket maximum,5 m belmagasságig szabad felszerelni. Ha a belmagasság,7 méternél több, akkor a távirányítót a helyszínen be kell állítani. (Lásd:. oldal, "Helyszíni beállítások".) Ahol a beltéri és a kültéri egységek közötti csövek hossza a megengedett határon belül tartható. (Lásd a kültéri egység szerelési kézikönyvét.) A kép- vagy hanginterferencia megelőzése érdekében ügyeljen, hogy a beltéri és a kültéri egység, azok összekötő vezetékei és a tápkábel legalább méter távolságra legyen a tévé- és rádiókészülékektől. (A rádióadás hullámhosszától függően a zavarás megszüntetéséhez méter távolság kevés lehet.) Megjegyzés az üzembe helyező szerelőnek Feltétlenül tájékoztassa az ügyfelet a rendszer helyes üzemeltetéséről (különös tekintettel a szűrők tisztítására, a különböző funkciók használatára és a hőmérséklet-beállításra) úgy, hogy közben maga a felhasználó végzi el a műveleteket a kézikönyv alapján. Előkészületek üzembe helyezés előtt A beltéri egység furatainak, függesztőcsavar-helyeinek, csöveinek és vezetékeinek elhelyezkedése. F G A berendezés helyének megválasztása 60 5 Válasszon olyan helyet, amely megfelel az alábbi feltételeknek, és az ügyfél is jóváhagyja. Ahol a szoba legjobb légátjárása biztosított. Ahol semmi nem gátolja a levegő mozgását. Elölnézet Bal oldali csőnyílás Ahol a kondenzvizet megfelelően el lehet vezetni. Hátulsó oldali csőnyílás Ahol a mennyezet elég erős a beltéri egység súlyának megtartásához. Ahol az álmennyezetnek nincs észrevehető lejtése. Ahol nem áll fenn tűzveszélyes gázok szivárgásának veszélye. Ahol a munkához és a karbantartáshoz elegendő hely van. FXHQ~00MVE PW7789-

5 A B C D E Távolítsa el az oldalsó zárópaneleket (bal és jobb oldalon). Távolítsa el az oldalsó zárópanelek rögzítőcsavarjait (egy mindegyiknél), húzza őket előre felé (a nyíl irányába), és vegye le őket Tartozékok 5 Oldalsó zárópanelt rögzítő csavar (M) Oldalsó zárópanel Felső kondenzvízcső-nyílás Vegye ki a tartozékokat. Felső gázcsőnyílás Vegye le a függesztőkarokat. Függesztőcsavar (x) Felső folyadékcsőnyílás Lazítsa meg a függesztőkarok felerősítésére használatos csavart (M8, mindkét oldalon helyen) max. 0 mm-re. 5 Levegőkimenet 6 Álmennyezet nézet Modell A B C D E F G FXHQMVE FXHQ6MVE FXHQ00MVE Készítse elő a lyukakat vagy furatokat a következőkhöz: függesztőcsavarok, hűtőközeg- és kondenzvízcsövek, kábelek. Jelölve vannak az üzembe helyezéshez való papírsablonon. Jelölje be a furatok helyét, és készítse elő a mennyezeti nyílást. 0 Függesztőkar Beltéri egység Távolítsa el a hátsó oldalon a függesztőkarok rögzítőcsavarjait (M5), húzza vissza a függesztőkarokat (a nyíl irányába), és vegye le őket. Távolítsa el a beltéri egységről az alkatrészeket. Oldja le a szívórácsot. Nyomja be a szívórácson a gombokat (x) a nyilak irányába, és emelje fel a rácsot. Függesztőkar-rögzítő csavar (M5) Függesztőkar-beállító csavar (M8) Függesztőkar Ha fel van nyitva a szívórács, vegye le előre mozdítva, és közben nyomja össze a szívórács hátsó rögzítését. FXHQ~00MVE PW7789-

6 Szerelje fel a függesztőcsavarokat. (W/8 vagy M8-M0 méretű függesztőcsavarokat használjon.) A függesztőcsavarok mennyezettől való távolságát előre állítsa be. Húzza meg jól a függesztőkarok csavarjait (M8) helyen, bal és jobb oldalon. Tegye vissza a függesztőkarok eltávolított csavarjait (M5) helyen, bal és jobb oldalon. Ezek a csavarok akadályozzák meg, hogy a beltéri egység előre- vagy hátracsússzon Födém anyaga Függesztőcsavar Kőhorgony 5 A beltéri egység felfüggesztésekor vízmértékkel vagy vízzel telt műanyagcsővel állítsa be, hogy a kondenzvízcsövek vízszintesen haladjanak vagy enyhén lejtsenek, hogy a kondenzvíz elfolyhasson. A Álmennyezet Megjegyzés: Ezek az alkatrészek nem tartozékok. MEGJEGYZÉS A meglévő mennyezeteknél használjon befúrt kőhorgonyt, az új mennyezeteknél pedig mélyített betétet, kőhorgonyt vagy egyéb kereskedelmi forgalomban kapható eszközt a mennyezet megerősítésére. A továbblépés előtt állítsa be a mennyezettől való távolságot. B A+B A beltéri egység üzembe helyezése A külön rendelhető tartozékokat könnyebb a beltéri egység üzembe helyezése előtt felszerelni. Olvassa el a külön rendelhető tartozékok szerelési kézikönyvét. Az üzembe helyezéshez és a szereléshez csak a mellékelt, illetve a dokumentációban megjelölt tartozékokat és alkatrészeket használja! Illessze a függesztőkarokat a függesztőcsavarokra. A B Ha a kondenzvízcsövek jobbra vagy jobbra és hátrafelé lejtenek. Szerelje fel vízszintesen vagy lejtsen kicsit jobbra vagy hátrafelé. (Maximum: ). Ha a kondenzvízcsövek balra vagy balra és hátrafelé lejtenek. Szerelje fel vízszintesen vagy lejtsen kicsit balra vagy hátrafelé. (Maximum: ). Anya (nem tartozék) Alátét () (mellékelve) Dupla anya (nem tartozék) Függesztőkar Ha az egység a kondenzvízcsővel ellentétes irányba lejt, akkor vízszivárgás léphet fel. Hűtőközegcsövek szerelése MEGJEGYZÉS A megfelelő biztosítás érdekében használja a mellékelt alátéteket, és rögzítse őket ellenanyával. Emelje meg a beltéri egység házát, helyezze be a függesztőkarok csavarjait (M8) a függesztőkarok bevágásába, és közben tolja be elölről az egység házát. A kültéri egységek hűtőközegcsöveivel kapcsolatban a kültéri egységhez mellékelt üzembe helyezési kézikönyv ad felvilágosítást. A hőszigetelést a gázcsövek és a folyadékcsövek mindkét oldalán, teljesen el kell végezni. Ellenkező esetben vízszivárgás léphet fel. (Hőszivattyús rendszerek esetében a gázcsövek körülbelül 0 C-ra melegedhetnek fel, ezért megfelelően hőálló szigetelést kell alkalmazni.) Ha a hűtőközegcsövek környezetében a hőmérséklet és a relatív páratartalom meghaladhatja a 0 C-ot, illetve a 80%-ot, akkor a hűtőközegcsövek szigetelését meg kell erősíteni. (0 mm vagy vastagabb) Ellenkező esetben pára csapódhat le a szigetelőanyag felületén. A csövek összeszerelése előtt ellenőrizze, hogy milyen típusú hűtőközeg van az egységben. Ha a hűtőközegek típusa nem egyezik, akkor a berendezés nem fog megfelelően működni. Függesztőkar Bevágás Függesztőkar-rögzítő csavar (M5) Függesztőkar-rögzítő csavar (M8) 5 FXHQ~00MVE PW7789-

7 Jobb oldali csőkivezetésnél Használjon csővágót, és peremezze a használt hűtőközegtípusnak megfelelően. Használjon éter- vagy észterolajat a hollandival csatlakozó végeken. A por, nedvesség és egyéb idegen anyag csőbe kerülésének megelőzése érdekében lapítsa el a végét, vagy fedje be szalaggal. A hűtőközegcsövekben ne legyen semmi más anyag (pl. levegő), csak a megfelelő hűtőközeg. Ha munka közben hűtőközeg-szivárgást észlel, azonnal szellőztessen ki alaposan. Hátulsó csőkivezetésnél. Távolítsa el a hátulsó kilökőlapot, és szerelje be a csöveket. Vágjon ki egy előkészített lyukat az oldalsó zárópanelen (a jobb oldalin) és szerelje be a csöveket. Ha a csőszereléssel végzett, lemezollóval alakítsa az eltávolított kilökőlapot a csövek alakjához, és tegye vissza a helyére. Rögzítse a legyezőmotor és a termisztor vezetékeit a kilökőlap akasztója mellett elvezetve ugyanúgy, ahogy a kilökőlap eltávolítása előtt voltak. Felső kilökőlap akasztója Termisztor vezeték Legyezőmotor vezeték A kilökőlap és a csövek közötti rést tömítse el kittel, megakadályozva, hogy por kerüljön a beltéri egységbe. Felső lemez Hátulsó kilökőlap Felső kilökőlap Kivágandó rész A kültéri egység fel van töltve hűtőközeggel. A csövek egységhez való csatlakoztatásakor vagy leszerelésekor feltétlenül használjon nyomatékkulcsot és villáskulcsot is, ahogy a rajzon látható. Nyomatékkulcs Villáskulcs Csőcsatlakozó Hollandi anya A hollandi anyás kötés méreteivel kapcsolatban lásd:. táblázat.. táblázat 6 5 Jobb oldalon kilépő hűtőközegcsövek Hátsó oldalon kilépő hűtőközegcsövek Csőméret Ø6, (/") Meghúzónyomaték,~7, N m (-75 kgf cm) "A" peremátmérők (mm) 8,7~9, Peremezett csővég 90 ±0.5 Jobb oldalon hátul kilépő kondenzvízcső Jobb oldalon kilépő kondenzvízcső 5 Oldalsó zárópanel (jobb): kivehető alkatrész 6 Csak akkor vágja ki ezt a területet, ha a kondenzvízcsövet jobb oldalra vezeti ki. Ø9,5 (/8") Ø,7 (/") Ø5,9 (5/8"),7~9,9 N m (-07 kgf cm) 9,5~60, N m ( kgf cm) 6,8~75, N m ( kgf cm),8~, 6,~6,6 9,~9,7 A 5 ± R Felfelé kivezetett csövek esetében. A csövek felfelé való kivezetéséhez a külön rendelhető "L" alakú csőleágazó készlet is szükséges. Távolítsa el a felső kilökőlapot, és használja a külön rendelhető "L" alakú csőleágazó készletet a csövek kivezetéséhez. A hollandi anya csatlakoztatásakor kenje be a peremet (kívülről és belülről is) észter- vagy éterolajjal, és az első három-négy menetig csak kézzel csavarja be. A helyes meghúzónyomatékokat lásd: 7. oldal, ". táblázat". Felfelé néző hűtőközegcsövek, "L" alakú csőleágazó készlet (külön rendelhető tartozékok) (A túlhúzáskor a perem megsérülhet, és ez hűtőközegszivárgást okozhat.) FXHQ~00MVE PW7789-6

8 Ha nyomatékkulcs nem áll rendelkezésre, használja referenciaként a táblázatot (7. oldal, ". táblázat"). Ha a munkát befejezte, ellenőrizze, hogy nincs-e gázszivárgás. A hollandi anya meghúzásánál figyeljen arra a pontra, amikor az ellenállás hirtelen megnövekszik (megszorul az anya). Abból az állásból húzza tovább a hollandi anyát, az alábbi szögértékkel 7. oldal, ". táblázat". Nagyon fontos, hogy a gázszivárgás ellenőrzése után le legyenek hőszigetelve a csőcsatlakozások. Tanulmányozza figyelmesen az alábbi ábrát, és használja a mellékelt hőszigetelő anyagokat: a fittingekhez, a gázcsőhöz és a folyadékcsőhöz valókat. (Mindkét végüket rögzíteni kell bilinccsel, amely tartozék.) 5 Hűtőközegcsövek Forrasztandó rész Nitrogén Körültekercselés 5 Kézi szelep 6 Nyomáscsökkentő szelep 7 Nitrogén 6 7 MEGJEGYZÉS Használja az egységhez mellékelt hollandi anyát Gázcső szigetelés (mellékelve) Kis szigetelőlemez (mellékelve) Alulról felfelé kell pólyálni. Alulra rögzíteni (A gáz- és a folyadékcsöveknél is.) Bilincs (x) (mellékelve) 5 Folyadékcső szigetelés (mellékelve) 6 Folyadékcső 7 Gázcső A szigetelőlemezzel (tartozék) csak a gáz oldalon kell a csőszalakozások szigetelését betekerni. A csöveket teljes hosszukban szigetelni kell, egészen az egységen belüli csőcsatlakozásig. A szabadon hagyott csöveken pára csapódhat le, vagy égési sérülést okozhat, ha hozzáérnek. A hűtőközegcsövek forrasztásával kapcsolatos tudnivaló: Ne használjon forrasztószert a hűtőközegcsövek forrasztásához! A forrasztáshoz használjon foszforréz töltőfémet (BCuP), amihez nem kell forrasztószert használni. (A forrasztószer rendkívül károsan befolyásolja a hűtőközegcsövek állapotát. Ha például klórtartalmú forrasztószert használnak, az korrodálja a csöveket, ha pedig fluortartalmú a forrasztóvíz, az a hűtőközeget károsítja.) A helyi hűtőközegcsövek forrasztása előtt nitrogéngázzal kell a csöveket feltölteni, és a levegőt kihajtani. Ha a csöveket nitrogéngázzal való feltöltés nélkül forrasztják, akkor a csövek belső felületén kiterjedt oxidréteg alakul ki, ami károsan befolyásolhatja a rendszer működését. A hűtőközegcsövek forrasztását csak akkor szabad elkezdeni, ha a hűtőközegcsövek már fel vannak töltve nitrogénnel vagy nitrogén áramlik rajtuk keresztül. Ha ezzel kész, csatlakoztassa a beltéri egységet hollandianyás kötéssel vagy karimás csőkötéssel. A nitrogén nyomását 0,0 MPa (0, kg/cm ) értékre kell állítani egy nyomáscsökkentő szeleppel, ha forrasztás közben a csövekbe töltik. MEGJEGYZÉS Csak kényszerhelyzetben alkalmazható. A berendezés szereléséhez nyomatékkulcsot kell használni. Ha ennek ellenére mégis nyomatékkulcs nélkül kénytelen üzembe helyezni a rendszert, akkor az alábbiak szerint járjon el. Ha az üzembe helyezés kész, ellenőrizze, hogy a hűtőközeggáz nem szivárog-e sehol. Ha elkerülhetetlen, hogy csak villáskulccsal húzza meg a hollandi anyát, akkor figyeljen arra a pontra, amikor az ellenállás hirtelen megnövekszik (megszorul az anya). Abból az állásból húzza tovább a hollandi anyát, az alábbi szögértékkel:. táblázat Csőméret Továbbhúzás szöge A szerszám ajánlott szárhossza Ø6, (/") 60~90 ±50 mm Ø9,5 (/8") 60~90 ±00 mm Ø,7 (/") 0~60 ±50 mm Ø5,9 (5/8") 0~60 ±00 mm 7 FXHQ~00MVE PW7789-

9 mm Kondenzvíz elvezetés Szerelje fel a kondenzvízcsövet az alábbi ábrán látható módon, és védekezzen a páralecsapódás ellen. A nem megfelelően felszerelt csövek szivárgást, és a bútorok és egyéb holmik elázását okozhatják. Szerelje fel a kondenzvízcsöveket. Ellenőrizze, hogy a kondenzvíz-elvezetés megfelelő-e. A kondenzvízcső több helyen is kivezethető: jobb oldalon hátul, jobb oldalon, bal oldalon hátul vagy bal oldalon. Jobb oldali hátsó vagy jobb oldali eseteknél lásd: 5. oldal, "Hűtőközegcsövek szerelése" (a bal oldali hátsó vagy bal oldali kivezetésről). A A Jobb oldali hátsó vagy jobb oldali B Bal oldali hátsó vagy bal oldali Szigetelőlemez (mellékelve) Bilincs (mellékelve) B mm Hátulsó oldali eltávolítható alkatrész (fém lemez) Bal oldalon kilépő kondenzvízcső Bal oldalon hátul kilépő kondenzvízcső Oldalsó zárópanel (bal) kivehető alkatrésze Bal oldali csőkivezetésnél tegye át a beltéri egység bal oldali kondenzvízcső-kivezető lyukáról a gumidugaszt és a szigetelést a jobb oldali kondenzvízcső-kivezető lyukra. A gumidugaszt tolja be egészen, nehogy szivárogjon a víz. Ellenőrizze, hogy a csőátmérő nagyobb vagy egyenlő-e a leágazó csövekével. (Vinil-klorid csövek, névleges átmérő 0 mm, külső átmérő 6 mm) A kondenzvízcső legyen a lehető legrövidebb, és legalább /00-as lejtése legyen, hogy ne keletkezzenek benne levegőzárványok. A mellékelt szigetelőlemezzel szigetelje le alulról kezdve a bilincset és a kondenzvíztömlőt. A kondenzvízcsöveket a beltéri szakaszon végig le kell szigetelni. A beltéri egységben a kondenzvíztömlőnek nem szabad belógnia, nem lehet laza. (A laza kondenzvíztömlő miatt a szívórács eltörhet.) MEGJEGYZÉS Vigyázni kell, hogy a kondenzvíztömlőre ne hasson felesleges nyomás, ezért nem szabad meghajlítani vagy megcsavarni. (Ez szivárgást okozhat.) Több kondenzvízcsövet az alábbi ábrán látható módon kell egyesíteni. 00 mm Központi kondenzvízcső Ha a kondenzvízcsőben megáll a víz, akkor idővel eldugulhat a kondenzvízcső. Használja a mellékelt kondenzvíztömlőt és bilincset. Helyezze be a kondenzvíztömlőt a kondenzvízgyűjtőbe ütközésig, és húzza meg jól a bilincset a szürke szalaggal jelzett részen belül. Legalább :00 arányú lejtést kell biztosítani, hogy a víz ne rekedjen meg. A csőszerelés után ellenőrizze, hogy a kondenzvíz-elvezetés tökéletes-e. Öntsön lassan 600 ml kondenzvíz-ellenőrző vizet a kondenzvízteknőbe a levegőkimeneten keresztül. Bilincs (mellékelve) Kondenzvíztömlő (mellékelve) Szalag (szürke) Szorítsa meg a bilincset annyira, hogy a csavartól kevesebb, mint mm maradjon. (Helyezze el úgy a kivezetett csövet, hogy a bilincs ne érjen a szívórácshoz.) Mobil szivattyú Levegőkimenet Vödör FXHQ~00MVE PW7789-8

10 Kondenzvízcső-csatlakozások Nem szabad a kondenzvízcsöveket ammóniaszagot árasztó szennyvízcsövekhez közvetlenül csatlakoztatni! Az ammónia a szennyvízcsőből a beltéri egységbe juthat a kondenzvízcsövön keresztül, és korrodálhatja a hőcserélőt. Ha a kondenzvízcsőben megáll a víz, akkor ott idővel el fog dugulni a kondenzvízcső. Elektromos huzalozás Általános utasítások Minden helyszínen beszerzett alkatrésznek, anyagnak és az elektromos szerelésnek meg kell felelnie a helyi előírásoknak. Csak réz vezetékeket használjon. Az elektromos huzalozási munkákkal kapcsolatban lásd: 9. oldal, "Elektromos huzalozás". A távirányító huzalozásával kapcsolatban a távirányítóhoz mellékelt szerelési kézikönyv szolgál részletes információkkal. A huzalozási munkát egy képesített villanyszerelőnek kell elvégeznie. Ez a rendszer több beltéri egységet tartalmaz. Jelölje az egyes beltéri egységeket úgy, hogy A egység, B egység stb., és ellenőrizze, hogy csatlakozópanelből a kültéri egységhez és a BS egységhez futó kábelek megfelelően vannak-e bekötve. Ha a kültéri egység és a beltéri egység közötti huzalozásban vagy a csővezetésben hiba van, akkor a rendszerben hiba keletkezhet. Fel kell szerelni egy elektromos kapcsolót, amellyel a teljes rendszert áramtalanítani lehet. A kültéri egységhez csatlakozó elektromos tápvezeték méretével, az elektromos kapcsoló és a kapcsoló kapacitásával, és a huzalozási utasításokkal kapcsolatban a kültéri egységhez mellékelt szerelési kézikönyv ad felvilágosítást. Ellenőrizze, hogy a klímaberendezés földelve van-e. Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. Gázcsövek: robbanást vagy tüzet okozhatnak gázszivárgás esetén. Vízcsövek: kemény vinilcsövek használatakor nincs földelőhatás. Telefonföldelés és villámhárító: villámláskor abnormálisan magas elektromos potenciál kerülhet a földelésre. A külső vezetékek és biztosítékok adatai Modell FXHQMVE FXHQ6MVE FXHQ00MVE MEGJEGYZÉS Tápfeszültség-kábelek Távirányító-vezetékek Jelátviteli vezetékek Külső biztosítékok Vezeték Méret Vezeték Méret 5 A H05VV- UG A vezeték méretére a helyi előírások az irányadók Árnyékolt vezeték ( eres) 0,75-,5 mm A jelátviteli vezetékeknek a beltéri és kültéri egységek közötti, illetve a beltéri egység és a távirányító közötti legnagyobb megengedett hossza a következő.. Kültéri egység beltéri egység: max. 000 m (teljes kábelhossz: 000 m). Beltéri egység távirányító: max. 500 m Elektromos jellemzők Tápfeszültség Ventilátor motor Feszültség Modell Hz Volt tartomány MCA MFA kw FLA FXHQMVE FXHQ6MVE Max. 6 0,8 0,06 0,6 5 Min. 98 FXHQ00MVE 0,9 0,0 0,7 FXHQMVE FXHQ6MVE 60 0 Max 0,9 0,06 0,7 5 Min. 98 FXHQ00MVE, 0,0,0 MCA: Min. áramköri áramerősség (A) MFA: Max. áramköri áramerősség (A) kw: Ventilátormotor névleges teljesítmény (kw) FLA: Teljes terhelési áramerősség (A) 9 FXHQ~00MVE PW7789-

11 Kábelezési példa és példa a távirányító beállítására A vezetékek csatlakoztatása A tápfeszültség bekötésének és a távirányító-vezetékek csatlakoztatásának módja A B A Távirányító-csatlakozóblokk (6P) 8 Kondenzvíztömlő B A távirányító-vezeték a rögzítőponthoz kötve 9 Folyadékcső Vezérlődoboz 0 A vezérlődoboz fedelének rögzítőcsavarja Távirányító-vezeték Szorító Egységek közötti vezetékek Bilincs (mellékelve) Védőcsövek Egységek közötti vezetékek 5 Hátulsó kilökőlap Ha a bilincset a lemezhez fogatta, vágjon le róla minden 6 Kittel vagy tömítőanyaggal szigetelni felesleges részt. 7 Gázcső Tápfeszültség-kábelek Fogja meg az elektromos alkatrészek dobozának fedelét, lazítsa meg a rögzítőcsavarokat ( helyen), majd vegye le az elektromos alkatrészek dobozának fedelét. Csatlakoztassa a tápfeszültség vezetékeit a megfelelő sorrendben az elektromos alkatrészek dobozában a tápfeszültség csatlakozóblokkjához (6P)(A). A csatlakoztatás után a tápvezetékeket és a földelővezetékeket kösse össze a mellékelt bilincsekkel, és a bilincset rögzítse. Lásd (B) A távirányító vezetékei és a jelátviteli vezetékek Fogja meg az elektromos alkatrészek dobozának fedelét, lazítsa meg a rögzítőcsavarokat ( helyen), majd vegye le az elektromos alkatrészek dobozának fedelét. Csatlakoztassa a tápfeszültség vezetékeit az elektromos alkatrészek dobozában a tápfeszültség csatlakozóblokkjához (6P)(A). A csatlakoztatás után a távirányító-vezetékeket és a jelátviteli vezetékeket kösse össze a mellékelt bilincsekkel, és a bilincset rögzítse. Lásd (B) FXHQ~00MVE PW7789-0

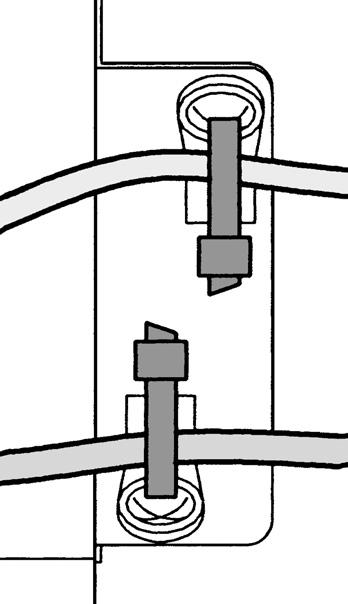

12 A mellékelt szigetelőanyagot feltétlenül fel kell szerelni, és (helyben beszerzett) tömítőanyaggal vagy kittel kell tömíteni a vezetéknyílást, hogy kívülről ne juthasson be víz, illetve ne mászhassanak be rovarok. Ellenkező esetben rövidzárlat keletkezhet az elektromos alkatrészek dobozában. A vezetékszorítók felrakásánál használja a mellékelt bilincseket, és figyeljen arra, hogy ne feszüljenek a csatlakozások. Figyeljen arra is, hogy az elektromos alkatrészek dobozának fedele pontosan illeszkedjen, a vezetékek gondosan legyenek elrendezve, és az elektromos alkatrészek dobozának fedele tökéletesen záródjon. A elektromos alkatrészek doboza fedelének felrakásakor ellenőrizze, hogy nem szorult-e véletlenül vezeték a szélei alá. A vezetékeket az erre a célra szolgáló lyukakon keresztül vezesse át. Fontos, hogy a távirányító-vezetékek, az egységösszekötő vezetékek és a többi elektromos vezeték ne ugyanazon a helyen lépjen ki a berendezésből (legyen a két pont legalább 50 mm távolságra), különben az elektromos zaj (külső elektrosztatikus) hibás működéshez vagy leálláshoz vezethet. Biztonsági előírások a tápvezetékekkel kapcsolatban Ne csatlakoztasson eltérő keresztmetszetű vezetékeket ugyanarra a földeléscsatlakozóra. A gyenge érintkezés elégtelen védelemmel járhat. Az egységen kívül a jelátviteli vezetékeket legalább 50 mm távolságra kell vezetni a tápvezetékektől. Ha a berendezést elektromos (külső) zaj éri, akkor működészavar léphet fel. A távirányító huzalozásával kapcsolatban a távirányítóhoz mellékelt szerelési kézikönyv szolgál részletes információkkal. Vigyázzon, nehogy véletlenül a távirányító csatlakozóblokkjára kösse be a tápvezetékeket! Ez a tévedés tönkreteheti az egész rendszert. Csak előírt vezetékeket használjon, és biztonságosan rögzítse őket a csatlakozókhoz. Figyeljen arra, hogy a vezetékek ne húzzák a csatlakozókat. A vezetékek szép rendben álljanak, ne feszüljenek más alkatrészeknek, pl. ne nyomják fel az elektromos alkatrészek dobozának fedelét. Ellenőrizze, hogy a fedél jól le van-e zárva. A tökéletlen csatlakozások túlmelegedést, sőt akár áramütést vagy tüzet is eredményezhetnek. Kábelezési példa Az egyes egységek tápkábeleit lássa el kapcsolóval és biztosítékkal, ahogy a rajzon látható. Teljes rendszer példa ( rendszer) Használjon karika alakú csatlakozót a tápfeszültség csatlakozóblokkjára kötéshez. Ha valami miatt ez nem lehetséges, figyeljen az alábbi előírásokra Karika alakú csatlakozó Szigetelő védőcső Elektromos szerelés 9 Ne csatlakoztasson eltérő keresztmetszetű vezetékeket ugyanarra a tápcsatlakozóra. (A gyenge érintkezés túlmelegedést okozhat.) Csak a megadott típusú elektromos vezetéket használja. A vezetéket biztonságosan csatlakoztassa a csatlakozóhoz. Csak annyira szorítsa le a vezetéket, hogy a csatlakozó ne sérüljön meg. (Meghúzónyomaték:, N m±0%) 5 Tápfeszültség Ha kettő vezetéket köt be, az ábra szerint csatlakoztassa őket. A huzalozáskor figyeljen, hogy csak az előírt típusú vezetékeket használja, a csatlakozások tökéletesek legyenek, rögzítse úgy a vezetékeket, hogy külső erők ne hassanak a csatlakozókra. A csatlakozók csavarjainak meghúzónyomatéka A csatlakozók csavarjainak meghúzásához használjon megfelelő csavarhúzót. Ha túl kis fejű csavarhúzót használ, akkor a csavar feje megsérülhet, és a csavart nem lehet kellően meghúzni. Ha a csatlakozó csavarjait túl erősen húzza meg, akkor a csavarok megsérülhetnek. Az alábbi táblázatban láthatók a csatlakozócsavarok meghúzónyomatékai. Főkapcsoló Beltéri egység Távirányító 5 BS berendezést (csak hővisszanyerő rendszer esetén) 6 Tápfeszültség-kábelek 7 Jelátviteli vezetékek 8 Kapcsoló 9 Biztosíték Csatlakozósáv Méret Meghúzónyomaték Távirányító-csatlakozóblokk (6P) M,5 0,79-0,97 N m Tápfeszültség csatlakozóblokk (P) M,8-, N m Földcsatlakozó M,-,9 N m FXHQ~00MVE PW7789-

13 Ha távirányító vezérel beltéri egységet (normál működés) Ha BS egységet tartalmaz Control box IN/D OUT/D F F F F L N L N L N L N L N Control box IN/D OUT/D F F F F 5 L N 5 Control box Control box OUT/D IN/D F F F F OUT/D IN/D F F F F LN P P F F T T LN P P F F T T LN P P F F T T LN P P F F T T 5 6 L N P P F F T T L N P P F F T T 6 P P P P P P 7 P P Tápfeszültség 0-0 V~50 Hz vagy 0 V~60 Hz Kültéri egység. sz. rendszer "A" beltéri egység 5 "B" beltéri egység 6 "C" beltéri egység 7 Folyásirányban az első beltéri egység Csoportos vezérlésnél vagy távirányítóval való használatra L N Control box IN/D OUT/D F F F F LN P P F F T T LN P P F F T T LN P P F F T T LN P P F F T T P P P P P P Tápfeszültség 0-0 V~50 Hz vagy 0 V~60 Hz Kültéri egység. sz. rendszer "A" beltéri egység 5 "B" beltéri egység 6 "C" beltéri egység 7 Folyásirányban az első beltéri egység 8 távirányítóval való használatra 8 P P Tápfeszültség 0-0 V~50 Hz vagy 0 V~60 Hz Kültéri egység. sz. rendszer "A" beltéri egység 5 BS egység 6 Folyásirányban az első beltéri egység Biztonsági előírások. Az egy rendszerhez tartozó egységeket el lehet látni egyetlen közös tápkapcsolóval. Az ágak kapcsolóit és kioldóit azonban óvatosan kell megválasztani.. Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. A rossz földelés áramütést eredményezhet. Két távirányítós vezérlés ( beltéri egység távirányítóval) Ha távirányítót használ, az egyiket "MAIN"-re, a másikat pedig "SUB"-ra kell állítani. MAIN/SUB VÁLTÁS Helyezzen egy lapos végű csavarhúzót a távirányító alsó és felső fele közötti bemélyedésbe, és a jelölt helyen pattintsa le a felső részt. (A távirányító PCB panelje a felső feléhez van erősítve.) P P MEGJEGYZÉS Csoportos vezérlésnél nem szükséges egy beltéri egység címet kijelölni. Bekapcsoláskor a címet a rendszer automatikusan kiosztja. Állítsa a main/sub váltó kapcsolót az egyik távirányító PCB panelén "S" állásba. (A másik távirányító kapcsolóját hagyja "M" állásban.) S M S M Távirányító PCB panel Gyári beállítás Csak az egyik távirányítót kell átállítani FXHQ~00MVE PW7789-

14 Kábelezés módja (lásd 9. oldal, "Elektromos huzalozás") Távolítsa el a vezérlődoboz fedelét. Kösse be a. távirányítót a távirányító-csatlakozóblokkra (P, P ) a vezérlődobozban. (Polaritás nincs.) (Lásd. oldal, "Csoportos vezérlésnél vagy távirányítóval való használatra" és 9. oldal, "A külső vezetékek és biztosítékok adatai") Számítógép-vezérlés (gyors kikapcsolás és BE-/KI működés) Helyszíni beállítások Ellenőrizze, hogy a beltéri és a kültéri egységen a vezérlődoboz fedele a helyén van-e. A helyszíni beállításokat az üzembe helyezési feltételeknek megfelelően, a távirányítóval kell végezni. A beállítás a "Mód szám", az "ELSŐ KÓDSZÁM" és a "MÁSODIK KÓDSZÁM" módosításával történik. A távirányító kézikönyvének "Helyszíni beállítások" fejezetében megtalálja sorrendben az egyes beállításokat és a működési módjuk leírását.. A vezetékek adatai és a huzalozás módja Csatlakoztassa a kívülről jövő bemenetet a távirányító csatlakozóblokkjának (6P) T és T kivezetéséhez. Gyors KI A bemenet A vezeték adatai Keresztmetszet 0,75,5 mm Hossz Külső csatlakozó F T T Szigetelt vinil vezeték vagy kábel ( eres) Max. 00 m Olyan érintkezés, ami alkalmas minimum 5 V DC, ma áramerősség vezetésére. Működés Az alábbi táblázat megmutatja a GYORS KI és a BE-/KI MŰKÖDÉS válaszát az "A" bemeneten érkező jelre. Gyors ki Bemenet "BE": a működés leáll (a távirányítóra nem reagál). Bemenet KI: a távirányítóval való vezérlés engedélyezett. BE/KI működés Bemenet KI BE az egységet bekapcsolja Bemenet BE KI az egységet kikapcsolja.. A GYORS KI és a BE/KI MŰKÖDÉS kiválasztása Kapcsolja be az egységet, és használja a távvezérlőt az üzemmód kijelölésére. A belmagasság beállítása Válassza ki az a MÁSODIK KÓDSZÁMOT, amely a belmagasságnak megfelel (. táblázat). (A MÁSODIK KÓDSZÁM gyári beállítása "0" =,7 m alatti belmagasság.). táblázat Belmagasság (m) Mód sz. Első kódszám Második kódszám <,7 m 0 () 0,7-,5 0 A levegőszűrő jelének beállítása A távirányítók folyadékkristályos kijelzőjén jelzés jelenik meg, ha a levegőszűrők tisztítása esedékessé vált. Változtassa meg a MÁSODIK KÓDSZÁMOT a(z) 5. táblázat szerint, a szobában lévő por/füst mennyiségének megfelelően. (A MÁSODIK KÓDSZÁM gyári beállítása "0" = enyhe levegőszűrő-szennyezés.) 5. táblázat Beállítás Enyhe szűrőszennyezés Erős szűrőszennyezés A szűrőcsere jelzés megjelenésének időköze (hosszú élettartamú) Mód sz. Első kódszám Második kódszám ±500 óra 0 0 (0) 0 ±50 óra 0 Központi vezérlés Központi vezérlésnél ki kell jelölni a csoport számát. A részleteket lásd a központi vezérléshez külön rendelhető vezérlőegységek kézikönyvében. A szívórács és a levegőszűrő felszerelése Szerelje fel az oldalpanelt és a szívórácsot a leszerelés eljárását megfordítva. FXHQ~00MVE PW7789-

15 Vezeték nélküli távirányítók használatakor Vezeték nélküli távirányítók használata esetén szükség van a távirányítók címbeállítására. A beállítási utasításokat lásd a vezeték nélküli távirányítóhoz mellékelt szerelési kézikönyvben. Jegyzetek SETTING Mód sz. Első kódszám Második kódszám Külső beállítás üzemmód Állítsa a távirányítót külső beállítás üzemmódra. Ezzel kapcsolatban lásd a távirányító szerelési kézikönyvének "Külső beállítás megadása" fejezetét. Ha külső beállítás üzemmódban van, válassza a. sz. módot, majd állítsa az első kódot (kapcsolót) -re. Majd a második kódot (hely) állítsa 0-re a GYORS KIKAPCSOLÁSHOZ, illetve 0-re a BE/KI MŰKÖDÉSHEZ. (A gyári beállítás a gyors kikapcsolás.) Tesztüzem Lásd a kültéri egység szerelési kézikönyvét. A távvezérlő működésjelző lámpájának villogása azt jelzi, hogy valami hiba van. A probléma azonosításához nézze meg a hibakódot a folyadékkristályos kijelzőn. A kültéri egységre ragasztott "Szereléssel kapcsolatos tudnivalók" matricán megtalálja a hibakódok magyarázatát. Ha az alábbi táblázatban szereplő jelzések láthatók a kijelzőn, akkor a vezetékekkel vagy a tápfeszültséggel lehet probléma, ezért ellenőrizze még egyszer a vezetékeket. Távirányítón a jelzés A "Központosított vezérlés" ikon látszik. Az "U" jelzés látható Az "UH" jelzés látható Nincs jelzés Jelentés A GYORS KI csatlakozók (T, T) rövidzárlatosak. A kültéri egység nem kap áramot. A kültéri egységre nem lett bekötve a tápfeszültség. A jelátviteli vezetékek és/vagy a GYORS KI vezetékek bekötése rossz. A beltéri egység nem kap áramot. A beltéri egységre nem lett bekötve a tápfeszültség. A távirányító-vezetékek, a jelátviteli vezetékek és/vagy a GYORS KI vezetékek bekötése rossz. FXHQ~00MVE PW7789-
