1 C-Liner TM C-LINER

2 A C-LINER FŐBB JELLEMZŐI C-LINER MAIN FEATURES KÉTFÉLE VONTATMÁNY BIZTONSÁG ÉS ERGONÓMIA TWO TYPES OF PLATFORMS SAFETY AND ERGONOMICS MAXIMÁLIS EGYSZERŰSÉG PASSZÍV KANYARVEZÉRLÉS MAXIMUM SIMPLICITY PASSIVE TRACTION SYSTEM TELJESEN MECHANIKUS ÉS MEGBÍZHATÓ EGYOLDALI SZÁLLÍTÁS FULLY MECHANICAL AND RELIABLE ONE SIDE DELIVERY KÜLÖNBÖZŐ KONTÉNEREK SZÁLLÍTÁSA TRANSPORT OF DIFFERENT CONTAINERS

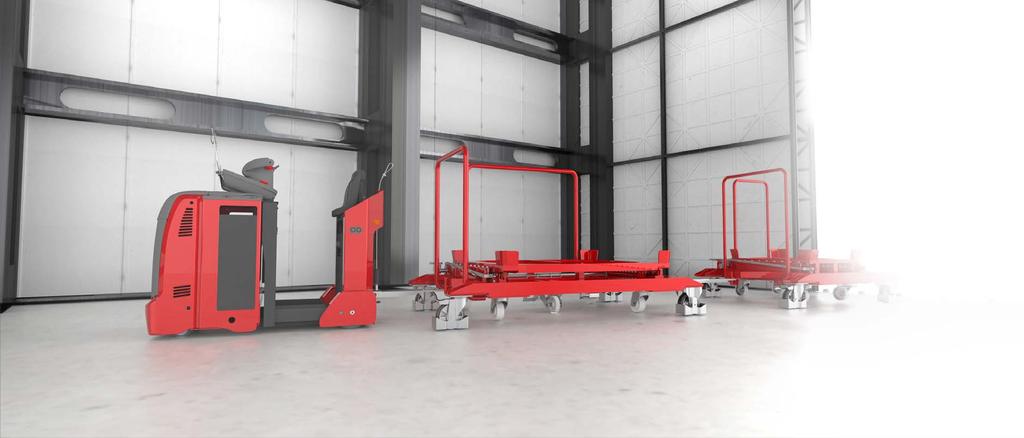

3 C-LINER TM az egyszerűség és a funkcionalitás ideális egyvelege. A Wamech által kínált egyéb intralogisztikai rendszerekhez hasonlóan szintén teljesen mechanikus, ezáltal rendkívül megbízható. A speciális kialakítású, kézikocsit rögzítő szerkezet lehetővé teszi a konténere gyors, ergonomikus és biztonságos cseréjét. A C-Liner a legjobb megoldás olyan gyártósorok számára, ahol nem szükséges a különböző konténerekbe elhelyezett anyagokat egy időben elszállítani, vagy nincs szükség kétoldali kirakodásra. C-LINER TM is an ideal combination of simplicity and functionality. As all the other intralogistics systems offered by Wamech it is fully mechanical which transfers into exceptional reliability. Specially designed trolleys docking mechanism allows for quick, ergonomic and safe exchange of containers. C-Liner is the best solution for production lines which do not need either the delivery of materials packed in different containers at the same time or double-side unloading.

4 A RENDSZER ELEMEI SYSTEM ELEMENTS Vontatmányok Platforms A C-Liner vontatmányok intralogisztikai szerelvényekben használhatók, és 800x600, 1000x600, 1200x800, valamint 1200x1000[mm] méretű kézikocsik, illetve speciális kézikocsik szállítására alkalmasak. A kocsikat az egyik oldalonlehet fel- és leszerelni. C-Liner platforms are used in intralogistics trains and are capable to transport the trolleys of 800x600, 1000x600, 1200x800 and 1200x1000 [mm] dimensions as well as special trolleys. Carts can be docked and undocked on one side. Forgóasztalok Turntables Innovatív eszközök, amelyek lerövidítik a konténerek gyártósoron történő kicseréléséhez szükséges időt, továbbá növelik az anyagszállítás biztonságát. Innovative devices designed to shorten the time needed to replace containers on a production line and additionally increasing the safety of material supply.

5 Standard kézikocsik Standard trolleys Raklapra és konténerbe helyezett áruk szállítására alkalmasak. A V-Liner standard kézikocsijainak mérete: 800x600, 1000x600,1200x800 és 1200x1000. Designed to transport goods placed on pallets and in containers. Dimensions of the standard trolleys for V-Liner are: 800x600, 1000x600, 1200x800 and 1200x1000. Billenőkocsik Tilt trolleys 10 vagy 20 fokos dőlést lehetővé tevő billenőkerettel felszerelt. Ez az ergonomikus megoldás megkönnyíti a konténer ürítését. Equipped with a tilting frame that may be inclined by 10 or 20 degrees. This solution is aimed at improving the ergonomics of container unloading operations. Speciális kézikocsik Special trolleys Ügyfeleink által kért, külön megrendelésre tervezett és gyártott kocsik, amelyek egyedi formájú és méretű rakománnyal teli konténerek kezelésére alkalmasak. Manufactured according to special orders placed by our Customers, and designed for handling containers with non-typical shapes and dimensions.

6 A C-LINER FUNKCIÓI C-LINER FEATURES MAXIMÁLIS BIZTONSÁG ÉS ERGONÓMIA MAXIMUM SAFETY AND ERGONOMICS A kézikocsi a biztonsági pedál lenyomásával kapcsolható le a vontatmányról ez igen kényelmes megoldás, ráadásul a lehető legnagyobb biztonságot garantálja. Trolley s undocking is done by pushing the safety pedal which is comfortable and ensures the highest safety level. ADAPTÍV VONTATMÁNY CSATLAKOZÓ FEASIBLE TROLLEY DOCKING A rendszer nem követel meg semmilyen speciális vontatót, a vevő tehát maga választhatja ki a vontatóberendezést. Egy speciális csatlakozó rászerelését követően vontatmányaink az Európában gyártott összes vontatóval működőképesek. The system does not require any specific truck so that the buyer can decide to choose the pulling equipment. After assembling special connector our platforms are suitable to operate with all kinds of trucks manufactured in Europe. TETSZÉS SZERINTI VONTATÓMÁRKA ANY TRACTOR S BRAND A C-Liner nem követeli meg semmilyen speciális vontatómárka használatát. A rendszer az Európában gyártott összes vontatóval működőképes. C-Liner do not require any specific brand of tractor to be used. System cooperates with all trucks manufactured in Europe.

7 10 km/h MAXIMUM 10 KM/H SEBESSÉG MAXIMUM VELOCITY OF 10 KM/H A DEKRA, független tanúsító szerv, által végzett teszt tanúsága szerint 5 elemből álló szerelvényt alkotó vontatmányok 10 km/h sebesség mellett kezelhetik rakományaikat (az útvonal egyenes szakaszaira vonatkozik). According to performed test by independent certification body DEKRA the platforms formed in a train consisting of 5 units are approved for handling cargo with a velocity of 10 km/h (applicable to movement along straight sections of the route). EGYSZERŰSÉG ÉS MEGBÍZHATÓSÁG SIMPLICITY AND RELIABILITY A C-Liner a Wamech standard rendszerei közül a legegyszerűbb vontatmány. Kialakításuk a lehető legegyszerűbb, mégis ergonomikus és biztonságos. Energiaellátás nélkül szivárgás vagy a meghibásodás veszélye nem áll fenn, és ha bármilyen alkatrész elromlik, a helyszínen gyorsan megjavítható. C-Liner are the simplest platforms of all Wamech s standard systems. They have been designed to be as simple as it is only possible still being ergonomic and safe. There is no risk of leakage or breakdown due to failure of power supply unit and if anything breaks it can be quickly fixed on site. PASSZÍV KANYARVEZÉRLÉS PASSIVE TRACTION SYSTEM Ez a típusú rendszer két fix és két forduló kerékből áll. Ez lehetővé teszi a megfelelő pályakövetést, és megakadályozza a kanyar ívétől való túlzott eltérést. This type of system consists of two fixed and two swivel wheels. This ensures the good traction capabilites and prevents the excessive corners cutting while turning.

8 A C-LINER ELŐNYEI C-LINER ADVANTAGES EGYSZERŰ CSATLAKOZTATÁS SMOOTH LOADING A kézikocsin lévő tehetetlenségi terhelési mechanizmus miatt kisebb erőkifejtésre van szükség ahhoz, hogy a kocsit a vontatmányba helyezzék, minthogy a kocsit elindítsák (lásd a lenti grafikont). Ezenkívül a vontatmány hajlított terelősarkokkal van felszerelve, ami megkönnyíti a kézikocsi betolását. A terelősarkok abban is segítenek, hogy a kézikocsi ne térjen le a kívánt útvonalról a vontatmányhoz történő csatlakoztatás során. Due to the inertia loading mechanism implemented in the trolley, a smaller force is required to place it on a platform than to start the trolley (see the graph below). Additionally, the platform is equipped with angled guiding components to make trolley mounting easy. The angled sections compensate minor deviations from the required path when a trolley is mounted on the platform. A DIAGRAM SZEMLÉLTETI A KOCSI MOZGATÁSÁHOZ SZÜKSÉGES ERŐT RÖGZÍTÉS SORÁN A GRAPH SHOWING THE FORCES REQUIRED DURING LOADING start start betolás docking rögzítés locking in Erő [N] Force given in [N] trendvonal trend line ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 Idő [s] Time given in [s] 7,5 8 8,5 9 ÁTLAGOSAN MÉRT EREDMÉNYEK 450 KG ESETÉN AVERAGED MEASUREMENTS FOR 450 KG 9, , ,5 12

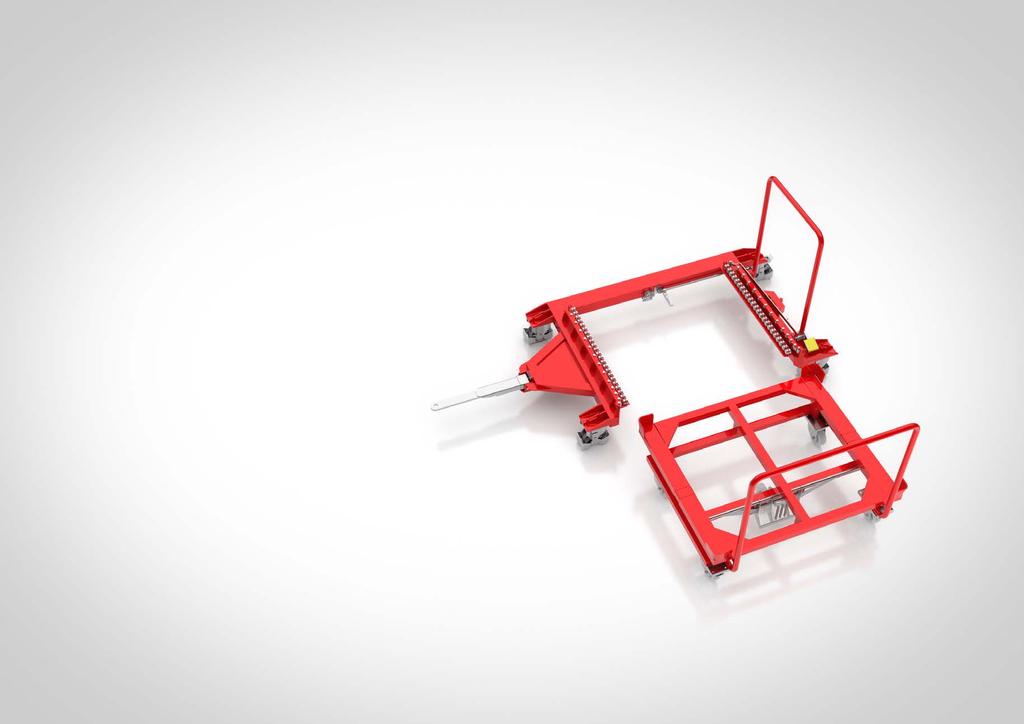

9 BIZTONSÁGOS ÉS KÉNYELMES KIOLDÁS SAFE AND COMFORTABLE UNLOADING A kézikocsi a biztonsági pedál lábbal történő lenyomásával oldható ki a vontatmányból ez a megoldás nemcsak kényelmes, de nagyfokú biztonságot is garantál. The trolley can be undocked of the platform by pressing the safety pedal with a foot this solution is both comfortable and ensures higher level of safety.

10 A C-LINER ELŐNYEI C-LINER ADVANTAGES EGYSZERŰSÉG ÉS MEGBÍZHATÓSÁG SIMPLICITY AND RELIABILITY A C-Liner a termékeink között fellelhető legegyszerűbb szállítóeszköz. Az összes alapfunkcióval rendelkezik, és különféle konténerek szállítására alkalmas, amelyeket egy oldalon lehet kioldani. Valóban minél egyszerűbb, annál nagyszerűbb a C-Linerre biztosan számíthat. C-Liner is the most simplified transport platform among our products. It carries all the basic features and is capable to transport different kinds of containers with the possibility of unloading them on one side. As the rule says the simpler the better - the C-Liner is a tool you can rely on.

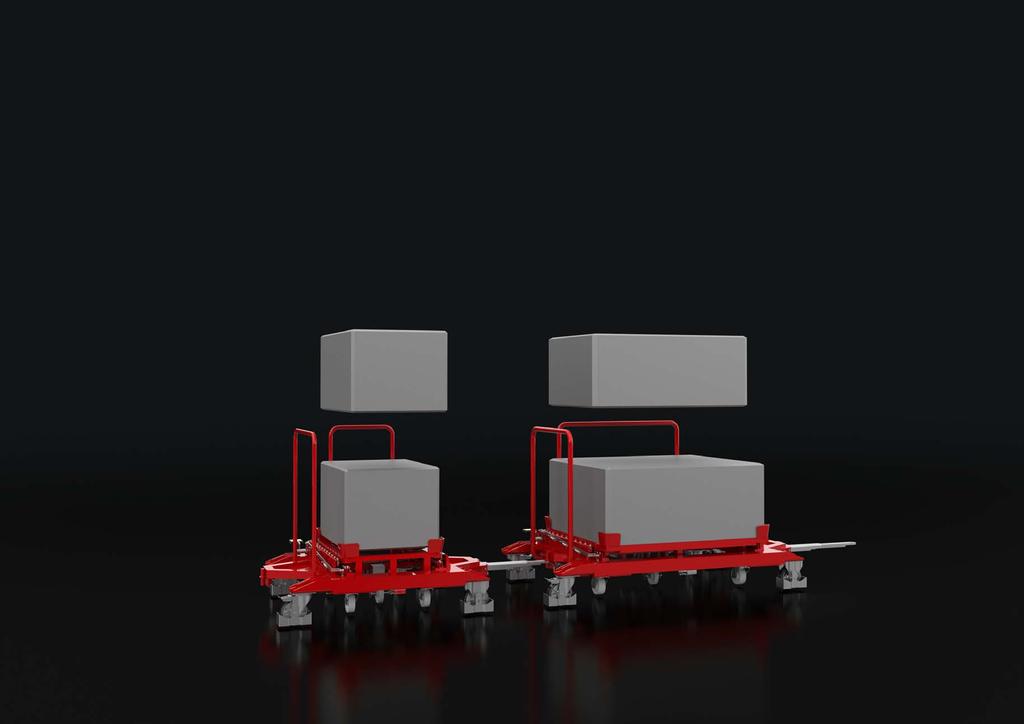

11 STANDARD KONTÉNEREK SZÁLLÍTÁSA STANDARD CONTAINERS TRANSPORT Kétféle C-Liner vontatmány képes az alábbi méretű konténereket szállító kocsik kezelésére: 800x600, 1000x600, 1200x800 és 1200x1000 [mm]. Természetesen külön kérésre más méretű konténerek szállítására is alkalmassá tudjuk tenni a rendszert. Two types of C-Liner platforms are able to dock the trolleys to transport containers of dimensions: 800x600, 1000x600, 1200x800 and 1200x1000 [mm]. Of course on special requests we are able to adapt the system to transport the containers of other dimensions.

12 C-LINER MŰSZAKI SPECIFIKÁCIÓ C-LINER TECHNICAL SPECIFICATION BEFOGLALÓ MÉRETEK OVERALL DIMENSIONS HASZNÁLAT KÖZBEN DURING WORK TÁROLÁSKOR STORAGE MŰSZAKI PARAMÉTEREK PARAMETRY TECHNICZNE KOMPATIBLITÁS OLYAN KONTÉNEREKKEL, MELYEK MÉRETE: COMPATIBILITY WITH CONTAINERS OF DIMENSIONS: Típus Type Hossz SzélességMagasság Hossz SzélességMagasság Length Width Height Length Width Height [mm] [mm] [mm] [mm] [mm] [mm] Kocsiemelés magassága Trolley s lift height [mm] Fordulókör sugara Turning radius [mm] Vontatmány Teljes terhelhetősége szerelvény terhelhetősége Platform load Tugger train capacity max load [kg] [kg] Vontatmány öntömege Platform net weight [kg] Megengedett Megengedett Ajánlott rakománymagasság szerelvényenkénti útvonalszélesség vontatmányszám Max height of container [mm] Max number of platforms [pcs / pcs] Suggested width of routes [mm] Egyenes szakaszokon megengedett sebesség Max speed on straight sections [km/h] 800 x x x x 1000 Kis C-Liner vontatmány Small C-Liner platform Nagy C-Liner vontatmány Large C-Liner Platform Kis C-Liner vontatmány Small C-Liner platform Nagy C-Liner vontatmány Large C-Liner platform SPECIÁLIS IGÉNYEK ESETÉN LEHETŐSÉGET NYÚJTUNK SZABVÁNYOS TERMÉKEINK MÓDOSÍTÁSÁRA, VALAMINT TELJESEN ÚJ EGYEDI MEGOLDÁSOK MEGVALÓSíTÁSÁRA. ON THE SPECIAL DEMAND WE ARE ABLE TO MAKE THE STANDARD PRODUCTS MODIFICATIONS OR CREATE COMPLETELY NEW, DEDICATED SOLUTION. E office@wamech.com W RÉSZLETES INFOMÁCIÓÉRT KERESSE FEL WEBOLDALUNKAT, VAGY VEGYE FEL VELÜNK KAPCSOLATOT: FOR MORE INFORMATION VISIT OUR WEBSITE OR CONTACT US DIRECTLY:
