1 Kézikocsik Trolleys KÉZIKOCSIK TROLLEYS

2 A KÉZIKOCSIK FŐBB JELLEMZŐI TROLLEYS MAIN FEATURES KÉTFÉLE KANYARVEZÉRLÉS TWO WHEELS SYSTEMS NÉGYFÉLE KÉZIKOCSI FOUR KINDS OF TROLLEYS VONTATMÁNYRENDSZEREKKEL KOMPATIBILIS COMAPTIBILITY WITH PLATFORM SYSTEMS BIZTONSÁG ÉS ERGONÓMIA SAFETY AND ERGONOMICS TELJESEN MECHANIKUS ÉS MEGBÍZHATÓ FULLY MECHANICAL AND RELIABLE NAGYON EGYSZERŰ MAXIMUM OF SIMPLICITY KÜLÖNFÉLE FUNKCIONALITÁS DIFFERENT FUNCTIONALITIES

3 A belső logisztikai vontmányrendszer egy vontatmányokból és kézikocsikból álló intralogisztikai rendszer, mely révén hatékonyan valósítható meg az üzemi anyagmozgatás. Rendszereinkhez különféle kézikocsikat terveztünk, amelyek az összes standard konténer szállítására alkalmasak.kínálatunkban megtalálhatóak a könnyű kézikocsik költségkímélő megoldás a nem túl nagyigényű gyártósorokhoz, GLT amelyek az általunk fejlesztett összes mechanikai újítással rendelkeznek, KLT ahol polc szerelhető a felépítménybe. Ezenkívül billenőkocsikat is gyártunk, amelyek egyedülálló módon a GLT kézikocsik jellemzőit is magukon viselik, a felső keret billenthetőségével pedig javítják az anyagmozgatás ergonómiáját. Internal logistics transport can be conducted with the use of tugger trains and intralogistics systems combined of platforms and trolleys. For our systems we have designed several trolleys to transport all of standard containers. Our offer consist of: light trolleys - used as a cost-wise solution for not very demanding production lines, GLT possessing all the mechanical improvements invented by us, KLT allowing to raise a shelf superstructure on the upper surface. Additionally we are producing tilt trolleys which are an unique combination of GLT trolleys characteristics more allow the tilting of the upper frame to raise the ergonomics of material unloading.

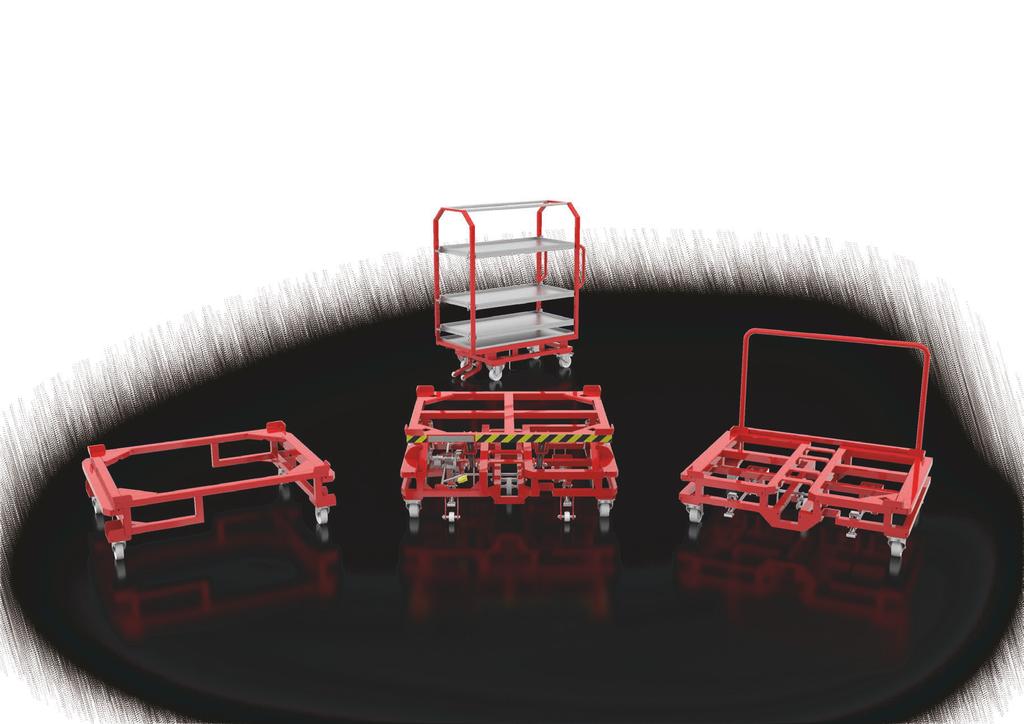

4 KÉZIKOCSI TÍPUSOK TROLLEYS TYPES Könnyű kézikocsik Light trolleys A könnyű kézikocsik igazi lean eszközök a kézikocsik sorában. Kialakításuk a lehető legegyszerűbb. Ezáltal a legolcsóbb megoldást képezik a nem túl nagyigényű termelés esetében. A könnyű kézikocsik a Wamech C-Liner vontatmányjával együtt Milkrun rendszert alkotnak, ami egyszerre egyszerű és igen megbízható. Normál 1200x1000 és 1000x600 [mm] méretű konténerek szállítására alkalmasak. Light trolleys can be called the most lean solution among the transport carts. They are meant to be as simple as it is only possible. Therefore they are the cheapest solution which can be used for not very demanding types of production. Light trolleys together with Wamech s C-Liner platform can create a milkrun system which is simple and very reliable. In the standard version they are able to transport containers of dimensions 1200x1000 and 1000x600 [mm]. GLT típusú kézikocsik GLT Type trolleys A GLT kézikocsik a termelőüzemekben leggyakrabban használt, standard típusú kézikocsik. Raklapra vagy [mm] nagyságtól akár [mm] nagysásig terjedő konténerbe helyezett anyagok szállítására használhatóak. Mindhárom standard rendszerünkben E-Liner, V-Liner és C-Liner alkalmazhatóak. GLT trolleys are the most common used standard type of production trolleys. They are used to transport materials on pallets or in big containers of dimensions ranging from [mm] up to [mm]. They can be used in all three of our standard systems E-Liner, V-Liner and C-Liner.

5 KLT típusú kézikocsik KLT Type trolleys A KLT kézikocsik kisebb konténerekbe helyezett alkatrészek és anyagok szállítására használhatóak. A kocsi munkatere lehetővé teszi egy polc beépítését a felépítménybe. A vázszerkezetre szerelt polc révén szét lehet választani a csomagokat egy kézikocsin belül. Mindhárom standard rendszerünkben E-Liner, V-Liner és C-Liner alkalmazható. A standard kézikocsik munkatere 1200x600 és 1000x600 [mm] nagyságú. KLT trolleys are used to transport components and materials packed in smaller containers. Working space of trolley enables to build a shelf superstructure. Shelves assembled onto frame construction allow to separate different packages in single trolley. They can be used in all three of our standard systems - E-Liner, V-Liner and C-Liner. Standard trolleys working space dimensions are 1200x600 and 1000x600 [mm]. Billenőkocsik Tilt Trolleys A billenőkocsik használata közismerten igen ergonomikus megoldás azanyagok/alkatrészek kiválogatását végző munkavállaló számára. A billenőszerkezetnek köszönhetően a felső keret a rá helyezett konténerrel együtt kényelmes pozícióba billen a kocsi kiürítéséhez. A billenőkocsik valamennyi rendszerünkkel működőképesek, standard típusaik pedig 1000x600, 1200x1000 és 1600x1200[mm] méretű konténerek szállítására alkalmasak. Tilt trolleys are known of their high level of ergonomics given to the employee while picking out the material/components. Thanks to tilt frame system the upper surface with the container placed on it adjust the angle to the position comfortable to unload the cart. Tilt trolleys are able to cooperate with all of our systems and their standard types are able to transport the containers of 1000x600, 1200x1000 and 1600x1200 [mm].

6 KÖNNYŰ KÉZIKOCSIK LIGHT TROLLEYS KÜLÖNBÖZŐ MÉRETŰ MUNKATEREK DIFFERENT WORKING SPACE DIMENSIONS Az elérhető két standard méret 1200x1000 és 1000x600 [mm] méretű konténerek szállítására alkalmas. Available in two standard sizes allowing to transport containers of dimensions: 1200x1000 and 1000x600. EGYSZERŰSÉG ÉS FUNKCIONALITÁS SIMPLICITY AND FUNCTIONALITY A könnyű kézikocsik lényege funkcionális egyszerűségükben rejlik. The essence of light trolleys is their simplicity still being very functional. KERÉKTÁMASZ WHEEL BLOCKING MECHANISM A kerekek nem kívánt elmozdulását keréktámasz akadályozza meg. To prevent the unintended movement castors have been equipped with movement lock. TERELŐSARKOK GUIDING SLANTS A kézikocsik speciális kialakítású oldalai biztosítják az ergonomikus és biztonságos rögzítést. Specially designed sides of trolley ensure ergonomic and safety docking.

7 ÖTÖDIK KERÉK FIFTH WHEEL MECHANISM BILLENŐKOCSIK TILT-TROLLEYS A kocsi közepére helyezett plusz kerék segítségével a kocsi könnyen irányítható. A kézikocsik speciális kialakítású oldalai biztosítják az egyszerre ergonomikus és biztonságos rögzítést. Additional wheel placed in the middle of the cart allows to handle the cart easily. Specially designed sides o trolley ensures both ergonomic and safety docking. BILLENŐ FELSŐ KERET TILTING UPPER FRAME Az egyedülálló billenő vázszerkezet jellemzi legjobban ezeket a kézikocsikat. Kialakításuknak köszönhetően a felső munkatér a rá helyezett konténerrel együtt mindkét irányba 10 vagy 20 fokban képes megdőlnidőlni, ami által az anyag mozgatása egyszerre könnyű, biztonságos és kényelmes. Unique mechanism of tilting frame is the essence of these types of trolleys. It has been designed to allow the upper working surface together with the container placed on it to lea for 10 or 20 degrees in both directions making the picking the material easy, safe and comfortable. KERÉKTÁMASZ WHEEL BLOCKING MECHANISM A kerekek nem kívánt elmozdulását keréktámasz akadályozza meg. To prevent the unintended movement castors have been equipped with movement lock. TERELŐSARKOK GUIDING SLANTS A kézikocsik speciális kialakítású oldalai biztosítják az egyszerre ergonomikus és biztonságos rögzítést. Specially designed sides of trolley ensures both ergonomic and safety docking.

8 GLT KÉZIKOCSIK GLT TROLLEYS KERÉKTÁMASZ WHEEL BLOCKING MECHANISM A kerekek nem kívánt elmozdulását keréktámasz akadályozza meg. To prevent the unintended movement castors have been equipped with movement lock. ÖTÖDIK KERÉK FIFTH WHEEL MECHANISM A váz közepén található kerék megkönnyíti a kocsi irányítását. Wheel located in the middle of frame makes handling of cart easy. A MUNKATÉR MAGASSÁGÁNAK ÁLLÍTHATÓSÁGA ILLESZTŐDARABBAL POSSIBILITY OF WORKING SPACE-HEIGHT ADAPTERS ASSEMBLY llesztődarabok segítségével a kézikocsi munkafelülete kiterjeszthető nem standard konténerek szállításához. Adapters adjust the trolley's working surface dimensions to allow for the transport of non-standard containers. STANDARD KONTÉNEREKKEL KOMPATIBILIS COMPATIBILITY WITH STANDARD CONTAINERS A kézikocsik az Európában és az USA-ban használt összes standard konténertípus szállítására alkalmasak. Trolleys are ready to transport all kinds of standard containers used in both Europe and USA. TERELŐSARKOK GUIDING SLANTS A kézikocsik speciális kialakítású oldalai biztosítják az egyszerre ergonomikus és biztonságos rögzítést. Specially designed sides of trolley ensures both ergonomic and safety docking.

9 FELÉPÍTMÉNY SHELF SUPERSTRUCTURE Ezeknek a kézikocsiknak a speciális jellemzője a nyitott munkafelület, lehetővé téve polc belépítését, amely sok kis, különböző csomagot képes szállítani egyszerre. The special feature of these trolleys are the open working surface which allows to create a shelf superstructure capable to transport many small, different packages at the same time. KLT KÉZIKOCSIK KLT TROLLEYS KERÉKTÁMASZ WHEEL BLOCKING MECHANISM A kerekek nem kívánt elmozdulását keréktámasz akadályozza meg. To prevent the unintended movement castors have been equipped with movement lock. IRÁNYÍTÓLEMEZEK GUIDING SLANTS A kézikocsik speciális kialakítású oldalai biztosítják az egyszerre ergonomikus és biztonságos rögzítést. Specially designed sides of trolley ensures both ergonomic and safety docking. ÖTÖDIK KERÉK FIFTH WHEEL MECHANISM A kocsi közepére helyezett kerék segítségével a kocsi könnyen irányítható. Wheel placed in the middle of the cart allows to handle the cart easily. VONTATMÁNYOKON TÖRTÉNŐ SZÁLLÍTHATÓSÁG POSSIBILITY TO BE TRANSPORTED IN PLATFORMS KLT kézikocsijaink nagy előnye, hogy manuálisan kezelhetőek, illetve az E-Liner, C-Liner vagy V-Liner intralogisztikai rendszerekhez kapcsolhatóak. Our KLT trolleys big advantage is the fact that they can be handled manually and docked in platforms of intralogistics systems: E-Liner, C-Liner or V-Liner.

10 STANDARD KÉZIKOCSIK MŰSZAKI SPECIFIKÁCIÓJA STANDARD TROLLEYS TECHNICAL SPECIFICATION BEFOGLALÓMÉRETEK OVERALL DIMENSIONS RAKFELÜLET MÉRETE WORKING SPACE DIMENSIONS TERHELÉSEK RÉSZLETEI LOAD'S SPECIFICATION RENDSZEREINKKEL VALÓ KOMPATIBILITÁS COMPATIBILITY WITH SYSTEMS Típus Type Kód Code Szélesség Width. [mm] Hossz Lengt h[mm] Magasság Height. [mm] Rakfelület távolsága a talajtól [mm] Height of platform. Hossz Length. [mm] Szélesség Width [mm] Terhelhetőség [kg] Maximum load capacity [kg] Kocsi öntömege [kg] Trolley's net weight [kg] C-Liner V-Liner E-Liner [mm] Standard (GLT) AE.1302.V Standard (GLT) AE.1302.V Standard (GLT) AE.1302.V Standard (GLT) AE.1302.V Standard (GLT) AE.1302.V KLT AE * / polc shelf 450 / kocsi trolley 140 KLT AE.1420.V * / polc shelf 450 / kocsi trolley 130 Billenőkocsi Tilt AE.1303.V Billenőkocsi Tilt AE.1303.V Billenőkocsi Tilt AE.1303.V * 100 mm-enként állítható polc * shelves adjustment every 100 [mm] Ezen rendszer használata esetén a kocsit módosítani kell. trolleys need to be modified before they can be used in system AE.1302.V4 AE.1302.V5 AE.1303.V5 AE.1420 SPECIÁLIS IGÉNYEK ESETÉN LEHETŐSÉGET NYÚJTUNK SZABVÁNYOS TERMÉKEINK MÓDOSÍTÁSÁRA, VALAMINT TELJESEN ÚJ EGYEDI MEGOLDÁSOK MEGVALÓSíTÁSÁRA. ON THE SPECIAL DEMAND WE ARE ABLE TO MAKE THE STANDARD PRODUCTS MODIFICATIONS OR CREATE COMPLETELY NEW, DEDICATED SOLUTION. E office@wamech.com W RÉSZLETES INFOMÁCIÓÉRT KERESSE FEL WEBOLDALUNKAT, VAGY VEGYE FEL VELÜNK KAPCSOLATOT: FOR MORE INFORMATION VISIT OUR WEBSITE OR CONTACT US DIRECTLY:
