1 V-Liner TM V-LINER

2 A V-LINER FŐBB JELLEMZŐI V-LINER MAIN FEATURES KÉTFÉLE VONTATMÁNY TWO TYPES OF PLATFORMS TELJESEN MECHANIKUS ÉS MEGBÍZHATÓ FULLY MECHANICAL AND RELIABLE KÜLÖNBÖZŐ KONTÉNEREK SZÁLLÍTÁSA TRANSPORT OF DIFFERENT CONTAINERS BIZTONSÁG ÉS ERGONÓMIA SAFETY AND ERGONOMICS PASSZÍV KANYARVEZÉRLÉS PASSIVE TRACTION SYSTEM KÉTOLDALI SZÁLLÍTÁS BOTH SIDES DELIVERIES

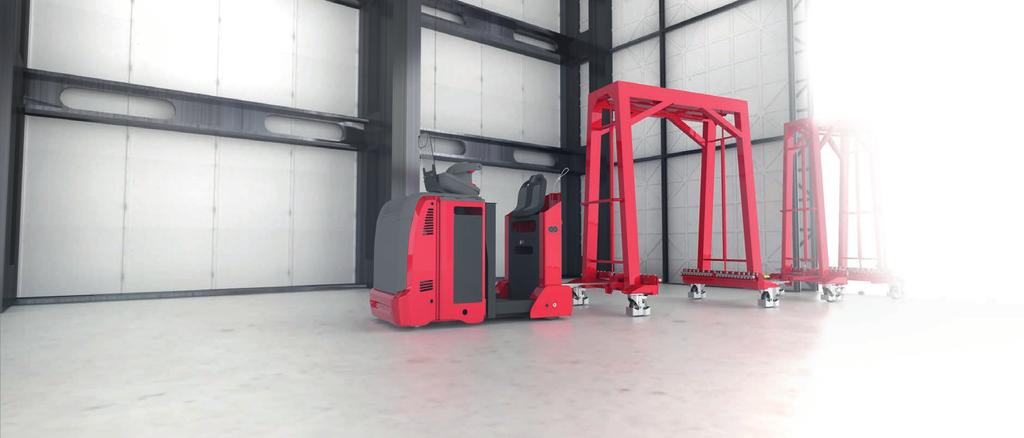

3 V-LINER V-LINERTM TM egy különleges intralogisztikai rendszer, amely a szállítási útvonal mindkét oldalán lehetővé teszi az egyidejű anyagelosztást. Egyedi, teljesen mechanikus kiegészítő megoldások garantálják a megbízhatóságot, az ergonómiát és a könnyű használhatóságot a legnagyobb biztonság mellett. A V-Liner ideális választás olyan nagyigényű gyártósorok mellé, ahol a belső logisztika javítása a cél. is an exceptional intralogistics system that allows for simultaneous distribution of the material on the both sides of the route. Additionally implemented unique, fully mechanical solutions ensure the reliability, ergonomics and ease of use with the highest level of safety. V-Liner is an ideal choice for demanding production lines which are looking for an improvement of internal logistics.

4 A RENDSZER ELEMEI SYSTEM ELEMENTS Vontatmányok Platforms A V-Liner vontatmányok intralogisztikai szerelvényekben használhatók, és 800x600, 1000x600, 1200x800, valamint 1200x1000 méretű kézikocsik, illetve speciális kézikocsik szállítására alkalmasak. A kocsik a vontatmány mindkét oldaláról betolhatóak és kioldhatóak V-Liner platforms are used in intralogistics trains and are capable to transport the trolleys of 800x600, 1000x600, 1200x800 and 1200x1000 dimensions as well as special trolleys. Carts can be docked and undocked on both sides of the platform. Forgóasztalok Turntables Innovatív eszközök, amelyeket a konténerek gyártósori csereidejének csökkentésére terveztünk. Használatukkal nő a biztonság az anyagmozatás során. Innovative devices designed to shorten the time needed to replace containers in a production line and additionally they are increasing the safety of material handling.

5 Standard kézikocsik Standard trolleys Raklapra és konténerbe helyezett áruk szállítására alkalmasak. A V-Liner standard kézikocsijainak mérete: 800x600, 1000x600,1200x800 és 1200x1000. Designed to transport goods placed on pallets and in containers. Dimensions of the standard trolleys for V-Liner are: 800x600, 1000x600, 1200x800 and 1200x1000. Billenőkocsik Tilt trolleys 10 vagy 20 fokos dőlést lehetővé tevő billenőkerettel felszerelt. Ez az ergonomikus megoldás megkönnyíti a konténer ürítését. Equipped with a tilting frame that may be inclined by 10 or 20 degrees. This solution is aimed at improving the ergonomics of container unloading operations. Speciális kézikocsik Special trolleys Ügyfeleink által kért, külön megrendelésre tervezett és gyártott kocsik, amelyek egyedi formájú és méretű rakománnyal teli konténerek kezelésére alkalmasak. Manufactured according to special orders placed by our Customers, and designed for handling containers with non-typical shapes and dimensions.

6 A V-LINER FUNKCIÓI V-LINER FEATURES KÉTOLDALI SZÁLLÍTÁS BOTH SIDES DELIVERY A V-Liner vontatmányok legnagyobb előnye, hogy a szállítási útvonal mindkét oldalán lekapcsolhatóak a kézikocsik. Ez gyorsabb és kényelmesebb anyagmozgatást tesz lehetővé. V-Liner platforms biggest advantage is the possibility to undock the trolleys on the both sides along the route. That ensures faster and more convenient material handling. BÁRMILYEN VONTATÓVAL HASZNÁLHATÓ ANY TRACTOR BRAND YOU LIKE A rendszer nem követel meg semmilyen speciális vontatót, a vevő tehát teljesen szabadon választhat bármilyen vontatóberendezést. Egy speciális csatlakozó rászerelését követően a vontatmányok az Európában gyártott összes targoncatípussal működőképesek. The system does not require any specific truck so buyer can decide freely to choose any kind of pulling equipment. After assembling special connector platforms are suitable to operate with all kinds of trucks manufactured in Europe. 6 km/h A MAXIMUMÁLIS SEBESSÉG 6 km/h MAXIMUM VELOCITY OF 6 KM/H A DEKRA, független tanúsító szerv, által végzett tesztek tanúsága szerint 5 elemből álló szerelvényt alkotó vontatmányok 6 km/h sebesség mellett kezelhetik rakományaikat (az útvonal egyenes szakaszain). According to tests performed by independent certification body DEKRA the platforms formedin a train consisting of 5 units are approved for handling cargo with a velocity of 6 km/h (applicable to movement along straight sections of the route).

7 MAXIMÁLIS BIZTONSÁG ÉS ERGONÓMIA MAXIMUM SAFETY AND ERGONOMICS A kézikocsi a biztonsági kar meghúzásával vagy a biztonsági pedál lenyomásával kapcsolható le a vontatmányról ez a megszokott megoldásoknál sokkal kényelmesebb, ráadásul nagyobb biztonságot is garantál. Trolley s undocking is done by pulling the safety lever or pushing the safety pedal which is much more convenient than commonly used barriers and also ensures the higher level of safety. KÖNNYŰ RÖGZÍTÉS EASE OF DOCKING A speciális kialakítású szerkezetnek köszönhetően a kocsi és a vontatmány összekapcsolása kevesebb erőt igényel, mint a kézikocsi mozgatása. Ezenkívül a vontatmány terelősarkai megkönnyítik a kocsi betolását. Thanks to specially designed mechanism docking requires less force than moving the trolley itself. Additionally the platform has been equipped with guiding slants which make the entry of the cart easy. PASSZÍV KANYARVEZÉRLÉS PASSIVE TRACTION SYSTEM Ez a típusú rendszer két fix kerékből és két forduló kerékből áll. Ez lehetővé teszi a megfelelő vontatást, és megakadályozza a kanyar ívétől való túlzott eltérést. This type of system consists of two fixed and two swivel wheels. This ensures the good traction capabilites and prevents the excessive corners cutting while turning.

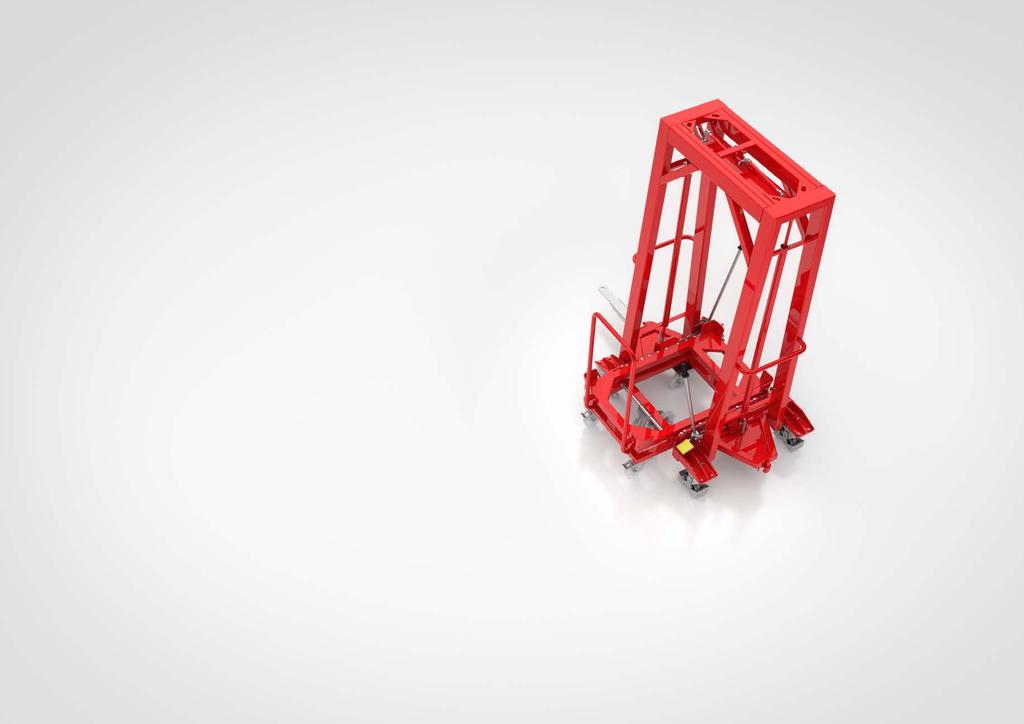

8 A V-LINER ELŐNYEI V-LINER ADVANTAGES KÖNNYŰ RÖGZÍTÉS SMOOTH LOADING A rendszer kialakítása lehetővé teszi, hogy a mozgási erergia hasznosítása révén kisebb erőkifejtésre van szükség ahhoz, hogy a kocsit a vontatmányba helyezzék, minthogy a kocsi mozgatását megkezdjék (lásd a lenti grafikont). Ezenkívül a vontatmány terelősarkokkal van felszerelve, amik megkönnyítik a kézikocsi betolását. A terelősarkok segítenek korrigálni a kézikocsi vontatmányba történő betolási irányának hibáját. Due to the inertia loading mechanism implemented in the trolley, a smaller force is required to place it on a platform than to start movement of the trolley (see the graph below).additionally, the platform is equipped with angled guiding components to make trolley mounting easy. The angled sections compensate minor deviations from the required path when a trolley is mounted on the platform. A DIAGRAM SZEMLÉLTETI A KOCSI MOZGATÁSÁHOZ SZÜKSÉGES ERŐT RÖGZÍTÉS SORÁN A GRAPH SHOWING THE FORCES REQUIRED DURING LOADING Erő [N] Force given in [N] start start betolás docking rögzítés locking in trendvonal trend line ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 Idő [s] Time given in [s] 7,5 8 8,5 9 ÁTLAGOSAN MÉRT EREDMÉNYEK 450 KG ESETÉN AVERAGED MEASUREMENTS FOR 450 KG 9, , ,5 12

9 BIZTONSÁGOS ÉS KOMFORTOS HASZNÁLAT SAFE AND COMFORTABLE USE A kézikocsi a biztonsági pedál lábbal történő lenyomásával vagy a kar kézzel történő meghúzásával oldható le a vontatmány bármelyik oldaláról ez sokkal kényelmesebb a megszokott megoldásoknál. The trolley can be undocked of the platform by pressing the safety pedal with a foot or pulling the lever by hand on any of sides - this solution is much more comfortable than commonly used standard locking barriers.

10 A V-LINER ELŐNYEI V-LINER ADVANTAGES KÉTOLDALI KISZOLGÁLÁS POSSIBLE BOTH SIDES DELIVERY A vontatmányok kialakításának köszönhetően a kézikocsik mindkét oldalon beilleszthetőek, illetve kioldhatóak. Ez igen előnyös, ha az üzem munkaállomásait a szállítási útvonal mindkét oldalán ki kell szolgálni. Nem szükséges a milk-run szerelvénnyel megfordulni, vagy újabb szállítási útvonalat létrehozni egyszeri szállítással megoldható az anyagmozgatás. Platforms have been designed giving the possibility to load/unload containers on the both sides. This can be a huge advantage when the production plant's work sections are located on the both sides along the transport route. There is no need to turn the milk-run train or to create another delivery route single transport is able to deliver the materials.

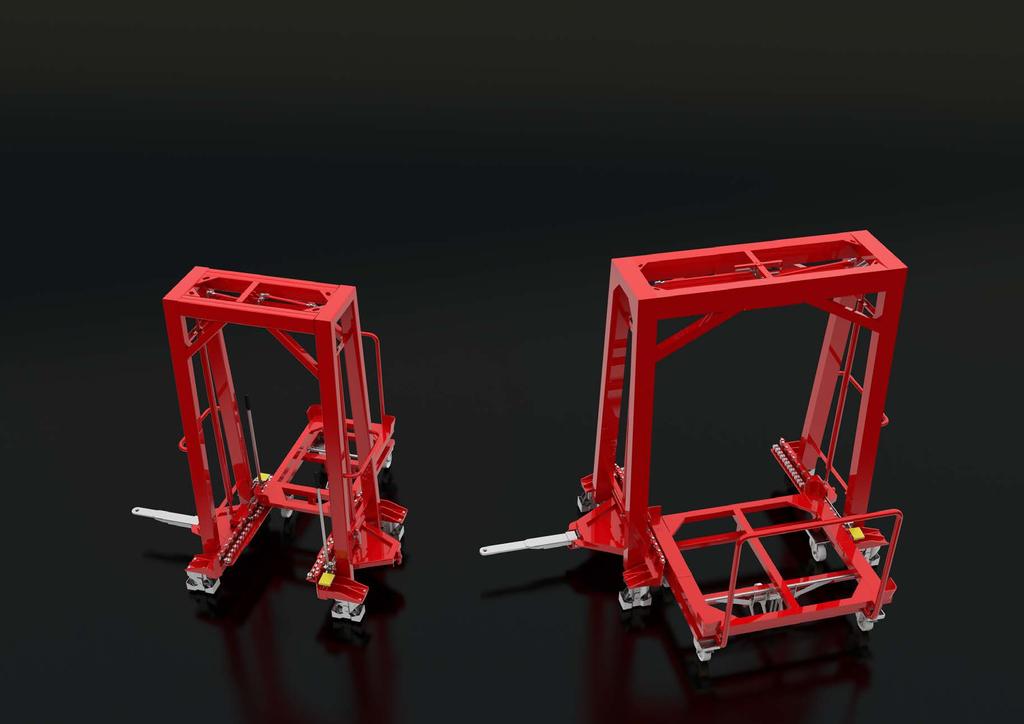

11 VONTATMÁNYOK KÉT MÉRETBEN TWO SIZES OF PLATFORMS A V-Liner két standard verzióban érhető el, amelyek különféle konténerek szállítását teszik lehetővé. A kisebb típus , rakfelületű kézikocsik, míg nagyobb és rakfelületű kocsik szállítására alkalmas. V-Liner is available in two standard versions to allow transport of different containers. The smaller frame docks containers of , dimensions. The bigger one is able to transport the containers of and dimensions.

12 V-LINER MŰSZAKI SPECIFIKÁCIÓ V-LINER TECHNICAL SPECIFICATION BEFOGLALÓ MÉRETEK OVERALL DIMENSIONS HASZNÁLAT KÖZBEN DURING WORK TÁROLÁSKOR STORAGE MŰSZAKI PARAMÉTEREK PARAMETRY TECHNICZNE KOMPATIBLITÁS OLYAN KONTÉNEREKKEL, MELYEK MÉRETE: COMPATIBILITY WITH CONTAINERS OF DIMENSIONS: Típus Type Hossz Length Szélesség Width Magasság Height Hossz Length Szélesség Width MagasságKocsiemelés Fordulókör Height magassága sugara Trolley s lift height Turning radius Vontatmány Teljes terhelhetősége szerelvény terhelhetősége Platform load Tugger train capacity max load [kg] [kg] Vontatmány öntömege Platform net weight [kg] Megengedett rakománymagasság Max height of container Megengedett Ajánlott szerelvényenkénti útvonalszélesség vontatmányszám Max number of platforms w pociągu [pcs / pcs] Suggested width of routes Egyenes szakaszokon megengedett sebesség Max speed on straight sections [km/h] 800 x x x x 1000 Nagy V-Liner vontatmány Large V-Liner platform Kis V-Liner vontatmány Small V-Liner platform Nagy V-Liner vontatmány Large V-Liner platform Kis V-Liner vontatmány Small V-Liner platform SPECIÁLIS IGÉNYEK ESETÉN LEHETŐSÉGET NYÚJTUNK SZABVÁNYOS TERMÉKEINK MÓDOSÍTÁSÁRA, VALAMINT TELJESEN ÚJ EGYEDI MEGOLDÁSOK MEGVALÓSíTÁSÁRA. ON THE SPECIAL DEMAND WE ARE ABLE TO MAKE THE STANDARD PRODUCTS MODIFICATIONS OR CREATE COMPLETELY NEW, DEDICATED SOLUTION. E office@wamech.com W RÉSZLETES INFOMÁCIÓÉRT KERESSE FEL WEBOLDALUNKAT, VAGY VEGYE FEL VELÜNK KAPCSOLATOT: FOR MORE INFORMATION VISIT OUR WEBSITE OR CONTACT US DIRECTLY:
