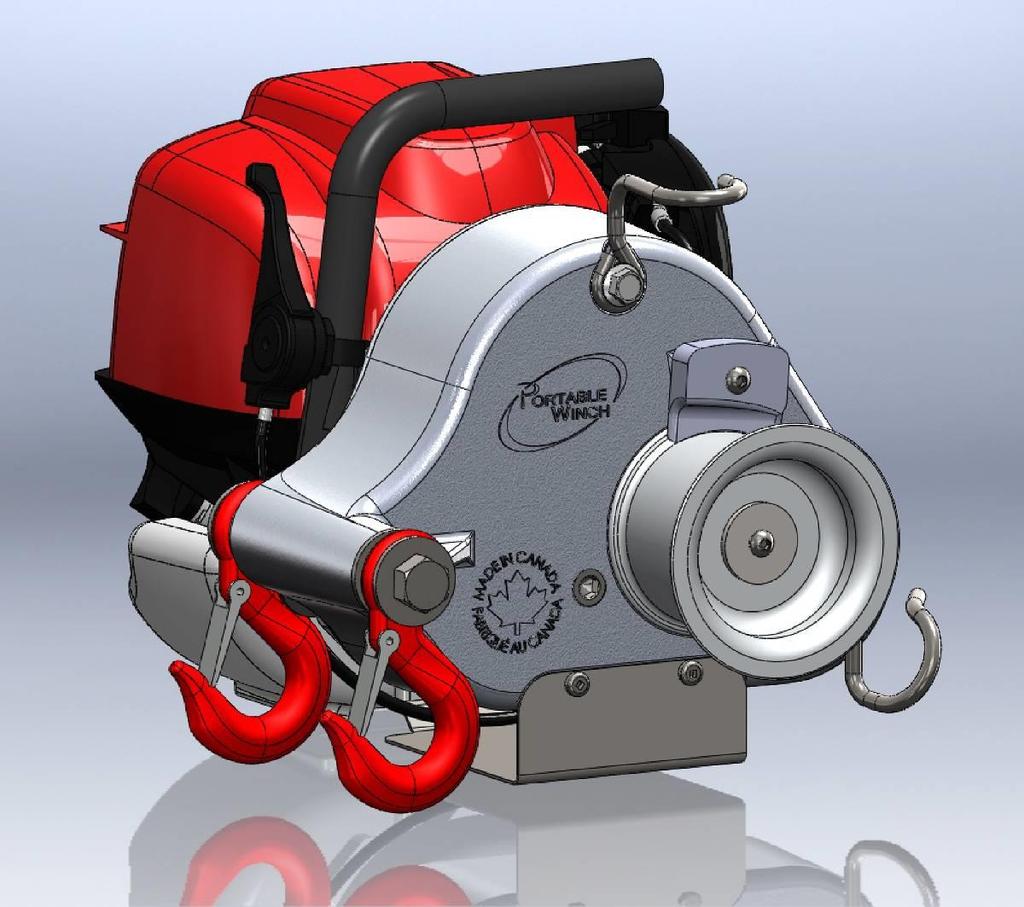

1 HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL Portable Winch Co. PORTABLE CAPSTAN GAS-POWERED PULLING WINCH TM PCW3000 FELHASZNÁLÓI KÉZIKÖNYV Maximális vontatóerő (egy kábelen): 700 kg Portable Winch Co. - Minden jog fenntartva Hungarian version

2 Tartalom Bevezetés 3. old 1.0 Biztonsági útmutatások - 3. old. 1.1 Biztonsági üzenetek - 3. old. 1.2 Címkék 3. old Gyártási szám és figyelmeztető címke 3. old 1.3 Biztonsági adatok - 4. old. 2.0 Első használat előtt 5. old 2.1 A csörlő átvétele 5. old. 2.2 A motor működésre készen áll? 5. old Motorolaj 5. old Benzin 5. old A motor beüzemelése 5. old Csörlődob 6. old Szikrafogó 6. old. 3.0 A csörlő használata 6. old. 3.1 Kötél 6. old Kötéltípus 6. old A kötél karbantartása 7. old 3.2 A kötél vége - 7. old Javasolt csomók - 7. old Javasolt kampók - 7. old. 3.3 Csörlőrögzítők 8. old A poliészter heveder használata (csörlő tartozék) - 8. old A kampóvas használata csörlőrögzítőként 50 mm-nél kisebb átmérőjű vonógömbökkel - 9. old A csörlő tartólemezének négyszögű 50 mm-es csővel történő használata - 9. old A csörlő tartólemezének 50 mm-es európai vonógömbös Heck-Pack rendszerrel és tartólemez adapterrel történő használata old A rögzítőpántos tartóláb/tartóoszlop használata old A csörlő tartólemezzel old A függőleges vontatáshoz való csörlőrögzítővel old. 3.4 A kötel felhelyezése 13. old Kötél 13. old Csiga 13. old Irány 14. old Dombon 14. old 3.5 Rakomány vontatása 14. old A kötél feltekerése a csörlődobra old Csörlőzés 15. old Ha a kötél megcsúszik old A rakomány megrázása 15. old A csörlőzés szüneteltetése old Ha túl rövid a kötél old A csörlő leállítása 16. old. 4.0 Karbantartás 16. old 4.1 Tisztítás 16. old 4.2 Síkosítás 17. old 4.3 Honda motor 17. old. 4.4 Tárolás 17. old 4.5 Szikrafogó 17. old. 5.0 További adatok old. 5.1 Tartozékok 17. old 5.2 Garancia 18. old 5.3 Gyártási szám helye 18. old 5.4 CE megfelelőségi nyilatkozat 19. old. 5.5 Robbantott nézet és alkatrész lista 20. old. 5.6 Műszaki adatok old. 5.7 Gyártó 22. old. 2

3 Bevezetés A Portable Winch Co. nevében köszönjük, hogy a Portable Capstan Winch TM csörlőt választotta. A kézikönyv célja hozzájárulni a csörlő leghatékonyabb és legbiztonságosabb használatához. A CSÖRLŐ HASZNÁLATA ELŐTT FIGYELMESEN OLVASSA EL. Bármilyen problémával vagy kérdéssel kapcsolatosan forduljon egy hivatalos Portable Winch Co. forgalmazóhoz vagy lépjen közvetlenül velünk kapcsolatba. 1.0 Biztonsági útmutatások Ez a Portable Capstan Winche TM hordozható függőleges tengelyű csörlő nem gördülő tárgyak vontatására szolgál, általában a vízszintestől +/- 45 fokban eltérő szögben. Egy vontatószerkezet használata súlyos sérülési kockázatokkal, tárgyi károsodással vagy akár halálos kimenetelű balesettel járhat. Ne becsülje alá az esetleges veszélyeket. 1.1 Biztonsági üzenetek A saját és mások biztonsága rendkívül fontos. A kézikönyvben fontos biztonsági utasítások szerepelnek. Gondosan olvassa át az utasításokat. Ezek a biztonsági üzenetek figyelmeztetnek a lehetséges sérülésekre. Minden biztonsági üzenetet egy figyelmeztető szimbólum előz meg VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT. és az alábbi megnevezések egyike: Ezek a kifejezések a következőket jelentik: SÉRÜLHET. SÉRÜLÉST okozhat. okozhat. Az utasítások be nem tartása esetén HALÁLOSAN vagy SÚLYOSAN Az utasítások be nem tartása HALÁLOS vagy SÚLYOS Az utasítások be nem tartása SÉRÜLÉST 1.2 Címkék Gyártási szám és figyelmeztető címke A gyártási szám és a figyelmeztető címke a csörlőház jobb oldalán van elhelyezve. Megtekintheti mind a négy ikon értelmezését az 1. ábrán. 1. A csörlő használata előtt olvassa el ezt a kézikönyvet és a Honda motor felhasználói kézikönyvét. 2. Kizárólag nem nyúlékony kötelet használjon Minimális átmérő: 10 mm. Maximális átmérő: 12 mm. 3. Soha ne tegye kezét a csörlődob közelébe, ha a motor működik. 4. Soha ne használja a csörlőt emberek felemelésére. 3

4 1.3 Biztonsági adatok NE ENGEDJE A GYEREKEKET A PORTABLE CAPSTAN WINCH TM (HORDOZHATÓ FÜGGŐLEGES TENGELYŰ VONTATÓCSÖRLŐT) HASZNÁLNI. A MUNKÁLATOK SORÁN TARTSA TÁVOL A KISGYERMEKEKET ÉS AZ ÁLLATOKAT. NE HAGYJA, HOGY KÉPZÉS NÉLKÜLI SZEMÉLYEK A PORTABLE CAPSTAN WINCH TM (HORDOZHATÓ FÜGGŐLEGES TENGELYŰ VONTATÓCSÖRLŐT) ESZKÖZT HASZNÁLJÁK. GYŐZŐDJÖN MEG ARRÓL, HOGY A FELHASZNÁLÓ ISMERI A BIZTONSÁGI ÉS ÜZEMELÉSI JAVASLATOKAT ÉS ELOLVASTA A JELEN KÉZIKÖNYVET, VALAMINT A HONDA MOTOR FELHASZNÁLÓI KÉZIKÖNYVÉT. MINDEN FELHASZNÁLÓT TÁJÉKOZTASSON A BIZTONSÁGI ELŐÍRÁSOKRÓL ÉS A HASZNÁLATI ELJÁRÁSOKRÓL. ISMERKEDJEN MEG A TERMÉKKEL ÉS A BIZTONSÁGI ELŐÍRÁSOKKAL, MIELŐTT ÜZEMBE HELYEZI A PORTABLE CAPSTAN WINCH TM CSÖRLŐT. ÜGYELJEN ARRA, HOGY A RUHÁI NE AKADJANAK BELE A PORTABLE CAPSTAN WINCH TM CSÖRLŐ MOZGÓ RÉSZEIBE. A KIPUFOGÓGÁZ MÉRGEZŐ SZÉNMONOXIDOT TARTALMAZ. A MOTORT SOHA NE MŰKÖDTESSE MEGFELELŐ SZELLŐZTETÉS NÉLKÜLI ZÁRT HELYISÉGBEN. CSERÉLJE KI A SÉRÜLT, OLVASHATATLAN VAGY HIÁNYZÓ BIZTONSÁGI CÍMKÉKET. A MOTOR MŰKÖDÉSE KÖZBEN SOHA NE HELYEZZE A KEZÉT A CSÖRLŐDOBRA VAGY A KÖTÉLVEZETŐ KÖZELÉBEN LEVŐ KÖTÉLHOROGRA. MUNKATERÜLETTŐL. KICSÚSZHATNAK. A KÖZELBEN ÁLLÓ SZEMÉLYEKET TARTSA TÁVOL A SOHA NE VONTASSON OLYAN TÁRGYAKAT, AMELYEK HASZNÁLHATÓ EMELÉSHEZ. A PORTABLE CAPSTAN WINCH TM CSÖRLŐ NEM SOHA NE HASZNÁLJA A PORTABLE CAPSTAN WINCH TM (HORDOZHATÓ FÜGGŐLEGES TENGELYŰ) CSÖRLŐT EMBEREK MEGEMELÉSÉRE. MINDIG VISELJEN KESZTYŰT. 4 JAVASOLJUK HALLÁSVÉDŐ FELSZERELÉS HASZNÁLATÁT.

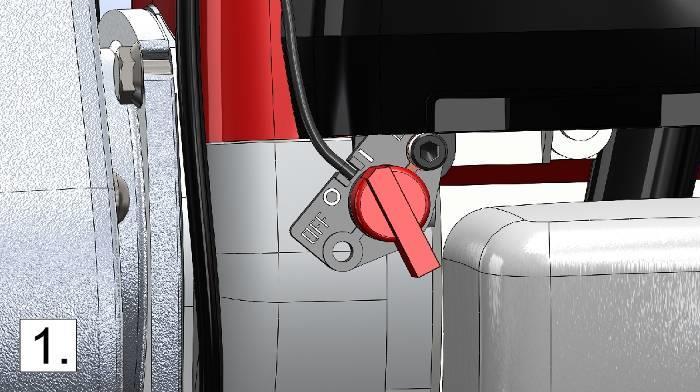

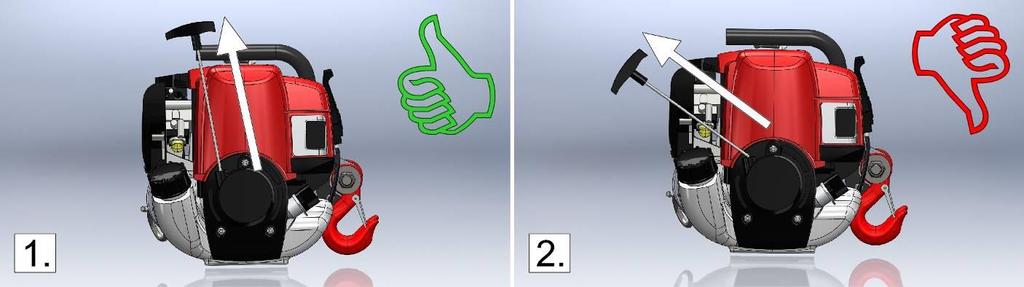

5 MŰKÖDÉST KÖVETŐEN NE ÉRINTSE MEG A CSÖRLŐDOBOT, UGYANIS AZ NAGYON FELMELEGEDHET ÉS ÉGÉSI SEBEKET OKOZHAT A BŐRÉN. 2.0 Első használat előtt 2.1 A csörlő átvétele Ellenőrizze a csomagot és győződjön meg, hogy nem észlelhetők sérülések. Ha sérülést vagy hiányzó részeket észlel, azonnal értesítse a kiszállítót. 2.2 A motor működésre készen áll? Motorolaj A Honda motort SAE 10W-30 API SJ olajjal töltse fel. Különleges körülmények között, mint pl. szélsőséges időjárás esetén, lásd a Honda motor felhasználói kézikönyvet. Elenőrizze az olajszintet egy vízszintes felületen. Az olajszintnek el kell érnie a nyílás peremét Benzin Töltse fel a benzintartályt ÓLLOMMENTES BENZINNEL. Ne használjon olaj/benzin keveréket; a Portable Capstan Winch TM csörlő 4-ütemű motorral van ellátva. Lásd a Honda felhasználói kézikönyvet A motor beüzemelése A motor üzembe helyezésére vonatkozó adatokért lásd a Honda motor felhasználói kézikönyvet. ELSŐ HASZNÁLAT: HAGYJA A MOTORT ÖT (5) PERCIG ÜRESJÁRATBAN MŰKÖDNI AZ ELSŐ VONTATÁS ELŐTT. A motor be-és kikapcsolása a csörlőházon található gombbal végezhető el, mely a benzintartály bal oldalán található (1. ábra). Ne feledje el a visszatekerőt a kötélkivezető tengelye mentén húzni (1. ábra, lent). Ha átlósan vontat (2. ábra, lent) a kötél súrlódása a műanyag burkolaton károsíthatja a kötelet és a burkolatot. 5

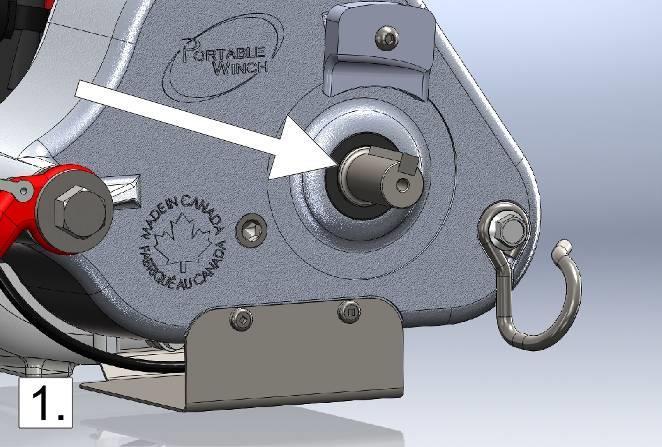

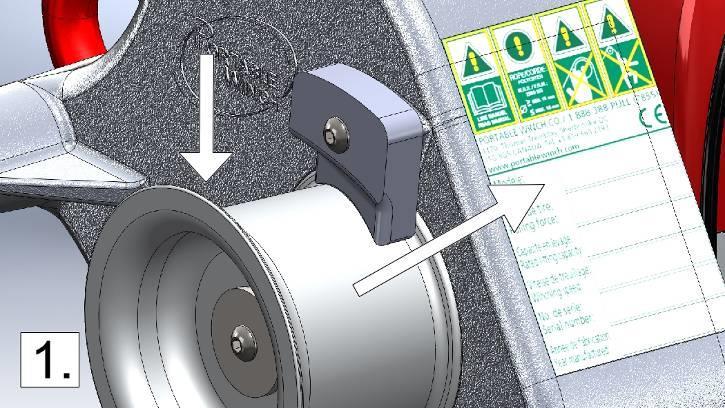

6 2.2.4 Csörlődob A Portable Capstan Winch TM csörlő egy 76 mm-es csörlődobbal van ellátva. A csörlőbe csak egy (1) méretű dob illik Szikrafogó Bizonyos területeken tilos a benzines motorok használata szikrafogó nélkül. A Portable Capstan Winch TM csörlő egy belső szikrafogóval van felszerelve. Ennek köszönhetően megfelel a szikrafogót előíró helyi jogszabályoknak. 3.0 A csörlő használata JÁR! MINDEN CSÖRLŐVEL VÉGZETT MŰVELET VESZÉLLYEL 3.1 Kötél NE ÁLLJON A CSÖRLŐ KÖTELÉNEK ÚTJÁBA Kötéltípus Kizárólag nem nyúlékony kötelet használjon. A minimum 10 mm-es átmérőjű duplafonású poliészter kötél használatát javasoljuk. Maximális kötélátmérő: mm. Mmás kötelek megfelelőségével kapcsolatosan, kérjük vegye fel a kapcsolatot cégünkkel. KÖTELET! NE HASZNÁLJON 3-SZÁLÚ POLIPROPILÉN SÁRGA A polipropilén és a polietilén kötelek használata csörlőkben veszélyes lehet a kötelek nagyfokú nyúlékonysága és alacsony olvadáspontja miatt. Győződjön meg, hogy a kötél nincs megsérülve és megfelelő ellenállással rendelkezik a rakomány vontatásához. A FESZÍTÉS VESZÉLYES! A kifeszített kötél visszapattanhat és komoly égési sérüléseket okozhat a kezén. Minden kötél nyúlik: a hosszabb kötelek nagyobb mértékben mint a rövidebb kötelek. Minél jobban meghúzza, annál inkább kinyúlik. Egy megfeszített kötél a rakományt nem kívánt vagy veszélyes irányba húzhatja. A megfeszített kötél visszapattanhat és a kezét beránthatja a csörlő felé, súlyos sérüléseket okozva. SOHA NE TEKERJE A KÖTELET A KEZÉRE. MINDIG VISELJEN KESZTYŰT. 6

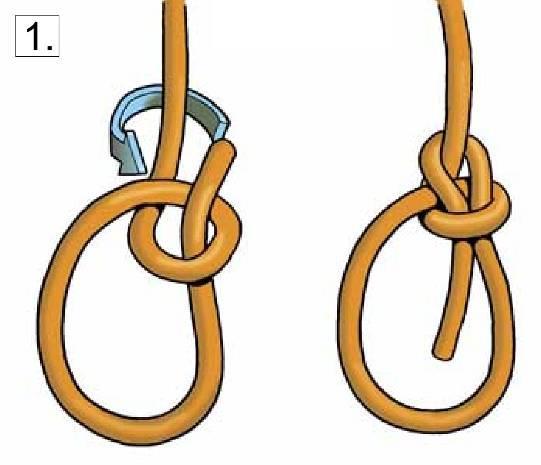

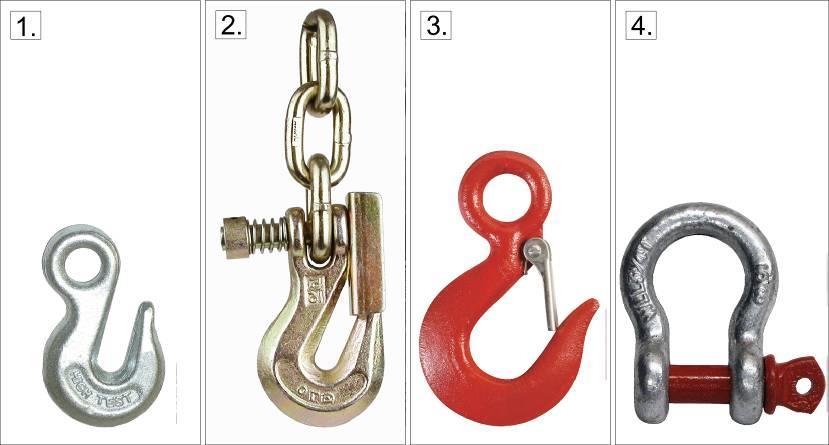

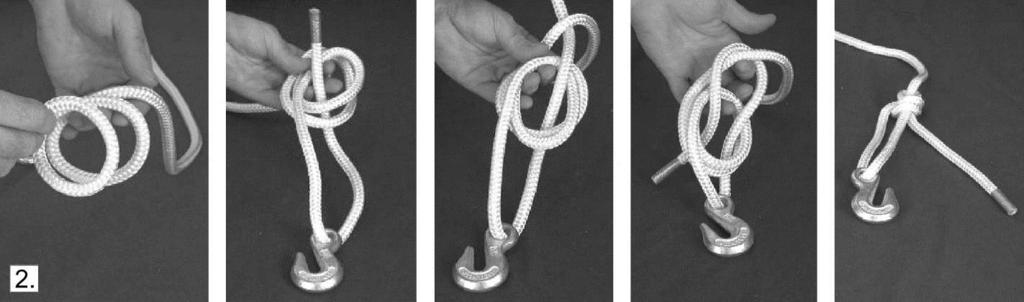

7 3.1.2 A kötél karbantartása SZEMMEL ELLENŐRIZZE A KÖTELET MINDEN EGYES HASZNÁLAT ELŐTT. HA KÁROSODÁS BÁRMILYEN JELÉT ÉSZLELI (ELPATTANT SZÁLAK, TÚLZOTT KOPÁS) CSERÉLJE KI A KÖTELET. HA A KÖTEL BESZENNYEZODÖTT, MOSSA LE. A BESZENNYEZODÖTT KÖTELEK GYORSABBAN ELKOPNAK ES A VELÜK ERINTKEZO ALKATRESZEK GYORSABB KOPASAT OKOZHATJAK. 3.2 A kötél vége Javasolt csomók Csatlakoztassa a rakományt a kötél végéhez. Ezt megteheti, ha egyszerűen csomóval megkötözi a rakományt, de javasoljuk, hogy a kötél végére rögzítsen egy kampót tengerészcsomó segítségével (jobb oldali 1. ábra), ugyanis ez könnyen kioldható, ha a kampót ki szeretné cserélni. Ezen kívül, ezzel megőrizheti a kötél teherbírásának 70%-át, miközben a legtöbb kötélcsomó a kötél teherbírását 50%-ra csökkenti. A dupla tengerészcsomó (2. ábra) a kötél teherbírásának 75%-át megőrzi Javasolt kampók Ha általában fojtólánccal vontat, használjon akasztóhorgot (1. ábra) vagy kallantyús akasztóhorgot (2. ábra). Ha általában hevedert vagy gyűrűt vontat, használjon biztonsági kallantyús kampót (3. ábra) vagy kapcsolóhorgot (4. ábra). 7

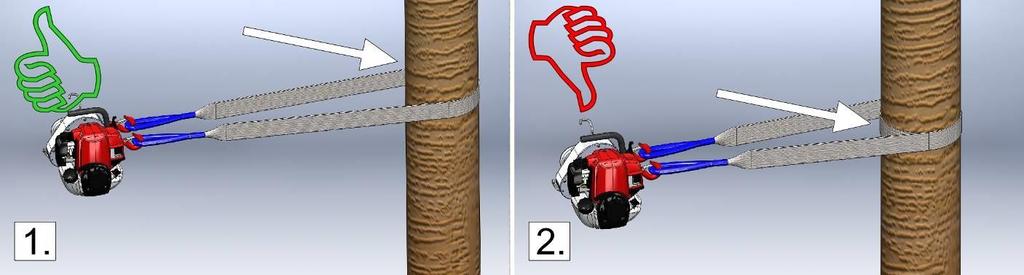

8 3.3 Csörlőrögzítő 1. LEHETŐSÉG: A csörlő a tartozék poliészter hevederrel vagy a külön beszerezhető rögzítőszerkezetekkel rögzíthető egy stabil ponthoz, majd a kötél végét az elmozdítani kívánt tárgyhoz kell kötni. Amikor a kötelet húzza, a rakomány a csörlő irányába mozdul el. 2. LEHETŐSÉG: A csörlő rögzíthető az elmozdítani kívánt rakományhoz és a kötél végét egy rögzített ponthoz kell kötözni. A csörlő és a rakomány a rögzített pont irányába mozdulnak el, amelyhez a kötél vége van kötve. Ez a módszer akkor hasznos, ha a rakományt irányítani kell a csörlő működtetése közben A poliészter heveder használata (csörlő tartozék) A hevedert vezesse körbe a rögzítési pont körül. A heveder mindkét végét illessze a csörlőn található biztonsági horgok egyikébe (1. ábra, lent). A csörlőt helyezze egy vonalba a rakománnyal. Terhelés alatt, a csörlő elmozdul, hogy egy vonalba kerüljön a rakománnyal. A heveder és a rögzítési pont közötti súrlódás megakadályozhatja a pontos vonalba állítást. Ebben az esetben, lazítsa meg a kötelet és helyezze el a hevedert a rögzítési ponton úgy, hogy a terhelés a csörlő mindkét rögzítőhorgán egyenlő legyen. NE TEGYE A KÖVETKEZŐKET! AMIKOR RÖGZÍTI A CSÖRLŐT, ÜGYELJEN, HOGY NE TEKERJE A HEVEDERT TELJESEN A RÖGZÍTŐPONT KÖRÉ (2. ÁBRA, LENT). EZ A BEÁLLÍTÁS MEGAKADÁLYOZZA A CSÖRLŐ ÉS A RAKOMÁNY MEGFELELŐ POZÍCIÓBA ÁLLÁSÁT, ÉS EGYENLŐTLENÜL TERHELI A CSÖRLŐ RÖGZÍTŐKAMPÓIT. ÜGYELJEN, HOGY A HEVEDERT NE HELYEZZE ÉLES PEREMEKRE, AMELYEK KÁROSÍTHATJÁK AZ ANYAGOT. AKÁR TARTÓLÁBAT, TARTÓOSZLOPOT VAGY TÖMBÖT HASZNÁL, A HEVEDERT MINDIG HELYEZZE A RÖGZÍTŐ LEGALSÓ RÉSZÉRE. HA TÖMBÖT HASZNÁL RÖGZÍTŐKÉNT, ÜGYELJEN ARRA, HOGY A HEVEDER NE CSÚSSZON ÁT A TETEJÉN. GYŐZŐDJÖN MEG ARRÓL, HOGY A RÖGZÍTÉSI PONT ELÉG ERŐS A VONTATÁSHOZ ÉS NEM TÖRIK EL VAGY SÉRÜL MEG. 8

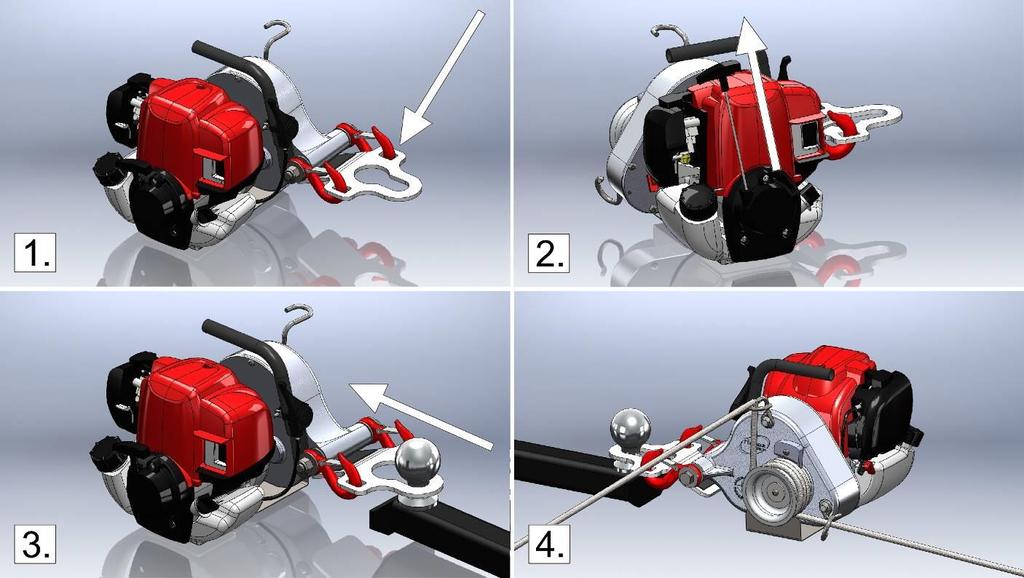

9 3.3.2 A kampóvas használata csörlőrögzítőként (PCA-1261) max. 50 mm-es vonógömbökkel átmérő 1) 1. ábra: A biztonsági kampókat akassza a kampóvas négyzet alakú nyílásaiba. A gumilapnak a csörlő alatt kell lennie; 2) 2. ábra: Indítsa be a csörlőmotort; 3) 3. ábra: Helyezze rá a kampóvasat a vonógömbre és húzza előre a csörlőt; 4) 4. ábra: Tekerje a kötelet a dobra és kezdje el a csörlőzést. A csörlő automatikusan egy vonalba áll a rakománnyal. A KAMPÓVASAT CSAK II. OSZTÁLYÚ (1500 KG (3300 LB)) VAGY NAGYOBB VONÓGÖMBBEL HASZNÁLJA. GYŐZŐDJÖN MEG ARRÓL, HOGY A RÖGZÍTŐ JÁRMŰ KÉZIFÉKE BE VAN HÚZVA ÉS MEGFELELŐEN MŰJKÖDIK. HELYEZZEN AKADÁLYOKAT A KEREKEK MÖGÉ, HOGY NE A JÁRMŰ NE GURULJON HÁTRA A csörlő tartólemezének (PCA-1268) négyszörgű 50 mm-es csővel történő használata (PCA-1267) 1) 1. ábra, 1. sz.: helyezze a négyszögű csövet a (PCA-1267) a jármű csőhüvelyébe és rögzítse az aggatópecekkel és R szeggel; 2) 1. ábra, 2. sz.: helyezze a csörlő tartólemezét (PCA-1268) a négyszögű csőre és rögzítse az aggatópecekkel és R szeggel; Megjegyzés: Az oldalirányú mozgás szabályozható a csavaroknak a négyszögű hornyokba illesztésével; 3) 2. ábra: kösse a csörlő rögzítőkampóit a szemescsavarokhoz; 4) 2. ábra: Tekerje a kötelet a dobra és kezdje el a csörlőzést. A csörlő automatikusan egy vonalba áll a rakománnyal. 9

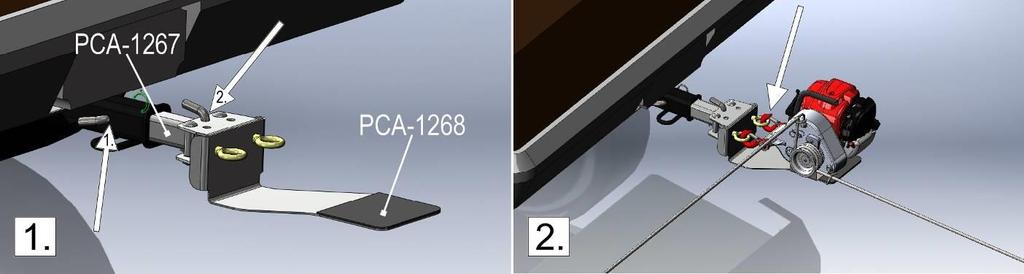

10 HA LEFELÉ KELL VONTATNIA, FEL KELL SZERELNIE EGY TÁRCSÁT VAGY EGY GÖRGŐT, AMELLYEL MEGAKADÁLYOZHATJA A CSÖRLŐ TARTÓLEMEZÉNEK KÁROSODÁSÁT. GYŐZŐDJÖN MEG ARRÓL, HOGY A RÖGZÍTŐ JÁRMŰ KÉZIFÉKE BE VAN HÚZVA ÉS MEGFELELŐEN MŰJKÖDIK. HELYEZZEN AKADÁLYOKAT A KEREKEK MÖGÉ, HOGY NE A JÁRMŰ NE GURULJON HÁTRA A csörlő tartólemezének (PCA-1268) használata 50 mm-es európai vonógömbös Heck-Pack rendszerrel (PCA-1266) és csörlő-tartólemez adapterrel (PCA-1265) 1) 1. ábra: A csörlő tartólemez adaptert (PCA-1265) rögzítse a Heck-Pack rendszerre (PCA- 1266) a négy tartozék csavarral; 2) 2. ábra: Helyezze a Heck-Pack rendszert a vonógömbre és rögzítse a karral; 3) 2. ábra: helyezze a csörlő tartólemezét (PCA-1268) a négyszögű csőre és rögzítse az aggatópecekkel és R szeggel; Megjegyzés: Az oldalirányú mozgás szabályozható a csavaroknak a négyszögű hornyokba illesztésével; 4) Kösse a csörlő rögzítőkampóit a szemescsavarokhoz (a részben látható módon); 5) Tekerje a kötelet a dobra és kezdje el a csörlőzést. A csörlő automatikusan egy vonalba áll a rakománnyal. HA LEFELÉ KELL VONTATNIA, FEL KELL SZERELNIE EGY TÁRCSÁT VAGY EGY GÖRGŐT, AMELLYEL MEGAKADÁLYOZHATJA A CSÖRLŐ TARTÓLEMEZÉNEK KÁROSODÁSÁT. 10

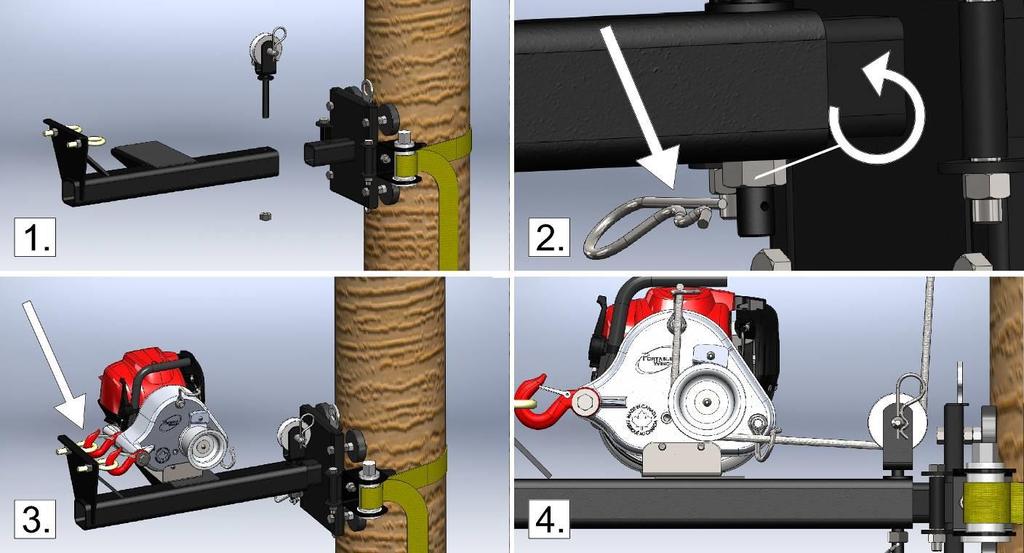

11 GYŐZŐDJÖN MEG ARRÓL, HOGY A RÖGZÍTŐ JÁRMŰ KÉZIFÉKE BE VAN HÚZVA ÉS MEGFELELŐEN MŰJKÖDIK. HELYEZZEN AKADÁLYOKAT A KEREKEK MÖGÉ, HOGY NE A JÁRMŰ NE GURULJON HÁTRA A rögzítőpántos tartóláb/tartóoszlop használata (PCA-1263) A tartóláb/tartóoszlop a csörlő tartólemezével (PCA-1268) vagy a függőleges vontatáshoz való csörlőrögzítővel (PCA-1264) használandó. Ezért, használat előtt fel kell szerelnie a tartólábat/tartóoszlopot. Ezt a következő módon teheti meg: 1) 1. ábra: Helyezze a tartólábat/tartóoszlopot a láb vagy az oszlop talpába. Akassza a heveder kampóját a bal oldalon található rögzítőpontba; majd vezesse a heveder végét át a racsnin; 2) 2. ábra: Csúsztassa az egész egységet felfelé a kívánt magasságig és távolítsa el a tartozék csavarkulcsot; 3) 3. ábra: Húzza meg a hevedert a kulccsal úgy, hogy a gumipárnák megfelelően helyezkedjenek el. A gumipárnák teljes felületének érintkeznie kell a tartóoszloppal vagy tartólábbal. 11

12 A csörlő tartólemezzel (PCA-1268) A tartóláb/tartóoszlop felszerelését követően (3.3.5 rész), tegye a következőket: 1) 1. ábra: helyezze a csörlő tartólemezét a tartóoszlop vagy tartóláb négyzet alakú csövére (PCA-1263) és rögzítse az aggatópecekkel és R szeggel; 2) 2. ábra: kösse a csörlő rögzítőkampóit a tartólemez semescsavarjához; 3) 3. ábra: Tekerje a kötelet a dobra és kezdje el a csörlőzést. A csörlő automatikusan egy vonalba áll a rakománnyal. HA LEFELÉ KELL VONTATNIA, FEL KELL SZERELNIE EGY TÁRCSÁT VAGY EGY GÖRGŐT, AMELLYEL MEGAKADÁLYOZHATJA A CSÖRLŐ TARTÓLEMEZÉNEK KÁROSODÁSÁT. NÉHÁNY MÁSODPERCEN KERESZTÜL TÖRTÉNŐ CSÖRLŐZÉST KÖVETŐEN A TARTÓOSZLOPPAL/TARTÓLÁBBAL, LAZÍTSA KI A PORTABLE CAPSTAN WINCH TM CSÖRLŐT. ELLENŐRIZZE A SZERKEZET STABILITÁSÁT ÉS HÚZZA MEG A HEVEDERT A függőleges vontatáshoz való csörlőrögzítővel (PCA-1264) A tartóláb/tartóoszlop felszerelését követően (3.3.5 rész), tegye a következőket: 1) 1. ábra: helyezze a függőleges vontatáshoz való csörlőrögzítőt a tartóoszlop vagy tartóláb négyzet alakú csövére (PCA-1263), állítsa a hornyokat megfelelő pozícióba és helyezze be a tárcsát; 2) 2. ábra: Húzza meg a csavart kézzel, amíg az eléri a tartólemezt. Ezt követően erősítse meg a rögzítést az R szeggel; 3) 3. ábra: kösse a csörlő rögzítőkampóit a függőleges vontatáshoz való csörlőrögzítő semescsavarjához; 4) 4. ábra: Tekerje a kötelet a dobra és a függőleges tartócsigát helyezze a megfelelő pozícióba, majd kezdje el a csörlőzést. 12

13 HASZNÁLHATÓ EMELÉSHEZ. A PORTABLE CAPSTAN WINCH TM CSÖRLŐ NEM FONTOS: NÉHÁNY MÁSODPERCEN KERESZTÜL TÖRTÉNŐ CSÖRLŐZÉST KÖVETŐEN, LAZÍTSON A MEGFESZÍTETT KÖTÉLEN ÉS ELLENŐRIZZE A SZERKEZET STABILITÁSÁT, MAJD ISMÉT HÚZZA MEG A TARTÓOSZLOP/TARTÓLÁB HEVEDERÉT. 3.4 A kötél felhelyezése A KÖTÉL FELHELYEZÉSEKOR FONTOS A JÓZAN ÉSZ HASZNÁLATA A BIZTONSÁGOS CSÖRLŐZÉS CÉLJÁBÓL. A csörlőzés közben fellépő változatos helyzetek miatt nem szolgálhatunk konkrét utasításokkal, azonban fontos figyelembe venni a következőket: Kötél Használjon jó állapotban levő nem nyúlékony kötelet, amelynek minimális átmérője 10 mm és maximális átmérője mm, és stabil csomókat. Javasoljuk a tengerészcsomó alkalmazását (lásd a részt). Ha a rakomány megközelíti vagy meghaladja a csörlő teherbírási határát, csigák segítségével a kötél iránya szabályozható és megnövelhető a vontatási képesség Csiga Egy csiga elhelyezése a csörlő előtt, bizonyos távolságra a csörlőtől számos előnnyel jár: A vontatási szög megemeli a terhet és csökkenti a súrlódást; A csörlő viszonylag vízszintes helyzetben marad; A csörlő és a kezelőszemély nincsenek a rakomány útjában. 13

14 3.4.3 Irány A kötelet helyezze úgy be, hogy ne lépjen fel súrlódás más tárgyakkal. Próbálja meg úgy behelyezni a kötelet, hogy a rakomány elülső részét kissé felemeli. Ne vontasson lefelé, illetve akadályokon keresztül. Ha a kötél a talajjal érintkezik vontatás közben, a beállítás általában helytelen Dombon HA LEJTŐN ÁLL, NE VONTASSON RAKOMÁNYT KÖZVETLENÜL A CSÖRLŐ IRÁNYÁBA, UGYANIS AZ ELCSÚSZHAT ÉS NEM ÁLLÍTHATÓ LE. ILYEN ESETBEN HASZNÁLJON EGY CSIGÁT A LEJTŐ ALJÁN ÉS A CSÖRLŐT HELYEZZE A VONTATÁSI ÚTVONALBÓL KÍVÜL ESŐ PONTBA. 3.5 Rakomány vontatása A SÉRÜLÉSEK ÉS AZ ANYAGI KÁROK ELKERÜLÉSE ÉRDEKÉBEN ELLENŐRIZZE A CSÖRLŐ HELYZETÉT, A KÖTÉL ÁLLAPOTÁT, A RÖGZÍTÉSI PONTOK STABILITÁSÁT, A CSOMÓKAT, A KARABÍNEREKET VAGY KAPCSOLÓHORGOKAT A kötél feltekerése a csörlődobra SOHA NE HELYEZZE KEZÉT A CSÖRLŐDOBRA VAGY A KÖTÉLTÁRCSÁRA VAGY A KÖTÉLHOROGRA A MOTOR MŰKÖDÉSE KÖZBEN. 1) Indítsa be a motort, és járassa alapjáraton 30 másodpercig, hogy bemelegedjen; 2) Vezesse a kötelet a kötélhorogba és a dob alá (1. ábra, 1. sz.) 3) Ezután, tekerje a kötelet a dobra 3-4-szer (1. ábra, 2. sz.); 4) Vezesse át a kötelet a kimeneti horgon (1. ábra, 3. sz.); 5) Kb. 1 m távolságra állva a csörlőtől, óvatosan húzza meg a kötelet vízszintes irányban, amíg érzi, hogy a kötél lassan megfeszül; 6) Ellenőrizze a beállítást és győződjön meg, hogy a csörlőrögzítő és a kötéltárcsa egy vonalban vannak a kötéllel; 7) Győződjön meg arról, hogy a kötél nem súrlódik tárgyakhoz; 8) Húzza fel az indítókart és kezdje el a csörlő működtetését. 14

15 3.5.2 A csörlő működtetése A csörlő használata közben álljon távolabbra a csörlőtől úgy, hogy a csörlőt és a rakományt is lássa. Húzza a kötelet VÍZSZINTES irányba. Amikor a kötelet húzza, a csörlő kiegyensúlyozódik. A KÖTELET NE TEKERJE A KEZE VAGY A TESTE KÖRÉ! ÜGYELJEN, HOGY A KÖTELET NE TESTKÖZELBEN GYŰJTSE ÖSSZE; ÜGYELJEN, HOGY A LÁBA NE AKADJON BELÉ. MŰKÖDÉS KÖZBEN FIGYELMESEN ELLENŐRIZZE A CSÖRLŐDOBOT, ÉS ÜGYELJEN, HOGY A KÖTÉL NE KERÜLJÖN RÁ A DOBRA. HA EZ TÖRTÉNIK, LAZÍTSA MEG A KÖTELET ÉS ÁLLÍTSA LE A MOTOR MŰKÖDÉSÉT, AMÍG A KÖTELET ÁTHELYEZI Ha a kötél megcsúszik Ha a kötél megcsúszik a dobon a csörlő működése közben, állítson be egy negyedik kötélsort a dobra. Ha a csörlő eléri a maximális teherbírását, a motor leáll. Ezután újra el kell végeznie a beállításokat (tárcsák) vagy meg kell ráznia a rakományt (lásd a részt) A ''rakomány'' megrázása Húzza meg a kötelet, amíg a motor a leálláshoz közel kerül, majd engedje el a kötelet. Ismét húzza meg a kötelet, majd engedje el és addig ismételje a műveletet, amíg szükséges. AZ ELJÁRÁST ÓVATOSAN KELL HASZNÁLNI, UGYANIS HŐ KELETKEZIK ÉS A KÖTÉL KOPÁSA FELGYORSULHAT. HA A CSÖRLŐ VONTATJA A KÖTELET, DE A RAKOMÁNY NEM MOZDUL (AMI GYAKRAN ELŐFORDUL NAGYON HOSSZÚ KÖTÉL ESETÉN), A KÖTÉL NYÚLIK, ÉS HA ELÉRI A SZAKADÁSI PONTOT VISSZAPATTANHAT A KEZELŐ FELÉ. LASSAN LAZÍTSON A KÖTÉLEN, DE LEGYEN ÓVATOS. HA A KÖTÉL GYORSAN KICSÚSZIK A KEZÉBŐL, ÉGÉSI SÉRÜLÉSEKET OKOZHAT VAGY BERÁNTHATJA A CSÖRLŐ FELÉ A csörlőzés szüneteltetése LASSAN lazítsa meg a kötelet és hagyja csúszni a csörlődobon. HA A KÖTÉL MEGFESZÍTETT ÁLLAPOTBAN VAN, NE HAGYJA NÉHÁNY MÁSODPERCNÉL TÖBB IDEIG CSÚSZNI A DOBON - A SÚRLÓDÁS SORÁN KELETKEZŐ HŐ ELOLVASZTHATJA VAGY KÁROSÍTHATJA A KÖTELET. 15

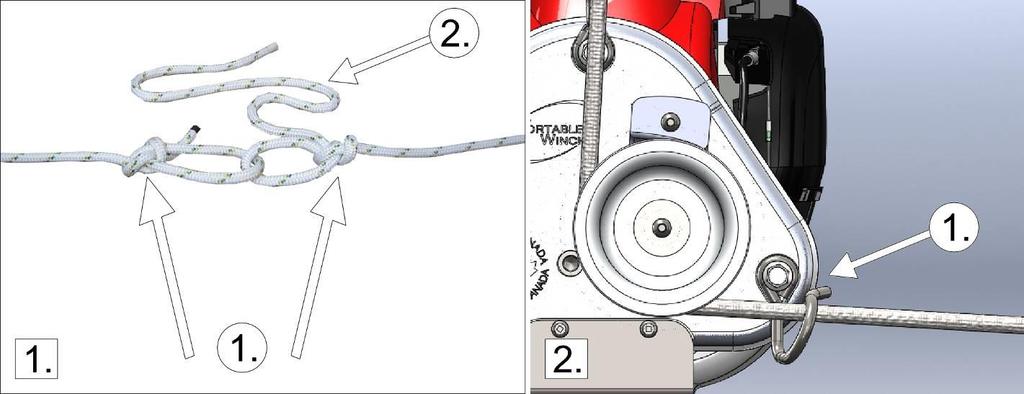

16 Ha túl rövid a kötél Ha a kötél túl rövid, össze kell kötnie két kötelet: 1) 1. ábra, 1. sz.: tengerészcsomó segítségével (3.2.1 rész) kösse össze a két kötelet; 2) 1. ábra, 2. sz.: FONTOS: a rakományt tartó kötél esetén a csomóból kilógó kötélvéget hagyja kb. 1 m hosszúra. Szüksége lesz rá a csörlőzés újrakezdéséhez a csomók kioldását követően; 3) 2. ábra, 1. sz.: Állítsa le a csörlőt MIELŐTT a csomó eléri a csörlő kötélvezetőjének bemeneti horgát, mert a csomó NEM HALAD ÁT rajta; 4) Lazítsa meg a kötelet. Szükség esetén, rögzítse a rakományt egy mozdulatlan tárgyhoz; 5) Oldja ki a csomókat és a második kötél fennmaradó részét (1 m) tekerje a csörlődobra és kezdje el újra a csörlőzést A csörlő leállítása 1) Fokozatosan lazítsa meg a kötelet, hogy a csörlőt lassan a talajra engedje; 2) Az indítókart állítsa üresjáratba; 3) Kapcsolja ki a gyújtáskapcsolót. 4.0 Karbantartás 4.1 Tisztítás A művelet befejeztével tisztítsa meg és szárítsa meg a csörlőt. ELLENŐRIZZE A CSÖRLŐT, A KAMPÓKAT, A CSOMÓKAT, ÉS A POLIÉSZTER HEVEDERT, ÉS GYŐZŐDJÖN MEG, HOGY NEM ÉSZLELHETŐK KÁROSODÁS VAGY KOPÁS JELEI. Rendszeresen távolítsa el a csörlődobot és tisztítsa meg a tengely környékét (1. ábra). Az összegyűlt szennyeződés károsíthatja a tengelytömítést. A korrózió megelőzésére használjon olajat. 16

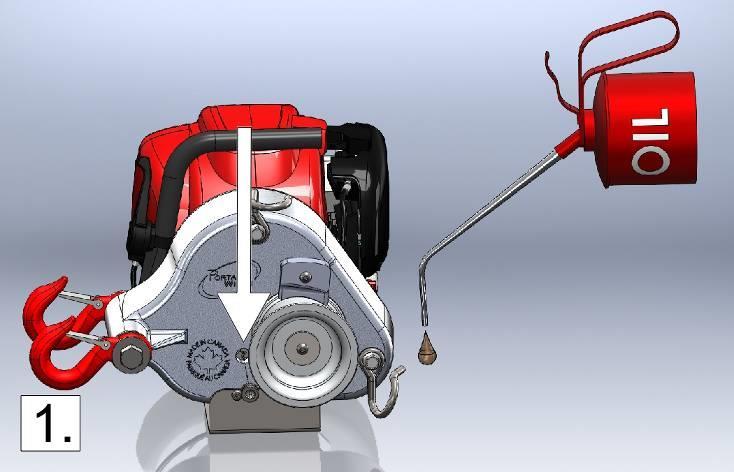

17 4.2 Síkosítás A hajtóművet gyárilag síkosítják és nem igényel további síkosítást vagy karbantartást. Ha szivárgást észlel, ellenőrizze az oljaszintet a csörlőt egy egyenletes felületre helyezve és eltávolítva az olajdugaszt (1. ábra). Használjon 8 mmes imbuszkulcsot. Döntse a maga irányába; a nyíláson egy kevés olajnak kell kifolynia. Szükség esetén használhat SAE80W90EP típusú hajtómű olajat. 4.3 Honda motor A gép karbantartását a Honda motor felhasználói kézikönyvében közzétett utasítások szerint végezze. 4.4 Tárolás A Portable Capstan Winch TM (hordozható függőleges tengelyű) csörlőt mindig a védőlemezre állítva tárolja. A motor tárolására vonatkozó adatokért lásd a Honda motor felhasználói kézikönyvet. 4.5 Szikrafogó Ha a Portable Capstan Winch TM csörlő el van látva az opcionális szikrafogóval, minden száz (100) óra elteltével meg kell azt tisztítania. A motor tisztítására vonatkozó adatokért lásd a Honda motor felhasználói kézikönyvet. 5.0 További adatok 5.1 Tartozékok A tartozékok teljes listája elérhető. A listát megtekintheti honlapunkon, a címen. 17

18 5.2 Garancia A Portable Winch Co. termékek garanciával rendelkeznek az anyagok meghibásodását és a termék megmunkálását illetően, amíg az eredeti vásárló'' tulajdonában vannak az alábbi meghatározás szerint. Az ''eredeti vásárló'' egy olyan fél vagy személy aki a csörlőt és/vagy a tartozékokat egy hivatalos Portable Winch Co. forgalmazótól vásárolja meg és a vásárlást igazoló eredeti számlával rendelkezik. A garancia átruházható abban az esetben, ha a végfelhasználó rendelkezik az eredeti vásárlási számlával. Ez a garancia nem vonatkozik a ''kopó alkatrészekre'', amelyek a csörlő használata során kapcsolatba kerülnek a kötéllel. A PCW3000 Portable Capstan Winches (hordozható függőleges tengelyű) csörlők a következő garanciával rendelkeznek: Csörlő komponensek: o Magánszemély általi használatra: Egy (1) év garancia (a szolgáltatást a Portable Winch Co. és/vagy forgalmazói biztosítják); o Kereskedelmi használatra: Egy (1) év garancia (a szolgáltatást a Portable Winch Co. és/vagy forgalmazói biztosítják); Motor: A Honda motor garanciáját a Honda Motor Corporation biztosítja és a garanciaidő országok és felhasználás szerint változik. A garancia alatt álló csörlőmotor minden Honda szervizközpontban javítható. Őrizze meg a vásárlói szelvényt (sorszámmal ellátott számla). A garanciaperiódus kezdetének megállapítására szolgál. A Portable Winch Co. saját belátása szerint kicseréli vagy megjavítja a meghibásodott termékeket. Az összes többi Portable Winch TM tartozék egy (1) év garanciával rendelkezik. Részletekért lásd a Portable Winch Co. garanciapolitikáját a címen. A garancia díjmentes kibővítése Köszönjük, hogy a termékünket választotta. Ennek fejében még EGY (1) ÉV GARANCIÁT ajánlunk fel DÍJMENTESEN! Egyszerűen regisztrálja a megvásárolt csörlőt a címen vagy telefonon a PULL (7855) vagy számokon. 5.3 Gyártási szám helye A csörlő gyártási száma a biztonsági figyelmeztető címkén látható a csörlőház jobb oldalán, illetve bevésve található a csörlő burkolatába a csörlődob bal oldalán. 18

19 5.4 CE megfelelőségi nyilatkozat MEGFELELŐSÉGI NYILATKOZAT Mi a Kijelentjük, hogy a A következő rendeltetésszerű használatra PORTABLE WINCH CO Thomas-Tremblay St. Sherbrooke, QC J1G 5G5 KANADA Tel: Portable Capstan Winch PCW3000 modell Nem gördülő tárgyak vontatására +45º fokos szögben a vízszintes síkhoz viszonyítva Megfelel a gépi berendezésekre vonatkozó 2006/42/EK irányelv összes vonatkozó előírásának. Megfelel a /108/EK Elektromágneses összeférhetőségre vonatkozó irányelv érvényes előírásainak Mr. Gerold Vonblon, Landstrasse 28, A-6714 Nuziders Feljogosult a műszaki dokumentáció összeállítására. Aláírás: Név: Beosztás: Pierre Roy Ügyvezető Igazgató Gyártás helye: Sherbrooke, QC, Kanada április

20 Robbantott nézet és alkatrész lista

21 TERMÉKSZÁM ALKATRÉSZ SZ. ISMERTETÉS MENNY HCS 1/2-13 X 6 - GR5 - ZN LAPOS ALÁTÉT 1/2 - ZN BIZTONSÁGI KAPOCS HÜVELY 2 4 PCA-1281 BIZTONSÁGI KAPOCS 3/4 TON HATSZÖGŰ KARIMÁS FOGAZOTT CSAVAR M8-1,25 X 16MM - ZN KÖTÉLKIMENETI HOROG BHCS M6-1 X 16 MM - SS KÖTÉLVEZETŐ CSÖRLŐDOBHOZ 76 MM CSÖRLŐKAR (PCW3000) INDÍTÓKAR FOJTÓSZELEP-KÁBEL EGYSÉG NEJLON ELLENANYA 1/2-13 ZN SHCS M5-0.8 X 10MM BE/KI KAPCSOLÓ (PCW3000) VÉDŐLEMEZ (PCW3000) FÉMCSAVAR 10 X 1/2 - ZN KÖTÉLVEZETŐ HOROG CSÖRLŐDOB 76 MM TENGELYKULCS CSÖRLŐDOBHOZ 76 MM DOBRÖGZÍTŐ ALÁTÉT EGYETEMES GYÁRTÁSI SZÁM ÉS FIGYELMEZTETŐ CÍMKE KÖTÉLBESZERELÉSI CÍMKE PCW DECIBEL FIGYELMEZTETÉS 93 db CÍMKE Műszaki adatok Motor: minden pozíciós 4-ütemű Honda GXH-35cc Maximális vontatóerő (egy kábelen): 700 kg Sebesség: 8 m/perc Csörlődob: 76 mm-es átmérő o Akár 4 kötélsor 10 mm-es kötéllel Hajtómű: alumínium ötvözet; Fogaskerekes áttétel 200:1 Egység súlya: 9,5 kg Méretek (általános): 35 cm hosszú x 28,9 cm széles x 26,1 cm magas Kötél: duplafonású poliészter (nem tartozék) korlátlan kötélhossz o Minimális átmérő: 10 mm o Maximális átmérő: mm 21

22 5.7 Gyártó A Portable Capstan Winches (Hordozható függőleges tengelyű csörlők) gyártója: Portable Winch Co. 1170, Thomas-Tremblay Street Sherbrooke, Quebec, J1G 5G5 KANADA Tel.: Díjmentesen hívható (Kanada és USA): Fax: info@portablewinch.com 22
