1 CSÖRLŐVEL TM MINDEN MEGOLDHATÓ!

2 ERŐ OTT, TM AHOL SZÜKSÉG VAN RÁ! A Portable Winch Co. a benzinmotoros csörlők vezető gyártója a világon. Más csörlőkkel ellentétben a mi csörlőink igazán kicsik és erősek. Ha a hagyományos erőforrásoktól messze végzi munkáját, vagy értékeli a tetszőleges kötélhossz nyújtotta kényelmet, csörlőink rendelkeznek a szükséges teljesítménnyel!

3 Előnyök Hordozható Tetszőleges kötélhossz Erős Állandó húzóerő Folyamatos használat Valódi erő Könnyű Gyorsan rögzíthető Könnyen használható Biztonságos Biztonságos Nem kell aggódni a túlmelegedés miatt

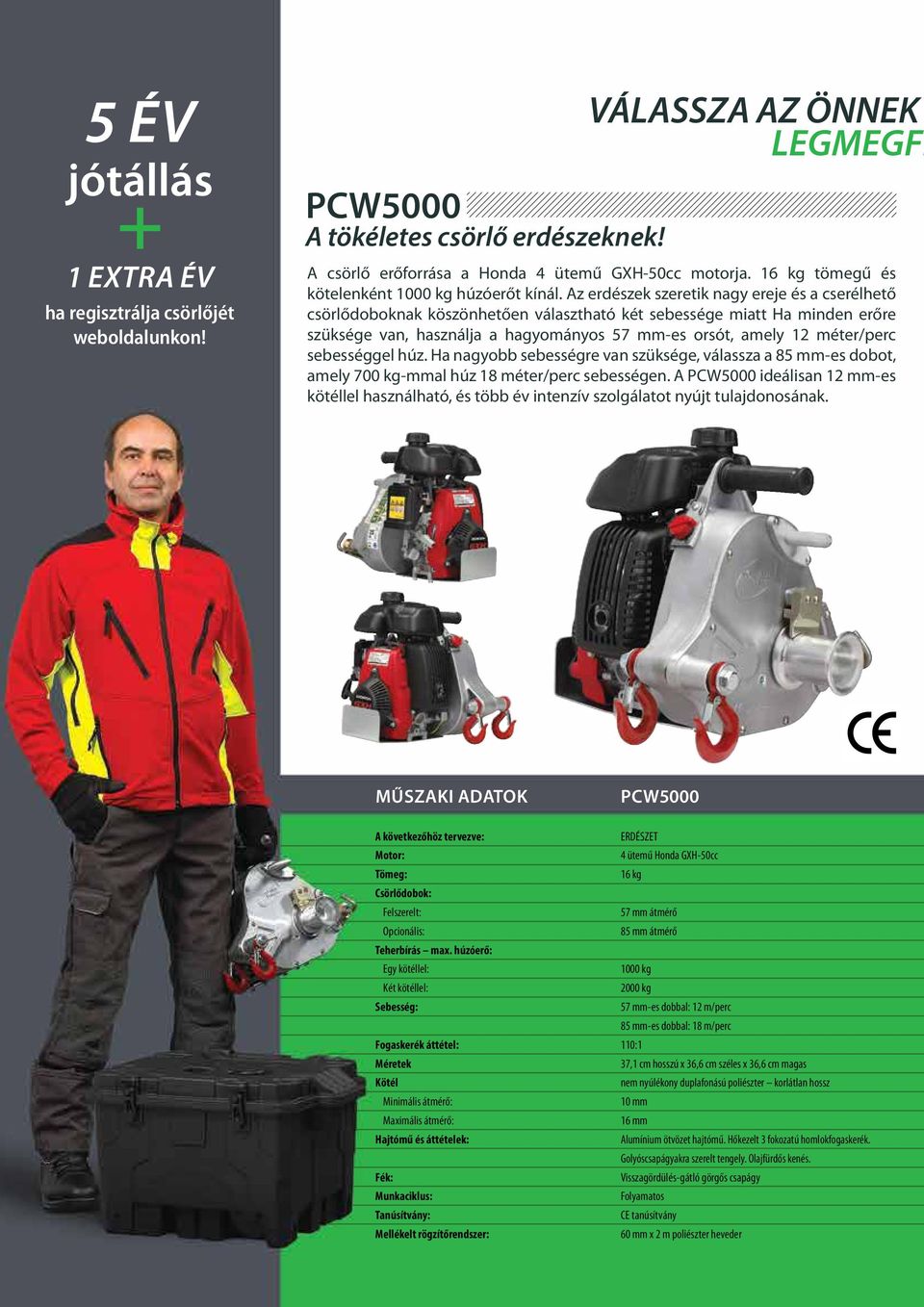

4 5 év jótállás + 1 extra év ha regisztrálja csörlőjét weboldalunkon! PCW5000 A tökéletes csörlő erdészeknek! VÁLASSZA AZ ÖNNEK LEGMEGFE A csörlő erőforrása a Honda 4 ütemű GXH-50cc motorja. 16 kg tömegű és kötelenként 1000 kg húzóerőt kínál. Az erdészek szeretik nagy ereje és a cserélhető csörlődoboknak köszönhetően választható két sebessége miatt Ha minden erőre szüksége van, használja a hagyományos 57 mm-es orsót, amely 12 méter/perc sebességgel húz. Ha nagyobb sebességre van szüksége, válassza a 85 mm-es dobot, amely 700 kg-mmal húz 18 méter/perc sebességen. A PCW5000 ideálisan 12 mm-es kötéllel használható, és több év intenzív szolgálatot nyújt tulajdonosának. Műszaki adatok PCW5000 A következőhöz tervezve: ERDÉSZET Motor: 4 ütemű Honda GXH-50cc Tömeg: 16 kg Csörlődobok: Felszerelt: 57 mm átmérő Opcionális: 85 mm átmérő Teherbírás max. húzóerő: Egy kötéllel: 1000 kg Két kötéllel: 2000 kg Sebesség: 57 mm-es dobbal: 12 m/perc 85 mm-es dobbal: 18 m/perc Fogaskerék áttétel: 110:1 Méretek 37,1 cm hosszú x 36,6 cm széles x 36,6 cm magas Kötél nem nyúlékony duplafonású poliészter korlátlan hossz Minimális átmérő: 10 mm Maximális átmérő: 16 mm Hajtómű és áttételek: Alumínium ötvözet hajtómű. Hőkezelt 3 fokozatú homlokfogaskerék. Golyóscsapágyakra szerelt tengely. Olajfürdős kenés. Fék: Visszagördülés-gátló görgős csapágy Munkaciklus: Folyamatos Tanúsítvány: CE tanúsítvány Mellékelt rögzítőrendszer: 60 mm x 2 m poliészter heveder

5 LELŐBB CSÖRLŐT! PCW3000 Az ideális csörlő vadászoknak! A csörlő erőforrása a Honda 4 ütemű GX-35cc motorja. A teljes csörlő 9,5 kg, és kötelenként 700 kg húzóerőt kínál. Az ok, amiért ilyen népszerű a vadászok körében az, hogy nagy teljesítményt nyújt a könnyű hordozhatóság mellett. Egy sor olyan hozzá tervezett tartozékkal egészíthető ki, melyek kifejezetten a nagy távolságú szállításra termettek: könnyű szerkezetű csomagvázon, vagy járműre szerelve nagy szilárdságú egyedi műanyag védőburkolatában. Ez az innovatív csörlő páratlan a piacon, és kiváló választás vadászok számára. Ennek az új technológiának köszönhetően nincs többé elérhetetlen zsákmány. 1 év jótállás + 1 extra év ha regisztrálja csörlőjét weboldalunkon! PCW3000 VADÁSZAT 360 o -ban dönthető 4 ütemű GX-35cc 9,5 kg 76 mm átmérő nincs 700 kg 1400 kg 8 m/perc 200:1 35 cm hosszú x 28,9 cm széles x 26,1 cm magas nem nyúlékony duplafonású poliészter korlátlan hossz 10 mm 12 mm Alumínium ötvözet hajtómű. Hőkezelt 3 fokozatú homlokfogaskerék. Golyóscsapágyakra szerelt tengely. Olajfürdős kenés. Visszagördülés-gátló görgős csapágy Folyamatos CE tanúsítvány 60 mm x 2 m poliészter heveder

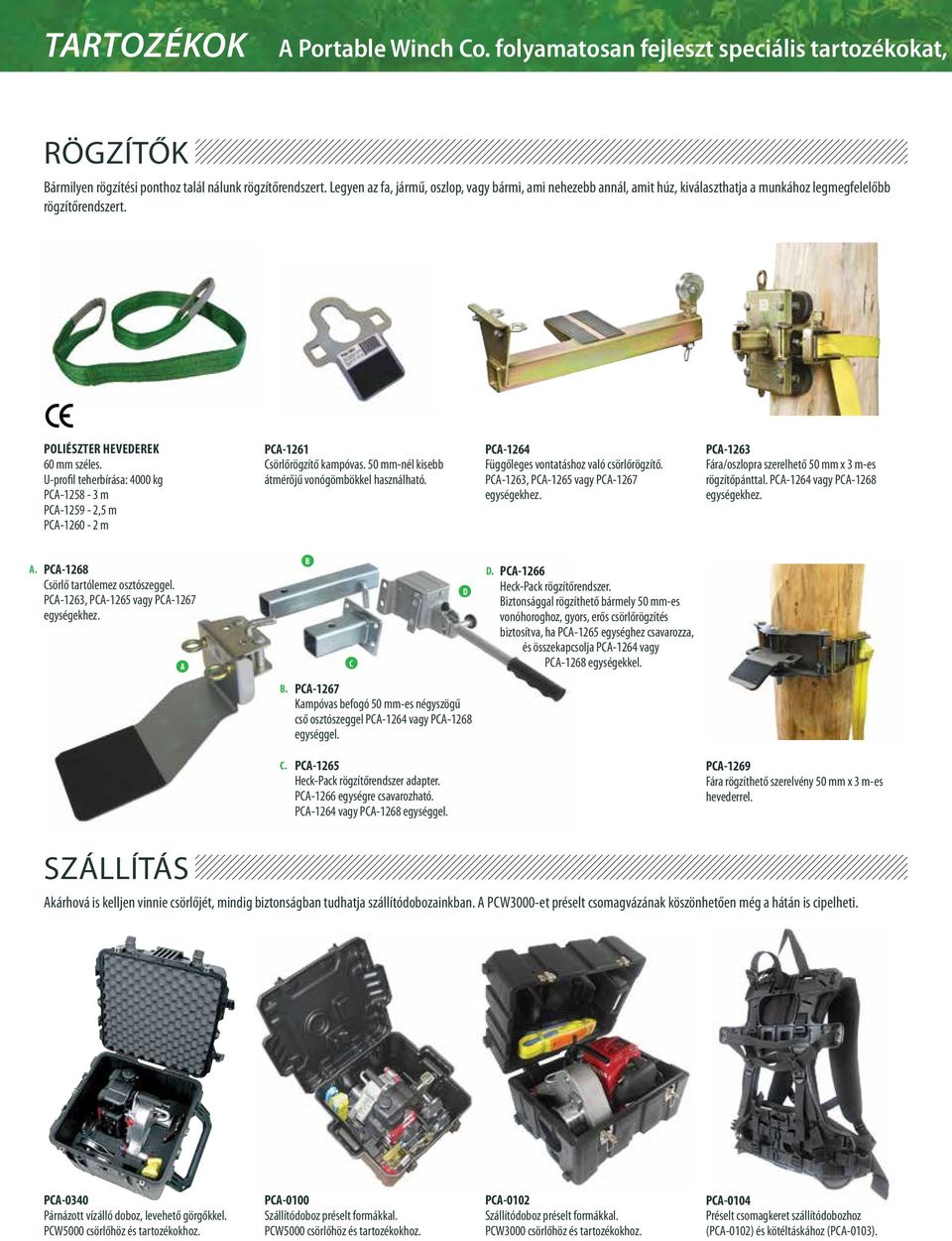

6 TARTOZÉKOK A Portable Winch Co. folyamatosan fejleszt speciális tartozékokat, RÖGZÍTŐK Bármilyen rögzítési ponthoz talál nálunk rögzítőrendszert. Legyen az fa, jármű, oszlop, vagy bármi, ami nehezebb annál, amit húz, kiválaszthatja a munkához legmegfelelőbb rögzítőrendszert. Poliészter hevederek 60 mm széles. U-profil teherbírása: 4000 kg PCA m PCA ,5 m PCA m PCA-1261 Csörlőrögzítő kampóvas. 50 mm-nél kisebb átmérőjű vonógömbökkel használható. PCA-1264 Függőleges vontatáshoz való csörlőrögzítő. PCA-1263, PCA-1265 vagy PCA-1267 egységekhez. PCA-1263 Fára/oszlopra szerelhető 50 mm x 3 m-es rögzítőpánttal. PCA-1264 vagy PCA-1268 egységekhez. A. PCA-1268 Csörlő tartólemez osztószeggel. PCA-1263, PCA-1265 vagy PCA-1267 egységekhez. A B C D D. PCA-1266 Heck-Pack rögzítőrendszer. Biztonsággal rögzíthető bármely 50 mm-es vonóhoroghoz, gyors, erős csörlőrögzítés biztosítva, ha PCA-1265 egységhez csavarozza, és összekapcsolja PCA-1264 vagy PCA-1268 egységekkel. B. PCA-1267 Kampóvas befogó 50 mm-es négyszögű cső osztószeggel PCA-1264 vagy PCA-1268 egységgel. C. PCA-1265 Heck-Pack rögzítőrendszer adapter. PCA-1266 egységre csavarozható. PCA-1264 vagy PCA-1268 egységgel. PCA-1269 Fára rögzíthető szerelvény 50 mm x 3 m-es hevederrel. SZÁLLÍTÁS Akárhová is kelljen vinnie csörlőjét, mindig biztonságban tudhatja szállítódobozainkban. A PCW3000-et préselt csomagvázának köszönhetően még a hátán is cipelheti. PCA-0340 Párnázott vízálló doboz, levehető görgőkkel. PCW5000 csörlőhöz és tartozékokhoz. PCA-0100 Szállítódoboz préselt formákkal. PCW5000 csörlőhöz és tartozékokhoz. PCA-0102 Szállítódoboz préselt formákkal. PCW3000 csörlőhöz és tartozékokhoz. PCA-0104 Préselt csomagkeret szállítódobozhoz (PCA-0102) és kötéltáskához (PCA-0103).

7 hogy csörlőink a lehető legsokoldalúbbak legyenek. Tartozékok teljes skáláját kínáljuk, így CSIGÁK Csigák használatával módosíthatja a teher húzási irányát, hogy megemelje a kötelet, illetve hogy megduplázza, megháromszorozza, esetleg megnégyszerezze a húzóerőt. PCA-1271 Oldalirányú önleállító alumínium csiga. 1 darab 62 mm átmérőjű alumínium hüvely. MTSz: 40 kn PCA-1272 Kettős oldalirányú önleállító alumínium csiga. 2 darab 62 mm átmérőjű alumínium hüvely. MTSz: 40 kn PCA-1292 Oldalirányú alumínium csiga. 1 darab 63 mm átmérőjű alumínium hüvely. MTSz: 50 kn. PCA-1273 Oldalirányú kettős csigasor rozsdamentes acélból 2 darab 100 mm átmérőjű alumínium hüvely. MTH: 44 kn Látogasson el weboldalunkra, hogy megtudja, hogyan alakíthatja át QUAD-ját ezekkel az eszközökkel és egy PCA-1310 segítségével igazi vontatógéppé! PCA-1291 Automatikus kioldás PCA-1270 egységhez. PCA-1274 Oldalirányú csigasor rozsdamentes acélból 1 darab 100 mm átmérőjű alumínium hüvely. MTH: 22 kn PCA-1275 Oldalirányú csigasor rozsdamentes acélból 1 darab 76 mm átmérőjű alumínium hüvely. MTH: 16 kn PCA-1270 Fedél nélküli sarokcsiga. 1 darab 100 mm átmérőjű acél hüvely. Használható PCA-1291 egységgel. MTH: 20 kn KÖTELEK Duplafonású poliészter kötelek A legjobb teljesítmény érdekében mindig eredeti Portable Winch Co. köteleket használjon csörlőjéhez. A duplafonatos szerkezet és a kis mértékű nyúlékonyság tartóssá és biztonságossá teszik. CSÚSZÓKÚP A csúszókúp megakadályozza a farönkök elakadását gyökerekben, tuskókban és faágakban. Megvédi a vontatási útvonalon elhelyezkedő fákat is a sérüléstől. 10 mm - MTSz: 2200 kg 12 mm - MTSz: 3300 kg * PCA-1205M 10 mm x 50 m PCA-1203M 10 mm x 100 m* PCA-1206M 10 mm x 200 m PCA-1215M 12 mm x 50 m PCA-1213M 12 mm x 100 m* PCA-1214M 12 mm x 150 m PCA-1216M 12 mm x 200 m* PCA-1218M 12 mm x 300 m* * Kábelkötéssel és végelzáróval mindkét végen. PCA-1290 Csúszókúp 50 cm átmérőjű farönkökhöz.

8 bármikor kihozhatja a legtöbbet csörlőjéből. KÖTÉLTÁSKÁK Ezek a táskák ideálisak a kötelek és kisebb tartozékok szállítására/tárolására és az összegubancolódás elkerülésére. PCA-1255 Kis táska. 50 m 12 mm-es kötélnek. PCA-1256 Közepes táska (vállpánttal). 100 m 12 mm-es kötélnek. PCA-1257 Nagy táska. 150 m 12 mm-es kötélnek. PCA-1257XL Extranagy táska. 200 m 12 mm-es kötélnek. PCA-0103 Vinil kötéltáska csomagrögzítőhöz (PCA-0104). 50 m 10 mm-es kötélnek. EGYEBEK A nagyszerű tartozékok közül a felhasználási terület alapján is válogathat. A B PCA-1372 HPPE fojtókötél (10 mm x 2,1 m) acél rúddal. MTSz: 69 kn PCA mm x 2,1 m fojtólánc C-horoggal és acélrúddal. MTSz: 55 kn Akasztóhorgok MTH: 20 kn A. PCA-1280 B. PCA-1282 retesszel PCA-1281 biztonsági kallantyús kampó. MTH: 7,3 kn PCA-1299 C-kampó lánchoz 6 7 mm átmérővel. MTH: 20 kn A B C Acél karabínerek A. PCA-1276 MTSz: 25 kn B. PCA-1701 MTSz: 70 kn C. PCA-1702 MTSz: 50 kn KAPCSOLÓHORGOK PCA mm MTH: 19,6 kn PCA mm MTH: 31,9 kn PCA mm MTH: 46,6 kn PCA-1310 Vonólemez vonóhorogra, kötélhez vagy lánchoz. 50 mm-nél kisebb átmérőjű vonógömbökkel használható. Csörlődobok kötélvezetővel PCA mm PCW5000 egységhez PCA mm PCW5000 egységhez PCA mm PCW3000 egységhez KONCVERZIÓS TÁBLÁZAT PCA-1151 Szikrafogó Honda GXH-50 motorhoz. kn T (M) KG LB 1 0,1 101, , , , ,45 1 A Newton az erő nemzetközi (SI) mértékegysége; jelentése az az eredő erő, amely 1 kg tömeg 1 m/s 2 -es gyorsulásához szükséges. A Megengedhető terhelési határ (MTH) az a maximális terhelés, amelyet semmilyen körülmények közt nem szabad túllépni. A Minimális törőszilárdságot (MTSz) töréspróbán mérték. Egy alkalmas biztonsági tényezővel el kell osztani.

9 KÉSZLETEK Ahhoz, hogy hatékonyan dolgozhasson csörlőjével, a megfelelő tartozékokra van szüksége. Különféle készleteinket speciális felhasználási területekhez állítottuk össze; a megfelelő tartozékokat tartalmazzák munkája elvégzéséhez. Erdészeti készlet PCW5000-FK Ez a készlet erdészeti munkák esetén segít megbirkózni minden olyan helyzettel, amellyel egy erdőben szembekerülhet. Csökkentheti a fatörzsek súrlódását a földön, más irányba vezetheti vagy megkettőzheti a kötelet, így a maximumot hozhatja ki minden húzásból. Vadászati készlet PCW3000-HK Vadászként mindenképp vegye számításba ezt a készletet. Minden olyan tartozékot tartalmaz, amely a csörlő szállításához, kihelyezéséhez, és a nagy zsákmány könnyű elszállításához nélkülözhetetlen. Ha egyedi igényei vannak, létrehozhatja saját készletét! Egyszerűen csak látogasson el a oldalra.

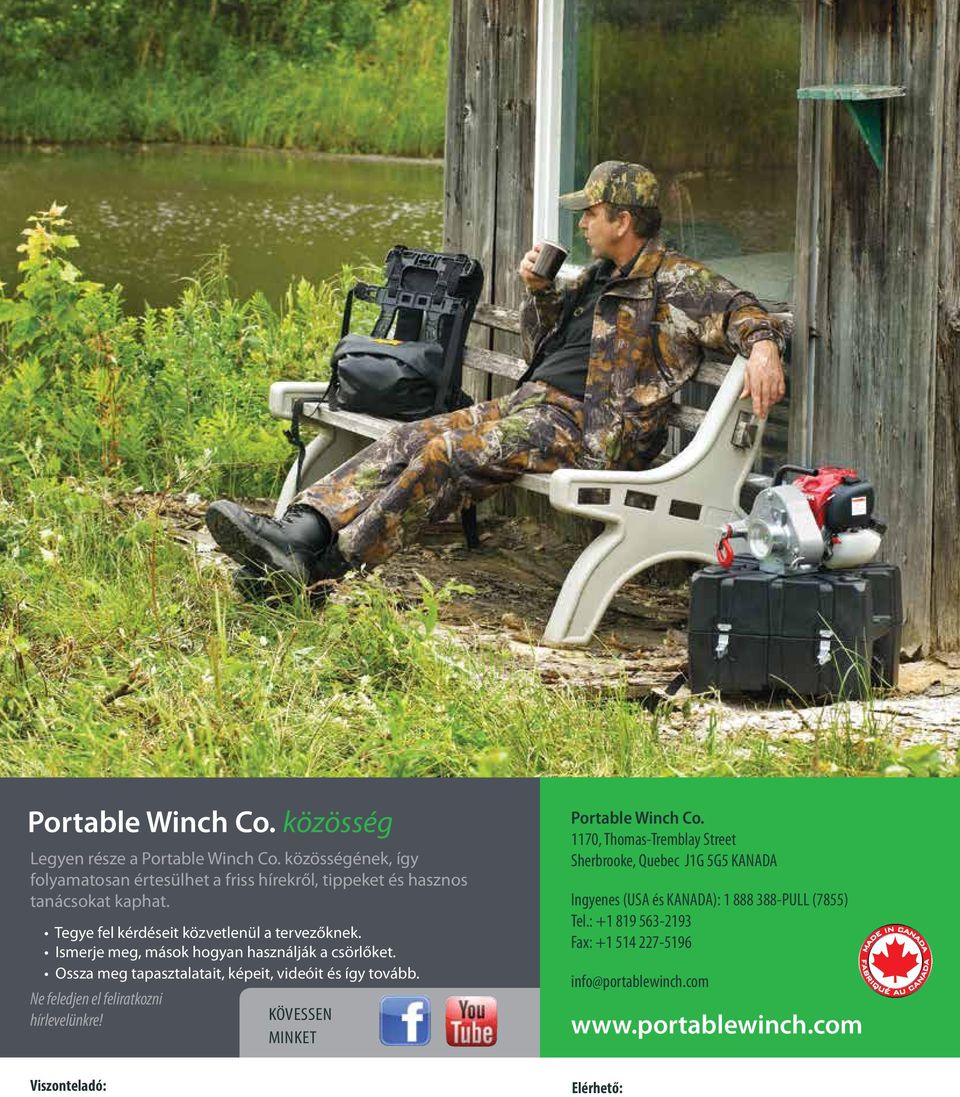

10 Portable Winch Co. közösség Legyen része a Portable Winch Co. közösségének, így folyamatosan értesülhet a friss hírekről, tippeket és hasznos tanácsokat kaphat. Tegye fel kérdéseit közvetlenül a tervezőknek. Ismerje meg, mások hogyan használják a csörlőket. Ossza meg tapasztalatait, képeit, videóit és így tovább. Ne feledjen el feliratkozni hírlevelünkre! KÖVESSEN minket Portable Winch Co. 1170, Thomas-Tremblay Street Sherbrooke, Quebec J1G 5G5 KANADA Ingyenes (USA és KANADA): PULL (7855) Tel.: Fax: info@portablewinch.com Viszonteladó: Elérhető:
