1 SZÜLŐÁGYAK, LM-01., LM-01., LM-01.5, LM-01.6

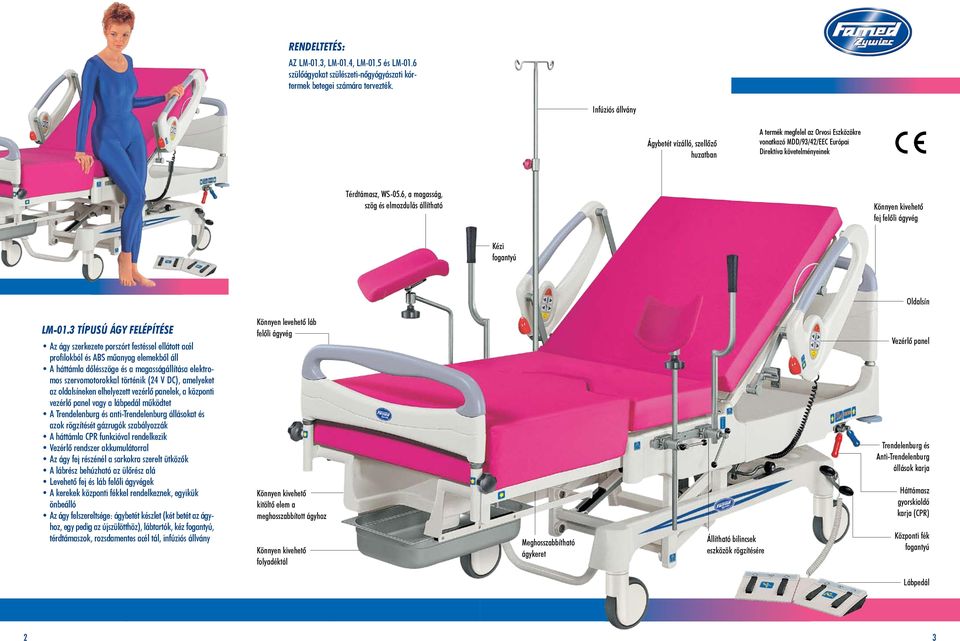

2 RENDELTETÉS: AZ LM-01., LM-01., LM-01.5 és LM-01.6 szülőágyakat szülészeti-nőgyógyászati kórtermek betegei számára tervezték. Infúziós állvány Ágybetét vízálló, szellőző huzatban A termék megfelel az Orvosi Eszközökre vonatkozó MDD/9/2/EEC Európai Direktíva követelményeinek Térdtámasz, WS-05.6, a magasság, szög és elmozdulás állítható Könnyen kivehető fej felőli ágyvég Kézi fogantyú Oldalsín LM-01. TÍPUSÚ ÁGY FELÉPÍTÉSE Az ágy szerkezete porszórt festéssel ellátott acél profilokból és ABS műanyag elemekből áll A háttámla dőlésszöge és a magasságállítása elektromos szervomotorokkal történik (2 V DC), amelyeket az oldalsíneken elhelyezett vezérlő panelek, a központi vezérlő panel vagy a lábpedál működtet A Trendelenburg és anti-trendelenburg állásokat és azok rögzítését gázrugók szabályozzák A háttámla CPR funkcióval rendelkezik Vezérlő rendszer akkumulátorral Az ágy fej részénél a sarkokra szerelt ütközők A lábrész behúzható az ülőrész alá Levehető fej és láb felőli ágyvégek A kerekek központi fékkel rendelkeznek, egyikük önbeálló Az ágy felszereltsége: ágybetét készlet (két betét az ágyhoz, egy pedig az újszülötthöz), lábtartók, kéz fogantyú, térdtámaszok, rozsdamentes acél tál, infúziós állvány Könnyen levehető láb felőli ágyvég Könnyen kivehető kitöltő elem a meghosszabbított ágyhoz Könnyen kivehető folyadéktál Meghosszabbítható ágykeret Állítható bilincsek eszközök rögzítésére Vezérlő panel Trendelenburg és Anti-Trendelenburg állások karja Háttámasz gyorskioldó karja (CPR) Központi fék fogantyú Lábpedál 2

6, a magasság, szög és elmozdulás állítható Könnyen kivehető fej felőli ágyvég Kézi fogantyú Oldalsín LM-01.

3 KÖZPONTI VEZÉRLŐ PANEL (az ágy fekvőfelülete alatt helyezkedik el) az ágy típusától függően használható az ágy funkcióinak lezárására és beállítására az alábbiak szerint: LM-01. magasságállítás és háttámasz döntés, LM-01. magasságállítás, háttámasz és ülőrész döntés, LM-01.6 magasságállítás, ülőrész és háttámasz döntés, Trendelenburg állás LM-01.5 TÍPUSÚ ÁGY JELLEMZŐI: (elektromos szervomotorok nélküli ágy) LM-01.5 LM-01.6 VEZÉRLŐ PANEL Az oldalsínbe van beépítve és az alábbi funkciókat vezérli: ágykeret magasságállítása, háttámasz dőlésszöge, padlóvilágítás kapcsolója, riasztás (nővérhívó rendszerhez kapcsolódás lehetősége). A háttámasz dőlésszögét és a beállítás rögzítését gázrugók végzik. Az ágykeret magasságának állítását lábpedállal működtetett hidraulikus pumpa végzi. A Trendelenburg és anti-trendelenburg állásokat és azok rögzítését gázrugók végzik. ÁGYBETÉT ÚJSZÜLÖTT RÉSZÉRE Az újszülött gondozásához használható. AZ LM-01., LM-01.6 TÍPUSÚ ÁGYAK JELLEMZŐI: A magasság állítása, a háttámasz és az ülőrész dőlésszögének beállítása lábpedállal vagy a központi vezérlő panelről működtetett elektromos szervomotorokkal történik. Az LM-01. típusú ágynál a Trendelenburg és anti-trendelenburg állások és azok rögzítése gázrugókkal történik. Az LM-01.6 típusú ágynál a Trendelenburg helyzet beállítása a központi vezérlő panelről működtetett elektromos szervomotorral történik. Az ágykeret magasságának és a háttámasz dőlésszögének beállítása az oldalsínekről vezérelhető. LM-01. KIVEHETŐ MŰANYAG KITÖLTŐ ELEMEK Az ülőrészhez és a meghosszabbított kerethez használhatók, elősegíti az ágy tisztán tartását. 5

5 TÍPUSÚ ÁGY JELLEMZŐI: (elektromos szervomotorok nélküli ágy) LM-01.5 LM-01.

4 1 2 VÁLASZTOTT SZÜLÉSI POZÍCIÓK: 1 Ülő helyzet 2 Hátradőlt helyzet Vízszintes helyzet Guggoló helyzet A WL-1.5 kapaszkodó használatával ÚJRAÉLESZTÉSI HELYZET: 5 Trendelenburg állás 5 6 7

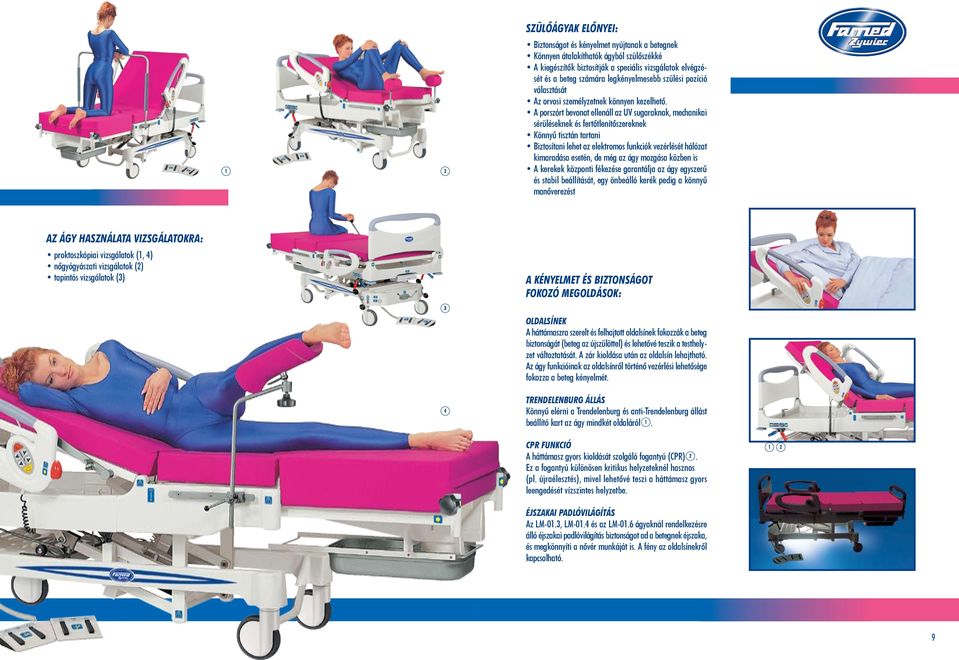

5 1 2 SZÜLŐÁGYAK ELŐNYEI: Biztonságot és kényelmet nyújtanak a betegnek Könnyen átalakíthatók ágyból szülőszékké A kiegészítők biztosítják a speciális vizsgálatok elvégzését és a beteg számára legkényelmesebb szülési pozíció választását Az orvosi személyzetnek könnyen kezelhető. A porszórt bevonat ellenáll az UV sugaraknak, mechanikai sérüléseknek és fertőtlenítőszereknek Könnyű tisztán tartani Biztosítani lehet az elektromos funkciók vezérlését hálózat kimaradása esetén, de még az ágy mozgása közben is A kerekek központi fékezése garantálja az ágy egyszerű és stabil beállítását, egy önbeálló kerék pedig a könnyű manőverezést AZ ÁGY HASZNÁLATA VIZSGÁLATOKRA: proktoszkópiai vizsgálatok (1, ) nőgyógyászati vizsgálatok (2) tapintós vizsgálatok () A KÉNYELMET ÉS BIZTONSÁGOT FOKOZÓ MEGOLDÁSOK: OLDALSÍNEK A háttámaszra szerelt és felhajtott oldalsínek fokozzák a beteg biztonságát (beteg az újszülöttel) és lehetővé teszik a testhelyzet változtatását. A zár kioldása után az oldalsín lehajtható. Az ágy funkcióinak az oldalsínről történő vezérlési lehetősége fokozza a beteg kényelmét. TRENDELENBURG ÁLLÁS Könnyű elérni a Trendelenburg és anti-trendelenburg állást beállító kart az ágy mindkét oldaláról 1. CPR FUNKCIÓ A háttámasz gyors kioldását szolgáló fogantyú (CPR) 2. Ez a fogantyú különösen kritikus helyzeteknél hasznos (pl. újraélesztés), mivel lehetővé teszi a háttámasz gyors leengedését vízszintes helyzetbe. 1 2 ÉJSZAKAI PADLÓVILÁGÍTÁS Az LM-01., LM-01. és az LM-01.6 ágyaknál rendelkezésre álló éjszakai padlóvilágítás biztonságot ad a betegnek éjszaka, és megkönnyíti a nővér munkáját is. A fény az oldalsínekről kapcsolható. 8 9

A porszórt bevonat ellenáll az UV sugaraknak, mechanikai sérüléseknek és fertőtlenítőszereknek Könnyű tisztán tartani Biztosítani lehet az elektromos funkciók vezérlését hálózat kimaradása esetén, de

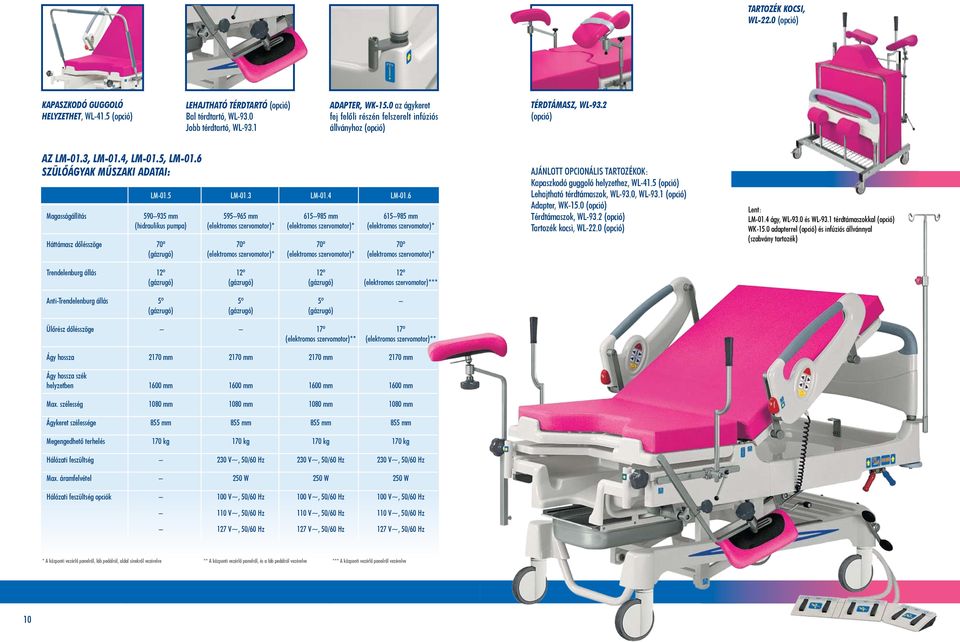

6 TARTOZÉK KOCSI, WL-22.0 (opció) KAPASZKODÓ GUGGOLÓ HELYZETHET, WL-1.5 (opció) LEHAJTHATÓ TÉRDTARTÓ (opció) Bal térdtartó, WL-9.0 Jobb térdtartó, WL-9.1 ADAPTER, WK-15.0 az ágykeret fej felőli részén felszerelt infúziós állványhoz (opció) TÉRDTÁMASZ, WL-9.2 (opció) AZ LM-01., LM-01., LM-01.5, LM-01.6 SZÜLŐÁGYAK MŰSZAKI ADATAI: LM-01.5 LM-01. LM-01. LM-01.6 Magasságállítás mm mm mm mm (hidraulikus pumpa) (elektromos szervomotor)* (elektromos szervomotor)* (elektromos szervomotor)* Háttámasz dőlésszöge 70º 70º 70º 70º (gázrugó) (elektromos szervomotor)* (elektromos szervomotor)* (elektromos szervomotor)* Trendelenburg állás 12º 12º 12º 12º (gázrugó) (gázrugó) (gázrugó) (elektromos szervomotor)*** Anti-Trendelenburg állás 5º 5º 5º (gázrugó) (gázrugó) (gázrugó) Ülőrész dőlésszöge 17º 17º (elektromos szervomotor)** (elektromos szervomotor)** Ágy hossza 2170 mm 2170 mm 2170 mm 2170 mm Ágy hossza szék helyzetben 1600 mm 1600 mm 1600 mm 1600 mm Max. szélesség 1080 mm 1080 mm 1080 mm 1080 mm Ágykeret szélessége 855 mm 855 mm 855 mm 855 mm Megengedhető terhelés 170 kg 170 kg 170 kg 170 kg Hálózati feszültség 20 V~, 50/60 Hz 20 V~, 50/60 Hz 20 V~, 50/60 Hz Max. áramfelvétel 250 W 250 W 250 W Hálózati feszültség opciók 100 V~, 50/60 Hz 100 V~, 50/60 Hz 100 V~, 50/60 Hz 110 V~, 50/60 Hz 110 V~, 50/60 Hz 110 V~, 50/60 Hz 127 V~, 50/60 Hz 127 V~, 50/60 Hz 127 V~, 50/60 Hz AJÁNLOTT OPCIONÁLIS TARTOZÉKOK: Kapaszkodó guggoló helyzethez, WL-1.5 (opció) Lehajtható térdtámaszok, WL-9.0, WL-9.1 (opció) Adapter, WK-15.0 (opció) Térdtámaszok, WL-9.2 (opció) Tartozék kocsi, WL-22.0 (opció) Lent: LM-01. ágy, WL-9.0 és WL-9.1 térdtámaszokkal (opció) WK-15.0 adapterrel (opció) és infúziós állvánnyal (szabvány tartozék) * A központi vezérlő panelről, láb pedálról, oldal sínekről vezérelve ** A központi vezérlő panelről, és a láb pedálról vezérelve *** A központi vezérlő panelről vezérelve 10

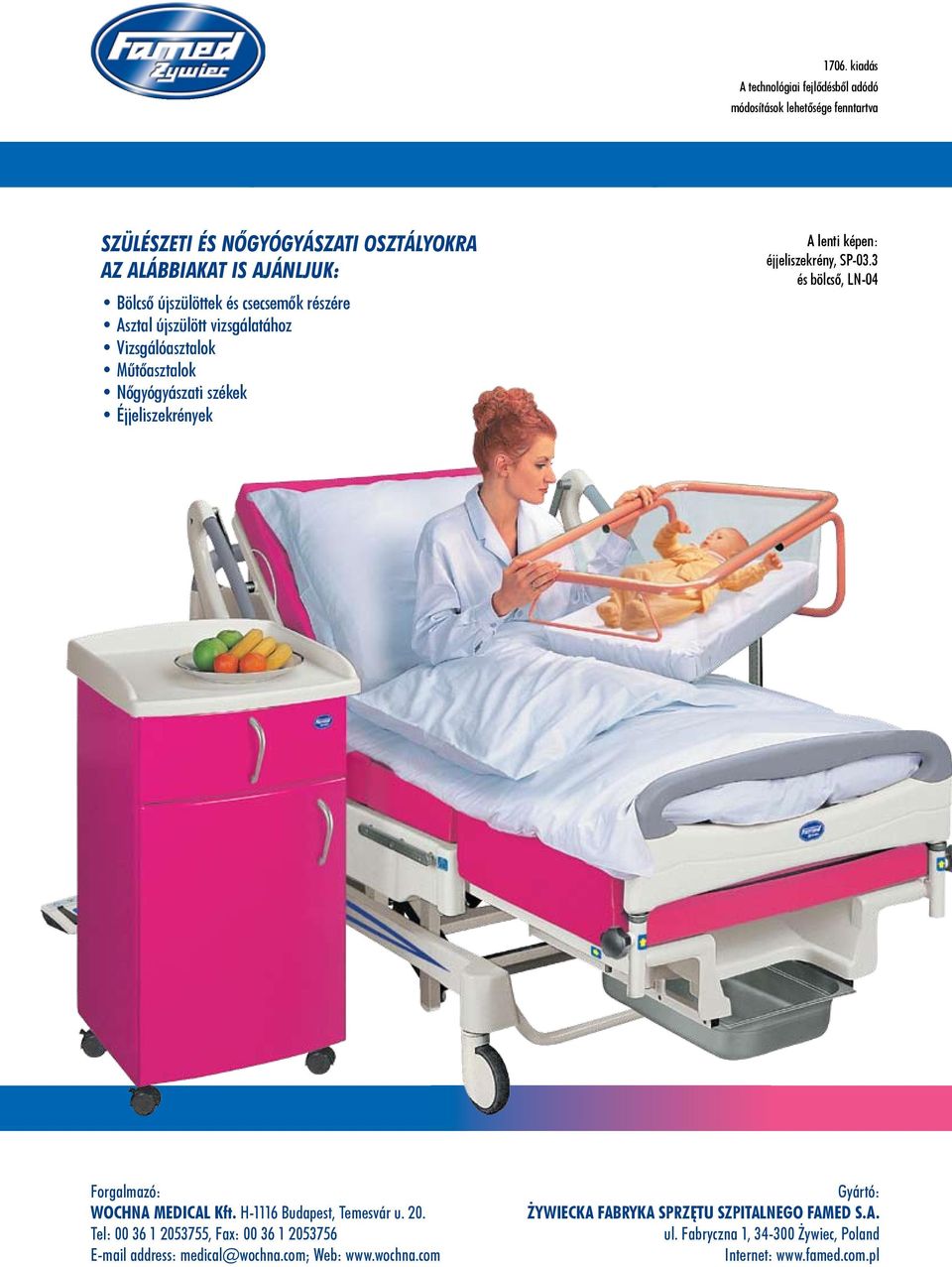

7 1706. kiadás A technológiai fejlődésből adódó módosítások lehetősége fenntartva SZÜLÉSZETI ÉS NŐGYÓGYÁSZATI OSZTÁLYOKRA AZ ALÁBBIAKAT IS AJÁNLJUK: Bölcső újszülöttek és csecsemők részére Asztal újszülött vizsgálatához Vizsgálóasztalok Műtőasztalok Nőgyógyászati székek Éjjeliszekrények A lenti képen: éjjeliszekrény, SP-0. és bölcső, LN-0 Forgalmazó: WOCHNA MEDICAL Kft. H-1116 Budapest, Temesvár u. 20. Tel: , Fax: address: medical@wochna.com; Web: Gyártó: ŻYWIECKA FABRYKA SPRZĘTU SZPITALNEGO FAMED S.A. ul. Fabryczna 1, -00 Żywiec, Poland Internet:

éjjeliszekrény, SP-0. és bölcső, LN-0 Forgalmazó: WOCHNA MEDICAL Kft. H-1116 Budapest, Temesvár u. 20.
