1 4. PADLÓFŰTÉS FEKTETÉSI RENDSZEREK Varionova profillemez Taker rendszer Klett tépőzáras rendszer Ponthegesztett aélhálós rendszer Sanierungssystem 10 felújításhoz TS-14 alaplemez 11

2 4.1. Alapok 4.2. Tervezés Szabványok és irányelvek A REHAU felületfűtés/-hűtés rendszerek tervezésekor és kivitelezésekor a következő szabványokat és irányelveket kell figyelembe venni: DIN 18202, Mérettűrések a magasépítésben DIN 18195, Épületszerkezetek szigetelése EN , Építőipari hőszigetelő termékek B 8110, Hővédelem a magasépítésben B 8115, Hangszigetelés a magasépítésben VDI 4100, Hanggátlás lakások esetén DIN 18560, Esztrihek az építőiparban EN 1264, Felületfűtés rendszerek EN 15377, Épületek fűtési rendszerei Energiatakarékossági rendelet (EnEV) VDI 2078, A hűtőteljesítmény számítása DIN 4102, Tűzvédelem a magasépítésben B 1991, Teherhordó szerkezetekre kifejtett hatások B 2232, Esztrihmunkák H :2010, Épületgépészeti rendszerek hőhordozó közegei 1. rész: Korrózió és vízkőképződés okozta károkkal szembeni védelem zárt melegvizes fűtési rendszerekben DIN , Magasépítmények önsúlya és hasznos teherbírása Építőipari előfeltételek fedett helyiségek, beépített ablakok és ajtók belülről vakolt falak előkészített hornyok/falfülkék a fűtőkör osztó-gyűjtő szekrények felszereléséhez, födém- és faláttörések a fűtősövek átvezetéséhez elektromos áram és vízsatlakozás a szerszámokhoz és a nyomáspróbához a nyers födémnek kellően szilárdnak, tisztának és száraznak kell lenni, és meg kell felelni a DIN szabvány szerinti vízszintes felülettűréseknek a métervonalat be kell jelölni és ellenőrizni kell a talajjal érintkező helyiségek padlóját a DIN szabvány követelményeinek megfelelően szigetelni kell szükség van sőfektetési tervre, amely tartalmazza a fűtőkörök pontos elrendezését és az egyes fűtőkörök sőhosszát fugatervre is szükség van, ha a fűtőkörök kialakításánál mozgási hézagokat kell kialakítani Hő- és lépéshang-szigetelés A padlószerkezetbe kettőnél több lépéshang-szigetelő lemez fektetése tilos! Az összes lefektetett szigetelőréteg teljes összenyomhatósága ne legyen nagyobb a következő értékeknél: 3 kn/m² felületi terhelés mellett 5 mm 5 kn/m² felületi terhelés mellett 3 mm A kábelvezetésre alkalmas műanyag söveket és az egyéb sővezetékeket a kiegyenlítő szigetelőrétegbe kell fektetni. A kiegyenlítő réteg vastagságának a műanyag sövek és sővezetékek méretének megfelelő vastagságúnak kell lennie. A védősövek, vagy más sővezetékek nem haladhatnak át a lépéshangszigetelésen. Polisztirol szigetelés oldószert tartalmazó bitumenes épületszerkezet-szigetelésre vagy bitumenes ragasztóval bedolgozott épületszerkezet-szigetelésre történő lefektetésekor a két szerkezeti elemet feltétlenül el kell választani egymástól takarófóliával. A REHAU rendszereket és kiegészítő hőszigetelést száraz helyen kell tárolni. A szükséges lépéshang-szigetelés vastagságának meghatározása A megfelelő vastagságú lépéshang-szigetelő réteg meghatározó a padlószerkezetek hanggátlása szempontjából. A lépéshang-szigetelés javulásának mértéke a hőszigetelés és a felhasznált esztrihréteg dinamikus merevségének a függvénye. A lépéshang-szigetelésre vonatkozó követelményeket a B8115, valamint a VDI 4100 hanggátlással foglalkozó része tartalmazza. Amennyiben a födémszerkezet korrigált, szabványos lépéshang-szigetelés javítási értéke B8115 ill. VDI 4100 szerinti követelmény, úgy elegendő a kiválasztott lépéshang-szigetelés alkalmazása. Adott födémszerkezet mellett a szükséges lépéshang-szigetelés mértéke a következőképpen számítható ki: L n,w,r = L n,w,eq,r - L w,r + 2 db ahol: L n,w,r = korrigált, szabványos lépéshang-szigetelés értéke L n,w,eq,r = ekvivalens lépéshang-szigetelés értéke (nyers födém) L w,r = esztrih-/szigetelőréteg lépéshang-szigetelés javulásának értéke 2 db = korrekiós érték 12

3 Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint Az Energiatakarékossági rendelet (EnEV) meghatározza és a mindenkori épületre kiállított Energetikai tanúsítványban kimutatja a homlokzatra vonatkozó hőtehnikai követelményeket. Az Energetikai tanúsítványban kimutatott homlokzati hőszükséglettől függetlenül, amennyiben a felületfűtés alatt közvetlenül talaj, külső levegő vagy fűtetlen helyiség található, további meghatározott minimális hővezetési ellenállás értékeket kell figyelembe venni (lásd 3-1. táblázat). A Német Építéstehnikai Intézet (DIBt) előírása alapján amennyiben a hőszigetelésnél a fűtött felület és a külső szerkezeti elem, vagy a szerkezeti elem és egy fűtetlen tér közötti hővezetési ellenállás legalább 2,0 m ² K/W, a felületfűtés járulékos fajlagos szállítási hővesztesége elhanyagolható, és ezért nem kell figyelembe venni az éves energiafelhasználás (DIN V szerinti) kiszámításánál. Alkalmazási eset Hővezetési ellenállás minimális értéke Esetleg szükséges kiegészítő hőszigetelés 1: Fűtött helyiség fölötti födém R 0,75 m²k/w R kiegészítő hőszigetelés = 0,75 - R rendszerlemez 2: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség 1) R 1,25 m²k/w R kiegészítő hőszigetelés = 1,25 - R rendszerlemez 3: Külső légtér feletti helyiség R 2,00 m²k/w ( 5 C >T a 15 C) R kiegészítő hőszigetelés = 2,00 - R rendszerlemez 1) Ha a talajvízszint 5 m, akkor ezt az értéket meg kell növelni táblázat Padlófűtés/-hűtés rendszerek alatti hőszigetelésre vonatkozó minimális követelmények az EN 1264 szabvány szerint Nedves fektetés Padló rétegrend Az ábrán látható példa a REHAU padlófűtés/-hűtés rendszereket szemlélteti Folyékony esztrih alkalmazása Folyékony esztrih alkalmazásakor a következő pontokra különösen ügyelni kell: A teljes felületnek hézagmentesen tömítettnek kell lennie (kádkialakítás). A folyamatos üzemi hőmérséklet nem lehet magasabb, mint 55 C. Nedves helyiségekben a kalium-szulfát esztrihek sak korlátozottan alkalmazhatók. E tekintetben fokozottan be kell tartani a biztonsági előírásokat. Padlófűtés rendszerek Esztrihek és dilatáiós hézagok A fűtőesztrihek tervezési és kivitelezési előírásait a DIN tartalmazza. Emellett figyelembe kell venni az esztrihgyártók esztrihkészítésre és a megengedett felhasználási területekre vonatkozó előírásait ábra Példa egy padlófűtés/-hűtés rendszer rétegrendjére nedves fektetés esetén 1 belső vakolat 2 szegélylé 3 REHAU szegélyszigetelő szalag 4 padlóburkolat 5 habarságy 6 esztrih 7 REHAU ső 8 takarófólia 9 hő- és lépéshang-szigetelés 10 épületszerkezet szigetelése (ha szükséges) 11 nyers födém Fontos, hogy már a tervezés fázisában megegyezés szülessen az építész, a munkában résztvevő fűtésszerelő, esztrihkészítő és padlóburkoló szakiparosok között az alábbi kérdésekben: az esztrih és a padlóburkolat típusa és vastagsága az esztrihmezők kiosztása, valamint a fugák elrendezése és kialakítása az esztrih maradék nedvességtartalmának mérésére szolgáló mérési helyek számának meghatározása 13

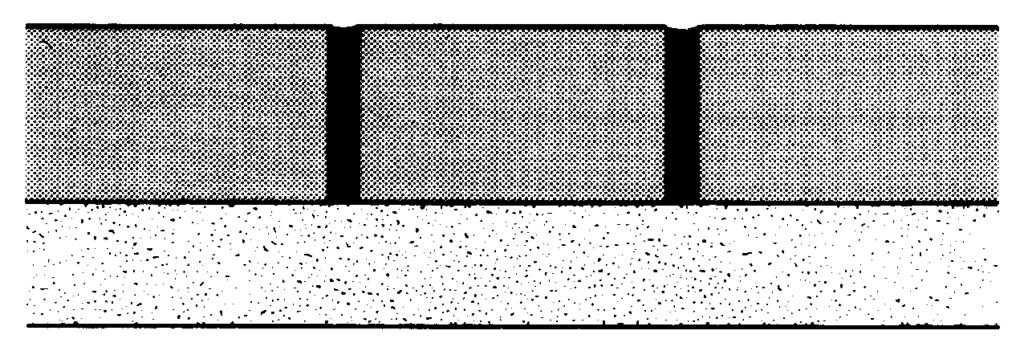

4 Padlóburkolatok és dilatáiós hézagok Kemény burkolat esetén (kerámia burkolólap, parketta stb.) a dilatáiós hézagokat a burkolat felső éléig át kell vezetni. A felpúposodás és a repedések keletkezésének a megakadályozása érdekében ez puha padlóburkolat (műanyagpadló és padlószőnyeg) esetén is ajánlott. Minden burkolatfajtánál feltétlenül egyeztetni kell a burkolóval. A dilatáiós hézagok elrendezése A fűtőkörök elrendezése A fűtőköröket és az esztrihmezőket össze kell hangolni egymással: A fűtőkörök tervezésénél oda kell figyelni arra, hogy azok semmiképpen se haladjanak át a dilatáiós hézagokon. A dilatáiós hézagokat sak satlakozóvezetékek keresztezhetik. A dilatáiós mezőhöz történő átvezetésnél a fűtősöveket mindkét oldalon kb. 15 m-re túlnyúló védősőbe (REHAU védősőbe vagy más szigetelőhéjba) kell húzni, az esetleges nyíró igénybevétellel szembeni védelem éljából. A padlószerkezetekben előforduló esztrihkárosodásokat leggyakrabban a dilatáiós hézagok helytelen elrendezése és kialakítása okozza. A DIN és az EN 1264 szabvány szerint: Az építmény tervezőjével fugatervet kell készíttetni, amelyet a műszaki speifikáió részeként be kell mutatni a kivitelezőnek. Fűtött esztrihek esetén a helyiség határolófalai mentén elhelyezett szegélyszigetelő szalagokon kívül további dilatáiós hézagok kialakítására van szükség: 40 m²-nél nagyobb esztrihfelület esetén vagy 8 m feletti oldalhossz esetén vagy a/b > 1/2 oldalarány esetén építészeti dilatáiók felett szabálytalan alakú mezőknél 4-3. ábra Dilatáiós hézagok helyes elrendezése fűtőkörök esetén 8 m 4-4. ábra Dilatáiós hézagok helytelen elrendezése fűtőkörök esetén 4-2. ábra A dilatáiós hézagok elrendezése mozgási hézag Az esztrihmezők hőmérséklettől függő hosszirányú tágulása a következő módon állapítható meg: l = l 0 x α x T l = lineáris hőtágulás (m) l 0 = a mező hossza (m) α = hosszirányú hőtágulási együttható (1/K) T = hőmérséklet-különbség (K) 14

5 Száraz építési mód/szárazesztrih-elemek Terhelhetőség és alkalmazási terület A gipsz-szálerősítéses szárazesztrihek maximális beépítési hőmérséklete 45 C. A teljes padlószerkezet terhelhetősége, valamint a REHAU száraz fektetésű rendszerek tömör és fagerenda födémeken való alkalmazási területeinek meghatározásakor a szárazesztrih-elemek gyártója által garantált pontszerű és felületi terhelés a mérvadó. Száraz fektetésű rendszer Alkalmazási terület (qk [kn/m²] felületi terhelés mellett) Lakóhelyiségek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) Eladóterek 50 m² alapterületig, lakó- és irodaépületekben D1 (2,0) Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) Asztalokkal terhelt felületek, pl. váróhelyiségek, előadótermek, osztálytermek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) Konfereniatermek, várótermek, konerttermek C5 (5,0) Szabadon járható területek, pl. múzeumi területek, kiállító területek stb. valamint középületek és szállodák bejárati területei C3 (5,0) Sport- és játékterületek, pl. tántermek, sportsarnokok, torna- és erősport-termek, színpadok C4 (5,0) Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) Fermaell 2E22 esztrih elem (vastagság = 25 mm) 1) Fermaell 2E ,0 mm esztrih elem (vastagság = 35 mm) 1) Knauf-Brio 18 esztrih elem (vastagság = 18 mm) 2) Knauf-Brio 23 esztrih elem (vastagság = 23 mm) 2) Knauf-Brio 18 + Knauf-Brio 18 esztrih elem (vastagság = 36 mm) 2) 1 Kérjük, vegye figyelembe a mindenkori Fermaell fektetési irányelveket! 2 Kérjük, vegye figyelembe a mindenkori Knauf fektetési irányelveket! 4-2. táblázat A száraz fektetésű rendszer alkalmazási területe a B 1991, ill. DIN 1055 szerint, Fermaell és Knauf szárazesztrih elemekkel való kombináió esetén Knauf-Brio 23 + Knauf-Brio 23 esztrih elem (vastagság = 46 mm) 2) Padlófűtés rendszerek 15

6 TS-14 alaplemez Alkalmazási terület (qk [kn/m²] felületi terhelés mellett) Fermaell 2E22 esztrih elem (vastagság = 25 mm) 1) Fermaell 2E ,0 mm esztrih elem (vastagság = 35,0 mm) 1) Knauf-Brio 18 esztrih elem (vastagság = 18 mm) Knauf-Brio 23 esztrih elem (vastagság = 23 mm) 2) Knauf-Brio 18 + Knauf Brio 18 esztrih elem (vastagság = 36 mm) 2) Knauf-Brio 23 + Knauf Brio 23 esztrih elem (vastagság = 46 mm) 2) Lakóhelyiségek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) Eladóterek 50 m² alapterületig, lakó- és irodaépületekben D1 (2,0) Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) Asztalokkal terhelt felületek, pl. váróhelyiségek, előadótermek, osztálytermek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) Konfereniatermek, várótermek, konerttermek C5 (5,0) Szabadon járható területek, pl. múzeumi területek, kiállító területek stb. valamint középületek és szállodák bejárati területei C3 (5,0) Sport- és játékterületek, pl. tántermek, sportsarnokok, torna- és erősport-termek, színpadok C4 (5,0) Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) 1 Kérjük, vegye figyelembe a mindenkori Fermaell fektetési irányelveket! 2 Kérjük, vegye figyelembe a mindenkori Knauf fektetési irányelveket! 4-3. táblázat A TS-14 rendszerlemez alkalmazási területei az ÖNORM B 1991, ill. a DIN 1055 szerint Fermaell vagy Knauf szárazesztrih elemek való kombináió esetén Az aljzattal szemben támasztott követelmények Az aljzatnak teherbírónak, száraznak és tisztának kell lennie. A száraz fektetésű rendszer fölött teherelosztó rétegként alkalmazott szárazesztrih lemezek nem rendelkeznek önterülő tulajdonsággal, ezért a száraz fektetésű rendszert fogadó aljzatnak teljesen vízszintesnek kell lennie. A fektetés megkezdése előtt ezért ellenőrizni kell az aljzat vízszintességét, és szükség szerint megfelelő módszerrel biztosítani kell azt. Megfelelő módszerek: 0 10 mm egyenetlenségek esetén: kis felületen: glettelőmassza felvitele (Knauf + Fermaell). nagy felületen: önterülő kiegyenlítő massza felvitele (Knauf + Fermaell). mélyebb egyenetlenségek esetén: kiszintezés megfelelően egymáshoz illeszkedő száraz feltöltéssel, és lefedés min. 10 mm vastag (Fermaell) gipszkarton lemezzel kötött kiegyenlítő habars bedolgozása mm közötti vastagságban Fagerendás födémek A REHAU száraz fektetésű rendszer a mindenkori szárazesztrih gyártó fektetési irányelvei szerinti kivitelezéssel fektethető fagerendás födémekre. A fektetés előtt a fagerendás födém szerkezetét meg kell vizsgálni. Az aljzat terhelés hatására nem hajolhat meg, és nem rugózhat. Adott esetben a laza pallókat savarral rögzíteni kell. A deszkaburkolatok szükséges vastagsága tekintetében be kell tartani a deszkaburkolatra/zsaluzatra vonatkozó követelményeket. Bizonytalan esetben statikai szakvéleményt kell beszerezni a nyersfödém teherbíró képességéről. Hőszigetelés A kiegészítő hőszigetelő lemezeknek ki kell elégíteniük a következő követelményeket: habosított polisztirol (EPS): sűrűség: legalább 30 kg/m³ vastagság: legfeljebb 60 mm poliuretán keményhab (PUR): sűrűség: legalább 33 kg/m³ vastagság: legfeljebb 90 mm REHAU száraz fektetésű rendszer esetén legfeljebb 2 rétegben engedélyezett hőszigetelő lap fektetése, eltolással. Lépéshang-szigetelés Kiegészítő lépéshang-szigetelésként kizárólag a következő anyagok megengedettek: Knauf gyártmányú esztrih elemek: farost hőszigetelő lemez Fermaell gyártmányú esztrih elemek: farost hőszigetelő lemez ásványgyapot hőszigetelő lemez Ha a felületfűtés rendszer alá ásványgyapot hőszigetelő lemez kerül, akkor az ásványgyapot hőszigetelő lemez és a felületfűtés rendszer közé 10 mm vastag gipszkarton lemezt (Fermaell) kell fektetni. Engedélyezett padlószerkezet-változatok A REHAU száraz fektetésű rendszer engedélyezett padlószerkezet-változatai az építmény tervezője által előírt hő- és lépéshang-szigetelési követelményektől, valamint a nyers padló vízszintességétől függenek. 16

7 A fűtőkörök fektetési formái A helyiség hőigénye a fektetési módtól függetlenül biztosítható. A sőfektetés kizárólag a padló felületi hőmérsékletét és a helyiségben történő eloszlását befolyásolja. A helyiség hőigénye a külső fal környékétől a helyiség belső területe felé haladva sökken. A fűtősöveket ezért a magasabb hőigényű területen (peremzónában) általában kisebb osztástávolsággal kell fektetni, mint a tartózkodási zónában. Csigavonalú sőfektetés Egyenletes felületi hőmérséklet a teljes fűtőkörben A sövek kíméletesen fektethetők a problémamentes 90 -os irányváltásokkal. Peremzónák A peremzóna betervezésének szükségessége függ: a külső fal típusától (a fal U-értéke, az ablakfelület mérete és minősége) a helyiség funkiójától Osztástávolság A sigavonalú vagy a dupla kígyóvonalú sőfektetéssel és a peremzónában kisebb, a tartózkodási zónában nagyobb osztástávolság alkalmazásával az egész helyiségben magas komfortérzet a magas fűtőteljesítmény ellenére is kellemes padlóhőmérséklet szükséges előremenő hőmérséklet sökkentése, ezzel alasonyabb energiafelhasználás érhető el. Fektetési módok REHAU felületfűtés/-hűtés esetén A REHAU felületfűtő/-hűtő körök a következő módon fektethetők: Csigavonalú fektetés: Varionova profillemez Taker rendszer ponthegesztett aélháló Egyszeres kígyóvonalú fektetés Varionova profillemez (sak 30-2 alsó lépéshang-szigeteléssel és 11 mmes hőszigeteléssel történő kivitelezés esetén) Taker rendszer RAUFIX-sínes fektetés ponthegesztett aélháló száraz fektetésű rendszer TS-14 alaplemez Sanierungssystem 10 felújításhoz Kettős kígyóvonalú fektetés Varionova profillemez (sak 30-2 alsó lépéshang-szigeteléssel és 11 mmes hőszigeteléssel történő kivitelezés esetén) Vario profillemez REHAU Taker rendszer REHAU RAUFIX-sínes fektetés REHAU ponthegesztett aélháló REHAU Sanierungssystem 10 felújításhoz 4-5. ábra Csigavonalú sőfektetés sűrített osztástávolságú peremzónával 4-6. ábra Csigavonalú sőfektetés előrekapsolt peremzónával Egyszeres kígyóvonalú sőfektetés Az egyszeres kígyóvonalú sőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőső megengedett min. hajlítási sugarára. Padlófűtés rendszerek 4-7. ábra Egyszeres kígyóvonalú sőfektetés 4-8. ábra Egyszeres kígyóvonalú sőfektetés sűrített osztástávolságú peremzónával 17

8 Kettős kígyóvonalú sőfektetés Egyenletes felületi hőmérséklet a teljes fűtőkörben Kettős kígyóvonalú sőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőső megengedett min. hajlítási sugarára Üzembe helyezési útmutató A REHAU felületfűtés/-hűtés rendszerek üzembe helyezése a következő lépéseket foglalja magában: átöblítés, feltöltés és légtelenítés nyomáspróba végrehajtása felfűtés végrehajtása adott esetben a burkolást megelőző felfűtés végrehajtása. Ennek során a következőkre kell ügyelni: A nyomáspróbát és a felfűtést a Nyomáspróba jegyzőkönyv: REHAU felületfűtés/-hűtés (lásd melléklet) és a REHAU felületfűtés/-hűtés felfűtési jegyzőkönyv (lásd melléklet) előírásainak megfelelően kell végrehajtani és jegyzőkönyvezni ábra Kettős kígyóvonalú sőfektetés sűrített osztástávolságú peremzónával Felfűtés Az esztrih bedolgozása után a felfűtés legkorábbi időpontja: ementesztrih esetén 21 nap anhidrit és folyékony esztrih esetén 7 nap vagy a gyártó előírásai szerint Ha a felfűtési fázis után lekapsolják a padlófűtést, az esztrihet védeni kell a huzattól és a túl gyors lehűléstől. Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait. Burkolást megelőző felfűtés A burkolást végző égnek megfelelő mérési eljárással meg kell határoznia az esztrih maradék nedvességét, mielőtt elkezdik a burkolat fektetését. Szükség esetén a megbízónak burkolást megelőző felfűtést kell elrendelnie a szükséges maradék nedvesség eléréséhez. Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait ábra Kettős kígyóvonalú sőfektetés előrekapsolt peremzónával 18

9 Padlóburkolatok A padlóburkolat gyártójának szerelési, fektetési és üzemeltetési ajánlásait pontosan be kell tartani. Textil padlóburkolat A szőnyegpadlót a jobb hőátadás érdekében mindig le kell ragasztani. A szőnyegpadló vastagsága nem haladhatja meg a 10 mm-t. Parketta Padlófűtéshez fából készült padlóburkolatok is használhatók, ekkor azonban számítani kell hézagok keletkezésére. Itt is javasoljuk a leragasztást. Fokozottan ügyelni kell arra, hogy lerakáskor a fa és az esztrih nedvességtartalma megfeleljen a szabványban megengedett értéknek, és a ragasztó tartósan elasztikus maradjon. Műanyagpadlók Műanyagpadlók is használhatók padlófűtéshez. A tekersben vagy lapokban kapható műanyag padlóburkolat fektetésénél ragasztást kell alkalmazni. Kő, klinker, kerámia A padlófűtés számára a legalkalmasabb burkolat a kő-, klinker- vagy egyéb kerámiaburkolat. Korlátozás nélkül alkalmazhatók a hidegburkolásnál megszokott eljárások: a megkötött esztrihre felvitt vékony ágyazatba történő fektetés a megkötött esztrihre felvitt vastag ágyazatba történő fektetés az elválasztó rétegre felvitt habarságyba történő fektetés. A hővezetési ellenállás meghatározása A padlófűtés hőtehnikai számításánál (fűtővíz-hőmérséklet és sőfektetési távolság meghatározása) figyelembe kell venni a padlóburkolat hővezetési ellenállását. A padlóburkolat hővezetési ellenállása nem haladhatja meg az R λ,b = 0,15 m²k/w értéket. A padlóburkolat hővezetési ellenállásának értékét minden méretezésnél pontosan ki kell számolni! Hozzávetőleges méretezésnél a következő táblázat értékei használhatók. Padlófűtés rendszerek Padlóburkolat Vastagság d [mm] Hővezető képesség λ [W/mK] Hővezetési ellenállás R λ,b [m²k/w] Textil padlóburkolat 10 0,07 max. 0,15 Parketta, 8 mm Ragasztóréteg Parketta, 16 mm Ragasztóréteg 8 2 össz össz. 18 0,2 0,2 0,2 0,2 0,04 0,01 össz. 0,05 0,10 0,1 össz. 0,11 Műanyagpadló, pl. PVC 5 0,23 0,022 Kerámia padlólap Vékony habarságy 10 2 össz. 12 1,0 1,4 0,01 0,001 össz. 0,011 Kerámia padlólap Habarságy össz. 20 1,0 1,4 0,01 0,007 össz. 0,017 Természetes- vagy műkő lapok itt: márvány, habarságy össz. 25 3,5 1,4 0,004 0,007 össz. 0, táblázat A leggyakoribb padlóburkolatok hővezető képessége és hővezetési ellenállása. 19

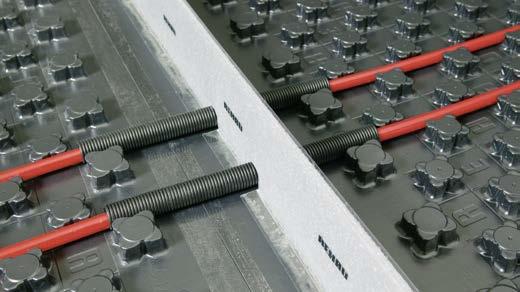

10 4.3. Varionova profillemez Szigetelés nélküli Varionova profillemez és RAUTHERM S 17 x 2,0 mm kombináiója esetén a REHAU lemezrögzítő elemek mellett az aljzathoz (szigeteléshez) történő biztonságos rögzítésről (pl. teljes felületű ragasztás) kell gondoskodni. További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ábra Va0rionova profillemez lépéshang-szigeteléssel az alján 30-2 Leírás A Varionova profillemez 30-2 mm lépéshang-szigeteléssel, 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott, valamint szigetelés nélküli kivitelben kapható mm méretű sövekhez egyszerű és gyors fektetés nagyon jól járható biztonságos sőrögzítés egyszerű méretre szabás Rendszerelemek Varionova profillemez 30-2 lépéshang-szigeteléssel 11 mm-es hőszigeteléssel 40 mm-es hőszigeteléssel hőszigetelés nélkül Átlapoló sík Illesztő sík Áthidaló elem sőrögzítéshez Lemezrögzítő elem Alkalmazható sövek REHAU 30-2, 11 mm, 40 mm-es profillemezhez RAUTHERM S 14 x 1,5 mm RAUTHERM S 17 x 2,0 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTITAN stabil 16,2 x 2,6 mm ábra A 30-2 lépéshangszigeteléssel és 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott Varionova profillemez felső oldala ábra Szigetelés nélküli Varionova profillemez felső oldala Mindkét kivitel esetén a többfunkiós kasírozott polisztirol fólia biztosítja a biztos sőrögzítést, a járhatóságot és a hatékony szigetelést az esztrihben lévő maradék víz és a nedvesség ellen. A lépéshang-szigeteléssel ellátott kivitel teljesíti az EN minőségellenőrzött polisztirol habbal szembeni hőszigetelési követelményeket. A lemez alján kialakított raszter gyors és egyenes méretre vágást tesz lehetővé. A rögzítő elemek és az üres mezők váltakozó elrendezése lehetővé teszi az 5 m-rel és többszörösével történő sőfektetést, valamint a biztos és ugyanakkor rugalmas sővezetést. REHAU szigetelés nélküli profillemezhez: RAUTHERM S 14 x 1,5 mm RAUTHERM S 17 x 2,0 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN stabil 16,2 x 2,6 mm ábra Lemezillesztési tehnika ábra Egyszerű maradékfeldolgozás átlapoló síkkal A lemez két oldalán végigfutó összekötő sáv biztosítja a lemezek gyors és biztonságos összeillesztését, egyben megakadályozza a hang- és hőhidak keletkezését. A lemezek összeillesztése ronsolás nélkül bontható. Az átlapoló sík, a Illesztő sík és a sőrögzítéshez használt áthidaló elem a Varionova profillemez valamennyi kiviteléhez használható. A Varionova profillemez a DIN szerinti esztrihekkel történő felhasználásra alkalmas. 20

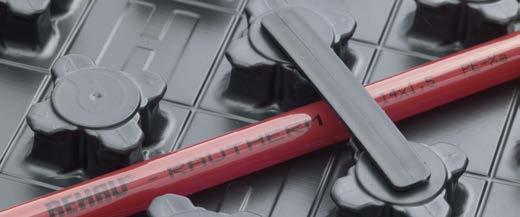

11 4-16. ábra Áthidaló elem sőrögzítéshez Az áthidaló elemmel 45 -os szögben fektetett sövek rögzíthetők biztonságosan. A szegélyszigetelő szalag mentén a lépéshang-szigeteléssel ellátott Varionova profillemez esetén a túlnyúló fólia levágása. A hőszigetelés nélküli Varionova profillemez biztonságos rögzítése az alsó hőszigetelésre REHAU lemezrögzítő elemekkel. A REHAU szegélyszigetelő szalag talprészének feszítés nélküli ráragasztása a Varionova profillemezre. A Varionova profillemezből levágott egyenes maradékok a továbbiakban felhasználhatók. 6. A ső egyik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 7. A ső lefektetése a Varionova profillemez raszterének megfelelően os fektetésnél a ső rögzítése az áthidaló elemmel. 9. A ső másik végének satlakoztatása a REHAU osztógyűjtőhöz. 10. Mozgásihézag-profil elhelyezése. Padlófűtés rendszerek ábra Lemezrögzítő elem A REHAU lemezrögzítő elem biztonságosan rögzíti a hőszigetelés nélküli Varionova profillemezt az épület hőszigeteléséhez ábra Illesztő sík és mozgásihézag-profil a Varionova profillemezen ábra Illesztő sík A REHAU illesztő sík az ajtónyílások és az esztrih mozgási hézagai környékén alkalmazható biztonságosan. Az illesztő sík melletti területen a követelményektől függően pótlólagos szigetelést kell lefektetni. Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A Varionova profillemez méretre szabása és REHAU szegélyszigetelő szalagtól kiinduló fektetése. 21

12 Műszaki adatok Rendszerlemez Varionova profillemez 30-2 lépéshangszigeteléssel az alján Varionova profillemez hőszigeteléssel az alján 11 mm Varionova profillemez hőszigeteléssel az alján 40 mm Varionova profillemez hőszigetelés nélkül Hőszigetelés anyaga EPS 040 DES sg EPS 035 DEO ds EPS 035 DEO dh Többfunkiós fólia anyaga PS fólia PS fólia PS fólia PS fólia Méretek Hosszúság 1450 mm 1450 mm 1450 mm 1450 mm Szélesség 850 mm 850 mm 850 mm 850 mm Teljes 50/48 mm 31 mm 40 mm 24 mm Hőszigetelés vastagsága a fűtésső alatt 30 mm 11 mm 20 mm Fektetési méret Hosszúság 1400 mm 1400 mm 1400 mm 1400 mm Szélesség 800 mm 800 mm 800 mm 800 mm Felület 1,12 m² 1,12 m² 1,12 m² 1,12 m² Fektetési távolság 5 m és többszöröse 5 m és többszöröse 5 m és többszöröse 5 m és többszöröse Csőkiemelés 3 mm Kivitel a DIN és az EN szerint A A A A Hővezető képesség 0,040 W/mK 0,035 W/mK 0,035 W/mK Hővezetési ellenállás 0,75 m²k/w 0,30 m²k/w 0,55 m²k/w Építőanyag osztály a DIN 4102 szerint B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E Felületi terhelés max. 5,0 kn/m² 50 kn/m² 50 kn/m² 60 kn/m² 1) Hangszigetelő-képesség javulás mértéke 2) Δ LW, R 28 1 az alkalmazott szigeteléstől függően 2 tömör födém és lépéshang-szigetelésre bedolgozott 70 kg/m² esztrihmassza esetén 22

13 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w A DIN , 1 4 táblázatok alapján a 40 mm szigetelésvastagságnál ementesztrih esetén az esztrihvastagság 5 mm-rel sökkenthető ábra Minimális hőszigetelés vastagságok Varionova profillemez esetén 1 Varionova profillemez 30-2 alsó lépéshang-szigeteléssel 2 Varionova profillemez 11 mm-es, ill. 40 mm-es hőszigeteléssel az alján 3 Varionova profillemez lépéshang-szigetelés nélkül K Pine A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékekhez képest 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felület-megmunkálással. Padlófűtés rendszerek Kiegészítő hőszigetelés Zd / lépéshangszigetelés Td Hőszigetelés a [mm], a ső [mm] felső éle fölött 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset mm 40 mm szig. nélk mm 40 mm szig. nélk mm 40 mm szig. nélk. Td = 30-2 Td = 20 Td = 50-2 Td = 50 Td = 70-2 EPS 040 DES sg EPS 035 DEO dh EPS 040 DES sg EPS 040 DEO dm EPS 035 DES sg [mm] b = 28 b = 39 b = 48 b = 28 b = 48 b = 59 b = 68 b = 48 b = 78 b = 79 b = 88 b = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang-szigeteléssel szembeni követelmény esetén Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset 11 mm 40 mm szig. nélk. 11 mm 40 mm szig. nélk. 11 mm 40 mm szig. nélk. Zd = 20 Zd = 30 Zd = 40 Zd = 50 Zd = 50 EPS 035 DEO dh EPS 040 DEO dm EPS 035 DEO dh EPS 040 DEO dm PUR 024 DEO dh [mm] b = 31 b = 40 b = 30 b = 51 b = 80 b = 50 b = 61 b = 90 b = 50 [mm] 14 = = = = = = = = = = = = = = = = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang-szigeteléssel szembeni követelmény nélkül 23

14 Ajánlott minimális esztrihvastagság a DIN szabvány szerinti 30-2 lépéshang-szigetelésű, valamint 11 mm-es, ill. 40 mm-es hőszigeteléssel ellátott Varionova profillemez esetén Felületi terhelés [kn/m²] 14x1,5 mm 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm 2 Beépítési h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm 3 h = 79 mm h = 81 mm h = 81 mm h = 82 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm 4 h = 84 mm h = 86 mm h = 86 mm h = 87 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm 5 h = 89 mm h = 91 mm h = 91 mm h = 92 mm 4-7. táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felépítés Felületi terhelés [kn/m²] 14x1,5 mm 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm 2 h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm 3 h = 69 mm h = 71 mm h = 71 mm h = 72 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm 4 h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm 5 h = 79 mm h = 81 mm h = 81 mm h = 82 mm 4-8. táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felépítés Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm 4-9. táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés 24

15 Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm Beépítési h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés Ajánlott minimális esztrihvastagság a DIN szabvány szerint, lépéshang-szigetelés nélküli Varionova profillemez esetén Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm h = 82 mm h = 84 mm h = 84 mm h = 85 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm h = 87 mm h = 89 mm h = 89 mm h = 90 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm h = 92 mm h = 94 mm h = 94 mm h = 95 mm Felépítés a = 3 mm a h Padlófűtés rendszerek táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm h = 72 mm h = 74 mm h = 74 mm h = 75 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm h = 77 mm h = 79 mm h = 79 mm h = 80 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm h = 82 mm h = 84 mm h = 84 mm h = 85 mm táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felépítés a = 3 mm a h Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 67 mm h = 69 mm h = 69 mm h = 70 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm h = 77 mm h = 79 mm h = 79 mm h = 80 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm h = 82 mm h = 84 mm h = 84 mm h = 85 mm táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés a = 3 mm a h 25

16 Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm h = 52 mm h = 54 mm h = 54 mm h = 55 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 67 mm h = 69 mm h = 69 mm h = 70 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm h = 72 mm h = 74 mm h = 74 mm h = 75 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő ementesztrih (CAF) esetén Felépítés a = 3 mm a h Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN stabil 16,2x2,6 mm RAUTHERM S 17x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm h = 52 mm h = 54 mm h = 54 mm h = 55 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm h = 57 mm h = 59 mm h = 59 mm h = 60 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm h = 62 mm h = 64 mm h = 64 mm h = 65 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm h = 67 mm h = 69 mm h = 69 mm h = 70 mm Felépítés a = 3 mm a h táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén 26

17 Hőtehnikai vizsgálatok A Varionova profillemez a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított Nyilvántartási szám: 7 F 218 A Varionova profillemez tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Varionova profillemez behelyezett RAUTHERM S-sővel 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 esztrih a DIN szerint 7 REHAU fűtésső 8 szegélyszigetelő szalagon lévő fólia 9 Varionova profillemez hő- és lépéshang-szigeteléssel, ill. anélkül 10 hő- és lépéshang-szigetelés 11 párazárás (DIN szerint) 12 nyers födém 13 talaj Padlófűtés rendszerek 27

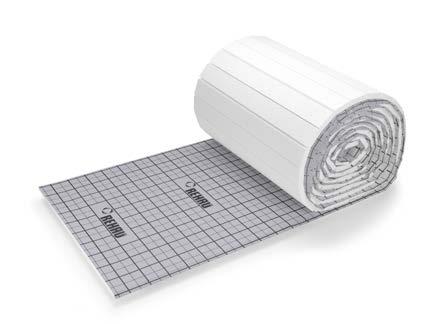

18 4.4. Taker rendszer ábra Taker rendszer ábra Taker lemez tekersben szállított hőszigetelő lemezként gyors fektetés nagy fektetési rugalmasság önterülő esztrihhez használható kombinált hő- és lépéshang-szigetelés Rendszerelemek Taker lemez tekersben és összehajtogatott táblában szállított hőszigetelő lemezként Taker sőrögzítő tüske Taker sőrögzítő tüske 20 multi tüskerögzítő Alkalmazható sövek Taker sőrögzítő tüske es tüskével: RAUTHERM S 14 x 1,5 mm, RAUTHERM S 17 x 2,0 mm 14 x 1,5 mm, 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm, RAUTITAN stabil 16,2 x 2,6 mm Taker sőrögzítő tüske 20-as tüskével: RAUTHERM S 20 x 2,0 mm RAUTITAN flex 20 x 2,8 mm RAUTITAN stabil 20 x 2,9 mm További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag, ragasztószalag-adagoló Leírás A Taker lemez az EN szerinti minőségellenőrzött polisztirolból készül. A hőszigetelő lemez hő- és lépéshangszigetelése kielégíti az EN 1264 és a B 6000 szabványok követelményeit. A Taker lemez vízálló és elszakíthatatlan PE szálerősítéses fólia bevonata nem ereszti át az esztrihben lévő vizet és nedvességet. A hosszabbik oldalon túllógó fólia megakadályozza a hő- és hanghidak kialakulását ábra Taker lemez összehajtogatott táblában szállított hőszigetelő lemezként Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A Taker lemez fektetése a REHAU szegélyszigetelő szalagtól kiindulva. A Taker lemeznek szorosan a REHAU szegélyszigetelő szalaghoz kell simulnia. 5. A Taker lemezről túlnyúló fólia ráragasztása REHAU ragasztószalaggal a szálerősítésű fóliára. 6. A REHAU szegélyszigetelő szalag öntapadó talprészének elhelyezése és rögzítése a Taker lemezen. 7. A ső satlakoztatása a REHAU osztó-gyűjtőhöz. 8. A ső fektetése a fektetési raszternek megfelelően, és rögzítése kb. 50 m-enként multi tüskerögzítővel. A tüskerögzítő mindig merőlegesen álljon a raszterhálós hőszigetelő lemezre fektetett sövek fölött! A tüskék rögzítéséhez a tüskerögzítő karját nyomja le, majd teljesen húzza vissza, így a sőrögzítő tüskék optimálisan rögzíthetők. A sőfektetés megfelel a DIN és EN szerinti A építési osztálynak. Kis fektetési távolságnál kis helyiségekben különösen praktikus a táblás Taker lemez használata. A fektetési távolság 5 m és többszöröse lehet. A rányomtatott raszter garantálja a sövek gyors és pontos fektetését. A REHAU Taker rendszer DIN szerinti esztrihekkel használható. 28

19 Műszaki adatok REHAU Taker lemez Kivitel Alaplemez anyaga Tekersben szállított hőszigetelő lemez Összehajtogatott táblában szállított hőszigetelő lemez EPS 040 EPS 045 EPS 040 EPS 045 EPS 040 EPS 040 EPS 035 DES sg DES sg DES sg DES sg DES sg DES sg DES sg Szálerősítésű fólia anyaga PE PP PE PP PE PE PE Méretek Hosszúság [m] Szélesség [m] Magasság [mm] Felület [m²] Fektetési távolság [m] 5 m és többszöröse 5 m és többszöröse Csőkiemelés [mm] Kivitel DIN és EN szerint A A A A A A A Hővezető képesség [W/mK] 0,040 0,045 0,040 0,045 0,040 0,040 0,035 Hővezetési ellenállás [m²k/w] 0,50 0,56 0,75 0,65 0,75 1,25 2,00 Építőanyag osztály a DIN 4102 szerint 1) B2 B2 B2 B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E E E E Max. felületi terhelés [kn/m²] 6,5 4,0 6,5 4,0 5,0 5,0 10,0 Dinamikus merevség [MN/m3] Lépéshang-javítás mértéke ΔL w,r (db) 2) Az építési anyagosztály adatai a PS alaplemezre és a gyárilag felkasírozott PE-fóliára vonatkoznak. Padlófűtés rendszerek 2 Tömör födém és a lépéshang-szigetelésre bedolgozott 70 kg/m² tömegű esztrih esetén Taker sőrögzítő tüske és Taker sőrögzítő tüske 20 Taker sőrögzítő tüske 20 A sőrögzítő tüskéket termikus úton 30-asával összefogva szállítjuk. Ennek köszönhetően a továbbiakban már nem szükséges a rögzítő szalag, ezzel megszűnik a szalagmaradványok ragadása miatti kellemetlenség. Taker sőrögzítő tüske ábra Taker sőrögzítő tüske 20 Alkalmazható sövek RAUTHERM S 20 x 2,0 mm RAUTITAN flex 20 x 2,8 mm RAUTITAN stabil 20 x 2,9 mm ábra Taker sőrögzítő tüske Leírás A Taker sőrögzítő tüske 20 speiálisan kiképzett tüskevégei biztosítják a ső felúszásmentes rögzítését. Alkalmazható sövek 14 x 1,5 mm 16 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTITAN flex 16 x 2,2 mm RAUTITAN stabil 16,2 x 2,6 mm Leírás A Taker sőrögzítő tüske tüskék speiálisan kiképzett tüskevégei biztosítják a ső felúszásmentes rögzítését. 29

20 Multi tüskerögzítő ábra multi tüskerögzítő Felhasználható tüskék Taker sőrögzítő tüske Taker sőrögzítő tüske 20 Leírás A multi tüskerögzítővel a Taker sőrögzítő tüske és a Taker sőrögzítő tüske 20 tüskék rögzíthetők a Taker lemezre. A kétféle tüske felhasználásához elegendő egyetlen szerszám. A tüskék a tüsketároló rúd járatában helyezkednek el. Egy előtolási rásegítő funkió megnöveli a tüskékre kifejtett nyomást, ezzel biztosítja a tüskék problémamentes elhelyezését, és a rövid fektetési időt. Az ergonomikus alakú működtető fogantyú egyenletes lenyomásával a szerszám a Taker lemez szálerősítésű fóliájába nyomja a tüskéket. Felengedésekor egy rugó visszaállítja a működtető fogantyút a kiinduló helyzetbe és azonnal megismételhető a letűzés. 30

21 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D2 TP 30-2 b TP 30-3 b TP 70-2 b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w TP 50-2 b K ábra Minimális hőszigetelés vastagság REHAU Taker rendszer esetén K Pine A DIN , 1 4 táblázatok alapján a 40 mm szigetelésvastagságnál ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság. A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékekhez képest 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Padlófűtés rendszerek Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] 1. hőszigetelési eset 2. hőszigetelési eset Zd = 10 Zd = 30 Zd = 20 EPS 040 DEO dm EPS 040 DEO dm EPS 035 DEO dh [mm] b = 28 b = 32 b = 37 b = 28 b = 48 b = 52 b = 57 b = 48 b = 48 [mm] 14 = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = 68 Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] 3. hőszigetelési eset Zd = 40 Zd = 50 PUR 024 DEO dh EPS 040 DEO dm [mm] b = 58 b = 62 b = 67 b = 78 b = 68 [mm] 14 = = = = = = = = = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága 31

22 Minimális esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm = 70 mm h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm = 75 mm h = 89 mm h = 91 mm h = 91 mm h = 92 mm h = 95 mm Felépítés táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felépítés Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés Felületi terhelés [kn/m²] 14x1,5 mm 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm 2 h = 49 mm h = 51 mm h = 51 mm h = 52 mm h = 55 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 3 h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 4 h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm 5 h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés 32

23 Felületi terhelés [kn/m²] x1,5 mm 16x1,5 mm RAUTITAN flex 16x2,2 mm RAUTHERM S 17x2,0 mm RAUTHERM S 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm h = 55 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felépítés Hőtehnikai vizsgálatok A REHAU Taker rendszer a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított Padlófűtés rendszerek Nyilvántartási szám: 7 F 027 A REHAU Taker rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Taker lemez (kombinált hő- és lépéshang-szigetelés) sőrögzítő tüskével, a REHAU fűtőső rögzítéséhez 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 esztrih a DIN szerint 7 REHAU fűtésső 8 Taker sőrögzítő tüske 9 kasírozott PE-fólia 10 Taker rendszer 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 33

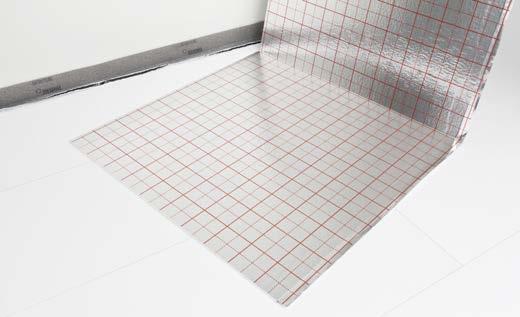

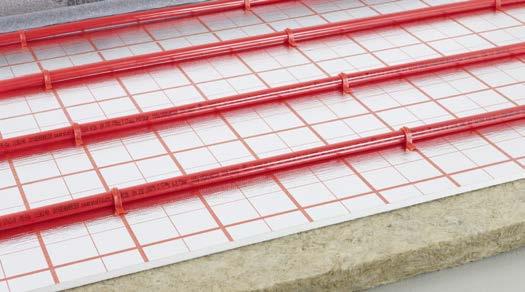

24 4.5. RAUTAC 10 rendszer ábra RAUTAC 10 rendszer Rendszerleírás kis beépítési a 10 mm vastag sőfektető lemeznek köszönhetően összehajtogatott tábla, öntapadó vagy nem öntapadó kivitel a már elhelyezett szigetelésére lefektethető kombinálható a szokásos hő- és lépéshangszigetelésekkel egyszerű és gyors fektetés stabil és erős lemez, nagy sűrűségű hungaroell nagyon erősen tartó sőrögzítő tüskék a sőfektető lemezt nem lyukasztják át a sőrögzítő tüskék az Euro-raklapméretre hajtogatott lemezek könnyen szállíthatók Rendszerelemek RAUTAC 10 sőfektető lemez RAUTAC 10 sőrögzítő tüske RAUTAC sőrögzítő tüske tüskerögzítő ábra RAUTAC 10 sőfektető lemez Használható ement- vagy anhidrit-esztrih esetén a már lefektetett szigetelésen vagy teherbíró aljzatokon A RAUTAC 10 rendszer alkalmas felújításokhoz és új építés esetén is DIN szerinti ement- vagy anhidrit-esztrihkel kombinálva. Közvetlenül a teherbíró, repedésmentes aljzatra vagy a már meglévő szigetelésre fektethető, amely jellemzően hungaroell, ásványi rost vagy poliuretán anyagú hő- és lépéhangszigetelés lehet. Fektetés vékony rétegű Knauf 425 aljzatkiegyenlítő esztrihhel A RAUTAC 10 sőfektető rendszer elsősorban felújításokhoz Knauf 425 aljzatkiegyenlítő esztrihhel együtt alkalmazva a lehető legkisebb, 40 mm építési ú vékony réteghez alkalmas. A sőfektető lemezt ekkor közvetlenül a teherbíró, repedésmentes aljzatra fektetik vagy ragasztják. A RAUTAC 10 sőfektető lemez alá további hő- és lépéshangszigetelésként használható a Knauf WF farost hőszigetelő lemez. Alkalmazható sövek RAUTHERM S 10,1 x 1,1 mm RAUTHERM S 14 x 1,5 mm 14 x 1,5 mm 16 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTITAN flex 16 x 2,2 mm További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag ragasztószalag-adagoló 34

25 Leírás A RAUTAC 10 sőfektető lemez sekély szerelési ának köszönhetően kiválóan alkalmas épületfelújításokhoz. Új építkezésnél is használható a már lefektetett szigetelésre fektetve. A RAUTAC 10 sőfektető lemez öntapadó vagy nem öntapadó hajtogatott lemez nagy sűrűségű, 10 mm vastag DEO minőségellenőrzött expandált polisztirolból Csőrögzítő tüske Vízhatlan, szakadásmentes szövetfólia réteg védi a nedvességtől és az esztrihben lévő víztől. A hosszirányú oldalon túlnyúló öntapadó fólia akadályozza meg a nedvesség behatolását. A rányomtatott raszter garantálja a sövek gyors és pontos fektetését. A fektetési távolság 5 m és többszöröse lehet. A 10 mm-es sekély vastagság miatt a hő- és hangszigetelési követelményeket a már meglevő vagy kiegészítő szigeteléssel kell teljesíteni. A sőfektetés a DIN A sőfektetési osztály és a DIN EN szerint történjen. A rendszer DIN szerinti esztrihhel vagy Knauf 425 aljzatkiegyenlítő esztrihhel felújításoknál a lehető legvékonyabb kialakítású padlókhoz készült RAUTAC 10 sőfektető lemez ábra A RAUTAC sőrögzítő tüske elhelyezése A RAUTAC 10 sőrögzítő tüske speiálisan kiképzett tartósúsai gondoskodnak a sövek felúszásmentes rögzítéséről a sőfektető lemez átszúrása nélkül RAUTAC 10 sőrögzítő tüske Padlófűtés rendszerek Műszaki adatok RAUTAC 10 sőfektető lemez Alaplemez anyaga EPS 035 DEO Méretek Hosszúság [m] 1,6 Szélesség [m] 1,2 Névleges vastagság [mm] 10 Felület [m²] 1,92 Fektetési távolság [m] 5 és többszöröse Csőkiemelés [mm] 5 Beépítés a DIN EN és a DIN EN szerint A Hővezető képesség [W/mK] 0,035 Hővezetési ellenállás [m²k/w] 0,30 Építőanyag osztály a DIN ) szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Max. felületi terhelés [kn/m²] 45 1 Az építőanyag osztály adatai a PS fektetőlemez és a gyárilag felkasírozott szövetfólia együttesére vonatkoznak ábra RAUTAC 10 sőrögzítő tüske Alkalmazható sövek 10,1 x 1,1 mm RAUTAC sőrögzítő tüske ábra RAUTAC sőrögzítő tüske ábra RAUTAC 10 sőfektető lemez Alkalmazható sövek RAUTHERM S 14 x 1,5 mm 14 x 1,5 mm 16 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTITAN flex 16 x 2,2 mm 35

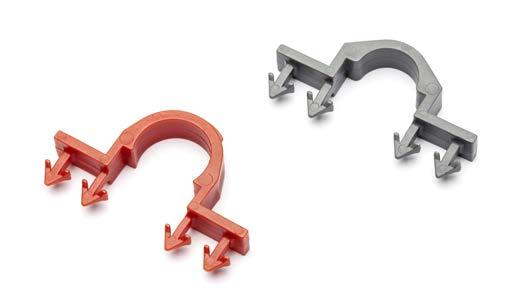

26 Tüskerögzítő Fektetés ement- és anhidrit esztrihekkel ábra Tüskerögzítő RAUTAC sőrögzítő tüskéhez Felhasználható tüskék RAUTAC 10 sőrögzítő tüske RAUTAC sőrögzítő tüske Leírás A tüskerögzítővel a RAUTAC 10 és a RAUTAC sőrögzítő tüskék is behelyezhetők. Így mindkét tüskéhez elég egy tüskerögzítő. A RAUTAC sőrögzítő tüskéket ragasztószalag fogja össze felhasználás előtt. A tüskerögzítőbe való behelyezés után ezt el kell távolítani, hogy elkerülje a tüske beékelődését. A RAUTAC sőrögzítő tüske behelyezésekor egyenletesen nyomja le a készülék fogantyúját, majd húzza teljesen vissza, így a sőrögzítő tüskék optimálisan rögzíthetők ábra A RAUTAC 10 rendszer, fektetés már meglévő szigetelésre szerkezeti elválasztó réteg és tartóelem már lefektetett szigetelésre fektethető a már lefektetett szigetelés védelme munka közben kombinálható minden szokásos hő- és lépéshangszigeteléssel meglevő aljzatra fektethető Rendszerelemek RAUTAC 10 sőfektető lemez RAUTAC 10 sőrögzítő tüske RAUTAC sőrögzítő tüske tüskerögzítő RAUTAC sőrögzítő tüskéhez További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag ragasztószalag-adagoló Csövek Ennél a felhasználásnál a következő sövek alkalmazhatók: 10,1 x 1,1 mm RAUTHERM S 14 x 1,5 mm 14 x 1,5 mm 16 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTITAN flex 16 x 2,2 mm Leírás A RAUTAC 10 rendszer alkalmas felújításokhoz és új építés esetén is DIN szerinti ement vagy anhidritesztrihhel kombinálva. Fektethető közvetlenül a teherbíró, repedésmentes aljzatra vagy a már meglévő szigetelésre, amely jellemzően hungaroell, ásványi rost vagy poliuretán anyagú hő- és lépéshangszigetelés lehet. Az öntapadó RAUTAC 10 sőfektető lemez használatakor ügyelni kell arra, hogy az aljzat felülete szilárd, tiszta, por, zsír és tisztítószer maradványoktól mentes legyen. 36

27 Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A sőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A söveket a felmenő épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni ábra RAUTAC 10 sőrögzítő tüske és RAUTAC sőrögzítő tüske Padlófűtés rendszerek ábra Tüskerögzítő RAUTAC sőrögzítő tüskéhez Szerelés Szegélyszigetelő szalag felragasztása. Az öntapadó vagy nem öntapadó RAUTAC 10 sőfektető lemez lerakása. Szükség esetén a RAUTAC 10 sőfektető lemez levágása letörhető pengés késsel. Az illesztési helyek leragasztása ragasztószalaggal a víz beszivárgásának megakadályozására. Csövek rögzítése RAUTAC sőrögzítő tüskékkel a RAUTAC 10 sőfektető lemezre tüskerögzítő segítségével. RAUTAC sőrögzítő tüskék távolsága sőméret 10: max. 30 m sőméret 14: max. 40 m sőméret 16: max. 50 m sőméret 17: max. 50 m 37

28 Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] ,1 x 1,1 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm = 70 mm h = 80 mm h = 84 mm h = 86 mm h = 86 mm h = 87 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm = 75 mm h = 85 mm h = 89 mm h = 91 mm h = 91 mm h = 92 mm Felépítés h táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] ,1 x 1,1 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm h = 65 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm h = 70 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Felépítés h táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] ,1 x 1,1 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm h = 70 mm h = 74 mm h = 76 mm h = 76 mm h = 77 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm h = 75 mm h = 79 mm h = 81 mm h = 81 mm h = 82 mm Felépítés h táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés [kn/m²] ,1 x 1,1 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm h = 45 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm h = 65 mm h = 69 mm h = 71 mm h = 71 mm h = 72 mm Felépítés h táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén 38

29 Felületi terhelés [kn/m²] RAUTHERM S 10,1 x 1,1 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm h = 45 mm h = 49 mm h = 51 mm h = 51 mm h = 52 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm h = 50 mm h = 54 mm h = 56 mm h = 56 mm h = 57 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm h = 55 mm h = 59 mm h = 61 mm h = 61 mm h = 62 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm h = 60 mm h = 64 mm h = 66 mm h = 66 mm h = 67 mm Felépítés táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Padlófűtés rendszerek h 39

30 Fektetés Knauf 425 aljzatkiegyenlítő esztrihhel ábra RAUTAC 10 sőrögzítő tüske és RAUTAC sőrögzítő tüske ábra RAUTAC 10 sőfektető lemez, fektetés meglévő padlóra alasony beépítési 40 mm-től, lakásokhoz közvetlen fektetés tiszta, teherbíró aljzatra fektetés Knauf WF farost hőszigetelő lemezre egyszerű és gyors fektetés a lemezek a meglevő száraz, tiszta padlófelületre egyszerűen ráragaszthatók Rendszerelemek RAUTAC 10 sőfektető lemez RAUTAC 10 sőrögzítő tüske RAUTAC sőrögzítő tüske tüskerögzítő További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag ragasztószalag-adagoló Csövek Alasony beépítési hoz elsősorban a következő sőméret használata ajánlott: 10,1 x 1,1 mm Továbbá használhatók a következő sőméretek is: RAUTHERM S 14 x 1,5 mm 14 x 1,5 mm 16 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTITAN flex 16 x 2,2 mm Leírás A RAUTAC 10 rendszer elsősorban felújításokhoz ajánlott a Knauf 425 aljzatkiegyenlítő esztrihhel együtt alkalmazva 40 mm beépítési ú vékony rétegű padlófűtéshez alkalmas. A sőfektető lemezt ebben az esetben közvetlenül a teherbíró, repedésmentes aljzatra fektetik vagy ragasztják fel. A RAUTAC 10 sőfektető lemez alá további hő- és lépéshangszigetelésként használható a Knauf WF farost hőszigetelő lemez. Az öntapadó RAUTAC 10 sőfektető lemez használatakor ügyelni kell arra, hogy az aljzat felülete szilárd, tiszta, por, zsír és tisztítószer maradványoktól mentes legyen ábra Tüskerögzítő RAUTAC sőrögzítő tüskéhez Szerelés Gondoskodjon teherbíró, tiszta aljzatról! Szegélyszigetelő szalag felragasztása. Igény szerinti kiegészítő szigetelés (Knauf WF 10 mm-es farost hőszigetelő lemez) fektetése. Öntapadó vagy nem öntapadó RAUTAC 10 sőfektető lemez lerakása. A RAUTAC 10 sőfektető lemez levágása letörhető pengés késsel. Az illesztési helyek leragasztása ragasztószalaggal a víz beszivárgásának megakadályozására. Rögzítse a söveket RAUTAC sőrögzítő tüskékkel a RAUTAC sőfektető lemezre a tüskerögzítő segítségével! Csőrögzítő tüskék távolsága 10-es sőméret: max. 30 m 14-es sőméret: max. 40 m 16-os sőméret: max. 50 m 17-es sőméret: max. 50 m Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A sőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A söveket a felmenő épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni. A felhasználási utasításokat és a Knauf 425 aljzatkiegyenlítő esztrih és a Knauf WF farost hőszigetelő lemez termékek adatlapjait figyelembe kell venni. 40

31 Ajánlott minimális esztrihvastagság Knauf 425 aljzatkiegyenlítő esztrih esetén Felépítés kiegészítő szigetelés nélkül ábra RAUTAC 10 rendszer nyers padlóra fektetve Felületi terhelés [kn/m²] Pontszerű terhelés [kn] 10,1 x 1,1 mm 14 x 1,5 mm ábra Padló rétegrendje kiegészítő szigetelés nélkül 1 padlóburkolat 2 Knauf 425 aljzatkiegyenlítő esztrih 3 RAUTHERM S / SPEED fűtésső 4 RAUTAC sőrögzítő tüske 5 RAUTAC 10 sőfektető lemez 6 nyers födém 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm Takarás = 20 mm = 20 mm = 20 mm = 20 mm = 20 mm 2 2 h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Takarás = 20 mm = 20 mm = 20 mm = 20 mm = 20 mm 3 3 h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Megfelel a DIN /NA szerinti A2, A3, B1, B2 és D1 kategóriájú helyiségekhez táblázat Esztrihvastagság kiegészítő szigetelés nélkül a Knauf 425 kiegyenlítő esztrih esetén Felépítés h Padlófűtés rendszerek Felépítés kiegészítő szigeteléssel ábra RAUTAC 10 sőfektető rendszer Knauf WF farost hőszigetelő lemezen Felületi terhelés [kn/m²] Pontszerű terhelés [kn] 10,1 x 1,1 mm 14 x 1,5 mm ábra Padló rétegrendje a már lefektetett kiegészítő szigeteléssel 1 padlóburkolat 2 Knauf 425 aljzatkiegyenlítő esztrih 3 RAUTHERM S / SPEED fűtésső 4 RAUTAC sőrögzítő tüske 5 RAUTAC 10 sőfektető lemez 6 Knauf farost hőszigetelő lemez WF 7 nyers födém 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTHERM S 17 x 2,0 mm h = 35 mm h = 39 mm h = 41 mm h = 41 mm h = 42 mm Takarás = 20 mm = 20 mm = 20 mm = 20 mm = 20 mm h = 30 mm h = 34 mm h = 36 mm h = 36 mm h = 37 mm Takarás = 20 mm = 20 mm = 20 mm = 20 mm = 20 mm h = 35 mm h = 39 mm h = 41 mm h = 41 mm h = 42 mm Takarás = 25 mm = 25 mm = 25 mm = 25 mm = 25 mm 1 Megfelel a DIN /NA szerinti A2, A3, B1 és D1 kategóriájú helyiségekhez 2 Megfelel a DIN /NA szerinti A2, A3, B1, B2 és D1 kategóriájú helyiségekhez táblázat Esztrihvastagság Knauf WF farost hőszigetelő lemezekkel Knauf 425 aljzatkiegyenlítő esztrih esetén Felépítés h 41

32 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m talajvízszint esetén az értéket növelni kell) D2 b b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K b A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegnél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság ábra Minimális hőszigetelés vastagság RAUTAC 10 rendszer esetén K Pine A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. b ábra 1 RAUTAC 10 sőfektető lemez kiegészítő szigeteléssel Hangszigetelő-képesség javulás mértéke ΔL W,R (db)a DIN 4109 szerint tömör födémre fektetett úsztatott esztrih esetén kemény padlóburkolat lágyrugózású padlóburkolat A DIN része szerinti esztrih esetén, ha a felületre vonatkoztatott tömeg m 70 kg/m² és a DIN része vagy a DIN része szerinti szigetelőanyagból készített szigetelés esetén, ha a dinamikus merevség legfeljebb 40 MN/m MN/m MN/m MN/m MN/m táblázat Kivonat a DIN 4109 szabványból Kiegészítő szigetelés használatakor a hasznos terhelésre, a felületi és a pontszerű terhelésekre, valamint a lépéshang sillapítás mértékére vonatkozóan a gyártó által megadott termékjellemzőket kell figyelembe venni. 42

33 Példa padlófelépítésre lépéshang sillapítási követelményértékekkel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 sőfektető lemezzel lépéshang sillapítási követelményértékkel RAUTAC 10 sőfektető lemez [mm] Lépéshang-szigetelés Td [mm] Td = 20-5 MW DES-sh Td = 40-5 MW DES-sh Td = MW DES-sg + MW DES-sh Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrihen [kn/m 3 ] Teljes szigetelésvastagság [mm] b = 25 b = 45 b = 70 a ső felső élétől [mm] 10 = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, ásványgyapot (MW) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 sőfektető lemezzel lépéshang sillapítási követelményértékkel RAUTAC 10 sőfektető lemez [mm] Lépéshang-szigetelés Td [mm] Td = 20-2 EPS 040 DES-sg Td = 40-2 EPS 040 DES-sg Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrihen [kn/m 3 ] Teljes szigetelésvastagság [mm] b = 28 b = 48 b = 78, ső felső élétől [mm] Td = 70-2 EPS 040 DES-sg 10 = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, expandált polisztirol (EPS) esetén Padlófűtés rendszerek Példa padló rétegrendre lépéshang sillapítási követelményérték nélkül 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 sőfektető lemezzel lépéshang sillapítási követelményérték nélkül RAUTAC 10 sőfektető lemez [mm] Zd = 20 Zd = 35 Zd = 60 Kiegészítő hőszigetelés Zd [mm] EPS 035 DEO-dh EPS 035 DEO-dh EPS 035 DEO-dh Teljes szigetelésvastagság [mm] b = 30 b = 45 b = 70, ső felső élétől [mm] 10 = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, expandált polisztirol (EPS) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset RAUTAC 10 sőfektető lemezzel lépéshang sillapítási követelményérték nélkül RAUTAC 10 sőfektető lemez [mm] Zd = 15 Zd = 25 Zd = 45 Kiegészítő hőszigetelés Zd [mm] PUR 024 DEO-dh PUR 024 DEO-dh PUR 024 DEO-dh Teljes szigetelésvastagság [mm] b = 25 b = 35 b = 55, ső felső élétől [mm] 10 = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, poliuretán hab (PUR) esetén 43

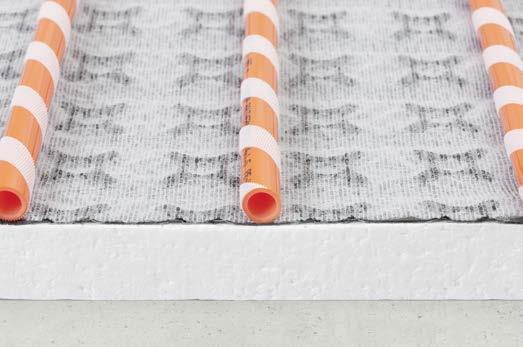

34 4.6. K tépőzáras rendszer ábra K tépőzáras rendszer ábra K tépőzáras ső Rendszerleírás nagyon gyorsan fektethető rendszer kis erőkifejtést igénylő, kényelmes sőfektetés a ső fektetési iránya rugalmasan megválasztható szerszám nélküli sőfektetés nem kell átszúrni a párazáró fóliát kombinált lépéshang- és hőszigetelés tekersben szállított hőszigetelő lemez Rendszerelemek lemez szőnyeg K sövek tekerselő szerkezet vezetőszemmel ajtókitámasztó sővezetővel sőtoldó idom toldóhüvely satlakozó savarzat külső menetes satlakozó 1/2 Alkalmazható sövek 14 x 1,5 K 16 x 1,5 K További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag ragasztószalag-adagoló védőkesztyű ábra lemez ábra szőnyeg Leírás fektetési rendszer elemei a lemez és a K ső. A ső rögzítése a fektetőlemezre szerszám nélkül történik. A lemez tépőzárfilel bevont, EN szerinti polisztirol lemez, amely teljesíti az EN 1264, ill. a DIN 4109 szerinti lépéshang- és hőszigetelési követelményeket. A K sövek meghatározott távolságban kampós tépőzárszalaggal a tépőzáras tehnológia kemény felével vannak körbetekerve. A rendszer megfelel a DIN és az EN szerinti A sőfektetési osztálynak, és a DIN szerinti esztrihekkel együtt történő használatra alkalmas padlófűtésre/-hűtésre. 44

35 lemez ábra rendszer kombinált hő- és lépéshang-szigetelés gyors fektetés nagy fektetési rugalmasság rányomtatott fektetési rásháló Leírás A lemez a DIN EN szerinti minőségellenőrzött polisztirolból készül. A DIN EN 1264 szerinti, szabványos hő- és lépéshang-szigetelési értékeket garantál. A lemezt tépőzárfiles fólia védi az esztrihben lévő víz és az egyéb nedvesség ellen. A hosszabbik oldalon túllógó fólia megakadályozza a hő- és hanghidak kialakulását. A sőfektetés a DIN A sőfektetési osztály és a DIN EN szerint történjen. A lemez egyszerű feldolgozásának köszönhetően különösen alkalmas a sok kiszögelléssel rendelkező helyiségekhez. A fektetési távolság 5 m és többszöröse lehet ábra lemez A rányomtatott raszter garantálja a sövek gyors és pontos fektetését. A fektetési rendszer a DIN szerinti esztrihekkel együtt történő alkalmazásra készült. Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A sőfektető lemez lerakása a REHAU szegélyszigetelő szalagtól kiindulva. A sőfektető lemeznek szorosan rá kell feszülnie a REHAU szegélyszigetelő szalagra. 5. A sőfektető lemez átlapoló fóliájának ráragasztása a tépőzárfilre REHAU ragasztószalaggal. 6. A REHAU szegélyszigetelő szalag fóliatalpának ráfektetése és rögzítése a fektetőlemezre. 7. A REHAU ső satlakoztatása a REHAU osztó-gyűjtőhöz. 8. A ső fektetése a fektetési ráshálónak megfelelően. Padlófűtés rendszerek Műszaki adatok sőfektető lemez tekersben szállított szigetelésként G EPS kivitel fehér EPS szürke EPS Alaplemez anyaga EPS 040 EPS 040 EPS 045 EPS 045 EPS 035 DES sg DES sg DES sm DES sm DES sm Méretek Hosszúság [m] Szélesség [m] Magasság [mm] Felület [m²] Fektetési távolság [m] 5 és többszöröse Csőkiemelés [mm] Beépítés a DIN EN és a DIN EN szerint A A A A A Hővezető képesség [W/mK] 0,040 0,040 0,045 0,045 0,035 Hővezetési ellenállás [m²k/w] 0,60 0,75 0,65 0,75 0,85 Építőanyag osztály a DIN ) szerint B2 B2 B2 B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E E E E Max. felületi terhelés [kn/m²] 5,0 5,0 4,0 4,0 4,0 Dinamikus merevség [MN/m3] Lépéshang-javítás mértéke ΔL w,r (db) 2) Az építőanyag osztály adatai az EPS alaplemez és a gyárilag felkasírozott térőzárfiles fólia együttesére vonatkoznak 2 Tömör födém és a lépéshang-szigetelés miatt bedolgozott 70 kg/m² tömegű esztrih esetén 45

36 Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 45 mm = 45 mm h = 59 mm h = 61 mm Takarás = 65 mm = 65 mm h = 79 mm h = 81 mm Takarás = 70 mm = 70 mm h = 84 mm h = 86 mm Takarás = 75 mm = 75 mm h = 89 mm h = 91 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 40 mm = 40 mm h = 54 mm h = 56 mm Takarás = 55 mm = 55 mm h = 69 mm h = 71 mm Takarás = 60 mm = 60 mm h = 74 mm h = 76 mm Takarás = 65 mm = 65 mm h = 79 mm h = 81 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 40 mm = 40 mm h = 54 mm h = 56 mm Takarás = 50 mm = 50 mm h = 64 mm h = 66 mm Takarás = 60 mm = 60 mm h = 74 mm h = 76 mm Takarás = 65 mm = 65 mm h = 79 mm h = 81 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 35 mm = 35 mm h = 49 mm h = 51 mm Takarás = 45 mm = 45 mm h = 59 mm h = 61 mm Takarás = 50 mm = 50 mm h = 64 mm h = 66 mm Takarás = 55 mm = 55 mm h = 69 mm h = 71 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 35 mm = 35 mm h = 49 mm h = 51 mm Takarás = 40 mm = 40 mm h = 54 mm h = 56 mm Takarás = 45 mm = 45 mm h = 59 mm h = 61 mm Takarás = 50 mm = 50 mm h = 64 mm h = 66 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén h h h h h 46

37 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 b b b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K b ábra Minimális szigetelésvastagságok a fektetési rendszer esetében K Pine Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani. A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság. Padlófűtés rendszerek A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. 1. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] fehér EPS szürke EPS Zd = 10 EPS 040 DEO dm [mm] b = 33 b = 37 b = 28 b = 32 b = 27 [mm] 14 = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága, 1. hőszigetelési eset 2. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] fehér EPS szürke EPS Zd = 30 Zd = 20 Zd = 15 EPS 040 DEO dm EPS 035 DEO dh EPS 035 DEO dh [mm] b = 53 b = 57 b = 48 b = 52 b = 42 [mm] 14 = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága, 2. hőszigetelési eset 3. hőszigetelési eset Kiegészítő hőszigetelés Zd Hőszigetelés a, a ső felső éle fölött [mm] fehér EPS szürke EPS Zd = 35 Zd = 50 Zd = 45 PUR 024 DEO dh EPS 035 DEO dm EPS 035 DEO dm [mm] b = 58 b = 62 b = 78 b = 82 b = 72 [mm] 14 = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága, 3. hőszigetelési eset 47

38 K ső Kiszerelés d s Űrtartalom Kiszerelés Osztály ISO Nyomás [mm] [mm] [l/m] szerint [bar] 14 1,5 0,095 tekers 4 és ,5 0,133 tekers táblázat A REHAU K ső kiszerelése s ábra REHAU K ső RAU-PE-Xa ső peroxidosan térhálósított polietilén (PE-Xa) oxigéndiffúzió-záró réteggel oxigéndiffúzió zárás DIN 4726 szerint megfelel a DIN szabványnak spirál alakban tépőzárszalaggal körbetekerve Alkalmazási terület Felületfűtés/-hűtés Épületek fűtési rendszerei. A hőtermelők biztonságtehnikai követelményeinek meg kell felelnie az EN szabványnak ábra Átmérő/falvastagság A REHAU K söveket tilos ivóvízvezeték rendszerben alkalmazni! d 14 x 1,5 K 16 x 1,5 K Méretezésének köszönhetően a REHAU 14 x 1,5 K ső egyaránt alkalmas az ISO szerinti 4-es alkalmazási osztályú felületfűtésre és az ISO szerinti 5-ös alkalmazási osztályú, magas hőmérsékletű radiátorbekötésre. Méretezésének köszönhetően a REHAU 16 x 1,5 K ső az ISO szerinti 4-es alkalmazási osztályú felületfűtésre alkalmas. Az alábbi táblázatban (az ISO szerinti 5-ös alkalmazási osztályú) magas hőmérsékletű radiátorbekötéshez tartozó, feltételezett üzemidőket szemléltetjük különböző hőmérsékleten, 50 év élettartamra vonatkoztatva. Méretezési hőmérséklet T D [ C] Nyomás [bar] Üzemidő T D [év] Összesen 50 év táblázat A 14 x 1,5 K hőmérséklet-nyomás összetétel 50 év nyári/téli üzemre vonatkoztatva (ISO szerinti 5-ös alkalmazási osztály) Az alábbi táblázatban (az ISO szerinti 4-es osztályú) padlófűtéshez tartozó, feltételezett üzemidőket szemléltetjük különböző hőmérsékleten, 50 év élettartamra vonatkoztatva. Méretezési hőmérséklet T D [ C] Nyomás [bar] Üzemidő T D [év] , , , ,5 Összesen 50 év táblázat A 16 x 1,5 K hőmérséklet-nyomás összetétel 50 év nyári/téli üzemre vonatkoztatva (ISO szerinti 4-ös alkalmazási osztály) Az ISO a nyári és téli üzem váltakozó üzemmódja miatt az alábbi maximális üzemi értékeket veszi figyelembe: Maximális számított hőmérséklet T max : 90 C (50 év alatt 1 év) Üzemzavar esetén rövid ideig fennálló hőmérséklet T mal : 100 C (50 év alatt 100 óra) Maximális üzemi nyomás: 6 bar Élettartam: 50 év Az ISO a nyári és téli üzem váltakozó üzemmódja miatt az alábbi maximális üzemi értékeket veszi figyelembe: Maximális számított hőmérséklet T max : 70 C (50 év alatt 2,5 év) Üzemzavar esetén rövid ideig fennálló hőmérséklet T mal : 100 C (50 év alatt 100 óra) Maximális üzemi nyomás: 8 bar Élettartam: 50 év 48

39 A REHAU K sövek szerelése Toldóhüvelyek a REHAU K sőhöz r 6 x D mm ábra Toldóhüvely a REHAU K sőhöz Jellemzők Méret Jellemzők 14 x 1,5 két körbefutó bemarással, sárgaréz, ezüst színű bevonattal 16 x 1,5 két körbefutó bemarással, sárgaréz, ezüst színű bevonattal táblázat Toldóhüvelyek a K fűtéssőhöz Padlófűtés rendszerek ábra Fordulóhurok és irányváltás A felületfűtés/-hűtés rendszerhez tartozó toldóhüvelyek sak egyirányban tolhatók fel. A REHAU 16 x 1,5 K ső fektetési példája: 1 REHAU K ső os irányváltás (fordulóhurok) os irányváltás Menetes satlakozó a REHAU K sőhöz 180 -os irányváltás esetén 200 mm átlagos fordulási átmérőt kell választani. Idomok a REHAU K sőhöz ábra Külső menetes satlakozó km 1/2 a REHAU K sőhöz Méret Anyaga Idomok a K fűtéssőhöz 14 x 1,5 mm 16 x 1,5 mm Sárgaréz, ezüst színű bevonattal a felületen táblázat Külső menetes satlakozó km 1/2 a REHAU K sőhöz ábra Csőtoldó idom, egál a REHAU K sőhöz Idomok a K fűtéssőhöz 14 x 1,5 mm Méret 16 x 1,5 mm Anyaga Sárgaréz, ezüst színű bevonattal a felületen táblázat Csőtoldó idom, egál a REHAU K sőhöz 49

40 Csatlakozó savarzat a REHAU 14 x 1,5 K sőhöz RAUTOOL K16 x 1, ábra Csatlakozó savarzat a REHAU 14 x 1,5 K sőhöz A 14 x 1,5 K sőhöz való REHAU satlakozó savarzatot ütközésig rá kell húzni a REHAU fűtőköri osztó-gyűjtőre. Csatlakozó savarzat a REHAU 16 x 1,5 K sőhöz ábra RAUTOOL K16 x 1,5 Kézi szerszám a REHAU 16 x 1,5 K sövek feltágításához és préseléséhez Alkalmazási terület: 16 x 1,5 méret K tartozékok Védőkesztyű ábra Csatlakozó savarzat a REHAU 16 x 1,5 K sőhöz A 16 x 1,5 K sőhöz való REHAU satlakozó savarzatot max. 40 Nm nyomatékkal szabad meghúzni RAUTOOL szerszám sövekhez RAUTOOL K14 x 1, ábra Védőkesztyű A védőkesztyű megvédi a kéz felületét a K sövek tépőzárszalagja okozta sérülésektől ábra RAUTOOL K14 x 1,5 Kézi szerszám a REHAU 14 x 1,5 K sövek feltágításához és préseléséhez Alkalmazási terület: 14 x 1,5 méret 50

41 plus fektetőszőnyeg Rendszerleírás - kis építési a 3 mm vastag szőnyegnek köszönhetően - különböző szigetelésekre és aljzatokra fektethető - nins szükség a lemezillesztések összeragasztására - nem sérül a szigetelés - a maradék mennyiség jól felhasználható - a lemezek szőnyegvágóval egyszerűen méretre vághatók - akár 90%-kal kisebb szállítási és tárolási térfogat - elválasztja egymástól az épületszerkezetet és az épületgépészetet - nagyon gyorsan fektethető rendszer - kis erőkifejtést igénylő, kényelmes sőfektetés - szerszám nélküli sőfektetés ábra plus lemez Rendszerelemek - plus lemez - plus tekers - K sövek - tekerselő szerkezet vezetőszemmel - ajtókitámasztó sővezetővel - sőtoldó idom - toldóhüvely - satlakozó savarzat - menetes satlakozó km 1/2 Padlófűtés rendszerek ábra A plus lemez hátoldala Alkalmazható sövek 14 x 1,5 K 16 x 1,5 K További rendszerelemek - szegélyszigetelő szalag - mozgásihézag-profil - ragasztószalag - ragasztószalag-adagoló - védőkesztyű ábra plus tekers Leírás A REHAU plus fektetőszőnyeg kis helyiségekhez lemezes kiszerelésben, nagyobb felületű helyiségekhez pedig tekersben kapható. A polimer, profilozott fektetőlemezre gyárilag tépőzárfil van felkasírozva. A kis, mindössze 3 mm-es építési nak és az aljára teljes felületen felhordott ragasztórétegnek köszönhetően a REHAU plus fektetőszőnyeg különböző, az épületszerkezetre fektetett, beltéri hő- és lépéshang-szigetelésekre fektethető. A hő- és hangszigetelési követelményeket az épületszerkezet által vagy kiegészítő szigetelőrétegekkel kell teljesíteni. A REHAU plus fektetőszőnyeg teljes felületen történő fektetése például expandált polisztirol (EPS), poliuretán (PU) vagy farost szigetelőlemezekre történhet. A fektetőszőnyeg épületfelújításnál is alkalmazható teherhordó, pormentes és száraz aljzatokon, pl. meglévő kerámia padlóburkolatokra, fára vagy esztrihre fektetve ábra K ső A tépőzáras szőnyeg fektetésekor az elemek min. 5 m széles, körbefutó átlapolása esetén a létrejövő fektetési felület ragasztószalaggal történő ragasztás nélkül is szigetel az esztrihben lévő víz ellen, ezért kiválóan alkalmazható önterülő esztrihekhez. 51

42 A REHAU plus fektetőszőnyeg speiális felületi kontúrja megfelel a fektetési ráshálónak, így gyors és pontos sőfektetést tesz lehetővé. Segítségével 5 m-es vagy egész számú többszörösének megfelelő fektetési távolság valósítható meg. A sőfektetés a DIN A sőfektetési osztály és a DIN szerint történjen. A rendszer a DIN szerinti esztrihekkel együtt történő alkalmazásra készült padlófűtéshez és -hűtéshez plus fektetőszőnyeg Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. A REHAU szegélyszigetelő szalag fóliatalpát úgy kell felhelyezni az épületszerkezeti szigetelésre, hogy max. 7 m szélességben síkban felfeküdjön. 5. A plus fektetőszőnyeg lefektetése a REHAU szegélyszigetelő szalagtól kiindulva. A plus fektetőszőnyeget a REHAU szegélyszigetelő szalagtól kiindulva kb. 2 m távolsággal kell fektetni, hogy 5 m-nyi fóliatalpat rá lehessen ragasztani. 6. A plus fektetőszőnyeget minimális átlapolással kell fektetni (lásd a bekeretezett informáiókat). 7. A REHAU ső satlakoztatása a REHAU osztó-gyűjtőhöz. 8. Cső fektetése a fektetési ráshálónak megfelelően ábra plus fektetőszőnyeg átlapolással A plus fektetőszőnyeget a hosszanti és a rövid oldalak mentén egyaránt min. 5 m-es átlapolással kell fektetni. REHAU plus tépőzáras fektetőszőnyeg Kivitel Lemez Tekers Hordozóelem anyaga PE / PP PE / PP Méretek Hosszúság (m) 1,175 16,13 Szélesség (m) 0,93 0,93 Magasság (mm) 3,0 3,0 Fektetési méret *1 Hosszúság (m) 1,13 16,03 Szélesség (m) 0,88 0,88 Felület (m2) 0,99 14,11 Fektetési távolság (m) 5 m és többszöröse Csőkiemelés (mm) 1,0 1,0 Beépítés a DIN EN és a DIN EN szerint A A Építőanyag osztály a DIN 4102 szerint B2 B2 Építőanyag osztály az EN szerint E E *1: Méret az átlapolások levonásával (lásd a bekeretezett informáiókat) A plus tekerset a hosszanti oldalak mentén 5 m-es, a rövid oldalak mentén pedig min. 10 m-es átlapolással kell fektetni ábra plus sőfektetés 52

43 Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 45 mm = 45 mm h = 62 mm h = 64 mm Takarás = 65 mm = 65 mm h = 82 mm h = 84 mm Takarás = 70 mm = 70 mm h = 87 mm h = 89 mm Takarás = 75 mm = 75 mm h = 92 mm h = 94 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén h Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 40 mm = 40 mm h = 57 mm h = 59 mm Takarás = 55 mm = 55 mm h = 72 mm h = 74 mm Takarás = 60 mm = 60 mm h = 77 mm h = 79 mm Takarás = 65 mm = 65 mm h = 82 mm h = 84 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén h Padlófűtés rendszerek Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 40 mm = 40 mm h = 57 mm h = 59 mm Takarás = 50 mm = 50 mm h = 67 mm h = 69 mm Takarás = 60 mm = 60 mm h = 77 mm h = 79 mm Takarás = 65 mm = 65 mm h = 82 mm h = 84 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 35 mm = 35 mm h = 52 mm h = 54 mm Takarás = 45 mm = 45 mm h = 62 mm h = 64 mm Takarás = 50 mm = 50 mm h = 67 mm h = 69 mm Takarás = 55 mm = 55 mm h = 72 mm h = 74 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés [kn/m²] x 1,5 K 16 x 1,5 K Felépítés Takarás = 35 mm = 35 mm h = 52 mm h = 54 mm Takarás = 40 mm = 40 mm h = 57 mm h = 59 mm Takarás = 45 mm = 45 mm h = 62 mm h = 64 mm Takarás = 50 mm = 50 mm h = 67 mm h = 69 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén h h h 53

44 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m²k/w D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w ( 5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 a b a b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K a b Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani ábra Minimális szigetelésvastagságok a plus esetében kiegészítő szigeteléssel K Pine A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság. A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Hangszigetelő-képesség javulás mértéke ΔL W,R (db) a DIN 4109 szerint tömör födémen úsztatott esztrihek esetén kemény padlóburkolat lágyrugózású padlóburkolat DIN része szerinti esztrihek esetén, ha a felületre vonatkoztatott tömeg m 70 kg/m² és a DIN része vagy a DIN része szerinti szigetelőanyagból készített szigetelés esetén, ha a dinamikus merevség legfeljebb: 40 MN/m MN/m MN/m MN/m MN/m táblázat Kivonat a DIN 4109 szabványból Kiegészítő szigetelés használatakor a hasznos terhelésre, a felületi és a pontszerű terhelésekre, valamint a lépéshang sillapítás mértékére vonatkozóan a gyártó által megadott termékjellemzőket kell figyelembe venni. 54

45 Példa padlófelépítésre lépéshang sillapítási követelményértékekkel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset plus-szal plus [mm] Lépéshang-szigetelés Td [mm] Td = 30 2 Td = 50 2 Td = 80 2 EPS 040 DES-sg EPS 040 DES-sg EPS 040 DES-sg Dinamikus merevség Td [MN/m 3 ] Hasznos terhelés az esztrihen [kn/m 3 ] Hőszigetelés teljes a a plus fektetőszőnyeggel 1) [mm] a = 34 a = 54 a = 84, ső felső élétől 2) [mm] 1) A teljes hoz figyelembe kell venni a plus fektetőszőnyeg átlapolását b 14 = 45 b 14 = 65 b 14 = 95 b 16 = 47 b 16 = 67 b 16 = 97 2) A ső felső élétől számított építési nem veszi figyelembe a plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigeteléssel, expandált polisztirol (EPS) esetén Példa padló rétegrendre lépéshang sillapítási követelményérték nélkül 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset plus-szal plus [mm] Kiegészítő hőszigetelés Zd [mm] Hőszigetelés teljes a a plus fektetőszőnyeggel 1) [mm], ső felső élétől 2) [mm] Zd = 30 EPS 035 DEO-dh Zd = 50 EPS 035 DEO-dh Zd = 70 EPS 035 DEO-dh a = 36 a = 56 a = 76 b 14 = 47 b 14 = 67 b 14 = 87 b 16 = 49 b 16 = 69 b 16 = 89 Padlófűtés rendszerek 1) A teljes hoz figyelembe kell venni a plus fektetőszőnyeg átlapolását 2) A ső felső élétől számított építési nem veszi figyelembe a plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, expandált polisztirol (EPS) esetén 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset plus-szal plus [mm] Kiegészítő hőszigetelés Zd [mm] Zd = 20 PUR 024 DEO-dh Zd = 30 PUR 024 DEO-dh Zd = 50 PUR 024 DEO-dh Hőszigetelés teljes a a plus a = 26 a = 36 a = 56 fektetőszőnyeggel 1) [mm], b 14 = 37 b 14 = 47 b 14 = 67 ső felső élétől 2) [mm] b 16 = 39 b 16 = 49 b 16 = 69 1) A teljes hoz figyelembe kell venni a plus fektetőszőnyeg átlapolását 2) A ső felső élétől számított építési nem veszi figyelembe a plus fektetőszőnyeg átlapolását táblázat Hőszigetelés ajánlott minimális vastagsága lépéshang szigetelés nélkül, poliuretán (PUR) esetén 55

46 Alkalmazás alasony beépítési okhoz Knauf 425- aljzatkiegyenlítő esztrihhel ábra ábra - alasony, akár 41 mm-es építési - fektetés Knauf WF farost hőszigetelő lemezre - közvetlen fektetés tiszta, teherbíró aljzatra - egyszerű és gyors fektetés - különböző szigeteléseken alkalmazható Csövek Alasony beépítési hoz elsősorban a következő sőméret használata ajánlott: 10,1 x 1,1 K Továbbá használhatók a következő sőméretek is: 14 x 1,5 K 16 x 1,5 Leírás A plus fektetősző elsősorban felújításhoz alkalmas, Knauf 425 alasony beépítési hoz alkalmas aljzatkiegyenlítő esztrihhel. Itt a plus fektetőszőnyeg a következő aljzatokon alkalmazható: - teherbíró és repedésmentes aljzat elválasztó rétegként - Knauf WF farost hőszigetelő lemez - DIN EN 13163* szerinti EPS - DIN EN szerinti ásványgyapot és EPS DEO* kombináiója * A használható szigetelések és szigeteléskombináiók a padlószerkezeti példákat tartalmazó táblázatokban találhatók. A plus fektetőszőnyeg elválasztó rétegként történő használatakor ügyelni kell arra, hogy az alap felülete szilárd, tiszta, por-, zsír- és tisztítószer maradványoktól mentes legyen. Az aljzatot megfelelő alapozóval elő kell kezelni ábra Szerelés - Gondoskodjon teherbíró, tiszta aljzatról! - Elválasztó rétegre történő fektetéskor megfelelő alapozóval előkezelést kell végezni. - REHAU szegélyszigetelő szalag felragasztása. - Szükség esetén kiegészítő szigetelés fektetése. - A plus fektetőszőnyeg lefektetése. - Az illesztéseknél a szőnyeget az előírásoknak megfelelően átlapolással kell lefektetni. - A sövek rögzítése a plus fektetőszőnyegen. Szerelési tudnivalók Aljzat Az aljzatnak teherbírónak, száraznak és repedésmentesnek kell lennie szilárd, tiszta felülettel. A sőfektető lemeznek teljes felülettel fel kell feküdnie az aljzaton. Csőtávolság a felmenő épületszerkezetektől A söveket az épületszerkezetektől 50 mm-nél nagyobb távolságban kell fektetni. A felhasználási utasításokat és a Knauf 425 aljzatkiegyenlítő esztrih és a Knauf WF farost hőszigetelő lemez termékek adatlapjait figyelembe kell venni. 56

47 Minimálisan ajánlott esztrihvastagság Knauf 425 aljzatkiegyenlítő esztrih esetén 1. eset: Hőszigetelés nélkül elválasztó rétegként ábra Padlószerkezet hőszigetelés nélkül elválasztó rétegként ábra 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrih 3. 10,1 x 1,1 K 4. plus fektetőszőnyeg (átlapolással) 5. Nyersfödém Példa padlószerkezetre 1 Felépítés Felületi terhelés [kn/m²] 3 Pontszerű terhelés [kn] 3 Padlófűtés rendszerek Fűtésső takarása [mm] 25 K 10,1x1,1 ső 10 plus fektetőszőnyeg átlapolással [mm] 6 Teljes beépítési [mm] 41 h táblázat Esztrihvastagság Knauf 425 kiegyenlítő esztrih esetén elválasztó rétegen 2. eset: Hőszigeteléssel ábra Padlószerkezet kiegészítő hőszigeteléssel ábra Padlószerkezet kiegészítő hőszigeteléssel 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrih 3. 10,1 x 1,1 K 4. plus fektetőszőnyeg (átlapolással) 5. Kiegészítő hőszigetelés 6. Nyersfödém Példa padlószerkezetre Felépítés Felületi terhelés [kn/m²] Pontszerű terhelés [kn] Fűtésső takarása [mm] K 10,1x1,1 ső plus fektetőszőnyeg átlapolással [mm] Kiegészítő szigetelés max Típus EPS DEO dh EPS DEO dh EPS DEO dh EPS DEO ds (150 kpa) (150 kpa) (150 kpa) (200 kpa) Teljes beépítési [mm] h táblázat Esztrihvastagság kiegészítő szigeteléssel a Knauf 425 aljzatkiegyenlítő esztrih esetén 57

48 3. eset: Lépéshang-szigeteléssel ábra Padlószerkezet kiegészítő szigeteléssel ábra Padlószerkezet kiegészítő szigeteléssel 1. Padlóburkolat 2. Knauf 425 aljzatkiegyenlítő esztrih 3. 10,1 x 1,1 K 4. plus fektetőszőnyeg (átlapolással) kiegészítő szigetelés kiegészítő szigetelés 7. Nyersfödém Példa padlószerkezetre Felépítés Felületi terhelés [kn/m²] Pontszerű terhelés [kn] Fűtésső takarása [mm] K 10,1x1,1 ső plus fektetőszőnyeg átlapolással [mm] 1. Kiegészítő szigetelés max. 2. Kiegészítő szigetelés max. Típus Típus WF farost hőszigetelő lemez *1" EPS DEO dh (150 kpa) EPS DEO dh (150 kpa) EPS DEO dh (150 kpa) nins nins nins WF farost hőszigetelő lemez *1" WF farost hőszigetelő lemez *1" MiWo *2 Teljes építési [mm] Hangszigetelő-képesség javulás mértéke [db] táblázat Esztrihvastagság kiegészítő lépéshang-szigeteléssel a Knauf 425 kiegyenlítő esztrih esetén * 1) Knauf WF farost hőszigetelő lemez * 2) Knauf Insulation TP-GP-12-1 ásványgyapot EPS DES sg nins h Használati kategóriák A megadott pontszerű/felületi terhelések megfelelnek a DIN EN /NA szerinti helyiségek kategóriájának: 1 kn pontszerű terhelés; 2 kn/m² felületi terhelés: A2, A3 kategória 2 kn pontszerű terhelés; 3 kn/m² felületi terhelés: A2, A3, B1, D1 kategória 3 kn pontszerű terhelés; 3 kn/m² felületi terhelés: A2, A3, B1, B2, D1 kategória 58

49 plus renova rendszer Rendszerleírás Rendszerelemek - plus renova fektetőszőnyeg - K sövek - sőtoldó idom - toldóhüvely - satlakozó savarzat - menetes satlakozó 1/2 Felhasználható sövek 10 x 1,1 K ábra plus renova fektetőszőnyeg ábra A RAUTHRM SPEED plus renova fektetőszőnyeg hátoldala További rendszerelemek - rögzítőszalag - szegélyszigetelő szalag - mozgásihézag-profil - tekerselő szerkezet vezetőszemmel - ajtókitámasztó sővezetővel - védőkesztyű - sővezető ív - maradéknedvesség mérési pont Leírás A REHAU plus renova tépőzáras fektetőszőnyeg egyesíti a klasszikus tépőzáras rendszer előnyeit az épületfelújításnál alkalmazott, vékonyrétegű padlófűtési rendszer előnyeivel. Kis, mindössze 2 mm-es építési ának és az aljára felvitt ragasztórétegnek köszönhetően a lyukasztott REHAU RAUTHERM SPEED plus renova tépőzáras fektetőszőnyeg kellően teherbíró, száraz beltéri aljzatokra pl. meglévő esztrihekre, kerámia padlóburkolatra vagy fapadlóra fektethető. A lyukasztott REHAU plus renova tépőzáras fektetőszőnyeg lemezes kiszerelésben kapható. A polimer, profilozott fektetőelemre gyárilag tépőzárfil van felkasírozva. A REHAU plus renova tépőzáras fektetőszőnyeg speiális lyukasztása megfelel az 5 m-es vagy egész számú többszörösének megfelelő fektetési ráshálónak, így gyors és pontos sőfektetést tesz lehetővé. A sőfektetés a DIN A sőfektetési osztály és a DIN szerint történjen. A rendszer vékonyrétegű esztrihekkel együtt történő alkalmazásra készült padlófűtéshez és -hűtéshez. Padlófűtés rendszerek ábra K ső - innovatív, sokoldalú tépőzáras rendszer kötött rendszerekhez - akár 21 mm-es teljes építési - alasony, 13 mm-es rendszer - a lemezek egyszerűen méretre vághatók - a maradék mennyiség jól felhasználható - az illesztésnél nins szükség átlapolásra - különböző aljzatokra fektethető - gyorsan fektethető rendszer jól bevált tépőzáras tehnológiával - kis erőkifejtést igénylő, kényelmes sőfektetés - szerszám nélküli sőfektetés - alasony szállítási és tárolási térfogat ábra 59

50 Szerelés - Az osztó-gyűjtő szekrény elhelyezése. - REHAU osztó-gyűjtő beépítése. - Gondoskodjon teherbíró, tiszta aljzatról! - Javítsa ki azokat a helyeket, ahol az önterülő esztrih levált a felületről, a fal- és födémáttöréseket is zárja le! - Kezelje le az aljzat teljes felületét alapozóval az adatlap/előírás szerint*! - REHAU szegélyszigetelő szalag rögzítése. - A szegélyszigetelő szalag fóliatalpának rögzítése a padlón. - A lyukasztott plus renova fektetőszőnyegek felragasztása egymás mellé, átlapolás nélkül a megszáradt, alapozott felületre. - Csövek fektetése a lyukasztott plus renova szőnyegre, a lyukasztás által adódó osztás szerint. - Szükség esetén a nyilvánvalóan szükséges helyeken (pl. sz irányváltásoknál) kiegészítő rögzítőszalag elhelyezése. - Csövek bekötése az osztó-gyűjtőbe. - Nyomáspróba végrehajtása az EN szerint. - Közvetlenül az esztrih felhordása előtt az adatlap/előírás szerint ellenőrizni kell a felületet, hogy például a ső nem vált-e le a sőfektetést követő munkák alatt. Szükség esetén RAUTHERM SPEED rögzítőszalag használata ábra * Tartsa be a szükséges száradási időt! A plus renova fektetőszőnyeg beépítési hőmérséklete ± 0 és 35 C között van. Műszaki adatok REHAU plus renova tépőzáras fektetőszőnyeg kötött esztrihekhez Kivitel Lemez Hordozóelem anyaga PE / PP Méretek Hosszúság (m) 1,17 Szélesség (m) 0,88 Magasság (mm) 2,0 Felület (m²) 1,03 Fektetési távolság (m) 5 m és többszöröse Építőanyag osztály a DIN 4102 szerint B2 Építőanyag osztály az EN szerint E táblázat A plus renova műszaki adatai ábra 60

51 Alkalmazás Knauf N 440 esztrihhel kötött rendszerekhez A plus renova fektetési rendszer és a Knauf N 440 esztrih kombináiója a felújításoknál a lehető legkisebb, 21 mm-es építési ot biztosítja kötött rendszereknél. A lyukasztott fektetőszőnyeget ebben az esetben közvetlenül a teherbíró és repedésmentes aljzatra kell felragasztani. A fa aljzatoknak alaktartónak kell lenniük, és szilárdan kell kötődniük az aljzathoz. A fapallókat szükség esetén kiegészítésképpen le kell savarozni. A hézagokat, somókat és réseket ki kell tölteni megfelelő hézagoló masszával. A fapadlókat szükség esetén speiális tapadáserősítő alapozóval vagy hézagoló masszával teljes felületen elő kell kezelni. A plus renova fektetőszőnyeg a következő aljzatokra fektethető: meglévő esztrih (CT ementesztrih, CAF kalium-szulfátos önterülő esztrih), kerámia padlóburkolatok és fapadlók. Az aljzatként használni kívánt faforgás lemezeket pl. OSB lapokat speiális, szigetelő tapadáserősítővel vagy záróréteggel pl. Knauf FE tömítéssel, ill. 2K epoxidgyantával kell előkezelni. Az aljzatnak száraznak, teherbírónak, repedésmentesnek, zsírmaradványoktól mentesnek kell lennie szilárd, tiszta és sík felülettel. Azokat a helyeket, ahol az esztrih felvált, ki kell javítani. A fal- és födémáttöréseket le kell zárni. Az aljzatot megfelelő alapozóval elő kell kezelni. A Knauf N 440 esztrih esetében az aljzatot Knauf Shnellgrund diszperziós alapozóval kell előkezelni. Ehhez be kell tartani a műszaki adatlapokat és a Knauf feldolgozási irányelveket. Minimálisan ajánlott esztrihvastagság DIN EN /NA szerinti alkalmazási terület (6.1 DE táblázat): lakó- és tartózkodási helyiségek (A2 és A3 kategória); irodaépületek, orvosi rendelők (B1, B2 kategória); max. 50 m² alapterületű eladóterek (D1 kategória). Padlófűtés rendszerek Pontszerű terhelés [kn/m²] Felületi terhelés [kn/m²] 14 x 1,5 K Felépítés 3 3 Takarás Teljes építési 1) 8 mm H = 21 mm táblázat Esztrihvastagság Knauf N440 aljzatkiegyenlítő esztrih esetén 1) A H teljes vastagság figyelembe veszi a 2 mm-es plus renova fektetőszőnyeget és a 11 mm-es 10,1 x 1,1 K sövet, valamint az 1 mm-es tépőzáras szalagot ábra Általános felépítés 61

52 További rendszerelemek rögzítőszalag Szegélyszigetelő szalag felújításhoz ábra rögzítőszalag ábra Szegélyszigetelő szalag - kiegészítő rögzítőszalag a nyilvánvalóan szükséges helyekre - előre perforált szalag a kisebb szalagdarabok letépéséhez Leírás A rögzítőszalag egyik oldala kampós, és a nyilvánvalóan szükséges helyeken kell alkalmazni, pl. ahol a következő munkafázisokban a ső véletlenül elválhat. Vagy például olyan irányváltásoknál, ahol nagyon erőteljesen savarodik a ső. - hátoldalán ragasztósíkkal - rövid, öntapadó fóliatalp - alasony Leírás A szegélyszigetelő szalag lehetővé teszi a falsarkok és kiugrások kiképzését. A PE fólia fal felőli oldalára rákasírozott ragasztósíkok maximális tapadást és gyors szerelést garantálnak. A szegélyszigetelő szalag lehetővé teszi a DIN által a fűtőesztrihekre vonatkozóan megkövetelt 5 mm-es mozgási lehetőséget. Szerelés Az illesztések területén a REHAU szegélyszigetelő szalagot legalább 5 m-es átlapolással kell fektetni ábra rögzítőszalag - A ragasztósík védőfóliájának lehúzása a PE hátoldaláról. - A szegélyszigetelő szalag felragasztása úgy, hogy a fóliatalp a helyiség belseje felé nézzen. A REHAU felirat felfelé nézzen. - A fóliatalp felragasztása ragasztószalaggal az aljzatra. A szegélyszigetelő szalag műszaki adatai A rögzítőszalag kampós oldalát szorosan rá kell simítani a sőre, a szalag két végét pedig a szőnyegre. Szigetelőprofil anyaga PE Fóliatalp anyaga PE Építőanyag osztály a DIN 4102 szerint B2 Tűzvédelmi tulajdonságok az EN szerint E Névleges [mm] 80 Fóliatalp névleges hossza [mm} 50 Hátoldali ragasztósík igen Fóliatalp ragasztósíkkal igen 62

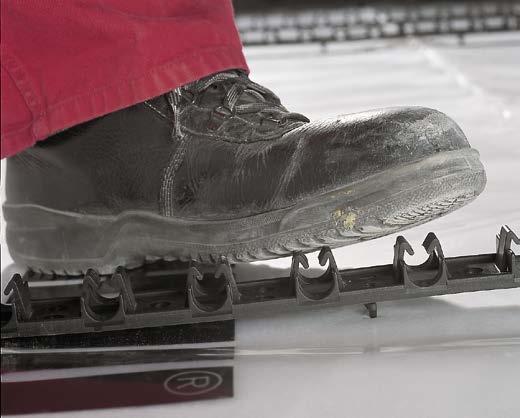

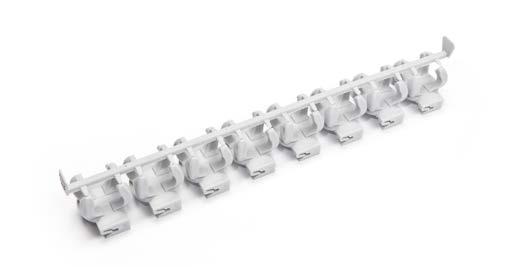

53 4.7. RAUFIX-sínes rendszer Leírás ábra RAUFIX-sín ábra Sínrögzítő tüske ábra RAUFIX-sínes rendszer erőzáró sőrögzítés a sín szerszám nélkül szerelhető preíz sínrögzítés egyszerű rendszerfelépítés A polipropilénből készült RAUFIX-sín alkalmazása a DIN és az EN szabvány szerint 5 mm sőkiemelésnek felel meg az A1-es építési osztályban. Egyszeres és kettős kígyóvonalú sővezetés alakítható ki, ahol a sőtávolság 5 m és annak többszöröse lehet. A RAUFIX-sínen kialakított összepattintható satlakozásnak köszönhetően a sínek szerszám nélkül összeilleszthetők. A felső oldalon található sőtartók garantálják a ső felúszásmentes rögzítését. A RAUFIX-sín felső sőtartóján lévő rögzítőelem garantálja a ső szoros illeszkedését. Az 1 m hosszú RAUFIX-sínek gyors és biztonságos toldása a sínek egymásba pattintásával érhető el. A RAUFIX-sín alján lévő tüskék garantálják a sín rögzítését a pótlólagos hőszigetelésre. A RAUFIX-sín a DIN szerinti esztrihekkel használható. Padlófűtés rendszerek Rendszerelemek RAUFIX-sín 12/14 RAUFIX-sín 16/17/20 sínrögzítő tüske Felhasználható REHAU sövek RAUFIX-sínnel 12/14: RAUTHERM S 14 x 1,5 mm 14 x 1,5 mm RAUFIX-sínnel 16/17/20 RAUTHERM S 17 x 2,0 mm RAUTHERM S 20 x 2,0 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTITAN flex 20 x 2,8 mm RAUTITAN stabil 16,2 x 2,6 mm RAUTITAN stabil 20 x 2,9 mm Kiegészítő elemek ragasztószalag ragasztószalag-adagoló szegélyszigetelő szalag mozgásihézag-profil hőszigetelő rendszerek takarófólia A RAUFIX-sín alján található lyukak a sínrögzítő tüske rögzítésére szolgálnak. A sínrögzítő tüskék speiálisan kiképzett súsai a RAUFIX-sín padlószerkezethez való rögzítésére szolgálnak. Az elszakíthatatlan PE anyagú takarófólia megfelel a DIN és az EN 1264 szabvány követelményeinek. Nem engedi át az esztrihben lévő vizet, és nem alakulnak ki hő- és hanghidak. Az erős takarófólia optimális tartást biztosít a rögzítő tüskéknek ábra Takarófólia A REHAU takarófólia nem helyettesíti az esetlegesen szükséges párazáró réteget. 63

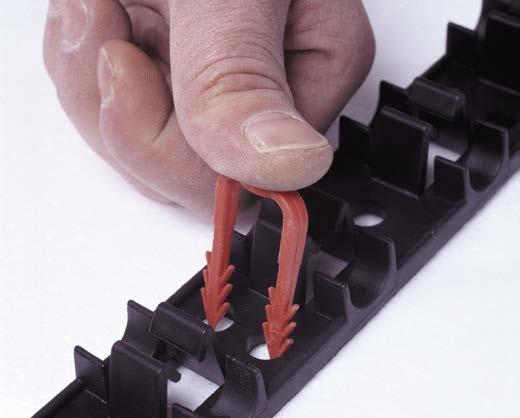

54 Szerelés 9. A RAUFIX-sín rögzítése 40 m-ként sínrögzítő tüskével. 10. A sínrögzítő tüske padlószerkezetbe nyomása a RAUFIX-sínen keresztül. +10 C alatti hőmérséklet és/vagy 15 m fektetési távolság esetén a 17 x 2,0 mm és 20 x 2,0 mm RAUTHERM S söveket, valamint a 16 x 2,2 mm méretű RAUTITAN flex söveket a meleg sőfektetésre szolgáló REHAU tekerselő szerkezettel és egy fűtőberendezéssel melegen kell beépíteni. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. A sérült REHAU takarófólia nem látja el megfelelően a funkióját. Fektetésnél ügyelni kell arra, hogy ne sérüljön meg a REHAU takarófólia. A REHAU takarófólián lévő esetleges lyukakat vagy repedéseket REHAU ragasztószalaggal teljesen le kell ragasztani. 5. REHAU takarófóliát legalább 8 m-es átlapolással kell lefektetni. 6. A REHAU takarófólia átlapolásának tökéletes leragasztása REHAU ragasztószalaggal. 7. REHAU szegélyszigetelő szalag öntapadó talprészének feszülés nélküli ráragasztása a REHAU takarófóliára. 8. A RAUFIX-sínek toldása a szükséges hosszban, majd rögzítés a padlószerkezethez 1m-es osztástávolságban ábra A sínrögzítő tüske benyomása a padlószerkezetbe 11. A ső egyik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 12. A ső bepattintása a tartóbilinsekbe. 13. A ső másik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 14. Az irányváltásoknál a ső kiegészítő rögzítése Taker sőrögzítő tüske ill. Taker sőrögzítő tüske 20 tüskékkel. 15. A REHAU mozgásihézag-profil elhelyezése. A RAUFIX-sín műszaki adatai Folyékony esztrih esetén szükség szerint sökkenteni kell a RAUFIX-sínek közötti távolságot. Sín anyaga Sín hossza Sín a (alsó tüske nélkül) 12/14 méretű sín 16/17/20 méretű sín Sín szélessége 12/14 méretű sín 16/17/20 méretű sín Csőkiemelés Fektetési távolság polipropilén 1 m 24 mm 27 mm 40 mm 50 mm 5 mm 5 m és többszöröse A sínrögzítő tüske műszaki adatai Sínrögzítő tüske anyaga Sínrögzítő tüske hossza Csúsok távolsága polipropilén 50 mm 20 mm ábra A RAUFIX-sín benyomása az alatta lévő szigetelésbe 64

55 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött/hűtött helyiség fölötti helyiség R 0,75 m²k/w D1 1 2 D3 1 2 D2 2. hőszigetelési eset: Fűtetlen/hűtetlen vagy szakaszosan fűtött/hűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 Zd b Zd 1 2 b Zd b Zd b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w Zd b Zd b K ábra Minimális hőszigetelés vastagságok REHAU RAUFIX-sínes rendszer esetén 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pine A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság. A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Padlófűtés rendszerek Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a ső felső élétől [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelés lépéshang- lépéshang- lépéshangszigeteléssel nélkül szigeteléssel szigetelés nélkül Td = 30-2 EPS 040 DES sg Zd = 30 EPS 040 DEO dm Td = 50-2 EPS 040 DES sg Zd = 50 EPS 040 DEO dm Td = 70-2 EPS 035 DES sg lépéshangszigetelés nélkül Zd = 50 PUR 024 DEO dh [mm] b = 28 b = 30 b = 48 b = 50 b = 68 b = 50 [mm] 14 = = = = = = = = = = = = = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 2 h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 3 h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm = 70 mm 4 h = 89 mm h = 91 mm h = 91 mm h = 92 mm h = 95 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm = 75 mm 5 h = 94 mm h = 96 mm h = 96 mm h = 97 mm h = 100 mm Felépítés a = 5 mm táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén 65

56 Felületi terhelés RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 2 h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm 3 h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm 4 h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 5 h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Felépítés a = 5 mm táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi terhelés RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 2 h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 3 h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm 4 h = 79 mm h = 81 mm h = 81 mm h = 82 mm h = 85 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 5 h = 84 mm h = 86 mm h = 86 mm h = 87 mm h = 90 mm Felépítés a = 5 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm 2 h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 3 h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 4 h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm 5 h = 74 mm h = 76 mm h = 76 mm h = 77 mm h = 80 mm Felépítés a = 5 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi terhelés RAUTITAN flex RAUTHERM S RAUTHERM S [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm 2 h = 54 mm h = 56 mm h = 56 mm h = 57 mm h = 60 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 3 h = 59 mm h = 61 mm h = 61 mm h = 62 mm h = 65 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 4 h = 64 mm h = 66 mm h = 66 mm h = 67 mm h = 70 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 5 h = 69 mm h = 71 mm h = 71 mm h = 72 mm h = 75 mm Felépítés a = 5 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén 66

57 Hőtehnikai vizsgálatok A RAUFIX-sínes rendszer a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított. Nyilvántartási szám: 7 F 026 A RAUFIX-sínes rendszer tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra RAUFIX-sín sőtartó elemként, behelyezett RAUTHERM S fűtéssővel 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 esztrih a DIN szerint 7 REHAU fűtésső 8 RAUFIX-sín 9 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 10 hő- és lépéshang-szigetelés 11 párazárás (DIN szerint) 12 nyers födém 13 talaj Padlófűtés rendszerek 67

58 4.8. Ponthegesztett aélhálós rendszer Leírás A ponthegesztett aélhálós rendszer DIN szerinti esztrihekkel használható. A tárba betölthető quattro elfordítható sőbilins alsó oldalán lévő tapadó rész és a horgok a ponthegesztett aélhálón való biztonságos rögzítést garantálja. A felső oldalon kialakított sőtartók pedig lehetővé teszik a ső egyszerű bepattintását és egyúttal biztonságos rögzítését ábra Ponthegesztett aélhálós rendszer a fektetési távolság független a ponthegesztett az aélháló raszterméretétől az előre betárazott sőbilinsek gyorsan felhelyezhetők 14 mm és 20 mm közötti külső átmérőjű fűtéssövekhez ugyanaz a sőbilins használható az irányváltás elé és mögé elegendő egy-egy bilins a rögzítés kívánság szerint történhet az aélhuzalok keresztezésénél, a hossz- vagy keresztirányú huzalra a bilins nagyon jól rögzíthető az aélhálóra az erőzáró kötés nagyon jó sőrögzítést biztosít univerzális és a választott szigeteléstől függetlenül alkalmazható PUR-hab szigeteléssel nagy felületi terheléseknél is használható önterülő esztrihhez használható ábra quattro elfordítható sőbilins A szerszám gyors feltöltéséhez egy tárba nyol sőbilins helyezhető. Rendszerelemek quattro elfordítható sőbilins quattro sőbilinsrögzítő RTM 100 ponthegesztett aélháló RTM 150 ponthegesztett aélháló hálóösszekötő elem sodróeszköz hálóösszekötő elemhez hőszigetelés-rögzítő takarófólia ábra quattro elfordítható sőbilins tár A quattro elfordítható sőbilinsel két irányban rögzíthetők a sövek: a talphoz képest keresztirányban: mm külső átmérőjű ső rögzítéséhez a talphoz képest hosszirányban: 20 mm külső átmérőjű ső rögzítéséhez Felhasználható sövek RAUTHERM S 14 x 1,5 mm RAUTHERM S 17 x 2,0 mm RAUTHERM S 20 x 2,0 mm 14 x 1,5 mm 16 x 1,5 mm RAUTITAN flex 16 x 2,2 mm RAUTITAN flex 20 x 2,8 mm RAUTITAN stabil 16,2 x 2,6 mm RAUTITAN stabil 20 x 2,9 mm További rendszerelemek szegélyszigetelő szalag mozgásihézag-profil ragasztószalag ragasztószalag-adagoló hőszigetelő rendszerek ábra Csőrögzítés a talphoz képest keresztirányban ábra Csőrögzítés a talphoz képest hosszirányban 68

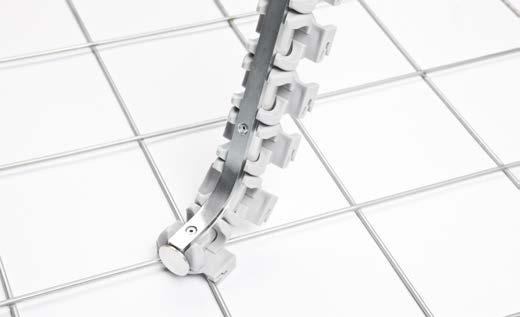

59 A quattro elfordítható sőbilins a keresztezési pontokon vagy akár egyetlen huzalon is elhelyezhető mm külső átmérőjű ső esetén a fektetési távolság független a ponthegesztett aélháló raszterméretétől. A ponthegesztett aélhálóra a quattro elfordítható sőbilins az előírt fektetési távolságban rögzíthető. A 100 mm raszetrméretű RM 100 ponthegesztett aélhálón hossz- és keresztirányban egy-egy 50 mm-es sáv található, ez az aélhálók átlapolással történő fektetésére szolgál ábra mm külső átmérőjű ső rögzítése a keresztirányú huzalra ábra RTM 100 ponthegesztett aélháló Az elszakíthatatlan PE-takarófólia megfelel a DIN és a DIN EN 1264 szabvány követelményeinek. Nem engedi át az esztrihben lévő vizet, és nem alakulnak ki hő- és hanghidak. Padlófűtés rendszerek ábra 20 mm külső átmérőjű ső rögzítése a hosszirányú huzalra ábra Takarófólia A quattro elfordítható sőbilins így önmagában megfelelő az összes sőmérethez és fektetési távolsághoz. A sőbilinsrögzítőbe előre betárazva helyezhetők be a sőbilinsek, ami garantálja a gyors szerelést. A quattro elfordítható sőbilins felhelyezése egyszerű elfordítással történik. A REHAU takarófólia nem helyettesíti az esetlegesen szükséges párazáró réteget. A ponthegesztett aélhálót folyékony esztrih alkalmazásakor felúszás ellen rögzítőtüskével rögzíteni kell ábra quattro sőbilinsrögzítő ábra Rögzítőtüske 69

60 Szerelés Tilos a REHAU padlófűtéshez/-hűtéshez hagyományos építőipari aélhálót használni. 10. REHAU elfordítható sőbilins felhelyezése REHAU sőbilinsrögzítővel a ponthegesztett aélhálóra, a tervezett sővezetésnek megfelelően. Ennek során ügyelni kell a következőkre: 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. REHAU takarófólia fektetése legalább 8 m-es átlapolással. 6. A REHAU takarófólia átlapolásának tökéletes leragasztása REHAU ragasztószalaggal. A sérült REHAU takarófólia nem látja el megfelelően a funkióját. A REHAU takarófólián lévő nagyobb lyukakat vagy repedéseket szükség esetén REHAU ragasztószalaggal teljes mértékben le kell ragasztani. Figyelembe kell venni az elfordítható sőbilinsek a fektetési irányhoz viszonyított irányát. Az egyenes sőszakaszokon a REHAU elfordítható sőbilinsek közötti távolság kb. 50 m legyen. Így önterülő esztrih esetében kisebb távolság is elegendő a ső felúszásának a megakadályozására. Szűk hajlítási sugárnál az elfordítható sőbilinset a ponthegesztett aélháló keresztezési pontjain kell elhelyezni. Figyelembe kell venni az alkalmazott ső legkisebb hajlítási sugarát. Az elfordítható sőbilinset helyezze átlósan a ponthegesztett aélháló huzalja fölé és rögzítse egyszerű elfordítással! 7. A szegélyszigetelő szalag öntapadó talprészének feszülés nélküli ráragasztása a REHAU takarófóliára. 8. A ponthegesztett aélháló szegélysávval ellátott oldalának illesztése a szegélyszigetelő szalagra. 9. Ponthegesztett aélháló fektetése és összesodrása a REHAU hálóösszekötő elemekkel. Önterülő esztrihek alkalmazásakor a ponthegesztett aélháló felúszhat. A ponthegesztett aélhálót m²-enként kb. 5 db REHAU hőszigetelés-rögzítővel kell rögzíteni ábra A sőbilinsrögzítő poziionálása a tárban lévő elfordítható sőbilinsekkel A tágulási hézagok területén a padlószerkezet miatt a ponthegesztett aélhálót szét kell választani ábra A sőbilins rögzítése az óramutató járásával egyező irányú elfordítással 11. REHAU ső egyik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 12. Csőfektetés az elfordítható sőbilinsbe való bepattintással. 13. Cső másik végének satlakoztatása az osztó-gyűjtőhöz. 14. A REHAU mozgásihézag-profil elhelyezése. 70

61 Műszaki adatok Anyaga RTM 100 ponthegesztett aélháló horganyzott aélhuzal RTM 150 ponthegesztett aélháló horganyzott aélhuzal Huzal vastagsága 3 mm 3 mm Hosszúság szegélysávval 2050 mm 1950 mm Szélesség szegélysávval 1050 mm 900 mm Szegélysáv szélessége egy hosszanti és keresztirányú 50 mm oldalon Hasznos fektetési felület 2 m ² 1,75 m ² Raszterméret 100 mm 150 mm Fektetési távolság mm sőméret esetén tetszőleges tetszőleges Fektetési távolság 20 mm sőméret esetén 10 m és többszöröse 15 m és többszöröse Padlófűtés rendszerek ábra Fordulás és irányváltás a fűtőkörben, fektetési példa: RAUTHERM S 17 x 2,0 FT 100 mm ső RTM 100 ponthegesztett aélhálóra os irányváltás 2 fordulási tartomány 3 elfordítható sőbilins 4 ponthegesztett aélháló 5 fűtésső 71

62 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött/hűtött helyiség fölötti helyiség R 0,75 m²k/w D1 1 2 D3 1 2 D2 2. hőszigetelési eset: Fűtetlen/hűtetlen vagy szakaszosan fűtött/hűtött helyiség fölötti vagy talajon fekvő helyiség R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) D2 Zd b Zd 1 2 b Zd b Zd b D3 3. hőszigetelési eset: Külső légtér feletti helyiség: 5 C >T a 15 C R 2,00 m²k/w K Zd b Zd b A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság ábra Minimális hőszigetelés vastagságok ponthegesztett aélhálós rendszer esetén 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pine A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a ső felső élétől [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelészigetelés lépéshang- lépéshangszigetelésseszigeteléssel lépéshang- nélkül nélkül Td = 30-2 EPS 040 DES sg Zd = 30 EPS 040 DEO dm Td = 50-2 EPS 040 DES sg Zd = 50 EPS 040 DEO dm Td = 7-2 EPS 035 DES sg lépéshangszigetelés nélkül Zd = 50 PUR 024 DEO dh [mm] b = 28 b = 30 b = 48 b = 50 b = 68 b = 50 [mm] 14 = = = = = = = = = = = = = = = = = = = = = = = = táblázat Hőszigetelés ajánlott minimális vastagsága Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 2 h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 3 h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm Takarás = 70 mm = 70 mm = 70 mm = 70 mm = 70 mm 4 h = 95 mm h = 97 mm h = 97 mm h = 98 mm h = 101 mm Takarás = 75 mm = 75 mm = 75 mm = 75 mm = 75 mm 5 h = 100 mm h = 102 mm h = 102 mm h = 103 mm h = 106 mm a = 11 mm táblázat Esztrihvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén 72

63 Felületi RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 2 h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm 3 h = 80 mm h = 82 mm h = 82 mm h = 83 mm h = 86 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm 4 h = 85 mm h = 87 mm h = 87 mm h = 88 mm h = 91 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 5 h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm a = 11 mm táblázat Esztrihvastagság a DIN szerinti F5 hajlítószilárdsági osztályba sorolt CT ementesztrih esetén Felületi RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 2 h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 3 h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm Takarás = 60 mm = 60 mm = 60 mm = 60 mm = 60 mm 4 h = 85 mm h = 87 mm h = 87 mm h = 88 mm h = 91 mm Takarás = 65 mm = 65 mm = 65 mm = 65 mm = 65 mm 5 h = 90 mm h = 92 mm h = 92 mm h = 93 mm h = 96 mm a = 11 mm táblázat Esztrihvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Padlófűtés rendszerek Felületi RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm 2 Beépítési h = 60 mm h = 62 mm h = 62 mm h = 63 mm h = 66mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 3 Beépítési h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 4 Beépítési h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm Takarás = 55 mm = 55 mm = 55 mm = 55 mm = 55 mm 5 Beépítési h = 80 mm h = 82 mm h = 82 mm h = 83 mm h = 86 mm a = 11 mm táblázat Esztrihvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén Felületi RAUTITAN flex RAUTHERM S RAUTHERM S terhelés Felépítés [kn/m ² ] 14x1,5 mm 16x1,5 mm 16x2,2 mm 17x2,0 mm 20x2,0 mm Takarás = 35 mm = 35 mm = 35 mm = 35 mm = 35 mm 2 Beépítési h = 60 mm h = 62 mm h = 62 mm h = 63 mm h = 66 mm Takarás = 40 mm = 40 mm = 40 mm = 40 mm = 40 mm 3 Beépítési h = 65 mm h = 67 mm h = 67 mm h = 68 mm h = 71 mm Takarás = 45 mm = 45 mm = 45 mm = 45 mm = 45 mm 4 Beépítési h = 70 mm h = 72 mm h = 72 mm h = 73 mm h = 76 mm Takarás = 50 mm = 50 mm = 50 mm = 50 mm = 50 mm 5 Beépítési h = 75 mm h = 77 mm h = 77 mm h = 78 mm h = 81 mm a = 11 mm táblázat Esztrihvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalium-szulfát önterülő esztrih (CAF) esetén 73

64 Hőtehnikai vizsgálatok A ponthegesztett aélhálós rendszer a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított. Nyilvántartási szám: 7 F 025 A ponthegesztett aélhálós rendszer tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Ponthegesztett aélháló elfordítható sőbilinsel, REHAU fűtésső rögzítéséhez 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 esztrih a DIN szerint 7 REHAU fűtésső 8 quattro elfordítható xsőbilins 9 ponthegesztett aélháló horganyzott aélhuzalból 10 takarófólia a DIN 18560, DIN EN 1264 szerint 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 74

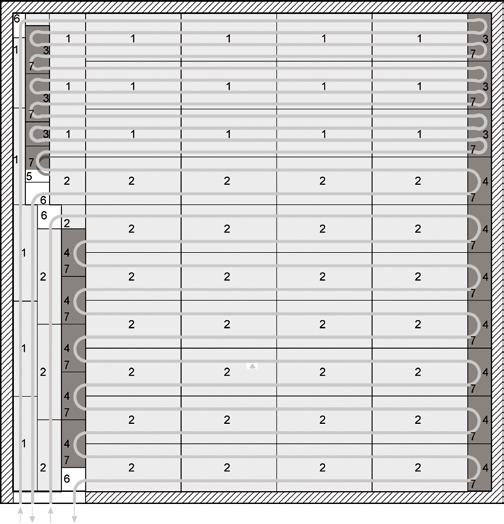

65 4.9. Száraz fektetésű rendszer Leírás A száraz fektetésű rendszer használatával a padlófűtés a DIN és az EN szerint tömör vagy fagerenda födémen is szerelhető (B építési osztály). A száraz fektetésű rendszer lemezei habosított polisztirolból (EPS) készülnek, és teljesítik az EN követelményeit. A fektetőlemezek felső oldalára gyárilag alumínium hővezető profilokat kasíroztak fel, amelyek egyrészt megfogják a fűtősöveket, másrészt biztosítják a keresztirányú hőelosztást. Az építkezésen a lemezek a kikönnyítések mentén gyorsan és problémamentesen a megfelelő méretre szabhatók. A fordulólemezek a határoló falak melletti irányváltást szolgálják. Az osztásváltó lemez a fektetési távolságot 12,5 m-ről 25 m-re változtatja ábra Száraz fektetésű rendszer gyorsan és sérülésmentesen fektethető a gyárilag rakasírozott hővezető lemezeknek köszönhetően könnyen és gyorsan méretre szabható a kikönnyítések mentén a fűtéssövek fektetése során a hővezető lemez nem emelkedik meg lefektetett felületek jól ellenállnak a rajtuk történő járkálásnak sekély beépítési A jobb hőeloszlás érdekében a térkitöltő, forduló- és osztásváltó lemezek takarólemezzel vannak ellátva ábra Fektetőlemez, FT 12, ábra Fektetőlemez, FT 25 Padlófűtés rendszerek Rendszerelemek fektetőlemez VA 12,5 (peremzónához) VA 25 (tartózkodási zónához) fordulólemez VA 12,5 (peremzónához) VA 25 (tartózkodási zónához) osztásváltó lemez térkitöltő lemez sőhoronyvágó takarólemez Alkalmazható sövek RAUTITAN flex 16 x 2,2 mm RAUTITAN stabil 16,2 x 2,6 mm 16 x 1,5 mm Kiegészítő elemek szegélyszigetelő szalag takarófólia hőszigetelő rendszerek A száraz fektetésű rendszer száraz esztrihelemekkel használható (lásd fejezet, 15. o.), továbbá kombinálható a DIN szerinti nedves esztrihhel is ábra Fordulólemez, FT 12, ábra Fordulólemez, FT ábra Osztásváltó lemez ábra Takarólemez A száraz fektetésű rendszer nedves esztrihhel történő használata esetén a rendszerlemezekre a REHAU takarófóliát átlapolással kell lefektetni. A fóliaátlapolást és a szegélyszigetelő szalag talprészét gondosan össze kell ragasztani. A szárazesztrih-elemekre megadott kiegészítő hő- és/vagy lépéshang-szigetelési követelmények ebben az esetben nem érvényesek. A hő- és/vagy lépéshang-szigetelés maximális összenyomhatósága nedves esztrihhel való használat esetén a fektethetőség miatt nem haladhatja meg a 3 mm-t. Amennyiben a száraz fektetésű rendszert szárazesztrihhel kombináltan hűtésre használják, a sövön vagy a gipszkarton lemezek elülső vagy hátoldalán kondenzáió léphet fel. A kondenzáió megakadályozására a fűtés/hűtés szabályozás harmatpont-érzékelőit vagy egyéb alkalmas szabályozó és felügyeleti rendszert kell alkalmazni. 75

66 A térkitöltő lemezek a következő területeken kerülnek felhasználásra: az osztó-gyűjtő előtt (kb. 1 m-es sugarú körben) kiszögellések, oszlopok, szellőzőnyílások stb. környékén ső nélküli, nem derékszögű felületek kitöltésénél. Az építkezésen a sőhoronyvágó segítségével alakítható ki a sövek egyéni vonalvezetése a térkitöltő lemezben ábra Térkitöltő lemez ábra Csőhoronyvágó Műszaki adatok A rendszerlemezek megnevezése Fektetőlemez, FT 12,5 és 25 Fordulólemez, FT 12,5 és 25 / Térkitöltő lemez osztásváltó lemez EPS 035 DEO dh EPS 035 DEO dh EPS 035 DEO dh rákasírozott alumínium hővezető profilokkal Hosszúság [mm] Szélesség [mm] / Vastagság [mm] Hővezető képesség [W/mK] 0,035 0,035 0,035 Hővezetési ellenállás [m²k/w] 0,80 0,80/0,70 0,85 Felületi terhelés 2% összenyomódásnál [kpa] 70,0 70,0 70,0 Építőanyag osztály a DIN 4102 szerint B2 B1 B1 Tűzvédelmi tulajdonságok az EN szerint E E E 76

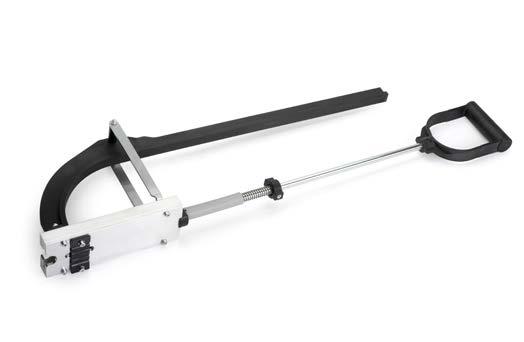

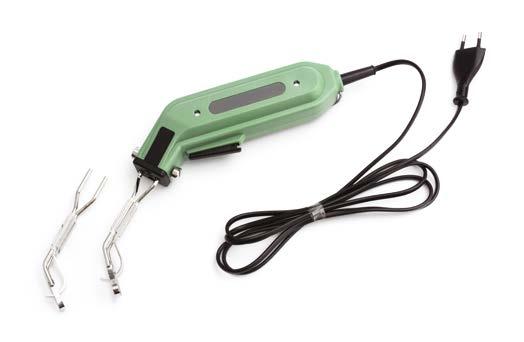

67 Szerelés VIGYÁZAT Tűz- és égésveszély! Soha ne nyúljon a sőhoronyvágó forró vágóéléhez! Ne hagyja felügyelet nélkül a működő sőhoronyvágót! Ne helyezze éghető felületre a sőhoronyvágót! Szárazesztrih-elemek használatakor a REHAU lépéshang-szigetelés és a száraz fektetésű rendszer együttes használata nem megengedett. Lépéshang-szigetelés és EPS-hőszigetelés együttes használata esetén elsőként a hőszigetelés fektetését kell elvégezni. Lépéshang-szigetelés és PUR-hőszigetelés együttes használata esetén elsőként a lépéshang-szigetelés fektetését kell elvégezni. Be kell tartani a szárazesztrih-elemek gyártójának a felhasznált lépéshang-szigetelésre vonatkozó különleges előírásait. Padlófűtés rendszerek A szárazesztrih-elemek gyártójának minden külső tartozékot, a száraz feltöltést is beleértve, engedélyeznie kell a száraz fektetésű rendszerrel történő együttes használatra. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A rendszerlemez hézagmentes fektetése a fektetési terv szerint (lásd ábra. ábra). Szükség esetén az egyedi sőhornyok kivágása a térkitöltő lemezekben a REHAU sőhoronyvágóval. 6. A ső egyik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 7. A ső fektetése a rendszerlemez vezetőhornyaiba. 8. A ső másik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 9. Az esetleg szükséges toldóhüvelyes kötéseket a fordulólemezek területén úgy kell a lemezbe nyomni, hogy a kötés egy szintbe kerüljön a lemez felső szélével. 10. A fektetőlemez területén a hővezető lemezt gyorsvágóval ki kell vágni, és így kell elhelyezni a toldóhüvelyes kötést. 11. A REHAU takarófólia fektetése a száraz fektetésű rendszerre a ső fölé ábra Példa a száraz fektetésű rendszer fektetési tervére 1 fektetőlemez FT 12,5 2 fektetőlemez FT 25 3 fordulólemez FT 12,5 4 fordulólemez FT 25 5 osztásváltó lemez 6 térkitöltő lemez 7 takarólemez Mivel fagerenda födémeken fennáll a penészképződés veszélye, sak levegőt áteresztő védőréteg használható a szennyeződések beszóródása ellen (pl. nátron- vagy bitumenpapír). 12. A REHAU takarófólia ill. a védőréteg összeragasztása a REHAU szegélyszigetelő szalagon lévő fóliával. 77

68 b b b b Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: R 0,75 m²k/w Fűtött helyiség fölötti födém D1 1 2 Zd D2 1 2 b b D3 1 2 Zd 2 Zd 1 Zd D2 2. hőszigetelési eset: R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség D3 3. hőszigetelési eset: R 2,00 m²k/w Külső légtér feletti helyiség: 5 C >T a 15 C Zd Zd K A DIN , 1 4 táblázatok alapján a 40 mm szigetelőrétegeknél ementesztrih esetén 5 mm-rel sökkenthető az esztrihvastagság ábra Minimális szigetelésvastagságok a száraz fektetésű rendszer esetében 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pine A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az táblázatban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td Hőszigetelés a / beépítési, ső felső élétől [mm] 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigeteléssel lépéshangszigetelés nélkül lépéshangszigeteléssel lépéshangszigetelés nélkül lépéshangszigeteléssel lépéshangszigetelés nélkül Td = 20-2 Td = 20-2 Td 2 = 20-2 Zd = 20 Zd = 50 farost/ farost/ farost/ EPS 035 DEO dh EPS 040 DEO dm ásványgyapot ásványgyapot ásványgyapot hőszigetelés hőszigetelés hőszigetelés WLG 040 WLG 040 WLG 040 Zd 1 = 30 EPS 040 DEO dm [mm] b = 48 b = 30 b = 48 b = 50 b = 78 b = táblázat Hőszigetelés ajánlott minimális vastagsága A szárazesztrih-elemek alkalmazási területét és beépítési át lásd külön (lásd 4-2. táblázat. táblázat, 15. o.). 78

69 Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] Cementesztrih CT hajlítószilárdsági osztály Kalium-szulfátos önterülő esztrih (CAF) hajlítószilárdsági osztály F4 F5 F4 F5 F7 2 h = 45 mm h = 40 mm h = 40 mm h = 35 mm h = 35 mm 3 h = 65 mm h = 55 mm h = 50 mm h = 45 mm h = 40 mm 4 h = 70 mm h = 60 mm h = 60 mm h = 50 mm h = 45 mm 5 h = 75 mm h = 65 mm h = 65 mm h = 55 mm h = 50 mm Felépítés h táblázat Esztrihvastagság a DIN szerint ( 16 x 1,5, RAUTITAN flex 16 x 2,2 mm vagy RAUTITAN stabil 16,2 x 2,6 mm ső esetén) Hőtehnikai vizsgálatok A száraz fektetésű rendszer a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított Padlófűtés rendszerek Nyilvántartási szám: 7 F 106 A száraz fektetésű rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra Száraz fektetésű rendszer REHAU fűtéssővel 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 szárazesztrih 7 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 8 hővezető lemez, a 10. pozíióra kasírozva 9 REHAU fűtésső 10 REHAU fektetőlemez polisztirol (PS) habból 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 79

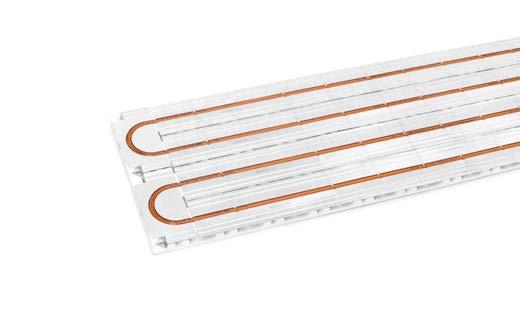

70 4.10. REHAU TS-14 rendszerlemez A TS-14 rendszerlemez nedves esztrihhel történő használata esetén a rendszerlemezekre a REHAU takarófóliát átlapolással kell lefektetni. A fóliaátlapolást és a szegélyszigetelő szalag talprészét gondosan össze kell ragasztani. A szárazesztrih-elemekre megadott kiegészítő hő- és/vagy lépéshang-szigetelési követelmények ebben az esetben nem érvényesek. A hő- és/vagy lépéshang-szigetelés maximális összenyomhatósága nedves esztrihhel való használat esetén a fektethetőség miatt nem haladhatja meg a 3 mm-t ábra TS-14 rendszer rendszerlemez alasony beépítési a hővezető lamellák könnyen és gyorsan méretre szabhatók a kikönnyítések mentén a hajlított rögzítőtüskék optimális rögzítést biztosítanak a TS-14 fordulólamellái számára Leírás A TS-14 rendszerlemez használatával a padlófűtés a DIN és az EN szerint tömör vagy fagerenda födémen is szerelhető (B építési osztály). A TS-14 rendszerlemez habosított polisztirolból (EPS) készül, és teljesíti az EN követelményeit. A TS-14 rendszerlemezzel 12,5 m-es fektetési távolságú, egyszeres kígyóvonal alakú fektetési forma lehetséges. Rendszerelemek TS-14 rendszerlemez TS-14 hővezető lamella TS-14 fordulólamella TS-14 térkitöltő lemez Alkalmazható sövek 14 x 1,5 mm További rendszerelemek sőhoronyvágó szegélyszigetelő takarófólia hőszigetelő rendszerek A TS-14 rendszerlemez száraz esztrihelemekkel használható (lásd 4-3. táblázat. táblázat, 16. oldal), továbbá kombinálható a DIN szerinti nedves esztrihhel is ábra TS-14 alaplemez A hőeloszlás szinte a teljes felületen a TS-14 hővezető lamellákon és a TS-14 forduló lamellákon keresztül valósul meg. A TS-14 hővezető lamellákon lévő kikönnyítések egyszerű és gyors méretre szabást tesznek lehetővé az építkezésen. Az OMEGA hornyos TS-14 hővezető lamellák erőzáró módon rögzülnek az OMEGA hornyos TS-14 rendszerlemezben. A fordulóknál TS-14 forduló lamellát kell fektetni. Amennyiben a TS-14 rendszerlemezt száraz szárazesztrihhel kombináltan hűtésre használják, a sövön vagy a gipszkarton lemezek elülső ill. hátoldalán kondenzáió léphet fel. A kondenzáió megakadályozására a fűtés/hűtés szabályozás harmatpont-érzékelőit vagy egyéb alkalmas szabályozó és felügyeleti rendszert kell alkalmazni ábra TS-14 hővezető lamella ábra TS-14 fordulólamella 80

71 A TS-14 térkitöltő lemezek az alábbi területek kitöltésére használhatók: az osztó-gyűjtő előtt (kb. 1 m-es sugarú körben) kiszögellések, oszlopok, szellőzőnyílások stb. környékén nem derékszögű alaprajzú üres felületek kitöltésére Az építkezésen a sőhoronyvágó segítségével alakítható ki a sövek egyéni vonalvezetése a térkitöltő lemezben ábra Térkitöltő lemez Műszaki adatok ábra Csőhoronyvágó A rendszerlemezek megnevezése TS-14 rendszerlemez, FT 12,5 m TS-14 térkitöltő lemez Anyaga EPS 035 DEO dh EPS 035 DEO dh Hosszúság [mm] Szélesség [mm] Vastagság [mm] Hővezető képesség [W/mK] 0,035 0,035 Hővezetési ellenállás [m²k/w] 0,50 0,70 Felületi terhelés 2% összenyomódásnál [kpa] 60,0 60,0 Építőanyag osztály a DIN 4102 szerint B1 B1 Tűzvédelmi tulajdonságok az EN szerint E E táblázat Padlófűtés rendszerek 81

72 Szerelés VIGYÁZAT Tűz- és égésveszély! Ne nyúljon a sőhoronyvágó forró vágóéléhez! Ne hagyja felügyelet nélkül a működő sőhoronyvágót! Ne helyezze éghető felületre a sőhoronyvágót! Szárazesztrih-elemek használatakor a lépéshang-szigetelés és a TS-14 rendszerlemez együttes használata nem megengedett Lépéshang-szigetelés és EPS-hőszigetelés együttes használata esetén elsőként a hőszigetelés fektetését kell elvégezni. Lépéshang-szigetelés és PUR-hőszigetelés együttes használata esetén elsőként a lépéshang-szigetelés fektetését kell elvégezni. Be kell tartani a szárazesztrih-elemek gyártójának a felhasznált lépéshang-szigetelésre vonatkozó különleges előírásait. A szárazesztrih-elemek gyártójának minden külső tartozékot, a száraz feltöltést is beleértve, engedélyeznie kell a száraz fektetésű rendszerrel történő együttes használatra. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. 5. A rendszerlemezek fektetése a tervnek (lásd ábra. ábra) megfelelően. Szükség esetén az egyedi sőhornyok kivágása a térkitöltő lemezekben a REHAU sőhoronyvágóval. 6. A TS-14 hővezető lamellák bepattintása a TS-14 rendszerlemezekbe. 7. A ső egyik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 8. A ső bepattintása feszülésmentesen a hővezető lamellák OMEGA hornyába és a peremzónáknál a TS-14 forduló lamellákba. 9. Az esetlegesen szükséges toldóhüvelyes kötések ne a TS-14 forduló lamelláknál és ne a TS-14 hővezető lamellák területén legyenek. 10. A ső másik végének satlakoztatása a REHAU osztó-gyűjtőhöz. 11. A REHAU takarófólia fektetése a rendszerlemezekre a ső fölé ábra Példa a TS-14 rendszerlemez fektetési tervére 1 TS-14 rendszerlemez bepattintott TS-14 hővezető és forduló lamellákkal 2 REHAU térkitöltő lemez Mivel fagerenda födémeken fennáll a penészképződés veszélye, sak légáteresztő védőréteg használható a szennyeződések beszóródása ellen (pl. nátronvagy bitumenpapír). 12. A REHAU takarófólia ill. a védőréteg összeragasztása a REHAU szegélyszigetelő szalagon lévő fóliával. 82

73 b b b b b b Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: R 0,75 m²k/w Fűtött helyiség fölötti födém D1 D2 K 1 2 Zd Zd 1 2 Zd 2 Zd 1 Zd ábra Minimális szigetelésvastagságok a TS-14 rendszer esetében 1 lépéshang-szigeteléssel (TSD) 2 lépéshang-szigetelés (TSD) nélkül K Pine D3 1 2 Zd 2 Zd 1 Zd D2 2. hőszigetelési eset: R 1,25 m²k/w (5 m-nél magasabban lévő talajvízszint esetén az értéket növelni kell) Fűtetlen vagy szakaszosan fűtött helyiség fölötti vagy talajon fekvő helyiség D3 3. hőszigetelési eset: R 2,00 m²k/w Külső légtér feletti helyiség: 5 C >T a 15 C Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt épülethatároló szerkezetekre vonatkozó hőszigetelési követelményektől függetlenül be kell tartani (lásd Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint, 13. oldal). Padlófűtés rendszerek A DIN szerinti ső feletti esztrihvastagság a CT F4 és CT F5 esztriheknél az 1 4 táblázatokban szereplő értékek 10 mm-rel sökkenthetők: a REHAU NP Mini esztrihadalék használata esetén ha a bekeverést az általunk megadott előírás szerint végzik és szakszerűen kivitelezik gépi felületmegmunkálással. Kiegészítő szigetelés Zd / lépéshangszigetelés Td [mm] lépéshangszigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshangszigetelészigetelés lépéshang- lépéshangszigetelésseszigeteléssel lépéshang- nélkül nélkül Td = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd = 10 EPS 040 DEO dm Td 2 = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd 1 = 10 EPS 035 DEO dh Zd = 30 EPS 035 DEO dh Td 2 = 20-2 farost/ásványgyapot hőszigetelés WLG 040 Zd 1 = 30 EPS 035 DEO dh lépéshangszigetelés nélkül Zd = 40 PUR 024 DEO dh Hőszigetelés a / beépítési, ső felső élétől [mm] b = 43 b = 35 b = 53 b = 55 b = 73 b = táblázat Hőszigetelés ajánlott minimális vastagsága A szárazesztrih-elemek alkalmazási területét és beépítési át lásd külön (lásd 4-2. táblázat. táblázat, 15. o.). 83

74 Minimálisan ajánlott esztrihvastagság a DIN szerint Felületi terhelés [kn/m²] Cementesztrih CT hajlítószilárdsági osztály Kalium-szulfátos önterülő esztrih (CAF) hajlítószilárdsági osztály F4 F5 F4 F5 F7 2 h = 45 mm h = 40 mm h = 40 mm h = 35 mm h = 35 mm 3 h = 65 mm h = 55 mm h = 50 mm h = 45 mm h = 40 mm 4 h = 70 mm h = 60 mm h = 60 mm h = 50 mm h = 45 mm 5 h = 75 mm h = 65 mm h = 65 mm h = 55 mm h = 50 mm Felépítés h táblázat Esztrihvastagság a DIN szerint (RAUTHERM S / SPEED 14 x 1,5 mm ső esetén) Hőtehnikai vizsgálatok A TS-14 rendszerlemez a DIN EN 1264 szerint hőtehnikailag ellenőrzött és tanúsított Nyilvántartási szám: 7 F 186 A TS-14 rendszerlemezes rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit. A teljesítménydiagramok beszerezhetők a REHAU értékesítési irodától ábra A TS-14 rendszer rendszerlemeze behelyezett REHAU fűtéssővel 1 belső vakolat 2 szegélylé 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarságy 6 szárazesztrih 7 takarófólia a DIN szerint, PE-fólia vagy bitumenes papír 8 hővezető lemez, a 10. poz.-ba bepattintva 9 ső 10 REHAU fektetőlemez polisztirol (PS) habból 11 hő- és lépéshang-szigetelés 12 párazárás (DIN szerint) 13 nyers födém 14 talaj 84

75 4.11. Sanierungssystem 10 felújításhoz Leírás A sőrögzítő sín 10 ütésálló és nagy stabilitású polipropilénből készül. A közeggel érintkező ső rögzítését biztosítja a meglévő aljzatra, pl. burkolólapra vagy esztrihre. A lehetséges fektetési távolság 2,5 m (és többszöröse). A sőrögzítő sín savarodásmentes aljának vastagsága 4 mm, a sín teljes a 13 mm. A dupla sőtartók biztonságosan rögzítik a sövet a fordulásoknál. A padlófűtő/-hűtő mezők kialakítása 10,1 x 1,1 mm névleges átmérőjű sővel történik ábra Csőrögzítő sín nedves fektetés esetén gyors és rugalmas sőfektetés változatos bekötési lehetőségek padlófűtés mezőknél alasony padlószerkezet biztonságos sőrögzítés Alkalmazási terület Sanierungssystem 10 felújító rendszer lakóépületekhez, különösen kis helyiségekhez, fürdőszobák és konyhák meglévő kerámia burkolataira vagy esztrihekre. Különösen alkalmas alasony beépítési ok vizes kiegyenlítő és szintező masszákkal történő kialakításához. Rendszerelemek REHAU sőrögzítő sín 10 REHAU dupla sőtartó 10 REHAU külső menetes satlakozó 10-km 1/2 REHAU sőtoldó idom, egál 10 REHAU toldóhüvely 10 REHAU szűkített sőtoldó idom 17/10 REHAU szűkített sőtoldó idom 20/10 REHAU T-idom REHAU T-idom Alkalmazható sövek 10,1 x 1,1 mm RAUTHERM S 17 x 2,0 mm bekötővezetékként RAUTHERM S 20 x 2,0 mm bekötővezetékként További rendszerelemek szegélyszigetelő szalag, 80 mm védőső 12/14 védőső 17 védőső 20 mozgásihézag-profil ábra Csőrögzítő sín 10 A T-idomok használatával több fűtőmező egy fűtőkörbe kapsolható a Tihelmann-elv szerint, majd beköthető a REHAU fűtőkör osztó-gyűjtőbe. A szegélyszigetelő szalag az alkalmazott kiegyenlítő massza hőtágulásának a felvételét biztosítja. A kiegyenlítő massza gyártójának előírásától függően a szegélyszigetelő szalagot a fűtőmezők köré kell elhelyezni. A védősövek használatával a satlakozóvezetékek biztonságosan és a ső sérülésveszélye nélkül vezethetők ki az esztrihből az osztó-gyűjtő szekrénybe ábra Dupla sőtartó ábra Idomok és szerelvények Útmutatás padlóra történő szereléshez A sőfektetés történhet egyszeres vagy kettős kígyóvonalban. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU fűtőkör osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag felhelyezése a fűtőmező köré. Padlófűtés rendszerek A sőrögzítő sín 10 és a dupla sőtartó 10 rögzítéséhez a kereskedelemben kapható 6 x 40 méretű szeg vagy beütőszeg használható az alkalmazásnak megfelelő rögzítő anyaggal. 85
