4.2 REHAU falfűtés/-hűtés nedves fektetéssel. Leírás

Átírás

1 4.2 REHAU falfűtés/-hűtés nedves fektetéssel ábra REHAU falfűtés/-hűtés nedves fektetéssel Leírás A REHAU csőrögzítő sín 10 ütésálló és nagy stabilitású polipropilénből készül. A fűtőközeget szállító csöveket rögzíti a nyers falra vagy nyers födémre. A lehetséges fektetési távolság 2,5 cm (és többszöröse). A csőrögzítő sín csavarodásmentes aljának vastagsága 4 mm a 13 mm teljes magasság mellett. A REHAU dupla csőtartók biztosan rögzítik a csőfordulók területén a csövet. A falfűtő/hűtő mezők kialakítása 10,1 1,1 mm névleges átmérőjű RAUTHERM S csővel történik. A felületeket a REHAU fűtőkör osztó-gyűjtőhöz bekötő csatlakozóvezetékek 17 2,0 mm vagy 20 2,0 mm névleges átmérőjű RAUTHERM S csőből készülnek. A REHAU 90 -os csővezető ív üvegszállal erősített poliamidból készül, és lehetővé teszi az optimális, megtörés nélküli csőátvezetést a függőleges falfelületről a csatlakozóvezetékek vízszintes síkjába. A rögzítőfülnek köszönhetően a rögzítés teljesen biztonságos Rendszerleírás - gyors és rugalmas csőfektetés - a fűtőmezők bekötése flexibilisen illeszthető az épület adottságaihoz - kis vakolatvastagság - biztonságos csőrögzítés - mennyezeten is elhelyezhető Rendszerelemek - REHAU csőrögzítő sín 10 - REHAU dupla csőtartó 10 - REHAU külső menetes csatlakozó 10-km 1/2" - REHAU csővezető ív 90 - REHAU csőtoldó idom, egál 10 - REHAU toldóhüvely 10 - REHAU szűkített csőtoldó idom REHAU szűkített csőtoldó idom REHAU T-idom REHAU T-idom ábra REHAU csőrögzítő sín 10 A T-idomok és a szűkített csőtoldó idomok használatával több fűtőmező egy fűtőkörbe összekapcsolható a Tichelmann-elv szerint, majd beköthető a REHAU fűtőkör osztó-gyűjtőbe. Vakolattól függően vakolókanállal készített horony vagy REHAU szegélyszigetelő szalag biztosítja a fűtött vakolat hőtágulásának felvételét. A REHAU védőcsövek használatával a csatlakozóvezetékek biztonságosan és a cső megsérülése nélkül vezethetők ki az esztrichből az osztógyűjtő szekrénybe. Felhasználható REHAU csövek - RAUTHERM S 10,1 1,1 mm - RAUTHERM S 17 2,0 mm bekötővezetékként - RAUTHERM S 20 2,0 mm bekötővezetékként Kiegészítő elemek - REHAU szegélyszigetelő szalag - REHAU védőcső 12/14 - REHAU védőcső 17 - REHAU védőcső ábra REHAU dupla csőtartó ábra REHAU 90 -os csővezető ív 76

2 Útmutatás falra történő szereléshez 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU fűtőkör osztó-gyűjtő beépítése. 3. Rögzítősínek függőleges rögzítése a nyers falra. A következő távolságokat kell betartani: - Két sín között: 50 cm - A sín és a helyiség sarka, illetve a fűtőmező kezdete között: legalább 20 cm - Sínek rögzítési pontjai között: 20 cm 4. Dupla csőtartó bepattintása és rögzítése a csőrögzítő sínbe a szükséges csőosztás-távolságoknak megfelelően. 5. RAUTHERM S cső bepattintása a csőrögzítő sínbe és a dupla csőtartókba. 6. Falfűtő-/hűtőfelület elkészítése a tervezett fektetési távolsággal. 7. A függőleges csatlakozó vezetékek igény szerinti szakaszos rögzítése 10-es rögzítősíneken os csővezető ívek rögzítése a függőlegesről a vízszintes síkra történő átvezetéshez. 9. A csatlakozó vezetékek rápattintása a 90 -os csővezető ívekre. 10. A csatlakozó vezetékek szigetelése igény szerint. 11. A fűtőkör osztó-gyűjtő csatlakozó vezetékeinek bekötése ábra Egyszeres kígyóvonalú fektetés, FT 10 cm (falfelület) A csőfektetés történhet egyszeres vagy kettős kígyóvonalban: - vízszintesen - az előremenő vezeték felől - alulról felfelé ábra Kettős kígyóvonalú fektetés, FT 5 cm (falfelület) A REHAU csőrögzítő sín és a dupla csőtartó rögzítéséhez a kereskedelemben kapható 6 x 40 méretű szeg vagy beütőszeg használható az alkalmazásnak megfelelő rögzítő elemekkel. FELÜLETFŰTÉS/-HŰTÉS 77

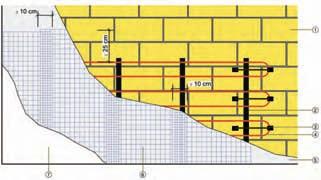

3 4-21. ábra Nedves fektetésű falfűtés/-hűtés fektetésének sematikus ábrázolása 1 nyers fal 2 REHAU csőrögzítő sín 10 3 REHAU dupla csőtartó 10 4 RAUTHERM S 10,1 1,1 5 első vakolatréteg 6 vakolaterősítés 7 második vakolatréteg A vakolat készülhet egy rétegben friss gipszvakolatként vagy két rétegben, pl. mész-cement vakolattal. Fűtött vakolatok falon A hibátlanul működő falfűtés alapvető feltétele a vakolat szakszerű kivitelezése. A vakolatgyártók termékeik felhasználására és feldolgozására vonatkozó előírásait minden esetben figyelembe kell venni. Ez vonatkozik a vakolást követő tapétázási vagy csempézési munkálatokra is. Vakolatfajták A falfűtő/hűtő rendszerek vakolatainak jó hővezető képességűnek kell lenniük. A könnyű alap- vagy hőszigetelő vakolatok ezért nem alkalmasak. Falfűtésrendszerekhez csak a következő kötőanyagokat tartalmazó speciális vakolóhabarcsok használhatók: - gipsz/mész - mész - mész/cement - cement - Szintén alkalmasak még a gyártók által ajánlott különleges vakolatok, mint pl. az agyagvakolat, fűtővakolat. A különböző fűtött falvakolat fajták felhasználási lehetősége függ: - a helyiség funkciójától - a helyiség nedvességterhelésétől - a falfűtés tartós üzemi hőmérsékletétől - a falfelület további és utókezelésétől alkalmazási terület lakóépületek alacsony nedvességterhelésű, vagy nedvességterhelés nélküli belső helyiségei háztartási nedves helyiségek, mint pl. konyhák vagy fürdőszobák, ahol csak időnként lép fel nedvességterhelés (változó) magas nedvességterhelésű helyiségek, valamint nyilvános épületek nedves helyiségei magas nedvességterheléssel vakolat agyagvakolatok gipsz-/mészvakolatok mészvakolatok mész-/cementvakolatok cementvakolatok mész-/cementvakolatok cementvakolatok cementvakolatok különleges vakolatok 3-7. táblázat Falfűtésnél alkalmazható vakolatok Falhűtés rendszerekhez csak a következő kötőanyagokat tartalmazó speciális vakolóhabarcsok használhatók: - mész/cement - cement 78

4 A vakolatalappal szembeni követelmények A DIN szabvány falak felületi egyenletességére, függőlegességére és merőlegességére vonatkozó tűrési előírásait be kell tartani. A vakolat alapja legyen: - sima felületű - teherbíró és szilárd - alaktartó - nem víztaszító - homogén - egyenletesen nedvszívó - érdes és száraz - pormentes - szennyeződésmentes - fagyálló C feletti hőmérsékletű A vakolatalap előkészítése A vakolatalap előkészítése biztosítja a vakolat és a vakolatalap közötti szilárd és tartós kötést. A megfelelő alapot a szerelés kezdete előtt egyeztetni kell a kőművessel. Az előkészítési munkálatokhoz tartozik: - a hibás helyek kijavítása - korróziónak kitett fémrészek eltávolítása/védelme - portalanítás - fugák, áttörések és rések lezárása - a nedvszívást kiegyenlítő réteg felvitele, ha az alapfelület eltérően és/vagy erősen nedvszívó (pl. porózus beton) - alapozó réteg felvitele a tömör és/vagy rossz nedvszívó alapokra (pl. hőszigetelés a külső fal belső oldalán) Vakolaterősítés Az üvegszövet hálóval történő vakolaterősítés meggátolja a repedésképződést, minden falfűtő-/hűtőfelület kivitelezésénél kötelezően alkalmazni kell. A vakolaterősítést és a vakolatot a gyártó előírásainak megfelelően össze kell hangolni. A vakolatgyártók előírásait be kell tartani. A szokványos üvegszövet hálóra vonatkozó műszaki követelmények: - engedéllyel kell rendelkeznie arra vonatkozóan, hogy vakolaterősítés céljából felhasználható - szakítószilárdsága hossz- és keresztirányban legyen nagyobb, mint 1500 N/5 cm - legyen ellenálló a fűtővakolatokkal szemben (ph-érték: 8-11) - vakolatba beágyazott üvegszövet háló esetén a raszterméret 7 7 mm legyen - simítórétegbe behelyezett üvegszövet háló rasztermérete 4 4 mm legyen A feldolgozási eljárást a vakolás megkezdése előtt egyeztetni kell a kőművessel. - A vakolatgyártók előírásait be kell tartani. - Az üvegszövet hálós vakolaterősítést a vakolatréteg külső harmadában, a cső felső éle fölött szabad elhelyezni. Az üvegszövet háló elhelyezésének két módja van: Az üvegszövet háló beágyazásának sorrendje Ez az eljárás egyrétegű vakolatnál alkalmazható 1. a tervezett vakolatvastagság kb. 2/3-ának megfelelő vakolatréteg felhordása 2. az üvegszövet háló felhelyezése, a hálónak min. 25 cm-rel túl kell lógni a veszélyeztetett területen, az átlapolás min. 10 cm legyen 3. az üvegszövet háló legyen feszes 4. a maradék vakolatréteg felvitele 5. gipsztartalmú vakolatoknál csak max. 20 m 2 -t szabad egyszerre felhordani A cső felső éle fölött a vakolat vastagsága legalább a gyártó által előírt legyen, ez rendszerint legalább 10 mm. Az üvegszövet háló simítórétegben való elhelyezése Ez az eljárás többrétegű vakolatnál alkalmazható. 1. az első vakolatréteg felvitele és kötési idejének kivárása 2. a glettelőanyag felhordása 3. az üvegszövet háló benyomása a masszába a hálót min. 10 cm-es átlapolással kell elhelyezni 4. a keresztezési pontokat átlapoló ragasztószalaggal rögzíteni kell 5. az üvegszövet hálót mindenhol be kell vonni simítóanyaggal (a gyártó által előírt rétegvastagságot be kell tartani) 6. A második vakolatréteget a massza kiszáradását követően a vakolat gyártójának utasításai szerint kell felvinni. FELÜLETFŰTÉS/-HŰTÉS 79

5 4.2.2 A falfűtés szerelés alapjai Szabványok és irányelvek A REHAU falfűtés/-hűtés rendszerek tervezésekor és kivitelezésekor a következő szabványokat és irányelveket kell figyelembe venni: - DIN Építési gipszek. - DIN Tűzvédelem a magasépítésben. - B Hővédelem a magasépítésben. - B Hangszigetelés a magasépítésben. - DIN Műanyag csővezetékek. - B Gipszkarton lemezek. - EN 520. Gipszlemezek. - DIN Gipszkarton lemezek a magasépítésben. - DIN Tartozékok gipszkarton lemezek feldolgozásához. - DIN Épületszerkezetek szigetelése. - DIN Mérettűrések a magasépítésben. - DIN Vakolási és stukkómunkák. - B Vakolás. - DIN Vakolatok. - DIN Ipari habarcs. - EN Felületfűtési rendszerek. - EN Építőipari hőszigetelő termékek. - Energiatakarékossági rendelet (EnEV) Felhasználási területek A REHAU falfűtő/-hűtő rendszerek szinte minden épülettípusnál és felhasználási területen alkalmazhatók, függetlenül attól, hogy a helyiség teljes fűtése, vagy csak alap- ill. csúcsigények fedezése a cél. A REHAU nedves fektetésű falfűtés/-hűtés fő alkalmazási területei - új építésű és felújított lakóépületekben egyedileg vagy a REHAU padlófűtés/-hűtés rendszerekkel kombinálva - reprezentatív előterek - fürdők, szaunák és gőzfürdők, a REHAU padlófűtés/-hűtés rendszer kiegészítéseként Építőipari előfeltételek A REHAU falfűtő/hűtő rendszerek szerelése előtt a következő előfeltételeket kell teljesíteni: - A REHAU falfűtés/-hűtés kivitelezése előtt a kívánt épület szerkezetkész állapotban legyen. - Az ablakok és ajtók legyenek beépítve. - Ha a REHAU falfűtés/-hűtés talajjal érintkező falakra kerül, azokat a DIN szerint szigetelni kell. - A DIN szabvány szerint ellenőrizni kell a falakra vonatkozó tűréseket, a felületek egyenletességét, függőlegességét és derékszögűségét. - Minden helyiségben fel kell rajzolni a métervonalat a kész padló feletti 1 m magasság jelölését. - A 230 V-os elektromos csatlakozási lehetőséget és egy vízvételi helyet biztosítani kell. 80

6 Rendszerkialakítások A REHAU falfűtő/hűtő rendszerek felhasználhatók - helyiségek kizárólagos fűtésére - REHAU padlófűtő/hűtő rendszerekkel kombinálva - radiátoros fűtés kiegészítéseként Helyiségek kizárólagos fűtésére használt REHAU falfűtő/hűtő rendszerek A megnövekedett hővédelmi követelmények kielégítése céljából az épületek hőszükséglete a REHAU falfűtő/hűtő rendszerrel teljes mértékben fedezhető. Különösen az alacsony energiafelhasználású házak fűtésére ajánlott az alkalmazása. REHAU falfűtő/hűtő rendszerek REHAU padlófűtéssel/-hűtéssel kombinálva ábra REHAU falfűtés/-hűtés a helyiségek kizárólagos fűtésére Ezt a kombinációt olyan esetben ajánljuk, ahol fokozott igény mutatkozik magas szintű komfortérzetre: - lakások tartózkodási zónáiban, - fürdőkben, - szaunákban, - gőzfürdőkben, - és más vizes helyiségekben. A REHAU falfűtő/hűtő rendszerek radiátoros fűtés kiegészítéseként Ennél a kombinációnál a REHAU falfűtő/hűtő rendszer fedezi az alap-, a radiátoros fűtés pedig a csúcs hőigényt. Ez a változat főleg felújított épületeknél alkalmazható jól ábra REHAU falfűtés/-hűtés REHAU padlófűtő/hűtő rendszerrel kombinálva ábra REHAU falfűtés/-hűtés radiátoros fűtés kiegészítéseként FELÜLETFŰTÉS/-HŰTÉS 81

7 4.2.3 Tervezés Koordinációs igény T [ C] Az építési munkák hagyományos egyeztetésein túl az építésznek/szaktervezőnek a következőket kell figyelembe venniük: - Az építtetővel együtt meg kell határozni a szekrények, polcok és képek helyét. - A fűtésszerelő és a vakolást végző szakember között a határidőkre vonatkozó egyeztetést még időben el kell végezni. Szükség esetén a falfűtéssel/-hűtéssel ellátni kívánt felület előkészítését is egyeztetni kell. - A fűtött vakolatnak a károsodás megelőzése érdekében elegendő száradási időt kell biztosítani. T W T I1 T I2 FG D [cm] Tűz- és zajvédelmi követelmények Ha a REHAU falfűtő/hűtő rendszereket olyan épületszerkezeteknél vagy felépítményeknél alkalmazzák, amelyeknek tűz- és/vagy zajvédelmi követelményeket kell kielégíteniük, akkor a követelményeket már a fal, ill. szerelőfal alapkonstrukciójának is teljesítenie kell. Erre vonatkozóan az építésznek vagy a szaktervezőnek kell nyilatkoznia Termikus peremfeltételek: ábra Hőmérsékleti görbék összehasonlítása egy többrétegű falban, ahol az U-érték < 0,35 W/m 2 K 1 vakolat 2 könnyű nagylyukú tégla 3 hőszigetelés 4 hőszigetelő vakolat T W fal hőmérséklete = 35 C T I 1 belső hőmérséklet = 24 C T I 2 belső hőmérséklet = 20 C FG fagyhatár A hőkomfort biztosítása érdekében a méretezésnél ügyelni kell arra, hogy a falfelület hőmérséklete ne lépje túl fűtés esetén a +35 C, hűtés esetén pedig a +19 C értéket. A REHAU nedves fektetésű falfűtés/-hűtés tervezésénél figyelembe kell venni a vakolat gyártója által engedélyezett minimális és maximális üzemi hőmérsékletet. Irányadó értékek: - Gipsz- és agyagvakolat esetén az előremenő hőmérséklet legfeljebb 40 C. - Mész-/cement- vagy mészcement-vakolat esetén az előremenő hőmérséklet legfeljebb 50 C. A réteges falszerkezet és a falfűtés/-hűtés ill. a külső levegő vagy számottevően alacsonyabb belső hőmérséklet közötti hőátadási tényezőjét az EnEV alapján kell meghatározni. Figyelembe kell venni a hőszükséglet-számításon alapuló követelményeket. - Célszerű legalább 0,35 W/m 2 K U-értéket választani. - Felújításnál a külső falakra vonatkozóan az U-érték < 0,45 W/m 2 K ill. 0,35 W/m 2 K az EnEV, 3. függelék szerint. - Más tulajdonnal határos falak esetén a falfűtés/-hűtést úgy kell kialakítani, hogy a teljes konstrukció hővezetési ellenállása ne legyen kisebb, mint R = 0,75 (m 2 K)/W. A számítást a fűtőcső síkjában kell végezni Hőszigetelés A hőmérséklet eltolódása fűtés esetén A REHAU falfűtő/hűtő rendszereknél a hőmérsékleti görbe a fal belsejében a magasabb hőmérséklet felé mozdul el. Ezáltal a fagypont is a fal külső oldala felé tolódik. Külső hőszigetelést alkalmazva a falszerkezeten belüli fagyveszély szinte kizárt, ezenkívül külső hőszigetelés beépítésénél a teljes tömör fal hőtároló tömegként hasznosítható. 82

8 Figyelembe kell venni, hogy a szigetelés elhelyezésétől függően a harmatpont is eltolódhat. A szükséges hőszigetelést lehetőleg a fal külső oldalára kell felhelyezni, a szokásos kombinált hőszigetelő rendszerek megfelelőek A fűtőmező nagysága REHAU falfűtés/-hűtés nedves fektetéssel Amennyiben belső oldali hőszigetelés szükséges, azt a következő anyagokból kell elkészíteni: - cementkötésű farost hőszigetelő lemez vagy többrétegű farost hőszigetelő lemez - cement- vagy magnezitkötésű fagyapot szigetelő lemez vagy többrétegű fagyapot szigetelő lemez - habosított polisztirol EPS hőszigetelő lemez - extrudált polisztirol XPS hőszigetelő lemez - parafa hőszigetelő lemez - PTP ásványgyapot Továbbá figyelembe kell venni a felhasznált vakolat gyártójának a ragasztóréteggel kapcsolatos előírásait. Nedves fektetésű REHAU falfűtés/-hűtés esetén a következők érvényesek: - a fűtőmező max. szélessége: fektetési távolságtól függően legfeljebb 4m - a fűtőmező max. magassága: 2 m A 4 m-nél szélesebb falfelületeket több, legfeljebb 4 m széles fűtőmezőre kell felosztani. A vakolat hőtágulása miatt a vakolat gyártójának előírásától függően a fűtőmezők közé dilatációs hézagokat kell betervezni. A REHAU nedves fektetésű falfűtés/-hűtés maximális fűtőfelület-méretei a fektetési távolságtól és a fűtőmező csatlakozási módjától függően a táblázatban találhatók. A fűtőfelület maximalizálásával az a cél, hogy a fűtőkörök nyomásvesztesége ne haladja meg a 300 mbar-t. Az optimálisan kiválasztott és optimális munkaponton üzemelő keringtető szivattyúval energia takarítható meg. A célszerű fektetési távolság: - 5 cm-es fektetési távolság (kettős kígyóvonalban) - 10 cm-es fektetési távolság (egyszeres kígyóvonalban) - 15 cm-es fektetési távolság (egyszeres kígyóvonalban) Nedves fektetésű falfűtés/-hűtés maximális fűtőmező-mérete 1) fektetési távolság csőfektetés egyedi és soros bekötés 5 cm Kettős kígyóvonalú 4 m 2 fektetés 10 cm Egyszeres kígyóvonalú 5 m 2 fektetés 15 cm Egyszeres kígyóvonalú fektetés 6 m táblázat A REHAU nedves fektetésű falfűtő/hűtő rendszer maximális fűtőmező méretek 1) A számításnál alapul vett tényezők: 15 K közepes fűtőközeg-túlhőmérséklet, 6 K hőfoklépcső, a fűtött falvakolat hővezető képessége = 0,87 W/mK, a falburkolat hővezetési ellenállása = 0,05 m 2 K/W, vakolat vastagsága 10 mm FELÜLETFŰTÉS/-HŰTÉS 83

9 Hidraulikai bekötés Teljesítménydiagramok A REHAU falfűtő/hűtő rendszerek hidraulikai bekötése a következők szerint lehetséges: - egyedi bekötés - soros bekötés A teljesítménydiagramok és -táblázatok a REHAU honlapján megtalálhatók: A REHAU nedves fektetésű falfűtés/-hűtés teljesítménydiagramjai bemutatják a fűtő- és hűtőteljesítmény, a fektetési távolság és a falburkolat közötti összefüggéseket és viszonyokat. Ahhoz, hogy eltérő helyiséghőmérsékleteknél ne legyen szükség különböző diagramok használatára, az ábrázolásnál a fűtővíz közepes túlhőmérsékletét használjuk paraméterként ábra Az egyes falfűtési mezők egyedi bekötésének sematikus ábrázolása 1 előremenő ág 2 visszatérő ág 3 REHAU fűtőkör osztó-gyűjtő 4 1. falfűtés mező 5 2. falfűtés mező 4 4 A REHAU nedves fektetésű falfűtés/-hűtés számításához olyan diagramok és táblázatok állnak rendelkezésre, amelyeknél a cső felső éle feletti fűtött vakolat hővezető képessége - = 0,7 W/mK, - = 0,8 W/mK és - = 0,87 W/mK, a cső feletti vakolatvastagság - 10 mm és - 15 mm Szabályozás A REHAU falfűtő/hűtő rendszerekhez alkalmazott szabályozás megfelelő a REHAU felületfűtő/hűtő rendszerekhez Nyomásveszteség számítása A REHAU nedves fektetésű falfűtés/-hűtés VPE csöveinek nyomásveszteségét a nyomásveszteség-diagram ábrázolja (lásd ábra) ábra Több falfűtési mező soros bekötésének sematikus ábrázolása 1 visszatérő ág 2 előremenő ág 3 REHAU fűtőkör osztó-gyűjtő 4 falfűtés mezők 84

10 Üzembe helyezési útmutató A REHAU falfűtő/hűtő rendszerek üzembe helyezése a következő lépéseket foglalja magában: - Átöblítés, feltöltés és légtelenítés - Nyomáspróba - Felfűtés Ennek során a következőkre kell ügyelni: Átöblítés, feltöltés és légtelenítés Felfűtés A felfűtést a REHAU falfűtés/-hűtés üzembe helyezési jegyzőkönyv szerint kell elvégezni és jegyzőkönyvezni (lásd a függelékben). A vakolás előtti, közbeni és utáni felfűtésre a vakolat gyártójától és a vakolat típusától függően különböző előírások érvényesek. Ezeket az előírásokat mindig figyelembe kell venni és be kell tartani. Közeget szállító csövek megkeresése Légtelenítéskor az összes légbuborék távozásának érdekében biztosítani kell a minimális térfogatáramot. Ennek értéke: - Nedves fektetésű falfűtés/-hűtésnél 0,8 l/perc (ami 0,20 m/s folyási sebességnek felel meg) - A feltöltési folyamat végén a fűtőkörök egymás közötti hidraulikai kiegyenlítését el kell végezni a méretezési tervezés eredményének megfelelően. A csövek a felfűtési folyamat során termofólia használatával megkereshetők. Ehhez a vizsgálandó területre kell fektetni a termofóliát, majd üzembe kell helyezni a falfűtést. A termofólia többször felhasználható. Nyomáspróba A nyomáspróbát a REHAU falfűtés/-hűtés üzembe helyezési jegyzőkönyv szerint kell elvégezni és jegyzőkönyvezni (lásd a függelékben). - A nyomáspróbát a vakolási munkálatok előtt kell elvégezni. - Fagyveszély esetén gondoskodni kell pl. - az épület fűtéséről - fagyálló szer adagolásáról (amennyiben már nincs szükség fagyálló szerre, a rendszert le kell üríteni és minimálisan háromszoros vízcsere után újra fel kell tölteni). - Két óra elteltével a vizsgálati nyomást újból a kezdeti nyomásra kell növelni. - A nyomáspróba akkor sikeres, ha 12 óra elteltével a falfűtés, a csatlakozóvezetékek vagy az osztó-gyűjtő egyetlen pontján sem mutatkozik tömítetlenség és a vizsgálati nyomás nem csökken óránként 0,1 barnál nagyobb mértékben ábra A csövek megkeresése termofólia használatával FELÜLETFŰTÉS/-HŰTÉS 85

11 0,3 m/s 0,6 m/s 0,5 m/s 0,8 m/s 0,7 m/s 10 1,1 mm 12 2,0 mm 0,01 0, , , ,0 100,0 10,0 1,0 C RAUTHERM S csövek Univerzális RAUTITAN flex csövek 1,00 10,00 20 x 2,00 mm 25 x 3,5 mm 25 x 2,3 mm 32 x 4,4 mm 32 x 2,9 mm 40 x 5,5 mm 50 x 6,9 mm 63 x 8,7 mm 0,4 m/s 2,0 m/s 1,7 m/s 1,5 m/s 1,3 m/s 1,1 m/s 1,0 m/s 0,9 m/s 14 x 1,5 mm 16 x 2,2 mm 17 x 2,0 mm 20 x 2,8 mm 0,2 m/s 0,1 m/s Vízhőmérséklet: Térfogatáram V [l/s] JELMAGYARÁZAT. Fajlagos nyomásveszteség [Pa/m] ábra Nyomásveszteség-diagram RAUTHERM S és RAUTITAN flex csövekhez 86
