FELÜLETFŰTÉS/-HŰTÉS ÉPÜLETSZERKEZET-TEMPERÁLÁS. 8.1 Bevezetés Általános tudnivalók

Átírás

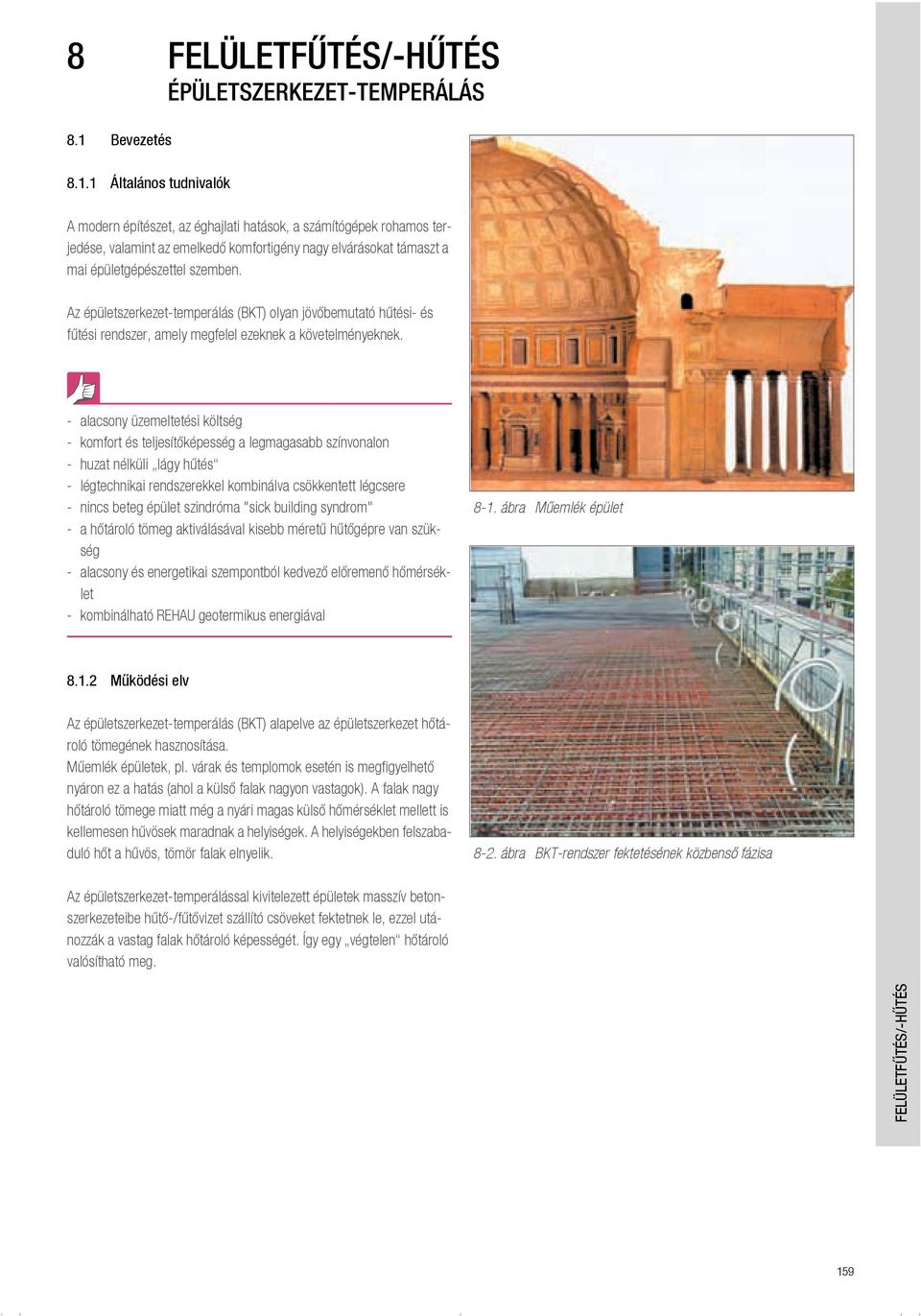

1 8 FELÜLETFŰTÉS/-HŰTÉS ÉPÜLETSZERKEZET-TEMPERÁLÁS 8.1 Bevezetés Általános tudnivalók A modern építészet, az éghajlati hatások, a számítógépek rohamos terjedése, valamint az emelkedő komfortigény nagy elvárásokat támaszt a mai épületgépészettel szemben. Az épületszerkezet-temperálás (BKT) olyan jövőbemutató hűtési- és fűtési rendszer, amely megfelel ezeknek a követelményeknek. - alacsony üzemeltetési költség - komfort és teljesítőképesség a legmagasabb színvonalon - huzat nélküli lágy hűtés - légtechnikai rendszerekkel kombinálva csökkentett légcsere - nincs beteg épület szindróma "sick building syndrom" - a hőtároló tömeg aktiválásával kisebb méretű hűtőgépre van szükség - alacsony és energetikai szempontból kedvező előremenő hőmérséklet - kombinálható REHAU geotermikus energiával 8-1. ábra Műemlék épület Működési elv Az épületszerkezet-temperálás (BKT) alapelve az épületszerkezet hőtároló tömegének hasznosítása. Műemlék épületek, pl. várak és templomok esetén is megfigyelhető nyáron ez a hatás (ahol a külső falak nagyon vastagok). A falak nagy hőtároló tömege miatt még a nyári magas külső hőmérséklet mellett is kellemesen hűvösek maradnak a helyiségek. A helyiségekben felszabaduló hőt a hűvös, tömör falak elnyelik ábra BKT-rendszer fektetésének közbenső fázisa Az épületszerkezet-temperálással kivitelezett épületek masszív betonszerkezeteibe hűtő-/fűtővizet szállító csöveket fektetnek le, ezzel utánozzák a vastag falak hőtároló képességét. Így egy végtelen hőtároló valósítható meg. FELÜLETFŰTÉS/-HŰTÉS 159

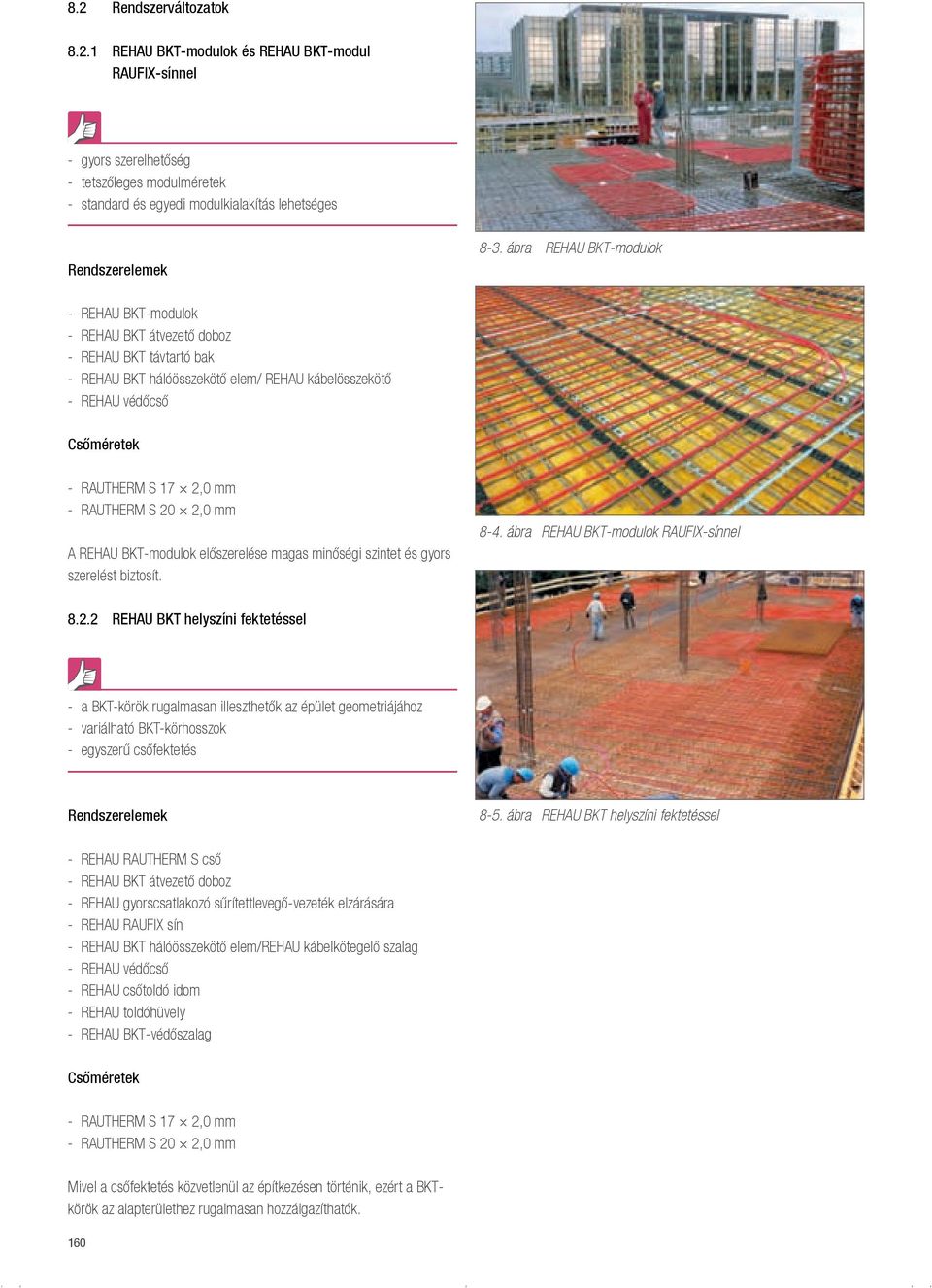

2 8.2 Rendszerváltozatok REHAU BKT-modulok és REHAU BKT-modul RAUFIX-sínnel - gyors szerelhetőség - tetszőleges modulméretek - standard és egyedi modulkialakítás lehetséges Rendszerelemek 8-3. ábra REHAU BKT-modulok - REHAU BKT-modulok - REHAU BKT átvezető doboz - REHAU BKT távtartó bak - REHAU BKT hálóösszekötő elem/ REHAU kábelösszekötő - REHAU védőcső Csőméretek - RAUTHERM S 17 2,0 mm - RAUTHERM S 20 2,0 mm A REHAU BKT-modulok előszerelése magas minőségi szintet és gyors szerelést biztosít ábra REHAU BKT-modulok RAUFIX-sínnel REHAU BKT helyszíni fektetéssel - a BKT-körök rugalmasan illeszthetők az épület geometriájához - variálható BKT-körhosszok - egyszerű csőfektetés Rendszerelemek 8-5. ábra REHAU BKT helyszíni fektetéssel - REHAU RAUTHERM S cső - REHAU BKT átvezető doboz - REHAU gyorscsatlakozó sűrítettlevegő-vezeték elzárására - REHAU RAUFIX sín - REHAU BKT hálóösszekötő elem/rehau kábelkötegelő szalag - REHAU védőcső - REHAU csőtoldó idom - REHAU toldóhüvely - REHAU BKT-védőszalag Csőméretek - RAUTHERM S 17 2,0 mm - RAUTHERM S 20 2,0 mm Mivel a csőfektetés közvetlenül az építkezésen történik, ezért a BKTkörök az alapterülethez rugalmasan hozzáigazíthatók. 160

3 8.3 Rendszerelemek REHAU BKT-modulok és REHAU BKT RAUFIX-sínes modulok REHAU RAUTHERM S csővel szerelt, amely oxigéndiffúzió-záró a DIN 4726 szabvány szerint, 17 2,0 mm vagy 20 2,0 mm méretben. A csővégek véglezáró dugóval és sűrítettlevegő-vezeték csatlakozatására szolgáló gyorscsatlakozóval vannak ellátva. Kialakítása szabadalmaztatott és alakzáró REHAU EPO BA toldóhüvelyes kötéssel történik. Választható csőfektetési módok: - kettős kígyóvonalú (DM) - egyszeres kígyóvonalú (EM) ábra REHAU BKT-modul dupla kígyóvonalú fektetéssel (DM) A kettős kígyóvonalú csőfektetésnél a födém felületén kialakuló hőmérsékletprofil, mint az egyszeres kígyóvonalú csőfektetés esetén. Ez főleg nagyfelületű moduloknál eredményez homogénebb hőmérséklet-eloszlást az épületszerkezetben és egyenletesebb hőmérsékletet biztosít az épületszerkezetek felületén is. Minden modulhoz 2-2 m előremenő és visszatérő csatlakozóvezeték tartozik. Szállításkor a csatlakozóvezetékek a modulhoz vannak rögzítve ábra REHAU BKT-modul egyszeres kígyóvonalú fektetéssel (EM) REHAU BKT-modulok A REHAU RAUTHERM S csöveket gyárilag a REHAU BKT hálóösszekötő elemek segítségével rögzítik a betonacélhálóra. REHAU BKT RAUFIX-sínes modulok A REHAU RAUTHERM S cső rögzítése RAUFIX-sínek segítségével történik ábra REHAU BKT RAUFIX-sínes modul dupla kígyóvonalú fektetéssel (DM) Külön kérésre a REHAU a fentiektől eltérő hosszúságú csatlakozóvezetékekkel is szállítja a modulokat ábra REHAU BKT RAUFIX-sínes modul egyszeres kígyóvonalú fektetéssel (EM) FELÜLETFŰTÉS/-HŰTÉS 161

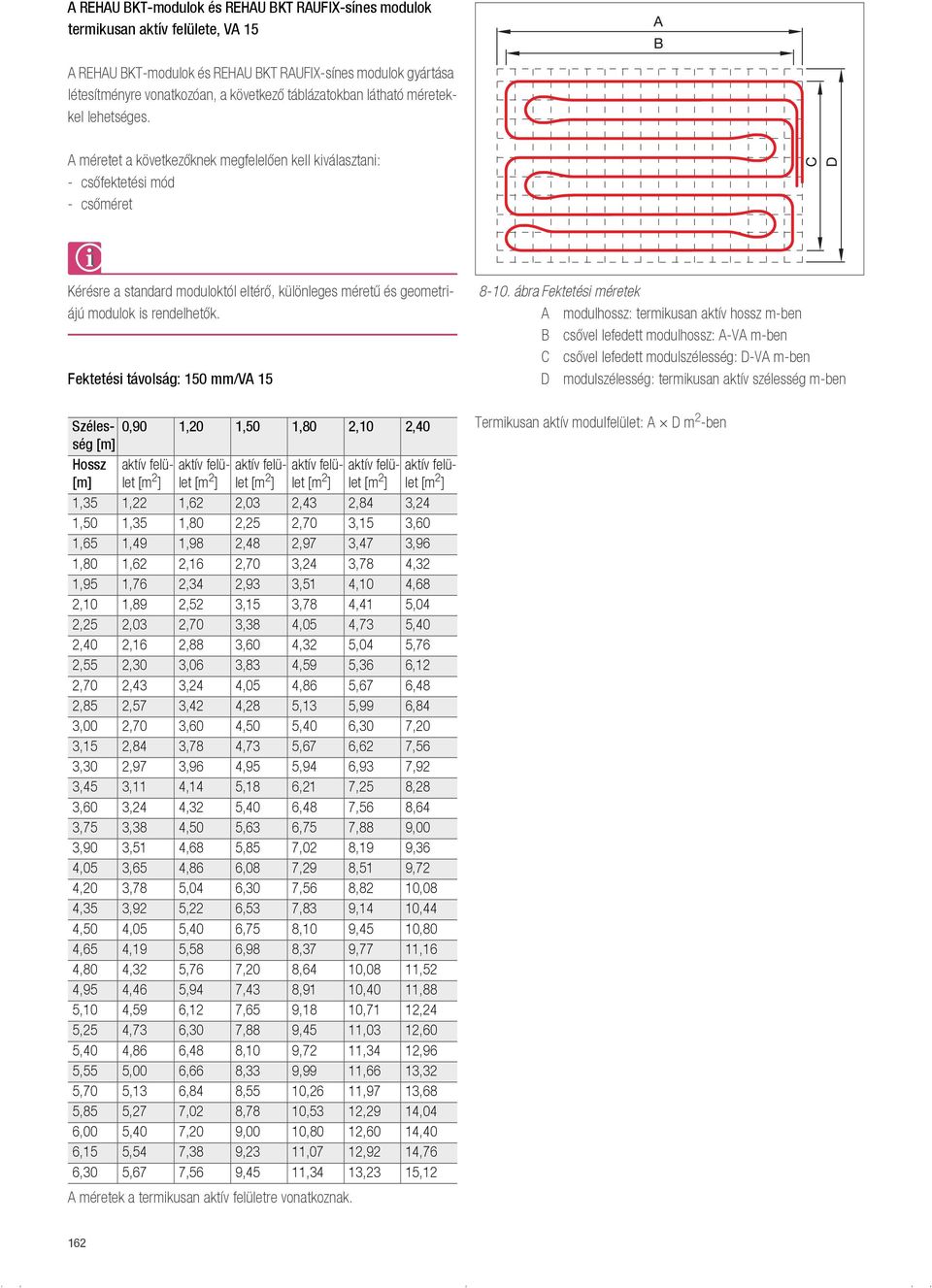

4 A REHAU BKT-modulok és REHAU BKT RAUFIX-sínes modulok termikusan aktív felülete, VA 15 A REHAU BKT-modulok és REHAU BKT RAUFIX-sínes modulok gyártása létesítményre vonatkozóan, a következő táblázatokban látható méretekkel lehetséges. A méretet a következőknek megfelelően kell kiválasztani: - csőfektetési mód - csőméret Kérésre a standard moduloktól eltérő, különleges méretű és geometriájú modulok is rendelhetők. Fektetési távolság: 150 mm/va 15 Szélesség 0,90 1,20 1,50 1,80 2,10 2,40 [m] Hossz aktív felület aktív felü- aktív felü- aktív felü- aktív felü- aktív felü- [m] [m 2 ] let [m 2 ] let [m 2 ] let [m 2 ] let [m 2 ] let [m 2 ] 1,35 1,22 1,62 2,03 2,43 2,84 3,24 1,50 1,35 1,80 2,25 2,70 3,15 3,60 1,65 1,49 1,98 2,48 2,97 3,47 3,96 1,80 1,62 2,16 2,70 3,24 3,78 4,32 1,95 1,76 2,34 2,93 3,51 4,10 4,68 2,10 1,89 2,52 3,15 3,78 4,41 5,04 2,25 2,03 2,70 3,38 4,05 4,73 5,40 2,40 2,16 2,88 3,60 4,32 5,04 5,76 2,55 2,30 3,06 3,83 4,59 5,36 6,12 2,70 2,43 3,24 4,05 4,86 5,67 6,48 2,85 2,57 3,42 4,28 5,13 5,99 6,84 3,00 2,70 3,60 4,50 5,40 6,30 7,20 3,15 2,84 3,78 4,73 5,67 6,62 7,56 3,30 2,97 3,96 4,95 5,94 6,93 7,92 3,45 3,11 4,14 5,18 6,21 7,25 8,28 3,60 3,24 4,32 5,40 6,48 7,56 8,64 3,75 3,38 4,50 5,63 6,75 7,88 9,00 3,90 3,51 4,68 5,85 7,02 8,19 9,36 4,05 3,65 4,86 6,08 7,29 8,51 9,72 4,20 3,78 5,04 6,30 7,56 8,82 10,08 4,35 3,92 5,22 6,53 7,83 9,14 10,44 4,50 4,05 5,40 6,75 8,10 9,45 10,80 4,65 4,19 5,58 6,98 8,37 9,77 11,16 4,80 4,32 5,76 7,20 8,64 10,08 11,52 4,95 4,46 5,94 7,43 8,91 10,40 11,88 5,10 4,59 6,12 7,65 9,18 10,71 12,24 5,25 4,73 6,30 7,88 9,45 11,03 12,60 5,40 4,86 6,48 8,10 9,72 11,34 12,96 5,55 5,00 6,66 8,33 9,99 11,66 13,32 5,70 5,13 6,84 8,55 10,26 11,97 13,68 5,85 5,27 7,02 8,78 10,53 12,29 14,04 6,00 5,40 7,20 9,00 10,80 12,60 14,40 6,15 5,54 7,38 9,23 11,07 12,92 14,76 6,30 5,67 7,56 9,45 11,34 13,23 15,12 A méretek a termikusan aktív felületre vonatkoznak ábra Fektetési méretek A modulhossz: termikusan aktív hossz m-ben B csővel lefedett modulhossz: A-VA m-ben C csővel lefedett modulszélesség: D-VA m-ben D modulszélesség: termikusan aktív szélesség m-ben Termikusan aktív modulfelület: A D m 2 -ben 162

5 REHAU BKT távtartó bak REHAU BKT S-távtartó ábra REHAU BKT távtartó bak A műanyag lábakkal rendelkező betonacélból készített REHAU BKT távtartó bakok a REHAU BKT-modulok magassági pozicionálására szolgálnak a betonfödémben. A bakokat a zsaluzatra kell felállítani, majd a REHAU BKT-modulokat egyszerűen rá kell fektetni, így biztosított az egyszerű szerelés ábra REHAU BKT S-távtartó A betonacélból készített REHAU BKT S-távtartók a REHAU BKT-modulok magassági pozicionálására szolgálnak a betonfödémben. A távtartókat az alsó vasalatra kell felállítani, majd a REHAU BKT-modulokat egyszerűen rá kell fektetni. Ily módon egyszerű fektetés biztosítható a látható betonfödémeknél is. BSt 500/550 Huzalvastagság 5,5 mm Teljes magasság mm Huzalvastagság Teljes magasság acélhuzal 4 mm mm REHAU BKT hálóösszekötő elem REHAU sodróeszköz ábra REHAU BKT hálóösszekötő elem A REHAU BKT hálóösszekötő elem műanyaggal bevont huzalból készül. A REHAU BKT-modulokat ezekkel az elemekkel rögzítik a teherhordó vasalathoz, és ezzel erősítik hozzá a REHAU távtartó bakokhoz. A REHAU épületszerkezet-temperálás helyszíni fektetéssel is kivitelezhető. Huzalátmérő Színe műanyaggal bevont huzal 1,4 mm 140 mm fekete ábra REHAU sodróeszköz A fémből készült és műanyag köpennyel bevont REHAU sodróeszköz a REHAU BKT hálóösszekötő elem szakszerű és gyors összesodrására szolgál. A REHAU BKT-modulok rögzítésekor és a REHAU épületszerkezet-temperálás helyszíni fektetésekor használják. Sodróeszköz Ø Színe acél 310 mm 30 mm fekete FELÜLETFŰTÉS/-HŰTÉS 163

6 REHAU BKT átvezető doboz REHAU RAUFIX sín ábra REHAU BKT átvezető doboz A REHAU BKT átvezető doboz ütésálló polietilénből készül és a REHAU BKT-modulok csatlakozóvezetékeinek kivezetésére szolgál a betonfödémből. A doboz egy cső átvezetésére, vagy több doboz összepattintásával több cső átvezetésre is használható zsaluzódobozként ábra RAUFIX sín A polipropilénből készült tüske nélküli REHAU RAUFIX-sín a BKT-csövek félkész betonfödémre történő rögzítésére szolgál. A csőfektetés történhet egyszeres vagy kettős kígyóvonalban. A fektetési távolság 5 cm és annak többszöröse lehet. PE 400 mm Szélessége 50 mm Magassága 60 mm Csőátmérő 17 2,0 / 20 2,0 PP Csőátmérő 17 2,0 / 20 2,0 1 m (toldható) Színe fekete REHAU kábelkötegelő szalag REHAU véglezáró dugó ábra REHAU kábelkötegelő szalag A REHAU BKT-modulok poliamid REHAU kábelkötegelő szalagokkal rögzíthetők a teherhordó vasalathoz, és erősíthetők hozzá a REHAU távtartó bakokhoz. A REHAU épületszerkezet-temperálás helyszíni fektetéssel is kivitelezhető ábra Véglezáró dugó A csővégek lezárására szolgáló REHAU véglezáró dugót REHAU toldóhüvelyes kötéssel szerelik fel a REHAU RAUTHERM S csövekre. Szélessége Színe PA 178 mm 4,8 mm natúr sárgaréz Csőátmérő 17 2,0 / 20 2,0 164

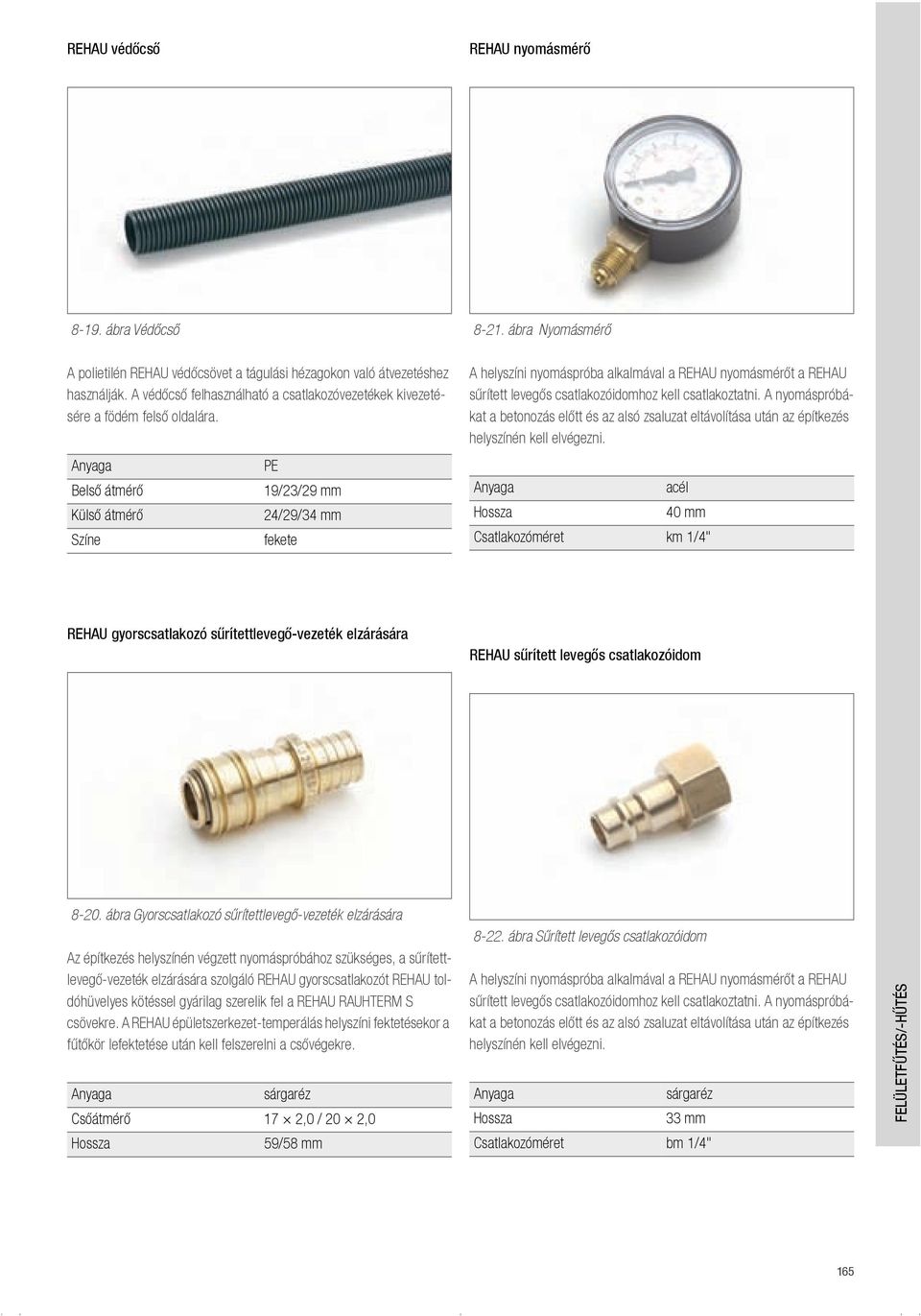

7 REHAU védőcső REHAU nyomásmérő ábra Védőcső ábra Nyomásmérő A polietilén REHAU védőcsövet a tágulási hézagokon való átvezetéshez használják. A védőcső felhasználható a csatlakozóvezetékek kivezetésére a födém felső oldalára. Belső átmérő Külső átmérő Színe PE 19/23/29 mm 24/29/34 mm fekete A helyszíni nyomáspróba alkalmával a REHAU nyomásmérőt a REHAU sűrített levegős csatlakozóidomhoz kell csatlakoztatni. A nyomáspróbákat a betonozás előtt és az alsó zsaluzat eltávolítása után az építkezés helyszínén kell elvégezni. acél 40 mm Csatlakozóméret km 1/4" REHAU gyorscsatlakozó sűrítettlevegő-vezeték elzárására REHAU sűrített levegős csatlakozóidom ábra Gyorscsatlakozó sűrítettlevegő-vezeték elzárására Az építkezés helyszínén végzett nyomáspróbához szükséges, a sűrítettlevegő-vezeték elzárására szolgáló REHAU gyorscsatlakozót REHAU toldóhüvelyes kötéssel gyárilag szerelik fel a REHAU RAUHTERM S csövekre. A REHAU épületszerkezet-temperálás helyszíni fektetésekor a fűtőkör lefektetése után kell felszerelni a csővégekre. sárgaréz Csőátmérő 17 2,0 / 20 2,0 59/58 mm ábra Sűrített levegős csatlakozóidom A helyszíni nyomáspróba alkalmával a REHAU nyomásmérőt a REHAU sűrített levegős csatlakozóidomhoz kell csatlakoztatni. A nyomáspróbákat a betonozás előtt és az alsó zsaluzat eltávolítása után az építkezés helyszínén kell elvégezni. sárgaréz 33 mm Csatlakozóméret bm 1/4" FELÜLETFŰTÉS/-HŰTÉS 165

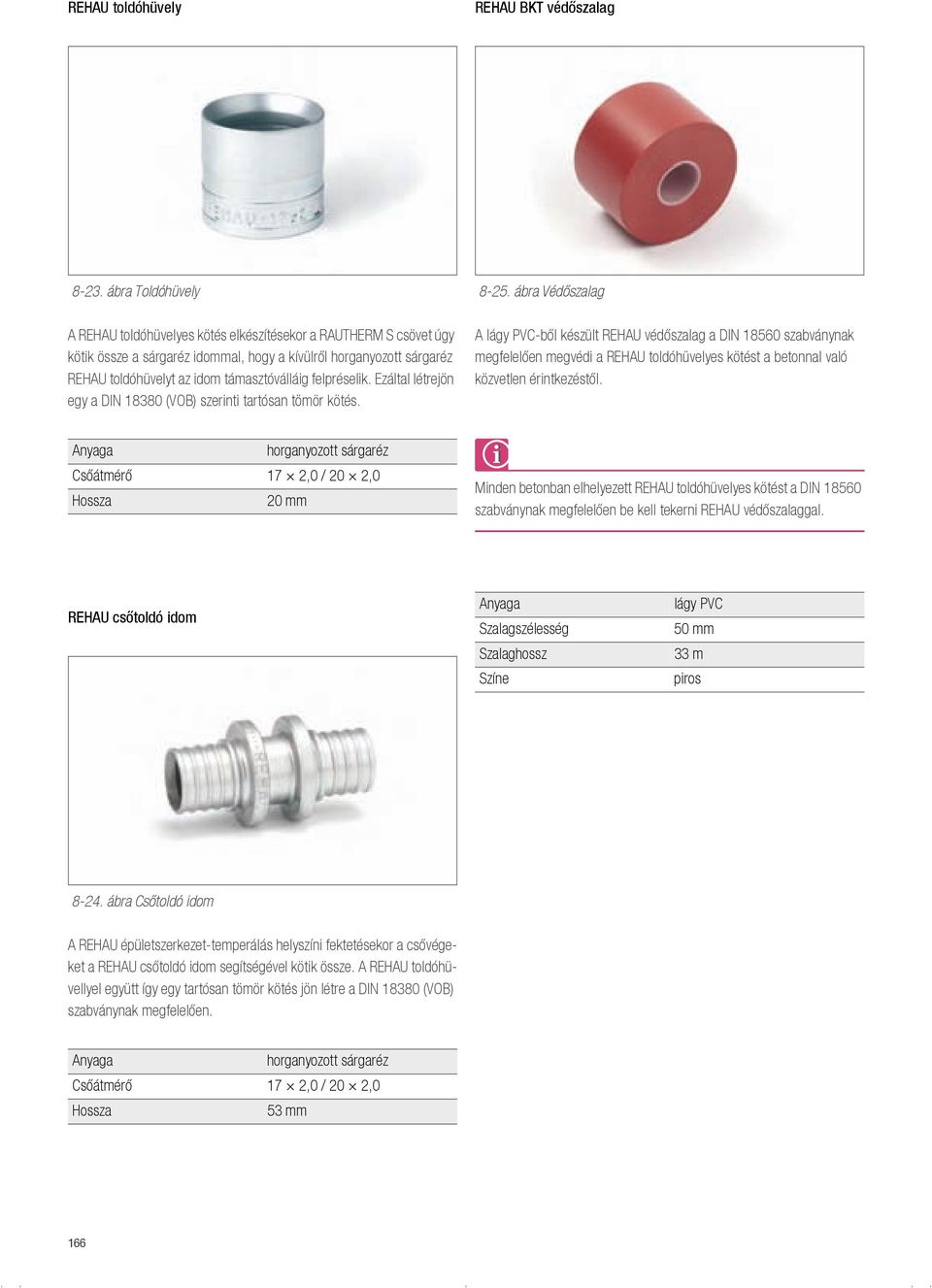

8 REHAU toldóhüvely REHAU BKT védőszalag ábra Toldóhüvely A REHAU toldóhüvelyes kötés elkészítésekor a RAUTHERM S csövet úgy kötik össze a sárgaréz idommal, hogy a kívülről horganyozott sárgaréz REHAU toldóhüvelyt az idom támasztóválláig felpréselik. Ezáltal létrejön egy a DIN (VOB) szerinti tartósan tömör kötés ábra Védőszalag A lágy PVC-ből készült REHAU védőszalag a DIN szabványnak megfelelően megvédi a REHAU toldóhüvelyes kötést a betonnal való közvetlen érintkezéstől. horganyozott sárgaréz Csőátmérő 17 2,0 / 20 2,0 20 mm Minden betonban elhelyezett REHAU toldóhüvelyes kötést a DIN szabványnak megfelelően be kell tekerni REHAU védőszalaggal. REHAU csőtoldó idom Szalagszélesség Szalaghossz Színe lágy PVC 50 mm 33 m piros ábra Csőtoldó idom A REHAU épületszerkezet-temperálás helyszíni fektetésekor a csővégeket a REHAU csőtoldó idom segítségével kötik össze. A REHAU toldóhüvellyel együtt így egy tartósan tömör kötés jön létre a DIN (VOB) szabványnak megfelelően. horganyozott sárgaréz Csőátmérő 17 2,0 / 20 2,0 53 mm 166

9 REHAU BKT szállítókeret Műszaki adatok Szélessége Magassága Súlya 4,0 m 1,0 m 2,2 m lakkozott acél 235 kg VIGYÁZAT ábra REHAU BKT szállítókeret A REHAU BKT-modulokat REHAU szállítókeretre erősítve szállítjuk közvetlenül az építkezés helyszínére. A modulokat több rétegben akasztják rá a szállítókeret karjaira, és ezután rögzítik őket. Az építkezésen a szállítókeretek daru és villástargonca segítségével is mozgathatók. Az üres REHAU szállítókereteket össze kell gyűjteni, és vissza kell szállítani a REHAU céghez. A REHAU szállítókeretek a lehető legbiztonságosabb szállítást teszik lehetővé, és megfelelnek a gépekre vonatkozó EK irányelvek 89/392/ EGK előírás II A mellékletének és a gépekre vonatkozó EK irányelvek 93/ 44/EGK előírásainak a DIN és 2. részének figyelembevételével. A szállítókeretek évenként átvizsgáláson esnek át. A REHAU BKT szállítókeretek csak a rakomány megfelelő rögzítésével szállíthatók. FELÜLETFŰTÉS/-HŰTÉS 167

10 8.4 A BKT-modulok szerelése A REHAU épületszerkezet-temperálást a kivitelező cég szakemberei szerelik. 1. A REHAU átvezetődobozok szerelése - a REHAU átvezetődobozok helyének kimérése az alsó zsaluzaton és rögzítésük a mellékelt szögek segítségével beméretezett szerelési tervek alapján - az alsó vasalás lefektetése ábra 1.lépés: A REHAU átvezetőd obozok szerelése A szerelési tervek az épület vonatkoztatási tengelyeire/pontjaira hivatkoznak. 2. a REHAU BKT S-távtartók felszerelése - a REHAU BKT S-távtartók felállítása a zsaluzatra - a REHAU BKT S-távtartók rögzítése a REHAU BKT hálóösszekötő elem segítségével az alsó vasalatra ábra 2. lépés: A REHAU BKT S-távtartók felszerelése A REHAU BKT S-távtartók csak REHAU BKT-modulokhoz szerelhetők. a REHAU BKT RAUFIX-sínes modulok csak közvetlenül az alsó vasalatra fektethetők 3. a REHAU BKT-modulok szerelése - a REHAU BKT-modulok elhelyezése és rögzítése - a csatlakozóvezetékek lefektetése és rögzítése - a csatlakozóvezetékek teljes átvezetése a REHAU átvezető dobozokon, és rögzítésük 4. nyomáspróba elvégzése - szemrevételezés - a csatlakozóvezetékek kivétele a REHAU átvezetődobozokból - az első nyomáspróba elvégzése sűrített levegővel. A vizsgálati nyomást legalább 6 bar értékre kell állítani a helyszínen. - a csatlakozóvezetékek teljes átvezetése a REHAU átvezetődobozokon, és rögzítésük - a betonozási folyamat figyelemmel kísérése - a második nyomáspróba elvégzése az alsó zsaluzat eltávolítása után ábra 3. lépés: A REHAU BKT-modulok szerelése REHAU BKT helyszíni szerelése ugyanúgy történik, mint az ipari felületfűtés lefektetése ábra 4. lépés: Nyomáspróba elvégzése 168

11 8.5 Előfeltételek Az épületszerkezet-temperálás hatékony alkalmazását a következő tényezők segítik elő: - egyenletes teljesítményprofil fűtés és hűtés esetén - ablak hőátadási tényezője: U ablak :1,0-1,3 W/m 2 K - árnyékoló áteresztési tényezője: b árnyékoló : 0,15-0,20 - szabvány szerinti fűtőteljesítmény: q HL DIN EN : W/m 2 - hűtési terhelés: q K VDI 2078 : max. 60 W/m 2 - nyers födémvastagság (anyag: normálbeton): s nyers födém : cm - az aktivált zónákban nem lehet zárt álmennyezet - rendkívül forró napokon engedélyezett a rugalmasan megnövelt helyiséghőmérséklet - kiegészítő klímaberendezésekkel ellátott rendszerváltozatok esetén kb.+27 C-ig - ablaknyitással történő szellőztetés esetén kb. +29 C-ig - homogén üzemeltetői szerkezet - egységes épületüzemeltető - egységes üzemeltetési funkció - nincs helyiségenkénti szabályozás, viszont az épület zónákra van felosztva - üzemeltetési paraméterek - T előremenő, fűtés : +27 C-tól +29 C-ig - T előremenő, hűtés : +16 C-tól +19 C-ig Építési előfeltételek Az épületszerkezet-temperálás hatásos alkalmazásának előfeltétele a teljesítményprofil kiegyensúlyozott és egyenletes alakulása fűtés és hűtés esetén. Egy irodaépület normál üzemeltetésénél a belső hőterhelések állandónak tekinthetők. A hőterhelés ingadozását az időjárás hatása okozza. Ezek a zavaró hatások nagymértékben csökkenthetők az épület burkolatának optimalizálása révén a következő pontokon: - ablakok - napfény elleni védelem - transzmissziós hő elleni védelem Az irodaépületek magas üvegezettségi aránya révén az ablakfelületekre vonatkozó 1,0-1,3 W/m 2 K-s hőátadási tényező nagymértékben hozzájárul ahhoz, hogy a transzmissziós hőszükséglet csökkenjen és a hőterhelési csúcsok kiegyenlítődjenek. A külső, b=0,15-0,20 közepes hőátadási tényezővel rendelkező árnyékoló mellett a napsugárzás helyiségre gyakorolt zavaró hatása 85%-ig csökkenthető. A 45 -os nyitásszögű, kívülre szerelt fémredőnyöknél a b tényező értéke 0,15. Belső napvédelem mellett, pl. szövetfüggönnyel, ez a védelmi hatás nem érhető el. A modern iroda- és közigazgatási épületek külső épületszerkezeteinek hővédelmével W/m 2 hőigény érhető el. Az épületszerkezet-temperálás födém felépítésétől függő átlagos fűtőteljesítménye W/m 2, ami fedezni tudja a hőszükséglet 75%-át. Az irodaépületek hűtési igénye 60 W/m 2 felett van. Az épületszerkezettemperálás födém felépítésétől függő átlagos hűtőteljesítménye W/m 2, ami fedezni tudja a hűtési igény 80%-át. Az épületszerkezet-temperálás a legjobb hatásfokot cm közötti födémvastagság mellett éri el. Annak érdekében, hogy a masszív épületszerkezetekben csökkenjen a páradiffúzió, az aktivált betonfödémeket a B4705 és a DIN 1045 szabvány szerint 2,0-2,8 t/m 3 sűrűségű közönséges betonból kell elkészíteni. Az aktivált nyers födém környezetébe tilos zárt álmennyezetet felszerelni. Nyitott raszteres álmennyezet felszerelhető, azonban ezt minden esetben körültekintően meg kell fontolni. Akusztikai intézkedések nagyméretű irodákban ajánlottak. Az aktivált zónákban tilos hangelnyelő álmennyezetet beépíteni. Főleg nagyméretű irodákban és termekben kell megvizsgálni, hogy a helyiségakusztika optimalizálása érdekében van-e további teendő Épület üzemeltetése A forró, felhőtlen napokon, amikor a külső hőmérséklet eléri a kb. +32 C-ot, az épület üzemeltetőjének számolnia kell azzal, hogy hűtés esetén a tartózkodási zónában az operatív helyiséghőmérséklet megváltozik. A BKT tervezésekor a peremfeltételek akkor optimálisak, ha az épület üzemeltetése egységes. Az épület pl. csak értékesítési helyként vagy csak irodaépületként történő egységes használata pozitívan hat az azonos hőterhelésekre. Az épületszerkezet-temperálás olyan épületekben is megvalósítható, ahol az üzemeltetők szintenként eltérőek. Ebben az esetben azonban már a tervezési fázisban tisztázni kell a fűtési költségek elszámolását és a zónákra való felosztást Épületgépészet A mennyezethűtési rendszereknél alkalmazott helyiségenkénti hőfokszabályozás az épületszerkezet-temperálás tehetetlensége miatt nem valósítható meg. Az épület azonban felosztható egységes teljesítményű szabályozási zónákra. Az épület északi és déli zónákra való felosztásánál különböző előremenő hőmérséklettel és tömegárammal üzemeltethető a rendszer. Fűtés esetén a megfelelő előremenő hőmérséklet kiválasztásával megelőzhető a helyiséghőmérséklet túllengése. Ahhoz, hogy hűtés esetén ne legyen páralecsapódás az aktivált épületszerkezetek felületén, az előremenő hőmérséklet nyáron nem lehet kisebb +16 C-nál. FELÜLETFŰTÉS/-HŰTÉS 169

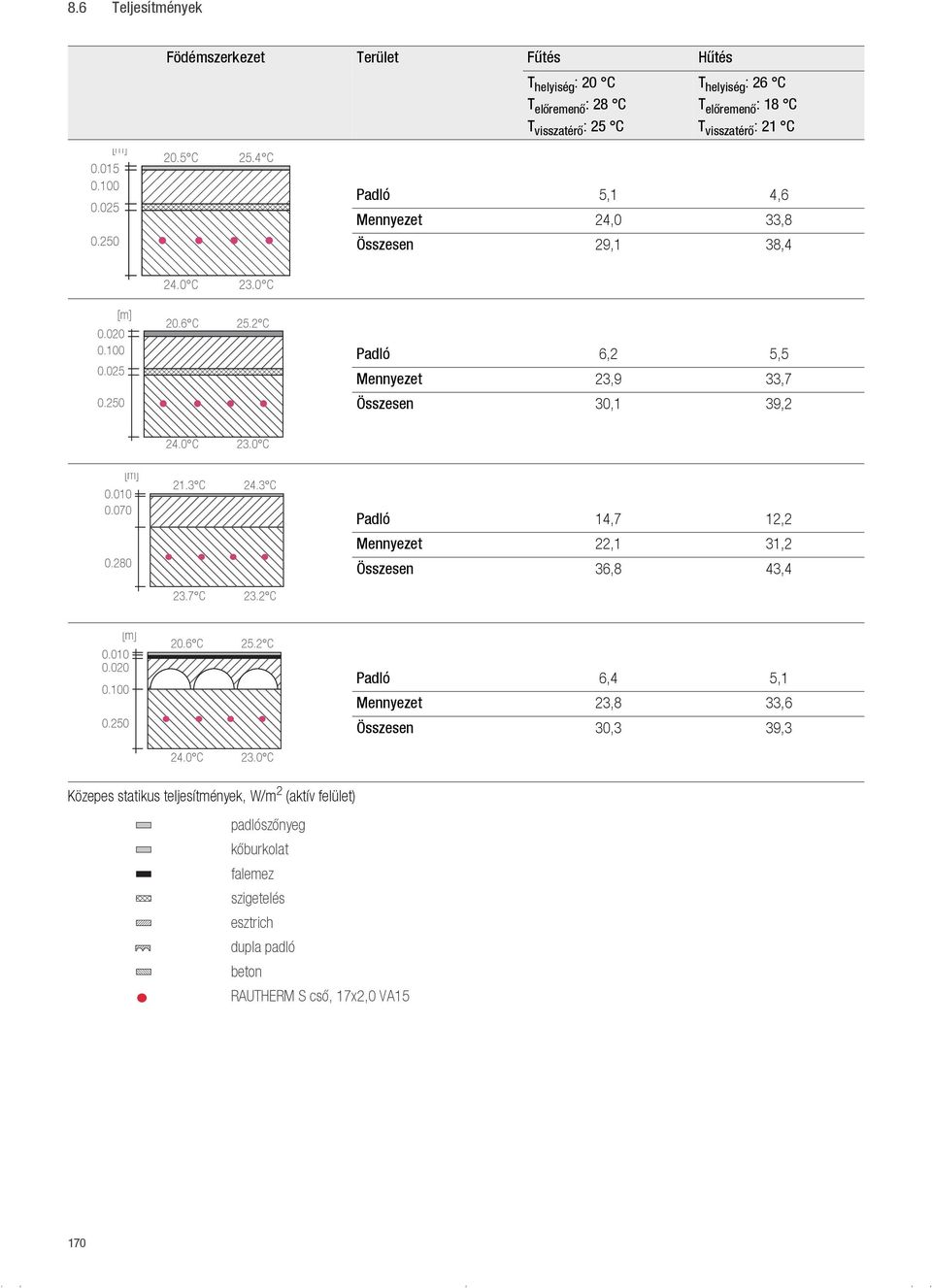

12 8.6 Teljesítmények [m] Födémszerkezet Terület Fűtés Hűtés 20.5 C 25.4 C T helyiség : 20 C T előremenő : 28 C T visszatérő : 25 C T helyiség : 26 C T előremenő : 18 C T visszatérő : 21 C Padló 5,1 4,6 Mennyezet 24,0 33,8 Összesen 29,1 38, C 23.0 C [m] C 25.2 C Padló 6,2 5,5 Mennyezet 23,9 33, Összesen 30,1 39, C 23.0 C [m] C 24.3 C Padló 14,7 12,2 Mennyezet 22,1 31, Összesen 36,8 43, C 23.2 C [m] 20.6 C 25.2 C Padló 6,4 5,1 Mennyezet 23,8 33,6 Összesen 30,3 39, C 23.0 C Közepes statikus teljesítmények, W/m 2 (aktív felület) padlószőnyeg kőburkolat falemez szigetelés esztrich dupla padló beton RAUTHERM S cső, 17x2,0 VA15 170

13 8.7 Hidraulikai bekötési változatok A BKT-körök és a teljes csőhálózat hidraulikai beszabályozása minden bekötési változat esetében szükséges. Csatlakozás az osztó-gyűjtőhöz A REHAU padlófűtés/-hűtéshez hasonlóan a REHAU BKT-mezők bekötése az elosztóvezeték csőhálózathoz megvalósítható osztó-gyűjtő segítségével. Az elzárás és a beszabályozás érdekében javasoljuk golyóscsapok és szabályozószelepek beszerelését. Méretezéskor figyelembe kell venni: - a körönkénti maximális nyomásveszteséget, 300 mbar - közel azonos méretű BKT-köröket kell kialakítani ábra Sematikus ábra, osztó-gyűjtő bekötés 1 előremenő ág 2 visszatérő ág 3 szabályozó- és elzárószelep 4 osztó-gyűjtő 5 elzáró szelep 6 BKT-kör Kétcsöves rendszer Tichelmann-elv szerint Kétcsöves rendszer esetében minden BKT-mező közvetlenül az elosztóvezetékekre csatlakozik. Az elzáráshoz, ürítéshez és beszabályozáshoz golyóscsapok és szabályozószelepek beszerelését javasoljuk. Az elosztó vezetékek csöveinek Tichelmann-elv szerinti fektetése esetén ezekben közel egyenletes nyomásveszteség jön létre. Méretezéskor figyelembe kell venni: - a körönkénti maximális nyomásveszteséget, 300 mbar - közel azonos méretű BKT-köröket kell kialakítani ábra Sematikus ábra, kétcsöves bekötés 1 előremenő ág 2 visszatérő ág 3 szabályozó- és elzárószelep 4 elzáró szelep 5 BKT-kör FELÜLETFŰTÉS/-HŰTÉS 171

14 Háromvezetékes rendszer A szükséges hűtő/fűtő teljesítmény szempontjából rugalmasabb épületszerkezet-temperálás alakítható ki háromvezetékes rendszerrel. Ekkor minden BKT-mező átkapcsolható egy háromjáratú szelep segítségével két különböző előremenő hőmérsékletszint között. A rendszernek egy visszatérő vezetéke van. Méretezéskor figyelembe kell venni: - a körönkénti maximális nyomásveszteséget, 300 mbar - közel azonos méretű BKT-köröket kell kialakítani ábra Sematikus ábra, háromvezetékes bekötés 1 1. előremenő ág 1a 2. előremenő ág 2 visszatérő ág 3 szabályozó- és elzárószelep 4 osztó-gyűjtő 5 elzáró szelep 6 háromjáratú szelep 7 BKT-kör 172
